江苏安装工程监理工作交底

江苏安装工程监理工作交底

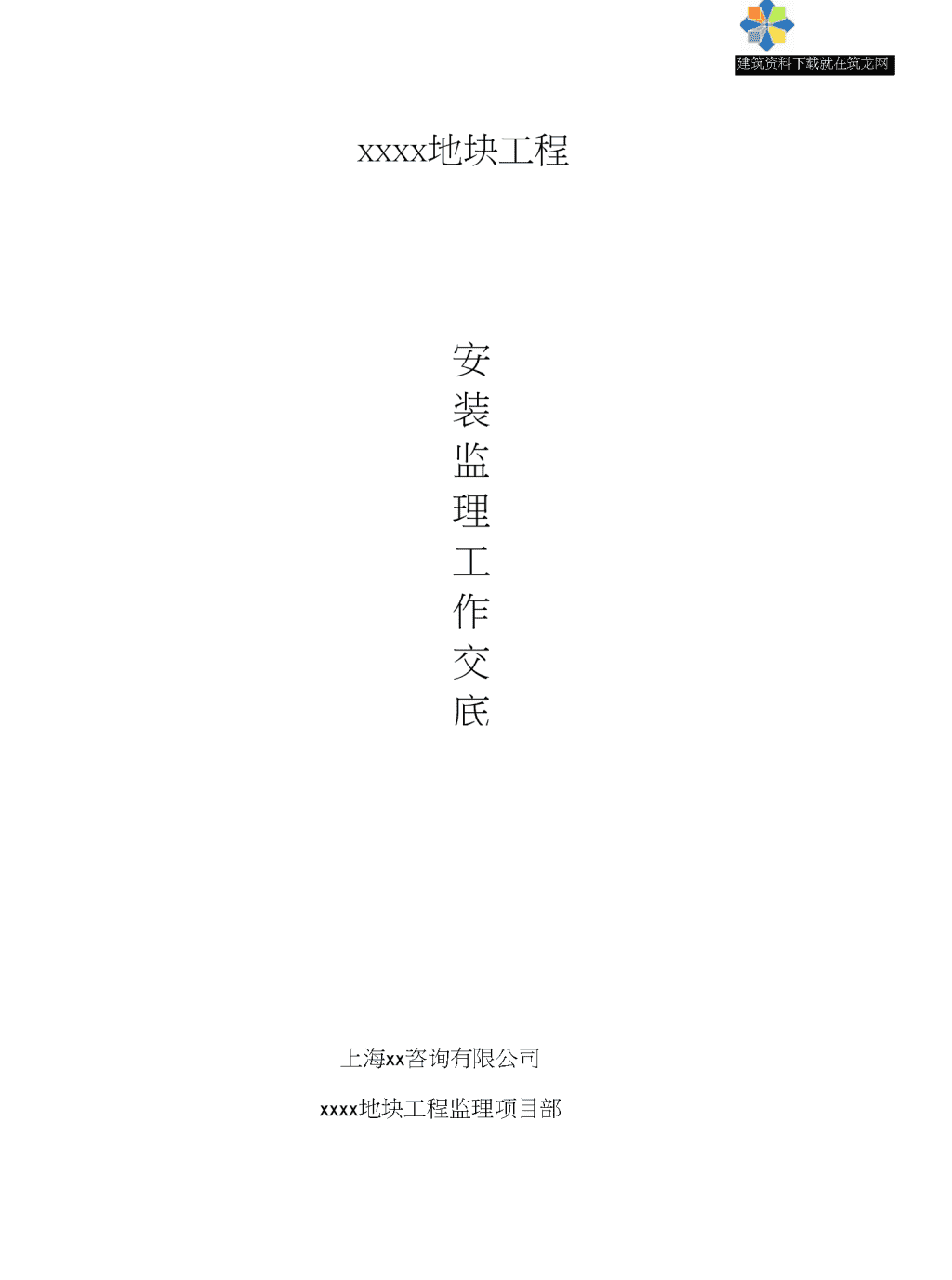

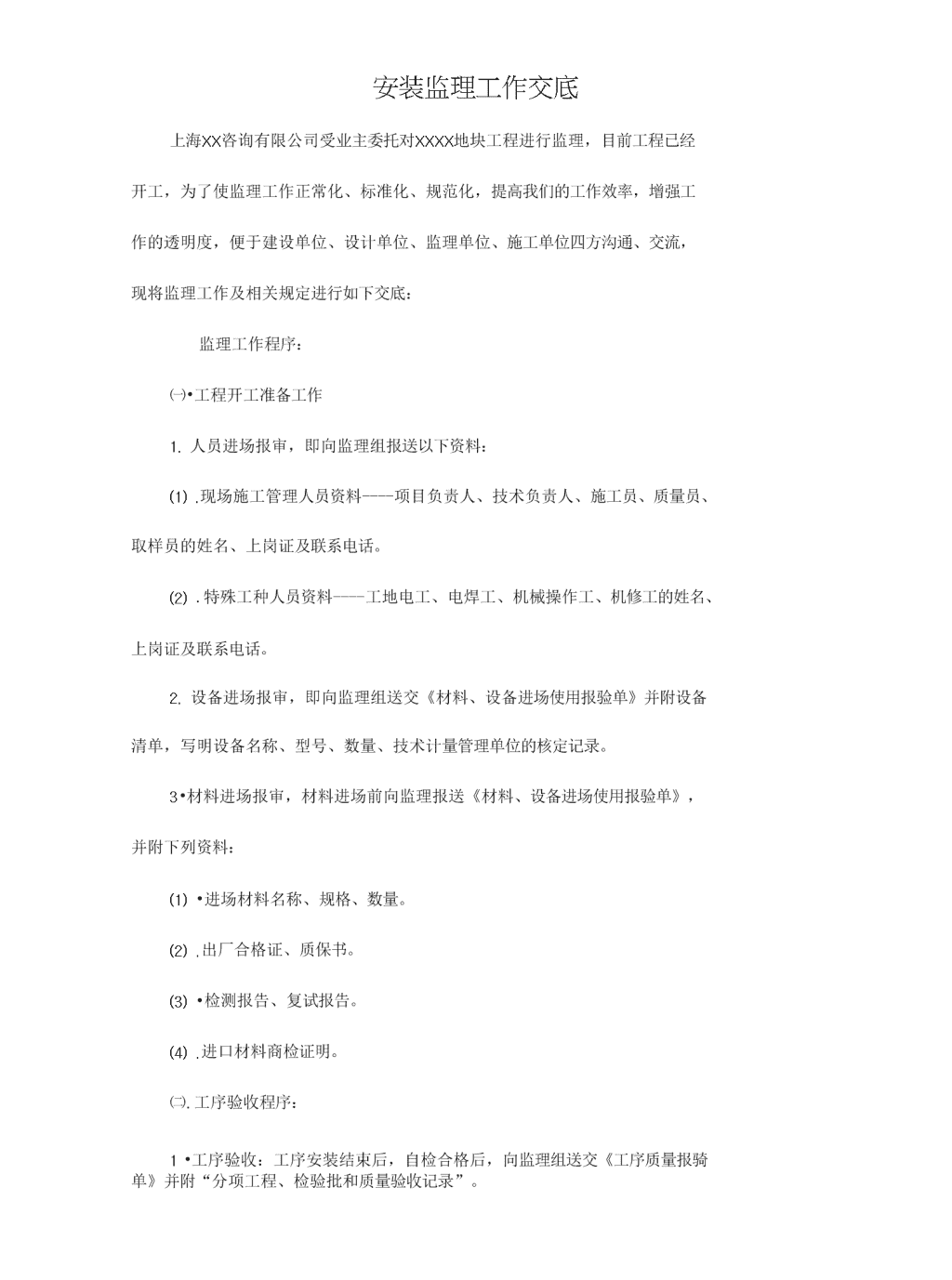

XXXX地块工程安装监理工作交底上海XX咨询有限公司XXXX地块工程监理项目部建筑资料下载就在筑龙网n安装监理工作交底上海XX咨询有限公司受业主委托对XXXX地块工程进行监理，目前工程已经开工，为了使监理工作正常化、标准化、规范化，提高我们的工作效率，增强工作的透明度，便于建设单位、设计单位、监理单位、施工单位四方沟通、交流，现将监理工作及相关规定进行如下交底：监理工作程序：㈠•工程开工准备工作1.人员进场报审，即向监理组报送以下资料：(1).现场施工管理人员资料----项目负责人、技术负责人、施工员、质量员、取样员的姓名、上岗证及联系电话。(2).特殊工种人员资料----工地电工、电焊工、机械操作工、机修工的姓名、上岗证及联系电话。2.设备进场报审，即向监理组送交《材料、设备进场使用报验单》并附设备清单，写明设备名称、型号、数量、技术计量管理单位的核定记录。3•材料进场报审，材料进场前向监理报送《材料、设备进场使用报验单》，并附下列资料：(1)•进场材料名称、规格、数量。(2).出厂合格证、质保书。(3)•检测报告、复试报告。(4).进口材料商检证明。㈡.工序验收程序：1•工序验收：工序安装结束后，自检合格后，向监理组送交《工序质量报骑单》并附“分项工程、检验批和质量验收记录”。n2•监理现场检查、骑收合格后如存在问题，则可发《监理工程师通知单》通知施工单位整改，施工单位签收通知单后应针对整改内容逐条整改，并将整改落实情况在约定的时间内书而回复监理。1.整改结束经监理工程师复查，认为合格后签字认可，由总监签字并盖监理章，即可进入下道工序施工。㈢•分部工程验收程序：分部验收的程序为：1•承包单位对该分部进行自检，填写分部验收记录。2.自检合格后，向监理组送交“分部工程核验中请表”并附自检资料。3•监理进行检查，包括资料检查和现场实测实量，如存在问题则发出《监理通知单》通知承包单位整改。4•承包单位整改结束，监理复查通过后，总监在“分部工程核验中请表”上签字并盖监理章，再由承包单位将“申请表”报质监站。5.由监理组会同质监、建设、设计和施工单位人员，对该分部进行检查、验收通过后，参加单位人员签字人可并盖单位公章，分部验收结束。㈣•单位工程预验收和核验：1.单位工程完工后，承包单位组织力量对安装质量进行全面自检，自检合格后，向监理组送报“单位工程核验申请表”。2.监理组对单位工程进行预验收，包括对工程质保资料的核查和对施工安装工程实地检查。㈤•竣工验收:n1.由建设单位主持竣工验收，建设单位邀请监理、设计、施工单位及上级行政主管部门人员，对施工工程进行逐层逐间的检查验收。2.将检查、验收中发现的问题汇总成书面意见，交承包单位，限期整改完毕后，各参加单位人员在“竣工验收证明书”上签字认可。3.承包单位将单位工程的“质量检验评定资料”和竣工图、决算资料按要求送交监理组，竣工验收手续结束。的.设计变更：1.一切工程变更，均须经设计单位认可，并有书面文件为准。2.设计或建设单位关于工程变更的意见，必须将“设计修改通知单”交监理组，由监理通知承包单位实施，承包单位有关工程变更的意见，应先上报监理组,由监理与有关方面商定意见后，再回复承包单位，以避免造成多头管理的局面。（七）・工程签证：一切涉及工程量增减的签证，施工单位必须于变更发生7H内以书面的形式上报监理审核，并通知业主及监理到现场实地查看，必须有监理和建设单位代表同时签字方有效。二.技术交底：㈠•相关验收标准：《建筑给排水及采暖工程施工质量验收规范》GB50242-2002《通风与空调工程施工质量验收规范》GB50243-2002《建筑电气工程施工质量验收规范》GB50303-2002《电梯工程施工质量验收规范》GB50310-20021•给排水：(1)•地下室或地下室构筑物有管道穿过的，应采取防水措施，对有严格防水n要求的建筑物，必须采用柔性防水套管。(1).各种承压管道系统和设备应作水压试验，非承压管道系统和设备应作灌水试验。(2).给水管道必须采用与管材相适应的管件，生活给水系统所涉及的材料必须达到饮用水卫生标准。(3).生活给水系统在管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。(4)•室内消火栓系统安装完成后应取屋顶层(或水箱内)试验消火栓和首层取两处消火栓做试射试验，达到设计要求为合格。(5)•隐蔽或埋地的排水管道在隐蔽前必须做灌水试骑，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。(6)•给排水预留孔洞尺寸需准确，吊卡采用通丝，排水立管直径2110的排水干管穿越楼板处应紧贴楼板设置阻火圈或防水套管。(7).主体验收前卫生间要做样板房通知质检站来验收。(8)•给排水管管材、管径各抽一组送检。2.电气：(1)•动力和照明配电箱安装，先安装样板后施工，箱内配线整齐，无绞线现象，导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压得导线积相同，同一端子上导线连接不多于两根，防松垫圈零件齐全，回路编号齐全，标识正确。(2).电源进线处应设置总等位联结，各区域总等位联结与建筑物地下结构内设置等电位联结装置连接，扁铁采用机械开孔，总等电位采用^16mm2筒芯线。（3）.卫生间局部等电位联结线形成环形网络，与插座连通。（4）.电缆线导管和线槽敷设。金属导管和线槽必须接地或接零可靠，金属导管严禁对口熔焊连接。镀锌和壁厚W2i伽的钢导管不得套管熔焊连接，严禁在碗n楼板中敷设的管距不得小于20伽，墙体内暗敷电导管时，严禁在承重墙上开长度大于300mm的水平槽，墙体内集中布置电导管和大管径电导管的部位应用妊浇筑，严禁三根管重叠，进箱要顺，特别时PVC管要绑扎好。保护层应大于15伽。敷设在栓中导管需采用重型导管。（5）.桥架和桥架内电缆敷设：金属电缆桥架及其支架全长不少于2处与接地或接零干线相连接，桥架要求30米加一个接地。连接板两端不少于2个防松螺帽或防松垫圈的连接固定螺栓。敷设在竖井和穿越不同防火区的桥架，按设计要求进行隔堵。（6）.接地装置必须在地面上按设计要求设测试点，接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：①•扁钢与扁钢搭接为扁钢宽度2倍，不少于三面施焊。②•园钢与圆钢搭接为圆钢直径的6倍，双面施焊。③•圆钢与扁钢搭接，搭接为圆钢直径的6倍，双面施焊。④.扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑤•除埋设在碗中焊接接头外，有防腐措施。⑺.穿线时注意分色、分相、灯的屯源线用红色，其余控制线统一用黄线。（8）・第一层楼面配管须通知质监站。（9）.电线、电缆、开关、插座等电气用品必须具有3C标记，除了进场验收外述要见证取样送检，检测不合格不得使用。1.暖通：⑴•无机玻璃钢品种、规格、性能与厚度应符合设计规定，玻璃钢表而不得n出现返卤或严重返霜，无裂纹和分层现象。⑵.风管在安装时需要封闭的防火、防暴的墙体或楼板时，应设预埋管或防护套管，钢板厚度不应小于16mm,风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。（3）.风管内严禁其他管线穿越，按规定进行漏内量（漏光）检验。（4）.通风机型号、规格应符合设计规定，其出口方向应正确。（5）.设备就位前应对其基础进行验收，合格后放能安装。（6）.通风工程安装完毕，必须进行系统的测试和调试。1.材料电气：（1）・进场的开关、插座、配电箱（柜）电缆（线）照明灯具等电气产品必须具有3C标记，对满足要求和使用功能开关、插座、配电箱（柜）电缆（线）应见证取样，委托有资质的检测单位进行电气和机械性能复试。（2）.安装高度低于1.8m的电源插座必须选用带安全防护型插座，卫生间阳台的电源插座应防溅型，洗衣机、电热水器的电源插座应带开关。给水排水：给水排水管材、管件进场后，按照产品标准的要求对其外观、管径、壁厚配合公差进行现场检验，按照同品牌、同批次不少于二个规格的要求进行见证取样，委托有资质的检测单位复试，合格后方可使用。n（3）.施工工程质量控制点:分项工程名称质蜃控制点给排水工程管道、卫生器具及其配件的品种、规格、质量证明文件、合格证；管道、卫生器具的安装方法和质量状况；各种管道的打压、试水、闭水试验；管道支架的安装建筑电气工程各种电气导线、配电箱、柜及配件等的品种、规格质量证明文件、合格证、准用证、安全许可证：管线、线槽、线盒等，预埋接地电阻、PE保护接地：导线的连接：配电箱、柜、开关插座灯具的安装：避雷引下线的连接及接地电阻测试通风与空调工程各种风管材料、吊支架风机及配件的规格、品种、质量保证系统文件、合格证、设备的保修书：风管的制作、安装及连接室外雨污水工程材料规格、质量证明文件、合格证书等；管道坐标、标高、坡度、接口方式、隐蔽；灌水试验和通水试验智能建筑工程各种导线、分配器、箱盒等的品种、规格、质量证明文件、合格证、线路的敷设、穿线的方法；接地装置的安装该控制点设置包括材料方面的控制和现场的控制。当材料进场或施工单位至上述质量点，按照工序报验程序通知监理方到现场进行验收。验收合格后方可进入下一工序施工。三•资料程序1、资料必须使用W江苏省建设工程施工阶段监理现场用表本W监理现场用表2风为A（承包单位用表、18种）、B（监理单位用表、13种）、C（建设单位用表、2种）三大类，共计33种用表。木W监理现场用表$各表有关内容的填写应符合W建设工程文件归档整理规范上（GB50328—2001）的要求，各表所要求填写的份数由项目总监理工程师（以下简称总监）根据建设工程文件归档要求、结合工程实际情况确定。n4築龍網▲zhulongxom建筑资料下裁就崔级龙网以上监理工作程序及有关要求，请建设单位、承包单位给予支持。本次交底内容如与国家、地方的现行标准、规范或业主有关规定等相冲突,则以国家、地方的现行标准、规范或业主有关规定等为准。交底单位（章）：交底人：被交底单位（章）：被交底人：被交底单位（章）：被交底人：被交底单位（章）：被交底人：上海XX咨询有限公司XXXX地块工程监理项目部
