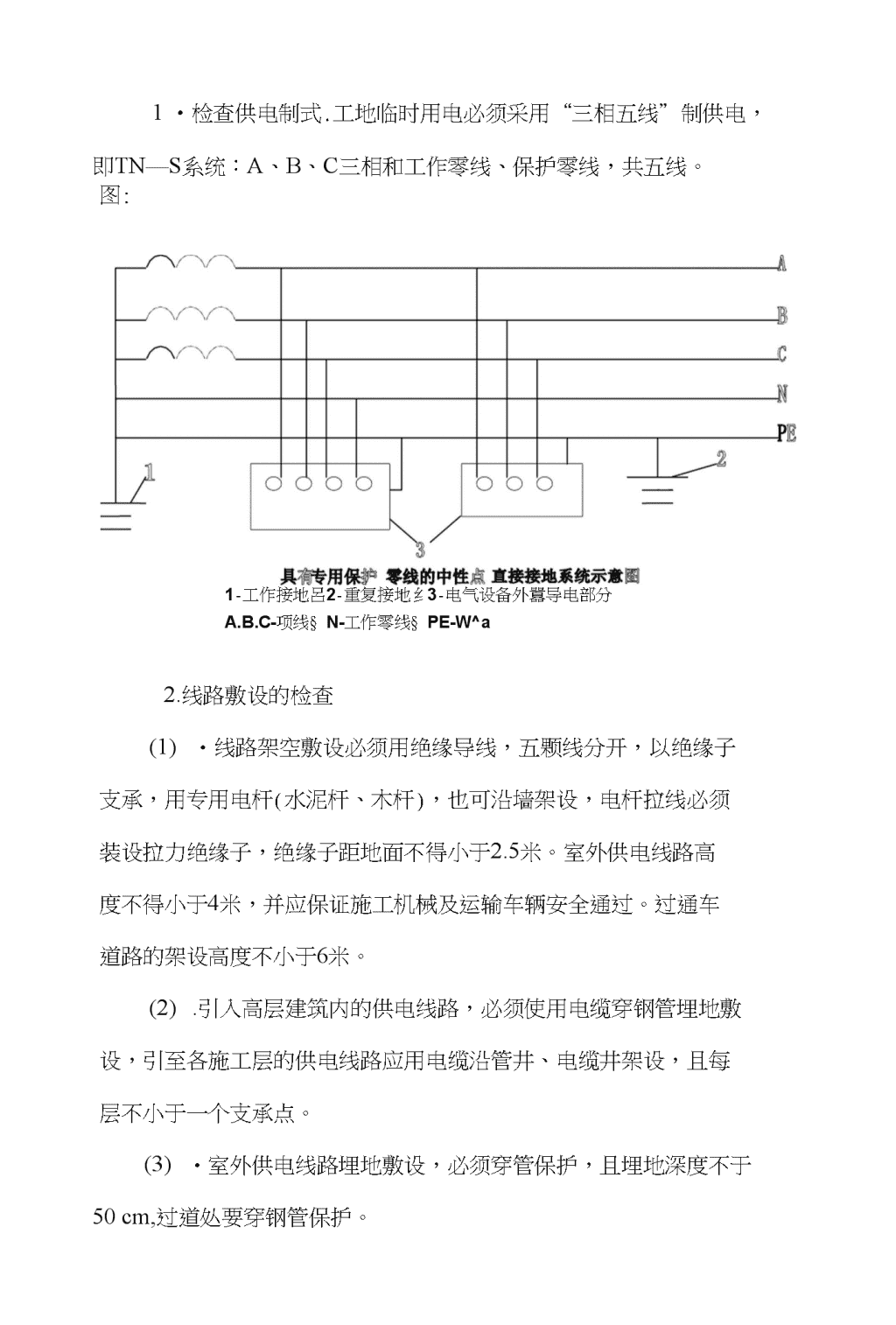

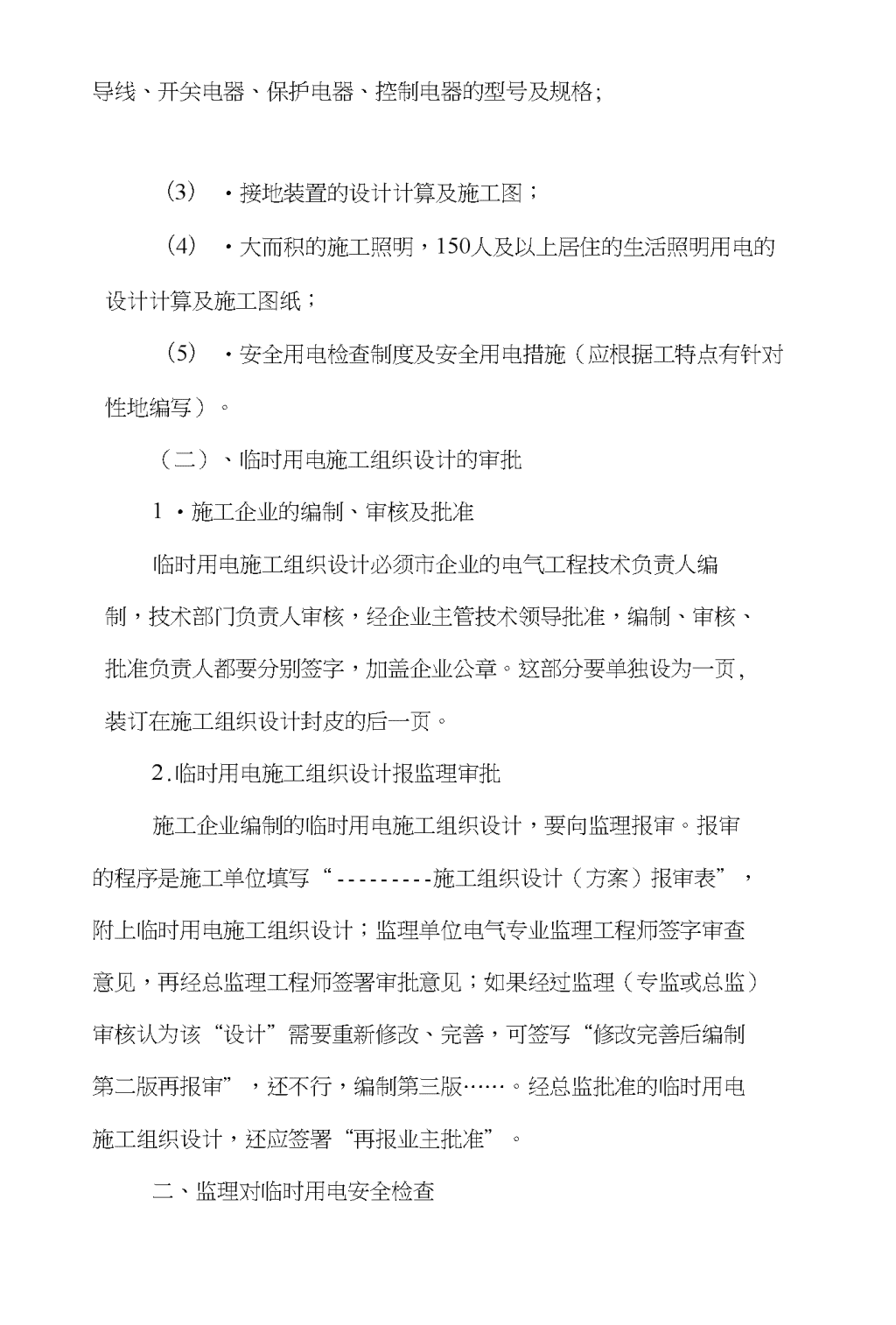

施工现场临时用电安全监理工作施工现场临时用电安全监理主要包括两方面工作，一个是对临时用电施工组织设计的审查，一个是对现场临时用电的经常性检查。一、临时用电施工组织设计临时用电的安全监理，包括施工企业必须向监理报送临时用电施工组织设计，并且经监理审核批准后实施。临时用电设备在5台及5台以上或者设备总容量在50KW及50KW以上者，应编制临时用电施工组织设计。（一）、临时用电施工组织设计的步骤和内容1•步骤现场勘查一一确定电源进线一一变电所、配电室、总配电箱、分配电箱等的位置一一线路走向一一进行负荷计算、选择变压器容量、选择导线截面、选择开关电器、保护电器、控制电器的型号及规格一—绘制电气平面图、立面图和接地系统图一一制定安全用电技术措施和电气防火措施以及安全用电管理制度一一施工企业技术负责人审核、主管领导批准一一报监理审批。2.内容施工组织设计的主要内容：（1）•用电机具明细表和负荷计算书；（2）•现场供电线路及用电设备布置图，布置图应注明线路架方式,n导线、开关电器、保护电器、控制电器的型号及规格;（3）•接地装置的设计计算及施工图；（4）•大而积的施工照明，150人及以上居住的生活照明用电的设计计算及施工图纸；（5）・安全用电检查制度及安全用电措施（应根据工特点有针对性地编写）。（二）、临时用电施工组织设计的审批1•施工企业的编制、审核及批准临时用电施工组织设计必须市企业的电气工程技术负责人编制，技术部门负责人审核，经企业主管技术领导批准，编制、审核、批准负责人都要分别签字，加盖企业公章。这部分要单独设为一页,装订在施工组织设计封皮的后一页。2.临时用电施工组织设计报监理审批施工企业编制的临时用电施工组织设计，要向监理报审。报审的程序是施工单位填写“施工组织设计（方案）报审表”，附上临时用电施工组织设计；监理单位电气专业监理工程师签字审查意见，再经总监理工程师签署审批意见；如果经过监理（专监或总监）审核认为该“设计”需要重新修改、完善，可签写“修改完善后编制第二版再报审”，还不行，编制第三版……。经总监批准的临时用电施工组织设计，还应签署“再报业主批准”。二、监理对临时用电安全检查n1•检查供电制式.工地临时用电必须采用“三相五线”制供电，即TN—S系统：A、B、C三相和工作零线、保护零线，共五线。图:1-工作接地呂2-重复接地纟3-电气设备外囂导电部分A.B.C-项线§N-工作零线§PE-W^a2.线路敷设的检查(1)・线路架空敷设必须用绝缘导线，五颗线分开，以绝缘子支承，用专用电杆(水泥杆、木杆)，也可沿墙架设，电杆拉线必须装设拉力绝缘子，绝缘子距地面不得小于2.5米。室外供电线路高度不得小于4米，并应保证施工机械及运输车辆安全通过。过通车道路的架设高度不小于6米。(2).引入高层建筑内的供电线路，必须使用电缆穿钢管埋地敷设，引至各施工层的供电线路应用电缆沿管井、电缆井架设，且每层不小于一个支承点。(3)・室外供电线路埋地敷设，必须穿管保护，且埋地深度不于50cm,过道处要穿钢管保护。n2.用电设备控制电器、保护电器的检查（1）・所有用电施工机械都必须按照“一机、一箱、一闸、一漏保”的原则装设，各种开关电器、控制电器、保护电器必须安装在门锁齐全、铁皮制作的配电箱内，配电箱必须用红油漆在箱门写上编号。严禁使用木制配电箱。配电箱必须安装牢固，严禁放在地（楼）面及脚手架走道板上。（2）・漏电开关的检查・施工现场的电气设备必须实行三级漏电开关保护，即总干线的漏电保护开关（总配电箱的漏电开关）、分干线的漏电保护开关（分配电箱的漏电开关）、单台设备的漏电保护开关。各级漏电开关的额定电流、额定动作时间，要符合临时用电施工组织设计的要求。提供参考：漏电开关上标有（1）的为第一级漏电保护开关（即总干线保护），其额定动作电流可选择200〜250mA,额定动作时间为0.2s；漏电开关上标有（2）的为第二级漏电保护开关（即分干线保护），其额定动作电流可选择100〜150mA,额定动作吋间为0.1S；漏电开关上标有（3）的为第三级漏电保护开关（即单台设备保护），其额定动作电流按下述原则选择：设备的额定电流TeW30A、额定动作电流TAn=30mA；设备的额定电流Te>30A、额定动作电流IAn=Ie/1000mA（照明负载IAn=Ie/2000mA），额定动作时间为0.1S。控制开关及熔断器额定电流一般选择的原则是：设备额定电流的1.3倍。4.5KW及以下的电动机可直接操作，刀开关额定电流不应小于设备额定电流的3倍，熔断器的额定电流为设备额定电流的1・3倍。3.现场临时用电设备平面布置的检查.按照临时用电施工组织设计平面布置图，检查用电设施是否符合设计要求。4.接地与防雷检查•保护零线必须在配电室或总配电箱前面做复接地，还必须在配电线路（包括各分支干线在内）的中间处和末处做重复接地。对整个接地体进行检查和接地电阻测试，每一处重复接地的电阻值不应大于10Q；对于须做防雷接地的每一个用电设备,如塔吊、垂直运料架、混凝土搅拌站等，必须同时做重复接地。同一n台电气设备的重复接地与防雷接地可使用同一个接地体。2.用电设备保护接地检查.工地所有用电设备的电动机外壳或底座必须做保护接地（零），所有导线规格要符合设计要求，接地（零）线与设备的外壳、接地装置的连接是否牢固可靠。移动式用电设备（如振捣器、水蘑石机、手持式电动工具）的操作者，必须穿绝缘靴、戴绝缘手套。7•现场电气人员的配备及其岗位职责，以及安全规程、安全技术交底、电气防火制度、安全运行检查记录等临时用电安全管理制度的检查。其中，现场电气人员的配备，必须是持有市、地级劳动安全监察部门核发的电工证，要按照特种作业人员报审的规定，施工单位向监理报审，监理接到报审后到现场按证检查核对。其它用电安全管理制度的检查，按照有关规程执行。
