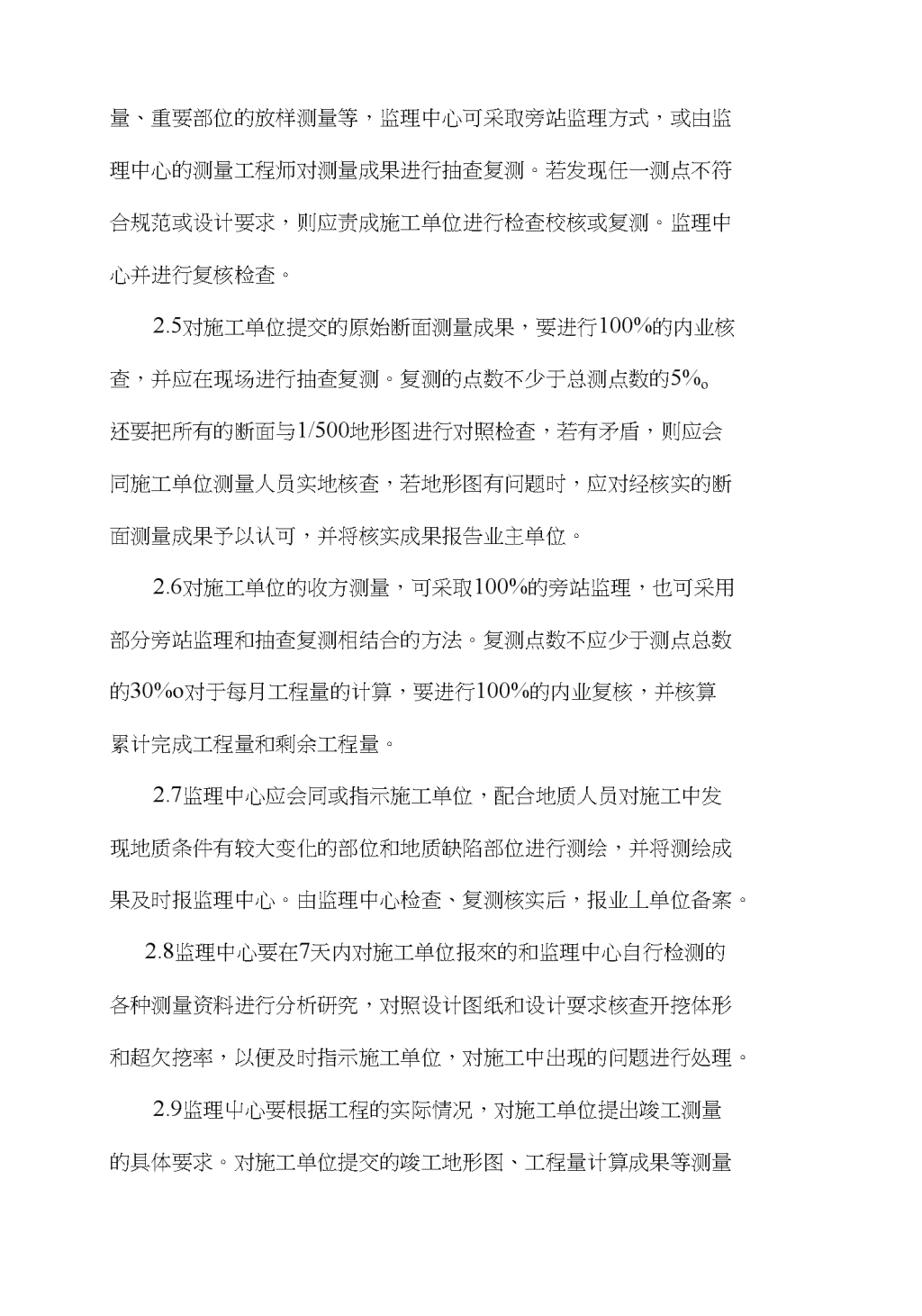

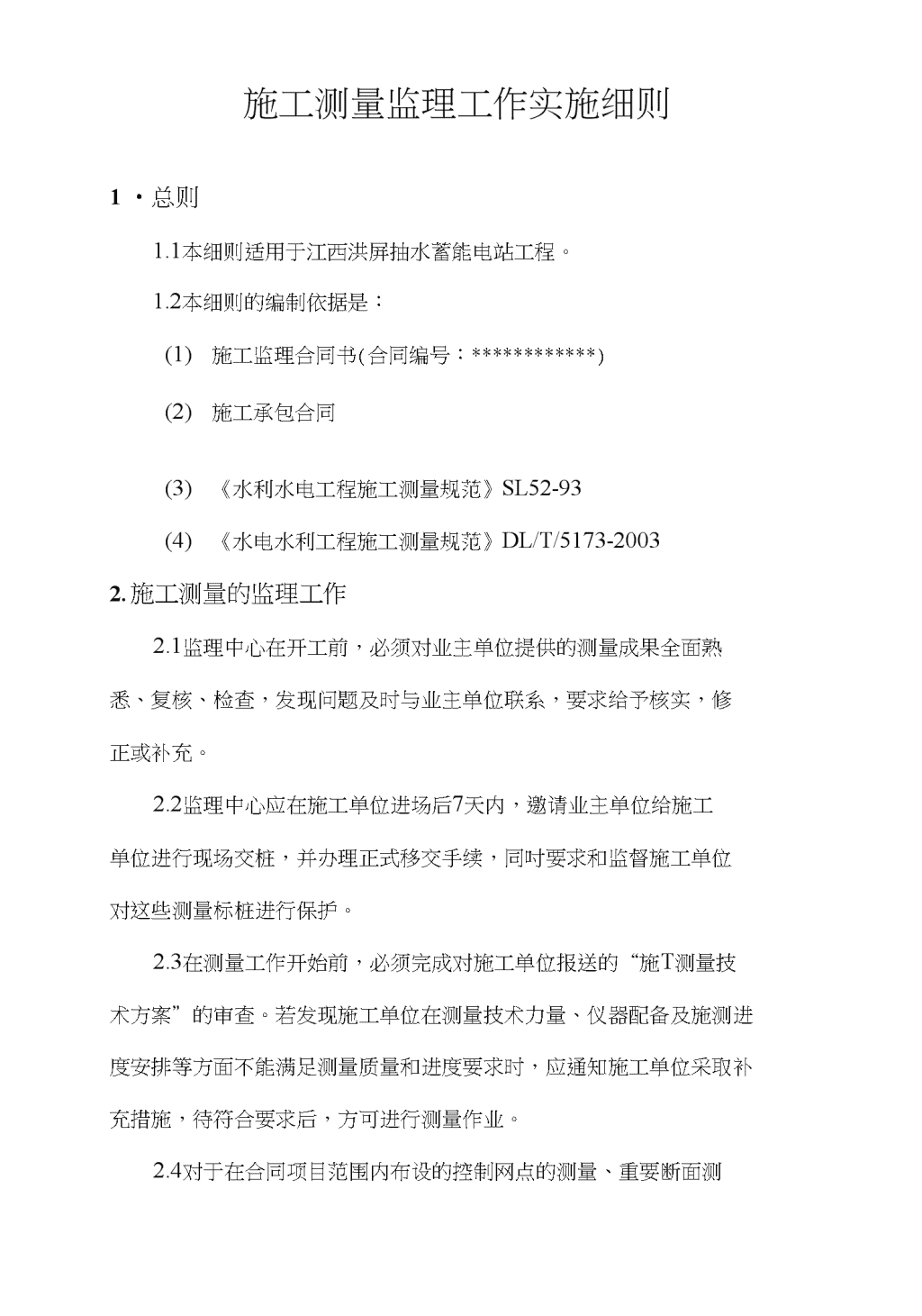

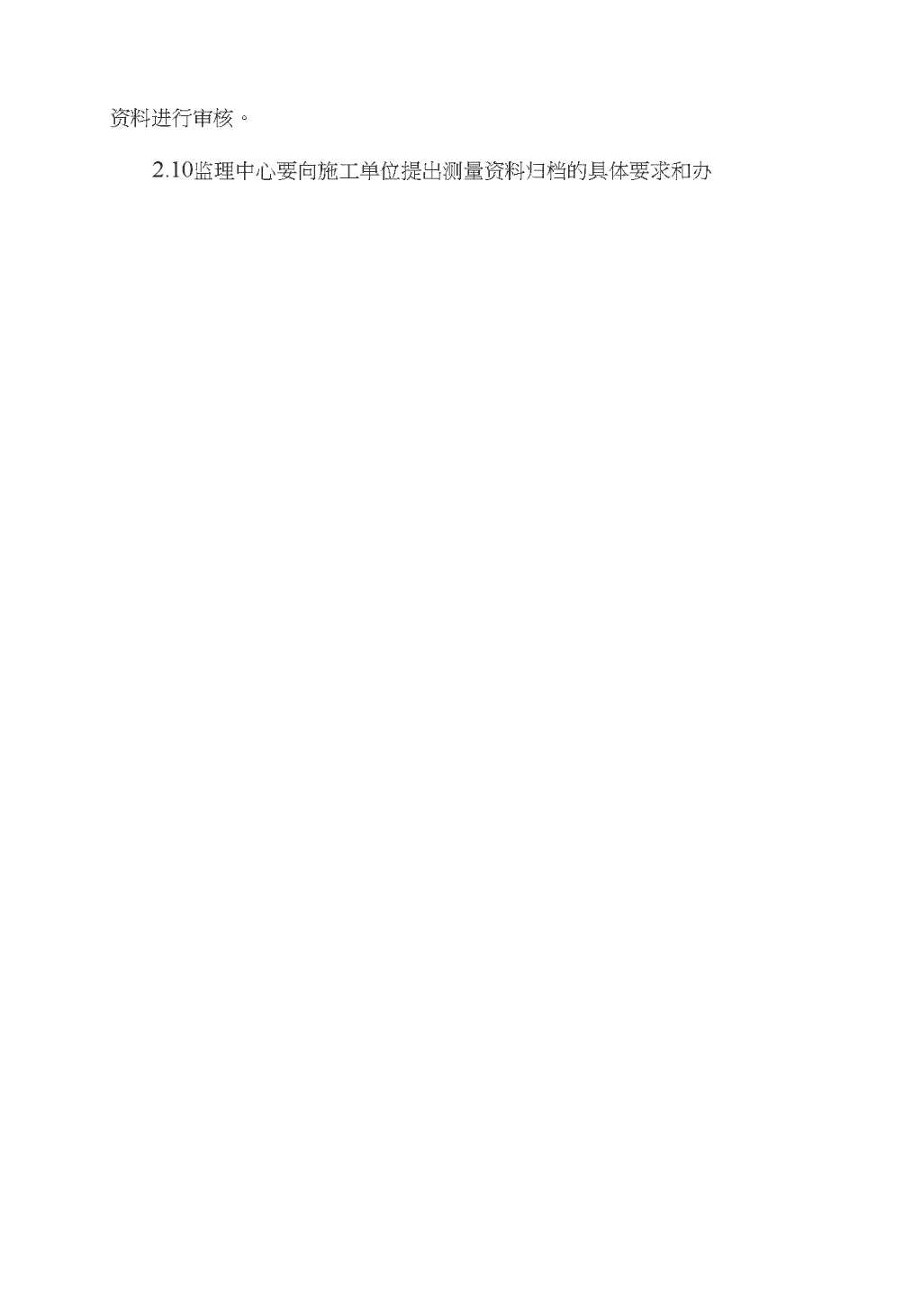

施工测量监理工作实施细则1•总则1.1本细则适用于江西洪屏抽水蓄能电站工程。1.2本细则的编制依据是：(1)施工监理合同书(合同编号：************)(2)施工承包合同(3)《水利水电工程施工测量规范》SL52-93(4)《水电水利工程施工测量规范》DL/T/5173-20032.施工测量的监理工作2.1监理中心在开工前，必须对业主单位提供的测量成果全面熟悉、复核、检查，发现问题及时与业主单位联系，要求给予核实，修正或补充。2.2监理中心应在施工单位进场后7天内，邀请业主单位给施工单位进行现场交桩，并办理正式移交手续，同吋要求和监督施工单位对这些测量标桩进行保护。2.3在测量工作开始前，必须完成对施工单位报送的“施T测量技术方案”的审查。若发现施工单位在测量技术力量、仪器配备及施测进度安排等方面不能满足测量质量和进度要求时，应通知施工单位采取补充措施，待符合要求后，方可进行测量作业。2.4对于在合同项目范围内布设的控制网点的测量、重要断面测n量、重要部位的放样测量等，监理中心可采取旁站监理方式，或由监理中心的测量工程师对测量成果进行抽查复测。若发现任一测点不符合规范或设计要求，则应责成施工单位进行检查校核或复测。监理中心并进行复核检查。2.5对施工单位提交的原始断面测量成果，要进行100%的内业核查，并应在现场进行抽查复测。复测的点数不少于总测点数的5%o还要把所有的断面与1/500地形图进行对照检查，若有矛盾，则应会同施工单位测量人员实地核查，若地形图有问题时，应对经核实的断面测量成果予以认可，并将核实成果报告业主单位。2.6对施工单位的收方测量，可采取100%的旁站监理，也可采用部分旁站监理和抽查复测相结合的方法。复测点数不应少于测点总数的30%o对于每月工程量的计算，要进行100%的内业复核，并核算累计完成工程量和剩余工程量。2.7监理中心应会同或指示施工单位，配合地质人员对施工中发现地质条件有较大变化的部位和地质缺陷部位进行测绘，并将测绘成果及时报监理中心。由监理中心检查、复测核实后，报业丄单位备案。2.8监理中心要在7天内对施工单位报來的和监理中心自行检测的各种测量资料进行分析研究，对照设计图纸和设计耍求核查开挖体形和超欠挖率，以便及时指示施工单位，对施工中出现的问题进行处理。2.9监理屮心要根据工程的实际情况，对施工单位提出竣工测量的具体要求。对施工单位提交的竣工地形图、工程量计算成果等测量n资料进行审核。2.10监理中心要向施工单位提出测量资料归档的具体要求和办n法，由施工单位对测量资料进行整编，并编写“工程测量工作总结”一并交监理中心审查，监理中心将这些测量资料全部向业主单位移交归档。NO2.11测量监理流程图施工单位测量大纲对承包单位仪器设备人员核查确认NONO控制网点复补设必站必邓成果灯杏宙杳孙冷重要部位放样测量旁站监理应果U杳放样参数內'11/5()%核杳现场点位NO必站抽杳施工单位匝新检杳后处理资料汇总NO宙杳ftk®1口档n2.对施工单位测量工作的主要要求3」施工单位在开工前15天应将施工测量技术方案一式四份报送监理中心。监理中心应在7日内完成审核T作，批准后施行。测量工作大纲应包括以下内容：(1)施测项目概述；(2)施测技术方案要点(如原始地形、收方、放样等的施测方法、操作规程和引用技术标准目录)；(3)测量仪器、设备配置(含计算机、气象仪器和仪器设备的检验证书等其它资料)；(4)测量专业人员设置及其人员的资质证书；(5)施测进度计划；(6)测点的保护措施。(7)监理丁程师依据承建合同文件要求报送的其它资料。施工单位应根据报经批准的“施工测量技术方案”屮要求向监理报送业已完成的阶段性测量成果资料，以便监理工程师及时对所报送测量成果进行审核。3.2施工区范围内有关的控制点及基准数据，由业主单位通过监理屮心向施工单位提供，并在现场对各控制点进行交桩。施工单位要对上述控制点和基准数据进行复核验算，如对数据有异议,应以书面形式报告监理中心，由监理中心报请业主进行核实，核实后的数据市监理中心重新以书面形式提供给施工单位。n3.3施工单位应负责保护并经常检测已接收的和自行建立的测量控制网点。一经发现移动或损坏，应立即报告监理中心，并采取补救措施，按同等精度补设或移置。3.4施工单位应按批准的实测进度日程安排计划，在阶段性测量工作完成后的一定时间内（见表1）,将测量成果资料报送监理中心审核。表1阶段性测量成果报送时间表测量项目成果报送时间控制测量成果测量完成后7天内报送放样测量成果放样测量后第2天报送断面及收方测量成果每月或工程完工后报送一次4•测量工作的质量标准及要求4.1测量工作的质量标准是：《水利水电工程施工测量规范》及设计要求，施工测量质量控制标准的主要精度指标参见表2。4.2测量工作的依据是坝区1/500地形图和中水东北勘测设计研究有限公司捉供的控制网点，以及相关的设计图纸和技术要求。表2施工测量主要精度指标序号项目精度指标说明内容平面位置中误并/mm高程中误差/mm1混凝土建筑物轮廓点放样±(20-30)±(20-30)相对于邻近基木控制点2土石料建筑物轮廓点放样±(40-50)±30相对丁•邻近基木控制八、、3机械设备与金属结构安装安装点±(1-10)±(0.2〜10)相对于建筑物安装轴线和相对水平度4土石方开挖轮廓点放样±(50-200)±(100-200)相对于邻近基本控制点5局部地形测量地物点±0.75(图上)〜±1.0—相对于邻近图根点n高程注记录—1/3基本等高距相对于邻近图根点6施工期间外部变形观测水平位移测点±(3-5)—相对丁T.作基点垂直位移——±(3-10)相对于工作基点7隧洞贯通贯通面横向：±50±29横向纵向相对于隧洞轴线高程、相对于洞口高程控制点纵向：±100表3开挖轮廓点点位中误差工程部位点位屮误差/mm备注平面高程主体工程部位的基础轮廓点、预裂爆破孔定位点±50~±100±100±50mm的误并仅指有密集钢筋网的部位，点位误差值均相对于邻控制点或测站点、轴线点而石主体工程部位的坡顶点、中间点、非主体工程部位的基础轮廓点±100±100土、砂、石覆盖面开挖轮廓点±200±2005•开挖工程施工测量质量控制5.1一般规定5」・1开挖工程施工测量的内容包括：开挖区原始地形图和原始断面图测量；开挖轮廓点放样；开挖竣工大比例尺地形图，断面测量和工程量计算。5」.2开挖轮廓点的点位中误差应符合表3的规定。5.1.3开挖放样高程控制点，不应低于五等水准测量的精度。一般情况下，均可采用光电测距-:角高程（视线高距地面不小于1.5m,边长不大于300m最佳）。5.2开挖工程细部放样5.2.1开挖工程细部放样，需在实地放出控制开挖轮廓的坡顶点，转角点或坡脚点并用醒冃的标志加以标定。所有细部放样点，均应进行校核，并将校核的结果记入放样手簿。5.2.2在开挖过程中，应经常在预裂面或其他适当部位，以醒口标n志标明桩号、高程或开挖轮廓线。5.2.3开挖部位接近竣工时，应及时测设基础轮廓点及散点高程,并将欠挖部位及尺寸标于实地，必要时，在实地画岀开挖轮廓线，以备验收。5.3断面测量和工程量计算531开挖工程动工前，必须实测开挖区的原始断面或地形图，开挖过程中，应每月定时测量收方断面，作为工程量结算的依据。5.3.2断面间距可根据用途、工程部位和地形复杂程度，在5〜20m范围内选择。有特殊要求的部位，按设计要求执行。533断面图比例尺采用1：500,特殊部位可釆用1：200o5.3.4断面中心桩精度要求见表4,断面碎部点相对于断面中心桩的精度要求见表5。表4断面中心桩测量的精度要求断而类别纵向谋差（mm）横向谋差（mm）原始、收方断而±100±100竣工断而±50±50表5断面点的精度要求断面类别比例尺断面点误差（mm）平面（图上）高程（图上）原始、收方断面1:1000、1:500土1.0±0.7竣工断面1:200土0.75±0.55.3.5断而点间距应以能正确反映断面形状，满足面积计算精度要求为原则。一般为图上1〜3cm施测一点。地形变化处应加密测点，断面长度应超出开挖边线3〜10m或监理中心指定的位置。5.3.6开挖施工过程中，要求于每月25日前完成收方测量和工程量计算，并将收方断面图和测量成果、工程量计算成果于该月26日前，报送监理中心。6.混凝土及填筑工程施工测量质量控制n6.1一般规定6.1.1立模和填筑放样应包括下列内容：测设各种建筑物的立模,填筑轮廓点；对已架立的模板、预制（埋）件进行形体和位置的检查;测算填筑工程量等。6.1.2建筑物立模、填筑轮廓点的点位中误差应符合表6的规定。表6立模、填筑轮廓点点位中误差及分配筑料建材平面咼程或点帥站由则放部细样混凝土‘HR7±1一O11土駛洞种孔各它52土±2032土O土30+-30+-52土7幻Q料碾心位H30土52土+5O30土30+一40+-6.1.3高层建筑物混凝土浇筑及预制构件拼装的竖向测量偏差，应遵守表7的规定。表7竖向测量偏差极限工程项目相邻两层对接中心线相对偏差(mm)相对基础中心线的偏皋(mm)累计偏差(mm)备注厂房、开关站等各种构架±3H/2000±20H•总高度闸墩、栈桥墩、厂房等侧墙±3H/1000±306.1.4混凝土预制构件拼装及高层建筑物中间平台相对水平度的测量中误差，同一层不应大于±3mm。n6」.5用于立模、填筑放样的高程控制点，其相对于邻近高级高程点的高程中误茬不应大于±15mm。6.2建筑物的细部放样6.2.1混凝土建筑物立模细部轮廓点的放样位置，以距设计线0.2〜0.5m为宜。土石体填筑点，可按设计位置测设。放样点间距应符合表8的规定。表8放样细部点间距要求形状K线曲线材料混凝土土石料混凝土土石料相邻点最长距离(m)5〜810-154~65〜10622各种曲线、曲面立模点的放样，应根据设计要求及模板制作的不同情况确定放样点的密度和位置。曲线起讫点、中点、折线的折点一般均应放出，曲线预制模板应酌情增放模板拼缝位置点。曲线、曲面放样，应预先编制放样数据表，始终以该部位的固定轴线(固定点)为依据，采用相对固定的测站和方法。6.2.3立模、填筑轮廓点，可直接由等级控制点测设，也可由测设的建筑物纵横轴线点（或测站点）测设。624对于挡墙、护坦、人型临时混凝土建筑物的立模填筑细部放样，由于线路较长，转折点较多，宜布设经纬仪或光电测距仪附合导线连接各转折点，附合导线的最弱点点位中误差应符合表6的规定。625采用滑升模板浇筑混凝土的建筑物（如闸墩、导墙、栈桥墩等），放样点的点位中误差应符合表9的规定。表9滑升模板放样点的点位中误差项目点位中误差平面（mm）高程（mm）轴线相对位移土5n垂直度本层±3——总高度截面尺寸墙、柱土5•3梁±5预留孔洞中心位移土10±20预埋件位置±10±10626混凝土建筑物高程放样，应区别情况，采用不同的方法。（1）对于连续垂直上升的建筑物，除了有结构物的部位应按规范及设计要求仔细测量（如牛腿、廊道、门洞等）夕卜，应防止粗差的发生。（2）对丁•溢流面、斜坡面以及形体特殊的部位，其高程放样的精度，一般应与平面位置放样的精度相一致。（3）对于混凝土抹面层，有金属结构及机电设备埋件的部位，其高程放样的精度，一般高于平面位置的放样精度，并注意检核。627在厂房进出水口、排沙孔、泄水闸、冲水闸和各种廊道等部n位，在混凝土底板即将完工时，应预埋各式测量标志，并及时利用原施工点，将其中心线的桩号、高程引测在标志上。以备日后竣工测量及机电设备安装之用。6.3工程量计628特殊部位的模板架设后，应利用测放的轮廓点进行检查，其偏差应符合表10的规定。项目允许偏并限值（mm）外露表面隐蔽内部模板边线与放样轮廓点偏差±10±15结构物水平截面内部尺寸±20预留孔、洞尺寸及位置±10〜±20表10模板偏差极限［岂6.3.1混凝土浇筑和土石填筑工程量，必须从实测的断面（或平面）图上计算求得。收方断面图的技术要求应符合表11的规定。表11填筑工程量收方断面技术要求工程分类断面间距断面图比例尺断面点点位中误差（图上mm）平面咼程混凝土工程量与开挖竣工断面图一致1:50〜1:200W0.5W0.5土石料填筑工程JSL車1:200〜1:500W0.5W0.56.3.2混凝土浇筑块体收方，基础部位应根据基础开挖竣工图计算;基础以上部位,可直接根据水工设计图的几何尺寸及实测部位的平均高程进行计算。633土石料填筑量收方，应根据实测的各种填料分界线，分别计算各类填料方量。6.3.4独立两次对同一工程量测算体积Z较差，在小于该体积的3%时，可取中数作为最后值。n7.金属结构与机电设备安装工程施工测量质量控制7.1一般规定7丄1金属结构与机电设备的安装测量工作，包括测设安装轴线与高程基点，进行安装点的放样和安装竣工测量等。7.1.2金属结构与机电设备安装轴线和高程基点，应埋设稳定的金属标志，一经确定，在整个施工过程中不宜变动。7.1.3安装测量的精度指标应符合表12的规定。7.2安装点的细部放样7.2.1金属结构与机电设备安装轴线测设的精度，相对于邻近控制点点位中误差应不大于±10mm。7.2.2安装点的测设必须以安装轴线和高程基点为基准，组成相对严密的局部控制系统，安装点的误差，均相对于以上基准而言。表12金属结构与机电设备安装测量的精度指标设备种类细部项目允许偏羌备注平而(mm)高程(mm)压力钢管安装1、始装节管口中心位置±5+5相对钢管安装轴线和高程基点2、与蜗壳、阀门伸缩节等有连接的管口中心±6-10±103、其它管口中心位置±10土15平而闸门安装主反轨之间的间距和侧轨Z间间距工作范围内・1〜+3—相对于门槽中心线工作范围外・1~+5弧形门、人字门—±2~3±1~3相对于安装轴线n安装水轮发电机安装1、座环安装中心及方位误差±2高程±3水平度0.5相对机组中心线和高程基准点2、机坑里衬安装和蜗壳安装中心±5~±10±5~±10天车、起重机轨道安装轨距±51同跨度两平行轨道相对高度差小于10一条轨道相对于另一条轨道2坡度不大于1/15007.2.3由安装轴线点、高程基点测设安装点的技术要求。（1）距离测量以钢带尺为主，丈量结果中应加倾斜、尺长、温度、拉力及悬链等改止。距离丈量的技术要求应符合表13的规定。表13安装点距离丈量的技术要求丈量时拉力温度读数°C边长丈量次数同测次串尺边长丈量较差的相对误差读数次数较差（mm）与鉴定钢带尺寸时相同1.02211:10000（2）方向线测设：要求后视距离应大于前视距离，用细铅笔尖（或重球线）作为照准目标。经纬仪正倒镜两次定点取平均值，作为最后方向。（3）安装点的高程放样，应采用水准测量法，水准测量的技术要求应符合表14的规定。表14安装点水准测量的技术要求序号项目使用仪器使用标尺测站限茅要求1精密高程精密水平度测量DS1因瓦水准尺钢板尺按二等水准测量要求或另行规定操作要求2一般安装点高程测DS3红黑面水准尺钢按三等水准测量要量板尺求n724铅垂投点：在垂直构件安装屮，同一铅垂线上的安装点点位中误差不应大于±2mm。7.3安装测点检查7.3.1对已测放的安装点，必须按下列耍求进行检查：（1）检查T作应采用与测放时不同的方法。（2）对构成一定几何图形的一组安装测点，应检核其非直接量测点之间的关系。（3）对铅垂投影的组点，必须检查各投影点间边长的儿何关系。（4）由一个高程基点测放的安装高程或高程线，应用另一高程基点进行检查，或用两次仪器高重复测定。7.3.2所有平面与高程安装点的检测值与测放值的校差，不应大于放样点中误差的2倍，以保证放样点之间严密的几何关系。7.3.3安装构件的铅垂度检查测量，宜在距构件10〜20cm的范围内用细钢丝悬挂重锤（重锤置于盛有溶液的桶中）。然后根据要求在需要检查的位置上，用小钢板尺量取构件与垂线之间的距离，并按一定比例尺绘制垂直剖而图。8•竣工测量8.1一般规定8.1.1竣工测量包括卜'列主要项B:（1）主要水工建筑物基础开挖建基面的1：200-1：500地形图n（高程平面图）及纵、横断而图。(2)建筑物过流部位或隐蔽部位形体测量。(3)外部变形监测设备埋设安装竣工图。(4)建筑物的各种重要孔、洞的形体测量(如电梯井、倒垂孔等)。(5)视需要测绘施工区竣工平面图。8.1.2竣工测量的精度指标参照各章节相应项目的测量屮误差的规定执行。施测精度，一般不应低于放样的精度。8.2开挖竣工测量8.2.1施工区竣工平面图(比例尺1：500)和纵、横断面图，以及业主单位及设计单位要求测量的部位和项目。&2.2主体工程开挖至建基面时，应及时实测建基面地形图或高程平面图，比例尺一般为1：200,图上应标有建筑物开挖设计边线或分块线。&2.3对高边坡部位的锚索、锚杆等，视需要测绘立面图或平面图。8.3混凝土及土石方填筑工程竣工测量831单项填筑工程竣工吋，应测绘建筑物的高程平面图，或纵、横断面，其比例尺不应小于施工详图。&3.2对于电梯井、倒锤孔等井孔的竣工测量，应随着施工的进展,逐层进行形体测量。其测量成果，随时整理成图或制表备用。&3.3土、石方填筑工程填筑过程中，每上料二层，须进行一次边线测量并绘成图表为竣工吋备用。8.4过流部位的形体竣工测量8.4.1需要进行形体测量的部位有：溢洪道、泄水坝段的溢流面、n机组的进水口、蜗壳锥管、扩散段；闸孔的门槽，闸墩尾部，护坦曲线段、斜坡段、闸室底板及闸墙等。842过流部位的形体测量，其断面布设应符合表15的规定。工程部位断面布设测点屮误差(mm)横断面间距(m)纵断面间距(m)平面高程闸、孔溢流段护坦——20±20±15闸墩室3〜5(每孔1~3条)±15土10消力坎—3过流底坎3〜520导墙5〜10—胸墙—3厂房进口段3〜5(每孔1~3条)主机段1〜5——尾水段3〜5(每孔1〜3条)隧洞混凝土衬砌段10—±20±20混凝土喷锚段20——±40±40表15过流部位形体断面测量布设及测量精度I78.5资料整编851竣工图的编绘，应与设计平面布置图相对应，图表应按业主单位的统一图幅规格选用，分类装订成册，并附必要的文字说明。8.5.2竣工地形图应注明图幅的坐标系统、高程系统、测图方法、比例尺、制图日期等基本数据。对于竣工纵、横断面图，必须注明断n面桩号、断面中心桩坐标、断面方向、比例尺、并附有断面位置示意图等。8.5.3提交的各项成果、成图资料，应项目齐全，数据正确，图表清晰，符合质量要求。8.5.4应该归档的竣工资料，一般包括下列项冃：(1)施工控制网原始观测手簿、概算及平注计算资料。(2)施工控制网布置图控制点坐标及高程成果表。(3)竣工建基面地形图和纵、横断面图。(4)建筑物实测坐标、高程与设计坐标、高程比较表。(5)实测建筑物过流部位及其他主要部位的竣工测量成果(坐标表、平而和断面图)。(6)施工期变形观测资料。(8)测量技术总结报告。(8)施工场地竣工地形图，平而图。n施工测量成果检查表施工单位：监理单位：合同编号：NO.单位工程名称或编码分部匸程名称或编码分项工程名称或编码单元工程名称或编码工程部位施测内容施测示意图：施测点位数据点号设计座标实测座标误差值mm允许误差mm设计高程m实测高程m误差值mm允许误差mmXXYYn测量者:记录者:FI期:施工测量成果报审表施工单位：合同编号：NO.单位工程名称或编码分部工程名称或编码分项工程名称或编码单元工程名称或编码工程部位施测内容：报送附件目录1・2・3.4.5・n施工单上述施测成果经验收合格，特此报批。监理单□成果验收合格□按意见修改后执行□重新报审□位报送位审查记录报送单位：爲见监理单位：日期：年月曰签字：日期：年月日
