四川省雅砻江流域水情自动测报系统设备采购及系统集成监理工作报告

四川省雅砻江流域水情自动测报系统设备采购及系统集成监理工作报告

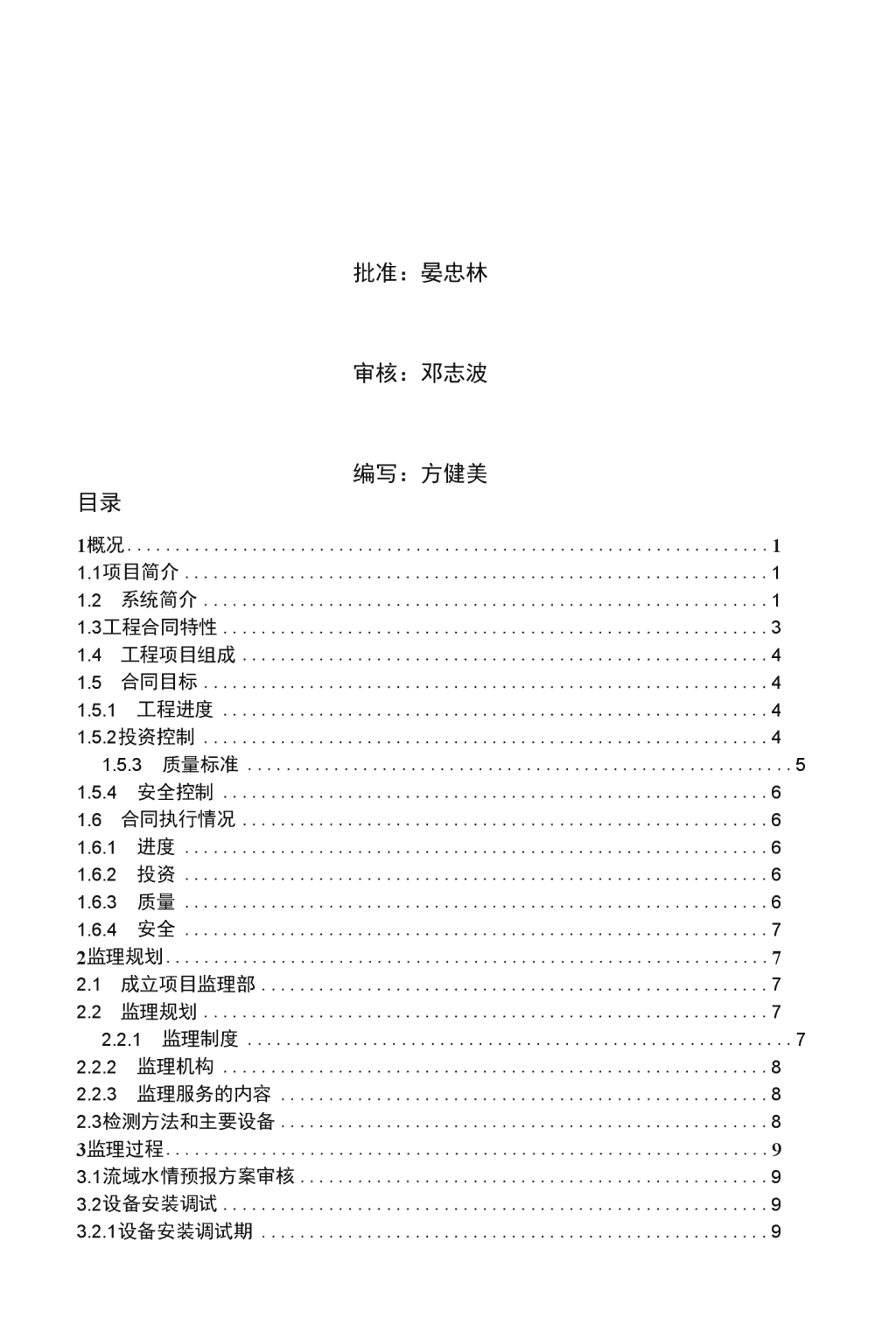

四川省雅碧江流域水情自动测报系统设备采购及系统集成监理工作报告d国水电顾问集团m南戲测设计破奔皖HINAZHONGNAMENGINEERINGCORPORATION雅碧江流域水情自动测报系统设备安装监理部2011年12月n批准：晏忠林审核：邓志波编写：方健美目录1概况11.1项目简介11.2系统简介11.3工程合同特性31.4工程项目组成41.5合同目标41.5.1工程进度41.5.2投资控制41.5.3质量标准51.5.4安全控制61.6合同执行情况61.6.1进度61.6.2投资61.6.3质量61.6.4安全72监理规划72.1成立项目监理部72.2监理规划72.2.1监理制度72.2.2监理机构82.2.3监理服务的内容82.3检测方法和主要设备83监理过程93.1流域水情预报方案审核93.2设备安装调试93.2.1设备安装调试期9n3.2.2管理措施103.2.3中心站系统的安装调试103.2.4遥测站系统的安装调试103.2.5中心站软件133.3试运行133.3.1试运行期133.3.2试运行期会议133.3.3设备运行143.3.4测站通信153.3.5中心站软件163.3.6试运行期水文预报评定163.4验收193.4.1系统出厂检验193.4.2中心站设备工地验货193.4.3遥测站设备工地验货203.4.4中心站软件出厂验收203.4.5系统预验收213.5合同管理213.5.1合同文件213.5.2设计联络会文件和会议纪要223.5.3合同变更233.5.4合同管理效果243.6投资控制二253.6.1控制目标253.6.2工程投资控制253.6.3工程款结算263.7进度控制273.7.1施工进度控制目标273.7.2对工期不利因素的处理273.7.3进度控制措施273.8安全管理283.9信息管理294监理效果综合评价294.1质量控制294.2投资控制304.3施工进度控制314.4施工安全与环境保护3132经验与建议5.1强调协调工作325.2技术标准325.3出厂验收335.4水文预报方案33n5.5遥测设备安装调试335.6软件开发346系统遥测站数说明347附357.1监理主要工作人员357.2工程建设监理大事记351概况1.1项目简介项目为四川省雅碧江流域水情白动测报系统设备采购及系统集成。项目业主为二滩水电开发有限责任公司。项目建设承包人为北京中水科水电科技开发有限公司。建设合同为《四川省雅薯江流域水情自动测报系统设备采购及系统集成》，合同编号为EHDCA-200943o项目建设合同总价为¥8,980,000元（捌佰玖拾捌万元）。项目建设监理人为屮国水屯顾问集团屮南勘测设计研究院。监理合同为《雅碧江流域水情自动测报系统设备安装监理》，合同编号为EHDCA-200947o1.2系统简介雅碧江流域水情自动测报系统工程设计规模为1个中心站、128个遥测站，其中遥测站包括水文（位）站43个、雨量站80个、自动气象遥测站5个。四川省雅碧江流域水情自动测报系统的目标是建立一套全流域水情信息测、报、控、管于一体的自动化系统，作为雅碧江流域水情集中管理、统一发布的工作平台，为雅碧江流域梯级水电站开发和运行管理提供水情信息、积累水文资料,为水调自动化系统服务。系统建成后的规模为1个中心站、133个遥测站。遥测站包括水文（位）站48个、雨量站80个、自动气象站5个。遥测站点布设在雅碧江沿河干、支流及流域上，中心站设在成都市。雅碧江流域水情自动测报系统遥测站网一览表见表1.2-Kn表1.2-1雅碧江流域水情自动测报系统遥测站网一览表序号测站名称测站类型备注序号测站名称测站类型备注1甘孜水文站浮子式39大水沟水位站雷达式2新龙水文站浮子式40锦屏二猫猫滩水位站气泡式3共科水文站浮子式41锦屏二围堰下水位站雷达式4泥柯水文站气泡式42官地围堰上水位站雷达式5东谷水文站气泡式43官地围垠下水位站雷达式6炉霍水文站浮子式44打罗水文站浮子式7道孚水文站浮子式45生古桥雨量站8扎巴水文站浮子式46恶古雨量站9甲根坝水文站浮子式47色乌绒雨量站10两河口导进口水位站雷达式48普沙绒雨量站11两河口导出口水位站雷达式49孟底沟雨量站12雅江水文站气泡式50杨房沟雨量站13大盖雨量站51下田镇雨量站14皮察雨量站52九龙雨量站15觉悟雨量站53踏卡雨量站16君坝雨量站54张家雨量站17孜拖西雨量站55子耳雨量站18呷柯雨量站56健美雨量站19曲入雨量站57麦地雨量站20普巴绒雨量站58磨房沟雨量站21给地雨量站59大桥雨量站22拉口马雨量站60金河雨量站23亚卓雨量站61煌猷雨量站24甲斯孔雨量站62麦地沟雨量站25瓦日雨量站63两河口气象气象站26仲尼雨量站64锦屏一气象气象站27八美雨量站65锦屏二气象气彖站28龙灯雨量站66官地气彖气象站29八角楼雨量站67桐子林气象气象站30苦则雨量站68濯桑水文站气泡式31柯拉雨量站69四合水文站浮子式32德差雨量站70呷姑水文站气泡式33新都桥雨量站71列瓦水文站浮子式34吉居水文站浮子式72盖租水文站浮子式35麦地龙水文站气泡式73巴基水文站气泡式36锦屏水文站浮子式74甲米水文站浮子式37泸宁水文站浮子式75景峰桥水位站雷达式38乌拉溪水文站浮子式76锦屏一围堰上水位站雷达式n续表1.2-1雅碧江流域水情自动测报系统遥测站网一览表序号测站名称测站类型备注序号测站名称测站类型备注77锦屏一围堰下水位站雷达式106湾滩水文站气泡式78查布朗雨量站107三滩大桥水位站浮子式79913林场雨量站108树河水文站浮子式80912林场雨量站109二滩坝前浮子水位站浮子式81博科雨量站二滩坝前雷达水文站雷达式82宣洼雨量站110二滩尾水水位站雷达式83黄泥巴雨量站111小得石水文站浮子式84前所雨量站112113桐子林围堰上水位站气泡式85永宇雨量站桐子林围堰下水位站气泡式86左所雨量站114桐子林水文站浮子式87长柏雨量站115麻栗雨量站88大草雨量站116乐跃雨量站89宁菠雨量站117岔河雨量站90乌木雨量站118云甸雨量站91岔丘雨量站119益门雨量站92者布凹雨量站120头碾雨量站93卫城雨量站121撒连雨量站94棉扌亚雨量站122坊田雨量站95下麦地雨量站123黄草雨量站96元宝雨量站124和平雨量站97瓜别雨量站125茨达雨量站98岳家铺子雨量站126温泉雨量站99巴折雨量站127阿比里雨量站100洼里雨量站128渔门雨量站101孙水关水文站雷达式129国胜雨量站102泸沽水文站雷达式130共和雨量站103黄水河道水文站浮子式131普威雨量站104罗乜水文站浮子式132冷水簣雨量站105米易水文站133黄水渠道水位站浮子式1.3工程合同特性工程项目具有施工面广、施工复杂、专业跨度较大、设备类型多、设备数量大、工作场地极为分散等特点。合同中的关键设备要进行软件开发，如中心站软件、遥测终端软件等。软件开发的复杂性，难以确定软件的工作量和工作进度。并U所涉及到的技术管理标准缺乏。雅啻江流域集水面积达13万kn?,地处四部高原山区，流域水文气象特性复杂。缺乏可靠和足够的水情资料用于编制流域水文预报方案。n遥测站的安装调试由于高原交通和气候条件，会岀现很多不可预知困难。工程项目不确定影响因素很多，合同执行屮质量、进度和工程费用难以控制。1.4工程项目组成主要依专业构成性质，将工程划分为以下项目：——遥测站设备采购及集成；——中心站设备的安装调试；——雅碧江流域水情预报方案编制；——中心站软件开发及安装调试；——遥测站网的安装及联合调试；系统试运行。1.5合同目标1.5.1工程进度系统建设合同规定总工期为19个月，工程总进度要求见表1.5.1-K表1.5.1-1系统建设合同工程总进度要求项目建设阶段距合同签订后时间备注1120天内完成系统设备到货2第121天至第210天内完成安装调试和系统预验收3进入试运行状态起12个月系统试运行4系统竣工验收后的24月质量保证期1-5.2投资控制系统建设合同总价为人民币捌佰玖拾捌万元，根据合同的支付条件，支付安排定见表1.5.2-1o表1.5.2-1系统建设支付安排表序号支付时间支付原则1合同生效且开工后7天合同总价的10%2签发设备工地验货证书后合同总价40%的价款3签发系统预验收合格证书后至屮间结算价的80%的价款4签发系统竣工验收合格证书至最终结算价95%的价款5合同设备质量保证期满支付最终结算价5%的价款n1.5.3质量标准系统建设的质量标准遵循由合同文件(还包括设计联络会确认的文件)和下列机构、协会和组织的标准的相应条款组成系统建设的技术标准。《建设工程监理规范》(GB50319-2000)《建筑工程施工质量验收统一标准》(GB50300I001)《水文自动测报系统技术规范》(SL61-2003)《水利水电工程水情自动测报系统设计规定》(DLIT505—1996)《水文情报预报规范》(GB/T22482-2008)《水位观测标准》(GB/T50138-2010)《河流流量测验规范》(GB50179-93)《降水量观测规范》(SL21-2006)《防洪标准》(GB5020—94)《水文基本术语和标准》(GB/T50095-98)《水文资料整编规范》(SL247-1999)《水情信息编码标准》(SL330-2005)《实时水情数据库表结构及标识符标准》(SL323—2005)《通信电源设备安装设计规范》(YD5040—97)《计算机软件产品开发文件编制规范》(GB8567-88)《计算机软件需求说明编制规范》(GB9385-88)《计算机软件开发规范》(GB8566-88)《计算机软件产品开发文件编制指南》GB-8567-88《中华人民共和国计算机信息系统安全保护条例》电力二次防护有关规定。1.5.4安全控制系统建设安全控制目标是：加强施工安全管理和安全措施的落实，在系统建设过程中不岀现人员伤亡、不出现重大设备事故、不影响其它系统运行、不对环境造成破坏。1.6合同执行情况1.6.1进度系统建设实际工期为26个月,工程实际进度见表1.6.1-Kn表1.6.1-1雅碧江流域水情自动测报系统建设进度表总体进度开始时间结束时间合同签订2009-9-92009-9-9系统出厂检验2010-02-252010-02-26第二次联络会2010-03-012010-03-03系统预验收2010-5-312010-5-31系统试运行2010-6-12011-12第三次联络会2010-7-232010-7-23第四次联络会2011-11-182011-11-181.6.2投资工程建设合同总价为¥8,980,000元（捌佰玖拾捌万元），其中含备用金为¥1,000,000元（壹佰万元）。确认合同中间结算价为¥8,975,604元（大写:捌佰玖拾渠万伍仟陆佰零肆元）。工程建设累积完成的支付款¥7,180,483元（人写：柴佰壹拾捌万零肆借捌拾巻圆整）约占合同额的80%,剩余未支付金额约占合同额的20%o1.6.3质量合同设备通过了岀厂验收、工地验货和安装调试。流域水情预报方案通过专家评审，确认了预报方案总体框架、水情预报流程等。系统预验收通过了遥测站设备和中心站设备功能和性能的联合测试。系统软件的遥测数据采集、实时数据监视预警、洪水预报、值班管理、数据查询分析、数据库管理和水情预报等功能达到了合同的要求。试运行期间，遥测站通信畅通率满足了合同规定的指标要求，除湾滩站外，4个断面作业预报评定表明作业预报精度比较高。1.6.4安全安全管理制度较全，管理措施落实到位，检查督促得力，系统安装调试、巡检和设备维护期间，没有发生人员和设备方面的安全事故。2监理规划2.1成立项目监理部2010年1月8日二滩水电开发有限责任公司与屮国水电顾问集团屮南勘测n设计研究院签订工程建设监理合同，中国水电顾问集团中南勘测设计研究院决定组建雅碧江流域水情自动测报系统设备安装监理部负责项目的监理工作，并任命了项目监理总工程师。2.2监理规划根据雅碧江流域水情自动测报系统建设合同、系统建设监理合同和第一次设计联络会会议通过的《四川省雅番江流域自动水情测报系统设备采购及系统集成技术施工设计报告》，于2010年1月15日编写了《四川省雅碧江流域水情自动测报系统设备采购及系统集成监理规划》。在监理规划屮明确了有关的监理制度、监理机构和监理措施。由于木监理项目规模很小，没有在监理规划的基础上编制细则。监理规划成为监理机构开展监理工作主要的指导性文件。2.2.1监理制度在监理规划屮确定的监理制度包括：——设计文件、图纸审查制度；——技术交底制度；——开工报告审批制度；——设备检验及复验制度；——隐蔽工程检查制度；——系统建设质量监督及检验制度；——系统建设进度监督及报告制度；——系统建设投资监督制度；——监理报告制度；——系统建设竣工验收制度；——监理日志和会议制度；——监理机构守则；——监理人员守则。监理规划中制度主要是参考土木工程和机电设备工程的监理编写，但由于木项目复杂、设备繁多、工作场地分散、交通条件恶劣，存在一些制度与措施不适用的情况。当发生制度与实际存在距离时，通过与业主、承包人沟通和协商达成n可操作的管理程序和措施。2.2.2监理机构在监理规划中拟定了项目的监理机构，建立总监理工程师负责的监理部，按监理的任务将监理部分为遥测设备组、网络与软件组、水文预报组等。设总监理工程师一名，监理工程师6〜9名，并对参与项目监理的齐岗位明确了岗位责任制。由于监理项目的规模较小、项目时间长、所涉及的技术专业多，监理工作的时间不连续，监理工作人员出现了与其它工作吋间发生冲突的困难。在总监理工程师负责的原则下，监理机构依托中南勘测设计研究院的技术力量，针对性地调用了一些专业领域的技术专家参与监理，有效地做好项目的控制和管理工作。2.2.3监理服务的内容在监理规划屮拟定了项目监理的服务内容包括设计、施工、验收等方面，涵盖工程质量控制、进度控制、投资控制、施工安全监督、工程建设信息管理等。2.3检测方法和主要设备质量控制手段主要是检查与测试。检查是按照合同或有关文件屮的清单核对设备的名称、品牌、型号、规格、数量、产品序列号、产品合格证书、装箱单等。测试包括出厂验收、预验收和竣工验收的系统功能测试和性能测试、元器件和设备的测试，以及设备在安装调试现场的各项测试。监理投入的主要设备见表2.3-1o表2.3-1监理投入的主要设备表序号名称数量备注1笔记本电脑3办公和资料处理2万用表2遥测站安装调试3GPS24相机25指南针26红外测距仪2n3监理过程3.1流域水情预报方案项目要求系统实现雅碧江干流11个梯级电站的水文预报。雅碧江流域水文预报方案包括雅著江流域内31个断面的流量预报、施工区的施工水尺预报。根据《雅碧江流域水情预报方案报告》，流量预报采用新安江模型和水箱模型,水位预报采用水位系数法和调洪演算法，流域水情预报方案主要包括新安江模型、水箱模型的模拟精度和检验精度、实时校正模型预报和施工期到运行期水文预报方案等。方案采用1976-1985年，2005-2009年的水文资料对模型参数进行了率定和检验。监理组织中南勘测设计研究院水情水调工程公司水文预报专家，对雅碧江流域水情预报方案进行了审核，审核了编制方案所使用的基本资料，分析预报方案的模拟情况和影响模拟精度的因素，对预报方案的合格率进行了评价。在第二次联络会会议确认了水情预报方案报告中预报方案总体框架、水情预报流程。3.2设备安装调试3.2.1设备安装调试期2009年建设合同签订后，承包人根据合同的要求开展设备的采购和系统集成工作，并于2010年2月28日完成了系统设备的出厂验收。在系统设备的安装调试工程中，主要是遥测站网的安装调试工作艰巨。为了确保遥测站安装调试工作顺利进行，经过审核承包人的《系统建设开工申请》和系统安装调试技术方案，确认了设备、人员慕本到位，符合开工条件，于2010年3月16日发岀了安装调试的开工令。到2010年5月31日系统预验收开始前，系统设备安装调试工作基本完成。3.2.2管理措施设备安装调试实行进行全过程、全面的监督管理。在第二次设计联络会上审核了遥测站设备、中心站设备安装调试方案，重点分析了遥测站设备安装调试方案屮野外可能遇到的恶劣的交通条件、设备安装条件和应对措施。分析安装调试质量的影响因素，作好设备安装前的准备工作，检n查各项准备工作是否完备。遥测站的安装调试中，要求承包人严格按照操作规程进行，通过“旁站监理”的方式，对发现的问题及时责令承包人采取措施并给予解决。做好监理日记，随时记录施工屮有关质量方面的问题。3.2.3中心站系统的安装调试中心站于2010年3月16日在完成工地验货后开始安装调试工作，至2010年05月20H完成了以下工作：a）中心站计算机网络设备安装；b）数据库系统安装；c）水情自动测报系统与二滩水调系统之间互相转发数据；d）水情自动测报系统与中转工作站之间通过隔离设备进行数据传输；e）遥测数据接收软件调试，自动接收野外遥测站数据传输的数据，并可批量远程修改参数；f）水情自动测报系统平台软件安装调试；g）改正运行中数据联调出现的错误。3.2.4遥测站系统的安装调试系统遥测站的安装调试工作于2010年3月16日开始。具备安装条件的109个测站在2010年5月27日前完成了安装调试工作；2010年汛期完成了16个测站的安装调试；2011年汛前完成了4个测站的安装调试。共计完成了129个测站的安装调试工作。n遥测站安装调试日期见表3.2.4-K表3.2.4-1遥测站安装调试日期一览表序号站名安装日期序号站名安装日期1大桥2010-3-1634博科2010-3-232麦地沟2010-3-1635查布朗2010-3-233麻栗2010-3-1736渔门2010-3-234瓜别2010-3-1737国胜2010-3-245煌猷2010-3-1738温泉2010-3-246元宝2010-3-1839冷水簣2010-3-247和平2010-3-1840金河2010-3-258卫城2010-3-1841麦地2010-4-39茨达2010-3-1842张家2010-4-410乐跃2010-3-1943斜卡2010-4-411岔丘2010-3-1944九龙2010-4-512乌木2010-3-1945八美2010-4-813岔河2010-3-1946孜拖西2010-4-814长柏2010-3-1947龙灯2010-4-815左所2010-3-1948曲入2010-4-816云甸2010-3-2049普巴绒2010-4-817益门2010-3-2050恶古2010-4-918黄草2010-3-2051仲尼2010-4-9192010-3-2052八角楼2010-4-1020永i2010-3-2153甲斯孔2010-4-1021普威2010-3-2154瓦口2010-4-1022前所2010-3-2155色乌绒2010-4-1123撒连2010-3-2156吉居2010-4-1224头碾2010-3-2157普沙绒2010-4-1225者布凹2010-3-2158生古桥2010-4-1326坊hj2010-3-2159新都桥2010-4-1427阿比里2010-3-2260乌拉溪2010-4-1428棉械2010-3-2261拉日马2010-4-1529大草2010-3-2262亚卓2010-4-1630下麦地2010-3-2263大盖2010-4-1731黄泥巴2011-3-2364新龙2010-4-1832共和2010-3-2365皮察2010-4-1833宣洼2010-3-2366君坝2010-4-18n续表3.2.4-1遥测站安装调试日期一览表一序号一站名安装日期序号站名安装日期67泸宁2010-4-2399官地气象2010-5-2468黄水2010-4-24100锦屏一级导进口2010-5-2469罗乜2010-4-24101黄水引水渠2010-5-2470树河2010-4-24102锦屏一级导出口2010-5-2471湾滩2010-4-24103桐子林气象2010-5-2572小得石2010-4-25104大水沟2010-5-2573列瓦2010-牛25105锦屏二气象2010-5-2574桐子林2010-4-25106桐子林围堰下2010-5-2575三滩大桥2010-牛25107磨房沟2010-5-2576米易2010-4-26108二滩坝上雷达2010-5-2677下田镇2010-4-26二滩坝前2010-5-2778麦地龙2010-牛26Iuy二滩尾水2010-5-2679913林场2010-4-26110德差2010-5-3080912林场2010-4-26111柯拉2010-5-3181甲米2010-4-27112苦则2010-5-3182盖租2010-4-27113觉吾2010-6-183呷姑2010-牛27114呷柯2010-6-284四合2010-4-27115甘孜2010-6-385泸沽2010-5-21116炉霍2010-6-486孙水关2010-5-21117甲根坝2010-6-587官地围堰下2010-5-22118孟底沟2010-6-688健美2010-5-22119两河口气象2010-6-2489锦屏2010-5-22120巴基2010-7-390子耳2010-5-22121共科2010-8-2591官地围堰上2010-5-22122道孚2010-8-2892打罗2010-5-23123濯桑2010-9-293洼里2010-5-23124东谷2010-9-494巴折2010-5-23125泥柯2010-9-495岳家铺子2010-5-23126雅江2011-3-1696锦屏一气象2010-5-23127扎巴2011-5-397锦屏二级猫貌滩2010-5-23128给地2011-5-4按照合同技术条款、规范要求监理对每一测站的安装设备进行了检验，性能指标及参数均满足合同要求。2010年5月24H监理签发了系统设备安装调试验收合格证书。3.2.5中心站软件屮心站软件在第一次设计联络会明确了系统信息流程、总体逻辑结构、系统的基本功能、性能、安全和运行环境等。n软件开发过程中开发人员保持与系统主要使用人员沟通。软件开发以实时预报作业为中心，全面实现系统的设计功能，为使用者提供友好的操作界面和快捷的作业流程。2010年5月24日，业主、监理和承包人在成都召开了屮心站软件出厂验收会。出厂验收测试在系统中心站进行。通过出厂验收会，按测试大纲，对软件功能进行逐一测试，并组织专家审核。3.3试运行3.3.1试运行期合同规定系统试运行阶段为系统预验收后进入试运行状态起12个月。试运行期间，承包人负责修改系统错误，完善功能，并保持系统运行相对稳定。由于2010年汛期设备出现了较多的故障，试运行期延长到2011年汛期结束。到系统完成竣工验收，系统试期超过18个月。3.3.2试运行期会议试运行阶段，对设备故障进行统计和分析原因，通过扩大范围的巡检，消除故障隐患。通过业主、监理、承包人、和设备厂商共同参加的交流会以及业主、监理和承包人参加的协调会，对系统岀现的问题进行会诊，并提出处理意见和整改要求。试运行期间召开了2次设计联络会、1次交流会和2次协调会。a)2010年7月23日在成都召开第三次设计联络会上会议讨论了《四川省雅碧江流域水情自动测报系统设备采购及系统集成系统试运行阶段性报告》，b)2010年9月29日，在成都举行了试运行阶段交流会，就试运行阶段系统出现的问题进行深入分析和充分讨论，提出相应解决办法，并形成会会议纪要。c)2011年5月31日，在成都举行了2011年试运行阶段协调会，就汛期巡检维护情况进行充分讨论，并形成会会议纪要。d)2011年9月28日，在成都举行了2011年试运行阶段第二次协调会，会议听取了系统维护情况和试运行情况，对系统试运行指标做出评价，对预报评定及方法、资料准备、后续工作进行充分讨论，并形成会会议纪要，启动竣工验收准备工作。e)2011年11月18日，在成都主持召开了四川省雅碧江流域水情自动测报系统设备采购及系统集成第四次联络会，会议对雅碧江流域水情自动测报系统n的试运行和水情预报的评定进行了讨论。3.3.3设备运行3.3.3.1中心站设备在试运行期间，中心站网络运行正常，运行岀现过3次故障。a)2010年6月12R,中心机房断电时间超过UPS承受最大载荷时长，造成中心站机柜所有设备断电关闭。b)2010年11月12日，数据库服务器硬盘出现坏道，惠普公司进行了硬盘更换。c)2011年8月8日，KVM切换器出现故障，惠普进行设备维修。3.3.3.2遥测站设备试运行期遥测站网月故障测站及修复情况统计见表3.3.3-1。2010年7月和10月份发生故障测站数最大，为5个测站，低于系统遥测站总数的5%。系统投入试运行开始的2010年7月〜10月故障测站数较多，2011年故障测站数明显减少。测站出现故障的主要原因是RTU设备故障、光板被盗和通信信道故障。n表3.3.3-1试运行期遥测站网月故障测站统计表年月故障测站数未能及吋维护原因当月发生上月遗留总计修复2010年06月20202010年07月51612010年08月268道路塌方2010年09月32472010年10月50542010年11月12332010年12月01122011年01月3140安全因素2011年02月2460安全因素2011年03月05512011年04月00052011年05月10102011年06月11202011年07月11122011年08月3142011年09月02223.3.4测站通信试运行期每月畅通率及可用度统计如表3.3.4・1。表3.3.4-1试运行期每月测站畅通率及可用度统计表年月畅通率(%)可用度低于100%测站个数W90%90〜99%总计2010年6月97.6222010年7月98.155102010年8月97.978152010年9月98.174112010年10月97.993122010年11月96.983112010年12月98.35492011年1月96.738112011年2月98.298172011年3月97.4818262011年4月97.646102011年5月98.81012011年6月99.11232011年7月99.22022011年8月99.34152011年9月99.4246n系统月畅通率均超过95%,2011年6〜9月份畅通率达到99%以上，趋势上月份畅通率逐渐増加并趋于稳定。系统月畅通率满足合同规定的要求。试运行期大部分测站月可用度达到100%,只有有少数测站可用度低于100%o测站畅通率、可用度低的测站的主要原因是测站无GSM信号、测站设备故障和北斗卫星通道出现问题。3.3.5屮心站软件在试运行期间，中心站软件总体运行情况良好。承包人根据用户要求对软件功能、界面进行了修改和完善。完善的功能包括水情自动测报与人工报汛数据对比分析、水情测报系统与二滩水调自动化系统数据通讯、系统功能及界面、水情预报功能、水情自动测报数据自动校正、遥测站台帐管理等。3.3.6试运行期水文预报评定3.3.6.1评定方案雅碧江流域水文预报方案的预报范圉为雅碧江流域内31个断而的流量预报、施工区的施工水位预报。根据资料条件选择两河口、锦屏一级、官地、二滩、湾滩5个评定断面。评定项目为水位和流量。按《水文情报预报规范GB/T22482-2008》中的相关规定和评定方法进行评定。3.3.6.2作业预报评定2010、2011年两个汛期的作业预报流量合格率统计结果如表3.3.6-1。锦屏一级、官地这两个断而预报精度比较高，预见期6小时、12小时合格率都超过85%。二滩断面预报精度也稍好一些，预见期6小时、12小时合格率都超过70%,较低的原因是实测流量是通过入库反推得到，影响预报精度的评定。两河口断面2010年合格率比较低，但2011年合格率超过70%。2010年上游水文站的资料不全影响了预报作业。n湾滩断而预报精度比较差，主要原因是湾滩断而正处于湾滩水电站下游，受屯站发电、泄洪、拦蓄等影响大，导致预报精度低。表3.3.6-1作业预报流量精度统计表合格率:％年份测站名称新安江模型水箱模型6h12h18h24h6h12h18h24h2010两河口67.953.34639.864.449.641.736.8锦屏一级98.393.884.668.498.494.985.869.1官地98.491.382.974.898.991.682.774.5二滩87.879.367.156.68&97665.357.7湾滩17.622.720.319.617.72320.21&92011两河口86.379.873.263.683.873.267.862锦屏一级96.691.274.553.297.994.180.257.2官地94.88&574.666.494.887.873.865.6二滩77.57363.75676.17162.956.3湾滩17.41613.51016.716.113.29.72010.2011年两个汛期的作业预报水位平均误差统计结果如表3.3.6-2o水位系数预报方法，原理简单，预报精度较高，而调洪演算法由于外部资料误差，造成了调洪演算法误差比较大。表3.3.6-2作业预报水位平均误差统计表水位：m年份测站名称水位系数法调洪演算法6h12h6h12h2010两河口导进口0.190.3两河口导出口0.150.24锦屏一围垠上0.110.160.740.74锦屏一围堰下0.040.070.060.08景峰桥0.070.110.120.11锦屏二猫猫滩0.070.10.130.11大水沟0.090.16官地围上0.080.170.870.88官地围堰下0.040.070.040.072011两河口导进口0.160.22两河口导出口0.090.13锦屏一围堰上0.080.120.990.97锦屏一围垠下0.040.060.050.06景峰桥0.10.140.130.14锦屏二猫猫滩0.110.150.140.15大水沟0.090.16官地围上0.130.180.540.59官地围堰下0.050.070.050.06n3.3.6.3场次洪水预报评定在试运行期间，雅碧江流域发牛了4场洪水，以中游测站锦屏站的实测流量进行分析。20100628号洪水的洪峰流量为3240m3/s,20100720号洪水的洪峰流量为4330m%,20100826号洪水的洪峰流量为4690m3/s,20110714号洪水的洪峰流量为5890m3/so其屮20110714号洪水达到两年一遇洪水。4场洪水均为小洪水。预报流量结果采用的是新安江模型，水位预报结果采用的是水位系数法。场次洪水预报流量精度统计见表3.3.6-3。洪峰预报课差、洪量预报谋差、确定性系数等指标均比较好。由于两河口断面以上水文站缺少实测资料，两河口断面2010年的2场洪水预报精度偏低。表3.3.6-3场次洪水预报流量精度统计表洪号测站名称洪峰误差统计（m'/s）洪量误差统计（亿代）确定性系数预报实测误差预报实测误差20100628两河口17801790-0.56%20.00420.086-0.41%0.74锦屏一332032402.47%33.5533.540.03%0.99官地413041300.00%40.62940.6090.05%0.99二滩394039170.59%39.38239.3550.07%0.9720100720两河口20302130-4.69%14.16514.0270.99%0.87锦屏一43004330-0.69%25.94625.959-0.05%1官地509050700.39%31.15631.173-0.06%0.99二滩542053042.19%35.72135.6210.28%0.9320100826两河口17202050-16.10%9.96610.06-0.94%0.71锦屏一46304690-1.28%25.75625.7470.03%0.99官地580057001.75%30.87130.891-0.07%0.99二滩628061202.61%32.61132.5110.31%0.9820110714两河口320031202.56%14.93414.956-0.14%0.87锦屏一594058900.85%32.88832.7690.36%1官地735069106.37%39.49839.586-0.22%0.99二滩750071005.63%35.59535.675-0.22%0.97场次洪水预报水位平均误差统计见表3.3.6-4。4场洪水预报水位平均误差较小，尤其是锦屏一围堰下、官地围堰下、景峰桥等。如两河口导进、两河口导出产牛误差的原因主要是由于流量预报造成的。施工区导进口的水位测量误差较大，也是产生水位预报评定误差的原因。表3.3.6-4场次洪水预报水位平均误差统计表水位:mn测站名称洪号20100628201007202010082620110714两河口导进口0.190.270.530.27两河口导出口0.160.220.420.21锦屏一围堰上0.130.130.210.14锦屏一围堰下0.050.040.090.14景峰桥0.060.050.090.12锦屏二猫猫滩0.050.040.080.25大水沟0.130.070.190.16官地围堰上0.120.10.160.29官地围堰下0.050.050.060.083.4验收3.4.1系统出厂检验2010年2月27H〜28日，监理在北京主持召开了《四川省雅碧江流域水情自动测报系统设备采购及系统集成》出厂验收会。与会人员首先讨论通过了《四川省雅碧江流域水情自动测报系统设备采购及系统集成出厂验收大纲》，然后根据出厂验收大纲，对系统合同设备进行了验货及检验，采用随机方式抽取7套设备进行功能测试，形成《四川省雅碧江流域水情自动测报系统设备采购及系统集成出厂验收报告》。会议认为系统中心站设备、遥测站设备数量、规格、型号符合合同要求；遥测站功能测试、遥测设备高低温测试符合合同要求；同意系统设备出厂，中心站软件功能在系统预验收前测试。3.4.2中心站设备工地验货“四川省雅薯江流域水情自动测报系统设备采购及系统集成”合同中心站计算机网络设备于2010年3月10口由承包人运抵工地，存放于二滩水电开发有限责任公司办公楼19楼。2010年3月16日由业主、监理和承包人按合同要求在二滩公司进行设备工地验货。工地验货依据第一次设计联络会的《四川省雅碧江流域水情自动测报系统设备采购及系统集成技术施工设计报告》“中心站计算机网络设备清单”和《四川省雅奔江流域水情自动测报系统设备采购及系统集成FAT测试报告》的“屮心站设备核对结果清单”进行。经逐一检查，设备包装完好、数量相符、包装箱内设备与装箱单一致，设备的规格、型号和系列号与FAT结果一致。中心站计算机网络设备验货合格。n3.4.3遥测站设备工地验货为了减少搬运距离，设备工地验货分别在成都、西昌、两河口进行。骑货由监理工程师代表主持，在业主和承包人代表参与下进行，通过开箱检查，核对设备的品牌、规格、型号和数量。遥测站合同设备分别于2010年3月15日于西昌，4月10日于两河口，4月25日、5月20日于西昌和7月22日于成都进行设备工地验货。验货由监理主持,在业主和承包人参与的情况下进行，采取毎种类型的遥测站抽样开箱核对规格、型号等，按箱清点数量的核对方法。工地验货依据第一次设计联络会的《四川省雅碧江流域水情自动测报系统设备采购及系统集成技术施工设计报告》、《四川省雅碧江流域水情自动测报系统设备采购及系统集成部分遥测站变更方案报告》和《四川省雅碧江流域水情自动测报系统设备采购及系统集成FAT测试报告》进行。工地验货情况详见《四川省雅碧江流域水情自动测报系统设备采购及系统集成设备工地验货记录》。验货的结果为设备的数量、规格、型号和系列号等与FAT结果一致。3.4.4中心站软件出厂验收2010年5月24R,监理在成都主持召开了四川省雅舂江流域水情自动测报系统设备采购及系统集成中心站软件出厂验收会。会前，5月21口〜22日由业主、监理及承包人组成测试小组，根据监理提出的《四川省雅碧江流域水情自动测报系统设备采购及系统集成中心站软件测试大纲》，对雅碧江流域水情自动测报系统中心站软件功能进行逐一测试，并形成《四川省雅舂江流域水情自动测报系统设备采购及系统集成中心站软件测试报告》。会议认为系统中心站软件中的遥测数据采集、实时数据监视预警、洪水预报、值班管理、数据查询分析、数据库管理功能基本符合合同要求；部分功能尚需完善；建议完善测站遥测数据预处理功能，优化人机界面。会议一致认为四川省雅薯江流域水情自动测报系统设备采购及系统集成中心站软件通过出厂验收。3.4.5系统预验收n2010年5月31日，监理在成都主持召开了四川省雅善江流域水情自动测报系统设备采购及系统集成预验收会。会上承包人作《四川省雅碧江流域水情自动测报系统设备采购及系统集成建设报告》和中心站软件系统的主要功能演示，监理作《四川省雅碧江流域水情自动测报系统设备釆购及系统集成监理工作报告》和《四川省雅碧江流域水情自动测报系统设备采购及系统集成系统预验收测试报告》。会议认为中心站系统功能、系统遥测站安装调试和各项功能基本满足合同要求；梯级水情预报方案满足雅碧江流域水电开发各个阶段的需要，符合合同要求;剩余未完成安装调试的遥测站具备安装条件后尽快安装；继续完善中心站软件；尽快完成合同变更手续；对存在问题的遥测站尽快整改。会议一致认为系统功能达到了合同中规定的系统预验收要求，同意通过系统预验收并投入试运行。3.5合同管理合同管理包括项FI建设有关合同，以及合同执行期间形成的文件和签署的会议纪要的履行。3.5.1合同文件合同文件包括项目建设合同、招投标有关文件和项目建设监理合同。合同协议书规定，合同协议书（包含合同谈判备忘录及补充协议）、中标通知书、投标文件澄清备忘录、合同条款、合同价格表、技术条款、招标文件含补遗文件、投标文件、构成合同的其他文件组成本合同不可分割的部分。招标文件及经双方确认的与本合同相关的其它书面文件均为本合同之有效组成部分。其中涉及修改和新增的部分，以双方最终确认的文件为准。合同文件的各部分，应认为是互为补充和解释的。但在有含义不清或有矛盾时，以合同文件的顺序在前者为准，同一顺序者以时间在后者为准。3.5.2设计联络会文件和会议纪要为协调合同设备设计、安装、软件编制、试运行及其它方面的工作，保证本n合同有效、顺利执行，业主与承包人召开的项目建设各方参加的设计联络会就系统的有关问题进行审查、协商讨论，形成纪要并经参会各方签署。设计联络会的纪要及附件为项目建设合同的主要补充文件。3.5.2.1第一次联络会2009年10月29口，业主在北京主持召开了四川省雅碧江流域水情自动测报系统设备采购及系统集成第一次联络会。会议确认了技术施工设计报告中主要内容，包扌舌遥测站功能、中心站网络施工方案、中心站软件系统总体设计及洪水预报方案编制原则、项目建设总体施工安排、项目的安全及文明施工。会议确认了遥测站位置、北斗卫星设备、太阳能光板和蓄电池、GSM通信方式等达成的变更。3.5.2.2第一次三方联络会2010年1月8H,业主主持召开了四川省雅碧江流域水情自动测报系统设备采购及系统集成第一次三方联络会。会议是雅碧江流域水情自动测报系统设备安装监理合同签订Z后业主、承包人以及监理单位的第一次联络会，监理单位正式履行合同。与会人员就系统建设进度、存在的问题及下一步安排等达成一致意见。3.5.2.3第二次设计联络会2010年3月8H,业主在成都主持召开了四川省雅碧江流域水情自动测报系统设备采购及系统集成第二次联络会。会议确认了水情预报方案报告屮预报方案总体框架、水情预报流程、主要内容、新安江模型、水箱模型、实吋校正模型预报结果精度检验和施工期到运行期水文预报方案调整。确认设备存储运输及安装调试方案中的系统设备存储及运输方式、系统设备妥装调试方案和遥测站具体安装方案。会议就部分遥测站方案变更报告达成一致意见。3.5.2.4第三次设计联络会根据工程进度安排和合同规定，业主、监理和承包人于2010年7月23日在n成都召开第三次设计联络会，会议讨论了《四川省雅碧江流域水情自动测报系统设备采购及系统集成系统试运行阶段性报告》，讨论并通过了《四川省雅碧江流域水情自动测报系统设备采购及系统集成上游部分测站及黄水渠道变更方案报告》、《四川省雅碧江流域水情自动测报系统设备采购及系统集成系统试运行方案》、《四川省雅碧江流域水情白动测报系统设备采购及系统集成系统中心站及遥测站巡检工序卡》和完善意见。3.5.2.5第四次设计联络会2011年门月18H,业主在成都主持召开了四川省雅碧江流域水情自动测报系统设备采购及系统集成第四次联络会，会议对雅磐江流域水情自动测报系统的试运行和水情预报的评定进行了讨论，会议认为系统试运行各项指标符合合同屮规定的竣工验收要求，同意进行竣工验收工作。3.5.3合同变更3.5.3.1第一次变更在第一次联络会上通过遥测站位置、北斗卫星设备、太阳能光板和蓄电池、GSM通信方式等达成的变更。增加一套标准型指挥终端；上游三个雨量站因交通和通信原因改变位置：下拖变更为亚卓，给地变更为所地，亚火变更为觉吾。3.5.3.2第二次变更第二次联络会上通过，新增两河口导进、两河口导出、锦屏水电站景峰桥、大水沟4个水位遥测站，8个遥测水文（位）站的设备变更。变更情况见表3.5.3-1on表3.5.3-1第二次变更一览表序号站名原设计方案更改后方案1麦地龙雷达式水位计气泡式水位计2呷姑雷达式水位计气泡式水位计3湾滩雷达式水位计气泡式水位计4泸沽浮子式水位计雷达式水位计5桐子林浮子式水位计接入一转二的转换头6巴基浮子式水位计气泡式水位计7锦屏二级围堰上雷达式水位计气泡式水位计8二滩坝前雷达激光式水位计雷达式水位计9桐子林围堰下雷达式水位计气泡式水位计10景峰桥无雷达式水位计11大水沟无雷达式水位计12两河口围垠H无雷达式水位计13两河口围堰下无雷达式水位计14吉居北斗/海事北斗/GSM3.5.3.3第三次变更遥测站所使用的充电控制器为德国STECA的Solsum6.6B充电控制器变更为HR9000充电控制辭。此次变更经过了监理审核，并经业主同意。此次变更没有费用的改变。3.5.3.4第四次变更第三次联络会上通过,5个水文（位）站的设备的变更，在黄水引水渠处新增一套浮子式水位计。变更情况见下表3.5.3-2o表3.5.3-2第三次变更一览表序号站名原设计方案更改后方案1雅江浮子式水位计气泡式水位计2道孚浮子式水位计格雷码接口3黄水渠道无浮子式水位计4泥柯浮子式水位计气泡式水位计5东谷浮子式水位计气泡式水位计6濯桑浮子式水位计气泡式水位计3.5.4合同管理效果监理从项目工程的特点出发，对项目建设合同的质量、进度和投资进行充分分析，掌握质量、进度和投资控制的关键点，拟定切实可行的管理措施。对合同执行中可能存在的问题作到早作准备、早沟通。由于不确定影响因素n很多，合同屮存在责任分割不清等问题。为了合同的顺利执行，监理坚持重视业主在系统建设中的作用，加强与业主和承包人的沟通和协商，使参与方对出现的问题能表现出理解，共同寻求解决的方法。在合同执行期间主要由项目建设三方参与的设计联络会是合同履行过程中一个有效的管理措施。虽然合同执行屮出现了影响工程进度和质量的问题，通过在业主和承包商Z间的沟通和协商，没有发展成索赔、罚款等合同争端。3.6投资控制3.6.1控制目标工程建设合同总价为¥8,980,000元（捌佰玖拾捌万元），其中含备用金为¥1,000,000元（壹佰万元）。总投资控制在合同总价以内。备用金在有变更项目或新增项目时，且结算已超出合同价格时经审核后使用。控制所使用的备用金总额不超过合同屮备用金额。3.6.2工程投资控制工程投资的控制措施主要包括制定使用资金计划和对变更项目的审核。a）编制使用资金计划按照合同条款第16项的支付规定，费用共按5次进行支付。b）变更费用审核由于系统需求的变化和测站安装位置的调整，相应地发生工程项目的变更和建设费用的变更。变更的实际程序是，由承包人提出技术方案，然后提交设计联络会上审核通过。承包人根据会议结论提出变更申请，经监理审核确认。在3次设计联络会会议上通过了3次有费用发生的工程变更方案，并确认了变更费用计算的原则。工程变更方案主要确认了变更设备的类型和数量。变更费用的计算原则是：工程变更中合同己有的设备或项目，按合同中己有的报价或价格执行；合同中没有的设备或项目，以不高于承包人最近一次相同类型合同中的设备或项目的报价n或价格执行。工程变更情况和合同屮间结算价计算详见表3.6.2-K表3.6.2-1工程变更情况和合同中间结算价计算表序号审核日期工程变更情况增加金额元备注12009-10-29增加北斗卫星指挥型通讯终端一套79,616方案在第一次联络会确认22010-03-08地龙、呷姑等遥测站建设变更519,914方案在第二次联络会确认32010-07-03上游部分测站及黄水渠道测站建设变更396,074方案在第三次联络会确认4增加金额合计995,6045合同中间结算价8,975,604合同总价■备用金+增加金额合计确认合同中间结算价为¥8,975,604元（大写：捌佰玖拾渠万伍仟陆佰零肆元）。3.6.3工程款结算按照合同条款的支付规定、工程项目的建设进度、合同执行已达到的支付条件和对承包人支付中请的审核，工程建设合同款已支付了3次。在签订合同后，业主己支付承包人合同总价10%的费用，即¥898,000元（大写：捌拾玖万捌仟圆整）。2010年7月24日，在签发了“合同设备工地验货合格证书”后，监理审核批准了承包人“四川省雅碧江流域水情白动测报系统设备采购及系统集成”项目第二笔系统建设工程合同款的付款申请，支付金额为人民币¥3,592,000元（大写：塞佰伍拾玖万贰仟圆整）。2010年10月25H,监理审核批准了承包人“四川省雅舂江流域水情自动测报系统设备采购及系统集成”项目第三笔系统建设工程合同款付款申请，支付至屮间结算价80%的价款。本次支付款为人民币¥2,690,483元（大写：贰佰陆拾玖万零肆佰捌拾畚圆整）。累积完成的支付款¥7,180,483元（大写：渠佰壹拾捌万零肆佰捌拾養圆整）约占合同额的80%,剩余未支付金额约占合同额的20%03.7进度控制3.7.1施工进度控制目标进度控制目标是在确保参与建设的业主、监理和承包人的生命财产安全，确n保工程质量的前提下制订总进度计划。总进度控制主要考虑：a）根据水情自动测报系统的性质，要保证系统在汛前投入试运行，并有一个完整的汛期实现了稳定的试运行。b）总进度中要确保竣工验收在2011年完成。3.7.2对工期不利因素的处理合同项R中心站软件需要针对雅薯江流域的特定情况进行开发，而开发所需的工期估计困难。由于软件的难度和复杂性，屮心站软件开发是影响工程进度的重要因素之一。流域水情预报方案编制的完成也影响流域水文预报软件的开发，如果中心站软件与遥测站设备一同进行出厂验收，遥测站的安装调试工作就很难开展。所以将系统出厂检验的中心站软件单独推后进行。遥测站网建设期间的天气、土建条件、交通条件影响到遥测站安装调试的进度，因为这些属于人力不可抗拒的因素。出现这些情况时，调整了遥测站安装调试的计划行程，确保具备安装条件的测站按期安装。3.7.3进度控制措施按照合同文件有关规定和要求进行施工组织和进度计划的安排，按照合同目标控制点控制总进度计划。在合同执行过程中，出现重大的进度变化时与业主和承包人充分协商，双方达成一致。在系统工程建设中，中心站建设包括雅碧江流域水情预报方案编制和中心站软件开发，进度控制的关键是中心站软件开发。遥测站网建设包括设备采购及集成、设备安装调试，进度的关键是遥测站设备的安装调试。确保项冃进度的关键路线，优化项目进度计划，合理安排工期。在不影响系统预验收等关键节点的完成时间前提下，屮心站软件开发和遥测站设备的安装调试并行进行。在安装调试过程中用表格和图形进行进度分析。采用了逐日测站安装数表和累积安装测站数过程图，统计实际安装天数，停工天数，一日最多安装站数，连续停工的时间等。在诸多影响因素中，在3~4月份的高原雨雪封路属于不可抗力，测井土建工作未完成、道路不通和不具备安装条件等，这些不属于承包人的原因。设备未及时发货等原因屈于承包人的责任。承包人在第二次设计联络会上提交并通过的《设备运输存储及安装调试方案》中的遥测站设备运输计划为2010年3月3日至3月8n日完成中下游遥测站设备的包装、发货工作。实际上系统设备除第1次外，第2次发货到了2010年4月份，第4次在2010年5月份到工地,第5次是2010年7月份才运到成都。属于承包人原因的，通过监理工程师通知，特别督促承包人加快工程进度。宙于的2010年汛期设备出现了较多的故障，试运行期延长到2011年汛期结束。3.8安全管理监理工作已“杜绝人身死亡事故、重大设备安全事故和其它重大事故”为安全工作目标。为确保目标的实现，监理部在贯彻“安全第一、预防为主、综合治理”方针的同时，强化措施，狠抓落实。要求承包人的施工技术方案必须有安全控制措施，尤其是交通方面、设备防盗、设备施工工序、水位井上作业的安全措施等。总监与现场安装调试人员的联系屮，要专门强调安全，强化安装调试参与人员的安全意识，督促安全防范措施的落实。监理工程师在旁站过程中,发现安全隐患，事故隐患,及时指令解决，使不安全因素消灭在萌芽状态。进入雪域高原的车辆与在低海拔平原地区时的表现会截然不同。强调车辆保养的安全措施。高原交通条件恶劣，强调不能为赶进度晚上行车。在高原藏区和其他少数民族地区，了解少数民族习俗，坚持尊重少数民族、维护民族团结。注重文明施工，强调环保意识。在项FI的建设期间，遥测站的安装调试、巡检、维护过程中人身和设备安全管理缺乏可靠的保证，而在运行期间高原藏区的遥测设备也常常遭到破坏。安全管理制度需要制定的更加明细，项目建设参与方要加强安全措施，增加安全管理的投入。3.9信息管理信息管理包合同文档管理、监理文档的编写和管理。合同文档包括建设合同、投标文件、设计联络会会议纪要、项目组织实施方案、技术方案、项目进度计划、人员组织管理计划等内容。掌握好合同文档是作好监理工作的前提。监理文档主要包括监理大纲、监理规划、监理日志、监理月报、监理年报、监理工作报告、验收报告、监理总结报告、合同变更审核等。n监理文档按照业主档案归档的要求归入业主档案馆。信息管理在系统监理工作中是必不可少的重要工作，监理文档是系统建设监理工作的重要成果。由于工作场地的流动，监理没有固定的办公地方，纸质文档的管理存在很大的困难。实际工作屮特别注意电子文档的完整和管理，利用电子文档可以提高文档检索、阅读等效率，可以更好地使用文档。因为木监理项目较小，合同文档和监理文档数量小，釆用的手工管理方法基本满足了工作的要求。如利用信息管理软件，将提高信息管理的效率，确保信息的完整和安全。4监理效果综合评价4.1质量控制检查与测试是水情自动测报系统工程重要的质量控制手段。系统合同设备的质量控制由设备制造、安装调试等过程控制组成。设备制造过程中检查了承包人的质量保证体系，检查器材合格证、产品合格证和设备性能考核记录。出厂验收和工地验货是确保设备的安装调试和工程质量的重要控制环节。出厂验收核对设备的品牌、规格型号和数量，检查外购设备的合格证、设备检测记录和调试报告、设备考核记录和报告，并进行设备功能运行测试。工地验货是在设备安装调试的集散地成都、西昌和两河口，与业主和承包人一起，通过开箱检查，核对设备的品牌、规格、型号和数量。设备安装调试实行旁站监理，做好监理日记，随时记录施工中有关质量方而的问题。通过月报进行工程质量分析。对发现的一些不符合规定的情况，作了及时的处理。在设备安装调试结束后组织了系统预验收测试。试运行期的故障通过业主、监理、承包人、和设备厂商共同参加的交流会形式处理。在系统试运行结束后组织了系统竣工验收测试。流域水情预报方案以评审的形式，根据专家的意见在设计联络会上形成对方案报告的审核意见。中心站软件的质量在软件需求分析和验收测试环节进行控制，在第一次设计联络会上业主与承包人明确了详细的软件需求。在软件岀厂验收时，按软件的功能编制测试大纲，经业主、监理和承包人一起对软件功能进行逐一测试，并形成测试结论。n经过系统预验收测试和试运行期的完善，系统的遥测数据采集、实时数据监视预警、洪水预报、值班管理、数据查询分析、数据库管理等功能均达到了合同的要求。4.2投资控制投资控制方面，监督施工合同的履行，维护业主和施工承包人的止当权益。做到支付准确、及时，未发生计量支付方而的错误。监理部对投资控制制定了有效措施，确保了雅碧江流域水情白动测报系统设备采购及系统集成（除合同外新增项目增加投资外）投资控制在合同约定的范围内。在合同管理方面，合同条款得到认真履行，变更问题得到认真处理，未发牛过因监理工程师的原因造成的索赔和对工程的不利影响。按业主的授权，对工程变更及时进行审核，报业主审批。监理始终坚持“公正、独立、自主”的工作原则，既避免了业主不必要的损失，又维护了承包人的合法权益，使业主、监理和承包人三方保持了良好的工作关系，变更问题通过友好协商的方式得到解决。4.3施工进度控制中心站建设的关键是中心站软件开发，而遥测站网的关键是遥测站设备的安装调试。合同执行过程屮，中心站软件开发和遥测站设备的安装调试都出现了延迟。中心站软件出厂验收比第一次设计联络会确定的时间推迟了较长的时间。由于中心站软件开发可以与遥测站安装调试并行进行，所以并没有影响系统的投入运行。遥测站设备的安装调试比合同要求也推迟了一段时间。但没影响到汛期到来之前系统的投入使用。少数遥测站因为水位测井未完工、缺乏交通道路和测站处电站工程施工的影响外，具备安装条件的遥测站都完成了安装调试。试运行期由于开始时设备出现的故障太多，2010年汛期后无法对系统运行作出评价。为了遥测设备和预报软件的试运行经历一个完整的汛期，业主和承包人均同意试运行期延长至2011年汛期结束。虽然在系统建设过程中进度受到各种因素的影响，监理工程师积极主动协调业主尽快解决，避免因外界协调不及时影响施工进度。通过业主对外界影响因素积极协调、承包人加大资源投入、监理工程师严格控制，使雅薯江流域水情自动测报系统设备采购及系统集成工程基本实现合同约定的工期目标。n4.4施工安全与环境保护为了实现合同施工安全与环境保护管理目标，使安全管理工作逐步走向规范化、标准化轨道。我部本着“安全第一、预防为主、综合治理”的原则，在安全管理工作方面我部主要采取的措施是：首先检查施工承包人安全与环境保护管理体系是否健全、人员是否到位、责任是否落实。领导重视，只有领导对安全生产与环境保护理念的高度重视，才能使国家安全牛产法律、法规及相关程序文件得到有效落实。在设备安装调试阶段，检查承包人安全与环境保护管理制度是否健全，措施是否到位，现场重点监督检查安全与环境保护管理制度和措施的落实情况。检查督促承包人建立健全安全管理工作体系和安全管理制度；督促承包人认真执行国家及有关部门颁发的安全生产法规和规定。检查安全措施执行情况、安全事故及处理情况、环境保护情况。遥测站查勘和安装调试过程中，因交通条件恶劣，强调交通安全管理措施；进入高原藏区和其他少数民族地区前，首先了解少数民族习俗，坚持尊重少数民族、维护民族团结。监理工程师现场跟踪检查。加强现场人员的安全教育和培训，要求承包人特种工作人员必须进行安全培训、考核，持证上岗。通过监理工程师对安全与环境保护管理工作常抓不懈和承包人对安全与环境保护管理工作的高度重视，在设备安装调试过程中未发生任何安全事故与事件和破坏环境的情况发生，使雅舂江流域水情自动测报系统设备采购及系统集成工程安全与环境保护工作取得了良好的效果。5经验与建议5.1强调协调工作工程的特点具有施工面广、施工复杂、设备类型多、设备数量大、工作场地极为分散等。系统的前期工作不足，如设计的深度不够，遥测站的查勘工作不足,部分测站甚至没有到现场的道路。系统中大量的软件开发，难以确定软件开发的工作量和工作进度，软件开发的需求工作深度不足更是加重了软件质量和开发进度的风险。由于不确定影响因素很多，合同中存在责任分割不清等问题。为了合同的顺利执行，监理坚持重视业主在系统建设中的作用，加强与业主和承包人的沟通和n协商，使参与方对出现的问题能表现出理解，共同寻求解决的方法。5.2技术标准工程具有专业跨度大的特点，涉及到计算机、通信、软件、水文测报、水文预报等专业，牵涉到的行业标准很多。水文专业现有技术标准数量多，水文专业的复杂性和一些技术的发展不成熟，使得规范控制难以操作。通信和计算机技术应用方面的技术标准落后于实际应用情况。要特别关注技术标准的收集和管理。5.3出厂验收由于遥测站的数量多，受场地大小和时间安排的限制遥测站的出厂验收没有采用完全测试，遥测站功能检查、遥测设备进行高低温试验和遥测站功耗测试是按设备总数5%的数量随机抽样测试。在遥测设备安装调试阶段出现的进度问题，以及在试运行阶段出现的设备故障问题，说明了出厂验收的范围和深度的不足。除了系统的设备数量多和场地规模的限制外，在工厂难以模拟出现场的通信等条件。水情自动测报系统的出厂验收受系统特点的影响很难开展，在方法上需要进一步的探索和总结。5.4水文预报方案雅舂江流域集水面积达137Jkm2,地处西部高原山区，流域水文气象特性复杂。缺乏可靠和足够的水情分析资料，编制预报方案的资料数量和代表性不能满足规范的要求，方案的检验和评定也很难满足规范和合同的要求。在自动测报系统建成后，站网系统的代表性需要收集资料后进行分析。对水文预报方案的编制进行监理属于开创性的工作。木系统的水文预报方案的评定意见是在充分与业主和承包人协商的基础上，主要检查方案的结构合理性和对资料分析利用的充分程度后作出的。5.5遥测设备安装调试由于高原交通和气候条件，遥测站的安装调试岀现了很多不可预知困难。遥测站的查勘工作不足，设备安装调试前，个别站点没进行现场查勘。由于没有卫星和GSMn信号，一些雨量站的位置进行了变更。安装调试的进度常受阻于恶劣的天气和交通情况。遥测设备的安装调试进度可控性很差。由于缺乏交通道路，杨房沟站未完成设备安装。测站水位井未完工、或不具备设备安装条件，影响到水文（位）站设备安装调试进度。测站场地由于枢纽工程施工的影响推迟或无法安装设备，锦屏二期围堰下、两河口导进、两河口导出水位站还未安装遥测设备。由于交通条件的困难，设备的巡检、维护和排除故障工作异常艰难。水位站设备的安装受测站水流条件和安装条件的影响。浮子式水位计要注意进水口的高程和结构形式，气泡式水位计气管受水流冲刷和泥沙淤积影响严重，安装雷达式水位计时要考虑水面波动速度和仪器的灵敏度。由于采取了新的仪器设备，遥测设备的安装调试更需要熟练的技术人员和工作经验。5.6软件开发虽然建设合同为设备安装和系统集成合同，实际上涉及到大量的软件开发工作，如RTU软件、中心站软件和水文预报软件等。由于软件的开发过程不好管理，业主的需求在开发过程中才逐渐明确，开发过程在不断地调整和重复。由于软件开发过程的复杂性，软件开发的进度和质量也难以控制。由于对软件开发缺乏可控的管理措施，在合同和相关技术文件中也没有进行规定，实际上并没有对软件开发过程进行管理，只是对软件进行了出厂检验和联合测试。6系统遥测站数说明由于建设过程中的各种变更，出现了系统遥测站数量不同的情况。在项目建设合同中，雅碧江流域水情自动测报系统拟建128个遥测站，其中包括：水文（位）站43个、雨量站80个、自动气象遥测站5个。2010年3月8日第二次设计联络会上确定新增两河口导进、两河口导出、景峰桥、大水沟4个测站。在黄水引水渠处新增黄水渠道水位站。二滩坝前分别装有浮子式水位计和雷达式水位计两套设备，每套设备都有各n自的遥测终端、遥测站站号、不同的站名和不同的测站类型，软件上是作为2个测站进行管理的。报告中作为1个测站进行统计的。2010年8月，二滩公司与中水科技签订了《锦屏水电站自动气象监测设备采购补充协议》（合同编号：EHDCA-201061）o增加了13个自动气象站。分别为泸宁150米、泸宁200米、泸宁20米、泸宁75米、大坨150米、大坨200米、大坨20米、大坨75米、锦屏二气象1、锦屏二气象2、锦屏二气象4、锦屏二气象右岸1885、锦屏二气象左岸1885共13个自动气彖站。这13个气象站的建设工程没有进行监理。监理报告屮没有将其统计其屮。还有4个测站未完成安装，分别是锦屏二期围堰下、两河口导进、两河口导出水位站和杨房沟雨量站。7附7.1监理主要工作人员表7-1监理工作人员表姓名职务职称方健美总监理工程师教授级工程师邓志波副总监理工程师高级工程师徐新景监理工程师工程师张江涛监理工程师工程师晏忠林专业总工程师教授级工程师刘志云副专业总工程师教授级工程师冯永新总经济师教授级工程师刘京一副专业总工程师教授级工程师刘忠新室主任高级工程师7.2工程建设监理大事记1)2009年9月9R,二滩水电开发有限责任公司与北京中水科水电科技开发有限公司签订工程建设合同EHDCA-200943o2)2009年10月29口在北京召开了第一次设计联络会。3)2010年1月8日二滩水电开发有限责任公司与中国水电顾问集团中南勘测设计研究院签订工程建设监理合同EHDCA-200947,并在成都召开第一次三方联络会。4)2010年2月27日〜28日，在北京中水科水电科技开发有限公司系统设备出厂验收会。n1)2010年3月8日在成都召开了第二次设计联络会。2)2010年3月16日系统设备安装调试开工。3)2010年5月24H中心站软件出厂验收。4)2010年5月31日系统预验收，6月1日系统投入试运行5)2010年7月23日在成都召开了第三次设计联络会。6)2010年9月29口系统试运行阶段交流会。7)2011年5月31日，在成都举行了2011年试运行阶段协调会。8)2011年9月28日，在成都举行了2011年试运行阶段第二次协调会。9)2011年11月18R,在成都主持召开了第四次联络会。
