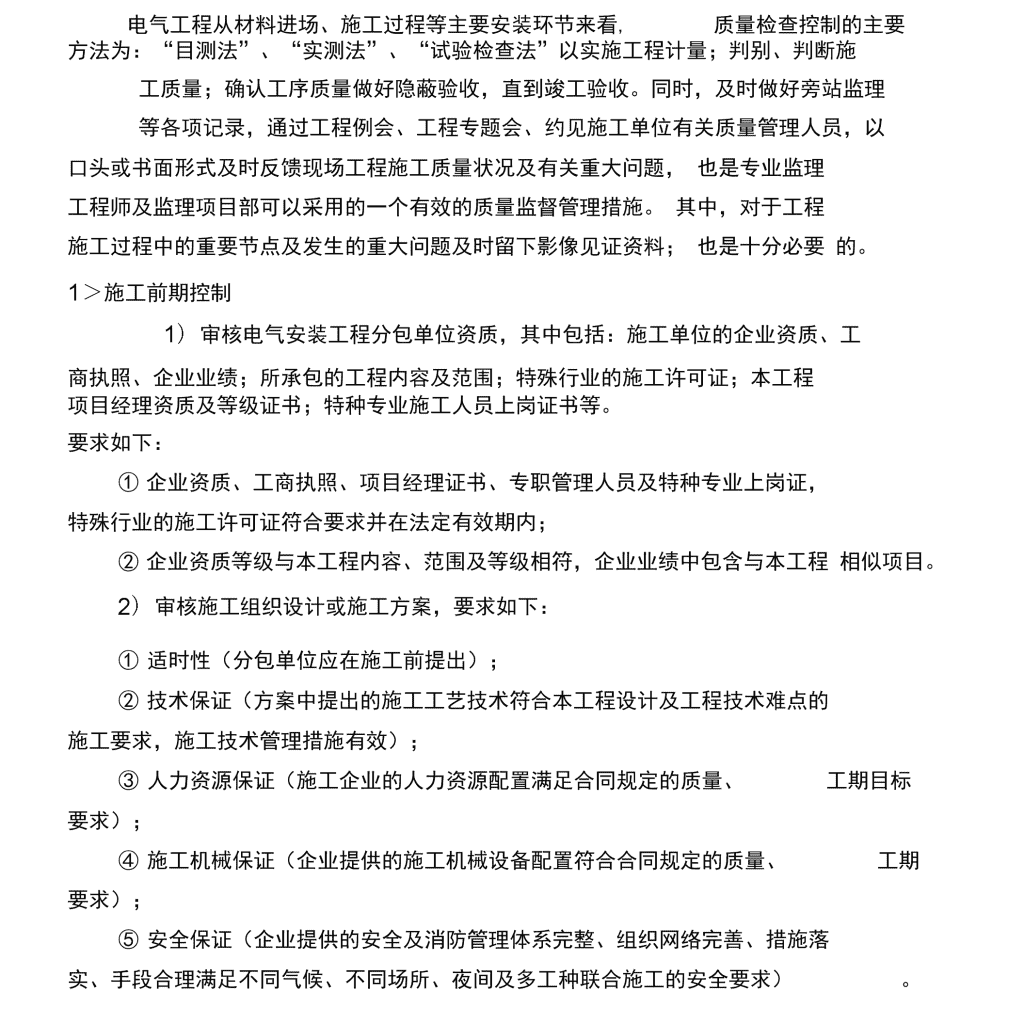

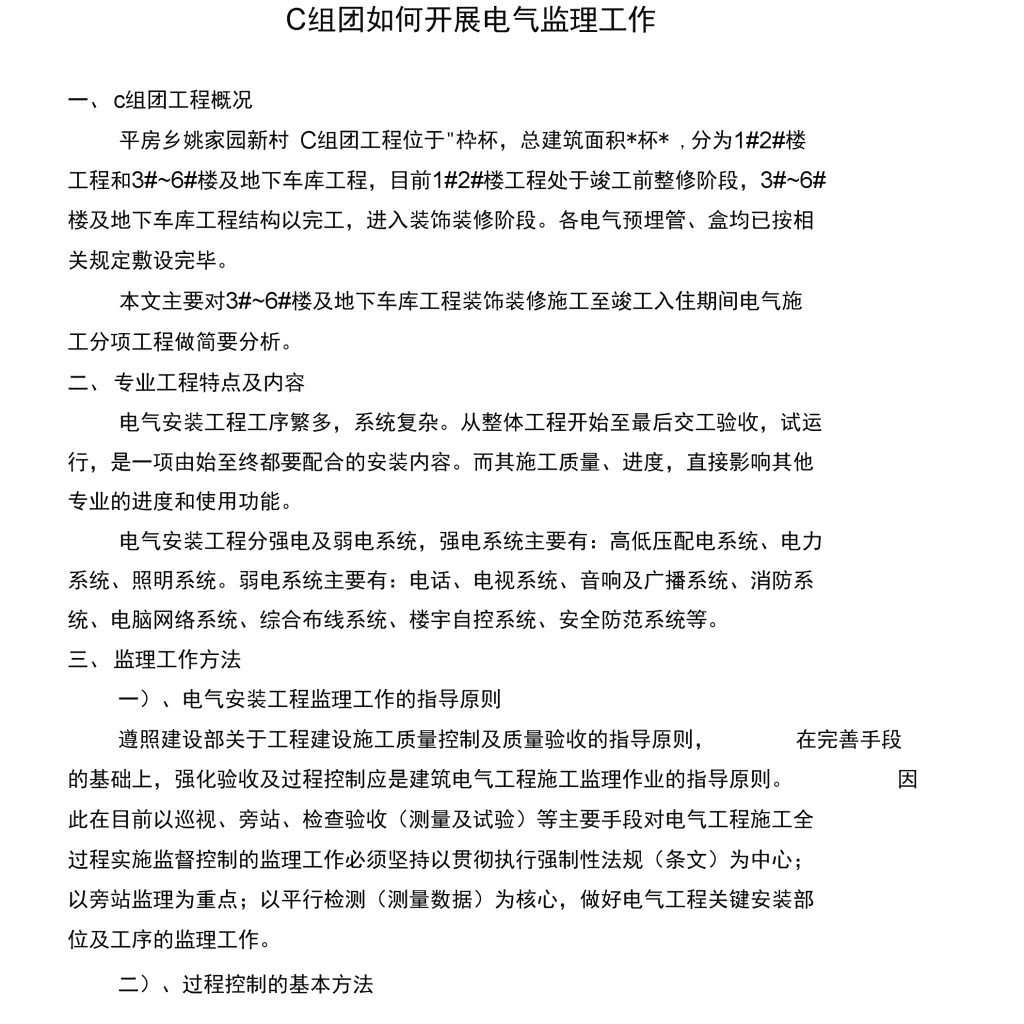

C组团如何开展电气监理工作一、c组团工程概况平房乡姚家园新村C组团工程位于"枠杯，总建筑面积*杯*,分为1#2#楼工程和3#~6#楼及地下车库工程，目前1#2#楼工程处于竣工前整修阶段，3#~6#楼及地下车库工程结构以完工，进入装饰装修阶段。各电气预埋管、盒均已按相关规定敷设完毕。本文主要对3#~6#楼及地下车库工程装饰装修施工至竣工入住期间电气施工分项工程做简要分析。二、专业工程特点及内容电气安装工程工序繁多，系统复杂。从整体工程开始至最后交工验收，试运行，是一项由始至终都要配合的安装内容。而其施工质量、进度，直接影响其他专业的进度和使用功能。电气安装工程分强电及弱电系统，强电系统主要有：高低压配电系统、电力系统、照明系统。弱电系统主要有：电话、电视系统、音响及广播系统、消防系统、电脑网络系统、综合布线系统、楼宇自控系统、安全防范系统等。三、监理工作方法一）、电气安装工程监理工作的指导原则遵照建设部关于工程建设施工质量控制及质量验收的指导原则，在完善手段的基础上，强化验收及过程控制应是建筑电气工程施工监理作业的指导原则。因此在目前以巡视、旁站、检查验收（测量及试验）等主要手段对电气工程施工全过程实施监督控制的监理工作必须坚持以贯彻执行强制性法规（条文）为中心；以旁站监理为重点；以平行检测（测量数据）为核心，做好电气工程关键安装部位及工序的监理工作。二）、过程控制的基本方法n电气工程从材料进场、施工过程等主要安装环节来看,质量检查控制的主要方法为：“目测法”、“实测法”、“试验检查法”以实施工程计量；判别、判断施工质量；确认工序质量做好隐蔽验收，直到竣工验收。同时，及时做好旁站监理等各项记录，通过工程例会、工程专题会、约见施工单位有关质量管理人员，以口头或书面形式及时反馈现场工程施工质量状况及有关重大问题，也是专业监理工程师及监理项目部可以采用的一个有效的质量监督管理措施。其中，对于工程施工过程中的重要节点及发生的重大问题及时留下影像见证资料；也是十分必要的。1＞施工前期控制1）审核电气安装工程分包单位资质，其中包括：施工单位的企业资质、工商执照、企业业绩；所承包的工程内容及范围；特殊行业的施工许可证；本工程项目经理资质及等级证书；特种专业施工人员上岗证书等。要求如下：①企业资质、工商执照、项目经理证书、专职管理人员及特种专业上岗证，特殊行业的施工许可证符合要求并在法定有效期内；②企业资质等级与本工程内容、范围及等级相符，企业业绩中包含与本工程相似项目。2）审核施工组织设计或施工方案，要求如下：①适时性（分包单位应在施工前提出）；②技术保证（方案中提出的施工工艺技术符合本工程设计及工程技术难点的施工要求，施工技术管理措施有效）；③人力资源保证（施工企业的人力资源配置满足合同规定的质量、工期目标要求）；④施工机械保证（企业提供的施工机械设备配置符合合同规定的质量、工期要求）；⑤安全保证（企业提供的安全及消防管理体系完整、组织网络完善、措施落实、手段合理满足不同气候、不同场所、夜间及多工种联合施工的安全要求）。n①质量保证（方案中提出的安装质量目标明确，管理措施到位）②计划进度保证（施工进度计划符合合同总工期要求，并且与土建及其他专业施工周期适配）③物流控制及成品保护（电气安装材料设备等储运应适时合理，成品保护措施落实）3）审核及认定进场材料、设备审核要求：①进场的电气工程安装材料、设备应符合现行国家标准、符合本工程设计要求，合格证、质保书等质保资料齐全有效；主要材料、设备进场检验应有施工、监理共同进行，施工单位为主，监理单位确认，检验结论应有记录；有异议送有资质（即依照法律、法规规定、经相应政府行政主管部门或其授权机构认可）的试验室抽样检测，试验室出具的检测报告，确认符合现行国家标准及相关技术标准规定，才能在施工中应用；进口材料、设备除上述要求外，还需提供商检证明及中文的规格、型号、性能检测报告、安装使用说明书等技术文件。②审核进场材料、设备的物流及储运计划，其运输和储存应符合材料、设备要求，符合施工进度计划。③电气工程新材料、新设备的进场，应经过法定程序批准，并附有合格的新试报告，除需符合上述规定外，还需提供安装、使用、维护保养和试验要求等有关技术文件。4）监理工作的技术准备①熟悉设计图纸、深化现行国家标准学习，熟悉掌握本工程建筑电气系统的n特点及关键的施工工序，为旁站监理的定点选择创造条件。①依据建筑电气安装工程的特点及本工程的实际情况，进一步落实电气安装工程与智能化、通风与空调、给排水及土建相关专业工序的衔接、交叉等施工作业的工艺、质量措施及其成品的保护问题。②依据施工临时供配电及工地的实际情况，审核并合理调整土建及各安装专业的用电负荷及配额,检查进场施工的供配电设备（配电箱、开关箱等）的熔丝、导线截面，开关整定值及其接地保护系统。③审查地下室板墙、人防工程等混凝土内预埋电气套管防水、防渗漏措施,应符合有关人防工程施工等现行国家标准。④依据不同建筑及其电气安装工程的要求，审核电气系统设备安装施工条件（对土建及其它配套工程要求），其中包括：设备房主体结构施工完毕；室内预留、预埋工作符合设计要求；设备基础轴线标高、强度符合设计及设备安装要求;吊具等安装设备到位，施工通道畅通；配套动力（水、压缩空气、电等）及安全防护设施到位。2、施工质量控制1）、施工质量控制原则：①以施工及验收规范、工程质量验评标准等为依据，督促承包单位全面实现工程项目合同约定的质量目标；②以质量预检为重点；③对工程项目的人、机、料、法、环等因素，进行全面的质量控制，监督承包单位的质量保证体系落实到位；④坚持不合格的材料、设备不准在工程上使用；⑤坚持本工序质量不合格或未进行验收，不予签认，下一道工序不得施工。2）、施工质量控制方法：①质量控制应以事前控制（预防）为主；n①应按监理规划的要求对施工过程进行检查，及时纠正违规操作，消除质量隐患，跟踪质量问题，验证纠正效果；②对工程的关键工序和重点部位施工过程，有目的地进行巡视检查和旁站监理。3）、施工质量控制内容：[1]电气线路安装工程[1]检查结构施工过程中管道敷设、各预埋件是否符合要求，在混凝土楼板内、墙体内暗配电管有无堵塞现象，裸露金属物是否防腐处理，预埋件是否齐全并具备使用功能。[2]电气配管、桥架、槽板、线槽等通过建筑物变形缝时的质量监控要点：n通过建筑物沉降及伸缩缝部位的所有电气配管、槽板、桥架、线槽、避雷装置等应设补偿装置，补偿装置的几何尺寸及连接应符合有关现行国家标准、图集的要求。［3］金属电缆支架、金属电缆桥架及支架、电缆导管、引入或引出的金属导管和线槽必须接地（PE）或接零（PEN）可靠；可挠性金属导管和金属柔性导管不能做接地或接零的接续导体，金属线槽不作设备的接地导体；金属电缆桥架及支架、金属线槽（在设计无规定时）全长应不少于2处与接地（PE）或接零（PEN）干线相连；镀锌钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，其专用接2）；镀锌线槽及镀4mm地卡跨接的两卡间连线应用铜芯软导线（其截面应不小于锌电缆桥架间连接板两端不跨接接地线，其连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓，非镀锌钢导管采用螺纹连接、两端（连接处）焊接跨接接地线，非镀锌电缆桥架连接板的两端、非镀锌金属线槽间连接板两端跨接接勺当镀锌钢导管采用螺纹连接时，连接处地线（铜芯）接地线截面应不小于4mm两端采用专用接地卡固定跨接接地线。。［4］明配钢管管径在$50mm及以下的，必须采用螺纹连接，不得采用套管连接；管径在$63mm及以上者，可使用套管焊接，套管应位于两管对口的中心，长度为管外径的1・5〜3倍，焊接应严密。［5］明配钢管、PVC刚性塑料管在进箱盒、灯位、开关、插座的150〜300mm处应设管卡或支架固定;配管应横平竖直，管卡或支架间距均匀、对称,间距应符合现行国家标准。［6］不同回路、不同电压等级、交流与直流的导线不应穿在同一导管内，相互干扰的导线不得穿在同一导管内。当设计要求的或电压为50V及以下回路，同一台设备的电机回路和无抗干扰要求的控制回路，照明花灯的所有回路、同类照明的几个回路穿入同导管，但导管内导线总数应不多于根。n［7］同一建筑物、构筑物在采用多相供电时，电线绝缘层的颜色选择应一致，其保护线（PE线）应为黄绿相间色，零线用淡蓝色；A相一黄色；B相一绿色;C相一红色。［8］敷设于同一线槽内有抗干扰要求的线路用隔板隔离，或采用屏蔽电线，屏蔽线护套的一端应接地。。［9］电缆敷设严禁有绞拧，铠装压扁，护层断裂及表面严重划伤等缺陷。［10］敷设在竖井及电缆沟内桥架，穿越不同防火区的桥架，按设计要求，设防火隔墙措施。［笛］在大于45°倾斜的桥架内敷设电缆时，每隔2m设固定点；电缆出入、电缆沟、竖井、柜（盘）、台、构筑物及管子的部位，作密封处理；电缆首端、末端及分支部位应设标志牌。［12］电缆在水平敷设时，首尾两端、转弯两侧及每隔一定距离（不大于10m）n处设置固定点敷设于垂直桥架内的全塑型电力电缆及控制电缆固定阍距不大于1m,其他电缆间距不大于1.5m。[13]交流单芯电缆或分相后的每相电缆固定用的夹具及支架不總铁磁回路。[14]电线、电缆接线必须确并联运行电线或电缆的型号规格、长度、0.5MQo相位应一致。低压电线和电缆、线间和线地间的敝须夫于铠装电力电缆头的接地线应果缩线或镀编制线，其截面积不应小于表3规定。2)[1]成套配电柜、控制箱（台、屏）和动力、照明配电箱（盘）安装程[1]柜、箱金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；门和框架的接地端子与装有电器的可开启门之间应有裸编務霰且有視n注：S与S材质相同[1]柜、箱间线路的线间和线地间儀馈电线路必须大于0.5MQ；二次回路必须大于1MQo[2]照明配电箱安装时，内部配线整齐，且无绞接，导线连接鳖橢线、不断股，垫圈下螺栓两侧压的导线截面相同，同一端子上导线连接不多根，防松垫圈等部件齐全。[3]照明配电箱内开关动作灵活可靠，带漏电保护的回路，动作电流不大于30mA,动作时间不大于0.1So[4]照明配电箱内，分别设置零线（N）和保护地线（PE线）的汇流排，零线和保护接地线分别经汇流排配出。［7］柜、箱间配线：电流回路应采用额定电压不低于750V,芯线截面积不小2的铜芯绝缘线缆；除电子元件回路及类似回路外，其他回路应采用额于2.5mm2的铜芯绝缘线缆，不同电压等级、定电压不低于750V,芯线截面不小于1.5mm交流、直流线路及计算机控制线路应分别绑扎，且有标识。n［3］电气照明、器具安装工程口］安装灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地（PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标识，灯具回路控制应与配电箱及回路标识一致，开关与灯具控制顺序相对应，成排照明灯具距地面高度小于2.4m,应有专门接地线。［2］安全出口标志灯距地高度不低于2m,且安装在疏散出口和楼梯口里侧的上方。疏散标志灯安装在安全出口的顶部，楼梯间、疏散走道及转角处，应安装在1m以下的墙面上。不易安装的可安装在上部。疏散通道的标志灯间距不大于20m（人防工程不大于10m）。疏散照明线路采用耐火电线、电缆、穿管明敷或在非燃烧体内穿刚性导管暗敷时，保护层厚度不小于30mm；电线采用额定电压不低于750V的铜芯绝缘电线。［3］应急照明灯具、运行中温度大于60°C的灯具、靠近可燃物时，米用隔热、散热等防火措施。白炽灯、卤钩灯等光源、不能直接安装在可燃装修材料或可燃物件上。应急照明线路在每个防火分区有独立的应急照明回路，穿越不同防火分区的线路有防火隔堵措施。［4］防爆灯具的防爆标志，外壳防护等级和温度组别与爆炸危险环境适配。设计无要求时，灯具种类和防爆结构的选型应符合现行国家标准《建筑电气工程施工质量验收规范》GB50303的规定。安装时，不用非防爆零件替代灯具配件（金属护网、灯罩、接线盒等）；灯具安装位置离开释放源、且不在各类管道的泄压口及排放口上下方安装灯具。［5］单相二孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；单相三孔，三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接上孔。插座的接地端子不与零线端子连接。同一场所的三相插座、接线的相序一致。接地（PE）或接零（PEN）线在插座之间不串联连接。n⑹接插有触电危险家用电器的电源，采用能断开电源带开关插座，开关断开相线，用于潮湿场所密封型带保护地线触头的保护型插座，安装高度不低于1.5m。［4］避雷接地系统安装工程［1］人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点；测试接地装置的接地电阻值必须符合设计要求。［2］设计无要求时，接地装置顶面埋设深度不应小于0.6m；钢管、角钢、园钢等接地极应垂直埋入地下，间距不小于5mo接地装置应采用搭焊接，搭接长度应符合下列规定：扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；园钢与园钢搭接为园钢直径的6倍，双面施焊；园钢与扁钢搭接为园钢直径的6倍,双面施焊；扁钢与钢管、扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；焊接接头除埋设在混凝土中的以外，都有防腐措施。［3］暗敷在建筑物抹灰层内的避雷引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，与支架焊接处，应防腐处理。［4］金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。［5］设计无要求时，采用热浸镀锌钢材作为接地装置材料，或采用钢材作为接地线时，其最小允许规格，尺寸应符合现行国家标准《建筑电气工程施工质量验收规范》GB50303-2002规定，钢材接地线焊接连接应符合本节［3］规定。［6］明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部分不大于1.5m,垂直直线部分不大于3m,弯曲部分0.3〜0.5m。［7］接地线在穿墙壁、楼板时，应加套钢管或其他坚固的的保护套管，钢套管应与接地线做电气连接。［8］接地线跨越建筑物变形缝时，应设补偿装置。［9］设计要求接地的幕墙金属框架和建筑物的金属窗门，应就近与接地干n线连接可靠，连接处不同金属间应有防电化腐蚀措施。［10］建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。［11］建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接形成环形网络，环形网络应就近与等电位的联结干线或局部等电位箱连接。支线之间不应串联连接。2)，铜妬6(mrrv)；［12］等电位联结的线路最小允许截面为：铜质干线16(mm钢质干线50(mmJ钢支线16(mm2)。［13］配电间隔和静止补偿装置的栅栏门及变配电室金属门绞链处的接地连接应釆用编织铜线。［14］需等电位连接的高级装饰金属部件或零件，应用专用的接线螺栓与等电位联结支线连接牢固。3、施工进度控制工程进度控制的依据是建设工程施工合同所约定的工期目标。原则是，在确保质量和安全的原则下控制进度。应采用动态的控制方法，对工程进度进行主动控制。建筑电气安装工程与电梯安装工程的进度，主要取决于主体结构与装饰工程n施工的进度，但亦应注意，在要求施工单位编制的施工组织设计与旌工方案中，必须纳入建筑电气安装工程与电梯安装工程的部分。进度计划中亦应含电气设备的加工订货计划。4、施工安全控制1）＞施工准备阶段监理的主要安全责任落实安全生产责①督促检查施工承包单位建立健全施工现场安全生产保证体系、任制等情况。②审核施工单位编制的施工组织设计中的安全技术措施和危险性较大的分部分项工程安全专项施工方案及应急抢险方案是否符合安全生产强制性标准要求，并签署意见。电气专业审查的主要内容应当包括:I、施工单位编制的地下管线保护措施方案是否根据实际情况并符合标准规范要求；II、施工现场临时用电施工组织设计或者安全用电技术措施和电气防火措施是否符合标准规范要求；③审查电工、焊工、架子工、起重机械工、塔吊司机及指挥人员等特种作业人员资格。④审查施工单位开工时所必须的施工机械、材料和主要人员是否已到达现场，并处于安全状态。⑤审查施工单位的安全设施和设备（如漏电保护开关等）进入现场前的检验情况。⑥督促施工单位做好逐级安全技术交底工作。|2）、施工过程中监理的主要安全责任①监督施工单位按照工程建设强制性标准和专项安全施工方案组织施工，制止违章指挥和违章作业；②对施工过程中的高危作业、文明施工等进行巡查,发现严重违规施工和存在安n全事故隐患的，应当要求施工承包单位整改，并检查整改结果，签署复查意见;情况严重的，由总监下达工程暂停施工令并报告甲方行政主管部门；安全监督检查内容如下:I、用电作业的安全检查乙方检查施工中临时用电电线、电缆的架设、各种用电设备是否符合安全用电要求，要求电工必须持证上岗，避免因触电造成人员伤亡事故的发生。是否II、机械设备的安全检查乙方检查施工用机械设备是否处于正常运行状态，正确使用，有无有效的安全防护装置，要求使用相应设备的人员必须持证上岗,避免因使用机械设备不当造成人身伤害的事故发生。①监督检查施工单位施工机械、安全设施的验收手续，并签署意见。未经安全监理人员签署认可的不得投入使用。④督促施工单位进行安全自查工作,并对施工单位自查情况进行抽查,参加甲方组织的安全生产专项检查。竣工验收阶段监理的安全职责在工程项目进入竣工验收阶段，乙方应一如既往的对该阶段的安全生产工作进行全面的监理，确保工程建设全过程的安全生产。5、施工造价控制工程造价控制的原则；(1)应严格执行甲、乙双方签订的建筑工程施工合同中所确定的合同价、单价和约定的工程款支付方法；(2)应坚持在报验资料不全、与合同文件的约定不符、未经质量签认合格或有违约的不予审核和计量(但可在协商情况下，预付一部分)；(3)对有争议的工程量计量和工程款，应由总监理工程师作出决定。三)、重点项目的检验方法1)电气安装工程的材料、设备规格型号、标志及接线，主要对照工程设计图及其设计变更、技术核定、产品技术文件等检查。n1)设备及系统的绝缘电阻，接地电阻和接地(PE)或接零(PEN)导通状态及插座正确性的测试检查，应旁站监理方式或查阅测试记录或用适配仪表进行抽测。2)照明等漏电保护装置的动作测试值，可查阅测试记录或采用适配仪表进行抽测。3)电气设备、电缆和继电保护系统的调试结果，可旁站监理调试过程或查阅调试记录。四、旁站监理项目内容及要求加强旁站对有效防止电气安装工程的质量非常有益。推而广之，要强化项目的施工质量监理，就必须把旁站监理作为一项重点工作来抓。建筑电气安装工程方面需旁站的有：(1)电气设备材料进场的现场复试抽样检查。(2)管道线路暗敷预埋、电缆直埋。(3)防雷工程引下线、接地极和接地装置焊接埋设。(4)电器设备安装预埋件。(5)电线、缆、母线槽中间接头及伸缩补偿装置安装。(6)电柜、泵机等设备安装及电源接线。(7)线路及电力电缆试验，绝缘电阻及接地电阻测试。(8)带电工作。现场监理人员旁站过程中应注意做好的监理工作1＞旁站前(1)开工前，审核有关技术文件、报告掌控设计图纸和规范标准的要求。全面掌握设计图纸和规范标准的要求。(2)审核施工单位提交的施工组织设计，施工方案，控制工程施工质量的有效方法和可靠的技术保证措施。(3)审核施工单位提交的有关材料、半成品和构配件的质量证明文件，电气n材料设备进场应按规定检查试验。(1)审核技术操作人员的相关专业培训资格证书、上岗证书。操作前严格执行技术交底。(5)检查开工前准备工作，确定能否保证满足大面积或大规模正常施工的要求和工程的施工质量。必要时应建立样板先行制度。2、旁站过程中(1)检查工序施工过程中的人员、施工设备机械、材料、施工方法及工艺或施工环境条件是否均处于良好状态。(2)检查是否按设计图纸、规范标准要求施工是否符合保证工程质量和人员安全的要求。若发现有问题应及时纠正，必要时应停工整顿。(3)工序产品的检查、工序交接检查和隐蔽工程检查，应在施工单位自检与互检的基础上进行，其中特别是隐蔽工程和电气检测调试必须在监理人员检查确认才允许转入下一道工序。(4)对于施工难度大的电气安装工程或容易产生质量通病的施工部位，监理人员应采取一些测试仪器和设备等检验手段以判断施工质量。(5)需要时可要求施工单位通过对施工工序的检验取得数据，监理人员则可借助检验资料数据及时判断质量，采取措施防止质量问题的延续与积累。五、施工过程的常见病1)桥架、线槽敷设①镀锌桥架及线槽连接板两端少用防松螺帽或防松垫圈。镀锌桥架及线槽改制使用氧割、电焊②金属桥架支架未经防锈、防腐，接地不可靠。③桥架及线槽的固定支承间距过大，牢度不够。④采用钢支架固定铝合金桥架时，未采取相应绝缘的防电化腐蚀措施。n①金属桥架及其支架全长接地(PE)或接零(PEN)不符合要求，只有一处接地。2)配线工程①线缆规格、型号不符合设计要求(或规范要求)o②边敷管、边穿线、边施工(焊接跨接线等)。③穿线时，管口未装护口。④管内(桥架、线槽内)线缆总截面超标。⑤敷设垂直线缆时，固定卡子不符合要求。⑥在配管内布线时，存在导线接头。⑦垂直管路布线后，未做封堵处理。⑧电缆水平或垂直敷设时，固定间距过大。⑨电缆敷设时，分支处未设标志牌。(10)铜线连接时，未按规定上锡。(11)多股铝线及2.5mm2多股铜线直接与电气设备器具连接时，未采用接线端子。(12)导线压接时，连接管接线端子压模规格型号不符要求，连接缺陷多。(13)接头包缠质量不佳，未达规定绝缘强度。(15)接头剥线时，损伤线芯或线芯过长。(15)导线进配电箱盒金属孔未加保护。(16)不同电源、有抗干扰要求的线路敷设于同一线槽內。(17)］敷设线槽内的屏蔽电线，其屏蔽护套末一端没接地。2)电气箱、柜安装工程①箱、柜进场质保资料不完整。②箱、柜采用电焊开孔，一孔进多管。n①箱、柜壳体防锈、防腐处理不符要求。②箱、柜安装水平度、垂直度未达到设计或规范要求。③预埋箱凹入墙体深度过深、过浅，安装牢度不足。④箱、柜安装后，金属支架接地不良。⑤箱内配线存在接头，配线绑扎不齐。⑥箱内工作零线与保护零线混用。⑦箱内二次配线采用铝线。⑧箱内的闸具未标回路标志。1)灯具、开关、插座安装①走道等室内同类成排灯具安装中心线超差。②吊灯吊链不平行，吊灯不平整。③大型吊灯金属外壳接地不良。④重量大于3kg的灯具，吊具未预埋构件。或未固定在螺栓上。⑤吊顶上安装灯具，无专用框架。⑥灯具灯头相线反接。⑦导线穿过灯具壳体金属孔未做保护措施。⑧低于2.4m的灯具金属外壳未做接地保护。⑨吊顶内安装的灯具金属外壳未做接地保护。⑩搬把开关开启方向有误。11开关未控制相线。12灯具开关安装位置不当。13室内开关标高不一致，超差。14室内潮湿场所未采用防水型开关。n15灯具开关控制无序，且错位。16暗装开关缝隙过大，且大小不一。仃插座安装高度低于1.8m时，未采用安全型插座。18地插座面板与地面不齐平，且缝隙大小不一。19插座标高不一致，且超差。20插座相、零、地线颠倒，接地（PE）或接零线（PEN）在插座间串接。21卫生间等潮湿场所未用密封型带保护地线触头的保护型插座。6）避雷与接地安装①避雷网（针）安装位置不当，保护角不够，接闪器与支撑杆采用焊接，未用固定卡子。②避雷网支点间距不一，镀锌扁钢截面偏小，沉降、变形缝未作补偿处理。③避雷带、搭接倍数不够，搭接未按设计或规范要求施工（有的单面焊接）。④避雷带与屋面突出金属构筑物及设备外壳未连接，未单引避雷线或跨接处理。⑤利用结构主筋做接地引下线时，中途变位且变径，焊接缺陷多。⑥高层建筑防雷击或防侧击措施不全或不按设计或规范施工。⑦避雷带直线段不顺直，弯曲半径不符要求。⑧避雷带防锈防腐处理不当。⑨接地线（PE）或接零（PEN）线串接。接地不可靠，接地螺丝未加弹簧垫圈。⑩接地装置地面测试点、数量、位置不符设计或规范要求六、建筑电气工程验收1）检验批的划分①电气动力和电气照明子分部的分项工程及建筑物等电位联结分项工程的检验批划分区域应与土建工程一致。②备用和不间断电源子分部的分项工程各自为检验批。③防雷及接地安装子分部的分项工程检验批，人工接地装置和利用建筑物基础钢筋的接地体各为一个检验批；大型基础可按区域划分成几个检验批；避雷引n下线安装6层以下的建筑为1个检验批，高层建筑依均压环间隔的层次为一个检验批；同一屋面的接闪器为一个检验批。2）核查电气工程分部（子分部）各项质量控制资料①电气工程施工图设计文件及图纸会审记录，技术核定等洽商记录。②施工方案。③主要材料、器具、设备的合格证及进场验收记录等原材料质量保证资料,性能检测、试验报告。④照明系统通电试运行记录。⑤接地电阻、绝缘电阻测试记录等有关安全功能测试记录。n①隐蔽工程验收记录②分部工程所含分项工程质量验收记录③分项工程所含检验批质量验收记录④强制性条文检验项目抽查记录⑤不合格项目处理记录验收记录⑴)重大质量技术问题实施方聚验收记录(⑵观感质量检验项目谨记录(13)工序交接合格等施工现场质量管理检查记录3)分项工程(含隐蔽工程)的质量验收在施工过程中实施。工程竣验收吋，电气工程实物质量的抽查(公用建筑的变配电室，技术圈动力工程，供电干线的竖井，屋顶防雷工程，重要或大面积照明工程，以及5%自然间的电气动力照明工程；一般建筑的配电室自然间电气照明工程及屋顶防雷工程；各类电源自动切换或通鬆开关插座接线正确性、漏电保护装置的动俺溉吋间，接地装置的接地电阻及照明设计确定的照幾。七、做好资料管理工作电气监理工程师在平日的监理过程中，不光对施工现场控制，对于施工资料也应着重控制，特别在施工准备阶段一定要严格把关，坚捣够料掘，各项施工资料必鎭实、合格的原则。监理单位在检查监理项目部工睢，也应同吋检查该项目的监理资料。监理资料管理要做到及吋、真实、有序，电气监理工程师负责本专业的原将、分项工程的验收及有关监理资料(含附件)的收集汇总及整理，分部工程验收完毕即应将完整、真实的监理资料交资料验收归档，以便跟踪检索。电气监理资料归档的内容，应内容齐全、分类有序、目鯛了八、执行的标准、规(1)《建筑电气工程施工质量验收规范》(GB50303-2002)(3)(2)《电气装置安装工程电缆线路施工及验收规范》(GB5016&92)n《电气装置安装工程盘柜及二次回路接线施工及验收规范»(GB50171-92)(1)《电气装置安装工程接地装置施工及验收规范»(GB50169-92)(2)《建筑工地施工现场供电电安全规范XGB50194-93)(3)《建设工程监理规范MGB50319-2000)(4)《建筑工程施工质量验收统一标准》(GB50300-2001)(5)本工程的设计图及有关技术文件、谡墾(6)本工程的地方性技术标准、规范及标准图集
