阁美电排站水下验收监理工作报告

阁美电排站水下验收监理工作报告

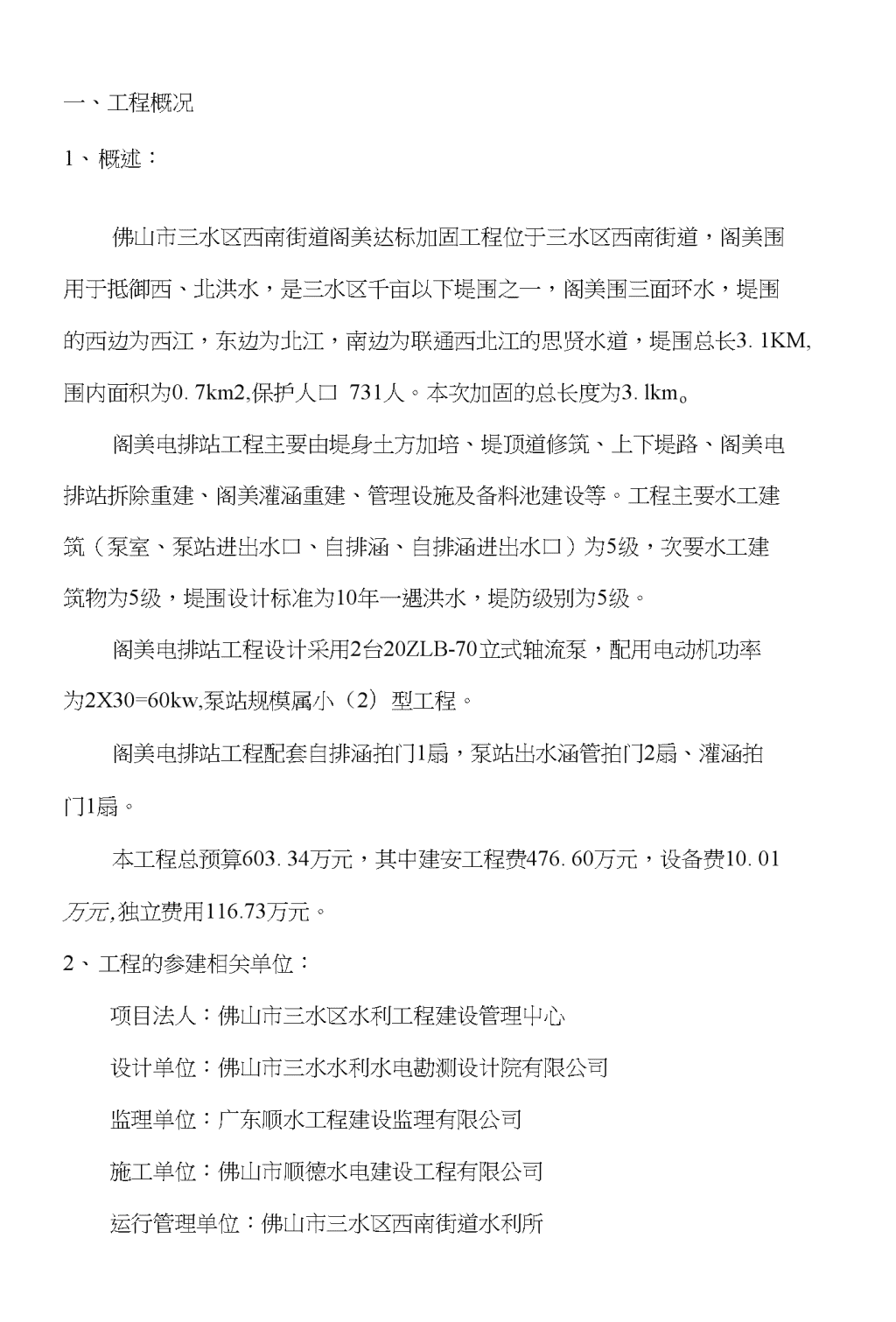

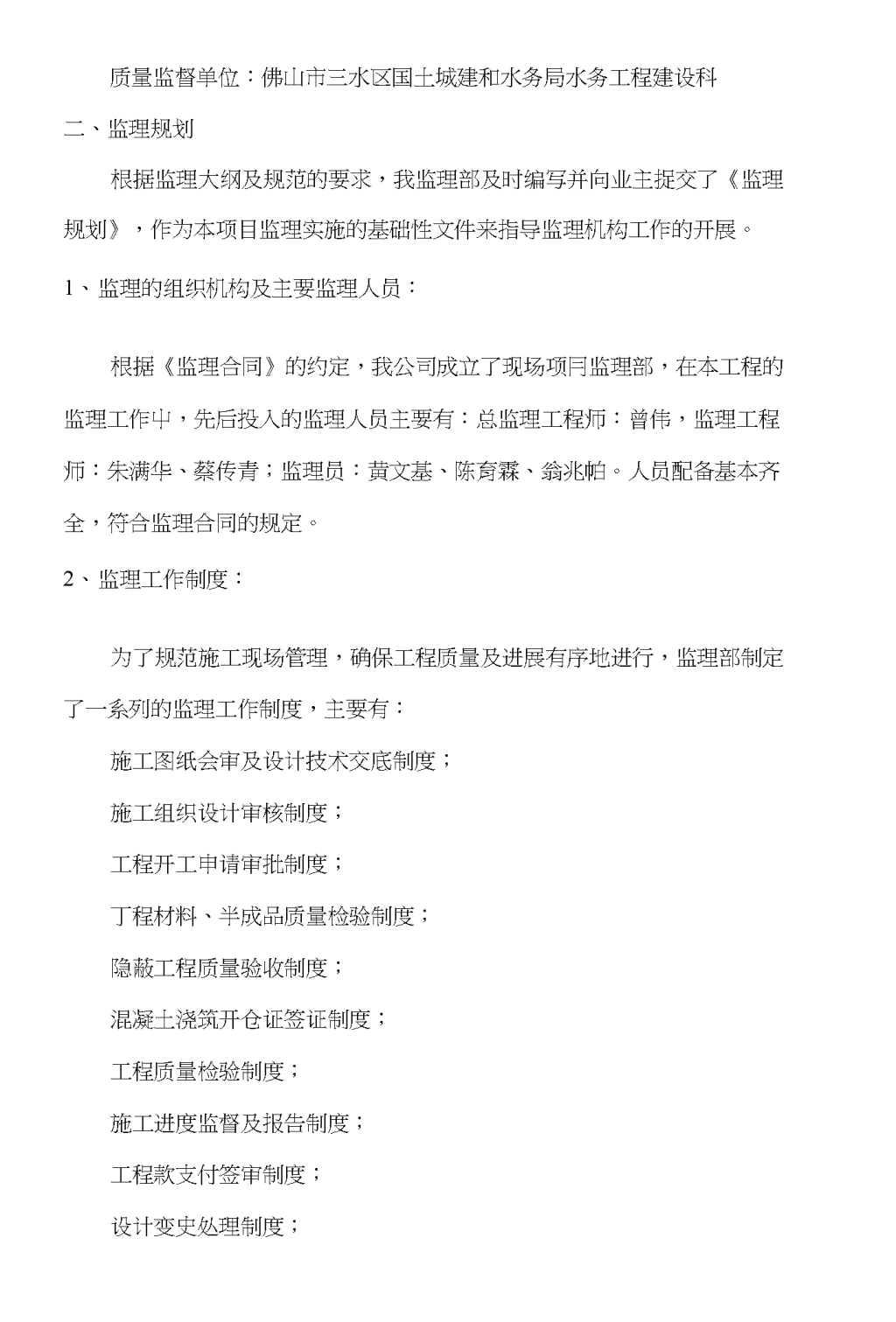

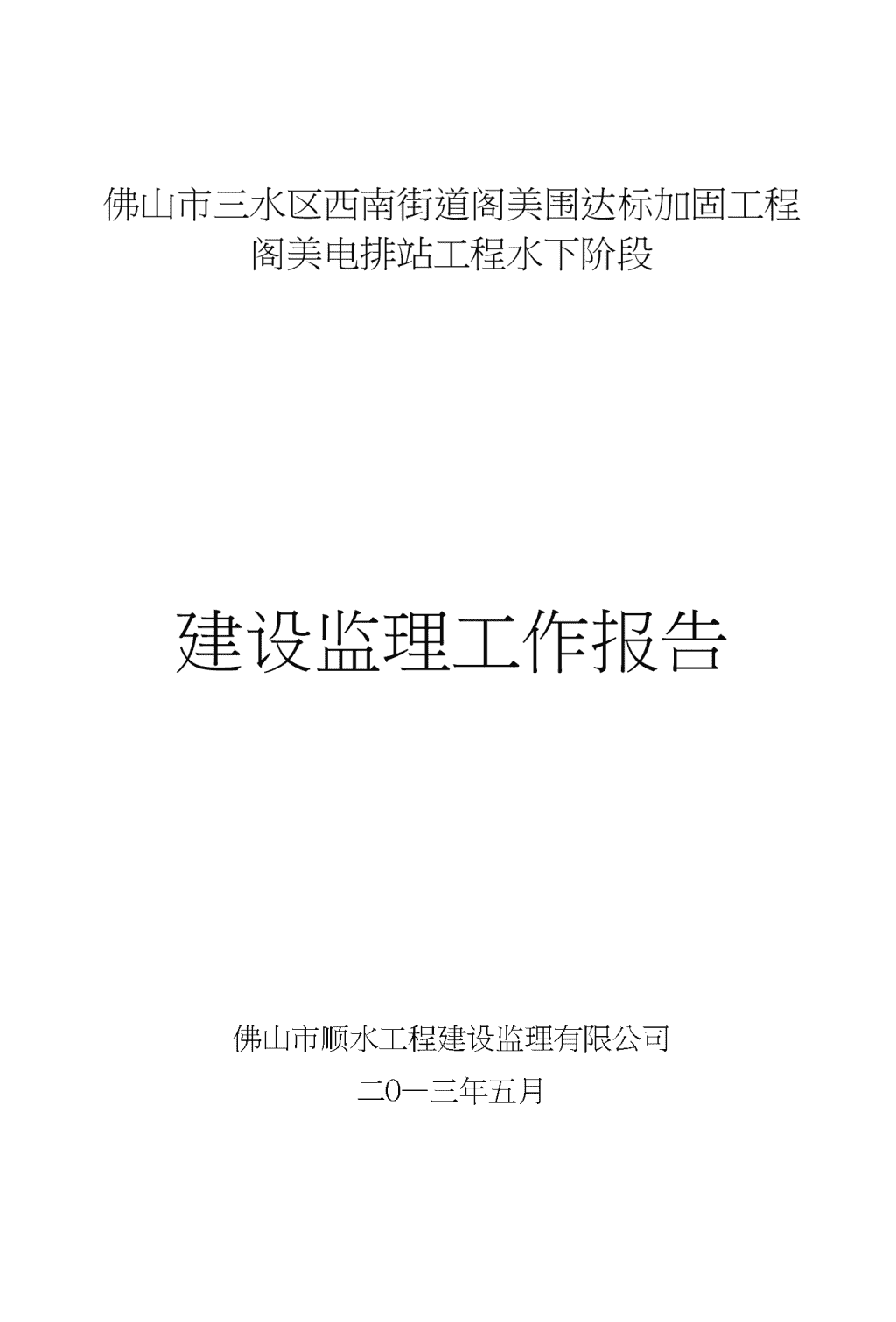

佛山市三水区西南街道阁美围达标加固工程阁美电排站工程水下阶段建设监理工作报告佛山市顺水工程建设监理有限公司二O—三年五月n一、工程概况1、概述：佛山市三水区西南街道阁美达标加固工程位于三水区西南街道，阁美围用于抵御西、北洪水，是三水区千亩以下堤围之一，阁美围三面环水，堤围的西边为西江，东边为北江，南边为联通西北江的思贤水道，堤围总长3.1KM,围内面积为0.7km2,保护人口731人。本次加固的总长度为3.lkmo阁美电排站工程主要由堤身土方加培、堤顶道修筑、上下堤路、阁美电排站拆除重建、阁美灌涵重建、管理设施及备料池建设等。工程主要水工建筑（泵室、泵站进出水口、自排涵、自排涵进出水口）为5级，次要水工建筑物为5级，堤围设计标准为10年一遇洪水，堤防级别为5级。阁美电排站工程设计采用2台20ZLB-70立式轴流泵，配用电动机功率为2X30=60kw,泵站规模属小（2）型工程。阁美电排站工程配套自排涵拍门1扇，泵站出水涵管拍门2扇、灌涵拍门1扇。本工程总预算603.34万元，其中建安工程费476.60万元，设备费10.01万元,独立费用116.73万元。2、工程的参建相关单位：项目法人：佛山市三水区水利工程建设管理屮心设计单位：佛山市三水水利水电勘测设计院有限公司监理单位：广东顺水工程建设监理有限公司施工单位：佛山市顺德水电建设工程有限公司运行管理单位：佛山市三水区西南街道水利所n质量监督单位：佛山市三水区国土城建和水务局水务工程建设科二、监理规划根据监理大纲及规范的要求，我监理部及时编写并向业主捉交了《监理规划》，作为本项目监理实施的基础性文件来指导监理机构工作的开展。1、监理的组织机构及主要监理人员：根据《监理合同》的约定，我公司成立了现场项冃监理部，在本工程的监理工作屮，先后投入的监理人员主要有：总监理工程师：曾伟，监理工程师：朱满华、蔡传青；监理员：黄文基、陈育霖、翁兆帕。人员配备基本齐全，符合监理合同的规定。2、监理工作制度：为了规范施工现场管理，确保工程质量及进展有序地进行，监理部制定了一系列的监理工作制度，主要有：施工图纸会审及设计技术交底制度；施工组织设计审核制度；工程开工申请审批制度；丁程材料、半成品质量检验制度；隐蔽工程质量验收制度；混凝土浇筑开仓证签证制度；工程质量检验制度；施工进度监督及报告制度；工程款支付签审制度；设计变史处理制度；n项目监理部内部建立监理工作日志制度；监理月报制度；工程竣工验收制度；技术、经济资料及档案管理制度；3、检测方法：（1）对于原材料（水泥、钢材、砂、石等），要求施工单位委托具有相应资质的检测部门进行质量检测。（2）施工过程中进行旁站监理和现场巡视检查，对不符合设计和规范要求的现象及时纠正。（3）施工过程中，严格实施技术复核检验，包括原材料，中间产品和施工工序过程的检验，隐蔽工程的检查验收，工序间交接检查验收等。（4）工程测量：对工程控制网和施工放样进行跟踪检查及复测，实行全过程控制，各施工面的坐标及高程由现场监理人员与施工单位同步进行测量。（5）材料试验：通过现场或委托有资质的检测部门，对原材料和中间产品进行试验，并判断工程质量情况。（6）第三方检测：对重点项目（如钢筋、碇试件、回填土方压实度等），则要求具有相应资质的检测单位，按规范进行检测，分析整理检测数据，并判断工程质量情况。（7）平行检测：根据合同条款的有关要求，监理单位对现场的土方压实度和现场浇筑的桧分别按施工单位检测数量的5%、3%进行独立的试验和检测。4、主耍设备：办公设备：台式电脑1台、激光打印机1台；索尼数码照相机一台n交通设备：小汽车一辆，，电动自行车一辆；通讯设备：移动电话每人一台；检测设备：干密度检测仪器、检定钢尺、全站仪等。三、监理过程1、编写制定监理实施细则在工程开工前，监理部根据不同的施工工艺编制了《监理实施细则》和标准化表格下发给施工单位，以作为指导具体开展监理工作，对工程的施工质量、投资、进度控制等应注意的事项和施工规范以及监理职责和权限的运用做出解释、规定和细化，便于实施操作。我部制定的《监理细则》共计有20个，分别是：工程建筑材料质量监理实施细则；工程质量检测试验监理实施细则；工程测量监理实施细则；旁站监理实施细则；质量处罚监理实施细则；基础清理工程监理实施细则；土方开挖工程监理实施细则；混凝土工程监理实施细则；浆砌石工程施工监理实施细则；土方填筑工程监理实施细则；泥结碎石道路工程监理实施细则；草皮护坡施工监理实施细则；工程施工进度计划监理实施细则；工程合同计量与支付监理实施细则；工程变更监理实施细则；工程合同索赔监理实施细则;安全文明施工监理实施细则；安全文明施工监理制度；工程验收监理实施细则；工程档案资料整理监理实施细则。以上细则汇编成册上报建设单位并得到同意在本项目工程实施。2、工程质量控制情况针对工程的具体情况，我们采取了多种控制措施，在施工技术上及施工管理上对工程的每一个环节，特別是重耍隐蔽工程施工项目，监理部都密切注意和严加控制。为了确保工程施工质量符合设计要求，在工程建设阶段，n我们主要做了以下工作：(D施工准备阶段的质量控制监理部要求承包人按照合同文件规定，建立、健全和逐步完善以自控为主的工程质量保证体系，项目经理必须常驻现场，施工现场必须有专职技术负责人，作业现场每施工班组应配置专职或兼职质检员，切实落实“三检制”。监理部要求承包人按照合同文件的要求提交详细的施工组织设计，并对其进行了审查批复。组织设计技术交底和图纸会审。在工程开工前，监理部组织业主、设计、施工、质监等单位参加的设计技术交底和图纸会审，由设计单位进行技术交底，对各单位提出的问题给予书面答复，并形成会议纪要。组织工程项目划分并报质监机构审核批准后执行。监理部及时组织了施工测量基准点的交付工作。做好主要材料来源的质量控制工作。监理部对进场材料及中间产品进行了验收，对钢筋、水泥、砂冇等原材料进行了取样见证及质量抽检工作。⑵施工实施过程的质量控制本工程的特点是施工期须经过汛期、工期紧、工作量集中、施工强度大。监理部在要求施工单位正确处理工程质量与施工进度的关系。当施工进度与工程质量发生矛盾时应以确保工程质量为前提，并须确保度汛安全，做到以安全生产为基础，以工程质量促进度。强调“百年大计、质量第一”。在混凝土工程施工过程中，监理部首先抓原材料检测的配合比、施工组织设计方案审批等准备工作，实行混凝土浇筑开仓证制度，对于关键、重点部位实施中监理人员在现场旁站，巡视检查钢筋制安、基础清理、模板安装、n栓振捣、凿毛、钢筋头割除、栓养护等全过程，对发现的问题及时在现场解决或以监理通知的要求施工单位进行处理，监理部针对混凝土工程的质量控制曾分别在工地例会上捉出了意见和要求。在土方工程施工过程中，在土方填筑施工过程中，实行实施中监理人员在现场旁站制度，主要对土料质量、压实机械设备、铺土分层厚度、分层压实参数、压实度检测等进行控制，并在土方施工现场协调会议上提岀了意见和要求。3、进度控制的情况：首先监理部要求施工单位依据合同文件规定的阶段性丁期控制冃标，合理安排月施工进度计划，确保施工资源投入，做好施工准备，提高设备完好率和台时利用率，做到均衡施工、按章施工、文明施工。针对施工现场资源有时存在短缺的问题，监理部及时组织会议协调，并在工地例会上提出了意见和耍求，对于出现的需各方协调解决的问题特别是土建施工技术性的问题,监理、业主、施工共同研讨，保证了土建施T和金属结构安装的顺利进行。4、投资控制的情况：在对工程进行投资控制的过程中，工程计量支付严格按合同执行，做到合理、合规、合法，严格按照设计变更和施工情况计量。按合同约定，经常检查施工单位合同执行情况，及时审核施工单位进度款支付申请。5、施工安全与环境保护监理工作情况为了确保施工工地的安全、文明，防患于未然，在工程施工监理过程中始终坚持“安全第一，预防为主”的安全生产方针，认真贯彻执行国务院、水利部关于水利工程施工安全生产管理的各项规定，监理部通过在技术上、n组织上采取了一系列必要的措施，对工地的安全文明进行了有效的控制，主要的监理控制工作实施情况如下：建立了由项目总监理工程师负责，现场专业监理工程师具体实施，监理员等现场跟踪检查的安全文明施工控制管理组织体系；编制了《安全文明施工监理实施细则》，对施工单位提出了具体的安全文明施工要求；审查了施工单位的安全生产、文明专项施工技术方案，监理部对施工单位报送的《安全文明施工方案》、《防洪度汛预案》、《临时用电施工专项安全技术方案》等进行了批复。四、监理效果（一）、质量控制监理工作成效1、质量评定情况经工程质量监督站批准本项目工程划分为1个单位工程，5个分部工程。其中阁美电排站工程涉及水下分部，该分部工程水下部分已基本完成，分部和单元工程质量评定情况见下表：分部工程名称单元工程个数已完成单元T程个数合格单元匸程个数优良单元匸程个数单元工程优良率分部工程质量等级阁美电排站4024242083.3%未完不作评定合计4024242083.3%单元工程评定累计完成24个,单元工程已完部分质量等级合格率100%,其中20个达到优良等级，已完成单元工程优良率83.3%On2、阁美电排站工程沉降观测情况观测期2013年1月17口至2013年5月10|z|止。共4个点，自排涵第一节，累计沉降17mm；自排涵第3节，累计沉降19mm；泵室，累计沉降8mm,压力涵管出水口，累计沉降13mm。累计最小沉降量8mm,累计最大沉降量为19mm。沉降值符合规范规定范围。3、原材料及屮间产品检测情况(1)采用佛山市路路通混凝土有限公司生产的商品磴，有关的碇配合比、碎石、砂、水泥等均具厂家提供的设计和物理性能检验报告。(2)钢筋：本工程所用钢筋规格有一级钢筋010；二级钢筋①12、①14、①16、①18、①20、①22,均具厂家产品质量证明书，钢筋检验合格。监理平行检测规格有二级钢筋①14、①16,检验合格。(3)工程混凝土试件质量检验：施工单位自检C25磴试件7组：强度值为33.1〜40.9Mpa,平均值Rm=37.1Mpao监理平行检测C25碇试件1组强度值为33.8Mpa,^强度满足设计耍求。(-)进度控制监理工作成效(1)自排涵于2012年12月19日开工，至2013年1月27日全部完成。(2)电机层以下于2012年12月19日开工，至2013年4月6日全部完成。(3)泵室出水涵管于2012年12月19日开工，至2013年4月7日完成。⑷金属结构、预埋件、门体按设计图纸由厂家加工制作，通过相关单位联合验收合格后，直接运至施工现场安装。2013年1月20日开始自排涵拍门埋件安装，2013年3月25FI开始泵站出水涵管拍门埋件安装，至2013年4月14日自排涵及泵站出水涵管拍门统一安装完成。(5)2013年4月10日对箱涵复堤工程回填土方施工，至2013年4月n25日，堤身回填至▽11.00m。⑹本工程至2013年5月23日实际完成的工程量约144万元，占合同价31.7%。n⑺阁美电排站水下阶段完成主要工程量见下表:序号项目名称单位设计工程量完成工程量备注1土方挖运m340509105002回填土压实m33727975003C15栓m35592504C25栓m33113075钢筋制安t21216石方m323707厂房房m240.8740.87完成框架部分8水泥砖m3113411009草皮护坡m277960010①600焊接钢管m85.485.411拍门扇4412拦污栅套2213水泵及电机安装2正在安装（三）投资控制监理工作成效本项目工程合同价款457.45万元，在对工程进行投资控制的过程中，工程计量支付严格按合同执行，做到合理、合规、合法，严格按照设计变更和施工情况计量。本次阁美电排站水下阶段涉及重大设计变更0宗，一般变更共计2宗。1、根据村委要求，将口排涵底板及出水口高程整体降低0.30m以利于排水。2、根据业主要求，将自排涵出水口与自排涵尾段之间的分缝取消，将钢制拍门由安装与出水口后墙改为安装于自排涵尾段新增板墙上，以避免箱涵与出水口之间不均匀沉降引起分缝处透水的可能性，加强工程的安全性。（四）施工安全与环境保护控制监理工作成效：n第9页为了实现安全、文明、优质、高效的总目标，我们始终坚持“安全第一、预防为主”的方针，加强施工安全监理控制，在监理日常工作中，我们将施工安全文明纳入每天的巡视范围，发现违反安全文明施工的行为或存在安全隐患，及时耍求施工单位进行了纠正或整改。在整个施工过程中未发生安全责任事故、无重大伤亡事故。五、工程评价阁美电排站水下阶段施工期间无质量事故发生，工程施工质量检验与评定资料齐全，原材料、中间产品质量全部合格，已具备验收的条件。本监理部同意阁美电排站水下阶段验收。六、工程监理大事记2012年12月28日佛山市三水区国土城建和水务局、佛山市三水区水利建设工程管理中心、佛山市三水区西南街道水利所、佛山市三水水利水电勘测设计院有限公司、广东市顺水工程建设监理有限公司等各方代表对口排涵开挖基础面进行联合验收。2013年1月16日佛山市三水区国土城建和水务局曾科长等到工地进行安全检查。2013年2月26日佛山市水务局工程科人员到检查破堤施工工作。2013年3月5日佛山市三水区国土城建和水务局、佛ill市三水区水利建设工程管理中心、佛山市三水水利水电勘测设计院有限公司、广东市顺水工程建设监理有限公司等各方代表对泵室底板进行联合验收。
