玉屏县滑石水电站工程监理工作报告

玉屏县滑石水电站工程监理工作报告

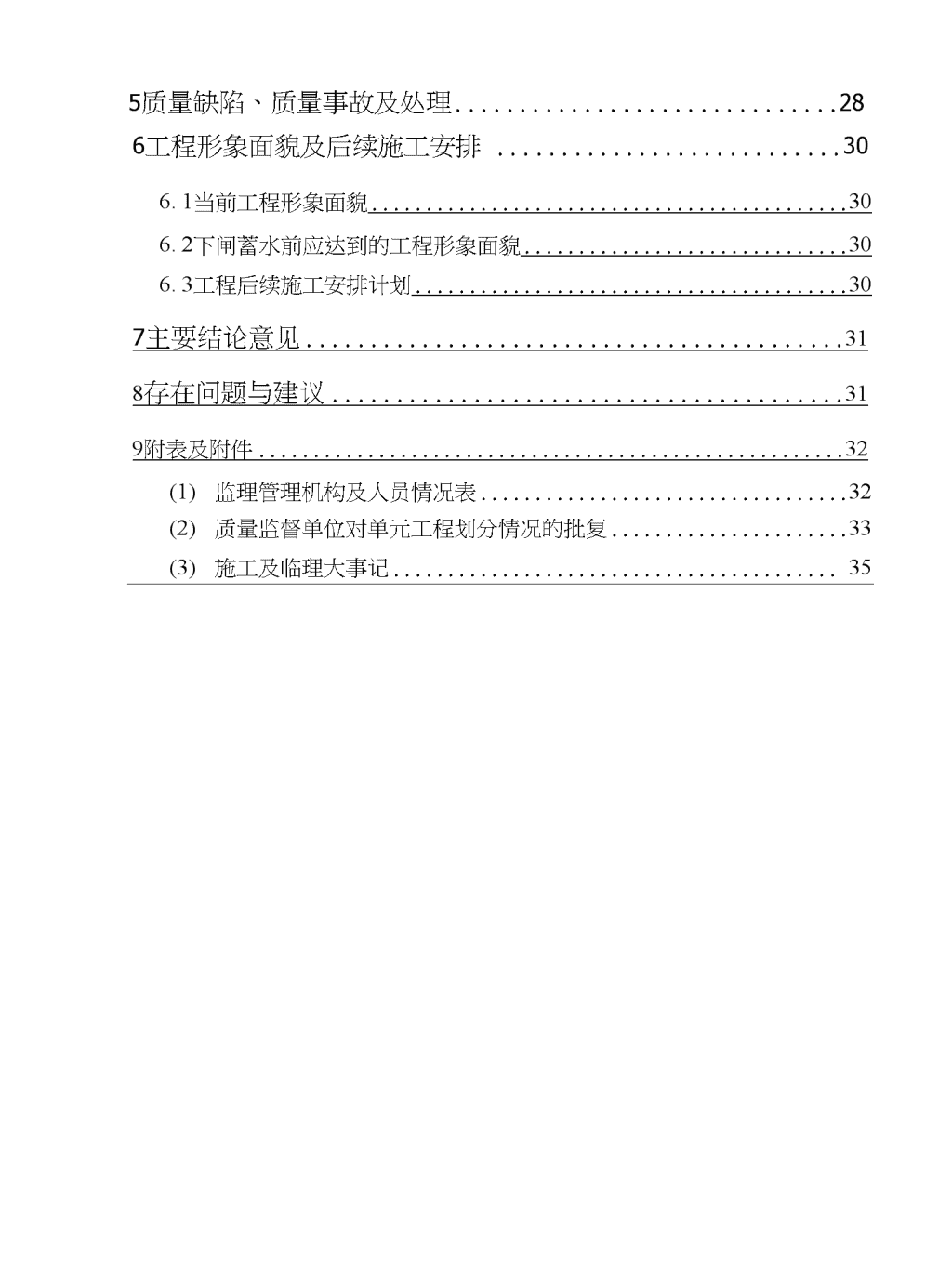

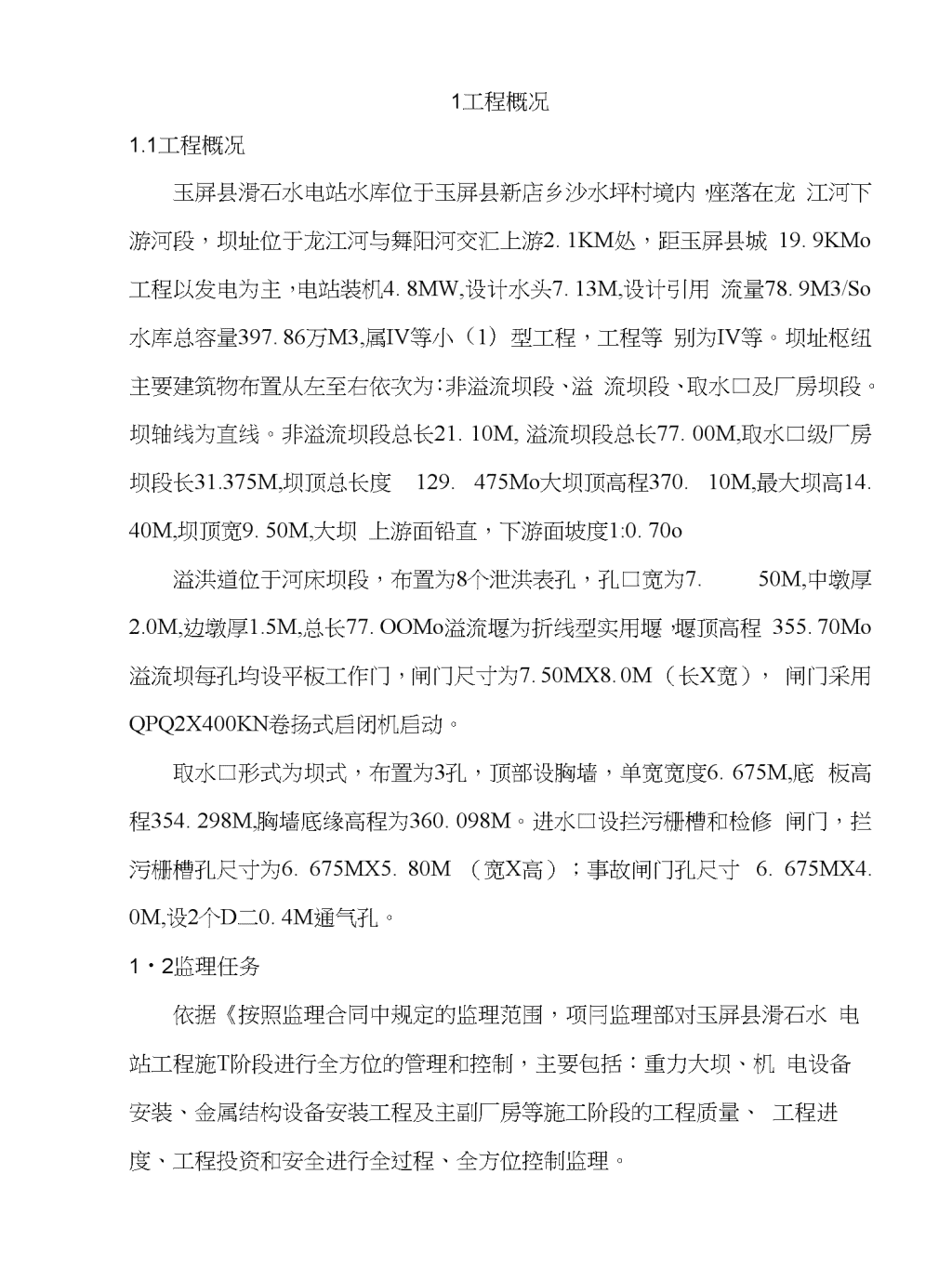

工程监理概况1.IX程概况31・2监理任务31・3监理工作概况41.4主要施工过程及工程量统计52监理规划72.1监理规划及制度建立72.2机构设置82.3主要监理方法92.4监理设备103监理过程103.1监理合同执行情况103.2施工图设计交底情况113.3质量控制及施工进度控制情况114监理效果164.1单元工程和分部工程划分164.2主要原材料、中间产品、工程施工质量抽检情况174.3施工质量的复核及验收签证18(1)基础开挖18(2)坝体砌筑20(3)溢洪道施工21(4)进水口23(5)金属结构工程25(6)工程监测254.4分部工程和单元工程质量等级评价意见274.5工程量复核27n5质量缺陷、质量事故及处理286工程形象面貌及后续施工安排306.1当前工程形象面貌306.2下闸蓄水前应达到的工程形象面貌306.3工程后续施工安排计划307主要结论意见318存在问题与建议319附表及附件32(1)监理管理机构及人员情况表32(2)质量监督单位对单元工程划分情况的批复33(3)施工及临理大事记35n1工程概况1.1工程概况玉屏县滑石水电站水库位于玉屏县新店乡沙水坪村境内，座落在龙江河下游河段，坝址位于龙江河与舞阳河交汇上游2.1KM处，距玉屏县城19.9KMo工程以发电为主，电站装机4.8MW,设计水头7.13M,设计引用流量78.9M3/So水库总容量397.86万M3,属IV等小（1）型工程，工程等别为IV等。坝址枢纽主要建筑物布置从左至右依次为：非溢流坝段、溢流坝段、取水口及厂房坝段。坝轴线为直线。非溢流坝段总长21.10M,溢流坝段总长77.00M,取水口级厂房坝段长31.375M,坝顶总长度129.475Mo大坝顶高程370.10M,最大坝高14.40M,坝顶宽9.50M,大坝上游面铅直，下游面坡度1:0.70o溢洪道位于河床坝段，布置为8个泄洪表孔，孔口宽为7.50M,中墩厚2.0M,边墩厚1.5M,总长77.OOMo溢流堰为折线型实用堰，堰顶高程355.70Mo溢流坝每孔均设平板工作门，闸门尺寸为7.50MX8.0M（长X宽），闸门采用QPQ2X400KN卷扬式启闭机启动。取水口形式为坝式，布置为3孔，顶部设胸墙，单宽宽度6.675M,底板高程354.298M,胸墙底缘高程为360.098M。进水口设拦污栅槽和检修闸门，拦污栅槽孔尺寸为6.675MX5.80M（宽X高）；事故闸门孔尺寸6.675MX4.0M,设2个D二0.4M通气孔。1・2监理任务依据《按照监理合同中规定的监理范围，项冃监理部对玉屏县滑石水电站工程施T阶段进行全方位的管理和控制，主要包括：重力大坝、机电设备安装、金属结构设备安装工程及主副厂房等施工阶段的工程质量、工程进度、工程投资和安全进行全过程、全方位控制监理。n1.3监理工作概况1.3.1工程项目建设监理总的进度目标是：以施工承包合同所规定的合同工期为目标。1.3.2工程项目建设监理的质量目标是通过有效的检测手段、数据收集、统计和科学的分析方法，使工序工程、单元工程、分部工程和单位工程质量得到有效控制，工程资料齐全、整理规范。所监理工程质量验收合格率100%,优良率80%以上，极力协助建设单位争创优质工程。1.3.3工程项目建设监理的投资目标在保证工期和质量的前提下，做到造价最省，造价目标控制在合同价内。1.3.4工程项目建设监理的安全、文明、环保目标是严格按国家和有关部门的规定要求进行控制，做到防患于未然，无人身伤亡事故、无重大设备质量事故和其他重大事故发生。1.3.5水电站工程监理的总目标为合格工程、安全工程、环保工程。我们将以合同管理为基础，对工程质量、进度和造价实行全面控制，加强信息管理和内外协调工作。通过各种技术措施和监测手段使丁程质量达到优良标准；依据T程施T合同和经审批的施工组织设计，抓好进度计划落实，确保合同工期的实现；根据业主授权，做好计量审核和支付签证工作，有效地控制工程造价，实现木合同工程的总目标。1.3.6在项目施工前，监理工程师对承建单位施工质量控制计划进行审查，对质量计划要求明确控制的重点和难点，设置关键点。同时，要求每道工序完成后，施工承包商应根据施工规范或设计要求进行自检，合格后填报单元工程或工序施工报验单。监理工程师接到报验单后，立即n对待检点的工序进行现场检查，必要吋进行抽样试验，并根据施工规范n和设计要求，在质量报验单上写明检验意见。检验合格者，监理工程师签发检验认可证书。否则，监理工程师指示施工承包商实施整改。只有经监理工程师检验确认合格后，施工承包商才能对下道工序进行施T。1.4主要施工过程及工程量统计1.4.1主要施工过程2014年9月27日，主体工程土石方开挖正式开始。2014年9月28H,工程开挖爆破第一炮。2014年11月13日~12月2日，一期围堰施工。2014年12月11H〜12月23H,—期水下部分开挖。2014年12月24日〜11月27日，一期水下部分清基。2014年12月25日，大坝一期和厂房基础及开挖验收。2015年1月12日，坝基第一仓▽351.50^V352.68m栓开盘。2015年1月19H,主厂房基础碇开盘。2015年2月15日，主厂房完成尾水、水机层一期水下栓。2015年2月20FT2015年2月21R,二期围堰施工。2015年2月22LT2015年3月3|_|,二期大坝基础开挖。2015年3月4日〜2015年3月6日，二期人坝基础清基。2015年3月7日，二期大坝基础混凝土浇筑。2015年4月23H,完成至溢流面顶部355.70米高程，大坝一期水下部分检施工完成。2015年3月13日，溢流坝段栓浇筑至▽365.9m,架设工字钢位置，用于支撑上部及桥面模板，确保了汛期施工。2015年4月26日水机层施工，防洪墙开始上升。2015年8月12日大坝桥面(▽370.10m)栓完成。2015年11月2日，坝顶起闭机架殓完成。2015年11月9日，完成副厂房屋而，标志着主体工程主副厂房完成。2016年2月25日,电站综合楼动工。2016年3月19日,新增一孔溢流坝桥面板完成，大坝全线贯通。n2016年3月27H,新增一孔溢流坝启闭机架完成，标志着大坝主体混凝土全部完工。2016年6月27日1#、3#、4#溢洪道拼装。2016年7月1溢流坝闸门槽二期混凝土全部浇筑完成。1.4.21程量统计表1.4-1滑石水电站工程量统计序号目项单位坝流溢边坡支护113m23m35IXC3m43m5OC23m65C23m6OC33m『体H83m9浆灌幕帷O11浆灌结固m11to•1A1A583.22m134根E结机矗闭□E7机电发套套381A个169个OIX20器压变个套3112窗金人II铝2m6&65Z91160.11n2监理规划2.1监理规划及制度建立1.1.1监理规划受业主委托，重庆建新建设工程监理咨询有限公司承担了玉屏县滑石水电站工程的监理任务，并成立了玉屏县滑石水电站工程监理部，监理部依据国家水利部关于工程建设管理的有关规定、规范、规程、合同文件，设计文件和施工图纸及水利行业工程建设有关技术标准及强制性条文，监理部编制了《滑石水电站工程建设监理规划》，《滑石水电站工程监理实施细则》，制定工作制度和管理制度，明确监理工作程序、工作制度和工作方法。1.2.2制度建立监理部依据监理合同及施工合同，在监理过程中，以项目管理理论为基础，合同管理为核心，信息管理为手段，加强施工监理工作，认真履行监理职责。本着“四控制，二管理，一协调”的原则，对滑石水电站工程施工进行了有效控制监理部根据工程的特点及公司的有关管理规定，制定了总监理工程师职责、现场监理工程师及监理员职责、安全理员职责，制定了信息管理制度、合同管理制度、工程项目监理的工作制度、奖惩实施办法等。在工程项目监理的工作制度中包括：1技术文件审核、审批制度。根据施工合同约定由双方提交的施工图纸以及由承包人提交的施T组织设计、施T措施计划、施T进度计划、开工申请等文件均应通过监理机构核查、审核或审批，方可实施。2原材料、构配件和工程设备检验制度。进场的原材料、构配件和工程设备应有出厂合格证明和技术说明书，经承包人自检合格后，方可报n监理机构检验。不合格的材料、构配件和丁程设备应按监理指示在规定时限内运离T地或进行相应处理。3工程质量检验制度。承包人每完成一道工序或一个单元工程，都应经过自检，合格后方可报监理机构进行复核检验。上道工序或上一单元工程未经复核检验或复核检验不合格，不得进行下道工序或下一单元工程施工。4工程计量付款签证制度。所有申请付款的工程量均应进行计量并经监理机构确认。未经监理机构签证的付款申请，发包人不应支付。5会议制度。监理机构应建立会议制度，包括第一次工地会议、监理例会和监理专题会议。会议由总监理丁程师或由其授权的监理T程师主持，工程建设有关各方应派员参加。6施工现场紧急情况报告制度。监理机构应针对施工现场可能出现的紧急情况编制处理程序、处理措施等文件。当发纶紧急情况时，应立即向发包人报告，并指示承包人立即采取有效紧急措施进行处理。7丁作报告制度。监理机构应及时向发包人提交监理月报或监理专题报告；在工程验收吋，提交监理工作报告；在监理工作结束后，提交监理工作总结报告。8丁程验收制度。在承包人提交验收申请后，监理机构应对其是否具备验收条件进行审核。并根据有关水利工程验收规程或合同约定，参与、组织或协助发包人组织工程验收。1.2机构设置为了顺利地履行监理合同，实现工程的“三大”目标控制，我公司成立了滑石水库工程项目监理部，由具备工程建设总监理工程师资格的夏军同志出任项目总监理工程师，实行总监理工程师负责制。总监工程师、我公司全面履行工程监理合同中确定的全部责任、权利和义务。根据本标段的丁程特点配备相应专业的监理员。在整个施T阶段实施有效的监理。n1.3主要监理方法2.3.1现场记录：监理工程师在进行现场监理工作吋，对当FI施工部位的各种情况，进行认真完整记录，包括每FI对施工现场人员、设备和材料、天气、施工环境以及施工中出现的各种情况，把它作为监理工作的备忘录，作为解决合同纠纷，了解工程实际情况，进行工程结算的基本资料,现场记录除一般文字记录外，还附有适当的简图、计算公式、计算结果。2.3.2发布文件：监理部采用通知、指示、批复、签认等文件形式进行施工全过程控制和管理。监理工程师可通过书面指令文件，提出施工中存在的各种问题，提请施工单位整改，施工单位要将整改方案和结果以文字形式报监理T程师。2.3.3旁站监理：监理机构按照监理合同约定，在施工现场对工程项目的重要部位和关键工序的施工，实施连续性的全过程检查、监督与管理。2.3.4巡视检验：监理机构对所监理的工程项目进行的定期或不定期的检查、监督和管理。2.3.5跟踪检测：在承包人进行试样检测前，监理机构对其检测人员、仪器设备以及拟订的检测程序和方法进行审核；在承包人对试样进行检测时，实施全过程的监督，确认其程序、方法的有效性以及检测结果的可信性，并对该结果确认。2.3.6平行检测：监理机构在承包人对试样自行检测的同吋，独立抽样进行的检测，核验承包人的检测结果。2.3.7协调：监理机构对参加工程建设各方之间的关系以及工程施工过程中出现的问题和争议进行的调解。2.3.8规范工作程序：监理部和施工单位必须严格遵守工作程序，对施工单位不按程序办理，监理工程师拒签并及吋纠正。工程质量未经施工单位三检合格或未有检测资料，监理工程师不予查验。n2.3.9坚持审核制原则：对于施工组织设计、质量事故方案、开工申请等,由监理部组织会审，经签发意见后按程序执行。1.4监理设备全站仪、殓回弹仪、水准仪、激光自动安平标线仪、激光测距仪、游标卡尺、内外直角监测尺、焊接监测尺、监测镜、坍落度筒、钢卷尺、靠尺、5m多功能磁力线坠、相机、试模、压板等检测设备。3监理过程2.1监理合同执行情况1受玉屏渝玉水电电开发公司的委托，重庆建新建设监理咨询有限公司承接了玉屏县滑石水电站工程的监理项目，对该工程的建设内容进行全过程的监理。2项目监理合同签订后，我公司立即组建了监理部进驻施T现场，在总监理工程师的统一组织和安排下，按照监理程序开展监理工作。并按照工程进度和审定的监理规划，编制监理实施细则，根据监理实施细则进行施工阶段管理。3依据监理有关的国家政策、法律、法规、标准、规范、合同等对工程的质量、进度、投资、变更进行控制，对项目的合同和信息文档资料进行管理。定期召开监理例会，检查各项工作的完成情况，协调解决存在的问题；向项冃管理单位提交相应的监理资料与报告；及时把握项冃存在的问题并提出监理建议；公平公正地协调处理项目实施中遇到的问题，确保了工程建设的质量和顺利进行。项目监理部全面履行了监理合同赋了的义务和责任，圆满完成了木工程的监理任务，监理T作控制目标达到合同要求。1.2施工图设计交底情况坝区河谷狭窄，岸坡陡峻，边坡开挖高度大，爆破振动频繁。坝肩主要存在卸荷裂隙、坝基主要存在F5断层，且地质条件较差，施工中容易n形成局部不稳定体，高边坡的稳定性较难控制；1）高边坡开挖与支护交叉作业，施工干扰大，安全隐患突出；2）木工程施工导流采用枯水期隧洞导流，汛期基坑过流，坝体殓施T有效T期短，施T强度高，各工种、工序交叉作业，存在安全隐患；3）坝区施工工作面集中，施工单位之间相互干扰较大。1.3质量控制及施工进度控制情况1.3.1质量控制情况根据该工程的特点，在现场组建滑石水电站项目总目标的实现，按监理合同的要求，认真贯彻落实“项目总监负责制、招标投标制、合同管理制和建设监理制”。特别是通过实施合同管理，强化了质量管理，有效的促进了质量保证、质量管理体系的建立和完善。1建立健全质量管理的组织机构，为工程项目总目标提供组织保证。督促承建单位按合同要求实施质量保证计划，为实现质量目标的需要，建立不同层次的组织机构。为了把质量工作深入化、制度化，夯实质量管理基础，督促项目部按合同要求建立健全了“施T队（班组）初检，施工员和质检员复检，项冃部终检”的小三检制，在此基础上监理工程师检查验收，严格实施合同规定的“三检制”。要求施工单位质量管理人员在熟悉合同、掌握质量标准、技术要求、施工要点的基础上，做好现场的各项技术控制和质量控制工作，使施工全过程的质量保证工作任务落实、责任到人。监理部根据工程实际情况，采取直线制组织结构管理模式，实行总监负责制，总监对业主和公司负责，行使监理合同赋予监理单位的权力，对工程建设的质量进行监督管理；监理部采取分工负责的办法，统一指挥，责权一致，将质量控制工作落到实处，以此加强、促进工序检查和验收签证工作。2制订落实质量目标计划，切实保证工程施工质量首先，认真执行合同，对合同技术规范中的技术、质量条款和有关工程施工技术规范、规n程、质量标准等，组织学习、严格执行。其次，贯彻落实业主针对建设项目制定的有关质量标准。在工程实施过程中，督促施工单位针对各作业组，层层下达质量管理目标，签订相关责任书，制定了奖罚措施。监理工程师对质量冃标计划的落实，实施全过程、全方位的督促检查，严格监控。对施工单位的施工工序严格要求，做到事前审批、事中监督、事后把关，坚持质量标准不降低，及吋返工、处理、纠正不合格工程、质量缺陷和不符合要求的操作。建立质量检验工作制度，使质量控制有章可循、有法可依、任务明确、责任清楚。3通过得力有效的措施、方法和手段，确保质量目标的实现在滑石水电站工程实施过程中，除了在目标计划及制度方面下功夫外，还采取一些诸如完善施工工艺、改善施工方法等方面的措施，严格按照既定的工序要求施工，从技术、工艺方面加强了质量保证。通过一系列的有力措施，木标段工程质量达到了合同冃标。木工程工程实行“建设单位负责、监理单位控制、施T单位保证、政府部门监督”四位•体的质量管理体制比较完善，所采取的措施、方法、手段切实可行，各部门之间分工协作、相互配合，切实为实施质量管理丁作提供了保证。4施T过程的质量管理按照编制的《监理规划》及《监理实施细则》所确定的质量管理目标及措施，依靠健全完善的质量保证、质量管理体系，施T单位及监理丁程师加强了施T全过程、全方位的质量保证及监理工作。凡无施工单位的开工中请和未经监理工程师的确认，以及承建单位的人员、设备、技术等条件达不到工程合同技术条款、技术规范规定的标准吋，决不允许开工。5严格执行原材料、设备进场报验制度。由现场监理工程师对本工程原材料的质量、施工机械、设备情况逐一进行检查验收，严禁不合格及无材质证明的材料进入施工现场，外购材料除要有出厂合格证、试验报告外，要求施工单位及吋进行复检，材料质量均合格。6滑石水电站所有主材均由业主方供应，因此，监理部除督促承建单n位按照合同要求进行送检外，还根据实际情况，现场抽取一定数量的T程原材料，送至相关实验室进行化验，确保了工程原材料合格。7勤于现场监测，坚持T地巡视和旁站监理相结合。在承建单位“三检制”基础上，也就是质量初检、复检、终检合格后，报请现场监理T程师验收签证；为了保证施工质量，提高工作效率，对大坝、厂房等重要基础部位联合建设单位、设计单位进行联合验收。8基础设计要求挡水建筑物基础为砂砾石层，但实际开挖过程中，遇到了1-3M层厚的粉细砂透镜体，达不到建基础的要求，经要求设计部门及有关方面的专家进行现场详细查看，在距原坝址下游45M处位置，发现在整片基岩，通过现场打钻钻探，最终确认了泄冲闸、进水闸、主副厂房位置均可以座落在基岩上，经专家反复论证，最终确认了电站大坝基础的下移。确保了电站的永久运行安全。9在施工过程中，基础验收由总监理工程师主持，业主方、监理方、设计院、施工方四方进行了联合验收，所有基础均达到了设计要求。10加强质量管理，严格工程验收制度。施工质量控制实行以“单元工程为基础，工序控制为手段”的标准化、程序化管理。单元工程质量检测实行施工单位自检与监理抽检相结合的双控制度。在施工中，严格要求施工单位执行水利水电工程质量评定规程中的各项要求，对各单元工程确定了所应采用的质量评定表格，规定了应检测的内容方法、标准等，使质量管理、质量检测工作真正落到实处。督促施工单位认真执行“三检制”，现场检查与资料相结合，工程检查与组织、制度、落实相结合。11配备了必要的质量检查、检测工器具，满足了施工阶段常规的检测需要。每个单元工程或重要工序开工前，施工单位必须报送自检资料，监理部在收到自检资料后，在规定的吋间内到达现场进行复验检查，按评定标准评定施工质量等级。12坚决执行质量否决权。凡质量不合格的工程，必须返工处理达到合格标准；上道工序不验收，不准进行下道工序施工；并且不合格工程不予验收和计量支付。n13经监理复核：施工方送检钢筋组，检测成果全部合格；送检水泥试样组，检测成果全部合格；送检细骨料试样组，检测成果全部合格；送检粗骨料试样组，检测成果全部合格；送检砂浆试块组，检测成果全部合格；施T方送检混凝土试块组，检测成果全部合格。3.3.2施工进度控制情况进度控制是建设监理工作三大控制目标之一，直接影响工程投资效益的发挥，监理部采用了主动控制与动态控制相结合的方法，围绕进度控制目标，进行监督、管理，从而使得整体T程顺利完工。1・督促施T单位按合同技术条款规定的内容和时限，编制施T总进度计划，明确施工方法、施工场地、道路利用的时间和范围、以及机械需用计划、主要材料需求计划、劳动力计划等，并督促施工单位根据本工程特点和难点，对总进度计划进行合理分解，以保证其可操作性。依据总进度计划，把单位工程施工进度分解为月、周的进度进行控制，每周、每月检查施T进展，发现问题及时解决，确保了施工进度阶段性控制目标的实现。2.进度控制的重点监理工程师对报送的实施进度计划进行审查。监理部从人力、资金、设备、技术方案及相关工序的影响上重点审查其逻辑关系、施工程序、资源的均衡投入以及施工进度安排对施工质量和合同T期目标的影响等方面。将批准的施丁总进度计划作为合同进度计划、控制木合同工程进度的依据，并找出关键路线及阶段性控制点，作为进度控制的工作重点来抓。3•按照合同要求，监理部积极督促施工单位及吋调遣人员、设备、材料进入工地，并现场检查进场施工机械设备的型号、规格、数量、性能及工作状况等指标是否满足工程需要，并对不能满足工程需要的机械设备，要求施工单位及时加大工作力度，立即更换或增加设备。及吋签发工程开工令。n4•在合同实施过程中，为了解丁程实际进展，监理工程师随时监督、检查和分析施工单位的月、周施T进度作业状况；监理T程师每H至施工现场实地检查进度执行情况，做好监理H志；另外，监理部现场定期与不期召开有关进度方面的生产协调会议，获得现场施工信息，从中了解到施工中潜在的问题，以便及时采取相应措施。对这些获取的数据进行必要的处理和汇总，将工程实际进展与原计划进度进行比较，从而对施丁现状及未来进度动向加以分析和预测，及时进行调整，使T程形象进度满足控制性总进度计划的要求。5•监理部积极协助、参与业主单位进行的组织协调工作。排除征迁工作、施丁干扰等不利因素对止常施工造成的影响，为施工单位创造较好的外部环境，促进了工程进展。4监理效果4.1单位工程和分部工程划分表4.1-1滑石水电站单位工程和分部工程划分汇总单位工程名称分部工程名称备注大坝工程一期坝体地基开挖坝体坝顶综合楼二期坝体地基开挖坝体坝顶综合楼n厂房工程厂房地基开挖主厂房副厂房尾水厂房装饰厂坝金结及启闭机安装工程1号发电机组2号发电机组3号发电机组高压开关柜电力电缆软•硬母线及其它设备金属结构安装工程巫坝金结及启闭机安装工程灌浆单位T程帷幕灌浆固结灌浆5单位工程分部工程全部合格按《水利水电工程施工质量检验与评定规程（SL176—2007）》结合工程具体情况，建设、监理、设计及施工等单位进行工程项冃划分，并确定主要单位工程、主要分部工程、重要隐蔽单元工程和关键部位单元工程。经监理机构于2016年7月复核后，将该工程项冃最终划分为5个单位工程，分部工程。4.2主要原材、中间产品、工程施工质量抽查情况表4.1-2原材料检测情况检验材料项目施工单位口检（组数）监理跟踪检测（组数）监理抽检（组数）结论水泥细骨料粗骨料n钢筋砖符合要求金属块右表4.1-3中间产品检测情况分部工程名称设计标号施工单位自检监理单位跟踪检测结果组数最小抗压强度(Mpa)平均抗压强度(Mpa)组数C15C20C30表4.1-4监理抽检婭抗压试块检测情况分部工程名称设计标号监理单位结果组数最小抗压强度(Mpa)平均抗压强度(Mpa)C15C20C304.3施工质量的复核及验收签证n从监理复检结果与施工单位的自检结果相吻合，说明施工单位的质量保证体系在监理处的监督下，正常有效的运转，充分发挥了作用，达到了预期目的，从验收结果，分部工程、单位工程合格率100%,实现了监理预期的质量目标，已对单位工程和分部工程进行资料签证。（1）基础开挖（含大坝、泄水、进水口）1）大坝、泄水、进水口开挖的松散岩石开挖前，由施工承包人对现场原始地形进行测量，监理丁程师对原始地形进行复测确认；施工承包人严格按设计图纸要求的坡比进行现场施工放样；开挖完成后，施工承包人报送开挖后的测量资料，监理工程师复核开挖边坡比值是否满足设计要求，未达到设计要求坡比的边坡及吋进行返工处理，以达到设计要求为准。基岩验收采取单元验收制度，各单元在施工承包人自检合格后,由业主、设计、地质、监理、施工等单位联合验收审阅了有关资料，按照《水利水电建设工程规程》（SL223-2008）和相关规定要求，验收专家组通过认真分析主和讨论，一致认为，基础各部位的开挖和清理已达到设计的平面范围和高程、开挖和清理的地质现状满足建基面承载强度和结构稳定、轮廓尺寸符合设计要求，各部位的平面的立面开挖的清理范围已满足要求，基础开挖的平面范围和高程资料记录已完成，阶段性验收资料基木齐全，具备验收条件，一致同意通过基础验收。2）爆破震动对基岩的影响分析基岩采用破碎机自上而下分层进行开挖，开挖未采取爆破方式，无需对基岩进行分析。3）地质缺陷及处理措施是否满足设计要求大坝基础爆破开挖到设计的标高、高程位置局部出现破碎岩体、松动、中，个别部位造孔吋，预裂孔出现飘钻，导致部分边坡与水平建基面局部平整度欠佳；少量预裂孔未形成预裂面，岩石留在边坡或建基面上等质量问题。施工单位根据监理的要求，主要采用手风钻造孔爆破结合人n工撬挖等方法进行技术处理结果见下表。表4.1-5处理情况统计部位桩号、高程（m）施工缺陷描述处理措施坝基桩号0+071.5~+091.5高程350.5建基面凸凹不平风镐撬挖桩号0+035.5〜0+052.5高程350.5破碎岩休、松动、局部平整度不符合设计要求风镐及人工撬挖右坝肩高程362.5清除、松软、斜坡面不平整度不符合设计要求风镐及人工撬挖，栓护坡挡墙3）固结、帷幕灌浆综合成果及检查孔压水试验成果是否可靠，能否满足设计要求。开工前，监理中心根据设计文件、固结、帷幕灌浆试验成果及现场施工情况，审批各部位施工方案；根据规范制定固结灌浆监理实施细则和质量检查验收办法；根据计量认证证书对灌浆计量仪器进行现场校验；对原材料进行抽检。灌浆过程中，监理中心按照设计图纸、技术要求、批准的施工方案和规程规范进行质量控制；严格控制钻孔参数、灌浆参数及灌浆结束标准，确保质量符合设计要求；现场定期对记录仪、各种传感器进行校核；灌浆过程实行全程旁站监理。每个钻灌单元固结灌浆施工结束后，要求承包人提交灌浆成果表及灌浆成果剖面图，监理工程师根据灌浆成果结合灌浆过程实际情况布设质量检查孔位；进行检查孔取芯、压水，压水试验监理全过程旁站。若压水检查不合格，要求承包人补灌直到透水率达到合格标准；检查结束后进行检查孔灌浆和封孔。监理部根据施工承包人报送的固结、帷幕灌浆成果资料按固结、帷幕灌浆孔总数的5%的比例布置检查孔，进行压水试验，同时由监理丁程师对施工现场的固结、帷幕灌浆检查孔全过程旁站监督、检查，以确保试验数据真实可靠。各检查孔检测结果nLuW5,合格率100%,表明固结、帷幕灌浆质量满足设计要求。（2）坝体砌筑坝体砌筑工艺，质量控制标准，原材材料品质、质量检测成果（标号、取样强度）是否可靠，监理采取何种复检手段。木I.程坝体设说•为钢筋磴结构T程，无坝体砌筑工程。（3）溢洪道施工溢洪道混泥土浇筑施工工艺质量控制标准，材料品质、质量检测成果（标号、取样强度）是否可靠，监理采取何种复检手段。1）泄洪道工程开工前要求施工承包人完善管理体系，报送《质量安全保证体系》、《实施性施工组织设计》、程建设合同文件、设计文件、技术规范与质量检验标准等，监理工程师审查其是否满足施工质量、安全要求。在具体监理过程中监理依据工通过审查施工方案，对工序质量巡视、检查、旁站、试验和验收等有效的措施和手段，实施事前、事中、事后的全过程、全方位跟踪监督。2）监理部始终坚持从源头抓起，注重施工承包人内部的质量管理，要求施工单位开展建立和健全三级质检体系，促进全员加强质量意识，提高一次验收合格率。对工程质量的管理，监理部严格按合同和国家规范要求执行，对每一道施工工序，均安排监理工程师进行跟踪检查，对隐蔽T程和栓结构施T质量实行检查验收签证制度，工程施工工序质量控制较好。3）监理部要求施工承包人根据有关规范和设计要求进行模板设计并对其设计进行认真审核，现场按审核批准的模板设计方案进行施工。模板安装前，均测量放样确定其安装位置，立模丁人按要求对模板进行固n定，监理工程师通过结构巡视检查、结构验收时的临仓检查，殓浇筑过程中的巡检等方法进行模板工序的质量控制，重点校核测量放样的准确性，检查安装位置、上下口尺寸、模板的稳定性、围桧刚度、板面平整度及模板间缝隙等是否满足设计和规范要求。4）监理部对钢筋加T质量进行不定期的抽检。钢筋加工基木能按设计要求进行，工艺较规范。部分钢筋加工不能满足设计要求，现场发现后，均要求返T处理。钢筋加T成型后，运抵现场由人T绑扎安装。钢筋接头焊接质量八直是钢筋工程质量检查的重点。钢筋接头…般采用手工电弧搭接焊和帮条焊。对钢筋的绑扎焊接与安装质量，监理T程师采用结构巡检预控、临仓进行结构验收等方法进行控制，主要检测钢筋的规格型号、形式、数量、安装位置、焊接绑扎质量等。检查验收时发现钢筋施工工序质量存在一些质量通病，如钢筋保护层、间距不符合设计要求，以及栓浇筑时对钢筋保护不力造成钢筋移位等。对这些施工质量问题，均要求施工承包人进行整改和返工，栓浇筑前仓内钢筋都能达到合格或合格以上标准，没有给工程留下隐患。表4.1-6原材料检测情况序号材料检测监理跟踪检测（组数）监理抽检（组数）S合格值Mpa实测代表值Mpa结论1水泥合格2细骨料合格3粗骨料4钢筋5试块6栓配比n监理部采用跟踪检测、平行检测方法对承包人的检验结果进行复核。跟踪检测承包人在现场随机取样，驻地监理人员在现场见证，其检测数量按规范要求，殓试样不少于承包人检测数量的7%,土方试样不少于承包人检测数量的10%。监理部还从各承包人施工现场随机抽取一定材料,送往试验室进行独立的平行检测。其检测数量按栓试样不少于承包人检测数量的3%,土方试样不少于承包人检测数量的5%。（4）进水口施工工艺，质量控制标准原材材料品质、质量检测成果（标号、取样强度）是否可靠，监理采取何种复检手段。1）进水口工程开工前要求施工承包人完善管理体系，报送《质量安全保证体系》、《实施性施工组织设计》、程建设合同文件、设计文件、技术规范与质量检验标准，等，监理工程师审查其是否满足施工质量、安全要求。在具体监理过程中监理依据工通过审查施工方案，对工序质量巡视、检查、旁站、试验和验收等有效的措施和手段，实施事前、事中、事后的全过程、全方位跟踪监督2）监理部始终坚持从源头抓起，注重施工承包人内部的质量管理，要求施工单位开展建立和健全三级质检体系，促进全员加强质量意识，提高一次验收合格率。对T程质量的管理，监理部严格按合同和国家规范要求执行，对每一道施工工序，均安排监理工程师进行跟踪检查，对隐蔽T程和殓结构施工质量实行检查验收签证制度，工程施工工序质量控制较好。3）监理部要求施工承包人根据有关规范和设计要求进行模板设计并对其设计进行认真审核，现场按审核批准的模板设计方案进行施工。模板安装前，均测量放样确定其安装位置，立模丁人按要求对模板进行固定，监理工程师通过结构巡视检查、结构验收时的临仓检查及殓浇筑过n程中的巡检等方法进行模板工序的质量控制，重点校核测量放样的准确性，检查安装位置、上下口尺寸、模板的稳定性、围桧刚度、板面平整度及模板间缝隙等是否满足设计和规范要求。4）监理部对钢筋加T质量进行不定期的抽检。钢筋加工基木能按设计要求进行，工艺较规范。部分钢筋加工不能满足设计要求，现场发现后，均要求返工处理。钢筋加工成型后，运抵现场由人工绑扎安装。钢筋接头焊接质量八直是钢筋工程质量检查的重点。钢筋接头…般采用手工电弧搭接焊和帮条焊。对钢筋的绑扎焊接与安装质量，监理T程师采用结构巡检预控、临仓进行结构验收等方法进行控制，主要检测钢筋的规格型号、形式、数量、安装位置、焊接绑扎质量等。检查验收时发现钢筋施工工序质量存在一些质量通病，如钢筋保护层、间距不符合设计要求，以及殓浇筑吋对钢筋保护不力造成钢筋移位等。对这些施工质量问题，均要求施工承包人进行整改和返工，殓浇筑前仓内钢筋都能达到合格或合格以上标准，没有给工程留下隐患。表4.1-7原材料检测情况序号材料检测监理跟踪检测（组数）监理抽检（组数）设计标号合格值Mpa实测代表值Mpa结论1水泥合格2细骨料合格3粗骨料5钢筋6砌筑砂浆7试块8栓配比监理部采用跟踪检测、平行检测方法对承包人的检验结果进行复核。跟踪检测承包人在现场随机取样，驻地监理人员在现场见证，其检测数n量按规范要求，栓试样不少于承包人检测数量的7%,土方试样不少于承包人检测数量的10%o监理部还从各承包人施工现场随机抽取一定材料,送往试验室进行独立的平行检测。其检测数量按栓试样不少于承包人检测数量的3%,土方试样不少于承包人检测数量的5%。（5）金属结构工程大坝闸门埋件在安装施工过程中，各部件均严格按照设计图纸中标注的尺寸和验收规范的要求误差范围控制安装尺寸，严格落实“三检制”,安装单位自检合格后，监理工程师再按照安装单位报送的质检表，现场抽查检测，验收合格后，通知土建单位在最短的时间内按照分层浇筑等相关规定浇筑二期碇。对于土建单位没有在规定的时间段内浇筑二期稔的埋件，监理工程师均要求施工项目部对该部位的埋件进行了二次检测,未发现尺寸变化后再通知土建单位浇筑二期殓。对于已完成二期栓浇筑的部位，进行严格的检查，对门槽内及底部的外露钢筋等异物进行了割除清理，对各现场焊接的闸门和主轨、反轨等埋件的接头部位也都进行了认真的打磨、刷漆喷涂。工作弧门、检修平板门安装完成后，监理工程师会同安装单位对液压启闭机、固定卷扬启闭机的正常运转情况及开度仪的准确性进行了详细调整，直至合格。木工程金属结构和启闭机安装质量按照设计规定和《水利水电工程启闭机制造、安装及验收规范》(DL/T5019-94)、《水利水电工程钢闸门制造安装及验收规范》(DL/T5018-2004)等相关验收规范的标准进行检控和验收，并按《水利水电工程施工质量评定表填表说明与示范》对金属结构及启闭机安装工程单元工程质量评定表进行评定，全部符合设计及规范要求。(6)工程监测安全检测仪器现场率定检验，安装埋件、施工期观测频次、观测方n法、观测精度、监测资料整理分析进行质量评价。1)观测仪器严格按照厂家说明书和已批准的施工组织设计进行安装，埋设的位置由测量进行放样定位。仪器安装前均已率定合格，安装定位后读数一次，混凝土浇筑(或水泥浆刨填)后再次读数，确保浇筑(回填)施工过程中仪器无损读数无误后方可开始下一层混凝土浇筑铺料。现阶段，所有观测仪器均能正常读数，仪器合格率100%,仪器的精确度达到设计要求。2)观测仪器埋设安装后，严格按照设计要求或规范要求观测频次进行观测，现场读数观测采用SQ数字电桥进行。观测结果以《原型观测报告》的形式每月报送监理部，［分析其应力、应变、缝展宽度等变化趋势。3）按照规范、设计和监理工程师要求的测次和时间进行观测，各种互相有关的观测项目同时进行观测；渗透压力、扬压力、绕坝渗流观测在埋设初期每天1次，一月后每3天1次持续3个月，以后每旬1次，进入首次蓄水期吋每天1次；位移观测在取得初始值后每天1次，持续1个月，以后每旬1次，进入首次蓄水期吋每天1次；在正常情况下，各类监测项目测次按规范中所列的测次要求进行监测。若遇到特殊情况，如大暴雨、大洪水、汛期、库水位骤变、强地震、大药量爆破等情况，以及监测数据发牛显著变化或多次测读呈持续递增的情况，应增加测次。4）监测仪器安装埋设测得初始状态数据，确定基准值后，仪器便进入正常工作状态，开始观测运行。在正常观测时，按照规范、设计要求的观测频率，制定仪器观测操作规程、编制观测计划、数据误差判断处理方法和常规资料整理方法与报告内容，建立观测运行管理程序。5）施工期观测采用人工釆集数据，计算机计算分析。振弦式仪器釆用nBGK-408型振弦式读数仪作电测仪表。每次数据采集吋，必须立即同前次测值对照检查，如发现异常，及时进行复测，分析原因，记录说明。观测误差來自两方面，一是系统误差即仪器设备造成的误差，二是偶然误差即人为造成的误差，系统误差无法消除，只能尽量提高仪器的精度,偶然误差在资料整理时需要剔除。6）资料分析通常是指采用比较法、作图法、统计法等方法分析各监测物理量值的大小、变化规律、发展趋势、各种原因量和效应量的相关性，要求承包人配置先进的软、硬件设备，组织有丰富施工经验和理论知识的工程技术人员，认真执行有关规程和技术要求，在任何吋段观测资料的校核、整理和初步分析当日完成。所采用的计算机程序须经鉴定合格，并经过了若干工程安全运用的考验，对各项资料和成果进行综合比较和推理分析，评判T程的安全状态，制定防范措施和处理方案。同时监理部也结合现场实际施工情况对承包人整编的监测成果进行了初步分析、判断，并提出相关意见。各项安全设施工程经监理检测达到设计及规范要求，具备安全鉴定验收条件。1.4单位工程和分部工程质量等级评价意见玉平县滑石水电站单位工程和分部工程经施工自评、地勘单位、建设单位、设计单位评、监理复核的基础上，玉屏县滑石水电站质量监督站对滑石水电站工程施工质量进行了核定：5个单位工程，分部工程质量全部合格，按批准的建设规模和内容完成了工程建设任务，工程运行正常，效果较好。1.5工程量复核表4.1-8滑石水电站工程量复核序号项目单位非溢流坝溢流坝取水口及厂房边坡支护合计1土方开挖m3710.201093.709977.0011780.902石方明挖m3812&109843.0039908.1057879.10n3C15殓3m2253.604152.901115.807522.304C15埋石栓m3754.40754.405C2(mm32850.409531.0012381.506C25殓3m2470.202574.175044.376C30殓3m128.002032.802160.807主副厂房砖砌体2m847.9910639.9610852.0022339.90土石回填3m3650.003650.00n8帷幕灌浆m366.70733.30350.001450.009固结灌浆m190.00230.00330.00750.0010钢筋制安t11.10412.35226.383.85653.6811模板制安m2847.9910639.9610852.0022339.9012橡胶止水带m33.9093.0016.00142.9013锚杆(L=3・Om)根7&0046.0066.00193.00383.0014闸坝金结及启闭机t厂坝金结及启闭机t发电机3套高低压配电箱个16控压配电个10变压器个3套路合金窗m268.692.5160.15质量缺陷、质量事故及处理本工程自开工以來，未出现过任何质量事故。施工过程中局部出现的质量缺陷已及时采取措施予以处理，施工部位产生的工程施工质量缺陷、处理措施及处理后的效果如下：5.1开挖施工缺陷处理大坝基础爆破开挖中，个别部位钻孔吋，预裂孔出现飘钻，导致部分边坡与水平建基面局部平整度欠佳；少量预裂孔耒形成预裂面，岩石留在边坡或建基面上等质量问题。施工单位根据监理的要求，主要采用手风钻造孔爆破结合人工撬挖等方法进行技术处理结果见下表。表5.1-1处理情况统计n部位桩号、高程（H1）施工缺陷描述处理措施n坝基桩号0+071.5~+091.5高程350.5建基面凸凹不平风镐撬挖桩号0+035.5~0+052・5高程350.5飘钻、局部平整度不符合设计要求风镐及人工撬挖右坝肩高程362.5斜坡面不平整度不符合设计要求风镐及人工撬挖，栓护坡挡墙5.2地质缺陷处理情况根据前期勘察成果及施工开挖揭露情况，设计对不同坝肩出露的不稳定断层、破碎层、软弱夹层等地质缺陷提出技术处理结果见下表。表5.1-2处理情况统计部位桩号、咼程(m)施工缺陷描述处理措施右坝肩斜坡面不平整度不符合设计要求风镐及人工撬挖，殓护坡挡墙左坝肩斜坡面不平整度不符合设计要求风镐及人工撬挖殓护坡挡墙5.3金结质量缺陷处理1.3.1尾水事故闸门在过程中进行了多次试提落门，均无卡阻现象。挡水后，闸门止水效果良好。经建设各方研究分析，主要是闸门挡水后受季节性温度变化、闸门焊接残余应力释放引起门体局部变形等多种原因造成闸门门体与门槽卡阻。针对闸门出现的问题，设计单位提出了并提出了相应的处理方案，对割坏的主轮重新加工制作并更换，调整闸门主轮偏心轴的角度，调整门叶与门槽的间隙达到2mm〜3mn)。经处理后，闸门提升正常。上述质量缺陷已按设计及规范要求进行了处理，并经建设单位、设计单位、地勘单位、监理单位、施工单位现场进行验收，符合验收规n程和国家验评标准要求，统一意见评定为合格。6工程形象面貌及后工作施工安排6.1当前工程形象面貌1、厂区枢纽工程：与发电有关的土建工程已基木完成。2、进水口工程：土建工程已完成，拦污栅已安装完成，事故闸门和启闭机已安装调试好。3、基础处理工程：大坝全部帷幕灌浆及固结灌浆施T完成。4、重力坝工程：土建工程已完成。5、主副厂房：主体工程已完成，内墙抹灰和门窗已完善，水电已通。6、厂坝和重力坝金结以及启闭机基木安装中。7、其他工程：尾水下游及进场公路、进水口的护壁，厂区周围的围栏防护，进场大门的安装，厂区道路浇筑等均完成。1.2下闸蓄水前应达到的工程形象面貌对各单元工程质量等级进行评定，均达到合格标准。合同所涉及项目均已施工完成，施工中出现的质量缺陷已按设计要求进行处理并验收合格，工程施工及安装质量满足设计与规范要求；工程安全技术和安全设施能够做到“三同时”，各项检测指标满足规范及设计要求，因此工程已具备安全鉴定条件。6.3工程后续施工安排计划1、7月底完成溢流坝所有闸门、启闭机及门机的安装。2、8月10H前完成3台机组的调试。3、8月底完成输电线路架设。n4、8月底完成所有附属工程进场安装。7主要结论意见质量保证体系满足丁程建设要求，质量检测体系健全。整个T程施工过程处于受控状态，施工能按设计和有关规范要求进行。按《水利水电工程施工质量评定表填表说明与示范》对各单元工程质量等级进行评定，均达到合格标准。合同所涉及项目均已施工完成，施工中出现的质量缺陷已按设计要求进行处理并验收合格，工程施工及安装质量满足设计与规范要求；工程安全技术和安全设施能够做到“三同吋”，各项检测指标满足规范及设计要求，因此工程已具备安全鉴定条件。8存在问题与建议8.1上游段及尾水段挖积得土石阻碍尾水顺流，应及时的清理。8.2进水口拦污栅未做防锈措施及坝肩顶局部裸面基岩未做任何技术处理。8.3溢流面及闸口预留洞周边未做可靠安全措施和设立安全标志、标牌。8.4心坝肩下游段局部边坡塌方坠入河床，汛期后应及时的清理到位。8.5高压分配电室和控制工作室消防制度及消防设置配备到位。8.6后续的工作安排计划不详，做份详细横道计划图，报监理单位。9附表及附件(1)监理管理机构及人员情况表1)监理管理机构n总监理工程师十建金结工程师水电机工程师安全监理员监理员2)监理人员配置表9.1-1玉屏滑右水电站监理部监理人员配置序号姓名性别职称学历职务专业1夏军男高工本科总监水电机2尹华江男工程师大专监理工程土建金结3夏星男初级大专监理员工民建4男初级人专安全监理员工民建(3)质量监督单位对单位工程划分情况的批复表9.1-2质量监督单位对单位工程划分情况n单位工程名称分部工程名称施工单位建设单位地勘单位设计单位监理单位质监机构大坝单位工程坝体地基开挖坝体坝顶综合楼坝体地基开挖坝体坝顶综合楼厂房单位工程厂房地基开挖主厂房副厂房尾水厂房装饰厂坝金结及启闭机安装工程1号发电机组2号发电机组3号发电机组高压开关柜其它设备重坝金结n及启闭机安装工程灌浆单位工程帷幕灌浆固结灌浆单位工程分部工程(2)施工及监理大事记2014年11月22日：签订监理合同。n2014年11月24H：监理人员进驻现场。2014年11H25U：总监主持监理例会2014年11月26日监理［2014］通知01号2014年12月10日监理［2014］通知02号2014年12月11日〜12月23H,一期水下部分开挖。2014年12月24LT11月27日，一期水下部分清基。2014年12月25日专监理工程师主持例会2014年12月25U,大坝一期和厂房基础及开挖验收。2014年12月29日监理［2014］通知03号2015年1月12R,坝基第一仓▽351.50^V352.68m殓开盘。2015年1月19H,主厂房基础碗开盘。2015年1月20日监理［2015］通知01号2015年1月25日监理工程师主持例会2015年2月15H,主厂房完成尾水、水机层一期水下磴。2015年2月27日监理［2015］通知02号2015年2月20FT2015年2月21R,二期围垠施工。2015年2月22日〜2015年3月3日，二期大坝基础开挖。2015年3月4日〜2015年3月6日，二期大坝基础清基。2015年3月7日，二期大坝基础混凝土浇筑。2015年3月8日监理工程师主持例会2015年3月15日监理［2015］通知03号n2015年3月21日监理［2015］通知04号2015年4月5日监理［2015］通知05号2015年4月13日监理［2015］通知06号2015年3月13日，溢流坝段栓浇筑至▽365.9m,架设工字钢位置，用于支撑上部及桥而模板，确保了汛期施工。2015年4月21日监理［2015］通知07号2015年4月23H,完成至溢流面顶部355.70米高程，大坝一期水下部分稔施工完成。2015年4月26日水机层施工，防洪墙开始上升。2015年4月27日停工状态2015年6月8日监理［2015］通知08号2015年6月23日监理［2015］通知09号2015年6月26日监理工程师主持例会2015年7月8日监理［2015］通知10号2015年8月12H大坝桥面(▽370.10m)轻完成。2015年9月4日监理［2015］通知11号2015年9月25日监理［2015］通知12号2015年11月2日，坝顶起闭机架碇完成。2015年11月913,完成副厂房屋面，标志着主体工程主副厂房完成。2016年1月25日监理［2016通知13号2016年2月25日，电站综合楼动工。2016年2月30日监理［2016］通知14号n2016年3月19H,新增一孔溢流坝桥面板完成，大坝全线贯通。2016年3月27H,新增一孔溢流坝启闭机架完成，标志着大坝主体混凝土全部完工。2016年6月22日玉屏县水务局召开传达省地区防洪相关的安全预案2016年6月27日1#、3#、4#溢洪道拼装。2016年6月30日大坝安全蓄水鉴立专家现场交流会。2016年7月1日，溢流坝闸门槽二期混凝土全部浇筑完成。
