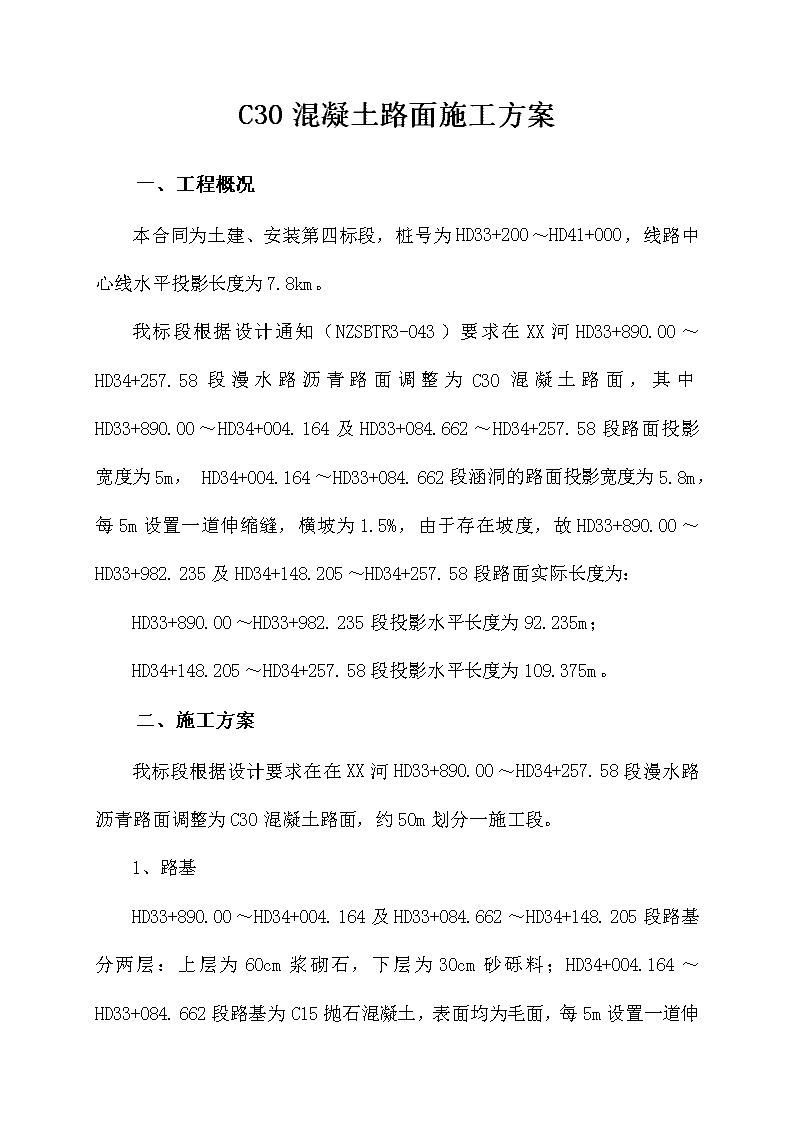

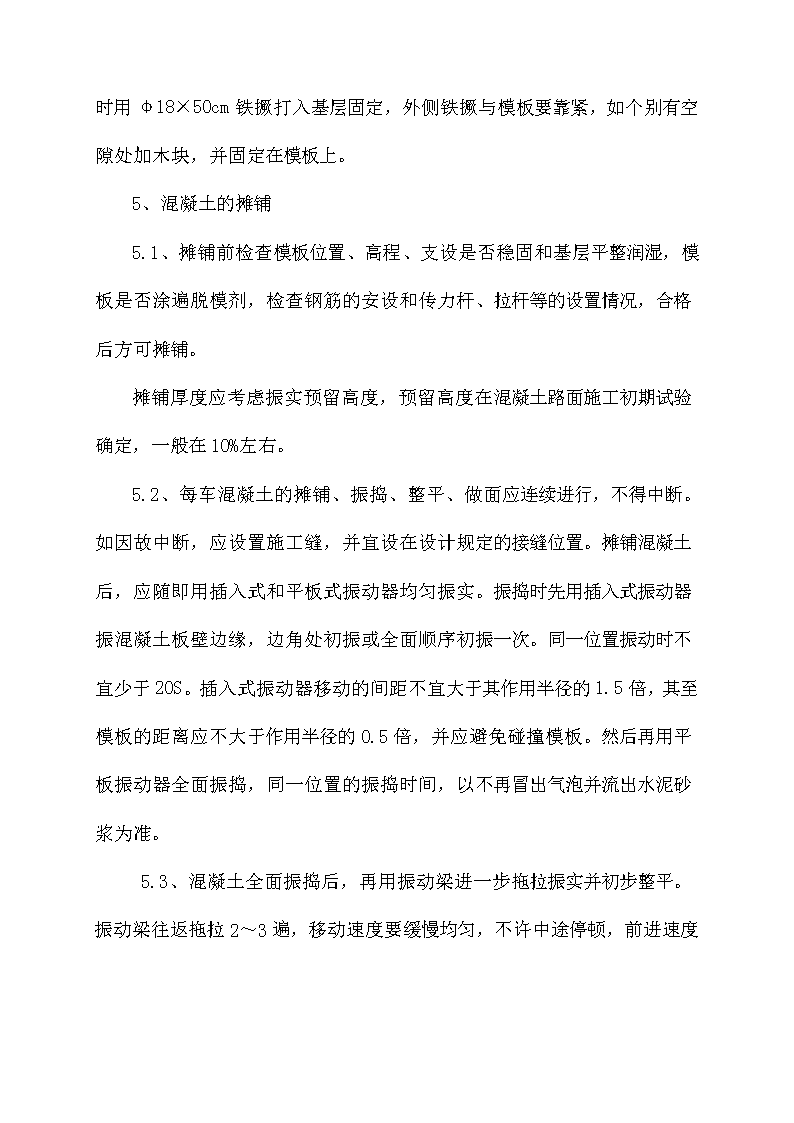

C30混凝土路面施工方案一、工程概况本合同为土建、安装第四标段，桩号为HD33+200～HD41+000，线路中心线水平投影长度为7.8km。我标段根据设计通知（NZSBTR3-043）要求在XX河HD33+890.00～HD34+257.58段漫水路沥青路面调整为C30混凝土路面，其中HD33+890.00～HD34+004.164及HD33+084.662～HD34+257.58段路面投影宽度为5m，HD34+004.164～HD33+084.662段涵洞的路面投影宽度为5.8m，每5m设置一道伸缩缝，横坡为1.5%，由于存在坡度，故HD33+890.00～HD33+982.235及HD34+148.205～HD34+257.58段路面实际长度为：HD33+890.00～HD33+982.235段投影水平长度为92.235m；HD34+148.205～HD34+257.58段投影水平长度为109.375m。二、施工方案我标段根据设计要求在在XX河HD33+890.00～HD34+257.58段漫水路沥青路面调整为C30混凝土路面，约50m划分一施工段。1、路基HD33+890.00～HD34+004.164及HD33+084.662～HD34+148.205段路基分两层：上层为60cm浆砌石，下层为30cm砂砾料；HD34+004.164～HD33+084.662段路基为C15抛石混凝土，表面均为毛面，每5mn设置一道伸缩缝，伸缩缝采用3cm聚乙烯闭孔板，横坡为1.5%，强度等各项参数均符合路基规范的要求。2、材料要求混凝土全部采用商品混凝土，其混凝土配合比严格按照混凝土配合比方案，所设计的配合比应满足设计抗压、抗折强度，耐磨、耐久以及混凝土拌和物易和性能等要求。3、测量、放样准确放出路中线、边线及高程，隔10m设置一个中心桩，在竖曲线或平曲线处加密桩点，曲线地段路面横向分块必须与路中线垂直，模板上口标高即是混凝土路面标高，因此，必须用水平仪控制好模板上口的水平，浇注过程中测量随时监测。4、模板的安装全部采用长3m（4m）宽56cm定型钢模，有足够的刚度，内侧和顶、底面均应光结、平整、顺直，局部变形不得大于3mm。高度与混凝土路面厚度一致，误差不超过±2mm。立模的平面位置和高程符合设计要求，支立稳固准确，接头紧密而无离缝、前后错位和高低不平等现象。模板接头处及模板与基层相接处均不能漏浆。模板底脚悬空部分用木块契牢并用砂浆填实缝隙，确保模板平顺牢固，在振捣行走时不发生滑动变形。n模板内侧清洁并涂涮隔离剂，支模时用φ18×50cm铁撅打入基层固定，外侧铁撅与模板要靠紧，如个别有空隙处加木块，并固定在模板上。5、混凝土的摊铺5.1、摊铺前检查模板位置、高程、支设是否稳固和基层平整润湿，模板是否涂遍脱模剂，检查钢筋的安设和传力杆、拉杆等的设置情况，合格后方可摊铺。摊铺厚度应考虑振实预留高度，预留高度在混凝土路面施工初期试验确定，一般在10%左右。5.2、每车混凝土的摊铺、振捣、整平、做面应连续进行，不得中断。如因故中断，应设置施工缝，并宜设在设计规定的接缝位置。摊铺混凝土后，应随即用插入式和平板式振动器均匀振实。振捣时先用插入式振动器振混凝土板壁边缘，边角处初振或全面顺序初振一次。同一位置振动时不宜少于20S。插入式振动器移动的间距不宜大于其作用半径的1.5倍，其至模板的距离应不大于作用半径的0.5倍，并应避免碰撞模板。然后再用平板振动器全面振捣，同一位置的振捣时间，以不再冒出气泡并流出水泥砂浆为准。5.3、混凝土全面振捣后，再用振动梁进一步拖拉振n实并初步整平。振动梁往返拖拉2～3遍，移动速度要缓慢均匀，不许中途停顿，前进速度以每分钟1.2～1.5m为宜。凡有不平之处，应及时辅以人工挖填补平。最后用无缝钢管滚筒进一步滚推表面，使表面进一步提浆均匀调平。6、路面的整平、压光及成型振捣完成后进行抹面，抹面一般分两次进行。第一次在整平后，随即进行。驱除泌水并压下石子。第二次抹面须在混凝土泌水基本结束，处于初凝状态但表面尚湿润时进行。用3m直尺检查混凝土板表面。路面不平整处可用1：1水泥砂浆，予以找补凹处，通过压实找平，借板面充分均匀的提出水泥浆整平后二人采用一根滚筒，其后二人一根5米长铝合金刮尺刮平。混凝土浇筑70分钟左右，在混凝土即将达到初凝状态时，即可用混凝土光机进行混凝土面光，收光是对混凝土表面进行最后的精细修整，使混凝土表面更加致密、平整、美观，这是混凝土路外观的关键，施工中安排三组六人分段分时收光，操作混凝土光机进行混凝土光时，用力适中，运行速度均匀，切记不能停顿，此项工作重点在必须掌握初凝时间，把握好混凝土光机运行速度，抓紧时间速战速决，注意必须用压光机连续进行两次压光，最后进行人工压光一次瞳，压光的人员在操作时，必须穿平底软质胶鞋，而且用质地较厚的塑料布或耐压粉包袋将鞋包好，以保护混凝土面。施工中应加强质量检查、校核，保证精光质量；当一个施工段落结束时，工作缝要和横缝一致，杜绝错缝现象。7、路面的拉纹及切缝n混凝土浇筑完2小时左右，纹理制作采用人工压纹器刻纹施工，，使路面混凝土有粗糙的纹理表面。锯缝应及时，在混凝土硬结后尽早进行，宜在混凝土强度达到5～10MPa时进行，也可以由工地试锯确定，特别是在夏季和天气温度骤变时不可拖延，但也不能过早，过早会导致粗集料从砂浆中脱落。每5m设置一道伸缩缝缝高10cm，灌缝时缝槽应洁净干燥，如灌注胀缝则缝壁内涂一层冷底子油，填缝料要灌填充实、紧密。8、混凝土路面的养护混凝土路面完毕后应及时养护，养护采用湿草帘覆盖养生，养护期为7天；由于施工时段在6月，故每天上、下午得两次浇水养护。混凝土板拆模要注意掌握好时间（24小时后），一般以既不损坏混凝土，又能兼顾模板周转使用为准，可视现场视气温和混凝土强度增长情况而定，必要时可做试拆试验确定。拆模时操作要细致，不能损坏混凝土板的边、角。nn工程量估算表：附表（一）C30混凝土路面的面积里程长度（m）投影宽度（m）面积（m2）HD33+890-HD34+004.164114.1645.5627.902HD34+004.164-HD34+084.66280.4985.8466.889HD34+084.662-HD34+257.58172.9185.5951.049合计2045.84附表（二）C30混凝土路面伸缩缝的长度里程伸缩缝的数量计算公式长度（m）HD33+890-HD34+004.164226.07*22133.54HD34+004.164-HD34+084.662166.77*16108.32HD34+084.662-HD34+257.58346.07*34206.38合计448.24
