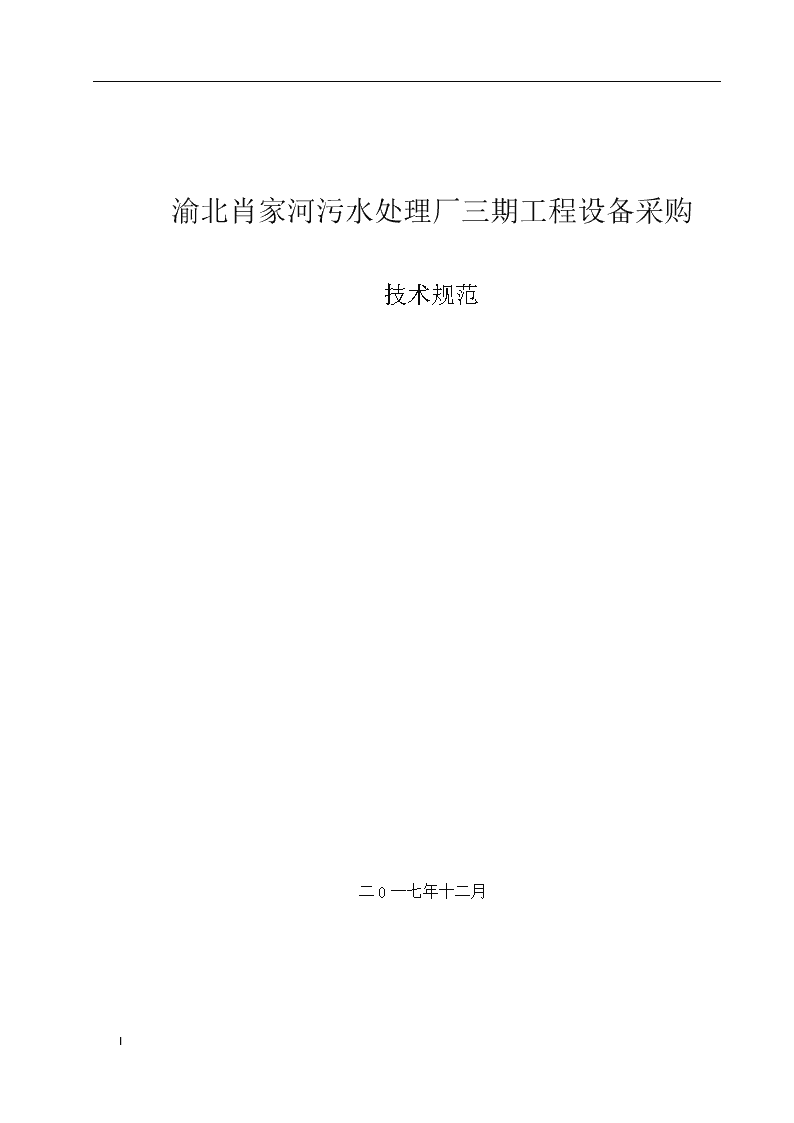

渝北肖家河污水处理厂三期工程设备采购

渝北肖家河污水处理厂三期工程设备采购

渝北肖家河污水处理厂三期工程设备采购技术规范二0一七年十二月Xn目录1总则11.1项目简介11.2厂平面概况11.3设计进、出水水质概况11.4厂区构、建筑物21.2工作范围31.2.1本合同下工作内容31.2.2与其他合同的合作31.3现场41.3.1地点41.3.2高程系统41.3.3气候/气象41.4标准41.4.1标准的使用41.4.2替代标准51.4.3标准的适用版本51.5图纸51.5.1图纸标准51.5.2招标图纸51.5.3投标图纸61.5.4中标后文件的提交62机械工程82.1通用技术要求82.1.1概述82.1.2设计使用期限82.1.3材料82.1.4浇铸与锻造82.1.5齿轮传动与齿轮箱9Xn2.1.6焊接92.1.7平衡92.1.8互换性92.1.9噪音控制102.1.10润滑和清洗102.1.11铭牌、标志与电路原理牌102.1.12地脚螺栓和二次浇灌112.1.13防护及油漆112.1.14压力表具112.1.15螺母、螺钉、垫圈和螺栓122.1.16基础螺栓122.1.17备件122.1.18安全措施122.2参考标准132.3水泵设备142.3.1设备清单及技术参数142.3.2潜污泵招标要求212.3.3卧式单级单吸离心水泵232.3.4混合液回流泵（水平螺旋桨泵）技术要求252.3.5防腐及喷涂282.3.6安装和检验282.3.7备品备件282.4潜水搅拌器设备292.4.1概述292.4.2供货范围292.4.3设备清单及技术参数292.4.4潜水推流器器技术要求342.4.5设备安装及检验372.4.6备件372.5生物池曝气系统38Xn2.5.1概述382.5.2供货范围382.5.3设备清单及技术参数382.5.4技术要求392.5.5安装及测试412.5.6备件412.5.7检测标准412.5.8包装、运输要求422.6闸门、阀门、伸缩器设备422.6.1概述422.6.2供货范围422.6.3设备清单422.6.4技术要求522.6.5设备检验832.6.6防腐与喷涂842.6.7备件842.7二沉池中心传动单管吸泥机设备842.7.1概述842.7.2供货范围852.7.3设备清单及技术参数852.7.4技术要求872.7.5控制系统892.7.6性能要求902.7.7吸泥机的电气、自控要求902.7.8安装902.7.9设备检测912.8离心式鼓风机设备912.8.1概述912.8.2供货范围912.8.3设备清单及技术参数93Xn2.8.4技术要求972.8.5驱动机技术要求992.8.6控制与仪表992.8.7附属配件1022.9污泥浓缩脱水设备1032.9.1概述1032.9.2供货范围1032.9.3设备清单及技术参数1042.9.4技术要求1102.9.5设备安装与检验1172.9.6备件1172.10回转齿耙式格栅机1172.10.1概述1172.10.2供货范围1182.10.3设备清单及技术参数1182.10.4技术要求1192.10.5设备检验1212.10.6防腐与喷涂1212.10.7备件1212.11内进流式网板格栅除污机1222.11.1概述1222.11.2供货范围1222.11.3设备清单及技术参数1232.11.4主要结构1252.11.5主要材料1282.11.6设备防腐1292.11.7电气控制1292.11.8安装与检验1302.12除砂设备1312.12.1概述131Xn2.12.2设备清单及技术参数1312.12.3旋流除砂机1332.12.4砂水分离器1332.12.5设备安装1342.12.7防腐与喷涂1352.12.8备件1352.13转子泵1352.13.1旋流沉砂池转子泵1352.13.2带式脱水机进泥转子泵1372.13.3脱水机房污水提升泵1382.13.4技术要求1392.14滤池反冲洗鼓风机1412.14.1设备清单及技术参数1422.14.2性能和结构1422.14.3控制系统1442.14.4防腐处理1442.14.5售后服务1442.16通风设备1502.16.1概述1502.16.2供货范围1502.16.3设备清单及技术参数1502.17中心传动浓缩机1522.17.1概述1522.17.2供货范围1522.17.3设备清单及技术参数1522.17.4技术要求1532.17.5性能要求1552.17.6设备防腐要求1552.17.7备件1552.18化学除磷剂投加系统156Xn2.18.1概述1562.18.2设备清单及技术参数1562.18.3加药设备技术要求1622.18.4安全阀1652.18.5Y型过滤器1652.18.6排气阀（手动球阀）1652.18.7耐腐蚀干式离心泵1652.18.8电动球阀（UPVC）1662.18.9手动球阀（UPVC）1672.18.10搅拌机1672.18.11备件1722.19加氯消毒系统（连续监测，动力水进水管，压力传感变送器，）1722.19.1概述1722.19.2供货范围1722.19.3设备清单及技术参数1732.19.4备件1792.20除臭设备1792.20.1概述1792.20.2供货范围1802.20.3技术要求1822.20.4设备安装1842.20.5备品备件1842.21滤池用滤板、滤头、滤梁1842.21.1供货范围1852.21.2设备清单1852.21.3技术参数1852.21.4一般要求1852.22滤料1872.22.1概述1872.22.2供货范围187Xn2.22.3设备清单及技术参数1872.22.4技术要求1882.23滤池用空气压缩机1892.23.1概述1892.23.2供货范围1892.23.3设备清单及技术参数1892.23.4技术要求1912.23.5结构和材质1922.23.6配套电控箱1922.23.7质量执行标准1933电气工程1944自控及仪表2244.1总体要求2294.1.1工作范围2294.1.2参考标准和规范2314.1.3技术资格能力2324.1.4环境条件2324.1.5电气要求2334.1.6防雷、过电压保护装置2334.1.7隔离装置2404.2在线检测仪表的配置要求2414.2.1基本要求2414.2.2环境2424.2.3工作电源2424.2.4防护等级2424.2.5信号接口2424.2.6其他2424.3在线检测仪表技术要求2434.3.1液位差检测243Xn4.3.2液位检测2434.3.3固体悬浮物和浊度检测2444.3.4电磁流量计量2444.3.5溶解氧测量2454.3.6泥位测量2474.3.7空气流量测量2474.3.8进出水COD检测2484.3.9pH检测2494.3.10氨氮分析仪2504.3.11超声波明渠流量计2504.3.12总磷总氮检测仪2514.3.13氨氮分析仪2524.3.14压力表2524.3.15水头损失计（差压变送器）2534.3.16仪表电源接线箱2534.4控制设备的配置要求2534.4.1一般技术要求2534.4.2通讯网络结构2544.4.3控制系统的配置2554.4.4控制设备技术要求2564.4.5中央监控系统及控制软件系统2654.4.6设备管理2674.4.7能耗管理2684.4.8系统性能指标2684.4.9运行控制2684.4.10控制设备和仪表的自检2694.4.11工业闭路电视监控系统2705工艺设备需求一览表2736主要货物需求一览表294XnXn城口污水处理厂二期扩建工程设备采购及安装技术规范1总则1总则1.1项目简介肖家河污水厂三期服务边界北起两路回兴工业园，南至金渝大道，东至环山路，西至鸳鸯，服务区域包括含石盘河4.59km2、果塘2.75km2，果园4.03km2、两路回兴工业园5.65km2，鸳鸯11.69km2、翠云3.7km2，总服务面积约32.4km2，服务区地面高程为420m~240m。除回兴石盘河箱涵高程较低，只能进入原老厂区外，其余果园、果塘、W4线污水高程均满足自流进入三期工程。按照高水高收，低水低收的原则对污水系统进行分区，现状厂区（高程204m~197m）负责处理回兴、石盘河方向污水，三期厂区（高程226m~220m）负责处理W4线（鸳鸯、翠云）、果园线、果塘线污水。为降低三期土方量，需要对厂外局部管网进行改造，提高进厂水位标高。本期工程分为厂区工程，厂外管网改造工程。1.2厂平面概况本工程采用重庆独立坐标系，黄海高程系。尺寸单位：m；标高单位：m。（1）厂区平面设计本工程采用重庆独立坐标系，黄海高程系。尺寸单位：m；标高单位：m。按相关规划要求，肖家河污水厂还需新增15万t/d处理规模。三期建设规模为6万t/d，并规划预留远期9万t/d规模的建设用地。三期扩建工程位于现状的南侧高边坡上，原始地面高程为248m~216m，北高南低。三期扩建规模为6万吨，征地105亩，为减少三期场平挖方量，实际平场面积约85亩。根据环评要求，二沉池必须靠路边布置，顺北高南低的地势坡度，由北向南依次布置二沉池、生物池、滤池、消毒池。配水井和沉砂池放在厂区高处，沉砂池北侧预留远期构筑物用地。风机房靠近生物池，加药加氯间靠近滤池和消毒池。除臭生物滤池布置在产臭单位附近。污泥浓缩池和脱水机房布置在高边坡挡墙下方，可以实现污泥重力自流，节省运行能耗。（2）厂区高程设计厂区设计地面标高确定为226m～220m，厂区西北侧均作放坡处理，仅在南侧高边坡脚底设少量挡墙，构建筑物大多处于岩层上。厂区无防洪问题。7n城口污水处理厂二期扩建工程设备采购及安装技术规范1总则1.3设计进、出水水质概况污水处理厂进、出水水质汇总及处理程度见下表。污水处理厂进出水水质及处理程度表污染物进水浓度（mg/L）出水浓度(mg/L)去除率（%）BOD5150≤1093.3%CODcr350≤5085.7%SS350≤1097.1%NH3-N30≤5(8)83.3%（73.3%）TN40≤1562.5%TP3≤0.583.3%1.4厂区构、建筑物工程包括：新建配水井、格栅间及旋流沉砂池、A2/O生物池、二沉池及配水排泥井、V型滤池、接触消毒池、加药加氯间、回用水泵房及在线监测室、鼓风机房及配电间、污泥浓缩池、污泥浓缩脱水车间、电气、自控仪表工程及厂区附属工程。其中生物池预、缺氧为封闭池体。（1）设计水量三期设计水量：平均日Q=60000m3/d=2500m3/h；最高日设计流量Qmax=87600m3/d=3650m3/h；污水总变化系数Kz=1.46；（2）设计污泥量肖家河污水厂三期扩建工程干污泥总量按12.02t/d设计，约1716m3/d（含水率为99.3%）。生产构（建）筑物设计规模表构筑物名称三期扩建工程设计规模配水井1座，按远期规模设计粗、细格栅及旋流沉砂池1座，单座Q=6.0万t/d改良A2/O生物池2座，单座Q=3万t/d7n城口污水处理厂二期扩建工程设备采购及安装技术规范1总则辐流式二沉池2座，单座Q=3万t/d二沉池配水排泥井1座，单座Q=6.0万t/d污泥重力浓缩池增加浓缩刮泥机接触消毒池及回用水泵房1座，单座Q=6.0万t/dV型滤池及反冲洗泵房1座，单座Q=6.0万t/d鼓风机房及配电间建筑面积737.6m2，设备按6万t/d规模安装加药加氯间建筑面积372m2，设备按6万t/d规模安装污泥脱水车间设备按6万t/d规模安装厂外管网工程232m1.2工作范围1.2.1本合同下工作内容※本合同下包括以下几个方面的内容：1、污水处理厂的机械设备的供货；2、污水处理厂的电气设备的供货；3、污水处理厂自控设备及仪器仪表的供货；4、污水处理厂所有曝露于室外的现场控制箱（含设备自带控制箱）、现场按钮盒、仪表电源接线箱的供货。6、为完成前述设备、管道安装所必需的胀锚螺栓及埋铁、工作桥、安全防护链、支架、吊架、垫铁、地角螺栓、辅组材料等金属制件，及备品、备件和联动调试期间的药品、耗材等，不包括需预埋在钢筋混凝土结构中的套管、预埋件及锚筋；7、除臭系统设备基础1米范围内的设备、管道、管件供货、安装，防雷接地。8、加药加氯间中加药、加氯系统相关的设备、管道、管件、支架、供货、安装；9、滤池中滤板、滤头、滤梁、滤柱、滤料供货。10、本合同不包含安装工程。※标书中标有“※”的条款或参数为强制条件，投标人提交的投标书必须满足此强制性条件。7n城口污水处理厂二期扩建工程设备采购及安装技术规范1总则1.2.2与其他合同的合作下列合同与本合同有关，卖方应做好必要的协调工作。1、污水处理厂平基土石方工程；2、污水处理厂土建工程；卖方应把将要进行的所有工作书面通知买方代表，以使其能够协调不同的工作。即使这样，卖方将要进行与其它合同有关的工作，或他的行动将要影响到本项目下其它卖方的工作，应至少提前7天以书面形式通知买方代表。1.3现场1.3.1地点本合同下工程地点位于渝北农业园区肖家河污水厂内。1.3.2高程系统本合同下工程均采用1956年黄海高程系。污水厂设计厂坪海拔高度226~221m。1.3.3气候/气象卖方提供的用于本工程的设备和材料，必须能适应当地气候条件，确保设备能稳定可靠的工作。下文所列出的资料仅供卖方参考。若需更详细的气候/气象资料，卖方可自行到当地气象部门索取。重庆属亚热带湿润季风气候区，热量资源丰富，降水量充沛。具有冬暖春旱、夏热秋短、无霜期长、降水丰富，但分配不均、日照少、湿度大、雾日多、风速小等特点。年平均气温18.4℃极端最高气温44℃极端最低气温-1.8℃平均降水量1100mm平均无霜期337天平均有雾日68天静风率38.6%主导风向北风平均风速1.5m/s7n城口污水处理厂二期扩建工程设备采购及安装技术规范1总则1.4标准1.4.1标准的使用所有本合同下的工程必须遵循本项目招标公告发布之日的已实施最新标准。这些标准在本技术规范中被定义为“适用标准”。除非另有规定，在本合同下工程中应使用中华人民共和国标准。本项目招标公告发布之日已实施的最新标准。1.4.2替代标准卖方可以建议使用其它正式的和/或国际通用的标准以作为“替代标准”，只要这些标准不低于本技术规范中相应的适用标准。卖方应向项目监理提供有效的证据，以证明替代标准是适合的，并且，这些标准已成功地应用于以往的类似工程施工中。卖方应至少提前30天提出替代标准的申请，并且，必须在得到项目监理的书面批准后，才能在本工程中采用替代标准。1.4.3标准的适用版本除非本技术规范和图纸中另有说明，标准的适用版本应为本项目招投标截止日已由国家及地方政府有关部门颁布发行的最新版本。1.5图纸1.5.1图纸标准卖方所提供的图纸应符合机械制图标准及电气制图标准。图纸的幅面应符合规范GBJ1-73系列A的要求，除非项目监理另外同意，不应小于A4也不应大于A2。图纸应为在白纸上印刷的黑色线条和符号或为蓝图，在阳光下不褪色。图签应位于图纸的右下角并有足够的空间以供填入卖方名称、买方名称、项目名称、合同号、制图日期、比例、比例图示、图纸编号、及图纸名称等内容。在图签正上方应留150´80毫米的空白以供项目监理书写说明和评语。图纸上所有的尺寸应采用国际米制单位。在校订图纸时，校订数字或字母及校订日期应一起写入图签，被校订的内容应使用小三角形清楚地在图纸上标明。卖方应校核买方所提供的所有图纸以保证其正确性和完善性。7n城口污水处理厂二期扩建工程设备采购及安装技术规范1总则1.5.2招标图纸招标图纸作为招标文件的一部分已列于本技术标书的附录中。这些图纸将发放给投标人以帮助他们准备投标文件。除了招标图纸外，投标人还应持有在招标图纸中提到并引用的公开发行的国家标准图集。1.5.3投标图纸投标图纸为投标人为说明其技术方案或其它意图而随投标文件提供的图纸。这些图纸和技术文件包括主要设备的选型与配置设计，主要设备（包括机械、电气、自控系统等）供货商的名称，设备选型、配置及性能参数与《技术标书》的技术偏差的说明，制造商建议的备件清单，以及制造商的备件单价。卖方在投标书中提供的投标图纸、技术文件还应包括（但不限于）：1、机械类（1）所有设备制造厂商的名称，一般平面布置图，影响构筑物及平面布置的辅助设备详图，包括所有主要安装部件的重量。（2）※设备的运行和性能参数、设备主要部件的外形图，包括采用的防腐措施。（3）设备的安装详图，预埋件布置图，设备基础（若有）详图、安装支架详图。（4）设备启动或运行的限制性条件的计算和表格。2电气类（1）一般平面布置图，影响构筑物及平面布置的辅助设备详图，包括所有主要安装部件的重量。（2）※设备的运行和性能参数、设备主要部件的外形图，包括采用的防腐措施。（3）※配电柜、控制箱的尺寸图、安装支架详图。3、自控类：作为控制及监视系统设计工作的一部分，卖方应熟悉包括在技术规定中的全面的控制概念，并进行确认或者推荐改进办法。1.5.4中标后文件的提交1、卖方中标后，应根据买方代表的要求，分阶段向买方提供下述资料：（1）提供设备设计详图，安装支架详图。（2）制造商的分类资料、文献说明、设备报告、设备制造说明、质量保证程序、安装和验收检测报告，运行、维修、相关标准及防腐措施。7n城口污水处理厂二期扩建工程设备采购及安装技术规范1总则（3）被鉴定过的标明了所有重要部件制造、安装材料、尺寸和地脚螺栓位置的车间组装图，提供所用材料和部件的说明。（4）提供设备安置或安装图纸，二次浇灌大样图，设备基础图，相似的安装参考资料以及在必要的地点设置通道或观察平台。（5）设备的性能和特征参数，设备的工厂检查合格证和测试报告。※（6）推流器应提供CFD流场计算报告。※（7）周进周出二沉池设备预埋件图、配水孔布置图。（8）标明设备的运输重量、尺寸和操作重量。（9）标明机械设备维修时的最重部件的重量。2、与投标图纸、投标技术文件相关的其它资料（1）合同主要设备交付计划。（2）卖方应给出相关设备制造商的名称及地址，并提供相关的技术表格。（3）现场检测、试验和验收报告。7n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2机械工程2.1通用技术要求2.1.1概述供货商应仔细阅读设计院已出施工图纸，供货设备应满足图纸所表达的功能要求。如果由于供货商对设计院已出施工图纸理解有误所造成的损失由供货商承担。本技术要求所提的要求是对设备质量和性能的最低要求。如果对设备的性能做局部的或整体的改进，厂家应在投标书中明确指出并提供相应的技术文件说明，这些改进应在不影响技术要求执行的情况下对设备性能有所提高。供货商的工作包括设备制造、供应、现场交货、指导安装、调试、试运行、质保期内维修、培训和提供操作、维修、保养手册。2.1.2设计使用期限设计的材料和设备均应有长的使用期，并应适合于长期的每天二十四小时的连续运转，且只须进行最少量的维修，可以要求卖方对任何部件使用期作出证明，卖方可以用相类似设备的使用记录或用广泛的测试记录来证明。常规的维护和修理应尽可能的不要求技术高的人员来服务。除去易耗件如密封垫料等正常情况就需要较频繁的更换外，凡是须经受磨耗的无论那一种的部件，从新的使用到需予以更换，或需予以修理时的连续正常运转的使用寿命不应少于三年，而当须进行总的拆卸来更换部件时，则该部件的使用寿命应不少于十年。所有的齿轮与轴承的设计使用寿命为100,000小时，其额定值至少为工作负荷的125%。2.1.3材料工程中所使用的材料必须是最适合该工作的，并应是新的，一流的商业质量，无缺陷的，且应选择使用寿命长，维护要求低的材料。2.1.4浇铸与锻造所有的机加工面都应是没有瑕疵的。浇铸件应是洁净的、准确的和轮廓鲜明的。所有的形状与尺寸的变化处理都应做成渐变的，带合适的圆角与里外有大的倒角。可锻铸铁不能用于任何需要承受工作应力的地方，而在那些地方可使用铸钢。根据规定，所有的浇铸件都应仔细地嵌填和揩擦，直到它具有一个良好的平滑表面，用以接受最后一道油漆工序。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2.1.5齿轮传动与齿轮箱1、所有的齿轮传动均应符合ISO、DIN的标准，所有的齿轮传动除非另有批准均应是全封闭式的。齿轮箱应按以下规定来设计和制造。（1）齿轮箱的所有接缝处须密封可靠以防止水与灰尘的进入和润滑剂的外流。（2）齿轮传动部件应便于检查和进行维修。（3）齿轮箱运行中温度上升不能影响设备的正常使用。2、齿轮箱应具有：（1）刻度清楚的观察玻璃或量油尺，以显示流动的或静止的油位；（2）装有便于操作的排放旋塞或塞阀并与排放装置联结；（3）一个带有用螺栓拧紧盖的检查孔，加油的接头与通气塞，如果需要的话，溢流与排放的接管应予以延伸以避免排出的油溢出。（4）为了吊装必须设置手柄或吊环。3在传动装置的调整工作完成后，每个齿轮箱应在它的底板上用圆锥销定位。2.1.6焊接如果焊接点需承受高应力时，则卖方应在加工制作开始之前，把那些焊接的详图以及他所建议的焊接的准备工作提供给买方。在进行机械加工之前，焊接件均应予以消除应力。2.1.7平衡所有的旋转部分均应作适当的静态与动态平衡，以使在正常的全速运转时，并在最险峻的负荷条件时，均不应在设备中，或在车间中，或在周围的附近处，出现过分的振动。所有旋转部分应精细加工，以保证机组的动态平衡。按产品技术标准验收，卖方应负责更换部件，以使买方代表满意。同时，与之有关的一切费用皆由卖方自己支付。对于大型设备及其附件，应保证不会在正常操作速度下引起共振。2.1.8互换性设备的所有类似组件总体上应具备良好的互换性，其零部件也应如此。所供应的设备类型必须在可行范围内适于标准化，零部件具备最大的互换性。所有设备构件的尺寸单位一般应采用公制单位。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2.1.9噪音控制卖方应注意保证所提供的设备在运转时无异常噪声，并满足环保验收要求。如果需要的话应安装消音器、隔音罩或采取其他措施以使设备在操作时不至于在离其一米的圆周产生超过85dB(A)的噪声。2.1.10润滑和清洗为了进行定期的检查与清洗，以及活动部件加注润滑油，应作适当的布局安排。卖方应尽可能安排使整个设备中需加注润滑脂或油的那些部分，仅使用同一个等级或类型的润滑剂。需要周期性加注润滑脂的机械装置的所有轴承座，均应具有经批准的类型的加油嘴，如果需要的话，可将它们通过延伸管引出到一个便于到达的位置上，用于加润滑脂的必需的手动压注机或加油泵应与工具和备件同时提供。卖方应提供必需的润滑剂，用于设备在发送前的测试，以及在现场，在设备完全交付使用时使用。卖方应用适当的金属盛器来装盛足够用24个月的，适用于装置不同部件的，推荐等级的各种润滑油及脂，提供并运至买方的仓库。那些润滑剂应列入备件和工具的一览表内。2.1.11铭牌、标志与电路原理牌每台机器和所有的其它设备均应具有一个金属的铭牌板，用认可的方式固定，以中文或英文把制造商的名称、编号以及全部工作特性或输出功率、速度、压力、制造日期等清楚地表明在上面。当所提供的设备的厂名牌可能设在一个不方便的部位时，如浸没式泵，那么卖方应提供另外一个把详细情况综合在一起的厂铭牌，并应装订在邻近于该设备的控制板处。所有的标志，电路原理牌等应以中文和英文雕刻，中文应刻在英文的上方。所有的绝缘器，起动装置，开关或保险熔丝以及其它电气设备应清楚地加以标明，以示该单元的功能，而在单相设备的情况时，则表明该设备是连接到那一相的。内部设备的标志应在白底上刻以黑色的正楷大写体，并应以螺栓把它固定在电气设备的外表面上。不受气候影响的开关盘，室外绝缘器等应如上述一样固定雕刻好的标志。对在保险熔丝器板上的电路原理标牌应在该熔丝器板上，如上述所规定的那样表明。每个电路均应加以签定和识别。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程在警告标志上的字样应以“危险”二字开始，并以红底白字用中英文书写。2.1.12地脚螺栓和二次浇灌设备和装置所必需的基础均应根据由买方代表所批准的设备与装置供应者的图纸建造。卖方应提供为本合同所下全部设备和装置上需用于锚固、固定、定位等方面所有的螺栓、垫板、夹子、托座、支承钢结构和座板等。至于为了固定安装方面所需的全部必要的预留孔、榫眼、空窝、暗槽、孔眼以及其它在固定安装方面所需的二次灌浆或砌入，均属本合同范围。此外，须与设备运行相配合的工作面二次灌浆、找平（如吸泥机、）也属于本合同范围。二次浇灌由设备安装单位负责实施，闸门处二次浇灌采用含膨胀剂的C30混凝土，其余位置二次浇灌采用不含膨胀剂的C20混凝土即可。二次浇灌报价包含在设备安装费用中。2.1.13防护及油漆1、工厂的标准油漆系统如果可以证明采用生产厂家的标准油漆系统时，在盐雾喷射测试中能够坚持125小时，对于室外设备，则能够坚持500小时，那么就可以采用该工厂油漆系统。盐雾喷射测试应符合规范ASTMB117的要求，对于这种测试，应采用如下验收标准：在测试完成后立即进行检查，油漆应无起泡、褶皱或裂纹，且无附着性损失现象；试样刮痕的任意一边锈蚀程度不超过3毫米。该工厂油漆系统在设备上油漆的涂层厚度不应小于试样上的涂层厚度。如果拟定采用的生产厂家的标准油漆系统需要承受50摄氏度以上的温度，则应提交有关合格证，证明该生产厂家的标准油漆系统除了在其它方面合格外，还符合有关抗热的要求。2、加工金属表面油漆系统除了不锈钢和铝质表面不需要油漆外，金属表面的涂装过程均应包括清洗、预处理、打底和油漆。应保证在洁净干燥的表面进行涂覆。在刷油漆之前应清洁表面，去除灰尘、污垢、锈迹和油脂。如果规定进行多层涂覆，应等到上一层油漆完全干燥后才能进行下一层涂覆。在后一层涂刷前应采用轻砂打磨并修整。2.1.14压力表具装在每台设备中压力表直径不小于150mm。铝合金不能用在表的结构中，刻度盘和表盖应为紫铜，内部元件应为不锈钢、紫铜和其他抗腐蚀材料(不包括铝合金)。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程压力表可以直接安装在主要系统管道上或一个接一个地安装控制台或柜中，每个压力表后应紧接着一个旋塞，在压力表管道连接主系统端头应有一个隔离阀。装在控制盘中的压力表，隔离阀应连接一个试验压力表，装有旋塞的压力表，应能用经批准的标签和文字识别。压力表以kPa为压力单位，以1kPa为最小刻度。用于负压时使用真空表，精度均为全量程的±1.5%。2.1.15螺母、螺钉、垫圈和螺栓粗制螺栓，螺钉和螺母应符合ISO225、ISO272、ISO885、ISO888和ISO4759/1。粗制六角螺栓，螺钉和螺母应符合ISO272，ISO4759/18.8级。垫圈应符合ISO/R887，并使用在所有螺母，六角螺栓和螺钉之下。水下工程所有的螺栓，螺钉，螺母，垫圈应为奥氏体不锈钢。详细材质详技术参数。螺栓长度在螺母旋紧后应露头2～3牙。2.1.16基础螺栓用在混凝土，砖石中的基础螺栓，螺母和垫圈应为不锈钢。螺栓可以是棘形的或齿形的螺栓，膨胀螺栓，或树脂膨胀管螺栓。卖方应递交所建议使用的螺栓类型的详细资料，包括制造商的产品规格。当螺栓用来紧固铝合金件时，应用非金属隔套和垫圈将铝合金隔离。带有棘形或齿形预埋螺栓的二次混凝土材料应为专用的非收缩型环氧树脂砂浆或为专用的非收缩型砂浆或为麻丝填料。地脚螺栓和预埋螺栓应在二次灌浆材料达到足够的强度时才能投入使用。2.1.17备件备件应包括零配件、专用工具、润滑剂等运行所必需的物品。卖方应当提供本合同规定的所有备件，这些备件应在买方工程验收后可供设备的连续运行2年之用。除非另有规定，卖方应提供两套专用维修工具，及价格表中所列一切装配备件，这些工具不是为安装目的而挑选的专用工具，应放在有铰链锁合盖的钢质工具盒内，并应单独列出和标价。2.1.18安全措施1、设备安全272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程提供有效的设备锁定方式，以保证设备在维修过程中不会意外启动。提供安全操作和设备维护所需的安装通道、检修平台和护栏。提供抵达安装通道和检修平台的扶梯或台阶。确保设备入口足够大，以便携带日常维护设备如过滤器和工具通过。2、警告标牌在设备密闭空间入口处设置永久性告示或标牌。此警告标牌应警告员工：在未检测空气成分之前不得进入该区域。3、所有裸露的转动或移动部件应按有关规定的方法设置屏蔽物、防滑装置或机壳等。2.2参考标准产品技术要求中如无特别说明，所有机械设备应满足相应GB（国家标准）、CJ、JB等要求，当GB标准不全的可采用DIN、ISO、ANSI。CJ／T3038—1995潜水排污泵JB/T8857-2011离心式潜污泵GB／T12785—2002潜水电泵试验方法GB/T29529-2013泵的噪声测量与评价方法GB/T29531-2013泵的振动测量与评价方法GB3214—2007水泵流量的测定方法GB/T18149-2000离心泵、混流泵和轴流泵水力性能试验规范GB/T13006-1991离心泵,混流泵和轴流泵汽蚀余量JB/T1472-2011泵用机械密封JB/T4127.3-2011机械密封第3部分：产品验收技术条件GB/T16907-1997离心泵技术条件（I类）GB/T5656-2008离心泵技术条件（Ⅱ类）GB/T5657-2013离心泵技术条件（Ⅲ类）GB/T13007-2001离心泵效率HJ/T279-2006环境保护产品技术要求推流式潜水搅拌机CJ/T109-2007潜水搅拌机GB/T12227-2005通用阀门球墨铸铁件技术条件GB/T12229-2005通用阀门碳素钢铸铁件技术条件GB/T12230-2005通用阀门不锈钢铸件技术条件GB/T12238-2008法兰和对夹连接弹性密封蝶阀CJ/T261-2007给水排水用蝶阀JB/T8527-1997金属密封蝶阀272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程JB/T8863-2004蝶阀静压寿命试验规程GB/T12221-2005金属阀门结构长度GB/T19672-2005管线阀门技术条件JB/T7928-1999通用阀门供货要求GB/T13927-2008工业阀门压力试验GB/T26480-2011阀门的检验和试验CJ/T282-2008蝶形缓闭止回阀CB/T4303-2013蝶形止回阀CJ/T154-2001给排水用缓闭止回阀通用技术要求GB/T9124-2010钢制管法兰HG/T20592~20635-2009钢制管法兰.垫片.紧固件GB/T699优质碳素结构钢技术条件GB/T700碳素结构钢2.3水泵设备2.3.1设备清单及技术参数5-14硝化液回流泵变频数量6台安装位置生物池工作环境水下※流量1590m3/h※扬程0.8m※工况点最低水力效率≥65.2%水深按图纸要求出水口径DN600（带拍门）材料机壳GG25及以上叶轮不锈钢ASTM316Ti及以上机械密封耐腐蚀烧结碳化硅轴不锈钢ASTM329及以上导杆、支架、链、钢丝绳不锈钢ASTM304及以上所有连接附件、化学螺栓不锈钢ASTM304及以上电机额定功率≤7.5kW效率≥91.7%272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程功率因数≥0.8额定电压380V防护等级IP68绝缘等级F及以上电缆密封可拆卸可重复使用电缆密封起吊装置不锈钢ASTM304及以上吊架不锈钢ASTM304及以上提升吊链不锈钢ASTM304及以上※附件足够的水下电缆控制电缆(参照施工图，留有足够余地)、电缆夹、接线盒、起吊装置：含导杆、吊链、支撑架、吊架座等带DN600止回拍门,法兰连接6-5污水提升泵（配冷却夹套）数量3台安装位置二沉池回流污泥泵房输送介质活性污泥※额定点流量1250m3/h※额定点扬程7m※额定点转速小于1500r/min※额定点最低水力效率≥63.5％功率因数≥0.8叶轮类型防堵塞防缠绕离心叶轮※水泵总体要求投标商须校核该泵的气蚀曲线，防止运行中各个扬程阶段中叶轮气蚀发生，并在投标文件中提供综合曲线图NPSHr(m)≤8.2m轴承类型知名品牌润滑脂润滑，无需拆卸的补充润滑出水口DN300，PN10通过最大颗粒直径≥100mm材料泵壳GG25及以上（GG25+陶瓷涂层）叶轮（口环）GG25及以上轴AISI420不锈钢电机壳GG25及以上螺栓、螺母等紧固件不锈钢316O－型圈NBR监控（自带综合保护器，至少包括下列功能）绕组温度保护双金属片/热敏开关泄露监控浮子式272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程安装安装方式湿井安装，自动耦合出水弯管DN300，GG25法兰PN10，GB/T17241-1998安装深度7m（详见图纸）导向系统双导轨，304不锈钢允许垂直偏差±1/1000提升吊链AISI316不锈钢※电机额定电压380V额定功率≤45kW功率因素≥0.8效率≥89％冷却介质直流冷却防护等级IP68绝缘等级F及以上启动次数15次/h※主电缆及控制电缆(长度参照施工图，留有足够余地)电缆密封可拆卸可重复使用电缆密封机械密封耐腐蚀烧结碳化钨或碳化硅7-16卧式单级单吸离心泵※数量3台※类型单级单吸离心泵安装位置滤池反冲洗泵房输送介质滤池出水※流量950m3/h※扬程9m转速≤1480r/min水力效率≥78.5％※NPSHr(m)≤2.5噪声/dB(A)离测点1m处＜85叶轮类型离心叶轮※材料泵体QT400-15及以上叶轮ZG07Cr19Ni11Mo2及以上轴（2Cr13）2Cr13口环不锈钢3Cr13密封机械密封，碳化硅或碳化钨安装272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程安装方式安装附件底座，紧固件电机※额定电压380V※额定功率≤37kW效率≥91.5％冷却自扇冷式防护等级IP55绝缘等级F及以上8-7干式自吸泵（卧式电机直连型）※数量2台※类型干式自吸式离心泵安装位置回用水泵房输送介质消毒后尾水※流量120m3/h※扬程40m※最大吸程≥5m转速≤3000r/min水力效率≥70％※NPSHr(m)≤2.5噪声/dB(A)离测点1m处＜85叶轮类型离心叶轮※材料泵体GG25及以上叶轮HT2000及以上轴（2Cr13）2Cr13电机壳HT2000口环不锈钢304密封机械密封，碳化硅或碳化钨安装安装方式安装附件底座，紧固件电机※额定电压380V※额定功率≤11kW效率≥91.5％冷却自扇冷式防护等级IP55绝缘等级F及以上272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程8-8干式自吸泵（卧式电机直连型）※数量2台※类型干式自吸式离心泵安装位置回用水泵房输送介质消毒后尾水※流量80m3/h※扬程25m※最大吸程≥5m转速≤3000r/min水力效率≥70％※NPSHr(m)≤2.5噪声/dB(A)离测点1m处＜85叶轮类型离心叶轮※材料泵体GG25及以上叶轮HT2000及以上轴（2Cr13）2Cr13电机壳HT2000口环不锈钢304密封机械密封，碳化硅或碳化钨安装安装方式安装附件底座，紧固件电机※额定电压380V※额定功率≤5.5kW效率≥91.5％冷却自扇冷式防护等级IP55绝缘等级F及以上8-9干式自吸泵（卧式电机直连型）※数量2台※类型干式自吸式离心泵安装位置回用水泵房输送介质消毒后尾水※流量50m3/h※扬程70m※最大吸程≥5m转速≤3000r/min272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程水力效率≥70％※NPSHr(m)≤2.5噪声/dB(A)离测点1m处＜85叶轮类型离心叶轮※材料泵体GG25及以上叶轮HT2000及以上轴（2Cr13）2Cr13电机壳HT2000口环不锈钢304密封机械密封，碳化硅或碳化钨安装安装方式安装附件底座，紧固件电机※额定电压380V※额定功率≤30kW效率≥91.5％冷却自扇冷式防护等级IP55绝缘等级F及以上8-3应急排水泵数量1台安装位置接触消毒池输送介质污水设计流量120m3/h设计扬程15m额定功率37kW额定点转速≤2950r/min工况点水力效率≥56％叶轮类型防堵塞离心叶轮※水泵总体要求272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程投标商须校核该泵的气蚀曲线，总扬程范围内叶轮不得发生气蚀现象，并在投标文件中提供综合曲线图NPSHr(m)≤4m轴承类型知名品牌润滑脂润滑，无需拆卸的补充润滑出水口DN80，PN10颜色设备厂家确定※材料泵壳GG25及以上叶轮GG25及以上轴AISI431不锈钢电机壳GG25及以上螺栓、螺母等紧固件304不锈钢O－型圈NBR监控绕组温度保护热敏开关泄漏监控漏水探头安装安装方式移动式安装法兰PN10，EN1092-2安装深度详见图纸额定电压380V※额定功率≤5.5kW，功率因素≥0.84※效率≥87％冷却介质直流冷却防护等级IP68※绝缘等级F及以上启动次数15次/h主电缆及控制电缆不允许有接头，长度参照施工图，留有足够余地272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程电缆密封可拆卸可重复使用电缆密封机械密封碳化硅2.3.2潜污泵招标要求※提供的水泵应采用知名品牌。投标商提供的该类型的设备制造商或品牌至少成立20年，至少3个近5年内污水处理厂中成功应用业绩。提供相应的用户证明文件复印件及合同复印件。泵和电机应由同一个制造商提供。提供相应的用户证明文件复印件及合同复印件。2.3.2.1潜污泵供货范围每台潜污泵应成套配备导杆/吊链、出水弯头及所需的附件、紧固件、支撑件备品备件及所需电缆。总则：标准化的外观、运行、维修、备品备件及承包人的制造商的服务，所提供的设备必须是一个制造商的最终产品。承包商应提供装配完整的潜水泵，至少包括以下部分：（1）电机（2）提升装置（导杆、吊链）采用不锈钢304材质（3）所有连接附件、地脚螺栓（4）每台泵需提供足够长度的水下电缆（电缆密封至少能在水下20米处连续使用不失去其防水功能）、接头、紧固件、接线箱（5）水泵配套保护器（6）控制箱（7）备品备件及专用工具2.3.2.2潜污泵技术要求（一）设计要求提供的潜水排污泵应是立式、可提升自动耦合式，采用整体铸造无堵塞离心叶轮。水泵应与潜水电机直联成一个整体。每台潜水泵应能在全浸没或潜水电机露出液面的条件下连续工作，同时能适应于连续运行、间歇运行和长期停止状态后恢复运行。水力部件由水泵壳体、叶轮和耐磨系统组成。为了确保流量稳定且没有过多涡旋，水力部件应设计和制造成没有锐利的棱角。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程潜水泵能自由地通过固体颗粒，以及长纤维类物质。用于泵和部件组装的所有螺栓、螺母、垫圈和其他紧固件须采用不锈钢316材料制作。除不锈钢部件外，对所有接触污水的表面都应涂上防腐涂层作保护。（二）结构材质A.叶轮泵的基本设计应是整体铸造无堵塞离心叶轮。叶轮和蜗壳的流向线条设计应渐变式，长流道无剧烈拐角。叶轮应具有非常好的过流特性。能使废水中通常存在的固体，纤维物质，污泥等其他物质无阻塞流通。叶轮形状应为单、双通道无堵塞型，在水力学设计上，应揉合正向推动力及离心力。叶轮应进行动平衡，动平衡精度应不低于G6.3级。振动烈变不大于0.45mm/s。B.电机泵的电机应是鼠笼式感应电机，3相、380V、50Hz，防护等级IP68，绝缘等级F及以上。电机的配置应保证在H-Q曲线上任一点工作时，都不会出现过载。※电机应采用专为潜水泵设计，能泵送40°C介质及定子温升不超过80°C的情况下连续运行。电机能连续不间断运行24小时，并且能每小时启动10次。潜水泵电动机应是直冷式电机，即电机靠接触周围的介质水进行冷却。C.机械密封制造厂应保证机械密封的使用寿命不低于25000小时。D.接合表面的密封所有要求水密封的接触面都作机械加工和设置Ｏ型环，靠金属加工面之间的接触使Ｏ型环受压达到密封的装配，而不需要施加特殊的外力。E.轴承泵轴材质均采用不锈钢431或420。轴承应采用知名品牌高质量的终身润滑轴承。上轴承应是一单列球轴承。下轴承至少应是一双列角接触球轴承，用于承担径向力和轴向推力。轴承额定工作寿命（L10）应大于100000小时。F.电缆和电缆密封潜水电缆与潜水电机接线盒密封应可靠，其内外均不能向潜水电机接线盒渗漏水，潜水电缆必须有足够的长度（具体长度参见上述要求）、不允许有接头。电机配有动力电缆和控制电缆，且均需采用潜水电缆272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程，具有防拉功能，符合IEC标准并提供足够的长度（具体长度参见上述要求）以接入接线盒且不需要拼接。每根电缆都有一个单独的进口，并进行可靠的密封。电缆能在水下20米处连续使用而不失去其防水性能。即使电缆破损，水也不会顺着电缆芯绒进入电机腔内。该密封可重复使用并保证方便电缆的更换。G.潜水泵保护监控装置潜水泵保监控装置包括油室漏水、绕组过热、干室渗漏时发出指示，应该在电机或主轴出现严重损坏前发出有关讯号。1）泄漏传感器在定子室中提供一个探测液体泄漏的传感器，所有讯号都应分别监测并在水泵或电机出现严重损坏前分别发出报警讯号。2）热保护电机的每一项均由常闭型温度传感器保护，三个传感器应串联连接，这些传感器都应在摄氏140℃时断开，可以与电机过载保护相连接，并接至潜水泵综合保护器。3）水泵震动传感器：进水提升泵应配置震动传感器。震动传感器用于对水泵和连接管道进行监测，保护其免受有害震动。其输出信号送到电控柜内的水泵运行参数监控装置，设有两个报警级别，如果震动超过第一级设定，警示灯亮，如果震动进一步加剧达到有害水平的第二级设定，立刻停止泵的运行。2.3.3卧式单级单吸离心水泵2.3.3.1离心泵招标要求水泵电机成套产品应是高效节能产品，滤池泵房反冲洗泵用知名品牌，回用水泵回用水自吸泵用知名品牌。提供相应的用户证明文件复印件及合同复印件。2.3.3.2水泵技术要求1、技术性能与基本要求泵的设计应考虑水泵的整体起吊，泵体上应有起吊用吊环或起吊孔。对壳体的铸件不允许进行电焊和其它方式的修改，也不允许用塞子来堵洞。壳体应当一次浇铸，水泵吸入口和吐出口成90角。水泵与电机采用轴联器直联。泵壳内表面应光滑、平整，以利于介质的流动。所有水流经过的部分都不得有锐角，以确保水流速度和方向变化平稳。泵体内壁光洁，厚薄均匀，水阻小，噪音低、振动小、技术性能稳定。选泵首先要考虑的因素是：运行效率高、维修成本低，可靠性高和无故障运行时间长。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程当水泵以额定转速125％的转速反转时，不会对设备造成伤害。当水泵在规定的扬程和流量范围内工作时，不应出现汽蚀现象。当水泵在止回阀关闭以前突然停机，对水泵部件，如叶轮等不应造成伤害。水泵应能连续运行(每天24小时)，同时，水泵也应能间断运行或长时间停机后正常起动运行。在设计工作范围内，水泵应能平稳地运行且没有振动。水泵的转动部件必须做动、静平衡试验。在额定转速和流量下，扬程、效率、NPSH值的误差应满足ISO2548标准。2、结构与材质见设备清单及技术参数表。3、产品标准测试标准ISO3555B质量标准ISO9001振动标准ISO2372ISO2373平衡标准ISO1940～1977G6.3噪音标准ISO37444、水泵附件联轴器护罩（不锈钢）1个/台底座（焊接钢）1个/台地脚螺栓与螺母（发蓝处理碳钢）1套/台水封水管道（黄铜）1套/台压力表1个/台真空表1个/台自动排气装置（含黄铜管道）1套/台金属铭牌1块/台（标明型号、规格、流量、扬程、效率、轴功率、电动机功率、生产厂家、制造日期等）2.3.3.3交流电机电动机应是造型美观、结构新颖紧凑、噪声低、防护等级高、安装维护方便、应用范围广、技术性能指标高、节能效果显著的产品。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程是在采用引进技术基础上制造的高起点的系列紧凑型三相异步电动机。当电压波动范围为±10％时，电机仍能平稳、柔和、轻快、无噪音地工作。应有防电晕措施，能有效抑制电晕现象的产生。电机维护：电机除轴承按规定的时间间隔添加轴润滑脂，并对电机进行必要的规范检查外，其它部件不需要特殊的维护和保养。电动机应当具有足够的标定值，让水泵在它的工作曲线上的任何一点处能进行工作，且能保证电动机不过载。投标商所成套的电机功率应由投标商与水泵制造厂详细计算并共同确定，但必须保证水泵在本标书给定的大流量低扬程工况点（过载临界点）时机组的安全运行。电机应能连续工作，能每小时起/停6次，并不会对电机产生不利的影响。2.3.3.4水泵、电机及联合测试所有水泵和电机都应在制造厂进行测试，测试的目的是检查水泵和电机是否满足标书和标书图纸规定，或是否满足供货商所提供的技术要求。水泵性能测试按ISO2548标准规定应采用清水。水泵壳体和其它承压部件的静压测试压力应为水泵额定扬程的1.5倍。电机的转速须与水泵转速相匹配。2.3.4混合液回流泵（水平螺旋桨泵）技术要求2.3.4.1回流泵招标要求※提供的水泵应采用知名品牌。投标商提供的该类型的设备制造商或品牌至少成立15年，至少2个近5年内污水处理厂中成功应用业绩。提供相应的用户证明文件复印件及合同复印件。2.3.4.2型式无阻塞高效三叶片带导流环的水平螺旋浆泵。2.3.4.3要求1．潜水式水平螺旋桨泵的设计、制造和安装应保证高度的工作可靠性，并保证尽可能少的维修量。2．泵装置在泵的设计负荷范围内，必须无震动和无气蚀地平稳运行。泵的所有旋转部件（包括电机）应在制造时进行静平衡试验，装配后在额定转速下进行动平衡试验。泵运转噪音应低于80dB。3．所有外露的螺栓螺母均为ASTM316不锈钢。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2.3.4.4主要结构1．水泵的构造水泵应能自动稳固地与排水连接管联接，并且水泵应能在导杆引导下从泵坑顶部到排水连接管自由滑动。泵/电机的任何部分不能直接与泵坑底板接触或放在泵坑底板的支座上。每台水泵应整体设计，封闭式连接，潜水型。水泵所有的组件包括电机可在水下连续运转。所有外露的螺母、螺栓、垫片均为不锈钢ASTM316。2．电缆和电缆密封（1）电机配有控制和动力电缆，具有防拉功能，符合IEC标准并提供足够的长度以接入接线盒且不需要拼接。每根电缆都有一个单独的进口，并进行可靠密封。动力电缆为多芯电缆，每根电缆单独进行密封。电缆外护套是低吸收性的防油氯丁橡胶，机械柔性能承受电缆进线处的压力。（2）密封可重复使用并保证方便电缆的更换。3．电机多极电机直接形成螺旋桨转速。泵电机应是鼠笼式感应电机，装在充气的防水的壳内。定子绕组和定子进线的绝缘等级为F级。电机应设计成可连续处理搅拌40°C的介质，每小时可起动10次，为监控每相绕组上的温度，在定子进线线圈中应装有热敏开关，并接至控制柜，与控制柜连接。电缆应包含两根1.5mm2导线，用于连接热敏开关和泄漏监测。6．轴承轴承，泵和电机的轴应是连续无间断的轴，轴应在油脂润滑的轴承上转动。所有轴承的设计寿命最小为100,000小时。7．轴封采用高质量密封系统。以确保在下密封失效，液体进入定子室时，也不会与轴承和定子接触。机械密封采用耐腐蚀碳化硅/碳化硅，介质酸碱度范围为pH6-9。机械密封应该是免维护的，应能抵抗热冲击，并具有良好紧急运行的特点。制造厂应保证机械密封的使用寿命不低于25000小时。8．泵轴螺旋浆和电机的轴应是同一个，螺旋桨所的轴须是电机轴的延伸。藕联将不被接收。轴的材料为不锈钢(ASTM420)。螺旋桨应完全与搅拌介质隔离。9．螺旋桨（叶轮）272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程螺旋桨设计成自清洁、无堵塞的形式，为适应水的流态最优化设计，可防止污水中纤维物的缠绕。应采用橡胶保护环来保护机械密封，防止污物进入机械密封所在的油室。从刚性和耐磨寿命的角度考虑,内回流泵的桨叶采用不锈钢材料316Ti或其他同等及以上材料。螺旋桨轮毂应为半球形，螺旋桨和轮毂整体在工厂内经G6.3级动平衡检验合格。10．导流圈叶轮周围360º范围内装配一圈导流环。11．保护所有的电机中每相绕组都应连接热敏开关，并串连。水泄漏传感器:探测密封腔中的水。当泄漏传感器动作时，使得电机停止并报警。12．提升支架支架和起吊悬臂均为不锈钢304。起吊系统内需配置制动装置。不锈钢304的吊链、螺栓、螺母、垫片、旋转操作手柄和化学地脚螺栓均应被成套供应。2.3.4.5电气控制系统（1）控制箱结构控制箱室外支架式安装（带观察窗），控制箱配套固定支架控制箱要求前检修，前开门电缆进出线为下进，下出线方式盘内塑料元件应无卤素，CFC，阻燃，自熄盘体材质：ASTM304不锈钢防护等级：IP65（2）控制箱功能控制箱用于控制推流器的开/停，动力及信号电缆的转接。控制箱内至少应包括：进线隔离开关，空气断路器，热继电器，接触器，控制操作单元，动力及信号接线转接端子排，推流器故障信号转换装置，“急停”按钮等元件。推流器的手/自动转换、运行、故障等信号可整合至PLC系统。（3）技术参数工作电源：AC380V50Hz三相五线制辅助电源：AC220V50Hz272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2.3.5防腐及喷涂承包商应根据业主提出的设备使用条件，所接触的介质等情况对设备采取有效的喷涂措施。潜水泵在油漆之前应将表面的铁锈、油脂等脏物清除干净。潜水泵的底漆为PVC环氧树脂，面漆为氯化橡胶涂料。现场安装时，对已损坏的油漆表面或业主认为不满意的油漆表面，或原来尚未完成最终处理的，承包商应负责进行修复和完成最终油漆。2.3.6安装和检验1、设备安装潜水泵采用潜水电机与泵体直联的立式安装形式，通过电动葫芦，吊链沿导杆升降，下降时能与联结座自动耦合；潜水泵装置的安装顺序应按制造厂商安装手册为准；在安装前，制造厂为防止部分损坏而包装的防护粘贴，不得提前撕离；潜水泵安装时，其安装位置和标高应符合设计要求，平面位置偏差不大于±10mm，标高偏差不大于±10mm；潜水泵底座应调整水平，其水平度不大于1/1000；导杆安装必须垂直，其平行偏差小于±2mm，垂直度偏差应小于1/1000；全长偏差不得大于±3mm。潜水泵出水配管法兰面应平直。2、设备检验每台潜水泵均应检验合格，并附有产品合格证和使用说明书方可出厂。在全部设备安装完华，承包商应进行现场测试，测试内容及测试结果应满足标书的各项技术要求，并得到监理及业主工程师的认可。测试记录交予业主工程师。2.3.7备品备件承包商应提供随机备品备件和专用工具以及正常运转2年所需备品备件的详细清单，由业主审查确定。推荐给业主的备品备件，另列清单并单独报价。每个规格的水泵应至少有1套随机备品备件，至少包括1套橡胶密封垫圈和1套机械密封。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程备件和易损件的包装和保护应能保证其长期存放而不变质，且应有明显标志，易于识别。2.4潜水搅拌器设备2.4.1概述※本节所述设备包括污水处理厂生化池潜水搅拌器。投标商提供的潜水搅拌器应采用知名品牌。投标商提供的该类型的设备制造商或品牌至少成立10年，至少2个近5年内污水处理厂中成功应用业绩。提供相应的用户证明文件复印件及合同复印件。2.4.2供货范围承包商提供的此类设备应是完整的成套装置，至少应包括驱动电机全套提升装置（可移动提升支架、葫芦、不锈钢吊链等）、全套安装系统（导轨、支架等）、足够长度的水下电缆、电缆夹、接线盒、现场接线箱、所有连接附件、安装用的所有紧固件(包括不锈钢化学地脚螺栓、螺母、垫圈等)、控制箱(必须有与PLC通讯的接口)、电气保护元件（包括短路、过载、缺相保护等）、推流器保护元件（包括湿度保护，温度保护等）、卖方认为3年内所需易损的备品备件。总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。2.4.3设备清单及技术参数高速潜水推流器（预缺氧区）数量4台工作环境水下叶轮直径Φ400叶片数量3片转速～740rpm※推力≥1190水深6.7m池型尺寸详见图纸材料叶轮不锈钢ASTM316L电机壳体不锈钢ASTM316L机械密封耐腐蚀烧结碳化钨或碳化硅272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程O形圈腈橡胶螺栓、螺母、垫片不锈钢ASTM316支架/导轨不锈钢ASTM304起吊装置不锈钢ASTM304基座不锈钢ASTM304提升吊链不锈钢ASTM304※电机额定功率3kW配电380V±10%，3相，50Hz防护等级IP68绝缘等级F及以上冷却介质直流冷却电缆密封可拆卸可重复使用电缆密封附件足够的水下电缆控制电缆、电缆夹、接线盒、起吊装置：含导杆、吊链、支撑架、吊架座等高速潜水推流器（选择区）数量2台工作环境水下叶轮直径Φ620叶片数量3片转速～480rpm※推力≥2520N水深6.7m池型尺寸详见图纸材料叶轮不锈钢电机壳体铸铁机械密封耐腐蚀烧结碳化钨或碳化硅272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程O形圈腈橡胶螺栓、螺母、垫片不锈钢ASTM316支架/导轨不锈钢ASTM304起吊装置不锈钢ASTM304基座不锈钢ASTM304提升吊链不锈钢ASTM304※电机额定功率5kW配电380V±10%，3相，50Hz防护等级IP68绝缘等级F及以上冷却介质直流冷却电缆密封可拆卸可重复使用电缆密封附件足够的水下电缆控制电缆、电缆夹、接线盒、起吊装置：含导杆、吊链、支撑架、吊架座等低速潜水推流器（厌氧池）数量4台工作环境水下叶轮直径Φ1800叶片数量3片转速～52rpm※推力≥2360N水深6.7m池型尺寸详见图纸材料叶轮聚氨酯电机壳体铸铁机械密封耐腐蚀烧结碳化钨或碳化硅272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程O形圈腈橡胶螺栓、螺母、垫片不锈钢ASTM316支架/导轨不锈钢ASTM304起吊装置不锈钢ASTM304基座不锈钢ASTM304提升吊链不锈钢ASTM304※电机额定功率4kW配电380V±10%，3相，50Hz防护等级IP68绝缘等级F及以上冷却介质直流冷却电缆密封可拆卸可重复使用电缆密封附件足够的水下电缆控制电缆、电缆夹、接线盒、起吊装置：含导杆、吊链、支撑架、吊架座等低速潜水推流器（缺氧池）数量10台工作环境水下叶轮直径Φ1800叶片数量3片转速～52rpm※推力≥2360N水深6.7m池型尺寸详见图纸材料叶轮聚氨酯电机壳体铸铁机械密封耐腐蚀烧结碳化钨或碳化硅272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程O形圈腈橡胶螺栓、螺母、垫片不锈钢ASTM316支架/导轨不锈钢ASTM304起吊装置不锈钢ASTM304基座不锈钢ASTM304提升吊链不锈钢ASTM304※电机额定功率4kW配电380V±10%，3相，50Hz防护等级IP68绝缘等级F及以上冷却介质直流冷却电缆密封可拆卸可重复使用电缆密封附件足够的水下电缆控制电缆、电缆夹、接线盒、起吊装置：含导杆、吊链、支撑架、吊架座等低速潜水推流器（好氧池）数量14台工作环境水下叶轮直径Φ2500叶片数量3片转速～39rpm※推力≥2920N水深6.7m池型尺寸详见图纸材料叶轮聚氨酯电机壳体铸铁机械密封耐腐蚀烧结碳化钨或碳化硅272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程O形圈腈橡胶螺栓、螺母、垫片不锈钢ASTM316支架/导轨不锈钢ASTM304起吊装置不锈钢ASTM304基座不锈钢ASTM304提升吊链不锈钢ASTM304※电机额定功率5.5kW配电380V±10%，3相，50Hz防护等级IP68绝缘等级F及以上冷却介质直流冷却电缆密封可拆卸可重复使用电缆密封附件足够的水下电缆控制电缆、电缆夹、接线盒、起吊装置：含导杆、吊链、支撑架、吊架座等2.4.4潜水推流器器技术要求1、型式螺旋浆叶片式无阻塞的潜水推流器。2、要求1）．潜水推流器的设计制造及供货应符合ISO、IEC、GB、ZBJ标准或一般技术规定条款所列的其它等效标准，所采用等效标准必须取得业主的认可。※2）．潜水推流器工作时要求池底水平流速不低于0.3m/s，达到充分搅拌并防止发生沉淀。要求构筑物内不允许有死角存在。3）作为设备制造商，应对搅拌器推力进行计算，提供设备的详细选型报告。该报告至少包括：型号规格、数量、额定推力以及制造商污泥不沉降的完全保证等。※4）承包商投标时需对池体进行流场分析，并提供“流体（污水）流场分析软件”生成的“彩色沟体流场图（CFD）”（不同颜色表示流速分布梯度）。3、主要结构1）．推流器的设计272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程推流器应能处理原水和污水。搅拌器可上下升降，方便的移动，检查或维修无需人员进入湿井。滑行杆支架作为推流器整体部件之一。推流器全部的重量受力在一个支架上，并且这个支架必须可承受搅拌器形成的推力。推流器，附件和电缆在40米水深无水泄损失，可连续潜水。2）．推流器的构造每台推流器应整体设计，封闭式连接，潜水型。推流器所有的组件包括电机可在水下连续运转。与液体接触的推流器主要构件应是不锈钢AISI304及以上。定子室上方有一不锈钢盖。推流器主件的密封设计应是金属与金属接触。需要防水密封的临界接触面应是机械加工，并嵌入两组腈或氟化橡胶O-型圈。3）．冷却系统电机应能被周围搅拌介质充分冷却。4）．电缆和电缆密封（1）电机配有控制和动力电缆，具有防拉功能，符合IEC标准并提供足够的长度以接入接线盒且不需要拼接。每根电缆都有一个单独的进口，并进行可靠密封。动力电缆为多芯电缆，每根电缆单独进行密封。电缆外护套是低吸收性的防油氯丁橡胶，机械柔性能承受电缆进线处的压力。（2）该密封可重复使用并保证方便电缆的更换。5）．电机多极电机直接驱动螺旋桨。推流器的电机应是鼠笼式感应电机，装在充气的防水的壳内。定子绕组和定子进线的绝缘等级为F级。电机应设计成可连续处理搅拌40°C的介质，每小时可起动20次及以上，为监控每相绕组上的温度，在定子进线线圈中应装有热敏开关，并接至控制柜，与控制柜连接。电缆应包含两根1.5mm2导线，用于连接热敏开关和泄漏监测。6)．轴承轴承应是一个单滚珠轴承用于承担径向力。下轴承包括一个滚珠轴承承担径向力及一个向心止推轴承来承担轴向力。所有轴承的设计寿命最小为100，000小时。7)．机械密封8)．推流器轴轴的材料为不锈钢(ASTM431)。桨轮与电机之间应为直接驱动。9)．螺旋桨272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程推流器浆叶材质应为聚氨酯。推流器浆叶（螺旋浆）应做静平衡，以防止运行时产生震动。振动烈度不大于2.8mm/s。11)．推流器外壳推流器的外壳应为铸铁及以上，表面经精加工后为光滑，无疵瑕，机壳要有足够的厚度来承受所有的负荷，并应是表面光滑、无气孔和其它不平整。在需要水封的地方，须采用丁腈橡胶制的Ｏ型密封环或其它批准的密封件。10)．保护所有的电机中每相绕组都应连接热敏开关，并串连。水泄漏传感器:探测定子室中的水。当泄漏传感器动作时，使得电机停止并报警。制造商应提供可装在电控柜中的监控继电器用于实时监测热敏信号和泄漏信号。11)．提升支架支架和起吊悬臂均为不锈钢304。支架可在水平方向0度至180度内每隔10度调整。起吊葫芦内需配置制动装置。不锈钢304的吊链、螺栓、螺母、垫片、旋转操作手柄和化学地脚螺栓均应被成套供应。4、电气控制系统（1）控制箱结构控制箱室外支架式安装（带观察窗）控制箱要求前检修，前开门电缆进出线为下进，下出线方式盘内塑料元件应无卤素，CFC，阻燃，自熄盘体材质：ASTM304不锈钢防护等级：IP55（2）控制箱功能控制箱用于控制推流器的开/停，动力及信号电缆的转接。控制箱内至少应包括：进线隔离开关，空气断路器，热继电器，接触器，控制操作单元，动力及信号接线转接端子排，推流器故障信号转换装置，“急停”按钮等元件。推流器的手/自动转换、运行、故障等信号可整合至PLC系统。（3）技术参数工作电源：AC380V50Hz三相五线制辅助电源：AC220V50Hz272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2.4.5设备安装及检验潜水推流器设备由机壳和叶轮组成，通过电动葫芦、吊链沿导杆升降，下降时能与联接座自动耦合。潜水推流器设备的安装顺序应按制造厂安装手册为准。在安装前，制造厂为防止部位损坏而包装的防护粘贴，不得提前撕离。安装时，其安装位置和标高应符合设计要求，平面位置偏差不大于±10mm，标高偏差不大于±30mm。导杆安装应垂直，垂直度偏差应小于1/1000，全长偏差不得大于±3mm。承包商应与土建供货商协调，以保证潜水搅拌器、推流器、回流泵设备的安装。按照标准GB50231《机械设备安装工程施工及验收通用规范》及制造厂涡轮式搅拌器安装维修手册进行设备安装及检验。设备在设计、制造、检验、包装运输及安装过程中必须遵循一般技术规定C2.15有关条款，并满足下述要求：1．运行状态试验。2．潜水电机各项指标的测定。3．推流器、回流泵中承受工作压力的零部件均进行历时3min的水压试验而无渗漏，试验压力为1.5倍的工作压力，但不低于0.2Mpa。4．电机电流不应超过额定电流。5．搅拌器、推流器、回流泵运行平稳无异常声响和振动。6．所有密封部位不得有漏油漏水现象。7．搅拌器、推流器、回流泵在导轨上滑行时不得有卡滞现象。导杆和提升吊架不允许有任何变形。2.4.6备件承包商应提供设备安装验收后，两年正常运转所需要的足够的备件和易损件，还应提供必要的特殊工具。承包商应在投标文件中附备件和易损件清单，并注明其品种、数量和清单供业主审查。推荐给业主的备品备件，另列清单并单独报价。备件和易损件的包装和保护应能保证其长期存放而不变质，且应有明显标志，易于识别。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2.5生物池曝气系统2.5.1概述生物池曝气设备指布置于生物池主反应区的盘式微孔曝气器及配套管道系统、阀门，用于向生物池供氧。※膜片是知名品牌，有15年以上的曝气生产经验及工程业绩；2.5.2供货范围※生物池微孔曝气系统应是完整的成套装置，至少应包括盘式微孔曝气器、池底1m高度以下的全套配管系统，包括曝气竖管及支架（不锈钢304）、池底分配管、布气管、支架系统、冷凝水排放系统、排污管、曝气管化学药剂清洗加注口、曝气管清洗设备、连接管件，以及确保曝气系统可正常运行所有必要的附件以及卖方认为3年内所需易损的备品备件。总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。2.5.3设备清单及技术参数盘式微孔曝气器曝气器数量3468套工作场所生物池池底介质性质外部：活性污泥；内部介质：90℃空气※曝气量≥6.0m3/h.只曝气盘尺寸300mm气泡直径≤2mm空气阻力损失≤2.5Kpa氧利用率≥30％理论动力效率(KgO2/kwh)≥6kg/kw.h生物池水深6.7m使用寿命（运行时间24h/d）≥5年打孔方式机械打孔※材料272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程膜片EPDM膜片支撑盘聚丙烯PP联接形式ABS材质的插板式连接件密封圈EPDM空气分配管立管管材及管件ABS，PN10空气分配水平管管材及管件ABS，PN10冷凝水排放管不锈钢304，伸至水面以上，末端设置球阀池底支架不锈钢304附件（标高0.5m法兰盘及以下计入）池底分配管、布气管、支架系统（包含化学螺栓）、冷凝水排放系统、排污管、曝气管化学药剂清洗加注口、曝气管清洗设备、连接管件，以及确保曝气系统可正常运行所有必要的附件其他：安装曝气系统所需足量的的专用胶水、工具等2.5.4技术要求2.5.4.1资料提交卖方除应按总则条款的要求，还应满足如下要求：1、技术文件提供注明货物型号规格和主要技术性能参数，经正式印刷的彩色产品样本；产品说明书，包括曝气器的结构详图；安装、使用、维修手册；培训手册；制造商通过ISO9001质量管理认证证书或同类质量认证；2、商务文件承包商与制造商的营业执照副本；制造商对承包商的代理授权书2.5.4.2要求※1、盘式微孔曝气器膜片应满足：有效膜直径：300mm，材质：EPDM，颜色：黑色；密度：1.07g/cm3，硬度：60±5ShoreA；抗拉强度：≥11N/mm2；断裂伸长率：≥500%；撕裂强度：12±2N/mm。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2、盘式微孔曝气器支撑盘应满足：密度：0.90g/cm3，抗拉强度：24.5N/mm2；断裂伸长率：≥180%；拉伸模量：1000Mpa。3、曝气系统必须布气均匀、气泡细密、无堵塞、无倒灌以及无腐蚀等问题。2.5.4.3供货范围承包商提供的曝气器应包括从池底向上1米处以下范围内（分界线详见施工图纸）所有的管道、管件、固定件等，并应保证曝气器安装、运行不另需要其它附件。设备主要组成部分及供货范围（不限于此）：1．盘式微孔曝气器2．系统内所有管路系统，包括池底分配管、布气管、支架系统、以及确保曝气系统可正常运行所有必要的附件3．所有管件、连接件、支架、管道配件4．凝结水排放系统5．所有连接附件、固定螺栓2.5.4.4结构※曝气器的基本结构曝气器主要由EPDM膜片、支撑盘、插板式连接件等部件组成。盘式微孔曝气器的设计、制造和安装应保证满足业主的使用要求，其使用寿命不低于5年。2.5.4.5空气分配管道1)空气管及管件投标方可对池底曝气器的布置方式优化设计，根据布置方式及供气量，计算确定管径、管件形式和数量，与曝气器配套提供。2)空气分配管道要求空气管径可根据曝气器供应商的计算自行设计，投标单位可以根据自身产品特点自主设计管路系统。在空气输送管及其连接件的制造过程中，应掺入一定比例的添加剂，防止紫外线等的强氧化作用，延长管道使用寿命。允许管道系统一定程度的膨胀收缩，以防止温差变化大和池子沉降原因引起的管道损坏。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2.5.4.6支架系统整个曝气系统的支撑架必须使用SS304不锈钢材质,上下可调。曝气器与支管固定联接件：ABS材质的插板式联接件，不接受局部联接的联接件，如仅在顶部固定小面积联接方式。2.5.4.7冷凝水排放系统在任何情况下都能保证将空气管路中的冷凝水排出，确保安全供气。冷凝水排放装置设在每组布气管分配总管上，泄水管应伸至水面上1300mm，泄水口设球阀，并设支架。2.5.5安装及测试2.5.5.1安装布气支管的水平高度误差为±5mm。安装时，先将固定支架按设计要求尺寸用化学螺栓固定在池底，然后用管托把曝气管固定在调节器上，经空气吹净风管后，再安装微孔曝气盘。2.5.5.2测试现场检查所有管道接口等密封处是否有漏气现象。现场检查曝气器的外观质量应无缺损和变形，在设计通气量条件下，检查曝气布气是否均匀。曝气器安装后必须配合鼓风机系统进行空载试运行及负载连续运行试验。按CJ/T3015.2标准进行在清水状态下，按标准通风量检测气泡分布情况和充氧量等技术性能测定，以及按CJ/T3015.4-1996标准进行布气均匀性和机械、理化性能的测定。2.5.6备件承包商应提供设备安装验收后，两年正常运转所需要的足够的备件和易损件，还应提供必要的特殊工具。承包商应在投标文件中附备件和易损件清单，并注明其品种、数量和清单供业主审查。备件易损件的价格应计入投标报价中。备件和易损件的包装和保护应能保证其长期存放而不变质，且应有明显标志，易于识别。2.5.7检测标准272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程设备除在设计、制造、检验、包装运输及安装过程中必须遵循一般技术规定有关条款外，在出厂之前还应进行如下试验(但不限于这些)：所有曝气器在制造过程中以及出厂发运前应检查与试验，包括材料、部件的检验，以及出厂前试验等。检验和试验均参照CJ/T3015.1~2-93、CJ/T3015.4-1996国家行业标准规定的要求进行。2.5.8包装、运输要求所有曝气器应整体带托架发运，未经制造商书面许可，组装部件不允许拆散运输，以防止运输过程中的损坏。所有部件在运输和存放过程中应作良好保护，以保证无损坏，直至安装结束。设备按承包商的标准包装，但应考虑到防漏、防潮、防震、防盗和可能会发生的野蛮装卸等长途海运和内陆运输及多次装卸之需要。若为木箱包装，须提供熏蒸证明。暴露的机加工法兰面必须与木板或人造板法兰用螺栓固定加以保护。不油漆的机加工表面应采取适当的防锈防腐措施。2.6闸门、阀门、伸缩器设备2.6.1概述本节所述阀门、闸门用于工艺流程上控制污水、污泥流向及调节流量。※闸门供货厂家供货前，须仔细复核与土建预留孔洞，并根据土建预留孔洞位置调整设备结构，确保闸门安装。生物池用金属波纹软管长度必须符合标书要求。法兰盘执行国标。闸门采用附壁式安装，闸门框架可与池壁预埋钢件焊接固定。2.6.2供货范围（1）装配完整的闸门（闸板、闸框、闸杆、楔紧装置、密封座、吊耳等）（2）装配完整的阀门（含阀门底座）（3）驱动装置（4）控制箱（5）所有连接附件（螺母、螺栓），地脚螺栓（6）备品备件，专用工具2.6.3设备清单2.6.3.1闸门清单设备清单厂外管网272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程编号名称规格材料单位数量安装方式安装位置1上开式手动圆形闸门DN1500H=6.7m球铁台1外附式安装，带套筒锁具厂外格栅配水井设备表编号名称规格材料单位数量安装方式安装位置1电动上开式圆形闸门∅1200H=4.5m球铁台1外附式安装格栅配水井2电动上开式圆形闸门∅1500H=4.4m球铁台1外附式安装格栅配水井粗细格栅及沉砂池设备表序号名称规格材料单位数量安装方式安装位置1上开式电动矩形闸门BXH=900X900mmH=1.65m球铁套2外附式安装进水闸门2上开式电动矩形闸门BXH=900X900mmH=1.65m球铁套2外附式安装出水闸门生物池设备表序号名称规格材料单位数量安装方式安装位置272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程1上开式电动圆形闸门DN800H=6.55m球铁台2外附式安装用于生物池进水配水井，上开式，外附式安装，双向承压5.6m2上开式电动圆形进水闸门DN800H=6.55m球铁台2外附式安装用于生物池进水配水井，上开式，外附式安装，双向承压5.6m3上开式电动圆形闸门DN800H=1.9m球铁台4外附式安装用于外回流污泥渠，上开式，外附式安装，双向承压2.5m4上开式电动圆形闸门DN1400H=6.5m球铁台4外附式安装用于厌氧区，上开式，外附式安装，双向承压6m5上开式电动圆矩形闸门2mx2mH=2m/H=6.4m球铁台2/4外附式安装用于厌氧区，上开式，外附式安装，双向承压2m/6.5m二沉池设备表编号名称规格材料单位数量安装方式安装位置1电动圆型闸门DN1200H=5.85m球铁套2外附式安装二沉池进水闸门滤池设备表272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程编号名称规格材料单位数量安装方式安装位置1上开式气动闸门（带两位五通电磁阀）BXH=600x500，H=1.65m，带开度显示，单独水冲时开启60%不锈钢台6外附式安装滤池进水2上开式气动圆形闸门（带两位五通电磁阀）DN700，H=2.85m不锈钢台6外附式安装用于反冲排水接触消毒池及回用水泵房设备表编号名称规格材质单位数量安装方式安装位置1上开式电动方形闸门1200x1200H=3.80m球铁台1外附式安装进水闸门2下开式电动方形闸门1200x1200H=1.10m球铁台1外附式安装超越闸门2.6.3.2阀门及伸缩器清单配水井序号名称规格材料单位数量安装位置3手动蝶阀DN150铸铁套1臭气管道粗细格栅及沉砂池272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程序号名称规格材料单位数量安装位置1暗杆型齿轮传动软密封手动闸阀DN200球铁套2放空管出水管2暗杆型齿轮传动软密封手动闸阀DN150球铁套7排砂管3橡胶接头DN200/DN150球铁套2/7排砂管4斜座式止回阀DN150球铁套3排砂管5双偏心软密封卧式蝶阀DN150球铁套1臭气管道总阀生物池设备表编号名称规格材料单位数量安装位置1电动调节型蝶阀（可调型）DN7001.0MPa球铁台2用于空气干管2法兰传力接头DN7001.0MPaSS304台2用于空气干管，与菱形阀连接3暗杆型齿轮传动软密封手动闸阀DN2001.0MPa球铁台26供气支管安装4暗杆型齿轮传动软密封手动闸阀DN4001.0MPa球铁台4用于放开管和半放空管，加长杆地面操作5法兰松套限位伸缩器DN4001.0MPa橡胶台4用于放空管及半放空管6双法兰波纹软管DN2001.0MPaL≤250mmSS304个26用于供气立管272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程7法兰松套限位伸缩器DN4001.0MPaSS304个6用于供气支管8暗杆型齿轮传动软密封手动闸阀DN2001.0MPa球铁台22除臭风管9冲洗栓DN50球铁台8冲洗栓口10二位二通电磁阀DN50不锈钢台2排放冷凝水二沉池设备表编号名称规格材料单位数量安装位置1斜座式止回阀DN6001.0MPa铸铁台3回流污泥管2暗杆型齿轮传动软密封手动闸阀DN6001.0MPa铸铁台3回流污泥管3法兰传力接头DN6001.0MPa橡胶台3回流污泥管4电动弹性软密封闸阀DN4001.0MPa铸铁台2二沉池放空管5电动弹性软密封闸阀DN4001.0MPa铸铁台2剩余污泥管6法兰限位伸缩接头DN4001.0MPa铸铁台4回流污泥管滤池设备表编号名称规格材料单位数量安装位置1上开式气动闸门BXH=600x500，H=1.65m，不锈钢台6滤池进水，上开式272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程（带两位五通电磁阀）带开度显示，单独水冲时开启60%2可调气动蝶阀（带两位五通电磁阀）DN5001.0Mpa球铁台6用于清水出水,带电磁阀3气动蝶阀（带两位五通电磁阀）DN6001.0Mpa球铁台6用于反冲进水,带电磁阀4气动蝶阀（带两位五通电磁阀）DN3001.0Mpa球铁台6用于反冲进气,带电磁阀5气动圆形闸门（带两位五通电磁阀）DN700球铁台6用于反冲排水,带电磁阀6电磁阀/手动球阀DN50/DN50不锈钢台6/6用于反冲管排余气7暗杆型齿轮传动软密封手动闸阀DN1501.0Mpa球铁台2用于进水总渠放空8暗杆型齿轮传动软密封手动闸阀DN1501.0Mpa球铁台12用于滤池放空9管道伸缩器DN4001.0MpaQ235B个3单泵反冲洗管10管道伸缩器DN5001.0MpaQ235B个9滤后出水管11管道伸缩器DN6001.0MpaQ235B个6反冲洗管12双偏心软密封卧式蝶阀DN5001.0Mpa球铁台3滤后出水管13双偏心DN4001.0Mpa球铁台3单泵反冲洗管272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程软密封卧式蝶阀14斜座式止回阀DN4001.0Mpa球铁台3单泵反冲洗管15双偏心软密封卧式蝶阀DN3001.0Mpa球铁台2风机出风管16消声止回阀DN3001.0Mpa球铁台2风机出风管17管道伸缩器DN3001.0MpaQ235B台2风机出风管18暗杆型齿轮传动软密封手动闸阀DN2501.0Mpa球铁台1用于絮凝投加池放空19柔性橡胶接头DN250P=1.0Mpa成品台1用于絮凝投加池放空20塑料球形止回阀DN100UPVC套2加氯管、加药管接触消毒池及回用水泵房设备表编号名称规格材质单位数量安装位置1上开式电动方形闸门1200x1200H=3.80m铸铁台1进水闸门2下开式电动方形闸门1200x1200下开式H=1.10m铸铁台1消毒池超越渠3暗杆型齿轮传动软密封手动闸阀DN3001.0MPa铸铁台1半放空管4暗杆型齿轮传动软密封手动闸阀DN1501.6MPa铸铁台4水泵出水管272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程5暗杆型齿轮传动软密封手动闸阀DN2001.6MPa铸铁台6水泵出水管6电动弹性软密封闸阀DN2001.6MPa铸铁台6水泵出水管7吸水底阀DN3501.0MPaSS304台6水泵吸水口设置污泥浓缩池编号名称规格材料单位数量备注1电动弹性软密封闸阀DN3001.0MPa铸铁个2进泥管2橡胶伸缩接头DN3001.0MPa橡胶个2进泥管3电动弹性软密封闸阀DN3001.0MPa铸铁个2排泥管4橡胶伸缩接头DN3001.0MPa橡胶个2排泥管5暗杆型齿轮传动软密封手动闸阀DN3001.0MPa铸铁个6排泥管、放空管、上清液排放管6暗杆型齿轮传动软密封手动闸阀DN1001.0MPa铸铁个5冲洗管、液位观察管7截止阀DN501.0MPa铸铁个2冲洗管8单口消火栓SN501.0MPa铸铁套2详04S202/339电动蝶阀DN3001.0MPa铸铁个4上清液排放管272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程污泥浓缩脱水车间设备表编号名称规格材料单位数量安装位置1暗杆型齿轮传动软密封手动闸阀DN50P=1.6MPa球铁个4进泥泵冲洗水管上2暗杆型齿轮传动软密封手动闸阀DN100P=1.6MPa球铁个2脱水机冲洗水管上3暗杆型齿轮传动软密封手动闸阀DN150P=1.0MPa球铁个3进泥泵进泥管上4暗杆型齿轮传动软密封手动闸阀DN150P=1.0MPa球铁个4进泥泵出泥管上5斜座式止回阀DN150P=1.0MPa球铁个4进泥泵出泥管上6暗杆型齿轮传动软密封手动闸阀DN200P=1.6MPa球铁个2厂区回用水管、排水管上7丝扣型倒流防止器（设备配套）DN100组合套1PAM制药装置进水管道埋地综合管线设备表（阀门井内安装）序号名称规格数量单位备注1法兰式限位伸缩器DN12001.0MPa1套流量计配套2暗杆型齿轮传动软密封手动闸阀DN3001.0MPa5套272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程3法兰式限位伸缩器DN3001.0MPa5套4减压阀、水表DN3001.0MPa2套含前、后检修阀、压力表5手动蝶阀DN10001.0MPa2套滤池冲洗排水6法兰式限位伸缩器DN10001.0MPa3套滤池冲洗排水2.6.4技术要求2.6.4.1闸门技术要求电动圆形闸门（明杆式）承压双向承压安装高度（操作平台至闸板中心距）详2.6.3.1清单中的“H”值开启方向详清单操作方式电动/手动，可切换安装方式外附式连接※材料门体QT420-10（门体厚度≥10mm）门框QT420-10（门框厚度≥10mm）导轨QT420-10楔座ZcuSn5pb5Zn5锡铅青铜密封座ZcuSn5pb5Zn5锡铅青铜传动丝杆（应设有上、下行程机械限位装置）AISI420不锈钢或2Cr13不锈钢紧固件不锈钢304附件手电两用启闭机及预埋件机械式上、下限位装置电动执行机构类型基本开关型，非调节操作模式电动/手动，放开切换杆能自动复位启动频率600次/h272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程连接执行机构控制部分与执行器应具备分体安装的功能，以便现场灵活安装功能电源相序自动识别输出扭矩不少于20％富裕量，侧装手轮，力矩小于等于250N*M电源缺相、过热、卡塞、瞬时逆转、过流等故障保护执行机构电气连接器为插拔式，并具有旋转的功能，以便现场接线方便。配有现场操作面板，并有电源和信号指示显示。输出4～20mA无源干接点信号基本误差≤±1.5%回差≤1%阻尼特性≤3次半周期起动特性电源电压降至负极限值时，执行机构能正常起动。电源380V防护等级IP67绝缘等级F机械寿命≥107次闸门的技术要求门框由球墨铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。门体为整体铸造的方形或圆形平板，并在迎水面自带“＃”字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250-350mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端有吊耳，吊耳为铸钢，门体与吊耳的两接触面精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程导轨用球墨铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。楔紧装置：为达到闸门的止水效果，闸门两侧设置楔块。楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整。当闸门的某一处止水效果不好时可局部调整楔块，当门体未关到位时或已到位而楔块尚未楔紧时，需调整全部楔块。密封面采用铜条或铜圈分别镶入门框和门体的槽内，密封面铜条镶好之后用龙门刨铣床进行铣削，磨削加工，保证了门框和门体之间的密切配合。丝杆由圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机50mm，丝杆总长度超过5000mm时，需作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时，需增设轴导架，轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部焊有圆钢销套，用销轴与门体相连。所有铸铁部件的最小厚度＞20mm。门框、门体按最大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5，挠度不大于构件长度的1/1500，导轨的拉伸、压缩和剪切强度的安全系数不小于5。※闸板（门）应为可调、明杆，均带机械限制开关，楔座宜可调；闸板（门）明秆必须加不锈钢套管。渠道闸门技术要求(1)范围承包商提供的渠道闸门应为成套装置，并须配备手轮减速机构有效和安全操作所必需的附件。(2)设计和现场条件渠道闸门应适应于明渠内污水的截流。(3)性能和结构a.渠道闸门应采用闸槽式暗杆启闭的型式，闸槽的过水宽度应与渠道等宽，门板的密封采用橡胶对金属的密封，且适用于双向止水。b.272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程渠道闸门应适合于开敞的明渠安装，三边止水，闸门关闭后，门板应高于最高设计水位100mm。c.门板为梁板式结构应采用316不锈钢制造，在最大受压条件下应具有足够的强度和刚度。板的厚度不低于8mm，挠度不大于渠宽的1/1000。保证受压后无变形，双向密封的泄漏量均不大于0.01l/min·m(密封长度)。d.手动启闭装置应采用伞齿轮传动方式，手轮直径不大于500mm，手轮的操作力（推、拉力）应小于150N，启闭装置须直接装在门架的上部，门架为门字形，门架离地的高度，应满足人工手轮操作的高度。e.电动启闭装置应附设手轮操作机构，手轮直径不大于400mm，手轮的操作力应小于150N，电动启闭装置直接安装在门架的上部，离地的高度应满足人工手轮操作的高度。f.电动驱动装置的齿轮设计应符合ISO、DIN标准或等同标准服务系数不小于2，轴承寿命(L10)不小于100000小时。电动装置由电机经减速箱(位于启闭机座上)驱动螺杆转动以带动闸门门板升降。电动驱动装置应适应于-15～50℃环境温度，相对湿度95%，防护等级IP67，并采用安全可靠，易调整和高精度的凸轮锁定机构进行行程控制及过力矩保护，机械外壳应采用双密封结构，并具有防捶击功能。最大转距应大于额定转矩的5倍，连续运行时间不低于30分钟。齿轮采用低合金钢，表面淬火处理，硬度不低于HRC58。开合次数不低于300次/h。g.电机转速不大于1500r/min，电源供给为380V，50Hz，3相，F级绝缘。(4)主要材料门板（板与梁组合体）不锈钢316闸槽不锈钢316密封条EPDM橡胶门杆不锈钢316推力螺母铜合金门架或横梁不锈钢螺栓、螺母、垫圈不锈钢304基础螺栓不锈钢304(5)防腐蚀制造渠道闸门的全部材料应适用于污水的腐蚀环境，未经保护或非防腐性材料应按基本要求条款进行处理。（6）安装和检验272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程1）参考标准DL/T5018-94钢闸门制造、安装及验收规范GB50231-98机械设备安装工程施工及验收通用规范SZ-06-99排水工程机电设备安装质量检验评定标准制造厂渠道闸门安装技术手册2）设备结构要素上述各渠道闸门均采用闸槽式暗杆启闭的型式，分为门框、门板、传动螺杆，门形支架、手动启闭装置等6个部件，在现场联接组装。各部件之间的配合关系和安装顺序应按制造厂安装手册为准。3)安装技术要求闸门必须按设计标高安装，各控制点的偏差不大于±10mm。门框底槽、侧槽的水平度和垂直度偏差不大于1/1000mm。门架上启闭器中心与闸板推力螺母中心应位于同一垂线，其垂直度偏差在全长度内不得大于1/1000mm。闸门密封面应平整贴密，无间隙。4)现场检验和调试渠道闸门安装后，应对手动启闭器内的润滑油脂进行检查和加注。在无水条件下，至少作门板启闭3次试验，操作灵活手感轻便，螺杆副的旋合平稳，门板无卡位、突跳现象。承包商应协助供货商对进行现场泄漏试验，在最大设计水位条件下，闸门的泄漏量应不大于0.01l/min.m（密封长度）。2.6.4.2止回阀技术要求1斜置阀座旋启式止回阀（卧式）数量详2.6.3.2清单直径详2.6.3.2清单压力等级详2.6.3.2清单安装位置详2.6.3.2清单介质污水272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程工作环境详2.6.3.1清单类型斜置阀座旋启式止回阀材料阀体GGG40阀座不锈钢阀板GGG40阀轴2Cr13密封面不锈钢螺栓SS304螺母青铜、黄铜H622塑料球形止回阀数量详2.6.3.2清单直径详2.6.3.2清单压力等级详2.6.3.2清单安装位置滤池进水井的加药管道、加氯管道介质PAM絮凝剂、二氧化氯工作环境室外管沟类型塑料法兰式球形止回阀材料阀体PP球体PP法兰PP卡环PP密封垫PP螺栓PP螺帽PP3消声止回阀压力等级1.0MPa安装位置反冲洗风机出气管272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程介质空气工作环境室内类型橡胶包皮球材料阀体QT450-15球体不锈钢滚球包NBR球架QT450-15档板QT450-15阀盖QT450-15阀座不锈钢316密封圈聚四氟乙烯螺栓SS304螺母青铜、黄铜H62性能要求一、消音止回阀止回阀应采用全全水流通道设计，水头损失小，不易堆积杂物，维修简便。阀门正常工作时阻力系数≤0.2。球体应由为不锈钢材质，外覆NBR，采用橡胶包皮滚动球为阀瓣，在介质的作用下，可在阀体的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能好，消声市关闭，不产生水锤。其密封原理是：当开泵时，介质正向流动产生的介质压力推动球体运动，沿导住离开阀座密封面，止回阀便开启，介质通过；当停泵时，介质反向流动的压力推动球体沿导柱滚到阀座密封面，关闭止回阀，靠工作介质的压力，使球体阀瓣和阀座密封面间产生一定的密封比压，保证止回阀的密封，达到阻止介质逆流的目的。由于球形止回阀的球体阀瓣和阀座密封面接触的面较窄，在相同的介质工作压力下，线密封比面密封的密封比压力大，因此密封可靠。止回阀的阀座应采用陶瓷喷涂工艺，使阀门的使用寿命更长。止回阀阀体上应有标明水流方向的箭头指示。阀体：球墨铸铁（QT450-15），相应的物理化学主要控制指标详见国家标准（GB12227-89）。阀盖：球墨铸铁（QT450-1272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程5），相应的物理化学主要控制指标详见国家标准（GB12227-89）。阀瓣：不锈钢滚球包NBR，橡胶的相应的物理化学主要控制指标详见国家标准（GB/T16859-96）。二、斜置阀座旋启式止回阀为保证设备的长期可靠运行、保障系统的安全性，并尽最大限度地降低运行和维护成本。采用符合标准GB、DIN及ISO相关标准，包括但不限于以下内容：1、法兰连接尺寸符合GB/T9115.1《平面、突面整体钢制管法兰》标准的规定；2、阀体结构长度符合GB/12221-2005(14系列)阀门试验符合GB/T13927-1992《通用阀门压力试验》标准的规定；3、未注公差符合GB/T1184—1996《形状和位置公差未注公差》标准的规定；5、阀门清洁度符合JB/T7748—95《阀门清洁度和测定方法》标准的规定；6、供货要求符合JB/T7928—95《通用阀门供货要求》标准的规定。结构形式、技术特性与材质要求1、结构形式偏心阀板，上端由可转动轴连接在阀体上，打开时阀板绕轴向上旋转开启；斜置阀座，硬密封；采用双法兰连接。2、性能及技术要求该止回阀为倾斜阀板设计，能随水流流动时开启，并且保持一个与水流量相对应的开启度，如果水流方向倒转，阀板会自动随着关小直到阀门完全关闭，投标商应提供阀门结构图。无阀轴伸出体外，无需配备重锤，以避免操作区域的危险撞击，同时节约安装空间。为减少水头损失，阀板应采用符合流体动力学原理的机翼型设计，水流通过时可对阀板形成升力，阀板完全开启所需的流速不超过1.5m/s。阀体（轴）孔的轴向长度上，应内镶黄铜衬套（占全长的2/3），自润滑，无需注入润滑脂；阀板两端与轴连接部分应采用盲孔设计，不得采用通孔方式连接，以避免介质进入轴孔产生极相腐蚀而导致轴转动不灵。投标商应提供该部分结构图。3、材质及防腐要求阀体：GGG-40272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程阀座：不锈钢堆焊，精磨阀板：GGG-400密封面：不锈钢堆焊，精磨阀轴：2Cr13轴套：青铜连接螺栓：A4-70防腐保护：阀门整体静电喷涂蓝色环氧树脂，涂层厚度不少于250μm，符合相关防腐标准，投标时须提供相应防腐证书或证明材料。2.6.4.3闸阀技术要求1弹性软密封立式闸阀（蜗杆传动箱的防护等级IP67）数量详2.6.3.2清单直径详2.6.3.2清单压力等级详2.6.3.2清单介质污水安装位置详2.6.3.2清单工作环境室外操作方式手轮操作类型暗杆型齿轮传动软密封闸阀连接法兰安装方式立式阀座平底全通道，等同管直径阀芯整体包胶止水三只O型圈※材料阀体GGG40球墨铸铁及以上阀盖GGG40球墨铸铁及以上阀杆不锈钢2Cr13橡胶阀板球墨铸铁（QT450）外包覆EPDM或272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程NBR螺母青铜、黄铜螺栓不锈钢2Cr13法兰盘国标法兰盘2电动弹性软密封闸阀（控制箱的防护等级IP67）数量详2.6.3.2清单直径详2.6.3.2清单压力等级详2.6.3.2清单介质污水安装位置详2.6.3.2清单工作环境室外操作方式电动、手轮操作类型软密封手电两用闸阀连接法兰安装方式立式阀座平底全通道，等同管直径阀芯整体包胶止水三只O型圈※材料阀体GGG40球墨铸铁及以上阀盖GGG40球墨铸铁及以上阀杆不锈钢2Cr13橡胶阀板球墨铸铁（QT450）外包覆EPDM或NBR螺母青铜、黄铜螺栓不锈钢2Cr13法兰盘国标法兰盘阀门电动控制柜配套提供，防护等级IP67272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程电动执行机构※类型基本开关型，非调节操作模式电动/手动，放开切换杆能自动复位启动频率1200次/h连接执行机构控制部分与执行器应具备分体安装的功能，以便现场灵活安装。※功能电源相序自动识别输出扭矩不少于20％富裕量，侧装手轮，力矩小于等于250N*M电源缺相、过热、卡塞、瞬时逆转、过流等故障保护执行机构电气连接器为插拔式，并具有旋转的功能，以便现场接线方便。配有现场操作（液晶显示）面板，并有电源和信号指示显示。输出4～20mA无源干接点信号基本误差≤±1.5%回差≤1%阻尼特性≤3次半周期起动特性电源电压降至负极限值时，执行机构能正常起动。电源380V防护等级IP67绝缘等级F机械寿命≥107次一、手动、电动闸阀技术要求1、结构形式及尺寸结构尺寸按GB12221（短系列）；法兰连接尺寸GB/T17241.6-2008/XG1-2011；阀杆尺寸按GB12232。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2、技术要求（1）阀门密封面必须采用弹性橡胶密封（软密封），阀板整体均以中硬橡胶完整包覆；关闭时以闸板弹性橡胶压住阀体底部而密封，按GB/T13927检验完全无泄露；闸阀在进出口压差为公称压力时，经1000次正常工作循环应开启灵活无损坏、无渗漏，以确保使用寿命20年以上。（2）阀体阀体、阀盖最小壁厚必须满足GB12232要求。法兰：法兰安装尺寸（孔中心圆直径、螺栓孔径、孔数）和密封面形状、尺寸依据GB/T17241.6-98标准制造。阀门在全开时，阀体内橡胶阀板高于阀门内腔通道。阀体采用树脂砂精密铸造，内腔底部无凹槽；密封面平整光洁，铸件在涂覆线表面必须光滑、无裂纹伤痕、夹砂等缺陷。阀体内腔密封面两侧有阀板导槽使阀板上下平稳移动；阀板导槽平整光洁与阀板紧密配合，阀板处于任何位置震动较小。上盖与阀体连接处为内藏式自密封结构设计，Ø50mm～Ø250mm口径不需使用螺栓拧紧；Ø300mm以上采用螺栓，螺栓拧紧处灌腊或塑料盖封闭以防锈蚀。（3）阀板球墨铸铁本体及内外表面均完全包覆三元乙丙聚合橡胶（EPDM），次选丁腈橡胶（NBR）包覆，完全避免流体（水）与阀体铸铁表面直接接触。并且要标明抗老化实验和耐磨性实验后有关数据。包胶结合力不小于17.5kg/cm²（AWWAC5094.11条要求），阀体胶口形成致密封闭，不允许串水。要求衬胶阀板尺寸统一，合符国标保证互换性。（4）橡胶橡胶材质表面平滑，无肉眼所见的杂质及蜂窝状孔洞；无损伤、裂痕、气孔等缺陷。橡胶阀板在臭氧破坏实验时（按AWWAC5092.2.9.3条要求）结果不得有裂纹。橡胶材质理化性能（老化实验）符合AWWAC5092.2.9条规定，橡胶材质卫生性能必须按GB/T17219标准，并经国家城市供水水质检测站检测并出具检测站检测报告。具有优良的耐磨性，耐老化性。（5）阀杆螺母阀杆螺母与阀板镶嵌（或铸造）为一体式（并为整体包胶型式）。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程阀杆螺母与阀板联接不得有任何松动，使阀杆上下动作面不会有振动现象。铜螺母块宜镶嵌在衬胶闸板内，形成整体，防止闸板与衬胶剥离。（6）阀杆阀杆螺纹采用抛光梯形螺纹（GB1796），阀杆最小直径满足GB12232-2005的规定，为防止不停水更换“O”型橡胶圈时阀杆冲出的危险，口径Ø250mm以下的阀杆除了止推轴承外其上端需另加一道铜压环。阀杆与阀杆螺母的旋合长度不得小于阀杆直径的1.4倍的值。阀杆与方帽的连接采用键连接，用内角螺栓固定。阀杆的止退台厚度不得小于阀杆直径的1/2。（7）上密封上密封采取三道“O”型密封圈，一道防尘密封圈。上密封孔轴配合公差带不低于d5/H8，粗糙度不低于Ra1.2，表面基本保证无渗漏，并能不停水更换上一道“O”型橡胶圈。（8）驱动箱体闸阀的驱动蜗轮箱体材料采用球墨铸铁QT450-10，驱动装置传动机构的箱体应完全封闭，防护等级不应低于GB4208-1993中IP67的要求，润滑油脂应充满90%以上的内部剩余空间。箱体、支架按材料的极限强度设计时，安全系数不应小于5。（CJ/T261-2007标准规定）蜗轮箱转动轴伸出端应设置每端至少二道O型或V型密封圈，该密封圈须具有优异的抗老化性能，正常使用20年以上无需更换。※投标商应提供“蜗轮箱中轴伸出端密封的局部放大图”，以评定其防水密封的可靠性。（9）操作装置口径小于等于DN800，一人能完成启闭操作（240N.M）。（10）启闭阀门启闭为向右转动（顺时针方向）为关闭，相反则开启。2.6.4.4电动空气流量可调型蝶阀3电动可调型蝶阀（控制箱的防护等级IP67）数量2台272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程直径DN700压力等级1.0MPa介质空气安装位置生物池供气主干管工作环境室外操作方式电动类型电动调节蝶阀连接法兰安装方式竖管、立式阀座平底全通道，等同管直径阀芯整体包胶止水三只O型圈※材料阀体GG25灰铸铁及以上阀板GGG41.4301不锈钢及以上阀杆1.4021不锈钢及以上密封耐高温橡胶螺母黄铜螺栓A2-70不锈钢法兰盘国标法兰盘阀门电动控制柜配套提供，防护等级IP67电动执行机构※类型调节型操作模式电动/手动，放开切换杆能自动复位启动频率1200次/h，慢开慢关连接执行机构控制部分与执行器应具备分体安装的功能，以便现场灵活安装。※功能电源相序自动识别272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程输出扭矩不少于20％富裕量，侧装手轮，力矩小于等于250N*M电源缺相、过热、卡塞、瞬时逆转、过流等故障保护执行机构电气连接器为插拔式，并具有旋转的功能，以便现场接线方便。配有现场操作（液晶显示）面板，并有电源和信号指示显示。输出4～20mA无源干接点信号基本误差≤±1.5%回差≤1%阻尼特性≤3次半周期起动特性电源电压降至负极限值时，执行机构能正常起动。电源380V防护等级IP67绝缘等级F机械寿命≥107次电动空气流量可调型蝶阀技术要求1.概述※承包人提供的电动空气流量调节阀应采用知名品牌，投标时须随标书提供上述证明文件的复印件，并需配备带机电一体化控制的电动装置。电动执行器由阀门制造商成套提供，在出厂之前就与阀门装配并检测、调试好。※电动空气流量调节阀应能每天24小时连续运行,设备整机使用寿命应不低于20年。2.主要技术参数承包人应为生物反应池空气管道提供2台电动空气流量调节阀，阀门工作温度≤120℃。承包人应负责电动空气流量调节阀及控制系统的安装、调试与试运行。工作温度：T≤120℃调节范围：20～100%阻力损失：h＜0.1m272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程额定功率：N≈0.55kW数量：2台3.结构与形式电动空气流量调节阀的工作压力：P=1.0MPa。工作环境及介质：环境温度－15～50℃，介质为经鼓风机加压的空气，工作温度40～120℃。流量调节范围：20～100%，阻力损失：h＜0.3m。承包人所提供设备必须符合ISO、IEC、EN标准或其他等效标准。电动空气流量调节阀应能根据反应池内或DO值反馈信号，自动调节阀门开启度，从而调节反应池内曝气量。电动空气流量调节阀无故障运行时间不小于50000小时。阀体※承包人提供的电动空气流量调节阀应是蝶阀结构形式，双法兰连接，阀辨开启度与出流量应成线性比例。※调节阀的阀体应采用GG25球磨铸铁材料制造，阀板应采用1.4301不锈钢材料，耐高温橡胶密封，阀板连接轴应采用1.4301不锈钢,阀杆1.4021不锈钢,阀杆螺母,黄铜。引用与执行标准GB/T12221-2005《法兰连接金属阀门结构长度》GB/T17241.6-1998《PN1.0Mpa凸面整体球墨铸铁管法兰》GB/T13927-1992《通用阀门压力试验》GB/T9092-1999《阀门的检验与试验》GB50231-98《机械设备安装工程施工及验收通用规范》※5.主要材料阀体GG25灰铸铁阀板1.4301不锈钢密封耐高温橡胶连接轴1,4301不锈钢紧固件A2-70不锈钢阀杆1.4021不锈钢阀杆螺母黄铜。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程6.电气控制电动空气流量调节阀的电气控制应具有就地操作按钮、就地和远程转换开关、远程开启度显示，所有控制元器件安装于启闭装置的一体化控制单元内，承包人应配套提供控制电缆及安装附件。电动空气流量调节阀应可根据反应池溶解氧的浓度变化由PLC控制系统自动调节阀门的开启度，所有控制元器件及编程由承包人提供。有关控制要求详见本技术规定电气与仪表控制部分的条款要求。7.反应池气体流量调节阀的控制2座反应池共设2套气体流量调节阀用于曝气控制。控制系统根据反应池溶解氧控制气体流量调节阀的开启度，为保证出水水质，反应池出水处的Do值应控制在1.5～2mg/l左右。溶氧值的设定范围也可根据中控室的指令，随出水水质、季节的温度变化及其它综合因素而调整，以达到全厂的优化控制，在保证出水水质前提下，最大可能节约电耗。※空气流量调节阀必须提供如下模拟及无源触点信号：※阀位控制信号：4~20mA开足状态：开关量信号关足状态：开关量信号故障保护动作状态：开关量信号就地/远程控制状态：开关量信号※开启度信号4~20mA※电源：~380V辅助电压：~220V气体流量调节阀应接受现场控制站PLC5发出的开、关命令及开启度命令8.阀门试验承包人应提供所有主要阀门元件包括阀体，阀门，轴和阀座等材料的测试报告。阀门试验按GB/T13927、JB/T9092或API598标准规定执行，阀门工作压力为1MPa时，阀门壳体的强度试验压力为1.5MPa，持续时间不小于5min，阀座应无泄漏及结构损伤等现象。※9.防腐蚀承包人提供的设备材料应适用城市污水厂的腐蚀环境，设备所使用的材料，从强度、韧性和耐久性方面都应是最好的，工艺技术、材料应满足：①没有任何损伤和缺陷272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程②适用于该用途的材料，且不会产生机械负荷或电气负荷的过载。③阀门的内、外防腐（除了精加工表面或阀的密封面）均采用静电喷涂环氧树脂粉末，涂层厚度不少于0.25mm，提供相应防腐证书或证明材料。喷涂完成后必须对涂层质量进行涂层厚度、绝缘性、抗冲击性能、附着性、黏附强度及网格测试，以确保阀门经表面处理后有优良的防腐性能，表面处理寿命不小于30年，须在标书中对阀门喷涂涂层测试方法进行具体说明并提供测试图片证明。2.6.4.5蝶阀技术要求设备清单1双偏心软密封卧式手动蝶阀数量详2.6.3.2清单直径详2.6.3.2清单压力等级详2.6.3.2清单介质污水安装位置详2.6.3.2清单工作环境室外操作、显示方式手动操作，防阀门误开关锁闭装置，阀杆顶部设有阀门开关显示。类型双法兰软密封蝶阀连接法兰安装方式卧式※材料阀体GGG40球墨铸铁阀盖GGG40球墨铸铁阀瓣密封圈EPDM阀体密封圈不锈钢螺母青铜、黄铜阀杆不锈钢2Cr13（加长秆地面操作）上、下轴承铝青铜螺栓不锈钢2Cr13272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程法兰盘国标法兰盘2电动软密封卧式蝶阀（控制箱的防护等级IP67）数量详2.6.3.2清单直径详2.6.3.2清单压力等级详2.6.3.2清单介质污水安装位置详2.6.3.2清单工作环境室外操作方式电动、手动操作类型电动软密卧式蝶阀连接法兰安装方式卧式※材料阀体GGG40球墨铸铁阀盖GGG40球墨铸铁阀瓣密封圈EPDM阀体密封圈不锈钢螺母青铜、黄铜阀杆不锈钢2Cr13上、下轴承铝青铜螺栓不锈钢2Cr13法兰盘国标法兰盘阀门电动控制柜配套提供，防护等级IP67电动执行机构※类型基本开关型，非调节操作模式电动/手动，放开切换杆能自动复位启动频率1200次/h272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程连接执行机构控制部分与执行器应具备分体安装的功能，以便现场灵活安装。※功能电源相序自动识别输出扭矩不少于20％富裕量，侧装手轮，力矩小于等于250N*M电源缺相、过热、卡塞、瞬时逆转、过流等故障保护执行机构电气连接器为插拔式，并具有旋转的功能，以便现场接线方便。配有现场操作（液晶显示）面板，并有电源和信号指示显示。输出4～20mA无源干接点信号基本误差≤±1.5%回差≤1%阻尼特性≤3次半周期起动特性电源电压降至负极限值时，执行机构能正常起动。电源380V防护等级IP67绝缘等级F机械寿命≥107次附件螺栓、螺母技术要求1、一般构造全部阀门都应具备下述的符号，符号应浇铸成凸出的字体于壳体上。（1）制造年份；（2）工作压力；（3）必要时标明箭头方向，以表明阀门只允许水单向流动。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程除非有明确要求，阀门的两端都应做成法兰接口，法兰接口的尺寸及连接孔的个数、位置、大小等均应符合ISO标准。所有的材料应符合ISO标准的规定。全部阀门都应配备相应的操作杆、手轮等操作机构，除非另有说明。阀门应当向左(即反时针方向)进行开启，操作机构上应当浇铸箭头，以指明开启阀门的旋转方向。阀门的最小工作压力应当与本合同规定的一致，除非另有说明。供方应保证在阀门安装前，所有提供的阀门接口都应装上封口，以免杂质侵入内部，损坏密封面和阀板。2、技术要求（1）蝶阀的设计、制造符合GB12238-2006标准规定。（2）蝶阀的结构形式为二维偏心。（3）橡胶固定形式需达到如下要求：橡胶密封圈采用整体嵌入式固位，不得以压环及螺丝固锁，使其有一定嵌入自由度，能在一定范围内自身调节密封，在水流冲击下，不松动、不脱落、不渗漏，且有异物卡住时亦不易损坏。（4）阀轴阀轴须为不锈钢材料，为减小水阻，阀轴采用二段式结构。阀轴的轴套需采用自润式轴承，运行中磨擦阻力小，且无需注油。相应的物理、化学主要控制指标详见国标（GB1220-2007）。（5）阀瓣阀瓣外缘嵌入橡胶座环并为流线型衍架结构（即设有导流孔），刚性强，流阻小，流阻系数为0.14-0.20，不必从阀门上拆下阀杆、阀瓣便可更换密封圈。阀瓣参国标（GB12227-2005）。（6）阀销采用退拔销结构或蝶板轴孔内径对称交叉分布（骑缝销），销不得位于阀轴的中心线上，销的数量不得多于两根，可将阀瓣阀轴紧密结合一起不致松动不致消弱阀轴的强度且具有良好的互换性。（7）驱动箱体蝶阀的驱动蜗轮箱体材料采用球墨铸铁QT450-10，驱动装置传动机构的箱体应完全封闭，防护等级不应低于GB4208-1993中IP67的要求，润滑油脂应充满90%以上的内部剩余空间。箱体、支架按材料的极限强度设计时，安全系数不应小于5。（CJ/T261-2007标准规定）272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程蜗轮箱转动轴伸出端应设置每端至少二道O型或V型密封圈，该密封圈须具有优异的抗老化性能，正常使用20年以上无需更换。※投标商应提供“蜗轮箱中轴伸出端密封的局部放大图”，以评定其防水密封的可靠性。（8）工作压力下的启闭力矩蝶阀控制在240N.m左右，且于手轮上操作仅需以一人之力约20kgf/cm²。（9）阀门启闭转数（DN≥600）控制在400转以下。2.6.4.6管道伸缩接头技术要求设备清单1双法兰松套限位伸缩接头数量详2.6.3.2清单直径详2.6.3.2清单法兰端长度国标长度压力等级详2.6.3.2清单介质污水安装位置室外或室内本体QT400-10压盖QT400-10密封圈NBR螺栓SS304螺母青铜、黄铜H622双法兰传力接头数量详2.6.3.2清单直径详2.6.3.2清单法兰端长度国标长度压力等级详2.6.3.2清单介质污水安装位置室外本体QT400-10272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程压盖QT400-10密封圈NBR螺栓SS304螺母青铜、黄铜H623法兰式波纹管数量详2.6.3.2清单直径详2.6.3.2清单※法兰端长度详2.6.3.2清单“L值”压力等级1.0MPa介质空气※位移方向轴向安装位置生物池供气管本体304不锈钢两端接管或法兰304不锈钢密封圈NBR螺栓、螺母不锈钢304，限位螺栓4法兰式橡胶柔性接头数量详2.6.3.2清单直径详2.6.3.2清单压力等级详2.6.3.2清单介质污水安装位置详2.6.3.2清单本体丁腈橡胶螺栓、螺母不锈钢304技术要求※厂家供货前，须复核土建安装尺寸，确保设备顺利安装。伸缩接头安装和拆卸方便、省功、省时。双法兰松套限位伸缩接头能自动调节、补偿管线因温差而产生的轴线位移。传力接头能传递连接件的压力推力和补偿管路安装误差。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程具有良好的水密性和气密性。补偿接头的外观和表面防护应符合GB/T12465-2007中5.2和5.3规定。法兰限位补偿接头内外均为环氧树脂涂料防腐。2.6.4.7气动不锈钢闸板阀(非接触式行程开关)※气动闸板阀须采用知名产品。气动执行器与阀门应由阀门制造商成套提供，在出厂之前就与阀门装配并检测、调试好。方形（手动、气动）闸板阀应满足相应标准，四面双向密封。1．闸板阀※(1)阀框※阀框为无法兰方闸门，用不锈钢304制作，自支撑框体结构，采用简易的附壁式安装，不需要预埋件，不得靠灌浆密封，并且安装位置应在阀框两侧而不在闸板底部（投标时须提供说明此结构的图片为证）；阀体与钢筋砼池壁之间的固定，采用化学螺栓固定（供货时由制造厂家成套提供），阀体两侧的销应在一条直线上，以保证受力均匀。※(2)闸板闸板采用不锈钢304制作，能可靠启、闭。(3)阀杆阀杆采用不锈钢304制作，阀杆长度可按安装总高度并结合活塞轴长度，由制造厂确定。(4)导轨导轨采用高强度、自润滑、免维护的工程塑料或等效材料制作。必须保证导轨与阀体的可靠夹持。(5)阀杆螺母阀杆螺母采用活动式螺母，采用具有自润滑的青铜制作。(6)楔形块阀框与阀板上应设有巧妙的楔形块，且阀板上的楔形块可在一定范围内浮动，以减小阀门开启扭矩，确保阀板在阀框内滑动时无震动。楔块装置之设计，须于闸门关闭时，使闸板顺楔块滑入到达底座密封，从而使闸板的上部和下部紧紧地密封在阀框内；打开的时候，闸板脱离楔形块，使得阀板可以轻松地打开（投标时须提供说明此结构的图片为证）。(7)阀门密封272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程密封形式为四面双向软密封，应采用一体式浮动密封设计，密封圈一体式嵌入阀框，无需螺栓或螺钉固定，更换密封圈时，无需拆卸阀框，可以直接更换，操作简单易行。阀板与阀框顶部的内部自锁系统确保了阀门的密封性，同时自锁系统关闭时可以在线维修操作机构（投标时须提供说明此结构的图示证明）。※保证迎水面泄漏量不超过0.002l/s/m，背水面泄漏量不超过0.02l/s/m（注解：l-升；s-秒；m-密封面的长度），密封橡胶须采用优质三元乙丙橡胶EPDM。（8）、主要零部件材料闸框ss304不锈钢闸板ss304不锈钢闸杆ss304不锈钢密封件三元乙丙橡胶螺栓和螺母不锈钢化学螺栓2．闸板阀气动执行机构※用于驱动气动闸板阀启闭的气动执行器为全密封直行程气动执行器，非接触式行程开关，该执行器应便于安装、检修和复原，启闭阀门迅速；活塞滑动表面应光滑且能在无油润滑条件下工作，活塞的动作方向由一个二位五通电磁阀控制。具体要求如下：(1）气动执行器额定工作压力（即驱动压力）为0.6MPa。(2）阀门启闭时间T≤20秒。(3）每个气动执行器都应装配开、闭限位开关，限位开关为磁感应式，置于气缸槽内，可方便调节位置，并在阀门处于设定位置时给出开关量信号；限位开关应带指示灯和5米电缆，以便直接观察阀位。磁感应限位开关须满足：动作电压10~30VDC动作电流1mA~100mA防护等级IP65环境温度-20~+80(4)每个气动执行器都应装配一个二位五通电磁阀，具体要求如下：电磁阀与执行器的连接采用标准设计；电压等级：24VDC；防护等级：不低于IP65。(5）气动执行器使用寿命在百万次以上（启闭）。(6）防腐蚀等级CRC：2级272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程(7）气动执行器材质：经阳极氧化处理的冷拔铝型材，应采用内部气流通道，以消除伸出的气管和附件，从而避免因污垢积累带来的危害。(8）气动执行器带接口，与附件连接标准符合相关标准。※(9)所有气动执行器均应装配消音器及过滤减压阀，其过滤精度必须满足：最大颗粒直径<5μm，含量<5mg/m3；油滴<1mg/m3。2.6.4.8气动双偏心双法兰蝶阀(非接触式行程开关)※所有气动（调节）蝶阀采用知名产品，厂家必须持有相应B2级的《中华人民共和国特种设备制造许可证》。气动执行器与阀门应由阀门制造商成套提供，在出厂之前就与阀门装配并检测、调试好。蝶阀采用长径、双偏心双法兰结构，以确保阀门开启时密封橡胶与阀体不接触、无摩擦，同时使阀门具有较小的操作扭矩。1．蝶阀（1）严禁贴牌生产，阀体上应浇筑有凸出或凹入的产品标识。阀门阀体上的适当地方应浇铸有阀门口径，工作压力，阀体材质和厂家标识。阀门铭牌上应注明阀门型号、系列号，生产日期，阀门口径，工作压力等。（2）阀体的最小壁厚应保证在承受1.5倍以上的额定工作压力时所有的部件不发生变形及泄漏，材料为球墨铸铁。法兰与阀体铸为一体，法兰盘应符合ISO标准（公制）。※（3）为确保阀门过流能力，蝶阀阀板应采用薄型设计，不得采用通轴结构，阀板的厚度不超过阀轴直径的2倍。阀板边缘应球形抛光。阀板两端与轴连接部分应采用盲孔设计，不得采用通孔方式连接（投标时须提供证明此结构的实物图片为证），以确保阀板与阀轴连接部分不受液体腐蚀。（4）蝶阀必须采用双偏心结构，即：阀轴相对于阀门中心线和阀座中心线各有一个偏置。阀轴材料为不锈钢，其最薄弱处能满足力矩及有关参数要求，阀轴采用两端分别插入阀板形式，轴承端面应与阀板有配合面，以确保阀板在长期运行过程中的稳定可靠。（5）为确保阀轴在运行过程中受力均匀，阀轴与阀板之间的联结采用铆钉销或锥销连结，不得采用键连接（投标时须提供证明此结构的图片为证）。（6）阀门密封形式采用具有自增强密封效果的软密封，其中密封圈是以整体由压板压在阀板上，且有一定的嵌入自由度，能在一定范围内自身调节密封，实现双向气泡级密封，保证零泄漏。橡胶密封圈应能简易地拆装更换，以实现阀门使用的长效性。密封圈采用优质EPDM橡胶，具有良好的耐磨性、弹性、抗腐蚀性及抗老化性，能确保在正常情况下使用10年以上。密封测试压力为阀门公称压力的1.3倍。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程（7）为消除阀座与阀体金属间的极相腐蚀，确保坚固耐用和避免阀座对密封圈的损伤，阀座应采用镍铬合金堆焊阀座（投标时须提供彩色加工过程和实物图片为证）；为确保阀座有足够的韧性、刚度和耐腐蚀性，镍含量应不小于60%，铬含量不小于15%。（8）轴承应采用有自润滑的青铜材料制成，这种材料对水与橡胶不产生任何有害影响。※（9）选择耐久的轴封材料，采用O型的轴封形式，内、外两端至少各有三道密封圈（投标时须提供证明此结构的图片为证），该密封圈须具有优异的抗老化性能，正常使用30年以上无需更换。（10）主要部件材质※阀体：球墨铸铁GGG-40（球化等级二级，球化率不低于90%，提供球化率、球化等级检测报告）※阀板：球墨铸铁GGG-40（球化等级二级，球化率不低于90%，提供球化率、球化等级检测报告）阀轴：不锈钢2Cr13阀座：镍铬合金堆焊并精磨密封圈：EPDM橡胶轴承：青铜※（11）阀门的内、外防腐（除了精加工表面或阀的密封面）均采用静电喷涂蓝色环氧树脂粉末，涂层厚度不少于0.25mm，其喷涂处理过程应符合相关防腐标准，提供相应防腐证书或证明材料。喷涂完成后必须对涂层质量进行涂层厚度、绝缘性、抗冲击性能、附着性、黏附强度及网格测试，以确保阀门经表面处理后有优良的防腐性能，表面处理寿命不小于30年（投标时对阀门喷涂涂层测试方法进行具体说明并提供测试图片证明）。2．蝶阀气动执行机构※蝶阀气动执行器优先采用与阀门同品牌或其他知名品牌，要求体积精巧易于安装调试，在指定的气压下，适合于阀门的全部运行范围，非接触式行程开关。（1）采用双作用90°回转的角行程气动执行器。（2）采用双活塞驱动和齿轮齿条式传动的紧凑型结构，体积小，输出扭矩大；应保证在提供的工艺参数条件下能正常开启和关闭阀门，不允许出现爬行现象。相对运动件表面均经过特殊处理，耐磨、寿命长；各个运动部件都有润滑油保护，永久性润滑，无需再添加润滑剂，操作轻便。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程※（3）气缸应能保用百万次以上。从进气口到两个工作口的气路要求内置于气缸内，一次成型的通路，不用外露气管。（4）气动执行器旋转角微调终止角度为－3～＋3，使阀门终止角度可以超行程4％，阀门的开、关位置可以同时独立调节，以相应控制阀门开关状态的极限机械位置。（5)缸体、活塞等零部件均采用铝合金材料，外形美观、重量轻。(6)法兰孔型符合GB标准。(7)工作介质：过滤压缩空气(8)介质温度：-20℃-80℃（9）气动执行器额定工作压力（即驱动压力）为1.0MPa；最大能够承受1Mpa的气源压力。(10)材质：缸体：外壳采用高度耐腐蚀的阳极氧化压铸铝合金端盖：压铸铝合金喷漆活塞：压铸铝合金，经阳极氧化防腐处理。活塞杆：不锈钢垫片：NBR螺栓：不锈钢调节螺母：不锈钢驱动轴：钢密封：聚氨脂，丁晴橡胶，聚醋酸脂。(11)每台气动开关蝶阀的执行器应装配一个二位五通电磁阀和两个限位开关，具体要求如下：a.电磁阀与执行器的连接采用标准设计；电磁阀电压等级：24VDC；防护等级不低于IP65。b.限位开关直接安装在执行器顶部的连接装置上，限位开关上带有可目视的阀位指示器，限位开关开关方向各含一对无源触点，容量为250VDC，5A。(12)每台气动调节蝶阀应配一个电气定位器，具体要求如下：a.定位器为智能型；b.可接受4~20mA的模拟量信号，从而自动调节阀门的开启度；同时可反馈4~20mA开度信号；272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程c.定位器进气压力：0.6Mpa；d.定位器线性优于0.6%，滞后小于0.1%，误差小于1%；e.定位器应能以数字形式现场显示阀门开度，可以通过按钮自动校正初始值。(13)无论开关型还是调节型蝶阀，所有气动执行器均应装配消音器和过滤减压阀，过滤减压阀须采用知名产品，其过滤精度必须满足：最大颗粒直径<5μm，含量<5mg/m3；油滴<1mg/m3。2.6.4.9电磁阀基本条件安装地点：滤池、生物池用途：气动阀门控制阀、排气阀、生物池冷凝水阀适用介质：空气、水等介质温度：-5~80oC设计工作压力正常工作压力要求试验压力1.0MPa0.6MPa1.0MPa※承包者应保证本次投标时所采用的电磁阀采用知名产品。如发现有误，将视为卖方违约，并承担相应的违约责任。电磁阀为精细设备，在起运前必须进行防腐损处理，以防止曝晒、雨淋、高温、潮湿等造成的损坏；包装必须适应陆运、搬运和露天存放的要求。技术说明一、气动阀门配套电磁二位五通阀数量：详清单规格：详清单适用介质：水动作压差：0.3—0.8Mpa适用温度：－20℃∽80℃电压：220VAC,50HZ绝缘级别：F安装方式:任何位置,防雨适用介质流速：不小于3m/s主要材质：阀体：黄铜272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程阀芯：不锈钢排气嘴、密封垫：丁晴橡胶附件：过滤器执行标准：法兰连接尺寸GB4216.4-84压力试验GB/T13927-92认可：NEPSI，ANSI，CSA本阀主要用于控制阀门的开启和关闭。二、二位二通电磁阀数量：详清单规格：详清单适用介质：气、水介质压力：50Kpa动作压差：0--50Kpa适用温度：－20℃∽80℃电压：220VAC,50HZ绝缘级别：F安装方式:(1)排气管上，滤池管廊内。（2）生物池供气干管排冷凝水适用介质流速：不小于3m/s主要材质：阀体：黄铜阀芯：不锈钢排气嘴、密封垫：丁晴橡胶附件：过滤器执行标准：法兰连接尺寸GB4216.4-84压力试验GB/T13927-92认可：NEPSI，ANSI，CSA本阀主要用于控制阀门的开启和关闭。2.6.4.10电动执行机构1、电气要求各类闸门、阀门的电动执行机构作为关键部件应选择知名品牌，其防护等级为IP6272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程7及以上，防腐标准为KS，绝缘等级F。开关型及调节型电动阀门均采用一体化电动执行机构。电动装置与阀体的连接标准应符合ISO5210标准或DIN3210。电气接口尺寸符合1*M20*1.5;1*M25*1.5;1*M32*1.5。厂家提供的电动执行器系列号和型号须在其官方网站能查得到；并且为防止在安装和使用过程中磕碰致使执行器渗进水，外壳不得采用工程塑料。电动执行器的电源为额定电压380V、额定频率50Hz、三相交流电。应具有自动调节式防潮加热器，能全时间加热使用,以防止由温差产生的水气凝结,并能够适用于温度为-25℃～70℃的环境.并能耐受强电磁干扰。电动阀门执行器或其减速装置的最大输出扭矩不低于对应阀门需要的最大开启和关闭力矩，并至少有20%的富裕量。执行器具有自动识别三相电源相序的功能，即无论三相电源接线顺序如何，如果接收到“开”命令，执行器总是按“开方向”运行，如果接收到“关”命令，执行器总是按“关方向”运行。执行器的三相或单相交流异步电动机具有良好的特性，即具有高的起动转矩倍数，低的起动电流倍数和小的转动惯量，并具有电机过热保护和断电保护功能。电动阀门执行器具备“电动/手动”切换机构，当切换到手动操作时，放开切换杆，切换杆应能自动弹回原始位置，这时，如果执行器电动机转动，执行器能够自动置于电动操作状态。所供电动执行机构在失去电源或信号时，能保持在失电或失信号前的原位不动，并具有供报警用的输出点，采用绝对编码计数器，系统内无需电池，力矩和限位都是机械传感，断电后能维持记忆。所供电动执行机构配置手轮和手/自动切换机构。在电动操作脱开时，无论电机是否转动或是静止状态，都能安全地合至手轮操作位置。侧装手轮，手轮和输出有8:1左右变化，摇动起来轻便顺畅。用于开关型的执行器的最大启动频率不小于600次/小时，用于调节型的执行器的最大启动频率不小于1200次/小时。电动执行器与其控制单元与电机部份连接应为模块式组合，互换性良好，降低备品备件成本。为方便现场安装，电动执行器与控制单元能够分体安装，距离可达100米，并控制头能够成90度旋转，以利于现场接线。为方便现场调试及查看参数，调节型执行器应具有蓝牙功能，保证距离执行器10米范围内的信息稳定传送；开关型执行器要配置位置指示器。2、控制功能272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程执行器应具有现场操作旋钮，用于在现场打开和关闭阀门；以及设置旋钮，用于设定执行器“现场”、“远程”和“停止”三种工作状态。其控制部分接线端子为插拔式连接。其控制部分与执行器部分具有能分体安装的功能，以便现场安装。其控制部分具有90度旋转功能，以便现场接线。阀门的全开和全关位置，以及最大保护扭矩，能够在执行器控制板上进行设置，执行器能够存储这些设置，并按这些设置来运行。电动阀门执行器的输出扭矩应通过高精度传感器直接测力的方式进行检测，以保证力矩检测的稳定性和精度。执行器具有故障保护功能，包括电源缺相保护、电机过热保护、阀门卡塞保护、瞬时逆转保护、电机过流保护等，出现这些故障后，执行器能够自动停转。有温控开关，当温度超过140℃时，过热保护器会断开回路，当温度下降至低于120℃时，过热保护器又可自动恢复。开关型执行器的扭矩值和阀位值能够通过无源干接点信号输入输出，以便中央控制系统采集和处理。调节型的执行器能够接收4-20mA控制信号，按该信号实时控制阀位。力矩开关和限位开关应采用双向高额定容量(220V/AC/5A)纯银制作的触点,其机械寿命应达107次以上。3、密封和防护执行器的防护等级应达到IP68，防腐标准为KS，绝缘等级F，电气接口尺寸为1*M20*1.5;1*M25*1.5;1*M32*1.5。执行器的现场接线端子采用双密封结构，在打开端子室盖接线时，周围的水汽不会侵入到执行器内部。执行器外壳为球墨铸铝、铸铁，不能是塑料外壳；执行器现场操作旋钮或按钮的轴不能贯穿执行器外壳，以免影响防水。执行器应采用液态油润滑，无论何种安装方位，均不出现润滑油渗漏的现象。2.6.5设备检验每台设备须经检查试验合格，并附有产品合格证和使用维护说明书方可出厂。阀门应进行操作试验，要求阀门启闭灵活，各限位开关、扭矩开关均应灵敏可靠。阀门应进行水压试验和密封试验，对阀体的强度和紧密性及阀门的密封性进行检验，阀体、法兰连接、阀杆密封和阀座密封均不允许有泄漏。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程在全部设备安装完毕，承包商应进行现场测试，测试内容及测试结果应满足标书的各项技术要求，并得到业主工程师的认可。测试记录交于业主工程师。如测试结果不符合要求，承包商应负责更换。现场测量工具由承包商自备。※闸板应进行密封间隙的检测，其值不大于0.1mm。※闸板应进行渗漏试验，正、反向承压渗水量应不大于1.25L/min.m（密封长度）。2.6.6防腐与喷涂承包商应根据业主提出的使用条件，所接触的介质等情况对设备采取有效的喷涂措施。设备在喷涂之前，应将表面的铁锈、油脂等脏物清除干净。表面处理的处理级别为Sa2.5。※应用于生物池曝气系统空气管路中的阀门，阀体内部内需喷涂耐高温环氧树脂防腐涂层，厚度不小于0.25mm，能承受120度的高温。阀门喷漆的类别及漆膜厚度均应满足室外安装的要求。2.6.7备件承包商应提供设备安装验收后，两年正常运转所需要的足够的备件和易损件，还应提供必要的特殊工具。承包商应在投标文件中附备件和易损件清单，并注明其品种、数量和清单供业主审查。备件易损件的价格应计入投标报价中。备件和易损件的包装和保护应能保证其长期存放而不变质，且应有明显标志，易于识别。2.7二沉池中心传动单管吸泥机设备2.7.1概述中心传动单管吸泥机用于二沉池排除污泥，确保泥水分离。刮泥机应能全天候24小时运行，但也可根据指令定时与间歇运行。※该制造商生产的产品在国内至少有10年使用经验，提供用户证明；和至少3个已运行1年以上的应用于污水处理厂中成功应用业绩，提供相应的用户证明文件复印件及合同复印件。为保证质量和经验的有效性，生产商应提供周进周出二沉池直径≥φ45m配套的中心传动单管吸泥机设备吸泥高效的用户证明。制造商投标时必须提供满足要求的设备生产厂家针对本项目的授权书。若在重庆地区具有成功运行的业绩，需提供用户业绩证明。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2.7.2供货范围供货范围包括装配完整的中心传动单管吸泥机（包括固定半桥式工作桥、中心柱、中心传动机构、转笼、集泥管、吸泥管及支架、桁架、撇渣机构及去除系统（包括冲洗设备）、排渣斗、所有连接附件、地脚螺栓等。设备供货范围还应包括现场控制箱和与设备相关的附属设备如出水堰、浮渣挡板、挡水裙板、折流板、配水孔管、排渣堰等。2.7.3设备清单及技术参数6-1中心传动单管式吸泥机数量2套安装位置二沉池工作环境室外露天※二沉池内圈直径φ45m池深4.44m水深3.94m※材料及要求固定半桥式工作桥铝合金或304不锈钢（报价时注明），方管型材结构，刚度好，外形美观，桥架的走道板其负荷至少能承受250kg/m2的重量；外观须做工业设计中立柱不锈钢AISI304；壁厚≥6mm，应具有足够的强度及刚度。旋转部件集泥筒与固定部件中心柱及池底之间的间隙要求密封不漏水，使用寿命长转笼不锈钢AISI304；桁架防锈铝合金；集泥筒不锈钢AISI304；吸泥管不锈钢AISI304；272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程因周边进水周边出水二沉池为高效二沉池，故吸泥机必须具有相应的优良性能，吸泥管须精确设计，满足吸泥迅速、均匀，确保二沉池运行满足工艺要求。制造商需提供吸泥管的计算方法。底部应设有使污泥流动的装置。中心驱动装置组合中心驱动装置由电机、减速机、扭矩限制器、齿轮箱及置于齿轮箱中的小齿轮和内啮合式的回转支承组成。转速0.03rpm电机功率0.37Kw电源380V、50Hz、三相电机保护等级IP55绝缘等级F电机减速机采用国际知名企业产品，减速机采用传动效率高的平行轴斜齿轮式减速机，每级传动效率应≥95％,设计使用寿命≥20万小时。投标时提供型号。扭矩限制器确保设备在出现意外荷载时，不受损害。内置小齿轮及回转支承,采用内啮合形式，小齿轮材质为40Cr，内齿式回转支承材质为50Mn，整个小齿轮与回转支承浸没于油浴中，为闭式传动。齿轮箱、回转盘和齿轮箱盖,采用QT铸造。二沉池附件三角出水堰材质：不锈钢AISI304；B=350mm，δ=3mm浮渣挡板材质：不锈钢AISI304；B=350mm，δ=3mm挡水群板材质：不锈钢AISI304；B≥600mm，δ=3mm，折边50mm配水孔管及挡板材质：不锈钢AISI304；φ100～φ1506-2套筒阀（吸泥机配套）DN800，最大调节高度1500mm272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程数量2台通径DN800安装位置污泥泵井※材质不锈钢6-4手动矩型闸门（排渣堰门吸泥机配套）数量2台通径500×500安装位置二沉池承压双向承压，工作水压≥2.0m，明杆式安装高度（操作平台至孔口中心距）0.7m开启方向向下操作方式手动※材料门体QT450-10门框QT450-10导轨QT450-10楔座ZcuSn5pb5Zn5锡铅青铜密封座ZcuSn5pb5Zn5锡铅青铜传动丝杆（应设有上、下行程限位装置）AISI420不锈钢或2Cr13不锈钢紧固件不锈钢304附件手动启闭机，预埋件2.7.4技术要求272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程二沉池吸泥系统采用周边进水周边出水圆形沉淀池配套的半桥式中心传动单管吸泥机。活性污泥混合液在二沉池的入口进入变断面周边进水槽，经进水槽底部的配水孔在整个周边均匀流入二沉池。二沉池的沉泥经变径吸泥管和集泥筒排泥管排出池外；浮渣刮板将浮渣刮到排渣斗中，由排渣斗排出；进水槽浮渣亦由进水槽撇渣器刮至浮渣井排出；吸泥机的结构控制尺寸应符合沉淀池的主要尺寸要求。单管中心驱动吸泥机安装在中心支柱上，与中心驱动装置相连的中央焊接转笼，带动吸泥机的吸泥管、撇浮渣机构、桁架等，沿池底转动。吸泥管将污泥由池底收集至中心排泥管后，通过池内水压排至池外。且卖方应对沉淀池进行工艺设计，主要包括进、出水渠、进水孔口、挡水裙板、折流板及全部机械设备等。并提供沉淀池的平面图、立面图、细部图及设备图等。A.进水槽（1）周边进水槽的布水管应由设备供应商，依照系统要求提供，布水管长度小于砼进水槽底面厚度，周边配水系统设计应保证二沉池的水力平衡。设备制造商需提供配水孔的精确计算方法。（2）进水槽环绕周边均匀地布水，水槽的断面是渐变的，使水流在布水槽中以等速流动，防止固体沉淀。进水管必须满足运行中来水量变化的条件。B.入口由电脑设计的进水渠道的底部设有孔口，孔口的大小、间距合理，控制水头损失并能保证水流沿整个池周均匀配水，防止在渠道底产生固体沉积，并消除水流进入二沉池的“喷射”作用和旋流。C.挡水裙板及折流板（1）水流经过布水管进入池子后，被设置在进水槽下方的折流板折流，消除了水流进入池子的“喷射”作用和旋流。水流在池壁与进水区挡水裙板之间进行完全、快速的扩散，挡水裙板建立了一个清水区，其断面面积使最大流量时的进水流速控制在不大于1.5m/min。（2）水流在挡水裙板下以低速均匀流进入池子，然后流向外方、流向上方并以平缓的环流返回到周边出水槽，整个池容积被利用起来，消除了可以形成短流的涡动。固体在悬浮状态中均匀降落。D.出水槽渐变宽度的水力设计可适应流量变化，周边出水可减少短流。E.出水堰、浮渣挡板及撇渣系统（1）不锈钢出水堰(δ=3mm)固定在出水槽上。采用单侧三角堰形式。（2）进水槽的撇渣方法是使用安装在撇渣设备悬臂上的叶片，驱动槽内浮渣堰而清除，撇渣设计应防止槽内浮渣引起的堵塞。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程（3）不锈钢浮渣挡板通过不锈钢支架也固定在出水槽上，浮渣去除系统及其不锈钢浮渣刮板收集全池水面浮渣，以防浮渣进入出水槽。采用铰接式和叶片结构，保证在叶片移动时叶片与浮渣挡板之间有经常的接触。（4）全池表面撇渣表面撇渣设备连同进水槽撇渣设备安装在与桁架相连的竖臂上。当撇渣装置随吸泥机旋转到排渣斗的位置时，将浮渣撇入斗内。同时，冲洗阀门打开，利用沉淀池上清液，将积在斗内的浮渣排出。撇渣装置必须做到排渣顺利，没有浮渣堆积，有效的把水面上的浮渣排出池外。F.吸泥管制造商需提供吸泥管的精确计算方法。因周边进水周边出水二沉池为高效二沉池，故吸泥机必须具有相应的优良性能，吸泥管须精确设计，满足吸泥迅速、均匀，确保二沉池运行满足工艺要求。制造商需提供吸泥管的计算方法。底部应设有使污泥流动的装置。为保证吸泥效果，生产商应提供周进周出二沉池直径≥φ45m配套的中心传动单管吸泥机设备吸泥高效的用户证明。G.中心支柱中心支柱为固定型支撑，用以支撑驱动系统、污泥收集系统和工作桥，应具有足够的强度及刚度。旋转部件集泥筒与固定部件中心柱及池底之间的间隙要求密封不漏水，使用寿命长。H.工作桥工作桥采用固定半桥式桁架结构，方管型材结构，刚度好，外形美观，采用防锈铝合金。桥架的走道板其负荷至少能承受250kg/m2的重量。I.套筒阀套筒伸缩式排泥阀，通过启闭器调节套筒的高度，可改变排泥口与沉淀池的高差，从而达到控制和调节污泥排放量的目的。当套筒高度调至高于沉淀池水位时，可起到关闭阀门的作用。J.排渣堰排渣堰是用于排除进水槽浮渣的闸门。由水流和撇渣设备竖臂将浮渣集中到进水槽的浮渣区，当需要排渣时，降下闸门，浮渣即可排到槽外的浮渣井内。2.7.5控制系统中心驱动装置由电机、减速机、扭矩限制器、齿轮箱及置于齿轮箱中的小齿轮和内啮合式的回转支承组成。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程电机减速机采用国际知名企业产品，减速机采用传动效率高的平行轴斜齿轮式减速机，每级传动效率应≥95％,设计使用寿命≥20万小时。投标时提供型号。※扭矩限制器确保设备在出现意外荷载时，不受损害。内置小齿轮及回转支承,采用内啮合形式,小齿轮材质为40Cr，内齿式回转支承材质为50Mn，整个小齿轮与回转支承浸没于油浴中，为闭式传动。齿轮箱、回转盘和齿轮箱盖,采用QT铸造。※为保证驱动装置的使用寿命，设备生产厂家须提供2个小齿轮与回转支承浸没于油浴中润滑连续使用5年以上的用户证明。2.7.6性能要求(1)焊接件各部焊缝应平整、光滑，焊缝强度大于母材强度，焊缝缺陷应符合有关规范要求。(2)电机减速机使用寿命≥20万小时。(3)吸泥机首次无故障工作时间不少于8000h。(4)桥架的刚度，其最大挠度应不大于跨度的1/360。2.7.7吸泥机的电气、自控要求配套电气设备必须满足但不限于下列要求。(1)电气要求：配带现场电气控制箱，电源380VAC，具有现场手动和远程自控的转换开关箱体防护等级IP55。箱内安装保护开关、控制开关和逻辑元件，面板上安装指示灯、电压表、按钮及转换开关等。输电环设计结构可靠，具有3C认证，具有灭弧装置。(2)输入输出信号要求：无源常开接点（继电器容量220V2A），如“运转/停止”、“故障”、“自动位置”等状态信号。控制回路常开接点（电压220VAC或24VAC、DC），如开停机接点。2.7.8安装设备安装前，承包人应协助安装单位对沉淀池标高、水池尺寸和池底平整度进行检测并应符合设计要求。沉淀池池底沿圆周的平面度允差应不大于±10mm272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程，池顶及池底相对标高偏差应不大于±10mm。2.7.9设备检测(1)吸泥机制造商应具有保证吸泥机现场顺利安装及现场检测的方法。(2)在各个部件总装合格后必须现场进行机械性能的各项测试及报警系统测试，测试合格后，空池运转，连续运行时间不少于8小时。运行应平稳，无卡滞现象，设备运转的金属部件不得与池内任何部位接触。一切调试正常后才能通水试运行。2.8离心式鼓风机设备2.8.1概述离心式鼓风机机组主要用于污水处理厂曝气池的气源供应，为曝气池提供足够风量的压缩空气。并在各种工况下，均能高效率满足污水处理工艺对空气量的需求。离心式鼓风机机组主要用于污水处理厂曝气池的气源供应，为曝气池提供足够风量的压缩空气。并在各种工况下，均能高效率满足污水处理工艺对空气量的需求。※投标商提供的离心鼓风机应采用技术先进可靠的产品。投标商所提供的离心鼓风机设计使用寿命应超过20年。※制造商提供的离心鼓风机应采用国产品牌及以上设备。为本次供货的生产工厂至少具有5年以上风机或类似设备生产经验（以营业执照注册时间为准，请提供营业执照盖章件）。※在中国境内至少有5个处理规模6万m3/d以上的污水处理厂成功运行业绩，其中成功运行5年以上业绩不少于1个。2.8.2供货范围※离心鼓风机应包括（但不仅限于所列）：鼓风机、电动机、集成式增速齿轮箱、可调进出口导叶系统，完整的润滑系统，润滑油冷却系统，驱动电机，过滤器及消音器，出口柔性补偿器，出口扩压管，出口止回阀，电动放空阀及其消音器，联轴器及其防护罩壳，机座及其安装地脚，带有主控功能的就地控制柜、仪表和控制系统（包括控制柜至设备电机的电缆等）以及有效和安全运行所需的所有附件。应提供安装用的所有紧固件(包括预埋地脚螺栓、螺母、垫圈等)，并应符合技术要求。※包含但不限于下表所列内容：272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程项目数量备注单级离心式鼓风机集成式齿轮箱进出口叶片联合控制系统电驱动鼓风机成套机组3套承压部件应进行水压试验。进出口导叶为不锈钢材质。驱动电动机每机组1台380V，50HZ，具体功率由制造商提供柔性联轴器及护罩每机组1套鼓风机配套机座每机组1套碳钢焊制，兼做油箱，配备定位螺钉和基础螺栓减振垫每机组1套安装在底座下就地控制盘每机组1套须包含主控制逻辑功能（主控制功能也可配置于单独主控柜上）放空阀门每机组1套带电动执行器和定位器过滤器/消音器每机组1套一体式，廊道取风旁路消音器每机组1套※风冷式油冷却器每机组1套油冷器装在隔音罩内，油冷器有散热管出口锥形管（带消音功能）每机组1套与主机配套出口止回阀每机组1套与主机配套集成式强制润滑油系统及油温监控保护系统。每机组1套包含机械主油泵、辅助电动油泵及不锈钢润滑油管路系统。高速轴震动探头每机组1套安装在主机上，在就地控制柜上能够显示鼓风机反转探测器每机组1套当发生反转，控制系统上具备声光同步报警功能隔音罩每机组1套单台无反射1米处噪音不大于80分贝软起动柜每机组1套由承包商配套隔音罩外管路系统（将罩内热风引至室外）每机组1套，DN600散风热风管由承包商现场配套1套由承包商配套装于总风管272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程空气质量流量传感器（可上传4-20mA信号）总管压力表及传感器（可上传4-20mA信号）1套由承包商配套装于总风管此外，承包商还应配套进风廊道卷帘式空气过滤器、出口电动蝶阀等其他附件。投标人须提交下列文件（但不限于此）：1、鼓风机外形尺寸图等。2、进气条件分别为0.98barbar,45℃，RH90%和0.98barbar，20℃,RH70%两种工况下，鼓风机的特性曲线图表，应表示鼓风机的流量、压力的函数曲线、流量与轴功率函数曲线。3、基础螺栓布置详图。4、土建荷载。5、设备的安装、运行、维修手册。6、电气及控制接线图，动力及控制线缆的规格参数。7、产品彩色样本。8、提供关于使用导叶片和可调出口扩散器进行能力控制的详细说明2.8.3设备清单及技术参数单级离心鼓风机数量3套工作条件工作介质空气工作环境室内工作地点海拔工程黄海高程224.8m大气压(平均值)0.98bar运行时间每天24小时连续运转※最高进气温度45℃最低进气温度0℃平均温度20℃最高湿度90％272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程最低湿度60％平均湿度70％※性能（单台机组）流量调节范围45～100％45℃进风量160m3/min压差0.75Bar鼓风机进口压力(进口法兰处)0.984Bar（对应黄海高程）鼓风机出口偏心锥形扩压管压力1.734Bar（对应黄海高程）噪声离表面1m处≤80dB※材料机壳GG25叶轮锻造铝合金紧固件不锈钢电机※额定功率≤280kW品牌知名品牌额定电压10KV防护等级IP54绝缘等级F温升B级冷却方式自扇风冷就地控制柜（鼓风机配套）数量3台，每台鼓风机应配有单独的就地控制柜（LCP）。主要功能无论在就地或远程状态下,控制系统可以操控鼓风机的运行。启动/停止开关可调进、出口导叶所需主开关272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程限制风机功率消耗的电流过载保护回路，及所有必需的如油压、油温、喘振和环流等控制回路及主要工艺参数信号输出接口。故障检测,并能在发生故障时自动停止鼓风机故障信号显示，故障信号输出报警功能参数设置功能风机运行时间显示控制屏为9吋的彩色屏幕进口过滤器/消声器（鼓风机配套）数量3套出口消声器（鼓风机配套）数量3套安装立式长度法兰盘端面≤1.1m出口柔性连接（鼓风机配套）数量3套电动放空阀（鼓风机配套）数量3套直径DN100类型环状电动蝶阀介质温度150℃放空阀消音器（鼓风机配套）数量3套出口止回阀数量3套直径DN500出口检修阀数量3套272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程直径DN500双法兰伸缩器数量3套直径DN500整机隔音罩数量3台隔音罩散热风管（详风机房施工图）DN600室内进出口风管※插入式空气流量计1台，且每台风机出风管预留插入式流量计接口※制造商鼓风机选型时应根据曝气管释气的局部损失情况，在保证最不利的工况运行下考虑至少8%以上的喘振余量、配置电机功率也应保证在最大负荷时至少8%以上的余量。多台鼓风机必须能够并联运行，在并联运行条件下，每台鼓风机应能满足不同流量的调节，需要并使每台鼓风机出口压力与喘振压力间的安全余度保持相同，任何单台鼓风机的起动和停车不会影响鼓风机房的总风量变化；制造商应提供多台鼓风机自动并联运行时，鼓风机系统各鼓风机负荷分配原理及程序控制方式说明，以及运行时鼓风机出口压力与喘振压力之间的安全余度相同的证明或说明。鼓风机上应设计安装监测高速轴振动的电涡流式振动检测装置。※设备厂家提供合理可靠的减噪设施，保证整机运转时在隔音罩外1m处噪音（包括电动机）应低于80dB（A），厂界噪音标准满足《工业企业厂界环境噪音排放标准》中（GB12348-2008）中2类区标准要求，昼间噪音低于60db，夜间噪音低于50db。出口压力应平稳，不得有压力脉冲现象。每天24小时连续运转。关阀压力应高于工况风量的出口风压。为保证鼓风机系统整体系统最高效率和最长使用寿命，每台风机必须在最大时间量程内保持高效运行。鼓风机为主要设备，年工作时间应不低于8000小时，大修周期不低于2年，整机寿命在20年以上。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2.8.4技术要求每一组鼓风机应为电机驱动、单级离心式叶轮，配备完整的轴承以及其他必要配件.过滤后的空气经鼓风机压缩后排到集气总管，每台鼓风机根据流程要求自动控制其流量变化，起动和停车时放空阀应打开以保证无负荷起动和停车及防止发生喘振。1)叶轮整体锻造后加工而成，加工而成的开式径向叶轮，叶轮后倾角应不小于35度以保证叶轮的高效率，叶轮必须做静平衡和动平衡试验，动平衡精度不低于G2.5级，材料为锻造铝合金应符合ASTMB247或DIN(1749)AlCuMgNiAN44-64；按照ISO1940标准进行动平衡测试，平衡度为G2.5，机加工之前进行超声波检测。整体供货商需证明叶轮的设计线速度为实际运行的最大线速度的110%。2)蜗壳鼓风机机壳应采用符合BS1452的250级或ASTMA48-83-35B或GG25，DIN1691精密铸铁整体铸造，其设计温度为250°C，设计压力为2bar。鼓风机进口通过弹性接管直接与进口过滤器/消音器相接，空气进口为轴向向心式，不允许低效空气流直接进入叶轮中心。出口法兰符合DIN2501，PN10标准，机壳上的所有接口用机加工，机壳最低点设有螺纹旋塞以排除积水。鼓风机应设有供起吊用的吊环。3)齿轮箱用铸铁铸造，符合BS1452的250级或ASTMA48-83-35B或DIN1691:1985GG-25，具有足够的刚性在最大负荷时能保持轴的位置不变。齿轮箱应保证足够的加工精度以保证与轴承的配合、良好的齿轮对中精度和油封性能，齿轮啮合符合AGMA质量12；至少符合AGMA服务系数≥2.0。※4)轴承叶轮高速轴径向轴承采用可倾瓦轴承。所有轴承设计使用寿命不低于10万小时。在鼓风机高速轴位置需安置非接触型振动探头，通过标定电缆，连接到鼓风机就地控制柜的信号处理单元，该单元具有显示、报警和停机功能。投标人须提供制造商技术说明及制造商出具的对本项目投标配置或性能相同的承诺书原件（以上资料均须加盖制造商公章）5)轴封鼓风机的轴端应设有气封和油封以保持机内压力，以防止油漏出齿轮箱，并防止空气进入齿轮箱，以避免空气、杂质和水分对润滑油的污染。轴封为迷宫式。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程6)※润滑系统每台鼓风机应配有独立的润滑油系统，该系统能为增速齿轮和所有轴承提供压力和温度合适的干净润滑油。由鼓风机传动齿轮轴驱动机械主油泵，维持润滑油循环。与鼓风机集成在一起，带过滤器的主油泵，辅助电动油泵；采用风冷却型油冷却器；双重油过滤器带有人工切换阀，配备必要的泄放阀、单向阀、管路、配件等；滤孔不大于10μm，至少2年无故障运行。鼓风机的油冷却器，在鼓风机房最高环境温度下均能提供足够的冷量以吸收鼓风机/齿轮箱散发的热量。投标人须提供制造商技术说明，及制造商出具的对本项目投标配置或性能相同的承诺书原件（以上资料均须加盖制造商公章）7)启动/旁路阀门带有开关型电动执行器的蝶阀在启动鼓风机时打开。鼓风机放空阀应采用适用于空气的电动蝶阀，适用温度≥150℃。驱动装置装置为立式安装，阀门全开或全关所需的时间应小于2min，在自动运行状态下，风阀操作将根据鼓风机控制柜上的远距离开闭信号来调节阀门的开和关，在手动运行状态下，靠开关按钮来控制阀门的开和关，每台鼓风机的就地控制柜上应配有显示阀门全开或全关的指示灯。8)挠性收缩节骨架式合成橡胶挠性收缩节安装在进口过滤器/消音器和鼓风机进口之间。法兰式安装，以便与鼓风机出口法兰连接。应能承受所有运行工况的压力和0～200°C的温度。9)单向阀每台鼓风机应配有止回阀，铸铁阀体，铝青铜阀板。10)进口过滤器/进出口消音器消音器为装有高性能隔音气流分割组件的矩形通道。消音器的外壳应采用至少镀锌钢板制成。消音器的长度应能达到要求的隔音性能，并在与鼓风机连接一端留有足够的使空气均匀化的空间。隔音气流分割组件的主体构架用至少1.0mm厚镀锌碳钢板制成。隔音填充介质为惰性的、阻燃的、不吸湿的和防虫蛀的重质矿物棉，表面密度不小于60kg/m3，装载压缩比小于10%以防止介质结块。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程过滤器的过滤效率为能滤下大约98%的粒径为3微米的固体颗粒，并符合EU4标准要求。过滤器为单级型，玻璃纤维（或相当材料）制成的板式过滤元件安装在框架内。板式过滤元件可以方便地抽出。过滤元件气流的速度不超过120m/min。过滤器/消音器应带有压差表。在距离机组表面任意点1m处、无反射环境和单机运行条件下，将噪音声压水平控制在80dB（A）。11)旁路消音器可采用蘑菇型旁路消音器，由低碳钢制成，并配有法兰。隔音介质应采用惰性的、阻燃的、不吸湿的和防虫蛀的矿物棉，密度不小于60kg/m3，装载压缩比小于10%以防止介质结块。消音器的尺寸是以进口法兰处最大流速为25m/s来设计。消音器安装在旁路管道端部。12）导叶AISI316不锈钢的进口导叶和出口扩压器组合使用，应能实行联合进出口导叶的控制模式，应能在鼓风机的调节范围（从100%到45%）内，当其偏离设计工况（低温或低压）运行时达到尽可能高的效率，鼓风机应配有鼓风机制造厂的标准控制系统，进口导叶和出口扩压器的调节器可通过鼓风机控制柜上的开/关按钮，自动/手动选择器和指示灯进行操作，在自动运行状态下，调节器将根据来自位于鼓风机就地控制柜上程序控制器的4～20mADC信号按比例调节导叶位置，通过程序控制器调节进口导叶和出口扩压器可以使鼓风机在实际运行条件下满足系统流量要求的同时达到最高效率，在手动状态下，可手动调节导叶。2.8.5驱动机技术要求主驱动电机应符合下表要求：项目要求项目要求绝缘等级F温升B外壳保护IP23危险等级安全区域轴承耐磨型，油脂润滑环境低于1000米，40℃防凝防潮要求有（配备电加热器）静绕组温度探测器共6个（每相2个）2.8.6控制与仪表1)鼓风机能力控制采用联合进出口叶片控制，使鼓风机在大的流量、压力和进口温度变化范围内以高效率运行。进口导叶和出口导叶组合使用应能改善鼓风机的调节范围（从100％～45％内）。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程a.进口导向叶片控制可调进口导向叶片由AISI316不锈钢制成，围绕鼓风机入口辐射状均匀布置，可整体组件拆卸；可以以整体组件拆卸；应配备电气执行器/定位器以进行调整控制，并配有连接件、托架和配件。设计上应接受来自工艺控制系统的4-20mA的控制信号，并经就地控制盘传送给执行器。b.可调式排气口扩压器控制叶片应用AISI316不锈钢制成，可整体组件拆卸；应配备电气执行器/定位器以进行调整控制，并配有连接件、托架和配件。设计上应接受来自工艺控制系统的4-20mA的控制信号，并经就地控制盘传送给执行器。2）※机组应至少配备下列仪表和保护设施：名称特征功能描述油泵出口油压力指示器显示显示油冷却器后润滑油温度热电偶高报警高速轴驱动侧轴颈轴承热电偶高报警/联锁高速轴非驱动侧轴颈轴承热电偶高报警/联锁油压力低开关（作为报警以及当润滑油压力下降时启动辅助油泵的开关）低报警油压力低低开关低低联锁油箱温度低开关（油温低于20℃时禁止鼓风机启动）低联锁出口空气温度热电偶高报警/联锁进口空气温度热电偶高报警/联锁油过滤器压差开关高报警就地控制柜应有将鼓风机状态信号输出至全厂监控中心的接口。控制盘由PLC（以太网通讯接口）控制。承包商须提供鼓风机全自动启动/停车程序和监测所有监测点。厂家自带PLC应支持网络通讯，提供工业以太网接口，用于接入厂区控制系统，通过工业以太网通讯协议，向全厂控制中心传输所控范围内的设备运行工况和接受控制中心的控制及调试指令。以太网通讯协议应满足ModbusTCP/IP或EtherNETIP或ProfiNET。根据全厂自控的要求，技术联络会统一协调确定具体的通讯协议。厂家自带的PLC建议选用全厂PLC控制系统相同的生产厂家，方便网络的连接、通讯的畅通及后期维护。3）每台就地控制柜主要由下列设备组成：272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程a.安装在门上的控制器至少应包括：门联锁隔离器、鼓风机启动按钮、鼓风机停车按钮、紧急停车按钮、主复位按钮、触摸屏。b.技术要求①鼓风机逻辑控制由带操作界面的可编程序逻辑控制器（PLC）实现。②每台就地控制柜装有下列设备所需要的开关、保险丝和过载保护：辅助油泵空气鼓风冷却器电机隔音罩通风扇电机浸入式润滑油加热器进出口导向叶片执行器可调叶片扩散器执行器旁路阀执行器③每台就地控制柜应配备下列无电压触点：鼓风机启动/停车鼓风机正在运行鼓风机可以投用④每台控制盘应装备必要界面接线端子，用于与下列各部件的内部连接：进出口导叶信号：入口导叶片/叶片扩散器系统关闭限位开关入口导叶片/叶片扩散器系统打开限位开关入口导叶片/叶片扩散器系统位置控制单元入口导叶片/叶片扩散器系统位置反馈变送器旁路阀及润滑油压力信号：旁路阀打开限位开关旁路阀关闭限位开关旁路阀位置控制单元润滑油压力低开关润滑油压力低低开关油过滤器压差高开关272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程润滑油贮槽油温低开关润滑油贮槽油位低开关※轴承温度、进出口空气温度等保护信号：驱动端轴颈轴承温度变送器非驱动端轴颈轴承温度变送器油冷却器后润滑油温度变送器鼓风机出口空气温度变送器进口空气温度变送器鼓风机反转探测器喘振保护/探测变送器装置高速轴振动探头电机控制等信号：主驱动电机正在运行(来自电机控制中心)电机控制中心可以投用(来自电机控制中心)现场安装的紧急停车按钮※每台就地控制柜都应具有主控制功能，就地控制柜之间应相互连接；多台鼓风机并联运行时，为了提高效率，应自动平均分配载荷到每一台风机，风量可同步调节。投标人须提供制造商技术说明，及制造商出具的对本项目投标配置或性能相同的承诺书原件（以上资料均须加盖制造商公章）※每台鼓风机配备1套高速轴振动探测装置，并应在就地控制柜控制单元有显示，当发现高振动时，发出鼓风机停车信号。2.8.7附属配件每组鼓风机应提供并装设完成下列所示配件及组件：1、入口过滤/消音器及隔音罩过滤/消音处理能量应满足120%以上的设计容量，所有紧固件应为不锈钢304材质制成。鼓风机系统应设置隔音罩等设施，并在1m距离的噪音应小于80dB（A）过滤器之内部滤材应使用易于清洁及可换置清洗或相近功效的材料制成。与消音器本体的连接法兰应符合ISO标准，压力等级不低于0.6MPa。2、出风口锥形管272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程每一鼓风机出风口端应安装一只锥形管，以增加排出口面积，锥形管之设计应依空气流体学之根据，以降低过流及可保持输出风压。锥形管应由镀锌钢管或更佳材质制成，并应设计内部可装设各种必需的检测元件，如压力、温度、流量等。3、止回阀在出风侧管线应提供一个法兰连接的空气用止回阀，其阀体为铸铁或更佳材质制造，其构造应适合于空气流体的使用及操作，阀的连接法兰应符合ISO标准，压力等级不低于0.6MPa。4、伸缩接头在鼓风机的吐出侧管线上应分别提供法兰型伸缩接头。其尺寸配合管线大小提供。5、电动操作阀鼓风机应提供装设进、出口调节阀及一组旁通阀，供鼓风机启动时及关机时动作。阀应为电动蝶阀，且适合于控制空气管线。电动执行机构应具开度传讯装置及微动开关。6、螺栓等固定件所有的螺栓、螺母及垫片的材质均需为不锈钢304或更佳材质，基础螺栓采用不锈钢化学螺栓。以上附属配件的介质为压缩空气，介质温度≤100℃。7、现场接线箱负责转接所有现场仪表信号，并配置触摸屏，内置急停按钮。2.9污泥浓缩脱水设备2.9.1概述污泥浓缩脱水间安装带式浓缩脱水一体机2台，用于对生物处理池产生的剩余污泥进行浓缩、脱水。※脱水机应为知名品牌，制造商应有10年以上该设备制造资历和5个以上类似处理能力的成功运行的业绩，并提供两年内开具的用户证明材料。2.9.2供货范围污泥浓缩脱水机房设备为单元系统招标，即投标商应对浓缩脱水系统的技术性能、设备性能全部负责。在保证浓缩脱水能力的前提下，其他参数（包括相应管道）可以进行调整。※完整的污泥浓缩脱水设备应成套地配备安全、有效及可靠运行所需的附件。主要包括转鼓浓缩带式脱水一体机、污泥破碎机、空压机、絮凝剂投加系统、无轴螺旋输送器、272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程钢制检修工作平台（采用铝合金栏杆，铝合金钢板），每台脱水机应有单独的泥量、药量计量。污泥浓缩脱水机房的全部工艺设备的连接管道（泥管及冲洗管道除外）、管道支架、管件以及电气、控制、仪表设备以及电力电缆、控制电缆均由投标商配套供货。2.9.3设备清单及技术参数12-3带式转鼓浓缩脱水机数量2台安装位置污泥浓缩脱水间内处理介质剩余污泥污泥进料泵水力负荷能力≥55m3/h污泥脱水负荷≥488kgDS/h※滤带宽度2.5m※出泥含水率≤78%固体回收率≥95%冲洗水压力0.4~0.6Mpa冲洗水压力表量程范围0~1.0Mpa滤带冲洗水量≤27m3/h絮凝剂种类PAM絮凝剂用量≤4kg/TDS整机使用寿命>15年运转噪音≤80dB材料机架不锈钢304网带清洁装置不锈钢304滤液收集器不锈钢304滚筒及滚轴不锈钢304，不得采用碳钢包胶滤带聚酯纤维或更好轴承和轴承座采用防水轴承及部件（IP55）外形限制272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程整机宽度详施工图整机长度详施工图整机高度详施工图减速机西门子、NORD、或SEW电机压滤段功率≤1kw浓缩段功率≤1.5kw额定电压380V防护等级IP55控制系统（硬件集成和软件编程）数量1套主要功能联动启动/停止浓缩脱水机全套设备（包括空压机、螺旋输送机、絮凝剂制备投加设备）与PLC联系的电气控制系统具有以下的自动保护功能滤带偏极限位置报警、停机；滤带张紧控制失灵报警、停车；滤带清洗水压力不足报警、停车；絮凝剂投加控制失灵报警、停车；相关设备故障报警、停车；过载报警、停车；压缩空气压力不足报警、停车；外部信号触发停机（急停开关）；安全连锁工序连锁PLC系统将自动监测鼓风空气的压力，过低的压力影响滤带的张力而无法保证压滤机的正常运行压滤机的处理能力和反冲水的压力和流量有直接的关系，当压力达不到规定值，PLC系统将自动监测并向系统发出指令和调整运行参数272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程絮凝剂制备工艺的稀释水同样在压力和流量方面由PLC的控制，保证絮凝剂合适的投加比并避免过量添加而造成浪费附件污泥药剂混合器（应保证混合效果）Y型过滤器加药管线上相关阀门、止回阀、流量计脱水机房内部加药管、空气管进泥流量计进泥透明观察管12-4无轴螺旋输送机（水平，拉式，电机在出料端）数量1台安装位置脱水机出料端安装角度水平安装输送介质污泥，25%DS输送能力10～15m3/h转速～20rpm通过最大粒径150mm有效长度16m（可根据现场情况调整）材料※螺旋叶片不锈钢316，且应有足够的强度和刚度耐磨衬条耐磨工程塑料螺旋槽不锈钢304机罩不锈钢304机架不锈钢304紧固件不锈钢304电机※安装位置污泥进料端电机功率≤11kw272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程额定电压380V防护等级IP55绝缘等级F附件带式输送机出料口，地脚螺栓12-5无轴螺旋输送机（倾斜30度）数量1台安装位置脱水机出料端安装角度30～60°（可调整,根据现场情况确定）输送介质污泥，25%DS输送能力10～15m3/h转速～20rpm通过最大粒径150mm有效长度8m（可根据现场情况调整）材料※螺旋叶片不锈钢316，且应有足够的强度和刚度耐磨衬条耐磨工程塑料螺旋槽不锈钢304机罩不锈钢304机架不锈钢304紧固件不锈钢304电机电机功率≤15kw额定电压380V防护等级IP55绝缘等级F附件带式输送机出料口，地脚螺栓12-7PAM絮凝剂制备装置（污泥浓缩脱水机配套，真空上料形式）数量1台272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程安装位置污泥浓缩脱水间内制备能力Q=6kg干粉/h，V=6000L药剂种类高分子絮凝剂调制浓度0.25%～0.5%使用浓度0.10%运行条件PH5～9材料箱体三箱式(预制箱、熟化箱、储液箱）304不锈钢，或为PVC，且有足够的强度药罐及支架不锈钢304搅拌轴不锈钢304系统管路PVC紧固件、地脚螺栓不锈钢304配套提供钢制操作平台※上料方式真空上料，配真空上料机（真空泵+料斗）空压机数量1台技术参数和制药装置配套功率1.5kw工作压力7kg／cm²空气桶容量70L型式单段气冷式螺母青铜螺栓不锈钢316附件阀门、管配件12-8絮凝剂投加螺杆泵（污泥浓缩脱水机配套）272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程数量3台类型可选计量泵，也可选用变频偏心单螺杆泵药剂种类PAM流量3000L/h出口压力0.2Mpa功率1.5kw附件阀门、管配件、管道12-9空压机组（污泥浓缩脱水机配套）数量3台，2用1备技术参数和浓缩脱水机配套，一一对应功率1.5kw工作压力7kg／cm²空气桶容量70L型式单段气冷式螺母青铜螺栓不锈钢316附件阀门、管配件12-12电子地磅数量1套计量范围0～30吨结构形式地下式12-15污泥切割机数量2台工作环境干式安装使用介质污水温度常温密度1050kg/m3粘度100cps272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程PH值4-10※流量≥55m3/h含固量3%※转速320rpm※切割物料直径（mm）＜10减速机NORD等轴功率2.2KW电机效率≥95%电机功率5.5KW电机额定电流11A安装形式水平卧式安装传动形式电动减速机直联传动密封形式单机械密封包含单独隔离腔润滑泵壳材质铸铁GG25及以上切刀材质硬质钢HSS-C010切盘材质硬质钢1.2379主轴硬质钢1.7225MAC自动调节装置带磨损指示器机械密封铸铁螺栓、螺母KQ235电源380V±10%，3相，50Hz电机防护等级IP55、F等级附件底座、法兰、地胶螺栓启动方式直接启动2.9.4技术要求2.9.4.1带式转鼓浓缩脱水一体机1、工作条件工作场所：室内污泥种类：市政剩余污泥，进泥含水率约98%272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程工作制：连续运行电源：380v，3相，50Hz2、性能脱水后污泥含水率：≤80%絮凝剂消耗量：≤6kg/TDS固体回收率：≥95%※防水措施：瓦座防水，内测设档水圈，外测安装防水盖整机的使用寿命大于15年。3、结构为保证浓缩脱水房内设备的一致性，带式浓缩压滤机、絮凝剂制备装置及其它辅助设备和全部控制系统均应由同一个制造商供货。（1）脱水型式脱水处理型式：带式浓缩一体机。（2）转鼓浓缩系统(a).经调理胶羽后的污泥导入滤网中，经过旋转半离心式过滤浓缩，由于相对搓揉运动，可增加脱水效果，使分离水能迅速渗透滤带脱水，达到污泥浓缩减量功能，提高机器处理能力及缩短操作处理时间。(b).固液分离后的污泥，可有效降低滤带透水负荷，此时泥团结构组织稳定，不会发生漫流或侧溢情形，能提高后段滚轮压榨脱水效率，并降低泥饼含水率。（3）可调节重力脱水区：浓缩后含固率较高的污泥均匀地分布在运行的滤带上，随滤带的运行，将污泥残余少部份之游离水经由滤带本身上面之微小网洞重力脱水，重力脱水功能，能规范导引泥团集中分布于滤带之中央，此时污泥固形物可达压榨浓度，污泥于压榨时具有规律之方向性延伸，会防范污泥测漏情形的发生。（4）楔型压缩区：经过第三段重力脱水区后，污泥接着进入楔形压缩区，利用运转中的滤带施加连续之递增压力于污泥上。楔形压缩区的设计可使水份同时从两条滤带的表面渗透流出。经过楔形压缩区后，污泥接着将进入较高压力的脱水作用区域。两条中间包夹污泥的滤带，与滤带张力系统的合并运作，将污泥中积存的水份逐次加压滤除。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程（5）加压脱水区：经过楔形压缩区后的污泥接着进入较高压力的脱水作用区域，在不侧漏及增厚污泥饼的情况下，使其局限于滤带的预定寛度，同时让污泥循序渐进地经过一系列固定尺寸的滚轮，通过逐次增加挤压污泥的适当压力来达到高效率脱水的目的；尤其在高压剪力区升高挤压压力，迫使仍留于泥饼中的少许水分排出，所以可以得到更低含水率的泥饼。（6）机架：所有机体钢制件均采用不锈钢SUS304制造。包括不锈钢机体、转鼓浓缩机、自由水剥水轮、变速驱动装置、滤带清洗系统、滤带导引及张紧系统、滤带压榨及交替剪切脱水部分、滤液收集盘、外部控制盘、内部电线及管道等。（7）脱水辊：滚轮结构采用SUS304钢管为主体，滚轮两边以SUS304心轴与补强固定环加以定位接合，运用油压系统精准挤压深入紧密配合，接合处以TIG耐磨焊材全周焊接，再施以精密车削加工与校正，结构紧密绝不断裂。挤压滚轮表面以SUS304材质与滤带接触运转，驱动滚轮、张力滚轮、纠偏滚轮、与入泥导引压榨滚轮皆外部表面包覆活性橡胶，被覆4～7mm以上NBR橡胶衬胶。（8）滤带:采横向波浪起伏形运动轨迹压榨脱水行走，材质为P.E.S（聚酯纤维）或更好材料，行走速度：1.5～6.9M／min。（9）滤带冲洗系统：包括管路、喷嘴、滴水承盘、喷洒防溅罩板等组成。利用固定于封闭装置上合理分布的喷嘴，喷射范围可覆盖整个滤带宽度，每个喷嘴皆可更换，由水泵打入的清洗水从喷嘴喷射出水柱对压滤带进行冲击清洗动作，喷出的扇形水柱，提升滤带的冲洗效果及减少清洗水的无效消耗。喷嘴固定管材质为SUS304（不锈钢）。通过水泵加压固定方式进行喷洗，清洗压力在4～5.5kg／cm²之间。（10）滤带的纠偏及张力系统：脱水机应同时装置有滤带纠偏系统与张力调节系统，用以确保机组的正常运作。滤带的纠偏与张力调节系统应采用空压方式为操作动力。所有空压管路均应固定于脱水机框体上。自动滤带纠偏系统须配备有自动感测装置，以确保脱水机滤带于全程运转期间内定位的正确，感测装置能连续侦测滤带的位置。每套脱水机须备有2个极限开关，当滤带偏移超过紧急停止极限开关，则整组设备立即停止，避免滤带之损坏。（11）驱动装置：滤带驱动装置由减速机、无段变速机和电机组成。减速机采用无段变速型式，传动方式可利用钢滚子链条加中间迫紧导轮，以达到灵活调整张力，减少磨秏速度的目的；驱动装置具有过载和过热保护功能，电机防护等级为IP65，绝缘等级为F。（12）刮泥单元：脱水机应装设可更换式的污泥刮板，以便有效地将滤带上的污泥饼刮除。滤带处应设有一片紧贴的刮刀，通过调整弹簧的拉伸力度来达到除净污泥的目的。刮泥板的装设方向与滤带滚轮之方向相反以便有效地刮除泥饼，刮泥板作用于滤带上的接触压力可于带滤机正常操作时随时调整。材料为：超高分子量高密度聚乙烯。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程（13）控制系统：污泥浓缩脱水PLC系统，应能实现对全部设备的联动运行、停止、故障报警、指示，并能将其工作状况和故障等信号传送到显示屏，包含了污泥控制PLC系统的硬件集成和软件编程，具备以下主要控制功能：a.联动启动浓缩脱水机全套设备；b.联动停止浓缩脱水机全套设备；c.与PLC联系的电气控制系统具有以下的自动保护功能滤带偏极限位置报警、停机；滤带张紧控制失灵报警、停车；滤带清洗水压力不足报警、停车；絮凝剂投加控制失灵报警、停车；相关设备故障报警、停车；过载报警、停车；压缩空气压力不足报警、停车；外部信号触发停机（急停开关）；d.安全联锁它们在现场/试验操作模式和在手动及自动模式中都能有效的保证设备安全运行。e.工序联锁工序联锁是特定装置的对所有程序的联锁（从电源接触器等反馈）。它们能在自动或手动模式时有效运行。鼓风空气-鼓风空气供给保证设备达到必需的性能参数，PLC系统将自动监测鼓风空气的压力，过低的压力影响滤带的张力而无法保证压滤机的正常运行。反冲水-压滤机的处理能力和反冲水的压力和流量有直接的关系，当压力达不到规定值，PLC系统将自动监测并向系统发出指令和调整运行参数。稀释水-絮凝剂制备工艺的稀释水同样在压力和流量方面PLC的控制，保证絮凝剂合适的投加比并避免过量添加而造成浪费。2.9.4.2自动配制投加絮凝剂系统自动投加絮凝剂系统应完全满足污泥浓缩、脱水工艺的要求。絮凝剂调制母液浓度0.5%～1%，絮凝剂使用浓度0.1%，絮凝剂类型应采用中国产的高分子粉末状或液态絮凝剂。系统的仪器仪表应完善齐全、指示准确。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程管路线路整齐，管路无渗漏。设备操作过程中清洁无粉尘。加药泵可选计量泵，也可选用变频偏心单螺杆泵，运行条件应满足PH3～12，常温，介质粘度<5500CPS，流量调节，介质浓度为0.1%～0.6%的高分子絮凝剂。电机防护等级IP55，F级绝缘。自动配制投加絮凝剂系统的所有设备容器、阀门、仪表、管路、管件等的材料均应采用不锈钢或非腐蚀性材料。系统的设计还应考虑通过选择开关，可以交换采用干粉或液态二种聚合物配制方式，投标商应提供根据用药量和溶液浓度确定的投药罐及溶药罐的尺寸和容积，并保证系统正常运行。絮凝剂配制和投加系统的控制，应为安全和自动运行的操作系统。PAM制备系统不一定是一个制造商。2.9.4.3无轴螺旋输送机无轴螺旋输送机叶片直径不小于320mm，并具有合适的旋转速度，既能达到输送泥饼的目的又不造成阻塞。传动形式应采用电机减速机与螺旋体驱动轴直连。动力端（电机）安装于进料端。减速机轴承应有良好的润滑，齿轮设计应符合ISO或等同标准，服务系数不小于2.0。齿轮为低合金钢，渗碳处理，齿面硬度不低于HRC58。无轴螺旋片应具有足够的强度和刚度，叶片要有一定的强度和刚度，使其对脱水后的干泥有足够的推动力。无轴螺旋输送机应有型钢支撑固定在混凝土的土建基础上。螺旋输送槽厚度应大于4mm，制成U型断面，除进料口敞开外，其余部分应沿螺旋槽加平盖封闭。输送机应能每日24小时连续运行。输送机应设置过载的保护和报警。输送机槽内的耐磨衬板或耐磨衬条应能方便地更换，使用寿命应保证2年以上。2.9.4.4污泥切割机技术要求（1）技术要求272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程1．污泥切割机为管道式破碎机。破碎机的主要破碎部件由一个刀盘和三片旋转刀片组成，通过刀片在刀盘上的转动来实现切割破碎；通过外部的MAC刀片自动调节装置就可以调节刀片对刀盘间隙，从而达到改变内部刀片对刀盘的预计力，大大提高切割效果，MAC刀片调节装置配套刀片磨损指示器，简洁清晰易观察。其主要功能是破碎流体介质中的固体颗粒、塑料纤维、树枝等杂质；同时，流体中的沉淀物可以通过底部专设的孔排出，并收集在宽大的收集箱内。切割效果由刀片的设计形式、转速和流速决定；每转一圈，三叶切刀对介质完成三次切割。2．污泥切割机必须与电机直接联结成一体构成整体，切割机必须能够适应一定杂质的污泥（含固率约0.4~2%），并且对污泥中的粘性材料、破布、废纸和塑料、等纤维物进行切割破碎而不堵塞缠绕。3.污泥切割机都能与污水厂自控系统相连，能进行现场手控和自动控制状态下运行。4.污泥切割机都能与污水厂自控系统相连，能进行现场手控和自动控制状态下运行。5.污泥切割机应实现MIP在线维修，维护安装方便。只要从外部打开端盖，所有的旋转部件都可以在线检修或更换，不需要特殊的工具。切割机在线维修（MIP）设计实现所有过流部件都很容易检修更换—不需要移动管道，驱动或其他地方。6.同一规格、结构的污泥切割机的零件、备件应能互换。（2）主要结构1.类型：管道式切割机2.切割组合由安装在刀架上的可更换的刀片和中央固定水电三叶式刀架组成；切盘的材质为硬化处理钢1.2379；切刀的材质为硬质钢HSS-C010。每片切刀都可以单独的更换和维修，而且每片切刀可以使用四次，从而也延长的刀片的使用寿命达到4倍。特殊的不规则设计形状的切盘以满足各种不同的工况需求，实现最佳的切割效果。3.含重物收集装置流体中的沉淀物（无法切割的重物、金属等）可以收集在宽大的收集箱内通过底部专设的孔排出，避免造成切刀意外损坏。4.机械密封单机械密封，材质为：铸铁；中间隔离腔有润滑油起到润滑作用；机械密封单独固定，在更换转子时，机械密封完全不受影响。单轴设计；轴密封为单机械密封，材质为铸铁，O型圈材质为NBR（丁晴橡胶）；高效带润滑和控制。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程5.在线式维护设计所有过流部件可以通过打开的端盖，在机体内直接进行检修和更换，无需拆除管路等。6.MAC自动调节装置通过外部的MAC刀片自动调节装置就可以调节刀片对刀盘间隙，从而达到改变内部刀片对刀盘的预计力，大大提高切割效果，MAC刀片调节装置配套刀片磨损指示器，简洁清晰易观察。切刀和切盘之间的距离可以从外端进行调整；轴端有固定装置可以牢固地固定刀片；通过调节紧固螺栓保证切刀与切盘之间的完美配合。7.进出口法兰法兰标准的方变圆法兰，采用DIN标准，材质为镀锌钢。切割机介质流向可逆，只需对换法兰，满足不同的工况需求。8.驱动电机应配备符合ICE标准的减速电机，减速变频电机组；防护等级为IP55，电源要求为3相/50HZ/380V。（3）防腐处理切割机所有钢部件、铸铁部件的防腐，均符合GB、BS的相关标准及规定要求。铁质部件采用喷砂表面处理，满足BS4232标准I级要求。包装前对机加工面按GB4879标准要求做过防腐处理，涂层采用环氧树酯漆膜，暴露于空气的部件干膜厚度（DFT）不小于200μm。浸没于水下的部件涂层采用无毒环氧树酯漆膜，干膜厚度（DFT）不小于240μm。底漆、结合层、面漆应相互配套，形成完整连续的防腐涂层，保证在工作环境下不产生物理或化学分解变质。切割机均在制造厂内完成防腐涂层。设备或部件喷漆后将严格按照干燥时间标准进行干燥。（4）执行标准切割机的设计技术、制造质量及试验程序等符合ISO9001国际标准。所有切割机进、出口法兰及其钻孔尺寸均符合ISO、GB标准。法兰采用平面法兰，法兰的尺寸按照GB／T9119-2000中PN1.0MPa标准执行。（5）控制箱功能控制箱用于控制污泥切割机的开/停，动力及信号电缆的转接。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程控制箱内至少应包括：进线隔离开关，空气断路器，热继电器，接触器，控制操作单元，动力及信号接线转接端子排，搅拌器故障信号转换装置，“急停”按钮等元件。污泥切割机的手/自动转换、运行、故障等信号可整合至PLC系统。（6）铭牌及指示牌切割机均在明显的位置上配有铭牌，由中英文注明设备名称、性能、生产日期、生产厂及商标、匹配电控装置相关说明等内容。2.9.5设备安装与检验每台设备须经检查试验合格，并附有产品合格证和使用维护说明书方可出厂。设备应进行连续8小时的现场负荷试验，测试内容应包括但不限于：1.测试轴承的温度和温升（在设备运行8小时后直接测量轴承外圈的温度）2.泥饼含水率3.滤液的含固量4.设备的生产能力5.设备的耗电量6.噪声7.用药量在全部设备安装完毕，承包商应进行全套设备现场测试，测试内容及测试结果应满足标书的各项技术要求，并得到业主工程师的认可。如测试结果不符合要求，承包商应负责更换。现场测量工具由承包商自备。2.9.6备件承包商应提供设备安装验收后，两年正常运转所需要的足够的备件和易损件，还应提供必要的特殊工具。承包商应在投标文件中附备件和易损件清单，并注明其品种、数量和清单供业主审查。推荐给业主的备品备件，另列清单并单独报价。备件和易损件的包装和保护应能保证其长期存放而不变质，且应有明显标志，易于识别。2.10回转齿耙式格栅机2.10.1概述厂区格栅间设回转齿耙式格栅机2套。※制造商应有10年以上的该设备制造资历，并出示5个以上的用户证明。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程若在重庆地区具有成功运行的业绩，需提供用户业绩证明。2.10.2供货范围投标商提供的格栅除污机应为成套装置，并需配备防护罩、就地开关箱润滑系统、就地控制箱及其支架等有效和安全运行所需的附件。格栅除污机的制造厂家应配套供应栅渣螺旋输送压榨机、栅渣容器。2.10.3设备清单及技术参数4-3回转齿耙式格栅除污机数量2台渠道宽1.6m栅条净距10mm栅槽深2.1m安装角度60°卸料口离地高度与螺旋压榨输送机高度匹配控制定时/液位差，并可实现变频运行※材料耙齿工程尼龙全部结构件不锈钢304紧固件不锈钢304电机驱动功率1.5kW额定电压380V防护等级IP55绝缘等级F※减速器知名品牌附件底部预埋件、导轨预埋件、支架预埋件等4-4无轴螺旋输送压榨一体机数量1台272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程安装位置回转格栅工作环境室外螺旋槽宽度300mm有效长度6m（以实际测量尺寸为准）进料口数量2进料口上口长度≥0.8m安装方式水平安装※材料螺旋叶片不锈钢316机壳体、盖板不锈钢304耐磨衬条（或衬板）耐磨工程塑料电机额定功率≤2.2kW额定电压380V※减速器知名品牌防护等级IP55绝缘等级F附件两个不锈钢进料斗，L＝1.4m不锈钢出渣管（和压榨管成90°，法兰连接）栅渣收集箱（手推小车）数量2个安装位置无轴螺旋输送压榨一体机出口处储渣容积0.5m3材料箱体玻璃钢2.10.4技术要求2.10.4.1回转耙齿式格栅除污机1、性能和结构回转式格栅除污机是一种自清洗连续带式格栅，适用于清除原污水中的漂浮物。其主要部件是通常称为“耙齿”或“耙爪”272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程的过滤元件。耙齿安装在不锈钢轴上，形成一个过滤带，装配在支撑框架上。正常情况下，机械格栅为间歇运行，但必要时也能连续24小时运行。耙污机构在运行中断后一旦恢复运行时，耙污机构应能在完全阻塞的格栅上去除积聚的栅渣。机械格栅架、支架及各运动构件均为户外型，所有构件的设计应保证在最恶劣的环境中使用寿命最长。整个格栅部件直接安装在渠道上，水中的固体物由滤带捕获，通过耙齿送至格栅驱动装置后部的较高位置后排出。滤带运动过程中，当耙齿在下一排耙齿臂之间通过时，滤带得以自清洁。一个旋转的刷子还对滤带进一步清洁。耙齿经装配后，彼此形成垂直和水平的空间，让水流通过。格栅支架的二侧均应固定在混凝土渠道上，并需拆卸方便，格栅的安装应使渠道内的污水能全部流经格栅，并在水渠二侧无死坑。在格栅底部的安装上应使格栅在整个高度内便于耙污，并在格栅底部不积聚垃圾。2、驱动装置电机驱动装置应与机械格栅的护罩成为一体。机械格栅应配备一个电感信号过载保护装置。过载时，产生报警即自动停机。承包商可提供、推荐其它过载保护的备选方案。电机的电流应适合380V、3相、50Hz，设计的防护等级为IP55，电机额定功率应比格栅机最大实耗功率大10%，电机转速不得超过1500rpm。3、框架及机架护罩格栅机的框架、机架护罩采用相当尺寸的不锈钢及钢板进行焊接或栓接，形成一个刚性支承结构。机架及护罩为连续焊接，防止污水向外漏出。4、润滑系统链轮与轮轴间应设有活动衬套，该衬套可由聚乙烯或不锈钢材料制作，采用聚乙烯衬套可为注水润滑，当使用不锈钢衬套则需要采用集中供给油脂的方式，包括手动油脂泵、分配阀、耐压胶管等。5、抗腐蚀制造机械格栅的全部材料适用于污水或水面上的腐蚀性气体，格栅的整体结构、紧固件和传动部件除耙齿采用尼龙外全部采用lCr18Ni9Ti不锈钢制成。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2.10.4.2栅渣输送压榨一体机栅渣输送压榨一体机主要用于对格栅栅渣的压榨、输送。输送机的料斗口应与相应设备的卸料口宽度相配合。栅渣输送压榨须通过一个强度极高的特种不锈钢螺旋叶片来完成。输送机应有足够的刚度，确保无变形。螺旋输送槽厚度应大于4mm，制成U型断面，除进料口敞开外，其余部分应沿螺旋槽加平盖封闭。2.10.5设备检验格栅机机配套的压榨、输送设备应在工厂进行组装和试运行。承包商应保证所提供的格栅成套设备符合设计规定的性能要求。安装后，应按技术要求进行检验，保证其允差值符合规定的指标。应检查和加注润滑油脂。空载运行2小时，螺旋叶片和槽体应正常跑合，驱动装置应转动灵活，运行平稳，轴承温升不超过70℃。2.10.6防腐与喷涂全部材料适用于污水或水面上的腐蚀性气体，与物料直接接触的部分都采用不锈钢且经过酸洗钝化处理。设备在喷涂之前，应将表面的铁锈、油脂等脏物清除干净。表面处理的处理级别为Sa2.5。喷漆的类别及漆膜厚度均应满足室外安装的要求。2.10.7备件承包商应提供设备安装验收后，两年正常运转所需要的足够的备件和易损件及报价，还应提供必要的特殊工具。承包商应在投标文件中附备件和易损件清单，并注明其品种、数量和清单供业主审查。推荐给业主的备品备件，另列清单并单独报价。备件和易损件的包装和保护应能保证其长期存放而不变质，且应有明显标志，易于识别。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2.11内进流式网板格栅除污机2.11.1概述厂区格栅间设内进流式网板格栅除污机2套。※制造商应有5年以上的该设备制造资历，并出示5个以上的用户证明。所有设备电机减速机选用知名品牌的产品。若在重庆地区具有成功运行的业绩，需提供用户业绩证明。2.11.2供货范围1、装配完整的内进流式网板格栅除污机（包括机器主框架、过滤板、格栅内收渣槽等）（1）驱动装置及防护罩（2）栅渣冲洗装置、中、高压冲洗水泵、冲洗水箱（包括格栅至水泵之间的管路等）及管道过滤器、连接管路及阀门等（3）压力表（4）不锈钢进水导流板及侧边密封板等（5）过载保护装置（6）液位差计（7）现场控制箱（8）所有连接附件、地脚螺栓2、压榨机（1）装配完整的压榨机（压榨螺旋、压榨管、输送管、机架与排水槽等）（2）进料斗（3）驱动装置及防护罩（4）排渣管带连接弯头及出口弯管（与渣箱高度相配）（5）现场控制箱（与网板格栅联动控制，可合用一个控制箱）（6）栅渣箱3、栅渣输送溜槽（1）装配完整的输送槽（槽体、盖板、机架）（2）接渣斗（数量与网板格栅配套）（3）导渣管及支撑架（4）所有连接附件、地脚螺栓272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程（5）现场控制箱（与网板格栅联动控制，可合用一个控制箱）设备供货范围除主机外，还包括与主机关联的各类附属设备、材料和启动柜、配套设施。2.11.3设备清单及技术参数4-8内进流式网板格栅除污机（细格栅）数量2台渠宽0.9m水段渠道宽度1.6m渠深2.1m※水损≤400mm（堵塞率30%时）※孔径3mm※单台设备过水能力2500m3/h栅前水深1.35m安装角度90°分离效率95%卸料口离地高度与螺旋输送机高度匹配控制液位控制/定时（连续/间断）材料栅框和网板不锈钢304及其他更优材质全部结构件不锈钢304紧固件不锈钢304栅渣输送溜槽水平溜槽不锈钢304垂直溜槽不锈钢304电机驱动功率≤1.5kW额定电压380V防护等级IP67绝缘等级F272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程附属设备高压冲洗泵1台Q=1.68m3/hH=120m功率7.5kw中压冲洗泵1台Q=20m3/hH=40m功率5.5kw附件底部预埋件、导轨预埋件、支架预埋件等、超声波液位计4套4-4高排水型螺旋压榨机数量1台安装位置细格栅工作环境室外处理湿渣量5m3/h螺旋直径300mm安装方式水平安装※材料压缩管不锈钢304机架不锈钢304驱动螺杆不锈钢304叶片不锈钢304电机额定功率2.2kW额定电压380V防护等级IP55绝缘等级F2-17栅渣收集箱（手推小车）数量1个安装位置高排水型螺旋压榨机出口处储渣容积0.5m3材料箱体玻璃钢2.11.4主要结构1）内进流式网板格栅除污机272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程内进流式网板格栅除污机主要由框架、内外冲洗水管、槽轮传动装置、旋转滤网和控制系统等部件组成。工作时，由安装在传动轴上的减速机带动槽轮转动,再由槽轮带动滤网两侧的链条不停转动,而被拦截、停留在滤网上的污物随着滤网转动到顶部转向时，大部分依靠重力脱落，少量污物在内、外水管的冲洗下脱落干净；而脱落的污物都掉入螺旋压榨机接料斗中，经压榨脱水后被送至垃圾桶再外运。内进流式旋转格栅的独特进水方式，污水进入格栅后污物完全被截住、清除，不会再被带入格栅后（而采用其它格栅前进水的旋转式清污机所拦截的垃圾有可能被再次带入格栅后的渠道中，不能达到理想的处理效果）。内进流式旋转格栅采用单道栅板的过水设计，大大提高了过水流量和减少水头损失，格栅采用垂直式安装，有效的节省了空间。且旋转格栅的栅板采用活动联接，便于拆卸和更换。网板式格栅网板式格栅的连续穿孔栅板平行于水流方向安装，并带有固定在网板上的垃圾提升装置。采用的设计进水方式确保使得所有污水均从格栅中间进入并从两侧排出，垃圾无法溢流到格栅后方。主动链轮需固定在主动轴上，随着主动轴的转动，主动链轮带动固定在链条上的栅板持续循环运行，主动轴通过轴装式齿轮箱和电机驱动。内进流式网板格栅除污机有可靠的清污效果，在结构设计上有可靠的自净能力，无污物缠绕、卡滞现象，且格栅底部不得有污物堆积形成死角。无需旋转刷子对网板截污表面进行清理。网板式格栅设计强度能承受大于1.0m的动态水位差，及1.5m的静态水位差，特别是特殊情况下能保证格栅不变形和运行性能。内进流式网板格栅除污机适应24h连续工作的使用要求，线速度不大于6m/min。设备正常使用寿命为20年。驱动装置驱动装置安装在细格栅除污机的顶部，在回转链的带动下滤网作回转运动。驱动装置采用独特的轴装式减速机。并设有过载保护功能。栅框和网板格栅框架是由不锈钢型材和钢板制成的长方形不锈钢结构,并足以应付所需的荷载要求。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程侧板通过不锈钢横梁连接在一起。其中，横梁由不锈钢钢管和钢板加工制成，经机加工后能保持侧板间的准确距离。网板的旋转是由主链来完成，工作平台上部的轨道支撑主链。导轨装配有防磨条以保护主链和框架。在细格栅上有效的密封是通过移动网板与框架之间的橡胶密封条来实现，每一个网格板之间都带有密封。细格栅的每一个网板之间，都有栅渣提升阶梯，格栅前的水流由通过格栅框架与土建墙之间的挡板形成。链条链轮滚链由不锈钢侧边和滚轮组成。滚轮、销轴和轴衬均由经硬化和热处理的不锈钢制成。侧边材质为不锈钢。不锈钢滚链节距为符合国际或国内标准的标准节距，断裂荷载须不小于66750N。滚链无需润滑。驱动轴由不锈钢304制成。驱动轴两侧均由油脂润滑的轴承张紧装置固定支撑。喷淋冲洗系统位于板式格栅上部的喷淋冲洗系统用于清洁栅板。喷淋冲洗系统应包括一个电磁阀、手动球阀和Y型过滤器。喷淋冲洗系统喷淋管须为直径不小于25mm的不锈钢钢管。喷嘴的材质需选用不锈钢316。喷淋冲洗系统可将栅渣冲洗入2mm厚不锈钢溜槽，并将其输送到排渣口。喷淋冲洗系统单套设备需水量不大于2.28l/s，喷淋水可以采用自来水或100目以上的回用水。外罩格栅超出渠道顶部分均须由外罩封闭。所有外罩材质均应为不锈钢，并易于拆卸。驱动装置格栅驱动装置应包括一个减速机和电机，电机功率不大于1.5KW,380v,3ph,50hz。液位传感器板式格栅应随货提供超声波液位传感器，可根据渠道内液位差以及操作界面上的设定参数启动格栅运行。PLC程序通过两台单独安装的超声波液位仪发出的信号来确定液位差。超声波传感器须通过无接触方式测量液位，并以电流为4到20mA的信号发送到控制箱。栅渣清洗压榨机及栅渣输送溜槽272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程栅渣输送溜槽将板式格栅打捞上来的栅渣和水一起输送到栅渣清洗压榨机中进一步的清洗压榨，能够使无用的栅渣和有机物充分分离，有机物及冲洗水通过输送螺旋部分的栅网流回污水渠道内，而栅渣被输送螺旋捕获并输送、清洗、压榨，最终排放出干燥、洁净的栅渣。整个输送溜槽应保证一定的坡度安装，除了和板式格栅以及压榨机连接口以外，整个槽体应为封闭的，并配有可开启的盖板。输送溜槽应为U型断面，直径为300mm，槽体长度满足设备安装要求。栅渣清洗压榨机存储箱体应由不锈钢制成。喷淋冲洗系统安装在输送螺旋上方，为输送螺旋提供冲洗水。喷淋冲洗系统需水量不大于3.67l/s，水压不大于3.45bar。喷淋水可以采用自来水或100目以上的回用水。存储箱体须配有排水口。输送段应由穿孔栅网、输送螺旋和驱动部分构成。输送段栅网材质应为不锈钢，U型断面。整个穿孔栅网部分的螺旋外边缘应配有转刷用来清洁栅网并输送栅渣，而废水可以通过栅网分离，流回到污水渠道中。输送螺旋由强耐磨碳钢合金制成。压榨机电机品牌功率2.2kW，380V，3ph，50Hz。控制方式每套板式格栅及栅渣清洗压榨机均配有一个就地按钮盒，可在就地控制设备启停。每套板式格栅系统配有一个主控柜实现三套板式格栅、一套栅渣清洗压榨机以及增压泵的联动控制。主控柜额定设置应为380V，3ph，50Hz。主控柜应由不锈钢304制成。操作原理板式格栅在“手动”模式下“正转”位置时，应能连续运行。“反转”位置应受弹簧加压的，只在“手动”模式下才会运行。板式格栅在“自动”模式下，应可以通过以下任意一个系统的信号启动工作周期：—超声波液位系统；—后备计时器；—液位仪信号输入出错（没有信号）；—高液位报警系统；—高液位启动系统。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程若板式格栅由液位差启动运行，那么它应能持续运行直到液位差降到设定值以下并完成关闭延迟计时器计时。若板式格栅由高液位启动运行，那么它应能持续运行直到液位降到设定值以下并完成关闭延迟计时器计时。若任一超声波液位仪出现故障，那么板式格栅应能持续运行。板式格栅应配有一个后备计时器，可以启动设备运行。计时器应是可调的，可以调整启动频率和运行时间。2.11.5主要材料1、内进流式网板格栅除污机驱动轴不锈钢304机架不锈钢304机罩不锈钢304网板不锈钢304或更优材质链条不锈钢316导向装置不锈钢304紧固件不锈钢304喷嘴不锈钢3162、高排水型螺旋压榨机压缩管不锈钢304机架不锈钢304驱动螺杆不锈钢304螺旋耐磨碳钢合金输送段栅网不锈钢304进料口不锈钢304出料管不锈钢304紧固件不锈钢3043、栅渣输送溜槽输送槽、盖板不锈钢304螺旋叶片16Mn272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程衬垫尼龙支架不锈钢304螺栓等紧固件不锈钢3042.11.6设备防腐制造格栅除污机的全部材料适用于污水的腐蚀性环境，未经保护或非防腐性材料进行除锈和涂环氧防锈漆处理，使用年限不低于20年。2.11.7电气控制1）内进流网板格栅控制要求1、网板式格栅可由液位差控制、时间控制、手动控制和可编程控制器控制。2、控制箱：1个，负责网板式格栅、螺旋输送机及螺旋压榨机的配电及控制。控制箱支架安装，带有不锈钢支架。3、箱内带可编程控制器，为一独立控制系统，系统要求有两种控制功能：就地手动控制、PLC自动控制。4、转换开关的位置信号及每个设备的运行、故障、控制信号通过通信的方式送往厂内PLC。通信协议为现场总线（Modbus）。5、箱内预留三相及单相备用出线微型断路器10A各2个。6、由网板式格栅生产厂完成格栅（含冲洗水系统）与螺旋输送机、压榨机联动控制的工作。即：系统启动运行时，网板式格栅滞后于螺旋输送机、压榨机启动；系统停运行时，网板式格栅先于螺旋输送机、压榨机停机。2）压榨机控制要求1、栅渣压榨机能手动控制、自动控制和可编程控制器控制。2、栅渣压榨机能分别与膜格栅（含冲洗水系统）联动控制。由格栅生产厂完成膜格栅与压榨机联动控制的工作。即：系统启动运行时，膜格栅滞后于压榨机启动；系统停运行时，膜格栅先于压榨机停机。3、转换开关的位置信号及每个设备的运行、故障、控制信号等通过通信的方式送往厂内PLC。通信协议为现场总线（Modbus）。3）冲洗系统及冲洗水泵内进流式网板格栅除污机设有可靠的网板冲洗系统，中压冲洗系统与格栅同时起停，有效去除网板截留的绝大部分污物，喷管材料为SS316272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程不锈钢，冲洗水泵出口压力为0.62MPa。高压冲洗系统辅助工作，彻底去除中压冲洗系统难以去除的污物，确保网孔再生，高压泵出口压力不低于10MPa。4）电气控制及仪表内进流式网板式格栅除污机的电气控制设置在1台电气控制柜内，该电气控制柜内包括对高排水压榨机及中、高压冲洗水泵的控制，并可对其进行单独或联动控制。联动控制时，内进流式网板式格栅除污机与高排水螺旋压榨机及冲洗水泵可同时启停；内进流式网板式格栅除污机的电气控制具有手动、自动、手动自动切换、急停、切断、报警等功能。手动用于除污机的现场短时间控制运行，除污机在自动状态下运行时，可以通过远程输送来的栅前后水位差来控制除污机的开或停，也可以通过时间继电器在0～24小时内调节除污机的‘开—停’工作周期。内进流式网板式格栅除污机的电气控制柜留有供远方集中（PLC）控制的接口。内进流式网板式格栅除污机的电气控制具有过载保护功能，一旦出现故障，向控制中心发出报警信号。内进流式网板式格栅除污机在无人看管的情况下，将操作旋钮旋至自动位，除污机将在指定的工作方式下自动运行。每台控制箱提供以下无源触点信号及接口端子：每台格栅允许远控状态信号；（无源触点送PLC）；每台格栅故障信号；每台格栅运行信号；控制箱留有15％空端子。驱动电机适用于电源380V、三相、50Hz，电动机的防护等级为IP55，设备绝缘等级：F级。输出信号为无源干接点，监测及控制的模拟信号：4~20mADC，状态及报警指示的数字信号：24VDC，控制的数字信号：24VDC＋中间继电器（220VAC，5A），四线制。2.11.8安装与检验1）参考标准GB50231-98机械设备安装工程施工及验收通用规范DL/T-458-1999板框式旋转滤网GB50334-2002城市污水处理厂工程质量验收规范制造厂旋转网板式格栅除污机安装维修手册2.12除砂设备2.12.1概述污水处理厂内旋流沉砂池共2座。来自细格栅的污水分别进入2座旋流沉砂池。沉砂池沉砂经转子泵提升后排出。沉砂池配套2台旋流除砂机、1台砂水分离器。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2.12.2设备清单及技术参数4-5旋流除砂机数量2套工作环境室外露天直径4870mm池底至池顶面5.25m※额定流量≥3500m3/h沉砂去除率粒径≥0.1mm：≥65%粒径≥0.2mm：≥85%粒径≥0.3mm：≥95%总包商所选的设备，在递交的投标文件的技术部分中须附图详细描述所供砂水分离器设备如何去处下列粒径≥0.15的具体措施，如验收时经测试达不到上述要求，则买方有权退货或获得赔偿。叶轮转速12～20tpm运行调节变频调速※材料桨叶不锈钢304空心立轴不锈钢304螺栓等紧固件不锈钢304电机齿轮、减速电机额定功率≤1.5kW额定电压380V防护等级IP65绝缘等级F4-7无轴螺旋砂水分离器数量1套272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程安装位置沉砂池旁工作环境室外露天※流量40L/s效率98%※可分离粒径≥0.20mm※总包商所选的设备，在递交的投标文件的技术部分中须附图详细描述所供砂水分离器设备如何去处下列粒径≥0.15的具体措施，如验收时经测试达不到上述要求，则买方有权退货或获得赔偿。出料口高度≥1.6m※材料U型槽304不锈钢螺旋叶片304不锈钢耐磨条尼龙盖板304不锈钢机架304不锈钢所有连接附件、地脚螺栓304不锈钢电机额定功率≤1.5kW额定电压380V防护等级IP65绝缘等级F附件雨棚2.12.3旋流除砂机2.12.3.1概述若在重庆地区具有成功运行的业绩，需提供用户业绩证明。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2.12.3.2.技术要求投标商应保证沉砂去除率：≥0.1mm为65%、≥0.2mm为85%、≥0.3mm为95%。砂粒吸附的有机物分离率≥70%。除砂机应采用立式桨叶搅动的型式。桨叶形式由承包商确定，应具有合适的旋转速度，既能造成污水中有机物与砂粒有效分离，又利用池底旋流的向心力将沉砂旋入中心砂斗内。传动形式应采用齿轮减速电机和圆柱齿轮减速箱二级减速，圆柱齿轮减速箱应采用齿轮式滚动回转支承结构，与空心立轴连接后，以悬臂的形式带动桨叶旋转。减速机轴承应有良好的润滑，工作寿命不低于100000小时。齿轮设计应符合ISO或等同标准。齿轮为合金结构钢，渗碳处理，齿面硬度不低于HRC58~62。齿轮减速电机防护等级为IP65，F级绝缘，电源为380v三相50Hz，额定功率应高于最大实耗功率的10％以上。2.12.3.3主要材质桨叶304不锈钢空心立轴304不锈钢齿轮合金结构钢箱体铸铁螺栓等紧固件304不锈钢2.12.4砂水分离器2.12.4.1供货范围投标商提供的螺旋砂水分离器应为成套装置，包括驱动装置、螺旋体、水箱、U型槽、衬条等，并需配备备品备件，控制箱，并应建造用于保护砂水分离器的雨篷。2.12.4.2技术要求由不锈钢制的砂水分离槽和螺旋输砂槽组成，水槽的最大分离流量和输砂能力根据装置的要求确定。水槽在溢流前，满足0.2mm以上砂粒的沉降回收率不低于95%。输出砂粒的含水率低于60％。装配完整的每套砂水分离器成套的配备安全、有效及可靠运行所需的附件及安装所需要的固定件。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程桥式除砂机配置砂水分离器，用于对桥式除砂机经抽吸后的沉积砂进行砂水分离，以减少砂的含水率，整机具有良好的密封性能，底衬为耐磨制成，螺旋体具有足够的钢度，以保证在最大工作负荷下挠度最小，上部设有进水管及溢流管，底部设有放空管，底部设有耐磨衬圈。砂水分离器与沉砂池配套，其设计、制造和安装保证满足买方的技术使用要求，砂水分离器具有高度的工作可靠性，尽可能少的维修工作量。螺旋输砂槽与砂水分离槽结合成为一体，由型钢支承，并固定在混凝土的土建基础上。螺旋输送槽为U型断面，除进料口敞开外，其余部分沿螺旋槽加盖封闭。螺旋体的驱动装置的齿轮设计符合ISO或等同标准，服务系数不小于1.6。齿轮为合金钢，渗碳处理，齿面硬度不低于HRC58。电机适用于户外使用，防护等级IP55，电压等级为三相、380v、50Hz，F级绝缘，电机的额定功率高于最大实耗功率10％以上。螺旋轴轴承具有可靠的密封和良好的润滑条件。驱动电机的防护等级为IP65，绝缘等级为F级。2.12.4.3主要材质U型槽：304不锈钢螺旋叶片：304不锈钢耐磨条：尼龙盖板：304不锈钢机架：304不锈钢所有连接附件、地脚螺栓：304不锈钢2.12.5设备安装承包商应根据施工图及对应土建工程的标高、位置，进行除砂机、转子泵及砂水分离器的指导安装。承包商设备安装前，应对建成构筑物的相关土建尺寸，进行核对，并作详细记录。除砂机由主梁、驱动装置、吸砂系统、撇渣装置、轨道等部件组成。与转子泵、砂水分离机、管道系统等部件设备的安装配合应按制造厂安装手册为准。承包商应为砂水分离器配套安装雨蓬。2.12.7防腐与喷涂全部材料适用于污水或水面上的腐蚀性气体，与物料直接接触的部分都采用不锈钢且经过酸洗钝化处理。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程设备在喷涂之前，应将表面的铁锈、油脂等脏物清除干净。表面处理的处理级别为Sa2.5。喷漆的类别及漆膜厚度均应满足室外安装的要求。2.12.8备件承包商应提供设备安装验收后，两年正常运转所需要的足够的备件和易损件，还应提供必要的特殊工具。承包商应在投标文件中附备件和易损件清单，并注明其品种、数量和清单供业主审查。推荐给业主的备品备件，另列清单并单独报价。备件和易损件的包装和保护应能保证其长期存放而不变质，且应有明显标志，易于识别。2.13转子泵※投标商提供的转子泵应采用知名品牌。设备制造商具有至少20年的该类型设备生产经验和6万m3/d或以上规模的污水处理厂业绩，并提供证明材料（如营业执照、合同、用户证明等复印件）。供货范围：承包商提供的此类设备应是完整的成套装置，至少应包括转子泵头、驱动电机(包括减速箱)、联轴器及保护罩、进出口法兰、泵及电机专用底座、地脚螺栓、随机备品备件。总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。2.13.1旋流沉砂池转子泵承包商应为旋流沉砂池提供3台回转子泵（2用1备），采用变频器控制进行流量调节。技术参数转子泵数量3台工作环境干式安装使用介质污泥温度常温密度1050kg/m3272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程粘度100cpsPH值4-10※流量72m3/h※扬程6米※自吸高度5米※转速≤350rpm※水泵效率≥80%轴功率4.8KW电机效率≥96%电机功率11KW电机额定电流22A安装形式水平卧式安装传动形式电动减速机直联传动密封形式单机械密封包含单独隔离腔润滑转子形式三叶螺旋优化型转子※材料泵壳材质铸铁GG25转子材质NBR橡胶径向、轴向保护衬板硬质钢1.8714单机械密封Duronit/NBR主轴碳钢ASTMA572螺栓、螺母不锈钢ASTM304电源380V±10%，3相，50Hz电机防护等级IP55、F等级附件底座、法兰、地胶螺栓启动方式直接启动2.13.2带式脱水机进泥转子泵承包商应为带式脱水机进泥转子泵提供3台回转子泵（2用1备）,272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程采用变频器控制进行流量调节。技术参数转子泵数量3台工作环境干式安装使用介质污泥温度常温密度1050kg/m3粘度100cpsPH值4-10※流量55m3/h※扬程2bar※转速≤350rpm※水泵效率≥80%轴功率4.8KW电机效率≥96%电机功率7.5KW电机额定电流15A安装形式水平卧式安装传动形式电动减速机直联传动※密封形式单机械密封包含单独隔离腔润滑※转子形式三叶螺旋优化型转子※材料泵壳材质铸铁GG25转子材质NBR橡胶径向、轴向保护衬板硬质钢1.8714单机械密封Duronit/NBR主轴碳钢ASTMA572螺栓、螺母不锈钢ASTM304272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程电源380V±10%，3相，50Hz电机防护等级IP55、F等级附件底座、法兰、地胶螺栓启动方式直接启动2.13.3脱水机房污水提升泵承包商应为脱水机房污水提升泵提供1台转子泵，采用变频器控制进行流量调节。技术参数转子泵数量1台工作环境干式安装使用介质污水温度常温密度1000kg/m3粘度100cpsPH值4-10※流量150m3/h※扬程5m※转速≤350rpm※水泵效率≥80%轴功率12KW电机效率≥96%电机功率≤15KW电机额定电流15A安装形式水平卧式安装传动形式电动减速机直联传动密封形式单机械密封包含单独隔离腔润滑转子形式三叶螺旋优化型转子※材料泵壳材质铸铁GG25272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程转子材质NBR橡胶径向、轴向保护衬板硬质钢1.8714单机械密封Duronit/NBR主轴碳钢ASTMA572螺栓、螺母不锈钢ASTM304电源380V±10%，3相，50Hz电机防护等级IP55、F等级附件底座、法兰、地胶螺栓启动方式直接启动2.13.4技术要求1．转子泵为容积式转子泵，采用知名品牌。转速应不高于350转/分。转子泵可用于输送粘度很高，含固体颗粒及杂质较多的物质，不易堵塞，耐腐蚀性强，其转速低，输送物料平稳，有较强的自吸能力。采用联轴器整体组装，减少弹性联轴器功率消耗，噪音及磨损更换，实现了最高的效率，最小的内部滑动和更长的使用寿命。2．转子泵必须与电机直接联结成一体构成整泵，采用联轴器整体组装。转子泵必须能够适应一定杂质的污泥（含固率约0.4~3%），并且通过粘性材料、破布、废纸和塑料、含纤维物的污泥时而不堵塞缠绕。整个泵的设计范围内，泵装置的运行必须无振动，无气蚀的平稳运行。3.转子泵应具有良好的自吸性能，当转速大于250转/分泵具体良好的自吸能力，MIP在线维修，维护安装方便，无需拆除进出口管道及底座。4.转子泵的性能能够保证间断运行或长时间停机后正常起动运行。5.转子泵应能承受各种正常和异常操作情况下产生的力，如：a）由污水倒流而引起的倒转，倒转时不产生较大温度。b）由于断电及紧急停车而引起的水力瞬变。c）固体物撞击时的阻力。6.转子泵的转速，为减少转子磨损，在最大流量和最大压力下，不应高于350rpm。7.在正常使用和维修管理情况下，污水提升转子泵的无故障累积运行时间应大于20000小时，转子寿命大于20000小时。8.轴承的温升应不超过环境温度35℃，其极限温度不应超过80℃。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程9.转子泵的轴采用机械单端面密封，密封寿命不小于25000小时。10.同一规格、结构的泵的零件、备件应能互换。11.转子泵出厂的空载容积效率不得低于95%。12.承受液体压力的零部件，应按1.5倍的工作压力进行水压试验，压力持续时间不少于30min，在试压过程中不应渗漏现象。13.泵壳整体铸造，表面灰铸铁（GG25），且经过硬化处理，有轴向和径向保护衬板各两块，泵盖为易开结构设计，无额外轴支撑结构。径向衬板：泵盖内上侧及下侧有径向保护板衬板两块，材质为硬质钢1.7225，轴向衬板：泵盖内侧和泵壳后壁内侧有轴向保护衬板两块，材料为硬质钢1.7225。14.转子三叶螺旋优化型转子；转子表面为NBR橡胶；转子芯为GGG40，运行维护成本低，三叶螺旋优化设计保证转子运行中低脉动运行。转子耐磨损、耐腐蚀、运行平稳、无剪切力。15..主轴碳钢材质；完全不与介质接触；被油润滑。应为同一根轴，轴应具有足够的刚度，以承受正常工作、启动、停机时可能出现的最大扭矩。16.机械密封单机械密封，材质为：铸铁；包含有一个中间隔离腔含有润滑油起到润滑作用；机械密封单独固定，在更换转子时，机械密封完全不受影响。17.中间隔离腔泵腔内存在一个充满润滑液的隔离腔，润滑液对机械密封进行润滑，并且能够检测机械密封的状态是否良好；机械密封损坏时，油会在压力下由螺旋孔溢出。18.MIP在线式维护所有易损件均可通过打开的泵盖，直接在泵腔内更换，无需拆卸泵体或移除管路。19.进出口法兰法兰标准的方变圆法兰，采用DIN标准，材质为镀锌钢。20.驱动电机应配备符合ICE标准的减速电机，减速变频电机组；防护等级为IP55，电源要求为3相/50HZ/380V。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程转子泵所有钢部件、铸铁部件的防腐，均符合GB、BS的相关标准及规定要求。铁质部件采用喷砂表面处理，满足BS4232标准I级要求。包装前对机加工面按GB4879标准要求做过防腐处理，涂层采用环氧树酯漆膜，暴露于空气的部件干膜厚度（DFT）不小于200μm。浸没于水下的部件涂层采用无毒环氧树酯漆膜，干膜厚度（DFT）不小于240μm。底漆、结合层、面漆应相互配套，形成完整连续的防腐涂层，保证在工作环境下不产生物理或化学分解变质。转子泵均在制造厂内完成防腐涂层。设备或部件喷漆后将严格按照干燥时间标准进行干燥。泵的设计技术、制造质量及试验程序等符合ISO9001国际标准。转子泵所配电机符合IEC国际标准。所有转子泵进、出口法兰及其钻孔尺寸均符合ISO、GB标准。法兰采用平面法兰，法兰的尺寸按照GB／T9119-2000中PN1.0MPa标准执行。21.控制箱功能控制箱用于转子泵的开/停，动力及信号电缆的转接。控制箱内至少应包括：进线隔离开关，空气断路器，热继电器，接触器，控制操作单元，动力及信号接线转接端子排，搅拌器故障信号转换装置，“急停”按钮等元件。转子泵的手/自动转换、运行、故障等信号可整合至PLC系统。转子泵均在明显的位置上配有铭牌，由中英文注明设备名称、性能、生产日期、生产厂及商标等内容。2.14滤池反冲洗鼓风机本项目的反冲洗风机采用高效容积式鼓风机，主机为先进的无油螺杆转子结构，具有运行稳定、能耗低、噪音低的特点。鼓风机设备采用知名品牌产品，且由主机生产商进行成套，不得通过任何形式由第三方成套。螺杆鼓风机机组应包括（但不仅限于所列）：鼓风机主机、变频电机、皮带轮及皮带、进口过滤/消音器、出口消声器、卸荷式启动阀、出风管止回阀、出风管柔性接头、变频器、就地控制柜、液晶显示操作屏幕、整机隔音罩、专用工具、底座及其安装地脚螺栓、压力温度变送器等仪表和带变频智能控制系统。承包人应负责鼓风机的指导安装、调试与试运行。无油风机应符合有关螺杆风机技术规定的要求。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程承包人应配套风机安装用的所有附件,包括隔音罩等相关设备。风机应配套电气控制箱，控制要求见一般技术规定内容。2.14.1设备清单及技术参数名称规格单位数量备注螺杆鼓风机Q=72m³/min,P=44.1KPa,P=90kW台21用1备，配套隔声罩滤池2.14.2性能和结构鼓风机应为无油螺杆式鼓风机，鼓风机的风量调节采用变频调节，风量调节范围为范围30～100%。适应每天24h连续运转及间歇启动，运行稳定，低振动，鼓风机使用寿命不小于20年。鼓风机与电动机直接用联轴器或皮带传动连结，并置于共同的底座上，每天24小时连续运转。进出气口方向配管法兰应按GB标准。鼓风机的总绝对效率（在设计工况点的风量和风压按20℃温度条件的换算），不允许有负的公差值。※设备厂家提供合理可靠的减噪设施，保证整机运转时在隔音罩外1m处噪音（包括电动机）应低于80dB（A），厂界噪音标准满足《工业企业厂界环境噪音排放标准》中（GB12348-2008）中2类区标准要求，昼间噪音低于60db，夜间噪音低于50db。关阀压力应高于工况风量点的出口压力。(1)鼓风机主机a.主机为高效、低噪音的螺杆转子，转子材质为Cr20及以上合金钢，转子表面为不带涂层设计，以避免涂层脱落后导致的效率降低和机头卡死故障；b.轴承符合ISO281标准，驱动侧为轴承采用SKF外球面辊子轴承，非驱动侧为采用圆柱滚子轴承，使用寿命大于100000小时；c.传动齿轮：高强度合金钢（20CrMnTi）斜齿轮，5级精度d.主机两端的轴承润滑均为飞溅油润滑，或采用外置油泵强制润滑系统，润滑冷却螺杆主机的轴承以及同步齿轮，使得主机的可靠性更高，寿命更长。以确保高精度轴承和齿轮的使用寿命，不得采用油脂润滑；风腔通道各部件不得有润滑油，即无油。e.为减少维护量，风机将是全风冷式设计；f.密封设计须保证风机在重负荷运转模式下100％无油；272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程g.主要材质：机壳：HT250端盖：HT250转子：20Cr及以上齿轮：20CrMnTi及以上(1)驱动装置皮带、直联驱动均可，为提高皮带驱动的可靠性，皮带驱动设计的风机配备皮带自动张紧装置，不需经常调整皮带张紧度；皮带驱动需配备安全防护罩。若在鼓风机与原动机之间的联轴器，则选用弹性联轴器。联轴器应带有防护罩，防护罩应易于拆卸，以便检修。联轴器应用键与对应轴联在一起。(2)鼓风机辅助设备a.电动机应采用风冷式卧式三相鼠笼异步感应电动机，绝缘等级F级，温升等级B级。电机采用制造商优质的长期配套品牌的标准电机（不得采用非标电机和国家能效标识规定的已淘汰电机），低噪音、密封好、寿命长、维修量少。电机额定功率在鼓风机的工况特性及使用温度范围内连续运转，保证不会产生过载。电压为380v，50Hz，3相。电机噪音（单独）应≤80dB（A）。电机效率≥95%。b.进气过滤消音器进气过滤器与进气消音器作为一个模块一起设计制造，要求结构紧凑，占用空间小，过滤器要设计有足够的过滤面积以减少压降。进气过滤精度应达到：对于10微米的颗粒的最低效率为96％，过滤器要有足够的过滤面积、最大压降应不大于0.02Bar。C.排气消音器排气消音器为紧凑式设计，压降小，体积小且安装在隔音罩内，采用抗式消音器，为保证空气质量，不得含有吸音材料。主机消音器之间应采用弹性连接，以避免由于振动而造成零部件损坏。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程(1)外观、涂饰与防锈所有表面应进行处理，涂底漆及按制造商的标准复涂两层油漆。不涂油漆的表面应涂防腐剂加以保护。2.14.3控制系统通过变频器调节风机风量，可调节范围30%-100%。变频器采用知名品牌产品。每台鼓风机配有单独的机体内就地控制面板，并设置远程接口可将信号上传至中央控制室，实现远程控制，达到无人化值守。控制箱内的电气元件均为知名品牌。变频控制柜集成在机组本体的隔音罩上，为一体式设计，对电机的转速、电流、电压、频率、功率等进行控制和保护。控制面板能够显示运行频率、运行电流、运行温度和压力等重要参数。并对异常情况提供报警保护和自动停机保护功能。2.14.4防腐处理承包人提供的设备应适用于城市污水厂的腐蚀环境，未经保护或非防腐性材料，应按基本技术要求的规定进行处理。2.14.5售后服务鼓风机供货商在重庆设生产工厂或有长期的专业维修服务网点，以及直接得到制造厂技术支持的有经验技术人员，以提供服务保证和备件供应。2.15起重设备2.15.1概述起重设备配套工字钢由起重机供货商提供，安装由安装公司负责安装。2.15.2供货范围1）轨道桥架2）装配完整的行走机构3）传电与控制信号，传递装置2.15.3设备清单及技术参数6-12电动葫芦数量1台安装位置二沉池污泥泵房环境条件室外起重量3吨272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程最大起升高度12m起升速度8/0.8m/min行走速度20m/min操作形式地面操作附件轨道连接件轨道热镀锌工字钢(配套)轨道长度14.2m工字钢轨道型号I32a7-25电动葫芦数量1台安装位置滤池上方，起吊滤料环境条件室外起重量1吨最大起升高度9m起升速度8/0.8m/min行走速度20m/min操作形式地面操作附件轨道连接件轨道热镀锌工字钢(配套)轨道长度53.53m工字钢轨道型号I32a7-30电动葫芦数量2台安装位置滤池管廊区环境条件室内起重量1吨最大起升高度5m起升速度8/0.8m/min行走速度20m/min272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程操作形式地面操作附件轨道连接件轨道工字钢(配套)轨道长度25.77m/25.67m工字钢轨道型号I25a7-24电动单梁桥式起重机数量1台安装位置滤池反冲洗泵房环境条件室内工作级别A3起重量3吨最大起升高度9m跨度8.5m起升速度8/0.8m/min行走速度20m/min操作形式地面操作附件轨道连接件轨道轨道长度2×17.9m工字钢轨道型号I36a最大轮压为34.45KN10-14电动单梁桥式起重机数量1台安装位置鼓风机房间环境条件室内工作级别A3起重量5吨最大起升高度6.0m跨度7.5m起升速度8/0.8m/min行走速度20m/min操作形式地面操作272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程附件轨道连接件轨道轨道长度2×30.4m工字钢轨道型号I50a最大轮压为40.0KN12-11电动单梁悬挂式起重机数量1台安装位置污泥浓缩脱水间环境条件室内工作级别A3起重量5吨最大起升高度8m跨度9m起升速度8/0.8m/min行走速度20m/min操作形式地面操作附件轨道连接件轨道工字钢轨道长度2×27m工字钢轨道型号I50a2.15.4技术要求承包商所提供的设备、附件、备件，均应满足业主的各项要求。对本规范中提出的设计、结构要求、试验、检查及材料的标准不予限制，承包商可以改变，但要求在投标文件中说明所改之处相当于或优于本标书的要求，并应得到业主认可。1、轨道起重设备轨道为工字钢轨道（悬挂式）或钢轨（桥式），其应能承受起重设备起吊达到额定起重量的重物时所产生的各种应力，其安全系数应符合国家有关规范，轨道的两端应有车档和限位装置，车档由型钢制作，并被牢固的焊接在轨道的端头。2、轨道桥架桥架主要由钢板和型钢焊接和冷作加工而成，包括大梁和端梁，两侧端梁安装有行走机构，大梁的下部是起升机构即电动葫芦的行走轨道，额定负荷下，吊勾在任何地点的最大允许挠度不得超过无支撑单跨跨长的1/700272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程。吊车梁系统在吊车梁轨道上及末端应设置轮挡。轮挡用以固定起吊，使其停留在轨道上的某一位置。制造商应提供耐腐蚀金属制作的铭牌。铭牌上的资料和数据应采用清晰易辨的永久的字迹，写入制造商名字，型号，起重量，额定值，及其它重要的资料。另外，吊车轨道桥架也应设标识牌，标明系统的承重量，该标识须保证无论从地面还是从吊车轨道梁的任何一边都能清晰地看到。3、行走机构行走机构采用分别驱动方式，电机、制动器及减速器等应结合成一整体，安装在起重机的端梁上，满足规定的起重量和生产厂家建议的行走速度。行走机构电机的防护等级为IP56，三相，380伏，50赫兹，可以连续负载运行。起重设备的供电与控制信号传递装置应采用封闭安全型滑触装置，所供电源为三相，380伏，50赫兹。该装置的绝缘护套材料应为优质聚氯乙稀塑料，电介质强度达180KW/CM，该装置的接电装置应为双绝缘集电器，集电器水平允许调节度±63毫米，垂直允许调节度+80毫米/-20毫米，相地线应按有关标准分色，用手握持该装置的安全程度应达到IP23标准。单轨及其连接件均应符合中国国家钢结构施工规范的有关要求。4、防腐与喷涂承包商应根据业主提出的使用条件，所接触的介质等情况对设备采取有效的喷涂措施。设备在喷涂之前，应将表面的铁锈、油脂等脏物清除干净。表面处理的处理级别为Sa2.5。2.15.5设备安装及检验1、安装承包商应按GB50278-98起重设备安装工程施工和验收规范进行安装和现场荷载试验。（1）检查设备的规格、性能是否符合图纸及标书要求，检查设备说明书，合格证和设备试验报告是否齐全。（2）检查设备外表如桥架、端梁、驱动装置、电动葫芦、电气操作按钮等是否受损变形，零部件是否齐全完好。（3）复测土建工程的标高是否满足设计图要求，以及检查所有的埋件留孔要求是否符合安装条件。（4）安装轨道时，二侧轨道应在同——水平线上，且应相互平行。检查轨道顶标高与设计标高的偏差应小于10mm，二轨道的平行度偏差应小于1/1000272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程，轨道纵向水平度偏差小于1/1000，全长范围内的水平度偏差量不大于10mm，轨道中心线与设计轴线的偏差小于3mm，轨距偏差值为±5mm。（5）轨道的对接部分采用45°斜角方式，接头处的上、下、左、右的偏移应小于lmm，接缝处的间隙不大于lmm。（6）轨道安装垫铁及鱼形压板与轨道应接触良好，所有联接螺栓应联接牢固。（7）轨道二侧的限位挡块位置设置准确，二侧挡块与缓冲器位置偏移应小于4mm，挡块与轨道连接可靠。（8）桥架安装时应检查其水平对角线的偏差小于5mm，主动轮、从动轮跨距偏差：当跨距>19．5m时，其偏差应小于6mm；当跨距≤19.5m时，其偏差应小于4mm。（9）电动葫芦安装时应保证其车轮凸缘内侧与桥式起重机工字钢壁缘间隙均匀，间隙控制值为1.5～3mm。（10）安装后的电动葫芦应移动灵活，车轮在工字钢上无卡阻。2、检验和测试（1）起重设备应在业主代表到场的情况下，根据GB5905-86分别进行无负荷、静负荷和动负荷试运转。（2）无负荷试运转应符合下列要求：操纵机构操作的方向应与起重机各机构的运行方向一致。分别开动各机构的电动机，各机构运转应正常，限位开关和其他安全保护装置的运作应准确可靠，大小车运行时不应卡轨运转。吊钩下降到最低位置时，卷筒上的钢丝绳不应少于5圈。（3）静负荷试运转应符合下列要求：应逐渐增加负荷按标准规定进行起升试验，然后起升额定负荷，在桥架全长来回运行，卸去负荷。起升机构的运行小车停在桥架中部，起升1.25倍额定负荷，离地面约100毫米，停留10分钟，然后卸去负荷，将小车开到跨端处，检查桥架的永久变形，反复三次后，测量主梁的实际上拱度，其上拱度应符合国家有关标准。将起升机构停在桥架中部，起升额定负荷，测量下挠度，其下挠度应不大于L/700。动负荷试运转应在1.1倍额定负荷下同时起升机构与运行机构反复运转，累计起动试验时间不应小于10分钟，各机构运作应灵敏、平稳、可靠、性能应能满足使用要求，限位开关和保护联锁装置的作用应准确，可靠。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程应将有关测试机构出具的测试记录提交业主代表批准。所有测试结果都应符合GB3811-83。投标商负责办理使用许可证和质量缺陷期内的年审手续，费用包含在投标报价中。2.16通风设备2.16.1概述通风设备在污水处理厂中主要安装于加药间及配电间强制通风；※室内地面以上2米范围内安装的风机进风设置防护罩。安装形式：壁式安装。2.16.2供货范围通风设备应包括风机、风管、控制箱以及有效和安全运行所必需的附件。2.16.3设备清单及技术参数7-26轴流排风机（带防雨罩）数量4台安装位置滤池反冲洗泵房风量4263m3/h风压121Pa直径435mm转速≤990rpm功率≤0.25kW材料玻璃钢10-9轴流排风机（带防雨罩）数量10台安装位置鼓风机房及配电间风量3265m3/h风压93Pa直径435mm转速≤990rpm功率≤0.25kW材料玻璃钢272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程12-10轴流排风机（带防雨罩）数量7台安装位置脱水车间风量3920m3/h风压88Pa直径435mm转速≤990rpm功率≤0.25kW材料玻璃钢9-8轴流排风机（带防雨罩）数量10台安装位置加药加氯间风量2140m3/h风压73Pa直径435mm转速≤990rpm功率≤0.25kW材料玻璃钢2.16.4技术要求通风机应为轴流型风机，直接由电机驱动。壁式安装轴流型风机可以直接安装在建筑物墙壁预留的通风孔中。通风机应具有高效、节能、防腐蚀、低噪声、重量轻、使用寿命长的特点。空气管道应由耐腐蚀、具有阻燃性能的玻璃钢材料制造，安装风机的主风管可以是圆的或矩型的截面，吸气段范围空气速度不超过5m/s，出气段范围空气速度小于15m/s，出气端安装位置不能靠近检修门。风机驱动电动机应是法兰式安装异步感应电动机，适合于电源380V，3相，50Hz。并具有IP54保护和IC01冷却装置。通风机应采用低噪音的结构形式，开机时的噪音不大于75dB(A)。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2.16.5主要材料风机叶片、导流圈：工程塑料和玻璃钢风管：玻璃钢2.16.6设备安装与检验试运转时风机应无叶轮摩擦碰撞等异常声响。安装后，供应商应负责进行2小时空载实验，以证明其运行的稳定性。2.17中心传动浓缩机2.17.1概述中心传动浓缩机用于对污泥进行浓缩处理，减小污泥体积。浓缩机应能全天候24小时运行，但也可根据指令定时与间歇运行。设备安装于污泥浓缩池。2.17.2供货范围供货范围包括2套装配完整的中心传动浓缩机，包括驱动装置、传动轴、稳流筒、拉杆、小刮板、刮泥板、刮臂、浓缩栅条、控制箱、备品备件（行程开关）。2.17.3设备清单及技术参数11-1中心传动浓缩机数量2套安装位置污泥浓缩池处理介质剩余污泥池内径8.0m池深6m底池周边坡向污泥斗坡度1：10工作制24小时/天连续运行或间歇运行材料水上部分不锈钢304水下部分不锈钢304电机功率0.75kw额定电压380V272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程防护等级IP55电机减速机采用国际知名企业产品（名单），减速机采用传动效率高的平行轴斜齿轮式减速机，每级传动效率应≥95％,设计使用寿命≥20万小时。投标时提供型号。控制系统数量1套2.17.4技术要求浓缩机主要由传动装置、稳流筒、传动轴、拉杆、小刮板、刮泥板、刮臂、浓缩栅条等部件组成。1、主要结构⑴传动主轴用厚壁无缝钢管制成，其垂直度＜2mm/Lmm（轴长）。⑵刮臂上设置φ60×2不锈钢浓缩栅条，栅条间距约500mm，分别与刮臂的上下弦用管箍连接；浓缩栅条下部与刮臂下弦平，栅条高度根据水位确定。⑶稳流筒采用板材制作而成，上端设置钢板制成的圆弧加强圈起加强作用，使其具有一定的强度，不易变形。⑷刮板组合采用分段与刮臂下弦连接形式，刮板与下弦成45°布置，相邻二刮板的重叠大于200mm，刮板组合中支架采用不锈钢角钢焊接成框架形式，作用于池底用刮板采用氯丁橡皮，并有20~30mm调节余量供安装时调整。⑸中心传动装置采用焊接箱体，由立式减速机通过齿轮带动回转支承旋转，回转支承为徐州回转支承厂定型产品，该产品为吊车支承，可以承受轴向、径向力及倾覆力矩的作用，使用寿命长。装置中设有安全销作过扭矩保护装置，润滑管路引至工作桥面上，方便加润滑油。⑹提升装置采用手动提升装置，提升高度≤200mm，本结构简单，操作省力，提升平稳可靠。⑺周边出水堰采用不锈钢板制作，出水堰板与混凝土出水槽采用膨胀螺栓固定。⑻本机设机械和电气双重过载保护装置。2、工作原理272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程浓缩机由中心传动装置驱动传动轴、刮臂等旋转，刮臂上的刮板将污泥由池边逐渐刮至池中的泥坑中，通过排泥管排出池外，刮臂上固定有浓缩栅条，旋转时提供絮状污泥的沉淀空间，加速污泥的下降，提高浓缩效果。3、主要零部件材质·材质说明：不锈钢4、电气控制系统浓缩机上安装现场控制箱，现场控制箱上设有“手一停一自动”控制转换开关，并留有PLC接口，送PLC信号有：手动转换信号、运行信号、故障信号，并可接收PLC发出的开机停机命令。电控箱防护等级IP55。5、设备设计、制造、检验所遵循的标准目录该产品在设计、制造、检验、包装运输及安装过程中所遵循的标准均为国标（GB）或部标（JB）这些通用标准目录省略，只提供专用标准目录如下：CJ/T3014-93重力式污泥浓缩池中心传动刮泥机JB2932-86水处理设备制造技术条件JB/ZQ4000.2-86切削加工件通用技术条件JB/ZQ4000.3-86焊接件通用技术条件JB/ZQ4000.5-86铸件通用技术条件JB/ZQ4000.7-86锻件通用技术条件JB/T5000.5-98有色金属铸件通用技术条件JB/ZQ4000.9-86装配技术条件JB/ZQ4000.10-86涂装通用技术条件JB/ZQ4286-86包装技术通用技术条件GB1176铸造铜合金技术条件GB1220不锈钢棒GB6414铸件尺寸公差GB9439灰铸铁件GB3797-89装有电子器件电控箱技术条件GB4720-84低压电器电控箱GB/T4942.2-93低压电器外壳防护等级GB8923-85涂装前钢材表面锈蚀等级和除锈等级GB4879-99防锈包装272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程YJ010抛丸喷砂技术条件及检验方法JB/ZQ4000.1-86产品检验通用技术要求适用于本产品的“产品出厂前的检验规则和方法”适用于本产品的“产品安装手册”及“产品安装检验规则和方法”适用于本产品的“产品型式试验规则”“产品的试验方法”2.17.5性能要求1、设备无故障运行时间大于20000小时。2、整机使用寿命在25年以上。3、设备每年检修一次，减速机、提升装置、轴承使用年限不少于10年，电气装置不少于3年，防护涂层年限在5年以上。2.17.6设备防腐要求1、铸件除锈达Sa2.5级标准。2、涂底漆、中间漆、面漆，漆膜总厚度不低于200μm。3、不锈钢部件加工完后对其进行表面钝化处理。4、包装前对机加工面按GB4879标准要求做防腐处理。5、运输、安装过程中涂层破损，严格按涂装工艺进行修复，其质量水平不低于原涂层的质量水平。2.17.7备件承包商应提供设备安装验收后，两年正常运转所需要的足够的备件和易损件，还应提供必要的特殊工具。承包商应在投标文件中附备件和易损件清单，并注明其品种、数量和清单供业主审查。备件易损件的价格应计入投标报价中。备件和易损件的包装和保护应能保证其长期存放而不变质，且应有明显标志，易于识别。2.18化学除磷剂投加系统2.18.1概述设备安装于加氯加药间内。用于生物池、滤池除磷加药，采用聚合硫酸铁，通过向溶解池释放一定量的清水，并投加一定量的袋装固体聚合硫酸铁272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程，经经机械搅拌，初步溶解后，利用耐腐蚀干式离心泵提升至溶液池，通过浓度计算添加水量，实现精确配药。配制的药液通过计量泵投加至投加点。※制造商应有10年以上该设备制造资历和3个以上类似处理能力的成功运行的业绩，并提供相应的用户证明材料。※制造商应有质量管理认证证书。※完整的化学除磷剂投加设备应成套地配备安全、有效及可靠运行所需的附件（控制系统、阀门、管配件等）。※包括建筑1米范围内加药系统、管路全部管路供货及安装，但不包括加药间外一米以外的管沟土建。2.18.2设备清单及技术参数1计量泵1数量3套（2用1备）安装位置加药间投药点生物池、滤池出水井※类型液压驱动/可变偏心调节/平缓脉动（不接受弹簧返回失速型）药剂种类聚氯化铝溶液出口流量≥1500L/h出口压力≥4bar调节范围10～100%无级调节稳态精度±1%（10-100%）内置结构可调压力释放阀及自动MAS补油阀调节方式手动/自动电动冲程控制输入4-20MA反馈输出4-20MA输入阻抗120欧姆输出负载500欧姆防护等级IP65供电220V/50HZ，20VA泵头材质PVC272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程隔膜材质PTFE泵头结构双隔膜破裂检测/压力指示/报警开关进出口联结1-1/2"NPTF配套电机（变频）0.75kW,3-50-220/380V，IP55，20~50Hz计量泵及管路附件（含以下附件，但不限于此）Y型过滤器2只，DN40、透明PVC压力表2只，Φ60，0-1.0MPa安全阀2只，DN40、0-1.0Mpa可调、PVC/PTFE背压阀2只，DN40、0-0.3Mpa可调、PVC/PTFE排气阀2只，DN25Y型过滤器2只，DN40、透明PVC脉动阻尼器2只，气囊式、容积≥2.56L、预充压力：0.2Mpa壳体：PVC、气囊：EPDM塑料隔膜压力表2只，0-100psi、材质PP、隔膜PTFE、接口1/2"，含隔断阀流量计1只，DN25、接液材质PVC/ECTFE、供电220VDC、输出4-20MA、一体式管路按装/IP65手动球阀4只DN40，泵进、出药管检修阀（不限于此数量）手动球阀2只DN25，泵进药管冲洗阀管道及附件加药管道系统中使用，满足工艺要求的房间内全部管道。2离心式耐腐蚀泵数量2套（1用1备）安装位置加药间类型磁力驱动离心泵（耐腐蚀）272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程药剂种类聚合氯化铝溶液出口流量20m3/h出口压力8m材料泵壳与叶轮为PP，轴为陶瓷电机功率≤3kw防护等级IP553溶解池搅拌机数量2套溶液类型聚合氯化铝溶液溶液池尺寸（L）×（W）×（H）mm=2500x2000x2000mm液位高度1600mm工作环境室内转速118rpm桨叶直径850mm轴长1512mm排液量≥16.1m3/h混合时间6min※材质桨叶：316L轴：316L减速机知名品牌配套电机0.75Kw,3-50-220/380V，IP55附件不锈钢机座※其他投标需提供搅拌机设计参数表及外形尺寸/安装图4溶液池搅拌机数量2套溶液类型聚合氯化铝溶液272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程溶液池尺寸（L）×（W）×（H）mm=2800x2800x2350mm液位高度1800mm工作环境室内转速129rpm桨叶直径850mm轴长1815mm排液量≥17.5m3/h混合时间6min※材质桨叶：316L轴：316L减速机知名品牌配套电机1.1Kw,3-50-220/380V，IP55附件不锈钢机座※其他投标需提供搅拌机设计参数表及外形尺寸/安装图※溶解、溶液配制附件超声波液位计4只，一体式、测量：0.5-2.5m、精度：±0.2%，分辨率：0.5m、盲区：10cm、波束直径：5cm，供电：24VDC、输出：4-20MA进水管电动/手动球阀4/4只，DN50,1.0MPa，UPVC进、出药电动球阀6只，DN80、220V/50Hz、PVC/EPDM手动超越/限位报警输出进、出液手动球阀8只，DN80溶解池、溶液池放空手动球阀4只，DN50冲洗接头4只，DN25止回阀2只，DN80,1.0MPa，UPVC，用于药液提升泵出口压力管272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程整体式倒流防止器1套，dn110，PAC加药间给水总管不锈钢（316L）滤网或高分子2套，900×2000mm，网孔间隙5×5mm倒流防止器1套，DN100,铸铁材质4二沉池/滤池进水搅拌机数量3套溶液类型聚合氯化铝溶液池尺寸详图纸液位高度详图纸工作环境室外转速129rpm桨叶直径900mm轴长1000mm※材质桨叶：316L轴：316L减速机知名品牌配套电机1.1Kw,3-50-220/380V，IP55附件不锈钢机座※其他投标需提供搅拌机设计参数表及外形尺寸/安装图※配制附件超声波液位计3只，一体式、测量：0.5-2.5m、精度：±0.2%，分辨率：0.5m、盲区：10cm、波束直径：5cm，供电：24VDC、输出：4-20MA5安全喷淋装置1套，含洗眼器6手推车1台200KG7磅秤1台272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程1t8现场控制柜数量供货商应从满足便于线路和控制出发确定数量主要功能A.液位、投加量/冲程开度及各设备工作状态指示B.计量泵、搅拌机、离心泵、溶液配制现场控制C.就地/远程控制切换D.外部控制参数显示9倒流防止器1个，dn11010安全喷淋装置1套，含洗眼器，加药间外部注：（1）投标设备的技术参数均等于或优于所列出的技术参数。（2）※上述“设备清单”不得被认为是详尽无遗的，无论规定与否，投标方及供货商须提供所有业主未提及的必要的元件、器件、附件、配套设备和相应材料，并在投标文件报价中一一列明。（3）投标文件要求：根据招标文件提供的工艺条件和土建设施，确定工艺方案，并在招标文件中提供如下详细资料：投加系统工艺流程图；投加系统平面布置图；系统PID图及外形布置图；详细的设备、材料表（包括阀门、仪表、附属设备和配套管道等）。2.18.3加药设备技术要求2.18.3.1计量泵※（1）功能PAC加药计量泵设置在加药间内，用于生物池除磷的加药。计量泵通过流量信号自动调节药剂的投加量。在整个投加过程中，计量泵能安全、适度地通过最佳的药剂量。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程（2）结构及性能本工程采用液压驱动圆盘式双隔膜计量泵。计量泵由传动箱体、液力端、变频调速电动机、变频器、伺服马达及远程控制器组成。流量调节通过变频调速电动机和伺服马达双调速装置自动完成。泵设计要考虑有效的反复式运动，最大冲程速度不能超过157次/min。流量为0~100%无级调节。计量泵的液力端部分包括双隔膜、单向球阀及泵头外壳等组成，并配有隔膜自动检漏报警装置。计量泵的隔膜选用液压驱动圆盘型隔膜，柱塞的用力是通过液压油均匀作用在隔膜上。在正常工作条件下，所提供计量泵的隔膜连续运行寿命不少于25,000小时。泵体配有自动过压保护装置，使计量泵系统安全运行。当排出管路意外堵塞或阀门意外关闭引起系统过压时，自动过压保护装置的安全阀自动开启，使隔膜后液压传动油迅速回流至传动箱体内，使隔膜停滞，冲程回零，从而保护隔膜及各零部件不意外损坏。为避免计量泵在空运行、吸排量不足运行时造成损伤；可使隔膜内的空气及时排出，保证计量泵的运行精度。计量泵配有双隔膜自动检漏报警装置。装置为压力感应式，包括双隔膜、探头、导管，外接指针式压力表和压力开关。能感应两隔膜间压力变化，压力表就地指示报警，并通过压力开头传导远程报警信号至中心控制室。每台计量泵配自动冲洗装置，由电磁阀控制冲洗水，冲洗周期可由定时器确定或根据泵运转的具体情况冲洗。每台泵在出厂前，在明显的部位将标注电动机旋转方向指示箭头；并在明显部位（泵体测部）贴有不锈钢铭牌，内容包括：制造厂商名称，厂标：产品型号和名称；最大流量、最高排出压力；电动机功率（另标在电机铭牌上）；外形尺寸；出厂系列号；出厂年月。计量泵运行时，噪音不高于80dB(A)；轴承温度不高于65℃；无异常振动，各密封处没有泄漏。※（3）材质泵头外壳：PVC隔膜：聚四氟乙烯单向止回球阀：阀体、阀座：PVC；密封件和垫片：聚四氟乙烯；阀球：陶瓷，加工精度高，强度高，耐腐蚀。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程（4）电气及控制要求计量泵具有调频和调节冲程两种方式，能接收污水流量信号或自控系统信号，通过变频装置调节泵的转速，同时还能改变泵的冲程。变频器应与调速电机功率相匹配，并配套提供数字频率速度显示、操作等功能的控制面板。计量泵电控柜能与自控系统连接，接受对计量泵以及其外部设备的控制命令。配套调速电机技术要求电源：380VAC/3PH电机防护等级：IP55电机同步转速：1500r/min绝缘等级：F调速范围：10~100%伺服马达控制器技术要求电源：220VAC/1PH/50Hz电机防护等级：IP55控制：每台伺服马达控制器均可接受4~20mA控制信号自动调节计量泵冲程长度。可实现就地/远程控制。位置输出信号：4~20mA，1~5VDC。每台控制器上带有冲程长度刻度指示，代表瞬时计量泵冲程长度。精度1以上计量泵电控柜技术要求※计量泵系统应配套提供落地式电控柜一台，内有变频器、冲程调节的供电及控制所需元件。变频器功率应与计量泵相匹配。所有的元器件须为知名品牌的产品。电控柜既可手动开、停控制也可接受自控系统命令，控制运行计量泵系统内所有设备，应设有控制各设备所需的按钮、信号灯、变频器调节显示面板、冲程调节等电气元件。电控柜需做符合安装环境要求的防腐处理。a）电控柜结构电控柜室内落地靠墙安装（带便于观察的窗口），外形尺寸为：宽x深x高=800mmX600mmX2200mm，电控柜柜体材质为敷铝锌钢板。电控柜要求前检修，前开门；电缆进出线为下进，下出线方式；272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程柜内塑料元件应无卤素，CFC，阻燃，自熄；防护等级：IP42；工作电源：AC380V50Hz三相五线制；控制电源：AC220V50Hz；b）电控柜上的附属设备和功能要求至少包括但不限于如下设备和功能要求：·控制方式位置选择开关（手动控制、远程控制、停、三个位置）；·LED光源的信号灯（工作、停止、故障<包括机械过载、电机短路、缺相等故障>）；·启动及停止按钮、频率调节；·变频器（含显示控制面板）、断路器、接触器、中间继电器、防冷凝加热器、柜体散热排风装置、浪涌保护装置等保护、控制元件等；·电控柜应具有短路、过载、断相及设备配套的各种特殊保护功能。·电控柜内部所需的控制电源在柜内自行解决,控制电源为交流220V。若需其它标准的控制电源应在箱内自行变换取得；·满足EN61800-3对谐波及EMC的要求；·电控柜至少应提供如下无源接点信号（220V、5A）；每台设备计量泵远控开停机信号各一对；每台设备选择开关远控位置输出信号一对；每台设备输出工作信号一对；每台设备输出综合报警信号一对；·电控柜具有满足全厂自控系统的通信接口及通讯协议。2.18.3.2防脉冲器防脉冲器采用PVC外壳，内衬EPDM制气囊。圆柱或球外形，螺纹连接。气囊上室预充压缩空气，标准预充压力为计量泵工作压力的60%。经均流器阻尼平滑后，可实现5%~10%的阻尼缓冲。数量：1个/每台计量泵有效容积：与计量泵输出的最大流量配套。防脉冲器材质：外壳：PVC，带双端活接隔离阀。压力表：防脉冲器加装压力表。钢制铜管连接，表盘不小于2”，PP壳；表内充满甘油。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2.18.3.3背压阀数量：1个/每台计量泵规格：与泵的最大输出容量配套，使系统压力稳定在0.3MPa材质：PVC2.18.4安全阀数量：1个/每台计量泵材质：PVC释放压力设定范围：0.03~1.00MPa，现场连续可调2.18.5Y型过滤器过滤器为可拆卸网栏型，带法兰连接，适用于碱式氯化铝溶液。应按照最小流动阻力设计，其自由过滤面积与管子截面积比应大于4:1。数量：1个/每台计量泵材质：透明PVC，滤芯应易于检查和拆卸清除杂质。2.18.6排气阀（手动球阀）每当系统检修后，必须把系统内的空气排出，以免影响投药的精确度。设置手动球阀排气用。数量：1个/每台计量泵材质：PVC2.18.7耐腐蚀干式离心泵（1）概述耐腐蚀干式磁力离心泵设置于室内地下泵坑内，用于将溶解池溶液（16~20%浓度）提升至溶液池内进行配药。（2）结构要求驱动方式为磁力驱动，无需复杂的轴封。原液提升耐腐蚀泵与药液接触的部件必须能耐提升药液的腐蚀。耐腐蚀离心泵在正常运行条件下，轴承温度应不高于70℃，噪声小于80dB(A)。泵应有明显的旋转方向指示标记。投标时，投标商应提供泵性能曲线，包括流量与扬程、效率、轴功率等。（3）耐腐蚀干式磁力离心泵配套电控箱耐腐蚀干式磁力离心泵配套电控箱，一控一。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程电控箱的技术要求：a、电控箱内主要电气元件：断路器、接触器、电机保护器、转换开关、按钮、指示灯（LED光源）、浪涌保护器等。主要元件的电压、电流等级应与所控设备匹配，并应留有余量，所有的元器件必须为知名品牌的产品。柜内塑料元件应无卤素，CFC，阻燃，自熄。b、电控箱为敷铝锌钢板外壳，防护等级IP55，并配1.2米高不锈钢安装支架等附件。c、电控箱进线电源为一路380V/220V三相五线制电源，电控箱内部所需的控制电源在箱内自行解决,控制电源为交流220V。若需其它标准的控制电源应在箱内自行变换取得。d、电控箱应具有短路、过载、断相及设备配套的各种特殊保护功能。e、电控箱设手动/自动控制转换开关。手动时在电控箱上手动操作控制，自动时由PLC根据工艺参数自动控制。f、电控箱应能接受PLC的开／停控制命令（无源触点），并向PLC送开／停、手动／自动、故障状态信号（无源触点）。无源触点容量：220V，5A。g、电控箱要求详见电气设备技术规格数据表。2.18.8电动球阀（UPVC）（1）概述球阀应符合ISO7121，阀顶部设电动执行机构操作，启闭轴线为1/4转。电动球阀配置电动执行机构安装法兰，执行机构应在阀门制造厂安装。溶解池、溶药池出药管、药液提升泵投加管。（2）技术要求：工作温度：0~40℃连接方式：DN50及以上规格为法兰连接，其它为粘接。材质：阀体：UPVC阀座：PVC"O"型圈：三元乙丙橡胶EPDM（3）电动执行机构技术要求：电动执行机构应选择知名品牌，其户外防护等级为IP67，防腐标准型为强化型KS，绝缘等级F。电动阀门执行器的电源为额定电压220V、额定频率50Hz、单相交流电。执行器工作的环境温度为-25°C到+80°C，并能耐受强电磁干扰。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程电动阀门执行器或其减速装置的最大输出扭矩不低于对应阀门需要的最大开启和关闭力矩，并至少有20%的富裕量。2.18.9手动球阀（UPVC）（1）使用环境用于加药管上。工作温度：0~50℃（2）技术要求球阀应符合ISO7121，连接方式：DN50及以上规格为法兰连接，其它为粘接。材质：阀体：UPVC阀座：PVC"O"型圈：三元乙丙橡胶EPDM10、止回阀（UPVC）用于药液提升泵压力管上。（1）使用环境止回阀用于加药管上。工作温度：0~40℃（2）技术要求连接方式：法兰连接安装方式：立式安装材质：阀体：UPVC阀座：UPVC2.18.10搅拌机（1）技术要求1）搅拌机数量及技术参数见设备清单。2）参考标准机械搅拌机的制造及供货应符合ISO、IEC、GB、ZB标准以经招标人同意的其它等效标准。3）资料投标商应提交设备的安装、基础、承载、运行、润滑、操作、保养等有关资料和手册。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程4）一般技术要求搅拌机应满足以下基本要求。a设备专门为污水厂加药间溶解池和溶液池药液制备工艺进行设计和制造，能在池内产生均匀的由上至下的流体运动形态。b投标商提供的设备应为立式机械搅拌机，电动机立式安装，采用齿轮减速装置，浆叶为高效变迎角轴流型浆叶。c搅拌机机座安装在溶解池和溶液池开孔底座上，叶轮采用悬吊式设计，所有池内零件如叶轮、轴等都应在水流运行条件下，从安装孔顶部折出、装入和调整。d设备不仅应满足一般技术规定要求的工作环境及设计使用期限，而且还应在PH为3~9的流体环境下满负荷连续运行；在额定负荷条件下运行的无故障工作时间累计不少于2万小时，使用寿命10年以上。e整机应能分段安装和拆卸，并设计有便于分段拆装的结构，但电机及减速装置必须为组装在一起的成套装置，搅拌轴全长不设联轴器、不设水上水下辅助轴承。f设备在操作转速下运行必须平稳、无振动。g零部件应有足够的强度和刚度。制造搅拌机的全部材料应能承受混凝剂的腐蚀和冲刷。所有与液体接触的材料应采用耐腐蚀、无毒性材料。h搅拌器配套电控制箱(2)搅拌器配套电控箱。电控箱的技术要求1)电控箱内主要电气元件：断路器、接触器、电机保护器、转换开关、按钮、指示灯（LED光源）等。主要元件的电压、电流等级应与所控设备匹配，并应留有余量，所有的元器件必须为知名品牌的产品。柜内塑料元件应无卤素，CFC，阻燃，自熄。2)电控箱为敷铝锌钢板外壳，防护等级IP55，并配1.2米高不锈钢安装支架等附件。3)电控箱进线电源为一路380V/220V三相五线制电源，电控箱内部所需的控制电源在箱内自行解决,控制电源为交流220V。若需其它标准的控制电源应在箱内自行变换取得。4)电控箱应具有短路、过载、断相及设备配套的各种特殊保护功能。5)电控箱设手动/自动控制转换开关。手动时在电控箱上手动操作控制，自动时由PLC根据工艺参数自动控制。6)电控箱应能接受PLC的开／停控制命令（无源触点），并向PLC送开／停、手动／自动、故障状态信号（无源触点）。无源触点触点容量：220V，5A。7)电控箱要求详见电气设备技术规格数据表。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程构造与材料<1>电动机电动机及减速装置必须是组装在一起的成套装置。电动机的技术要求：a)电动机材质及性能应符合《旋转电机基本技术要求》GB755－87标准，ASTM及IEC颁发的相关的技术标准。b)电动机应适合380V/3ph/50Hz电源操作，电机定子绕组和定子引线的绝缘等级至少为F级，外壳防护等级IP55，立式安装。c)电动机设计应是高效的，能在冲击载荷情况下运行，其额定功率大于搅拌机设计轴功率的1.15倍，但不超过1.3倍；油脂润滑的滚珠轴承，在1500rpm或1000rpm或750rpm的条件下操作运行。<2>减速装置搅拌机采用齿轮减速装置，选用材质及性能应符合一般技术规定。技术要求：a)齿轮箱箱体材料应为球墨铸铁或等效材料，坚固结实，铸造不容许出现裂纹、气孔等现象。b)齿轮减速、平行轴设计及全密封油浴润滑结构。仅使用螺旋伞齿轮或斜齿轮组，不允许使用涡轮蜗杆结构；设计应结合可“变换齿轮”的特点，在无需从齿轮箱上卸下电动机的情况下，即可改变搅拌混合器的输出转速；齿轮箱的转动效率不低于95％。c)轴承应采用标准化产品，在最不利设计条件下能连续工作，基本额定寿命不少于100000小时。d)润滑系统应绝对可靠的向齿轮和轴承连续供油，不能另设油泵，齿轮箱油位应通过牛眼视镜或油位标尺来查看；齿轮箱轴承的润滑也可用润滑脂，但用润滑脂的轴承应设有补充油脂的油标，不允许封死。e)装置外壳应防尘、防油漏，可采用搅拌轴周围设置油挡的方法来防止输出轴部位漏油，不使用油封。<3>搅拌轴的支承支承的技术要求：272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程a)搅拌轴的支承不得伸入池内，应能承受搅拌轴和叶轮的重量，并可承受操作所需的扭距、弯距及轴向负荷；支承型式应保证搅拌机操作时，轴大部分偏转力不传递到减速器齿轮及轴承上。b)搅拌轴的支承轴承应是油脂润滑，并设有补充油脂的油杯，支承轴承的基本额定寿命应不少于100000小时。<4>搅拌轴搅拌轴的技术要求：a)搅拌轴采用304不锈钢衬橡胶或316L不锈钢，不允许使用玻璃钢或复合材料；轴加工时要进行矫直、磨光和表面或退火处理。b)搅拌轴有足够的扭转和弯曲刚度；轴的拉伸应力计算值应低于其材料拉伸屈服应力值至少3倍，而剪应力计算值应低于材料剪切屈服应力值至少3.5倍。c)搅拌轴全长不设联轴器，不设水上水下辅助轴承。d)搅拌轴与齿轮箱实心轴连接使用刚性联轴器，与齿轮箱空心轴连接应使用弹性联轴器。联轴器位于齿轮箱下部，拆卸轴时不影响齿轮箱；拆卸轴时，齿轮箱内件暴露是不允许的。<5>叶轮叶轮应由浇铸轮壳及叶片组成，材质为304不锈钢衬橡胶或316L不锈钢，轮壳与叶片的连接应考虑到拆卸方便和防腐效果。技术要求：a)叶轮应是高效的轴流型，或轴流型与径流型组合叶轮，或等效的叶轮。叶轮顺时针旋转。b)叶片用螺栓（双螺母防松脱）连接至中央轮壳，轮壳通过键槽、锚钉与轴连接。c)叶片数应不多于3片，叶片具有足够的强度和刚度，转动时不得产生变形。设计叶片切面与搅拌轴线夹角随叶片直径的增大而增大，或等效的切面。(3)溶解池搅拌机数量：1台/每座溶解池，共2台技术要求：1)混凝剂浓度：聚合硫酸铁溶液浓度约20％2)溶解池平面尺寸：以图纸为准3)溶解池高度：以图纸为准4)最高液位高度：以图纸为准5)电源：380VAC/3PH/50Hz，±10％6)功率:不大于0.75kw272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程7)电机防护等级:不低于IP548)绝缘等级：F9)材质：搅拌轴：316L不锈钢喷塑；桨叶：316L不锈钢喷塑；10)噪音：正常运行时不应超过80dB(A)。11)搅拌机在各种工况下，包括注水、排液及空负荷，均应正常运行。(5)溶液池搅拌机数量：1台/每座溶液池，共2台技术要求：1)混凝剂浓度：聚合硫酸铁溶液浓度为5%2)投配池平面尺寸：以图纸为准3)投配池高度：以图纸为准4)最高液位高度：以图纸为准5)电源：380VAC/3PH/50Hz，±10％6)功率：不大于1.1kW7)电机防护等级：不低于IP548)绝缘等级：F9)材质搅拌轴：304不锈钢喷塑；桨叶：304不锈钢喷塑。(5)噪音正常运行时不应超过80dB(A)。11)搅拌机在各种工况下，包括注水、排液及空负荷，均应正常运行。（7）检测标准设备的检查、验收及保修、拒收应遵循一般技术规定有关条款，并满足下述条件：1）叶片对轴线垂直度为浆板长度的0.4％，且不超过5mm。2）轴的直线度应小于0.25mm/m。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程3）搅拌设备安装后，必须经过搅拌工作介质的带负载试运转，试运转必须在混合池内装满2/3以上容积的介质。试运转中设备应运行平稳、无异常振动和噪音。负载试运行时间不少于24h。2.18.11备件承包商应提供设备安装验收后，两年正常运转所需要的足够的备件和易损件，还应提供必要的特殊工具。承包商应在投标文件中附备件和易损件清单，并注明其品种、数量和清单供业主审查。备件易损件的价格应计入投标报价中。备件和易损件的包装和保护应能保证其长期存放而不变质，且应有明显标志，易于识别。2.19加氯消毒系统（连续监测，动力水进水管，压力传感变送器，）2.19.1概述设备安装于加氯间，用于污水处理厂尾水消毒。消毒方式为二氧化氯消毒。※制造商应有10年以上该设备制造资历和5个以上类似处理能力的成功运行的业绩，并提供相应的用户证明材料。加氯系统应接入厂区中控系统，连续监测运行，并通过压力传感变送器自动调节加氯量。若在重庆地区具有成功运行的业绩，需提供用户业绩证明。2.19.2供货范围※完整的化学法复合二氧化氯发生器，每套应成套地配备安全、有效及可靠运行所需的附件。设备要求标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。加氯间内全套二氧化氯制备、投加装置以及所需的全部工艺管道（含动力水管）、管件及阀门，全部装置应成套地配备安全、有效及可靠运行所需的相关检测仪表、压力变送器、附件、紧固件、备品备件、就地控制箱和接线箱以及所需电缆。承包商应按（不限于）上表明细分项报价，对于“其他必要的附件”指：承包商有责任对上表所列设备及配套设备进行补充，列出认为为保证设备正常运行所必需的设备及附件，承包商应列出详细清单。※包括建筑1米范围内加氯系统、管路全部管路供货及安装，但不包括加氯间外一米以外的管沟土建。2.19.3设备清单及技术参数9-1复合二氧化氯发生器272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程数量4套（3用1备）安装位置加氯间※设备尺寸1160×700×1970类型R5化学法化学原理NaClO3+2HCl==ClO2+1/2Cl2+NaCl+H2O药剂种类盐酸（HCl）31%，氯酸钠（NaClO3）99%发生量20kg/h（有效氯)ClO2制备含量≥70%(有效氯计）NaClO3耗率≤90%调节范围50～100%安全可靠性配置及报警（安全运行防爆必备措施，否则安全性及可靠性不被确认）防爆装置发生器反应系统必备配置确保基本安全性，该装置必须具备可恢复再用功能。爆鸣报警防爆装置启动输出报警信号，停机并远传警告。投药泵故障报警任一投药泵投加药剂缺失即输出报警信号，停机并远传警告。工作水缺失报警水射器工作水量不足发出报警信号，停机并远传警告。低温报警反应温度低于最佳设定温度时进行预警和报警，并远传警告。结晶堵塞观测器对NaCl结晶可能产生的堵塞能事先观测出，以便及时采取冲洗措施。安装方式落地柜式※控制器同发生器一体式或分体式安装272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程显示彩色触摸屏控制功能A-流量比例控制、B-残余量反馈控制输出信号爆鸣报警X1低温报警X2低水位报警X2残余量4-20MAX1低液位开关X2水射器低水压开关X1水射器低水量开关X1在线标定组件4套，对发生器投加泵定期进行精度校验、包含：三通球阀及过滤器。流量监控器供电9Kw、3-50-220/380V、IP55，0.2Kw、220V进酸管手动球阀4只，DN20进氯酸纳溶液管手动球阀4只，DN20二氧化氯出液管4只，DN50ClO2发生器盐酸/氯酸钠计量泵复合二氧化氯发生器配套数量8套类型电磁驱动计量泵C746-36药剂种类盐酸/氯酸钠溶液出口流量75L/h出口压力0.17Mpa调节范围冲程：20～100%、频率：1～100%调节方式手动/自动(外部频率信号）泵头材质PVC隔膜材质PTFE复合膜进出口联结1/2"O.DPE功率/供电87W,220V/50HZ272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程计量泵附件（计量泵同品牌）四功能阀8只，1/2"O.D、材质：PVDF、背压：0.15Mpa流量监控器8只，1/2"O.D、材质：PVDF、频率：Max.100spm触点容量：36VAC/DC100mA※压力传感变送器4套，设备配套9-5自动化料器（氯酸钠溶解器）数量1套制备量100Kg/次容积500L配置成套供货进水电磁阀1只，1-1/2"、材质：PVC、供电24VAC、1.04Mpa液位计1只，一体式、测量范围：1.25m、精度：3mm分辨率：0.5m、盲区：5cm、波束直径：5cm、供电：24VAC、输出：4-20MA及4个SPST/1A、化料输送泵1台，耐腐耐磨离心泵控制箱1只，现场时控手动/自动操作、液位显示声光报警出液管手动球阀1只，DN25给水管手动球阀1只，DN329-6氯酸钠溶液储罐数量2套※材质HDPE或PPH净容积5m3272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程壁厚≥10mm外形φ1840，h＝2370配置：成套供货超声波液位计2只，一体式、测量范围：0-2.5m、精度：±0.2%分辨率：0.5m、盲区：10cm、波束直径：5cm输出：4-20MA、供电：24VDC液位指示器2根，现场可视指示液位出液过滤器2只，DN50、透明PVC氯酸钠出液管手动球阀2只，DN259-7盐酸溶液储罐数量2套※材质HDPE或PPH（外部加固材料需考虑耐酸防腐蚀措施）单罐净容积5m3壁厚≥10mm外形φ1840，h＝2370配置：成套供货，带液位指示超声波液位计2只，一体式、测量范围：0-2.5m、精度：±0.2%分辨率：0.5m、盲区：10cm、波束直径：5cm输出：4-20MA、供电：24VDC液位指示器2根，现场可视指示液位出液过滤器2只，DN50、透明PVC盐酸溶液出液管手动球阀4只，DN259-8离心式卸酸泵数量2套272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程类型磁力驱动离心式流量12.5m3/h扬程0.2bar材质泵壳/叶轮：PP、轴：陶瓷连接DN40/DN25电机0.75Kw、IEC80-3-50-220/380V-2900RPM附件启/停电控箱9-1水射器组件（发生器同品牌）数量4套类型文丘里※口径≤DN100※工作水耗≤20m3/h工作水压≥0.35Mpa进水组合接点压力表0～1.0Mpa,钽隔膜手动球阀DN100、PVC/EPDMY型过滤器DN100/透明PVC9-13酸雾吸收器1套9-11风向标1套9-9防护用品数量1套安放位置设置于加氯间外部，防毒面具应严密封藏，以免失效附件按GB11984-2008配置，含防毒面具、呼吸器、防护服、手套、靴子等9-10工具箱（抢修器材）数量1套安放位置设置于加氯间外部272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程附件按GB11984-2008配置，内含扳手，抢救担架等9-12现场控制柜数量1套主要功能A.发生器及投加系统各设备供电分配/状态指示B.化料器/各储罐液位指示C.发生器故障声光报警D.卸酸泵启/停控制E.远期预留及同上位控制系统输入输出信号接口9-2二氧化氯报警装置数量1套报警范围1~5ppm（分5级设定）响应时间≤30s恢复时间5分钟安装方式壁挂式防护等级IP549-3二氧化氯余氯分析仪1套9-4二氧化氯泄露检测仪1套9-13安全喷淋装置1套，含洗眼器，加氯间外部注：※上述“设备清单”不得被认为是详尽无遗的，无论规定与否，投标方及供货商须提供所有业主未提及的必要的元件、器件、附件、配套设备和相应材料，并在投标文件报价中一一列明。提交资料：提供以上设备和所有与设备附属的技术文件和图纸资料。（1）提供加氯系统的平面布置图、剖面图、系统图及细部详图。（2）提供设备安装图和详细描述系统、设备原理、性能、材料的技术资料、氯加压水与背压水的关系曲线。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程（3）全部设备的详图及说明，明确安装尺寸、土建要求、工艺间联系等。（4）设备安装．运行、保养和维护手册。（5）设备合格证书和测试报告。（6）投标商认为必须提供的其它技术资料。2.19.4备件承包商应提供设备安装验收后，两年正常运转所需要的足够的备件和易损件，还应提供必要的特殊工具。承包商应在投标文件中附备件和易损件清单，并注明其品种、数量和清单供业主审查。备件易损件的价格应计入投标报价中。备件和易损件的包装和保护应能保证其长期存放而不变质，且应有明显标志，易于识别。2.20除臭设备2.20.1概述※除臭系统的招标为系统功能性招标，排放臭气必须满足项目环评批复要求。除臭系统集成商必须对系统的整体性能负责。除臭系统主要是处理配水井、格栅、沉砂池、生物池缺氧、厌氧区及污泥系统等区域产生的大量恶臭气体，※要求臭气排放浓度和臭气排放速率达到《恶臭污染物排放标准》（GB14554-93）中的表2排气筒高度15m的排放标准，排放筒臭气浓度应满足《城镇污水处理厂污染物排放标准》（GB18918-2002）中一级标准要求。为保证除臭系统的处理效果，除臭设备制造商应满足以下要求：(1)具备相应制造能力和供货能力的（制造商或代理商）独立法人；(2)※除臭设备制造商具有15年及以上生物除臭设备生产制造经验，提供合同及用户证明文件。(3)※投标产品制造商均应获得ISO9001及ISO14001质量认证证书。(4)制造商应具有售后服务站或网点，以保证服务及时性（提供设有售后服务机构或注册有分支机构的证明材料或承诺书）。(5)投标人或其投标产品制造近三年内（2015年至今）承担过至少1项单套处理风量大于10000m3/h（含10000m3/h）的生物除臭装置系统工程业绩，并提供相应的用户证明文件复印件及合同复印件。（6）※设备厂家必须自行复核除臭系统的处理量、管道布置是否满足排放要求，并作出相应调整设计。※（7）提供排放口在线监测系统，272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程监测氨、硫化氢及相应环保要求的臭气数据，并将自动上传监测数据。2.20.2供货范围供货范围包括设备基础1米范围内的所有设施。内容包含（但不限于）：生物除臭系统、阀门、风机、水泵、支墩、及可靠运行所需的相关检测仪表、附件、紧固件、备品备件、就地控制箱和接线箱以及所需电缆、管道管件、支架、排放管、防雷接地装置及其他必须的所有设备，相关部件的采购（制造）、安装、调试、技术服务和质量保证等。序号设备名称技术要求单位数量材质备注一1#生物除臭系统（处理污泥系统臭气）1生物滤池Q=1200m3/h，※尺寸：3.1m×2.6m×3.0m座1不锈钢瓦楞板合建2预洗池Q=1200m3/h，※尺寸：1.0m×2.6m×3.0m座1不锈钢瓦楞板3离心风机Q=1200m3/h，全压=2200Pa，IP55，含隔音罩，N=2.2kw台2玻璃钢1用1备4循环水泵Q=2.5m3/h，H=36.5m，IP55，N=0.55KW台2过流不锈钢3041用1备5控制柜含plc及触摸屏，IP55，柜体材质SS304台1不锈钢3046排气管及支架风管DN400mm套1管道SS304；支架：碳钢防腐7水箱1000mm*1000mm*800mm台2玻璃钢8干簧管高、低液位开关与除臭系统配套套1SS3169排放口在线监测系统臭气排放点在线监测，并接入厂区中控室套1二2#生物除臭系统（处理配水井、格栅、沉砂池、生物池臭气）272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程1生物滤池Q=8300m3/h，※尺寸：6m×4.1m×3.0m座1不锈钢瓦楞板合建2预洗池Q=8300m3/h，※尺寸：1.3m×4.1m×3.0m座1不锈钢瓦楞板3离心风机Q=8300m3/h，全压=2200Pa，IP55，含隔音罩，N=11kw台2玻璃钢1用1备4循环水泵Q=4m3/h，H=36.5m，IP55，N=1.1KW台2过流不锈钢3041用1备5控制柜含plc及触摸屏，IP55，柜体材质SS304台1不锈钢3046排气管及支架风管DN600mm套1管道：SS304；支架：碳钢防腐7水箱1000mm*1000mm*800mm台2玻璃钢8干簧管高、低液位开关与除臭系统配套套1SS3169排放口在线监测系统臭气排放点在线监测，并接入厂区中控室套1二、收集管路10收集风管除臭系统1m范围内风管批1不锈钢2.20.3技术要求2.20.3.1一体化生物滤池（1）生物除臭系统由引风机、生物滤池、预洗池、生物处理循环水系统、控制系统、排气管等组成。（2）滤池为固定式全封闭结构，采用不锈钢瓦楞板制作，适用于各类腐蚀环境。（3）生物处理填料与微生物相容性好，有利于多种微生物生长，并形成生物群，生物填料耐生物腐蚀能力强，使用寿命长。（4）除臭系统的控制系统采用全自动控制，调试好以后原则上不需要现场人工操作。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程（5）※填料应有足够的机械强度和优良的稳定性；填料层的压力损失为800～1000Pa；填料使用寿命大于十年，十年内不需要进行填料更换。填料材质为以炭质为主的多级配复合填料，比表面积须大于400m2/g（必须有经过国家权威机构检测的报告）。填料颗粒平均直径5-10mm，具有良好的保湿性和透气性，要求填料表面为亲水性、空隙率高，通透性和结构稳定性高，抗酸碱腐蚀性好，耐压实，微生物易附着，填料本身对人体无害，不会造成二次污染，具有缓慢释放营养功能。填料应适宜于处理0℃～40℃的废气。（6）※生物处理微生物应为混合微生物，能处理含有多种成分的复杂臭气；微生物的驯化时间不大于10天。微生物为生物除臭的核心部分，菌种的好坏直接影响到处理效果，因此制造商或技术依托单位必须有菌种筛选、改良、发酵能力，并有菌种分离、接种、保藏等必需的设备设施，以提供满足实际需要的菌种。提供以上要求的证明文件，无法提供相关技术成果及微生物研究能力证明的投标人将不被接受。（8）填料支撑板采用玻璃钢材料，保证足够的刚度、强度及耐腐蚀性。（9）预处理和生物处理单元的储水槽内设置自动补水、溢水水封装置及放空、排污装置。※（10）除臭系统的进出风口分别设置进气采样口和净化后排气采样口，方便采样和检测。处理后臭气排放口配置在线监测仪表，监测氨、硫化氢及相应环保要求的臭气数据，并将自动上传监测数据。※（11）检验：中标人负责市环境保护检测站对除臭系统的运行效果进行检测，检测结果是除臭系统验收的重要依据，费用由中标人承担。排气筒臭气浓度应达到《城镇污水处理厂污染物排放标准》（GB18918-2002）大气污染物排放一级排放指标。2.20.3.2离心风机本工程所用产品需由通过ISO认证并具有生产许可证的厂家按国标系列化生产，每件（批）应有产品合格证和产品使用说明书。（1）总则：产品具有标准化的外观、运行、维修、备品备件以及制造商的跟踪服务，所提供的设备必须是一个制造商的最终产品。同时带为安全、有效、可靠运行所需的附件、紧固件和必需的备品备件、各项说明书和专用工具也必包括在供货清单之内。（2）相关标准：一般用途离心通风机技术条件GB/T13275-1991通风机基本型式、尺寸、参数及性能曲线　GB/T3235-1999272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程（3）性能要求1）提供的风机应具有高效、节能、防腐蚀、低噪声、寿命长的特点。采用变频高速方式，风量可调。2）除臭系统引风机需与对应除臭设备配套供应。风机额定风量以20℃、湿度为65%为准，总绝对效率应不低于80％。3）排风机压力应满足包括以下方面的压力损失a考虑臭气收集风管的管道风压损失；b生物除臭系统阻力；c处理后尾气至排放筒排放口的风压损失。4）需适应于腐蚀性空气条件下的长期24小时连续运行。5）引风机必须设置防振垫，隔振效率应≥80％。6）排风机与进风阀应设置弹性接头（柔性连接），避免风机的正常震动影响风管及除臭设备。该进风阀的调节范围为50-100%。（4）引风机参数1）品牌：采用国内知名品牌，投标方提供2）材质：玻璃钢3）防护等级IP55，电流380V、3相、50HZ，F级绝缘，B级温升4）引风机需加装隔音箱，隔音箱材质：玻璃钢5）风机额定风量以20℃、湿度为65%为准，总绝对效率不低于80％，整机使用寿命≧15年，皮带、轴封等易损件除外6）风机与进风阀设置弹性接头（柔性连接），避免风机的正常震动影响风管及除臭设备2.20.3.3循环水泵（1）泵在整个运行工况条件下，可以运行平稳、无振动、无气蚀，其在满负荷条件下运行的噪音等级为在离其1米远处小于或等于75dBA。（2）泵在连续满负荷运行条件下，电机及各部轴承与密封结构等的温升不大于35℃。（3）电机有足够的额定功率，当泵在其特性曲线的任何一点上运行时，电机都不会超负荷。（4）水泵的密封性能（单端面机械密封）应良好。（5）电机电源：AC380V/50Hz/3P，防护等级IP55，材质：304不锈钢。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程2.20.3.4电气自控要求系统设备装置具备就地/远程控制的功能，系统设计自动化程度高，安全性好，操作方便的特点。系统采用PLC控制。系统分手动和自动两种控制方式。自动运行模式下系统通过各项检测数据按设定程序自动调整各装置运行状态，系统稳定可靠，无须人员值班守护。除臭系统的运行方式可以连续24h/天运行，也可以满足间歇运行的需求。电控柜置于现场，外壳材质SS304不锈钢（≥2mm），防护等级IP55，以方便现场操作。控制系统元器件要求：（1）对PLC的要求：采用知名品牌。PLC的I/O点应考虑20%备用点。（2）对触摸屏的要求：采用知名品牌，屏幕尺寸≥10英寸。（3）通用电气元件：采用知名品牌。（4）电气设备防护等级不低于IP55。2.20.4设备安装投标方负责整套设备的安装，在全部设备安装完毕，投标方应进行全套设备现场测试，测试内容及测试结果应满足标书的各项技术要求，并得到业主工程师的认可。2.20.5备品备件投标方应提供随机备品备件和专用工具以及正常运转12个月所需备品备件。所有的易损件和备件应有互换性。易损件和备件的包装保护，应能保证其长期存放而不变质，且应有明显标志。2.21滤池用滤板、滤头、滤梁净水工艺设备包含V型滤池内滤头、滤板、滤梁等产品。※承包商提供的净水工艺设备应自己生产，并应附上用户证明文件，需提供用户业绩证明，供业主审核。2.21.1供货范围※滤板、滤头、滤梁应包括（但不仅限于所列）滤板、滤头、滤梁等。2.21.2设备清单序号名称规格(mm)单位数量备注1气水反冲滤头DN20缝隙面积3cm2/个个25920材质：ABS2预制滤板L*B*H=1140x1050x100块360材质：钢筋砼3预制滤梁L*B*H=3330x110x250根108材质：钢筋砼272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程4不锈钢压块680x70x10块432材质：不锈钢5预埋地脚曙栓M16L=300含配套螺帽套864材质：304不锈钢6聚氨酯密封聚氨酯m30.962.21.3技术参数工作场所滤池环境温度-10～55℃工作时间允许24h/d连续运行或间歇运行使用环境室内、室外均可2.21.4一般要求2.21.4.1滤头滤头组成滤头由滤水帽、进水管、叠盖螺帽、密封圈、拼紧螺管等组成，滤柄外套预埋于混凝土滤板中，并带有内螺纹，滤板厚度100mm。主要技术参数指标技术参数技术指标主要材料ABS预埋套管长度100mm滤头长度350mm平均缝隙面积3cm2~0.3cm2滤帽形状半球形橡胶垫圈采用材料为无毒天然橡胶质量标准滤头套管预埋准确、无遗漏、无倒位差错，滤头缝隙均匀无残缺和毛刺等缺陷，表面光滑，无明显杂质，无裂缝、凹凸、气泡等影响使用功能和质量与美观的缺陷。2.21.4.2预制滤板滤板采用钢筋混凝土结构，规格1140x1050mm，滤板厚度100mm。滤板钢筋采用φ10mm螺纹钢双层双向布置。原材料272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程原材料名称技术要求水泥标号425普通硅酸盐水泥碎石公称粒径5~25mm碎石，针、片状含量（重量计）不大于15%，含泥量不大于1%，无有害物质，颗粒级配符合要求砂中细天然砂，粒径0.5~2.5mm，颗粒级配符合要求，含泥量不大于3%，无有害物质混凝土C25级配要求钢筋GB13014-91余热处理钢筋模具采用钢模保证滤板平整度和足够的力学强度，制作混凝土应充分振捣密实。生产工艺标准钢筋骨架制作按图纸规格标准及保护层要求，保证钢筋落料规格准确，扎丝牢固，安装定位准确，每块滤板其水平误差不得大于±1mm，单格滤池组装滤板时，其水平误差不得大于±3mm；各滤池之间水平误差不大于±5mm。滤板浇制时，应预埋滤头套管。2.21.4.3预制滤梁滤梁采用钢筋混凝土结构，规格3330x110x250mm，滤梁中的预埋件按照设计图中所提供的数量和位置布置。原材料原材料名称技术要求水泥标号425普通硅酸盐水泥碎石公称粒径5~25mm碎石，针、片状含量（重量计）不大于15%，含泥量不大于1%，无有害物质，颗粒级配符合要求砂中细天然砂，粒径0.5~2.5mm，颗粒级配符合要求，含泥量不大于3%，无有害物质混凝土C25级配要求钢筋GB13014-91余热处理钢筋预埋螺栓304不锈钢预埋钢板304不锈钢模具272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程采用钢模保证滤梁平整度及梁上预埋螺栓准确，保证钢筋和足够的力学强度，制作混凝土应充分振捣密实。生产工艺标准滤梁厚度误差不得大于±2mm，水平误差不得大于±2mm，滤梁长度偏差0～-8mm。预埋件必须与滤梁上钢筋焊接牢固，位置准确。2.22滤料2.22.1概述※制造商应有10年以上该设备制造资历和5个以上类似处理能力的成功运行的业绩，并提供相应的用户证明材料。若在重庆地区具有成功运行的业绩，需提供用户业绩证明。2.22.2供货范围※供货范围包括滤池内设有的1500mm厚的均质石英砂滤料层和100mm厚的承托层。2.22.3设备清单及技术参数7-35均质石英砂滤料数量680m3厚度1500mm规格d1.2~2.4mm，K80≤1.4安装位置滤池环境条件水下，-5～50℃，PH：6～87-33砾石承托层数量22.8m3厚度50mm规格d2.0~4.0mm安装位置滤池环境条件水下，-5～50℃，PH：6～87-34砾石承托层数量22.8m3厚度50mm272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程规格d4.0~8.0mm安装位置滤池环境条件水下，-5～50℃，PH：6～8注：1、上述清单不得被认为是详尽无遗的，无论规定与否，卖方应提供所有业主未提及的必要的配套设备和相应材料，并在投标文件报价中一一列明。2、投标材料数量由投标人计算成以吨为单位的数量（应考虑各种损耗）。3、投标人在投标中必须列出货重量、单价（元/吨）及总价，并出具保证能满足石英砂滤料在经过反冲洗排水刮出表面轻物质和小于指定下限粒径颗粒后各自达到设计所需的铺装高度和数量（m3）的正式保证书（函）。若中标人投标供货量少于实际需用量，中标人应在7日内将缺量运至施工现场，并承担全部费用、赔偿招标人相关经济损失的责任。2.22.4技术要求1、天然石英砂（海砂）（1）必须选用天然石英砂，海砂筛选而得，不得破碎加工，滤料外型接近于球状，表面比较粗糙颜色棕黄色。（2）有效粒径d=1.1~1.5mm，粒径级配K80≤1.4。小于指定不限料径的不得大于3%，大于指定上限料径的不得大于2%（百分率按质量计，下同）。（3）密度2.55～2.65t/m3，堆密度≤1.58t/m3。（4）石英砂滤料具有足够的化学稳定性，在使用过程中，滤料不致发生溶解现象，要求机械强度：破碎率≤0.12%；磨损率≤0.04%；含泥量≤0.17%；盐酸可溶率≤0.2%；SiO2含量≥98%；灼烧减量≤0.5%；密度小于2g/cm3的轻物质含量不得高于0.2%。（5）石英砂滤料浸出液不得含有毒有害物质。（6）以上未说明部分按标准《水处理用滤料》CJ/T43-2005执行。2、承托层（1）承托层材料为砾石，呈类圆形、无裂纹，天然河卵石或海滩卵石，经人工洗选。（2）承托层总厚度为100mm，分为二层，从上至下其粒径分别为2～4mm、4～8mm，与其相对应的厚度均为50mm，2种规格数量均各为27m3。（3）在各种粒径范围的砾石承托层材料中，小于指定下限粒径和大于指定上限粒径的均不大于3%。（4）密度≥2.50t/m3，堆密度≤1.85t/m3。（5）含泥量≤1%；272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程（6）盐酸可溶率≤5%；（7）以上未说明部分按标准《水处理用滤料》CJ/T43-2005执行。2.23滤池用空气压缩机2.23.1概述※承包商提供的空气压缩机机组应采用先进技术的产品。制造商应有20年以上该设备制造资历，同时提供对该设备在过去5年中使用5个以上的成功工程实例，并应附上证明文件。2.23.2供货范围※投标人应提供保证系统安全、稳定、可靠运行的全套设备、辅助及安装附件。设备主要组成部分及供货范围（不限于此）：装配完整的空气压缩机系统、电机、冷干机、空气罐、过滤器、仪表、油分离器、减压阀、温控阀、自动排水阀、空气管路和气源分配器，以及所有连接附件、地脚螺栓。总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。2.23.3设备清单及技术参数1空气压缩机数量2套工作条件工作介质空气工作环境室内工作地点海拔工程滤池反冲洗泵房/黄海高程219m大气压(平均值)0.989barabs※性能（单台机组）排气量1.25m3/min排气压力10bar电机功率（kW）11绝缘等级F※防护等级IP54电机电源380V/50Hz272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程电机效率应满足GB18613要求传动方式皮带传动冷却方式风冷使用环境温度(℃)0℃～40℃润滑方式润滑油润滑噪音值（Db(A)）≤75润滑油消耗量＜10(L/年)空气过滤器滤芯使用寿命≥8000小时油汽分离器芯使用寿命≥8000小时油过滤器滤芯使用寿命≥8000小时供气含油量＜2ppm机壳材质HT-200电控方式PLC主要附件：管道过滤器设备数量2套处理气量：1.25m3/min工作压力：1.0Mpa出气含油量：≤1ppm出气含尘量：≤1μm排污方式：自动排污+手动滤芯：8000小时设备数量：2支处理气量：24L/S工作压力：1.0Mpa油雾过滤器设备数量：2套处理气量：1.25m3/min工作压力：1.0Mpa272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程出气含尘量：≤0.01μm出气含油量：≤0.01mg/m3排污方式：自动排污+手动滤芯：8000小时储气罐设备数量：2套容积：1m3工作压力：10bar材质：碳钢其他配齐全套连接法兰、安全阀、压力表、泄水阀等。注：※上述“设备清单”不得被认为是详尽无遗的，无论规定与否，投标方及供货商须提供所有业主未提及的必要的元件、器件、附件、配套设备和相应材料，并在投标文件报价中一一列明。2.23.4技术要求A.空气压缩机为全密封双螺杆式，用于气动装置等的气源。须采用标准、定型的产品，并有完整的系列数据和技术说明。B.空气压缩机及附属设备应运行可靠、平稳、操作简单，便于维护。正常情况下运行，噪声应小于75dB(A)，使用寿命10年以上。C.压缩空气过滤器过滤后的空气品质应符合ISO8573-1：等级1.4.1。即粉尘颗粒尺寸小于0.1μm,最大浓度小于0.1μg/L,最大压力露点为3℃，最大含油浓度小于0.01μg/L。上述要求为最低要求，空压机的性能指标应与气动装置和环境条件相适应，保证气动装置或仪表等用气设备不因压缩空气的质量而受到影响，或导致设备的使用寿命降低。D.所有设备应配置可靠的过载保护和安全装置。E.空压机排气量及压力应能满足所有气动闸门和阀门工作的需要。F.空气压缩机附属设备应包括储气罐、冷干机，以及其它所必需全套附属设备和附件。G.储气罐容积应带自动排水装置。还应包括从空压机至每个气动阀门之间所有管道、管件、阀门以及就地配电控制箱等。H.272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程储气罐的设计、制造、检验和验收应按照中华人民共和国现行的规程、规范和标准进行。投标人应提供相关资料并协助办理压力容器等相关验收手续。2.23.5结构和材质空压机壳体ASTMA-278Class25转子锻钢AISI1045(DINC45N)轴AISI1045(DINC45N)消音罩镀锌钢管路AISI304所有安装附件化学地脚螺栓镀锌钢2.23.6配套电控箱2台空压机配套1个电控箱（一控二、自动切换）及电控箱安装支架。电控箱除应满足空压机自动运行及所需的压力等相关信号检测装置外，还应向配套的冷冻干燥机等附属用电设备提供电源。电控箱的技术要求：(1)电控箱内主要电气元件：断路器、接触器、电机综合保护器、转换开关、按钮、指示灯（LED光源）等。主要元件的电压、电流等级应与所控设备匹配，并应留有余量，且均采用知名产品。柜内塑料元件应无卤素，CFC，阻燃，自熄。(2)电控箱为不锈钢外壳，防护等级IP42，并配1.2米高不锈钢安装支架等附件。(3)每台电控箱进线电源为一路380V/220V三相五线制电源，电控箱内部所需的控制电源在箱内自行解决,控制电源为交流220V。若需其它标准的控制电源应在箱内自行变换取得。(4)电控箱应具有短路、过载、断相及设备配套的各种特殊保护功能。(5)电控箱设手动/自动控制转换开关。手动时在电控箱上手动操作控制，自动时根据储气罐压力参数自动控制空压机的运行。(6)电控箱应配置PLC控制器，所配PLC应自带通讯接口，通过采用满足全厂自控系统总体要求的接口及协议同全厂自控系统进行通讯。无源触点触点容量：220V，5A。(7)电控箱要求详见电气设备技术规格数据表。2.23.7质量执行标准《ISO1217-C-1996性能验收标准（国际标准）《AnnexC-1996性能验收标准（国际标准）》272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2机械工程《GB/T4980-1985容积式压缩噪声声功率级的测定——工程法》《GB/T15487-1995容积式压缩机流量测量方法》《GB150——98钢制压力容器》《GB10892-89固定的空气压缩机安全规定和操作规程》《JB/T6431-92容积式空压机用灰铸铁伯技术条件》《国际电工标准（IEC标准）》272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程3电气工程招标文件组成部分：设计图纸、设备招标技术规范（包括设备参数、功能描述及主要设备材料表）招标为系统功能性招标，设备供货不限于主要设备材料表。3.1工程概况工程设计：现状：肖家河污水厂现状为2万吨/日，电源按两路10kV电源设计，实际进线电源为一路10kV电源，一期高压柜采用环网柜，采用单母线不分段接线形式。现状污水厂设置两台变压器，变压器容量一台为400kVA，另一台为315kVA，其中315kVA变压器备用。1、负荷等级：重庆市肖家河污水厂工程属城市污水处理工程。原规模2万m3/d，本期扩建6万m3/d，扩建完成后总规模8万m3/d，若中断供电，将给城市居民生活造成严重影响。为保证水处理厂连续、可靠地运行，确定该污水处理工程电源负荷等级为二级负荷。2、本工程污水厂两路10KV电源一路由10KV回兴变电站引来，第二路电源由10KV黑石子变电站引来，两回路电源为一用一备，每路电源均应能承担全部负荷的100%运行，线路选择按终期负荷考虑。3、本工程污水厂引两路电源，两路10kV线路供电，电源均由上级变电站引来，每路电源均应能承担全部负荷的100%运行。肖家河污水厂供电电源采用10kV，自建10kV专用变配电站。4、高低压供电系统结线型式及运行方式：高压系统两路电源互为备用，平时正常运行为一用一备，单母线分段运行方式。联络柜断路器闭合，两进线互锁。本期低压系统同高压系统一致，均为单母线分段运行方式，变压器两台一用一备。高、低压均采用放射式电缆配电。至各主要构筑物二级配电系统的动力电源一般均为二路，分别由一、二段低压母线各馈出一路电源，一用一备，以保障二级配电系统的可靠和安全。原一期、二期低压电源由本期提供，原高压负荷开关柜及变压器取消。4、变电站位置及容量：1）各电压等级配电系统描述A．10kV配电系统10kV配电系统主要包括全厂10kV配电系统以及直流操作电源组成,用电负荷为本期变压器各两台。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程B．低压配电系统本工程主要低压用电设备提升泵房、鼓风机房及生物池。其他的设备则功率小而且较分散，为节省线路损耗，保证电源电压质量，本期在厂区内鼓风机房装设两台变压器，一用一备方式，在加药间、脱水车间、高效池、滤布滤池等处设低压配电间,由各低压配电间给相应有关用电设备供电。低压配电系统采用单母线分段联络运行方式，母线系统采用（TN-S）系统。2）变电站位置：根据厂区工艺流程及总图布置，按变配电设备尽可能靠近负荷中心的原则将厂内配电系统划分为供电区域，以鼓风机房为中心设置变配电站，脱水车间、高效池设分配电间，两路10KV电源由鼓风机房配电间提供。鼓风机房设置两台变压器，为污水厂380V低压设备提供配电。原污水厂一、二期由本期低压配电回路提供两路0.38kV电源。原一期二期低压配电系统不变，进线调整为电缆下进线。3）负荷计算：负荷计算按本期规模6万吨/日计算。全厂总计算负荷为1301kVA。安装两台1600kVA10/0.4~0.23kV变压器，运行方式：一用一备运行。负荷率82.5%。为全厂低压设备提供电源满足要求，既可以节约基本安装电费，也可以节省变压器长期的运行费用，保证供电方案经济安全可靠运行。全厂配电中心设置在鼓风机房，设置有10KV高压系统，安装两台1600kVA10/0.4~0.23变压器，两台变压器一用一备。变压器负荷率82.5%，为低压设备提供电源。全部设备均为户内布置。6、电能计量装置：电能计量采用高压供电高压计量，在10kV配电系统进线处装设专用计量柜,以满足供电部门的计费要求。在厂内各级高、低压进线柜上还装设污水厂自用有功及无功电能表，供厂内成本核算用。办公楼及生活用电单独计量。功率因数补偿方式：本工程主要用电设备为鼓风机房和生物池，紧靠配电间，其它设备单机容量不大且分散，采用在低压侧集中补偿方式。7、操作电源及保护方式：操作电源：高压操作电源采用直流操作电源，直流电源屏选用微机控制内装免维护铅酸胶体电池的免维护直流电源屏。操作机构采用一体化弹簧操作机构，便于操作管理。高压采用微机综合保护装置，低压采用综合监测及仪表于一体的保护装置。低压采用综合监测及仪表于一体的保护装置，电动机采用电机综合保护装置，信号送至PLC。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程8、电动机起动控制方式厂内大于22kW的电动机采用软启动方式，根据需要部分设备采用变频控制，其它低压电机均为全压直接起动。主要电机控制方式采用PLC集中控制和机旁手动控制两种方式。9、继电保护低压潜水泵电动机除常规保护（短路、过负荷等）外，还设有漏油、渗水及湿度等特殊保护。低压进线总开关设过载延时、短路速断保护。低压系统智能电量仪表可定时或实时采集并向主机传输数据（电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能等）。10设备选型1)10KV高压开关柜高压开关柜选用中置式金属铠装封闭开关柜，柜内配用真空断路器和直流弹簧操动机构。保护装置采用微机型智能保护元件。2)选用环氧树脂浇注干式变压器,接线方式采用D.Yn11接线组别3)低压配电屏低压配电屏选用单元分隔式固定型低压开关柜,柜内选用抽出式断路器和电器元件。4)软启动装置选用专门针对水泵电机的并具有多种保护的软启动装置。5)·变频装置选用专门针对水泵电机的并具有多种保护的变频装置。所有的电机运行设备均采用手动和自动两种控制方式，设有手动和自动选择开关，当开关置于手动状态时，可在机旁或控制柜上控制，主要在安装调试和设备检修时使用；当开关置于自动时，可根据工艺流程在PLC上进行单元自动控制，亦可在中控室进行程控和远控，正常时均采用自动控制方式。在低压电源引入建（构）筑物的配电箱进线处和变压器低压侧均装设过电压保护器。所有现场就地箱防护等级要求IP65及以上；电缆进出线一般采用下进下出方式。3.2工作范围272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程本章节规定了污水厂处理工程的所有电气设备及各电气设备间动力、控制部分电缆的连接，卖方应负责所有设备的供货、设计、制造、安装、试验及试运转，包括但不限于如下内容：1、低压开关柜，包括单元隔离式低压开关柜、动力配电柜2、设备现场控制柜(箱)3、电源检修箱4、设备现场按钮盒5、母线槽6、电缆（交钥匙系统）投标商应将整个全厂系统作为一个整体考虑，最终实现：满足设计要求，实现污水厂正常运行的系统工程。以下内容不属本合同范围，但与本合同存在分界点接口关系，卖方有责任向有关卖方索取相应地接口资料，并相应地提供本合同范围内接口设备的资料，以便协调、完成各设备的接口工作。1、各构筑物内部照明系统的供货及安装2、厂区照明系统的供货及安装3、构筑物防雷保护系统的供货及安装4、室内、外电缆沟及沟内电缆支架的供货及安装。3.3通用技术要求开关柜厂家最低要求：注册资金不低于5000万人民币，年产品销售额不低于1亿人民币3.3.1环境条件所有设备应适合下列条件下使用户内设备：温度：0～45℃，湿度：0～90%（无凝露）户外设备：温度：-20～60℃，湿度：0～95%（无凝露）污秽等级户内Ⅱ级3.3.2.接地10kV为中性点不接地系统。0.4kV为中性点直接接地系统，同一建构物内采用TN-S系统，全厂采用TN-C-S系统。3.3.3.防雷、过电压保护装置272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程承包商应按照IEC标准及国家有关规范的要求，在做好系统屏蔽、接地和等电位连接的同时，还须根据系统特性及使用要求提供完整、可靠的防直击雷、感应雷及过电压保护系统，以防止雷击或浪涌电压对系统的损坏。产品需具有重庆本地相关部门的有效准入证。承包商具有安装资质。同时，建议投标产品通过认证，并符合IEC61643-21：2000标准及GB50057-2010标准；为减少备品备件和后期维护方便，卖方采用的品牌产品不得多于两家。3.3.3.1供电系统1)应在变压器引入建筑物室内低压配电屏的母线上装设Ⅰ级试验的交流电涌保护器，以有效抑制远端直击雷对工厂供电系统的威胁，并确保供电系统的安全。Ⅰ级试验的交流电涌保护器的技术参数须符合如下要求：交流最大持续工作电压：255V每线雷电冲击电流(10/350μs)：25KA暂态过电压耐受能力：335V/5sec续流抑制/选择性：预期续流到25KArms时，32A熔丝不跳电压保护水平：≤1.8KV导线连接：双端子设计，适合并联和串联(V形)响应时间：≤100ns2)应在低压配电屏交流电源线路引入室内各设备配电箱配电柜处装设Ⅱ级试验的交流电涌保护器，以有效抑制感应雷对工厂供电系统的威胁，并确保供电系统的安全。Ⅱ级试验的交流电涌保护器的技术参数须符合如下要求：交流最大持续工作电压：275V标称放电电流(8/20μs)：20KA/线工作状态故障指示：绿/红电压保护水平：≤1.2KV响应时间：≤25ns3)对从低压配电室跨区引入中控室、各PLC控制站、各现场I/O控制站及现场仪表的交流供电电源，须在中控室总配电箱、各PLC控制柜和现场各I/O控制柜及现场仪表接线箱处分别装设Ⅰ级和Ⅱ级试验的交流电涌保护器，以保护中控室设备、PLC、I/O控制站设备及现场仪表等的供电安全。同时，现场仪表的交流电涌保护器应满足现场环境对防尘、防潮、抗冲击等要求。Ⅰ级试验的交流电涌保护器的技术参数须符合如下要求：交流最大持续工作电压：255V272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程每线雷电冲击电流(10/350μs)：25KA暂态过电压耐受能力：335V/5sec续流抑制/选择性：预期续流到25KArms时，32A熔丝不跳电压保护水平：≤1.8KV导线连接：双端子设计，适合并联和串联(V形)响应时间：≤100nsⅡ级试验的交流电涌保护器的技术参数须符合如下要求：交流最大持续工作电压：275V标称放电电流(8/20μs)：20KA/线工作状态故障指示：绿/红电压保护水平：≤1.2KV响应时间：≤25ns4)对从PLC控制柜或I/O控制柜跨区引入现场设备的直流供电电源，须在直流供电电缆的两端分别装设直流电涌保护器，以保护直流设备的供电安全。直流电涌保护器的技术参数须符合如下要求：直流最大持续工作电压：35V标称电流：10A每线雷击冲击电流(10/350μs)：2.5KA总雷击冲击电流(10/350μs)：5KA线-线电压保护水平：≤45V导线连接：弹簧压接响应时间：≤1ns3.4低压开关柜3.4.1设备制造标准IEC439-1《低压成套开关设备和控制设备》GB7251《低压成套开关设备》ZBK36001《低压抽出式成套开关设备》3.4.2运行条件、环境条件使用场所：户内环境温度：-15℃~+40℃272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程相对湿度：90%地震烈度：8级污秽等级：户内开关设备按Ⅱ级订货最大海拔高度：1000m电源条件电压：0.4KV+5%三相五线制，中性点直接接地频率：50HZ±0.5HZ（有时出现50-1HZ）3.4.3开关柜结构开关柜为交流380/220V，TN-S制全封闭固定单元分隔式户内成套配电装置，开关柜落地安装。开关柜空气断路器应配置旋转式操作手柄。柜内有加热单元，防止水的凝露。进线柜为母线上进线。出线柜为电缆下出线。开关柜采用铜质母线带绝缘护套。柜内塑料元件应无卤素、CFC、阻燃、自熄。材质：敷铝镀锌板外壳防护等级：IP4X柜体颜色：RAL7032或业主自定。3.4.4开关柜功能开关柜单母线分段接线，平时两段母线同时工作，母联合上。进线柜与母联柜不需电气联锁装置。开关柜所有测量、控制及保护信号均应送至自控系统。进线柜测量信号：三相电流、电压、出线柜大于10KW测量信号：单相电流。3.4.5开关柜主要技术参数额定工作电压：AC380V额定控制电压：AC220V额定绝缘电压：AC1000V额定频率：50Hz主母线额定电流：、5000//3200A272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程分支母线额定电流：63～630A开关柜0.4KV配电系统主结线，元件参数等详见图纸3.4.6柜体的电气方面1、母线柜体内母线系统分为水平母线和垂直母线，水平母线放置在柜体上部相对操作功能区和电缆接线区分隔的独立母线区，垂直母线放置在操作功能区左侧，采用与工作电压相匹配的环氧树脂类材料与操作功能单元隔离，以保护操作人员在操作和维修时的人身安全。母线条均采用高导电率的电解铜控制的铜排，全长截面均匀一致。母线系统按IEC标准设计成L1、L2、L3、N、PE五线制，N、PE线上在出厂时有预先钻出的安装孔和联接孔。2、内部接线所有大于100A的内部电力连接线采用铜排连接，小于100A的采用电缆线连接，电缆为符合IEC标准的冷拉型高导电率标准铜芯电缆线。大于160A的开关出线均有延伸铜排，并配有接线孔和8.8级螺栓，所有小电流一次出线均配有相应规格的端子。所有二次控制线与外部的连接是通过端子连接。3、标识所有一次回路铜排（包括出线处）均有明显相序、中性排、地排等标识。配有适量的触电防护标志、接地标识和其它设计要求的标识。3.4.7开关柜断路器要求框架断路器额定运行短路分断能力Ics>=50KA400/415V,进线框架断路器可测量下述电气参数（V、I、W、VAR、VA、Wh、VARh、Vah、Hz、）、功率因数、峰值系数，并具有脱扣和报警历史记录及主触头磨损等维护指示，须显示的文字均为中文。塑壳断路器额定运行短路分断能力Ics>=50KA400/415V,塑壳断路器故障短路电流应在60毫秒内切断，大于25倍额定电流的故障电流可在10毫秒内切断。3.4.8开关柜检测仪表要求1、进线柜、联络柜三相U、I、I0、P、Q、S、COSφ、Hz、272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程、正/反向有功电能、感/容性无功电能高精度计量。2、电容器柜三相相电压，三相电流，有功、无功功率，功率因率等。3、三相配出综合测量三相相/线电压，三相电流，有功、无功功率，功率因素及频率，有功电能，无功电能等。三相电流，三相电压，有功电能，无功电能。4、电动机出线三相相电流，电压，有功功率，无功功率，功率因素5种电量。标准CT接入。5、一般馈出线柜单相相电流，电压。标准CT接入，信号送至PLC注：所有开关柜除按要求安装智能仪表外，还必须在进线柜安装三相电流及电压指针仪表。3.4.9剩余电流式电气火灾监控探测器功能特点：多种保护功能：具有剩余电流保护、温度保护、过压保护、缺相保护、过流保护等。测量多种电参量：三相电压、电流、频率、功率、四象限电能和基波电能等。继电器保护输出：同时具有报警输出和脱扣输出两种保护功能。开关量输入功能:提供三路有源AC/DC220V输入，可连接消防联动信号或烟雾报警信号。报警记录功能:装置能够记录报警发生的时间、类型和参数，为消除配电故障提供依据。掉电保护功能:当监控装置处于报警状态时遇到断电情况，下次上电时仍然会保持断电前的报警状态，防止由于断电、复位等原因导致的报警无效的情况。技术参数技术参数指标网络三相四线/TN、TT系统272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程输入频率45Hz～65Hz电压额定值：AC100V、400V过负荷：1.2倍额定值（连续）；2倍额定值（持续1s）功耗：≤0.2VA电流额定值：AC5A/1A过负荷：1.2倍额定值（连续）；2倍额定值（持续1s）功耗：≤0.2VA剩余电流额定测量范围：10mA～2000mA,5倍额定值过载保护设定值范围I△n：30～1000mA，步长：1mA温度测量范围：0℃～120℃，保护设定值范围：40℃～120℃输出电能输出方式：集电极开路的光耦脉冲脉冲常数：10000imp/kWh通讯RS485通讯接口，CAN总线接口显示LED灯、LCD屏声音蜂鸣器开关量输入3路AC/DC220V有源接点输入开关量输出输出方式：2路继电器常开触点输出触点容量：AC250V/2A、DC30V/2A测量精度剩余电流、无功精度为1级，温度为±1℃，其他均为0.5级电源AC/DC85～270V；功耗：≤4VA安全性工频耐压：电源、电压输入回路、电流输入回路两两之间是AC2kV/1min电源与开关量输入回路、通信回路之间AC1.5kV/1min绝缘电阻：输入、输出端对机壳＞100MΩ环境工作温度:－10℃～＋45℃;存储温度:－20℃～＋70℃;相对湿度:5%～95%不结露;海拔高度:≤2500m272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程监控装置提供异步半双工RS485通讯接口，采用标准MODBUS协议，各种数据信息均可在通讯线路上传送。3.4.10软启动装置1、作用降低电机的起动电流，减少配电容量，避免增容投资；减小起动应力，延长电动机及相关设备的使用寿命；平稳的起动和软停车避免了传统起动设备的喘振问题、水锤效应；多种起动模式及宽范围的电流、电压等设定，可适应多种负载情况；完善可靠的保护功能，更有效地保护电机及相关设备的安全；2、特点A多种起动方式限流起动、电压指数曲线、电压线性曲线、电流指数曲线、电流线性曲线，并可在每种方式下施加可编程突跳起动转矩及起动电流限制。根据不同的负载，可选择相应的起动曲线，达到最佳的起动效果。独特的基础算法使得电机起动、停止更加准确、平滑。B先进的通讯功能配有RS485通讯接口，方便用户网络连接控制，提高系统的自动化水平及可靠性。内嵌Modbus标准协议，方便组态连接。C模拟信号控制用户可输入4—20mA或0—20mA标准信号，并可在操作面板上进行模拟量的上、下限设定，实现对电机起、停控制及报警。还可通过软起动器进行数据(压力、温度、流量等)的传输。具有4—20mA或0—20mA标准模拟信号输出功能。D强大的抗干扰性所有外部控制信号均采用光电隔离，并设置了不同的抗噪级别，适应在特殊的工业环境中使用。双参数功能软起动器同时具备两套不同功率电机控制参数，可控制两台不同功率的电机。多种停车方式可编程软停车、自由停车、制动刹车、软停+制动刹车。电源频率自适应电源频率50/60Hz自适应功能，方便用户使用。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程动态故障记忆最多可以记录15次故障。便于查找故障原因。完善的保护功能全程检测电流及负载参数，具有过流、过载、欠载、过热、断相、短路、三相电流不平衡、相序检测、漏电检测、频率错误等微机保护功能。E友好的人机界面采用LCD液晶显示面板，具有中英文两种显示界面，使编程及参数调整更加方便。故障及实时监控更加直观，提高了工作效率。3.4.11变频装置开环矢量变频器要求国际领先的无速度传感器矢量控制技术，采用DSP芯片为控制核心，保证产品的可靠性和对各种环境的适应性，功能强大，使用灵活。技术参数表输入输出特性输入电压范围三相380VAC±20%输入频率范围50～60Hz±5%输出电压范围0～额定输入电压输出频率范围0～600HZ技术特性控制模式V/F控制，无PG卡矢量控制，转矩控制调速范围开环矢量控制1:100稳速精度：±0.5%起动频率0.00～10.00Hz过载能力150%额定电流60S；180%额定电流10S；200%额定电流1S加减速时间0.1～3000.0s能耗制动能力制动单元动作电压：320～750V272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程直流制动能力直流制动频率：0～300HZ；直流制动等待时间：0～50s；直流制动电流：0.0～150.0%；直流制动时间：0.0～50.0s；频率设定方式模拟量给定、高速脉冲给定、多段指令给定、PID控制给定、485通讯给定自动电压调整当电网电压变化时，能自动保持输出电压恒定速度搜索起动实现对旋转中的电机无冲击平滑起动控制端子开关量输入端子标配8路输入，其中1路可作为高速脉冲输入（HDI）模拟输入端子标配2路模拟量输入，AI1:0～10V或4～20mA输入可选。AI2:-10V～+10V输入。开关量输出端子标配2路多功能集电极输出，其中1路可作为高速脉冲输出（HDO）。模拟输出端子标配2路输出AO1,AO2（0～10V或4～20mA可选）继电器输出标配2路继电器输出通讯接口RS485通讯提供RS485通讯接口，与外界RS485通讯，支持Modbus协议（RTU模式）故障保护加速过电流、减速过电流、恒速过电流、加速过电压、减速过电压、恒速过电压、母线欠压故障、电机过载、变频器过载、输入电源异常、输出缺相异常、整流模块过热故障、逆变模块过热故障、外部故障、通讯故障、电流检测故障、电机自学习故障、EEPROM操作故障、PID反馈断线故障、制动单元故障、厂家设定时间到达272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程键盘显示LED显示高亮LED数码管显示变频器的相关信息其他使用场所室内，海拔低于1千米，无尘、无腐蚀性气体和无日光直射环境温度−10～+40℃，40～50℃之间降额使用，每升高1℃，额定输出电流减少1%湿度5～95%（无凝露）海拔高度0～2000米，1000米以上降额使用，每升高100米，额定输出电流减少1%振动小于0.5g存储温度−40～+70℃3.4.12电容补偿柜低压功率因数补偿柜与低压开关柜并列放置，外形与低压开关柜统一，结构、表面、材料等要求也与低压开关柜一致。额定电压：AC380V额定容量：2X300KW极限分断能力：≥50kA可调时间间隔：10s～120s补偿容量：2X300Kvar工作方式：按照kVar进行循环投切（5~12步），具有手动和自动控制操作。低压电容的补偿柜，安装有自动功率因数补偿控制器，能分步实施按功率因数自动投切电容器组，面板上有综合电量表。低压功率因数补偿柜符合下列电气要求：－开关设备在电容器组通电时能承受浪涌电流－电容器组与开关连接处，开关开断电流不小于系统的故障电流－按照IEC269规定，当投入电容器组时，开关不能重合电容器防护等级：IP20（采用特殊防护措施后可达IP42）绝缘水平：Un≤660V时，为3kV损耗：≤0.2W/kvar（须提供国家权威检测机构试验报告）272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程温度范围：-25℃～+55℃（24小时平均最高+45℃，年平均最高+35℃，短时最高+55℃）连续过压（每日8小时）：1.1×Un最大允许工作电流：1.9×In湿度：≤95%运行海拔高度：≤4000米频率：50Hz或60Hz－电容器组必须有过电压，过电流保护、速断保护、欠压保护、缺相保护、拒动保护等－电容器允许在1.1倍额定电压和1.3倍额定电流下长期工作，电容器额定电压应不低于415V，电容器实测电容值偏差不超过标准值±10％1.全金属化聚丙烯膜的电容器组件为干式自愈性。2.电容器内部应有填充保护性气体，具有防火、防爆功能。3.电容器应内置熔丝，具有过电流、过温度、过压力保护。4.外置放电线圈，完全无放电电阻耗损，减少发热量。5.工作电压下的电容器单步投切容量不超过25kVar二、电抗器电抗率k=7%线性范围≥0.95Ln调整精度：-2%-+3%绝缘水平：Un≤1100V时，为3kV电抗器绝缘材料的级别要求为：H级、具有温度保护功能（125℃即动作）。电抗器为三相铁芯式电抗器，垂直摆放以利于散热和减小噪声三、自动功率因数控制器技术规范电源电压：90～550V）测量电压：90～550V目标功率因数设定：0.80ind～0.80cap重投入延时：10～600s分段运行方式：堆栈、普通、循环、优化272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程手动或自动设定所有控制参数控制段数：1～12运行温度：-20～70℃存放温度：-40～85℃湿度：≤95%安装方式：面板安装，开孔尺寸138×138mm防护等级：IP50（面板安装）温度量测：有内部温度传感器附有报警接点及报警记录功能独立的风扇继电器接点过电压等级：III输入连接方式：相对相或相对中性线不受CT极性影响不受相序影响CT变比：1～4000A，过载180A/2s触点开断电流AC：1000W/250VACDC：50mA/30VDC报警触点：1000W/250VAC测量功能电流、电压、功率因数视在功率、有功功率、无功功率电压总畸变率投入电容器段数开关动作次数记录电容器组温度报警记录谐波电流总畸变率谐波电压、电流频谱图段状态（固定、自动、不投）272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程报警功能电容补偿量不足、过补偿过压、欠压过电流、低电流、过温度谐波超过极限报警时间纪录3.4.13有源滤波柜1、说明：低压有源滤波装置柜与低压开关柜并列放置，外形与低压开关柜统一，结构、表面、材料等要求也与低压开关柜一致。低压有源滤波装置需由有源滤波专业厂家提供，并满足项目技术要求和规范，有源滤波器厂家必须拥有良好的相关行业设备运行业绩。该设备用于滤除谐波电流。2、使用环境（本套设备安装于户内）：海拔：≤1000米最高环境温度：+50℃最低环境温度：-30℃工作电压：380V额定频率：50HZ3、功能及技术要求1）采用标准GB12326电能质量电压波动和闪变GB14048.3低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器GB4208外壳防护等级（IP代码）GB50052供配电系统设计规范GB50054低压配电设计规范GB7251低压成套开关设备和控制设备GB/T12325电能质量供电电压允许偏差GB/T12326电能质量电压波动与闪变GB/T13422半导体电力变流器电气试验方法272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程GB/T14048.1-2000低压开关设备和控制设备总则GB/T14549电能质量公用电网谐波GB/T15543电能质量三相电压允许不平衡度GB/T15945-1995电能质量电力系统频率允许偏差GB/T16935.1低压系统内设备的绝缘配合第一部分：原理、要求和试验GB/T17626.2静电放电抗扰度试验GB/T17626.3射频电磁场辐射抗干扰度试验GB/T17626.4电快速瞬变脉冲群抗扰度试验GB/T17626.5浪涌（冲击）抗扰度试验GB/T18481电能质量暂时过电压和瞬态过电压GB/T3859.1半导体变流器基本要求的规定GB/T3859.2半导体变流器应用导则GB/T3859.4半导体变流器包括直接直流变流器的半导体自换相变流器GB/T4025人-机界面标志标识的基本和安全规则指示器和操作器的编码规则GB/Tl2325电能质量供电电压偏差IEC61000-2-4电磁兼容(EMC).第2部分：环境—第4分部分：工厂低频传导骚扰兼容水平IEC61000-4-7电磁兼容(EMC)—第4部分：试验和测量技术—第7分部分：供电系统及所连设备谐波和谐间波和测量和测量仪器导则IEC61642受谐波影响的工业交流电网、过滤器和并联电容器的应用DGJ08-100-2003低压用户电气装置规程DL/T1053电能质量技术监督规程JB/T2436.1导线用铜压接端头第1部分：0.5～6.0平方毫米导线用铜压接端头272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程JB/T2436.2导线用铜压接端头第2部分：10～300平方毫米导线用铜压接端头JB/T3085电力传动控制装置的产品包装与运输规程JGJ/T16民用建筑电气设计规范国家电网生(2009)133号国家电网公司电力系统电压质量和无功电力管理规定2）技术性能及要求有源滤波为分别为150A低压滤波补偿装置滤除谐波采用有源方式，实现谐波滤除，改善电能质量，提高电气设备的利用效率。低压有源滤波装置需经过国家权威机构检测，并在国内具有广泛的应用业绩（提供三年内的相关行业业绩证明），必须提供有源滤波装置型式试验报告、泰尔认证报告。3）柜内主要元件的技术规格要求有源滤波模块技术要求有源滤波模块需符合以下技术要求：能够根据负荷谐波电流的大小及的实际运行水平自动调整，动态治理谐波电流，改善电能质量；有源滤波器应以瞬时无功功率理论为基础进行有源滤波器的谐波和无功电流实时监测，有源滤波器需要有检测报告认定的滤波效率在95%以上。有源滤波器工作电压：AC380V士15%，工作频率：50Hz。有源滤波模块要求功率器件采用IGBT，其开关频率为20KHz实现动态补偿，其逆变系统，高可靠性，控制简单，技术达到国际先进水平有源滤波器模块要求能快速动态治理谐波，改善电能质量，300us内响应负载变化，全部响应时间小于20ms。MTBF(平均无故障时间)≥10万小时；有源滤波器功率损耗：≤自身功率的3%。有源滤波器噪音（距离设备1m远处）：≤60dB。过载能力250%（10ms）。可自动消除系统谐波，并不受系统阻抗影响，本装置功能不受下列因素的影响：电网阻抗的变化；要补偿的电流波形形状和电流变化的动态特性；对称或不对称负荷；272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程具备必要的保护功能，如当出现过温、电力电子模块过流时，系统能停止运行并能可靠发出报警信号，并提供故障代码表。控制器实现全数字化，液晶显示，具有通讯功能(装置提供RS-485接口)；DSP高速检测和运算，确保谐波检测和补偿控制精准有效；兼具智能监控功能，装置操控灵活，工作状态一目了然，故障自动诊断；滤波范围：有源滤波模块能够同时补偿从2次谐波到50次谐波全部范围内的奇次谐波；滤波效果：在额定负载下工作时，满足谐波电流畸变率THDi低于5％。单模块容量最大功率等级为200A，最小应小于等于30A以满足招标方对于不同容量的需求。并且不同容量的模块可以自由并联扩容；要求每台有源虑波模块有单独的控制器，并联工作时，当其中某台（或某几台）的控制器或内部其他元件发生故障不能工作时，其他有源虑波器应能继续正常工作而不需要人工干预。多台有源滤波模块并联时，加在主回路中的电流互感器应能共用一套。要求有源电力滤波器可以通过设置，实现滤波或同时滤波和无功补偿功能。求有源电力滤波器必须具有干节点信号，输出信号应包括滤波器运行、停止、满载限流。有源电力滤波器的防护等级为IP30。有源滤波器采用模块化设计，单面有源滤波柜可以根据现场谐波情况进行增容滤波模块；需提供通过型式试验报告和泰尔认证报告。4、资料提供3.1提供国家权威部门出具的成套设备检验报告及CCC认证报告。3.2提供全部技术文件，包括技术说明书和操作说明书、与装置相符合的原理图、安装图（其中图纸包括CAD文件）。3.3应提供设备的出厂试验报告。3.4应提供一张包括全部文件在内的文件清单，所有文件应有简洁完整的编号，图纸应符合标准规格。3.5低压无功补偿装置供货商应根据低压开关柜生产商提供的柜壳色标和预留的对接接口进行配合设计，确保无功补偿装置与低压开关柜能够完好拼接。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程4、售后服务4.1应指导和协助终端的安装调试，进行技术培训。4.2若发生问题，响应时间应在24小时之内，48小时内应及时到达现场。半月内向用户提交故障(缺陷)分析报告。4.3供货方对售出产品实行一年免费质保。3.5现场配电控制箱3.5.1总体要求现场控制箱设计箱体要求：采用不锈钢材料制作。可落地在不锈钢支架上安装或挂在墙(栏杆)上安装，附件及内部安装条均采用防潮防腐材质。前开门前维护形式，带有进，出线敲落孔，进线电源需加过电压保护；电缆进、出线按IEC和GB有关要求设计，防护等级IP65，安装用附件由卖方提供。周围环境：0℃到正45℃；相对空气湿度，40℃时50%；25℃时100%适用场所：可使用于恶劣的户外环境安装用附件由卖方提供。随机械设备配套的控制箱箱体采用不锈钢材料制作。可落地在不锈钢支架上安装或挂在墙(栏杆)上安装，附件及内部安装条均采用防潮防腐材质。前开门前维护形式，带有进，出线敲落孔，进线电源需加过电压保护；电缆进、出线按IEC和GB有关要求设计，防护等级IP65，安装用附件由卖方提供。加药、加氯以及刮泥机、沉沙池、鼓风机MCP、脱水机整个配套系统、除臭等随成套设备自带PLC系统及其他需要接入PLC系统的设备，必须具有能够支持MODBUSRTU通讯协议的RS485通讯接口，并且设备的MODBUS协议站点、波特率（1200-19200bps区间可调）等通讯设置可更改，并满足最终系统接口要求。此要求也适合随工艺设备配套来的现场控制箱（如轴流风机、电动阀门、粗细格栅除污机、内回流变频电机、脱水机、输送机、吸泥机、空压机、加药设备、沉砂池配套等）潜水泵、推流器、搅拌机等还应设置有现场端子箱，转接设备的供电电缆和控制电缆。其中加氯加药系统成套设备必须具备下述三个功能要求，系统能在下述三个功能中进行切换：（1）现场手动功能，操作人员在加氯加药成套设备控制柜上手动调节投加量；272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程（2）现场自动功能，成套设备实现标书规定自动调节和控制功能；厂内主控制系统通过ModbusRTU协议通讯将控制设定值与在线仪表测量反馈值传送给加氯加药系统成套设备控制柜；（3）远程手动功能，操作人员通过厂内主控制系统远程调节投加量和启停设备；厂内主控制系统通过直接I/O将投药量设定值传送给加氯加药系统成套设备控制柜，其中加药包括计量泵频率设定和计量泵冲程设定3.5.2电气控制要求每台现场控制箱供电电源为一路380／220V(三相四线)低压电源，低压电源进线处安装电源过电压保护器。控制箱内部所需的控制电源由卖方配套供应，控制电源为交流220V。现场控制柜箱接受电源侧应设总塑壳断路器，开断容量不小于10KA。现场控制箱无论在手动、自动、遥控状态下，均应提供(包括但不仅限于)电机安全运行所必须的保护--短路保护--过载保护特殊电机根据电机特点提供保护。现场控制柜(箱)面板上应设开(正反转)/停按钮、自动/手动转换开关、紧急停车按钮(根据需要)、开—停—故障指示灯。现场控制箱应向监控PLC提供(包括但不仅限于)如下无源触点信号：每台电机的运行信号每台电机的故障信号每台电机的手动／自动状态信号。现场控制箱应接受PLC一个开／停命令(—个无源触点信号)，该控制命令由PLC提供，提供给PLC的各种信号接口应与PLC系统相匹配。所有状态信号及控制命令应接至端子排，就地控制柜(箱)内应根据功能要求留有足够的端子，并预留25％的空端子。3.6封闭型母线槽用于低压开关柜和变压器间的连接，应由低压开关柜厂配套提供，母线槽为封闭型，外壳为钢质外壳表面采用静电粉末喷涂，导体采用表面镀锡的铜排，为TN-S系统。封闭型母线槽的供货范围包括母线槽、安装及安装所需要的所有附件的供货。1、技术参数272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程额定工作电压：400V额定绝缘电压：690V母线槽额定电流：4000母线槽形式：全封闭型保护等级；IP4X2、电气性能：每一母线槽单元的绝缘电阻≥50MΩ，每一母线槽单元内承受交流工频有效值3750V。3、外壳封闭型母线槽应属于低阻抗型，且应完全密闭以免机械受损和灰尘进入堆积。在每一段母线槽装置中应包括防火障壁设备，外壳应以优质冷轧钢板镀锌(或喷塑)而成，颜色应与低压柜一致。4、导体材质为高强度的电解铜，绝缘材料为抗热性质的PVC，绝缘等级为F级。每一段导体应整段皆覆以绝缘材料，该绝缘材料应为无接缝的，以免水汽进入降低介质电阻，并且绝缘材料采用阻燃材料。导体的每一个接头与接触表面都应镀锡，所有螺栓接头应装有弹簧使整个接触面承受整压力。5、接头为导体之间有一个足够的接触面和防止绝缘变形，母线槽之间采用力矩螺栓通过专用连接器将二段母线机械，连接用的螺栓绝不可穿过导体。在接头部分应用比导体更宽的弹簧材料，保证接头导体之间连续不断的接触压力。母线槽接头应在不需切断电流的情况也能进行检查，并保证不使检修人员受到电击的伤害，也不应使机械或有关设备因而停顿。3.7电缆供货公司应从国内知名的电缆制造厂家中选择，所有电缆应为铜芯。3.7.1通则卖方提供的每一盘或每一卷电缆应附有合格证，注明厂家、电缆尺寸、芯线数目、长度以及根据要求的技术规范所进行的试验结果和试验日期。交货时距生产日期已超过12月的电缆将被拒收。所有电缆交付时，其端点应可靠密封。当从盘架上割下电缆时，二端应立即密封，以防潮气侵入。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程电缆不得以松散的卷状运输到工地上，但若长度较短的电缆可用同一个盘架运输，卖方应负责所有的盘架的购买费用。高压电力电缆为交联聚乙烯绝缘电缆，额定电压U0/U为8.7/10KV低压电力电缆为阻燃型交联聚乙烯绝缘电缆，额定电压U0/U为0.6/1KV，控制电缆为阻燃型聚氯乙烯绝缘聚氯乙烯护套屏蔽电缆，额定电压U0/U为0.45/0.75KV，截面积不少于1.5平方毫米屏蔽电缆额定电压0.3/0.5KV，电缆为屏蔽，采用聚乙烯绝缘组屏蔽聚氯乙烯护套电子计算机用电缆，截面积不少于1.0平方毫米。电力电缆导体长期允许温度为90℃，控制电缆导体长期允许温度为70℃，3.7.2标准本技术规定中XLPE／PVC(交联聚乙烯绝缘聚氯乙烯护套电缆)、PVC／PVC(聚氯乙烯绝缘聚氯乙烯护套电缆)、PVC／STA／PVC(聚氯乙烯绝缘钢带铠装聚氯乙烯护套电缆)，阻燃型电缆，应满足IEC和GB标准，可直接安装在管道、支架或直接用夹子固定，钢带铠装电力电缆还应该可直接敷设在地下。本合同电缆还应该符合以下标准IEC502-1997电线电缆额定电压1kV～30kV的挤压固体电介质绝缘电力电缆IEC228绝缘电缆的导体GB2951电线电缆机械物理性能试验方法GB2952电缆外护套GB3953电工园铜线GB3957电力电缆铜、铝导电线芯GB4005电线电缆交货盘GB6995电线电缆识别标志GB3048电线电缆电性能试验方法GB12706额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆3.7.3技术要求电力电缆应IEC和GB标准规定考核。1、导体导体应采用园型单线绞合紧压导体，其组成、性能和外观应符合IEC和GB标准的规定，紧压导体尺寸均相同。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程2、绝缘绝缘为XLPE型(交联聚乙烯)、PVC型(聚氯乙烯)，其偏心度应符合(最大厚度-最小厚度)÷最大厚度〈12.5％。3、屏蔽导体屏蔽应为挤包的半导体层。绝缘屏蔽应采用剥离屏蔽料，铜带金属屏蔽搭盖率为15％，搭盖公差应控制在10％范围内，铜带连接应采用焊接。4、铠装钢带铠装应符合IEC和GB标准的规定。5、护套聚氯乙烯护套，正常运行导体最高额定温度XLPE型为90℃，PVC型为70℃。护套表面应光亮，印字清晰，并有正确的计米标志，电缆截面应呈圆形，不圆度：(最大外径-最小外径)／标称外径≤15％6、电压电缆额定电压由U0／U表示，其中：U0—电缆设计用的导体与屏蔽或金属套之间的额定工频电压U—电缆设计用的导体之间的额定工频电压（1）10kV电缆额定工频电压10kV(最高工频电压10.5kV)，导体与屏蔽或金属套的额定工频电压8.7kV。（2）1kV电缆额定工频电压1kV，导体与屏蔽或金属套的额定工频电压0.6kV。（3）控制电缆PVC型控制电缆额定工频电压0.5kV，导体与屏蔽或金属套的额定工频电压0.75kV。7、直流电阻电缆导体的直流电阻20℃时应小于下列数值：导体标称截面(mm2)2.5461016最大导体直流电阻(Ω／km)7.414.6l3.081.831.15导体标称截面(mm2)2535507095最大导体直流电阻(Ω／km)0.7270.5240.3870.2680.193272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程导体标称截面(mm2)120150185240300最大导体直流电阻(Ω／km)0.1530.1240.09910.07540.06018、局部放电试验10kV电缆局部放电试验在成盘电缆上进行，局部放电指标在2倍U0下放电量应小于5pC。9、交流电压试验成盘电缆的交流电压试验为：0.6／1kV电缆为3.5U0下5分钟8.7／10kV电缆为3.5U0下5分钟控制电缆为3000V下5分钟其中U0为额定工频相电压10、中间检验及抽样试验电缆的中间检验及抽样试验应符合IEC和GB标准规定。11、制造厂提供的资料导体短路电流值金属屏蔽的故障电流值电缆的物理参数：电容、电感、直流电阻以及零序、正序和负序阻抗值在不同过载温度下的过载电流值电缆的允许拉力、侧压力电缆安装中和安装后的弯曲半径。12、色标动力配电导体应有色标，相线与中性线应有绝缘漆或在接头上套有着色套圈来区别。相1：黄相2：绿相3：红中性线：浅兰接地线：黄／绿13、回路标志每根电缆按电缆一览表标有持久的回路标志。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程3.7.4电缆及电缆安装附件一、电缆卖方应提供本工程中所有动力、控制电缆的供货及安装。所有行车，电动葫芦等设备的安全滑触线及移动电缆的供货及安装。各种电缆、镀锌钢管及桥架等具体长度由承包人根据现场实际需要调整，承包人提供的电缆等应满足现场安装需要，买方不为此承担任何额外费用。卖方都应考虑，并留有一定的余地。卖方应根据设备位置选择最经济，最合适可行路径敷设，应防止电缆在敷设时产生不必要的兜圈现象。电缆的设计及选型应满足每一设备运行额定电流的要求，同时还应考虑电缆敷设场合的温度环境，满足设备之间连接的一般及特殊要求。直埋电缆采用带铠装层电缆，穿保护管敷设或在电缆桥架上敷设、在室内、外电缆沟道内电缆支架上敷设的电缆均采用不带铠装层的电缆。动力及控制电缆可按室内、室外敷设要求选型。所有电缆必须是铜芯电缆。电缆的安装可采用以下方式：穿保护管敷设、在电缆桥架上敷设、在室内、外电缆沟道内电缆支架上敷设。直埋电缆采用带铠装层电缆，穿保护管敷设或在电缆桥架上敷设、在室内、外电缆沟道内电缆支架上敷设的电缆均采用不带铠装层的电缆卖方应负责水厂内所有电气设备的安装。二、电缆桥架卖方应提供工程中所有电缆桥架的安装附件、支架或托臂、各种桥架接头等。型式：托盘式材质：电缆桥架材质为铝合金，电缆桥架支架材质应与桥架配套材质一致。1、工程内容全部采用铝合金桥架，最终数量以现场实际供货数量为准。2、通用技术要求及说明1））工作环境条件气候环境见商务条件；海拔高度：≤1000米；地震烈度：8级；2）敷设条件:敷设10千伏以下的电力、控制电缆、电线，适用于室外内敷设。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程3）接地保护：桥架连接处距端部15cm的两点间，通过30A电流测定电阻不超过0.00033Ω。4）铝合金桥架跨度8ｍ，竖向铝合金桥架跨度为2m。5）连接螺栓等受力附件应与桥架、托臂等本体结构强度相适应。6）接地采用6mm²以上镀锌铜带。7）各铝合金桥架规格的必须符合相应的国家标准标，符合铝合金电缆桥架技术规程CECS106:2000。3、、投标技术标准及要求1）铝合金桥架材料必须符合下列规定：a)铝合金桥架采用组合式，侧边采用工字形型材、挤压双梯边，横档用压型材，材料选用牌号为6系的铝镁硅合金，其材质性能应符合GB/T5237.1~5237.5标准。精度等级为普通级。b)铝合金桥架用铝合金板材宜选用牌号为3系的防锈铝合金，其材质性能应符合GB10569标准。精度等级为普通级。c）梯边、底板及盖板厚度要求：梯边：桥架宽度大于600mm，梯边厚度≥3.0mm，桥架宽度大于300-500mm，梯边厚度≥2.5mm；桥架宽度小于100-300mm（含300mm）梯边厚度≥2.0mm，底板：桥架宽度大于600mm，底板厚度≥2.5mm，桥架宽度大于300-500mm，底板厚度≥2.0mm；桥架宽度小于100-300mm（含300mm）底板厚度≥1.5mm，盖板：所有盖板要求厚度≥1.5mm。d)焊接应符合下列要求：铝合金桥架本体组件必须采用焊接工艺，以确保牢固性，不得才用螺栓或铆钉联接。铝制件焊接应采用气体保护电弧焊。焊缝表面应平滑均匀，焊缝不应有漏焊、裂纹、烧穿、未熔合、表面气孔、焊瘤等缺陷。e)联接螺栓采用304不锈钢材质；规格为100x50、100x70和50x50的桥架采用单排x3的联接孔；其他均采用双排x3的联接孔。f)盖板与槽体的联接采用铝合金锁扣联接，每米2付。盖板与槽体的联接完成后能达到IP42的防护要求，户外盖板顶部必须要求有防集尘集水措施，户外盖板还要有防止被大风吹松动的锁紧措施。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程2）铝合金桥架的强度及荷载等级应符合下列要求。a)荷载等级：在支承跨距为4m，按简支梁的条件下，应满足额定均布荷载。b）支吊架的结构应满足强度、刚度及稳定性的要求。c）桥架的承载能力，应按荷载试验的规定予以验证，荷载验证中侧边开始出现失稳或最初产生永久变形时的均布荷载即破坏荷载，破坏荷载除以安全系数1.5的值为许用均布荷载，该值不应小于相应荷载等级所规定的额定均布荷载。d)桥架直通在承受额定均布荷载时的相对挠度不宜大于1/200。e)各种型式的支、吊架，应能承受桥架相应规格、层数在支承跨距中的总荷载。f)悬臂支架，在承受桥架额定荷载时的最大挠度值与其长度之比，不应大于1/100。g)连接板、连接螺栓等受力附件，应与桥架、支吊架等本体结构强度相适应。3）喷塑技术指标要求：涂层均匀、光滑、平整、无裂纹、无起皮、无气泡和水泡。4）招标内容中的各种规格型号的铝合金桥架除了符合以上技术要求外，还应符合其它相关技术标准及生产厂家提供的文件、资料的要求。5、投标单位资质要求：投标单位应具有完善的质量管理体系，须通过ISO质量体系认证。6、铝合金桥架的售后要求：1）铝合金桥架不允许现场加工，破坏表面涂层。要由生产厂培训施工单位技术员现场测量后形成图纸，经过业主签字确认后再由生产厂制造后运到现场安装，以保证质量达到要求和不浪费材料。2）中标方在接到施工单位技术员现场测量后形成图纸通知后，应在24小时内回复供货周期，以保证施工进度。三、电缆穿线管电缆穿线管应具有强度高、耐水性好。材质采用热镀锌钢管和金属软管。四、接线盒和分线盒各接线盒和分线盒必须是专用的成熟产品，具有防触电措施，适用于各种截面的电缆的引入和引出。重量轻、施工简便及使用寿命长等特点。所有潜水电机配套现场接线端子盒。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范2电气工程3.8主要元件选择参考品牌380V主要设备参考表序号元件名称厂家及型号1低压断路器Schneder框架ATMT系列/塑壳NSX系列ABB框架新Emax系列/塑壳新Tmax系列GE系列VB22低压补偿装置德国狄恩DN-MFT24系列西班牙circutorCLZ-FP/RBX系列督凯提MKPH系列3低压滤波装置西安西驰系列北京英博系列上海狄恩系列4低压电动机保护上海华建LM300系列上海神宇SUM600系列深圳中电PMC-550M系列5低压综合电量表上海纳宇深圳中电江苏朗恒6双电源施耐德ABBLS产电272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表4自控及仪表工程概况：一、仪表1、在线检测仪表设置基于两方面考虑，一方面要满足工艺流程控制的需要，另一方面要满足水厂管理的需要并按经济实用的原则。2、全厂的检测仪表根据本工程水处理工艺流程和计算机测控管理系统的要求配置。仪表的选型除满足被测对象的性质和环境条件、测量范围及精度、防护等级等要求外，还要适合当地的气候特点1、按照污水处理厂工艺流程的要求，为了提高自动化控制管理水平，确保生产运行的安全可靠，在整个污水处理流程中设置了在线检测仪表。检测仪表主要有：超声波液位差计、超声波液位计、电磁流量计、PH计﹑SS浊度计、溶解氧、泥位计、在线COD仪、氨氮等。仪表信号进入计算机控制系统。2．电量仪表：对于电量测量本设计采用综合智能电力监测仪和普通电量变送器相结合的形式。对于电源进线等多电量采集采用综合智能电力监测仪，对其他单一电量检测的设备采用普通电量变送器。综合电力监测仪表带有标准RS485接口并支持多种品牌PLC通信协议，方便与厂内PLC自控系统的连接。3、现场仪表就地安装，信号送至PLC。4、电缆采用DJYPV屏蔽电缆，穿管埋地或沿桥架敷设。5、在检测仪表4~20mADC信号的输出端和PLC终端机的模拟量输入端加装信号接闪器，以抑制信号回路的雷电干扰。所有仪表均要安全接地，接地电阻＜1Ω。仪表信号电缆（双绞屏蔽电缆）的屏蔽层应在PLC终端机侧可靠接地。二、通信系统为便于重要部门对外联系，在鼓风机房等处设置市内直拨电话。具体设计由甲方委托相关部门设计。三、安全技术防范系统本系统包括：视频监控系统、火灾报警、巡检系统、门禁系统等部分组成。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表其中视频监控系统要求：满足重庆有关安防规范文件要求。火灾报警要求：采用预警，报警等措施，不采用联动系统。巡检系统根据现场情况详细安装点，最终由相关运行单位等共同制定完成。五个系统要求交货、安装调试、验收一并完成后交付使用。四、自控系统本期工程中将根据工艺流程设置相应的现场PLC控制站以及检测仪表。中心控制室设于鼓风机房，配备主控机设备及相关软件。1、自控系统采用PLC控制系统，系统采用工业界目前流行的控制模式，即开放的计算机网络系统加上流行通用的组态软件以及可靠通用的PLC模块。系统配置和功能设计按各工艺处理阶段无人值守的原则进行。自控系统设计厂内监控系统按分层分布式原则设计，系统分二层：中控室层和现场控制单元。在中控室层能集中监视厂内设备的实时运行情况，并可通过PLC独立完成设备的监视和控制功能。现场控制单元除接收中控室层指令并向中控室层传送数据外，还可内部自成相对独立的计算机监控系统。通过PLC和现场操作员终端可以独立完成厂内相关设备的监视和控制功能。根据工艺特点及全厂平面布置，本期设五个现场控制站：鼓风机房、脱水车间、生物池，反冲泵房；其中反冲泵泵房下挂六个滤池监控子站；鼓风机房控制主站下挂旋流沉砂池监控子站，脱水车间下挂脱水机监控子站；加药间下挂加氯、加药监控子站；其中旋流沉砂池监控子站、脱水机监控子站、加氯、加药监控子站随工艺设备配套。通讯网络目前工业以太网的发展为控制系统提供多种廉价的、高性价比的组网方案，本项目网络体系拟采用主干传输网千兆单模光纤以太网。网络拓扑结构为环形，支持IEEE802.3规约和标准的TCP/IP协议。具备划分VLAN（虚拟局域网）功能，将不同的应用进行隔离；拥有流量控制等功能，确保工业数据的实时性和安全性。厂内的各种控制设备通过工业级以太网络进行无缝连接，实现数据的高速传输和实时控制。现场的PLC控制信号通过PLC的以太网模块端口与现场的工业以太网交换机相接，控制方式采用“全开放全分布”方式。拓扑形式以便于系统今后的扩展。现场控制站和远程I/O站的控制系统之间通过高确定性、高实时性、开放的现场总线相连。现场总线是用于现场设备与控制室控制系统之间的一种全数字化、双向、多站的串行通信的数据总线。开放的、统一的全数字网络通信技术实现了现场设备的互联，将控制站、可通信智能现场设备接入自控通讯网络，是自动化技术发展的必然趋势。数字化的现场级通讯网络节省了传统接线所需的大量控制电缆，开放的网络系统便于系统扩展。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表控制系统网络介质采用单模铠装光纤电缆，网络光纤通信电缆可不受电缆间距限制敷设于电缆沟或电缆桥架中，以避免通信电缆受到电力电缆的电磁干扰和防止雷电波沿通信电缆窜入损坏自控系统。2、管理功能设计中央控制室监控系统的功能有三类：第一类是管理功能：即生成全厂工艺流程，提供清晰、友善的人机界面，生动形象地反映工艺流程、实时数据，完成报警、历史数据、历史趋势曲线的储存、显示和查询。生成、打印各类生产运行管理报表。第二类是对设备的控制功能：即在基于图形模拟按键和中文对话框方式上，操作人员在中控室计算机工作站通过键盘和鼠标下达开/停机命令；第三类功能是通讯功能：中心控制室监控系统与其它系统进行通讯，如各现场PLC站之间的通讯，与电气综合自动化系统的通讯等。3、运行控制在PLC监控系统设计中采用两种控制方式，即现场PLC控制和PLC自动控制。★现场控制是在单元PLC操作显示终端键控操作。★自动控制是自控系统根据各种工艺参数检测值和状态，按照预定控制程序自动完成特定功能的控制方式。两种控制方式可在各控制分站操作显示终端上转换,以满足实际工作中调试、检修和自动正常运行的需要。中央监控系统中央控制室（简称中控室）设在污水处理厂的鼓风机房内，集中监视、控制、管理整个污水处理厂的全部生产过程和工艺过程。对生产过程中的自动控制、报警、自动保护、自动操作、自动调节以及各工艺流程中的重要参数进行在线实时监控，对全厂工艺设备的工况进行实时监视。原一二期中控室信号与本期中控室可以相互连通，无缝对接，信息共享，既相互独立又融为一个整体。1）运行监视中控室通过模拟屏、操作终端、视频监视器等显示设备对污水处理厂的生产过程进行监视。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表操作终端屏幕上以图形方式绘制全厂的生产工艺流程图和主要设备配置，从总体流程图、总体平面图直到每个单体的局部流程图和平面图。操作终端屏幕上动态显示各主要设备的状态和主要现场数据，包括设备运行，工艺过程、进出口水质、流量、液位、电力参数、电量数据、事故报警等。2）中控室的运行控制中控室的运行控制通过操作终端实现，主要是对全厂的生产过程进行调节，对出水的质量进行控制。中央控制室主要进行运行调度、参数分配和信息管理，亦可通过PLC控制全厂主要设备的运行。中央控制室向各单体控制系统分配所在单体或节点的运行控制目标，根据全厂水量和水质状况，命令某组工艺设备投入或退出运行。对于中央控制室允许投入运行的设备或设备组，其具体的控制过程由所在单体控制系统管理；对于被中央控制室禁止投入运行的设备或设备组，由所在单体控制系统控制其退出运行，并不再对其启动。3）数据管理中央控制室是全厂生产过程的数据中心。中控室数据库中记录有各单体控制系统上报的现场数据，对这些数据进行处理归档，可以形成历史数据库、生产报表、统计报表等，可以分析产品质量、能耗指标、成本指标等，可以对设备的运行和维护周期进行管理。4）报警处理当污水处理厂工艺过程或设备运行出现异常时，中央控制室立即响应，发出声和光的报警提示信号：a）声报警：由安装于操作终端内的扬声器发声，声报警可在人工确认后消除b）光报警：操作终端的屏幕上闪光显示报警内容，光报警在故障排除，运行恢复正常时自动消除本工程主要涉及的报警信号类别有：a）电源过电压、欠电压b）进线柜过电流c）功率因数过低（<0.8）d）进线柜故障跳闸e）变压器温度报警f）UPS故障g）单体控制系统上报的报警h）液位计工作异常及高/低为超限i）流量计工作异常及超上/下限272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表j）水质分析仪表工作异常及超上/下限k）潜水泵和水下搅拌器有关报警，包括定子温度、轴承温度、泄漏等l）设备控制箱故障跳闸、设备启动失败、设备工作过电流m）设备故障、操作超时、运行不到位n）控制系统自检发现异常，状态逻辑错误o）通信故障。5)事件处理事件是指运行事件和重要的系统操作，事件登录按时间顺序排列，以下事件都要记入不可修改的事件登录薄：a）中控室和各单体控制系统的操作员登录b）控制命令和结果c）修改设定值d）输入数据e）全部的报警、确认和删除。6)报表及打印功能中控室自动生成客户化的日报表，阶段报表和事件驱动报表（包括事件和报警文件）等。报表中有实时数据和统计数据，并可以插入说明文字。系统生成的文本，表格，图形，报表等内容均可在打印机上输出。打印机设2台。7)系统结构中央控制室和厂内的各单体PLC控制系统采用光纤环网连接，网络形式为工业以太网，传输速率为100/1000M。2台中央操作工作站双机热备，正常情况下，一台用于工艺监控，另一台作为备用，随时可以代替故障设备。2台操作工作站的硬件和软件的配置相同，功能和监控的对象应可以互换。弱电防雷与接地设计系统防雷通过在设备电源和仪表信号处设置接闪器并通过接地系统的等电位连接，以达到最佳的防雷效果。本工程采取防直击雷和防感应雷的措施：⑴在由AC220V电源供电的检测仪表，每套PLC及中控室UPS的电源端加装电源接闪器，以抑制出现在电力网络中的暂态浪涌电压和吸收暂态浪涌电压能量，在保障供电连续的条件下，使仪表、PLC终端及中控室主机等主要设备免受过电压的干扰和侵害。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表⑵在检测仪表4~20mADC信号的输出端和PLC终端机的模拟量输入端加装信号接闪器，以抑制信号回路的雷电干扰。现场站之间及与中控室之间的计算机采用光缆传输信号，雷电信号不会窜入，不用采取接闪措施。⑶所有仪表与计算机系统设备的外壳均要安全接地，接地电阻＜1Ω。仪表信号电缆（双绞屏蔽电缆）的屏蔽层应在PLC终端机侧可靠接地。4.1总体要求本技术规定内容包括污水处理工程的仪表和控制系统的详细规格、条款、资料及有关文件。投标图纸和标书上所表述的任何项目均视为包含在本技术规定中，所有技术要求以本技术规定为准。投标方必须按招标文件各章节条款的内容和顺序逐项做出实质性应答，主要性能必须填入技术性能表，技术标书中的任何偏差都必须列入投标书中的偏差表，任何不按此要求的投标文件将承担被拒绝接受的风险。中标后投标方在合同谈判中的任何偏差都不得超越此偏差表中已被买方确认的条款。如果没有特别说明，投标方在标书中所提供的所有设备、仪器、专用工具均视为包含在对本招标书的招标投标价中。4.1.1工作范围卖方需按本标书的要求完成仪表、监控系统、工业电视监控系统设备的设计、制造、测试、运输、安装、调试和试运行并按工作顺序移交符合本标书要求的资料，所有资料必须符合本技术规定要求，主要内容如下：现场传感器和检测仪表；控制系统设备(PLC)的硬件和软件：SCADA系统硬件和软件；通讯和接口；工业电视监控系统的硬件和软件；仪表电缆、监控系统电缆(光缆)及电视监控系统光缆的敷设；仪表系统、监控系统工作接地、保护接地和防雷接地；一、文件编制：—272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表上述设备的设计、制造、采购、运输、仓储、工程施工、安装、测试、试运行、人员培训、售后服务、按规定时间移交所需资料以及在规定的工期内实现系统总体运行：—与其他相关系统的接口设计、安装、调试、配合协调。1、投标方应根据本标特点进行细致的需求分析，结合工艺流程和总平面图对系统方案进一步具体化和优化。2、负责本系统与相关子系统之间的连接工作，包括连接器材等设备的提供。对相关系统实施联动测试验收，明确该子系统是否符合设计要求，并出具测试验收报告或提出整改方案，直至验收通过。3、投标方对系统的安全可靠负有全部责任并承担风险。投标方应从系统设计、信息传输、布线、供电、信号和电源的过电压保护、电磁兼容性(EMC)等方面采取有效技术及提供相应的管理手段来保证系统安全可靠地运行。4、投标方应保证仪表控制系统达到系统功能及性能的设计要求，对仪表控制系统所有设备器材的设计、制造、采购、运输、仓储、工程施工、安装、测试、试运行、人员培训、售后服务、按规定时间移交所需资料以及在规定的工期内实现系统总体运行正常负有全部责任。5、投标方应积极配合买方、设计部门和监理等对土建工程、装饰工程和其他系统等一切与本系统有关的系统进行安装规划和技术协调，参加买方召开的工程协调会，力求符合整体的美学要求和工期要求。所有安排必须取得买方的书面同意，如果发生争议，由买方裁决，必须遵从买方的决定，并不得借此要求增加费用或延长工期。6、投标方应负责对买方有关工作人员进行培训，使买方的工作人员能够独立操作和维护整个系统。7、本系统的传输线缆敷设工作由投标方自行完成。二、特别注意事项：1、工艺过程仪表特别是进厂水、出厂水环保局要求上传的相关参数必须满足环保局上传相关要求和规定，并完善配套设备，仪表间需配保证仪表正常运行的空调，要求交货、安装调试、验收一并完成后交付使用2、本设计自控系统采用PLC控制系统，系统采用开放的计算机网络系统加上流行通用的组态软件以及可靠通用的PLC模块。系统配置和功能设计按各工艺处理阶段无人值守的原则进行。并可将厂内重要数据上传至公司，视频监控系统应接入上级生产安全视频监控平台，并要求能实现无缝链接。要求交货、安装调试、验收一并完成后交付使用。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表3、安全技术防范系统本系统包括：视频监控系统、火灾报警、巡检系统、门禁系统等部分组成。其中视频监控系统要求：满足重庆有关反恐等相关规范文件要求其中存储时间要求90天。火灾报警要求：采用预警，报警等措施，不采用联动系统。巡检系统详细安装点由相关运行单位等共同制定完成。五个系统要求交货、安装调试、验收一并完成后交付使用（交钥匙工程）。4.1.2参考标准和规范所有的材料和设备都应符合投标截止时最新的国际仪器仪表协会、GB、IEC、ISO等有关标准，并以其中要求最高的执行之。若卖方可以证明其它国家的相关标准与国际仪器仪表协会的同类标准相同，或者更严格，并经监理工程师同意，可以采用其它国家的相关标准。仪表的安装应符合最新的国际仪器仪表协会标准和执行规范或其它国际认可的同类标准中的要求，包括但不限于：CECS81：《工业计算机监控系统抗干扰技术规范》GB50174-《电子计算机机房设计规范》GB／T8566-《信息技术软件生存期过程》GB8566《计算机软件开发规范》GB／T12504《计算机软件质量保证计划规范》GBJ42-《工业企业通信设计规范》GBJ63-《电力装置的电测量仪表装置设计规范》GBJ79-《工业企业通信接地设计规范》GB50057-2000版《建筑防雷设计规范》GB50058-《爆炸和火灾危险环境电力装置设计规范》GB4208《外壳防护等级》GB7450《电子设备雷击保护条例》IEC1158《现场总线标准》IEC1000《电磁兼容性》IEC1312—3《雷电电磁脉冲的防护》IEC529《外壳保护等级》272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表IEEE472《浪涌保护规格》IEC61754《光纤连接器接口》GB50168《电气装置安装工程电缆线路施工及验收规范》GBJ131《自动化仪表安装工程质量检验评定标准》GBJ93《工业自动化仪表工程施工及验收规范》卖方在投标时列出各设备及施工验收所采用的标准4.1.3技术资格能力以下内容卖方必须在投标文件中提供详细证明资料。如果不提供，将被视作不能满足。1、卖方应具有在水处理领域集成并成功在类似规模的工程项目提供过自控及仪表设备的经验;2、卖方应保证本次投标时所采用的控制系统(包括系统组态、通讯网络的构成等)在技术上是成熟和先进的，并应有一个以上由卖方成功应用在国内同类工程中的实例，卖方投标时应提供相关材料。3、卖方应保证所提供的仪器仪表及自控产品是获得ISO9001国际质量管理认证的企业生产的，并提供相应证书。4.1.4环境条件1、环境温度所有设备和装置应能在设计规定的环境温度范围内使用：建筑物内：-5℃~+40℃露天场地：-12℃~+50℃2、结构和材料电子设备应是模块化结构，其排布应可防止插在不恰当的位置中。电路板的设计符合IEC326，应能防止污水厂环境腐蚀及湿、粉尘及热对电路的影响。3、湿度所有设备在相对湿度5％~95％范围内任何环境中操作应满足规定的性能。4、干扰、电磁场和射频所有设备应具有良好的抗电磁场、射频干扰的能力。卖方进行电缆敷设和接地安装时，应与动力电缆和其他可能产生任何干扰现场设备相隔离。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表4.1.5电气要求1、电源仪表及控制系统装置应能在下述的任何种电源条件下运行：—主电源：220VAC，50Hz—24VDC，带反极性保护—环路电源24V~48VDC可调以二线制方式运行。—环路电流：4~20mA，带有反极性保护并当供电电源波形失真达1Joule(焦耳)，高达1000V峰值的瞬时冲击下应不会损坏设备也不会改变设备的性能。2、电源偏差所有预置参数和用户整定参数在失电情况下应至少维持七天。所有设备在下列电源波动范围内，其性能将维持不变：—电源变化范围：-10％~±10％—频率变化范围：50Hz±2Hz—对于环路电源装置稳压电源变化范围：±1%4.1.6防雷、过电压保护装置承包商应按照IEC标准及国家有关规范的要求，在做好系统屏蔽、接地和等电位连接的同时，还须根据系统特性及使用要求提供完整、可靠的防直击雷、感应雷及过电压保护系统，以防止雷击或浪涌电压对系统的损坏。产品需具有重庆本地相关部门的有效准入证。承包商具有安装资质。同时，投标产品须通过国际UL或CE认证，并符合IEC61643-21：2000标准及GB50057-2010标准；为减少备品备件和后期维护方便，卖方采用的品牌产品不得多于两家。4.1.6.1供电系统1)应在变压器引入建筑物室内低压配电屏的母线上装设Ⅰ级试验的交流电涌保护器，以有效抑制远端直击雷对工厂供电系统的威胁，并确保供电系统的安全。Ⅰ级试验的交流电涌保护器的技术参数须符合如下要求：交流最大持续工作电压：255V每线雷电冲击电流(10/350μs)：25KA暂态过电压耐受能力：335V/5sec续流抑制/选择性：预期续流到25KArms时，32A熔丝不跳272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表电压保护水平：≤1.8KV导线连接：双端子设计，适合并联和串联(V形)响应时间：≤100ns2)应在低压配电屏交流电源线路引入室内各设备配电箱配电柜处装设Ⅱ级试验的交流电涌保护器，以有效抑制感应雷对工厂供电系统的威胁，并确保供电系统的安全。Ⅱ级试验的交流电涌保护器的技术参数须符合如下要求：交流最大持续工作电压：275V标称放电电流(8/20μs)：20KA/线工作状态故障指示：绿/红电压保护水平：≤1.2KV响应时间：≤25ns3)对从低压配电室跨区引入中控室、各PLC控制站、各现场I/O控制站及现场仪表的交流供电电源，须在中控室总配电箱、各PLC控制柜和现场各I/O控制柜及现场仪表接线箱处分别装设Ⅰ级和Ⅱ级试验的交流电涌保护器，以保护中控室设备、PLC、I/O控制站设备及现场仪表等的供电安全。同时，现场仪表的交流电涌保护器应满足现场环境对防尘、防潮、抗冲击等要求。Ⅰ级试验的交流电涌保护器的技术参数须符合如下要求：交流最大持续工作电压：255V每线雷电冲击电流(10/350μs)：25KA暂态过电压耐受能力：335V/5sec续流抑制/选择性：预期续流到25KArms时，32A熔丝不跳电压保护水平：≤1.8KV导线连接：双端子设计，适合并联和串联(V形)响应时间：≤100nsⅡ级试验的交流电涌保护器的技术参数须符合如下要求：交流最大持续工作电压：275V标称放电电流(8/20μs)：20KA/线工作状态故障指示：绿/红电压保护水平：≤1.2KV响应时间：≤25ns272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表4)对从PLC控制柜或I/O控制柜跨区引入现场设备的直流供电电源，须在直流供电电缆的两端分别装设直流电涌保护器，以保护直流设备的供电安全。直流电涌保护器的技术参数须符合如下要求：直流最大持续工作电压：35V标称电流：10A每线雷击冲击电流(10/350μs)：2.5KA总雷击冲击电流(10/350μs)：5KA线-线电压保护水平：≤45V导线连接：弹簧压接响应时间：≤1ns4.1.6.2自控系统应针对现场各类控制电缆及被保护设备的特性选择合适的信号类电涌保护器，以防止感应过电压通过控制电缆传导的浪涌电压对PLC和现场设备的损坏。同时，电涌保护器应满足现场环境对防尘、防潮、抗冲击等要求。1)对于跨区传输的现场总线信号，须在现场总线电缆的两端分别装设高能量现场总线电涌保护器。现场总线电涌保护器的技术参数须符合如下要求：直流最大持续工作电压：12V每线雷击冲击电流(10/350μs)：1KA总雷击冲击电流(10/350μs)：2KA线-线带宽：≥130MHz插入损耗：≤0.3dB每线串联阻抗：≤1.0ohm(s)电压保护水平：≤25V导线连接：弹簧压接响应时间：≤1ns2)对于跨区传输的4～20mA模拟量信号，须在模拟信号电缆的两端分别装设高能量模拟信号电涌保护器。模拟信号电涌保护器的技术参数须符合如下要求：272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表直流最大持续工作电压：33V每线雷击冲击电流(10/350μs)：1KA总雷击冲击电流(10/350μs)：2KA线-线带宽：≥8.5MHz插入损耗：≤0.3dB每线串联阻抗：≤1.0ohm(s)电压保护水平：≤35V导线连接：弹簧压接响应时间：≤1ns3)对于跨区传输的开关量信号，须在PLC控制柜及I/O控制站端装设开关信号电涌保护器。开关信号电涌保护器的技术参数须符合如下要求：直流最大持续工作电压：33V标称放电电流(8/20μs)：5KA线-线带宽：≥4.2MHz插入损耗：≤0.3dB每线串联阻抗：≤1.0ohm(s)电压保护水平：≤35V导线连接：弹簧压接响应时间：≤1ns4.1.6.3视频监控系统对于视频监控系统的防雷及过电压保护，须对监控设备的供电电源、控制信号和视频信号电缆的两端分别加以保护。1)组合式组合式电涌保护器的技术参数须符合如下要求：供电电源要求：标称电压：220V标称放电电流(8/20μs)：5KA电压保护水平：≤1.0KV272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表响应时间：≤25ns控制信号要求：标称电压：5V标称放电电流(8/20μs)：5KA带宽：100MHz每线串联阻抗：≤1.0ohm(s)电压保护水平：≤30V响应时间：≤1ns视频信号要求：标称电压：5V标称放电电流(8/20μs)：5KA带宽：350MHz传输速率：16MBit/s每线串联阻抗：≤1.0ohm(s)电压保护水平：≤30V响应时间：≤1ns2)单独保护方式A)对于监控系统的交流供电电源，应在电源线进入被保护设备前装设Ⅱ级试验的交流电涌保护器，以保护室外设备的供电安全。若采用集中供电方式，应在电源线的两端分别装设Ⅱ级试验的交流电涌保护器，同时，电涌保护器应选用相应IP等级的保护箱，以满足现场环境对防尘、防潮、抗冲击等要求。Ⅱ级试验的交流电涌保护器的技术参数须符合如下要求：交流最大持续工作电压：275V标称放电电流(8/20μs)：20KA/线工作状态故障指示：绿/红电压保护水平：≤1.2KV响应时间：≤25nsB)若室外监控设备采用直流供电，则应安装直流电涌保护器，以保护直流设备的供电安全。直流电涌保护器的技术参数须符合如下要求：272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表直流最大持续工作电压：35V标称电流：10A每线雷击冲击电流(10/350μs)：0.5KA总标称放电电流(8/20μs)：10KA线-线电压保护水平：≤45V导线连接：弹簧压接响应时间：≤1nsC)对于监控系统的控制信号，应在室外监控设备控制信号电缆的两端装设高能量控制信号电涌保护器，以保护通过控制信号电缆传导的浪涌电压对室外和室内监控设备的损坏。同时，电涌保护器应选用相应IP等级的保护箱，以满足现场环境对防尘、防潮、抗冲击等要求。控制信号电涌保护器的技术参数须符合如下要求：直流最大持续工作电压：6V每线雷击冲击电流(10/350μs)：1KA总雷击冲击电流(10/350μs)：2KA线-线带宽：≥130MHz插入损耗：≤0.3dB每线串联阻抗：≤1.0ohm(s)电压保护水平：≤25V导线连接：弹簧压接响应时间：≤1nsD)对于监控系统的视频信号，应在室外监控设备视频信号电缆的两端装设视频信号电涌保护器，以保护通过视频信号电缆传导的浪涌电压对室外和室内监控设备的损坏。同时，电涌保护器应选用相应IP等级的保护箱，以满足现场环境对防尘、防潮、抗冲击等要求。视频信号电涌保护器的技术参数须符合如下要求：直流最大持续工作电压：8V每线标称放电电流(8/20μs)：5KA屏蔽线-地最大放电电流(8/20μs)：20KA带宽：≥350MHz272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表数据传输速率：16MBit/s插入损耗：≤0.3dB每线串联阻抗：≤10ohm(s)电压保护水平：≤25V响应时间：≤1nsE)对于监控系统，若现场视频、控制信号传输采用光纤通讯，应在室外监控设备处装设网络信号电涌保护器，以保护通过网络电缆传导的浪涌电压对室外监控设备的损坏。同时，电涌保护器应选用相应IP等级的保护箱，以满足现场环境对防尘、防潮、抗冲击等要求。网络信号电涌保护器的技术参数须符合如下要求：直流最大持续工作电压：30V线-线标称放电电流(8/20μs)：300A屏蔽线-地标称放电电流(8/20μs)：2.5KA带宽：≥165MHz数据传输速率：100MBit/s插入损耗：≤0.3dB电压保护水平：≤60V响应时间：≤1ns4.1.6.4周界报警系统对于周界报警系统的防雷及过电压保护，须对跨区周界报警设备的供电电源和控制信号分别加以保护。1)周界报警设备的供电电源保护应在电源线进入被保护设备前装设Ⅱ级试验的交流电涌保护器，以保护供电设备的安全。同时，电涌保护器应选用相应IP等级的保护箱，以满足现场环境对防尘、防潮、抗冲击等要求。Ⅱ级试验的交流电涌保护器的技术参数须符合如下要求：交流最大持续工作电压：275V标称放电电流(8/20μs)：20KA/线工作状态故障指示：绿/红电压保护水平：≤1.2KV272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表响应时间：≤25ns2)周界报警设备的控制信号保护应在信号线进入被保护设备前装设控制信号电涌保护器，以保护信号设备的安全。同时，电涌保护器应选用相应IP等级的保护箱，以满足现场环境对防尘、防潮、抗冲击等要求。控制信号电涌保护器的技术参数须符合如下要求：直流最大持续工作电压：6V每线雷击冲击电流(10/350μs)：0.5KA总标称放电电流(8/20μs)：10KA线-线带宽：≥130MHz插入损耗：≤0.3dB每线串联阻抗：≤1.0ohm(s)电压保护水平：≤25V导线连接：弹簧压接响应时间：≤1ns承包商在电涌保护器的选择上，应着重考虑电涌保护器在不影响系统正常运行的前提下，能够承受预期通过它们的雷电流和过电压，并完善的保护电子设备不受损坏。同时，承包商必须对装有信号电涌保护器的通讯线路复核其传输速率，即选择适当的电涌保护器的通频带和网络分支上的电涌保护器的装设数量，以保证系统网络原有的最大传输速率。4.1.7隔离装置投标商应根据工业现场使用的环境要求设置电气隔离装置，隔离PLC与被测控的设备，以保证现场二三线制仪表等输入信号避免外界环境的干扰而影响系统的稳定工作。投标商选用的产品须通过国际FCC或CE认证，产品具有独立的知识产权、技术先进、应用成熟。同时，投标商还应根据输入信号的种类分别安装相匹配的隔离器。技术指标：▲采用高速光电隔离技术，通过智能芯片自动校准，能较好地抑制交、直流及高频干扰，保证产品的性能稳定可靠；▲供电电源：AC95~265V；DC20~32V系统传输精度：±0.1%×F·S；温度漂移：＜50ppm/℃，零漂、温度漂移能自动补偿；272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表输入阻抗：电流：≤60Ω；电压：≥500kΩ；输出阻抗：4~20mA输出时0~300Ω；0~10mA输出时0~600Ω；0(1)~5V：≥500KΩ；0-10V：≥1MΩ；输入功率：0.9~1.8W；通讯接口：可选配RS232或RS485接口并满足开放的MODBUS等协议，可数字化传输，可总线形式连接，以节省安装费用；配电(回路供电)输出电压：空载≤28V；满载≥20V；具备智能可编程接口，能现场在线输入/输出编程，以便根据系统要求随时调整系统参数设置及修改；具备现场液晶实时显示功能，可显示输入/输出值；具有在线故障自诊断功能，能提供输入信号故障面板指示报警；采用标准DIN导轨安装，设计选用可插拔的接线端子，避免检修更换时不必要的重复拆线和接线。电磁兼容：符合IEC61000-4-4：1995中所规定的第三类(恶劣工业现场)环境对产品的抗电磁干扰要求；工作温度：-10℃~+55℃；工作湿度：10~90%RH；工作压力：80~106kPa。4.2在线检测仪表的配置要求水质分析仪表全部采用技术先进的数显式自控仪表，必须是主要设备参考品牌之一，输出信号为标准4~20mADC信号，消耗品根据需要提供相应的备品备件。出水仪表按环保局要求传送，并配套相应的传输设备。出水分析仪表要求配套自动取样系统，带过滤装置，定时自动冲洗功能。进、出水水质监测仪表需要上传环保局的，必须按环保局要求并上传至环保局。4.2.1基本要求集成商所选用的仪表必须是成套配备，包括仪表本身及所有安装所需的各种附件以及连接线。进出水仪表需要的取样泵、管路、球阀及流通槽等。仪表系统是用来连续测量污水处理工艺流程中的主要参数，并将测量数据送入计算机数据采集及监控系统。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表室外安装设备必须加装防护罩/箱。所有仪表自控设备必须考虑电源及信号配置防雷、防感应电流冲击设施。设备的连接电缆均应穿管或沿电缆桥架敷设，出桥架端必须穿管，不得有露头在外。所有设备的安装调试应符合相关的GB/GT要求，无相关GB/GT时符合厂家安装调试要求。仪表的安装管件必须与连接管道相协调，统一标准。仪表除内部专用电线外其它或与控制器间的信号等应采用屏蔽电缆。仪表自控安装时需要的安装附件、连接件及开关电源等应包括在报价内。4.2.2环境正常环境温度：-10℃～+50℃相对湿度：0～95%（无冷凝）所有检测元件，变送器，安装支架及保护罩等材料应满足水厂环境防腐蚀要求。在该环境下，所有设备必须能够正常工作，并达到文件所规定的可靠性和精度。4.2.3工作电源所有设备应由以下一种电源供给：220VAC±10%，50HZ±1HZ；24VDC。4.2.4防护等级机箱设备外壳等级严格按照IEC529标准执行。室内地面上设备等级≧IP54。安装在水下或其它类似地区的设备等级IP68。4.2.5信号接口所有仪表应采用以下信号电平：仪表的信号：采用4~20mA直流电流信号4.2.6其他（1）应提供所需的辅助和附加装置。例：检测元件至变送器，变送器安装支架，保护罩、清洗所用空压机、取样所用预处理单元等。（2）应提供厂家可靠的设计产品。（3）产品应易于维护和检查，并提供易损害的备用部件。（4）应符合国际通用标准和规范。（5）应有零度和满度调整电路，并能方便地进行调整。（6）应设计有温度补偿电路和抗干扰电路。（7）检测精确度和响应时间应满足水厂工艺和自控要求。（8）应提供仪表维修保养用专用工具二套。（9）应提供仪表专用的试剂及电解液（10）系统集成商所供设备不得低于设计选型标准。（11）仪表信号通过屏蔽电缆和PLC采集模块连接在线检测仪表系统配置见附图《污水厂流程P&I图》。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表4.3在线检测仪表技术要求4.3.1液位差检测用于格栅前后液位差检测，控制格栅的启/停。测量信号4~20mA送现场控制站。液位差计要求如下：传感器：1）形式：超声波，双传感器测量两点液位，自动计算液位差2）测量范围：0~15m；0~0.3m3）工作温度：－20～+80℃4）波束角：优于+/－6°5）防护等级：IP68控制器：1）电源电压：220VAC50Hz2）环境温度：－20～60℃3）显示：2路，4位LCD4）分辨率：3mm5）输出：4～20mADC4个继电器6）防护等级：IP657)探头配套电缆长度：4.3.2液位检测采用超声波液位计液位检测，测量信号4~20mA送至现场控制站。液位计要求如下：量程：0.3~15m取决于传感器测量点数或通道数：1与被测介质接触部分材质：PVDF外壳材质：聚碳酸酯输入：2路数字输入10~50VDC输出：模拟量0/4~20mA，3个继电器通讯：RS232接口，RS485接口过程压力，绝压：1.5bar272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表过程温度ºC：-40~+95ºC环境温度ºC：-20~+50ºC精度：0.25%过程连接：1"BSPT，1"NPT，法兰电源：12~30VDC或100~230VAC，50/60Hz防护等级：变送器室外IP65室内IP54；探头：IP68重要特点：数字输入用来接收来自点式的液位计，作为备份•内置ModbusRTU的RS-485数字通讯接口•可使用SmartLinx系统和SIMATICPDM组态软件•单点或双点液位检测•带专利的声智能回波处理技术•对于固定干扰目标进行自动虚假回波抑制分放大电路，可有效抑制共模干扰，提高信/噪比4.3.3固体悬浮物和浊度检测固体悬浮物和浊度测量悬浮污泥浓度。测量信号分别送至现场控制站。(1)介质：污水（2）原理：90°和140°双散射光束检测。（3）探头检测光源为近红外光，可自动补偿检测物的颜色干扰；（4）一个显示器可以同时带两个传感器；（5）探头内部可拆卸维修，延长使用寿命；（6）带机械刮刷式自清洗装置；(7)测量范围：进水0-1000mg/L,出水0-100mg/L，生物池0-50g/l；（8）*精度：≤5%测试值；（9）响应时间：≤1秒,可调整；（10）重现性:≤3%测试值；（11）输出信号：0/4~20mA；(12)电源：220VAC50Hz；（13）传感器安装支架：浸入式安装；4.3.4电磁流量计量采用电磁流量计。输出信号4~20mA及脉冲量送至现场控制站。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表电磁流量计要求如下：采用接地电极结构，保证不受管道的老化和生锈而影响接地效果。介质：污水1)连接法兰标准：GB9115（DIN2501，BS4504）及ASNE（ANSI）可选2)测量方式：法拉第电磁感应原理3)励磁系统：直流方波励磁4)精度：±0.2%5)重复性：±0.06%6)流速范围：0～12m/s7)管道压力：0.6Mpa8)电极形式：标准、刮刀、可更换9)电极材质：316L10)衬里材料：氯丁橡胶11)介质最高温度：一体型≤130℃，分体型≤180℃（橡胶80℃）12)环境温度：-40℃～+65℃13)仪表现场显示（LCD）：瞬时流量、累积流量、电导率、流速14)功能：可双向计量、自诊断功能（电极绝缘或腐蚀、电极回路短路、衬里变形、非满管、电导率、励磁线圈温度、最大含固量可测小于60%）15)输出信号：4～20mA电流信号、脉冲/频率、报警16)通讯：RS485/MODBUS17)电源：100～230VAC、48～63Hz（AC版）或12～24VDC（DC版）18)功率（包含传感器）：≤22VA（AC版）或≤12W（DC版）19)变送器材质：一体型C、分体型F：压铸铝（可选不锈钢），外涂聚氨酯保护漆；墙挂式W：聚酰胺（尼龙）20)防护等级：传感器：IP67（分体可选IP68）；转换器：IP67（墙挂式为IP65）21)传感器与变送器连接电缆（分体型）：根据现场情况可选（详见电缆联系表）4.3.5溶解氧测量溶解氧测量仪测量生物池内的溶解氧值。测量信号4~20mA送至现场控制站。2)测量介质：污水272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表探头：1）形式：无膜、无阴阳电极、无电极液，抗H2S、金属离子、油污染；2）工作原理：荧光法；荧光帽可现场方便更换。3）溶氧测量范围：0～20mg/L，0～20ppm或0-200%饱和度；4）温度测量范围：0~50℃,带温度自动补偿；5）分辨率：0.01mg/L；6）重复性：量程的±0.5%7）灵敏度：量程的±0.5%；8）响应时间：20°C时，90%的测量值的响应时间小于60秒；9）最低流速要求:无10）校准间隔时间:一年以上；11）能自动温度补偿、自动大气压力补偿；12）防护等级：IP68；13）电缆：长度根据现场情况可选，带快速接头；14）安装方式：浸入式安装。变送器（1）显示：图形数据点阵LCD，带LED背景灯照明，半透明反射式；（2）安全等级：两个密码保护；（3）探头输入：单通道或双通道；模拟和数字传感器任意组合使用；（4）输出：两路模拟的0/4-20mA输出信号，带独立的PID控制功能以及4个额外的4-20mA输出可供选择。（5）工作环境：-20~60℃，0～95％相对湿度、无冷凝；（6）存储环境：-20~70℃，0～95％相对湿度、无冷凝；（7）继电器：四个SPDT(C型)触头,1200W,5A,250Vac；（8）电气接口：1/2"NPT；（9）数据存储：有2个数据记录仪，每个为128Kb。记录数据以XML的格式被下载到SD卡上。（10）外壳防护等级：NEMA4X/IP66；（11）*电源：100~240VAC±10%，50/60Hz；24Vdc-15%+20%；（12）安装方式：壁挂/面板/夹管式安装；272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表4.3.6泥位测量采用一体化超声波泥位计。测量信号4~20mA至现场控制站。（1）原理：超声波原理测量污泥层的厚度或深度；（2）测量范围：0.2～12m；（3）测量盲区：0.25m(自传感器)，0.5m(自池底)；（4）分辨率：0.03m；（5）测量误差：0.1m；（6）响应时间：6秒；（7）自清洗：机械式刮片自清洗装置；（8）防护等级：IP68；（9）电缆线长：根据现场情况可选；（10）安装方式：浸没式安装；变送器（1）显示：图形数据点阵LCD，带LED背景灯照明，半透明反射式；（2）安全等级：两个密码保护；（3）探头输入：单通道或双通道；模拟和数字传感器任意组合使用；（4）输出：两路模拟的0/4-20mA输出信号，带独立的PID控制功能以及4个额外的4-20mA输出可供选择。（5）工作环境：-20~60℃，0～95％相对湿度、无冷凝；（6）存储环境：-20~70℃，0～95％相对湿度、无冷凝；（7）继电器：四个SPDT(C型)触头,1200W,5A,250Vac；（8）电气接口：1/2"NPT；（9）数据存储：有2个数据记录仪，每个为128Kb。记录数据以XML的格式被下载到SD卡上。（10）外壳防护等级：NEMA4X/IP66；（11）*电源：100~240VAC±10%，50/60Hz；24Vdc-15%+20%；（12）安装方式：壁挂/面板/夹管式安装；4.3.7空气流量测量采用插入式多点均速双喉径流量计，检测空气流量。输出信号4~20mA至现场控制站。1)272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表工作原理：根据速度面积法流量计量原理，将多个外形依据子弹头形状设计的双喉径流量测量装置,按设计位置组合在一起，然后安装于被测管道中进行流速(流量)的计量。在使用时可根据管道尺寸大小、节流件前后阻力件的形式和安装直管段以及管内流态分布情况，安装一套或多套本测量装置，并将它们的高、低压引压管分别互相连通后取出输出信号，从而达到多点差压（流速）平均的目的，克服了由于安装直管段不足、节流件前后阻力件及管道内部支撑件等阻流件引起的流场畸变造成的测量误差。2)测量介质：空气3）工作压力：-10kPa～3.5MPa；4）工作温度：-40℃～400℃(水：0～90℃)；5）测量精度：±1%6）量程比：10：17）安装开孔尺寸：（与管道尺寸有关）长：136～200，宽：30～60；8）适用范围：当量直径大于50mm的园管或矩形管道；9)带在线拆卸维护系统10)配套提供全套安装附件和现场校准工具4.3.8进出水COD检测在线式COD分析仪，检测进出水COD值。测量信号4~20mA送至现场控制站，信号上传环保局。要求如下：探头：（1）原理：采用重铬酸钾法；（2）测量范围：进水：3.3～2000mg/LCODcr；出水：3.3～200mg/LCODcr（3）准确度：大于100mg/L时为读数的±10%；小于100mg/L时小于6mg/L；（4）重现性：大于100mg/L时为读数的±5%；小于100mg/L时小于5mg/L；（5）响应时间（90％）：20分钟；（6）消解时间：3、5、10、20、30、40、60、80、100、120分钟可调；（7）测试间隔：连续，3，4，24小时可调；（8）校正间隔：按选定间隔自动进行（持续时间60分钟）；（9）清洗间隔：按选定间隔自动进行（持续时间10分钟）；（10）自我监测：自我监测泄漏，仪器状态自我诊断；（11）模拟输出：2路0/4～20mA模拟输出，2个继电器；（12）服务接口：RS232；272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表（13）数据通讯：标准MODBUSRS485或PROFIBUS，可实现双向通讯和远程控制；（14）显示：中文操作界面，LCD图表显示；（15）消解温度：175℃；（16）工作温度：5~40℃；（17）电源：230±10%VAC，50/60Hz。*COD分析仪要求具有中国国家环保局“环境保护产品认定证书”配套“样品预处理器”4.3.9pH检测pH计检测进水、出水pH值和温度。测量信号4~20mA送至现场控制站。2)测量介质：污水探头：（1）电极：差分电极，带双阶参比电极（接地电极和参比电极），具有电极自诊断功能；自动温度补偿；（2）测量范围：0~14pH/0~95℃；（3）灵敏度：≤0.01pH；（4）稳定性：每24小时0.03pH，不累积；（5）电极探头要求有一年质保期；（6）防护等级：IP68；（7）电缆线长：根据现场情况可选；（8）安装方式：浸没式；变送器（1）显示：图形数据点阵LCD，带LED背景灯照明，半透明反射式；（2）安全等级：两个密码保护；（3）探头输入：单通道或双通道；模拟和数字传感器任意组合使用；（4）输出：两路模拟的0/4-20mA输出信号，带独立的PID控制功能以及4个额外的4-20mA输出可供选择。（5）工作环境：-20~60℃，0～95％相对湿度、无冷凝；（6）存储环境：-20~70℃，0～95％相对湿度、无冷凝；（8）继电器：四个SPDT(C型)触头,1200W,5A,250Vac；（9）电气接口：1/2"NPT；（10）数据存储：有2个数据记录仪，每个为128Kb。记录数据以XML的格式被下载到SD卡上。（11）外壳防护等级：NEMA4X/IP66；272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表（8）*电源：100~240VAC±10%，50/60Hz；24Vdc-15%+20%；（9）安装方式：壁挂/面板/夹管式安装；4.3.10氨氮分析仪氨氮分析仪在线检测出水氨氮，测量信号4~20mA送至现场控制站，信号上传环保局。（1）用途：用于进出厂水质氨氮的检测（2）原理：氨气逐出,光度比色法测量。仪器具有自动校正、自动清洗功能,连续在线监测氨氮；（3）测量范围和数量：入水口2～120mg/L，出水口0-12mg/L；（4）准确度：≤测量值的±2.5%；（5）最低检测限：≤0.2mg/L；（6）测量周期：≤30分钟；（7）仪器具有自动校正、自动清洗功能；（8）显示：LCD，图形及数据显示；（9）输出：4~20mA；（11）电源：220VAC50Hz；（12）配备：氨氮仪同厂家配套的,同一品牌的水样预处理系统（13）*NH3-N分析仪要求具有中国国家环保局“环境保护产品认定证书”，配套的样品预处理器与COD可共用。4.3.11超声波明渠流量计用于测量全厂出水，安装于巴氏计量槽，测量信号4~20mA送至现场控制站。并上传至环保局。（1）用途：测量、显示和传送污水处理厂测流堰槽的液位、流量及大气温度测量信号；（2）*原理：非接触超声波测量液位，根据仪器内部的液位与流量计算公式自动计算流量；（3）仪器组成：液位传感器、变送器，探头安装支架；（4）测量范围：液位：0.25～6米，气温：-40～80℃；（5）分辨率：液位：0.001米，气温：0.1℃；（6）测量精度：0.5%读数；（7）灵敏度：0.1％读数；（8）重现性：0.1%读数；272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表（9）响应时间：＜180秒；（10）温度补偿：-40～80℃范围内自动补偿；（11）传感器防护等级：IP68；（12）流量显示：0～9999＋倍乘数＋体积单位；（13）显示：LCD背光液晶显示，中文操作菜单；（14）输出：2×0/4～20mA，继电器，RS232；（15）变送器防护等级：IP65；（16）工作环境：-20～60℃，0～95％相对湿度；（17）电源：180～260VAC，50/60Hz；（18）传感器安装方式：螺纹安装方式，明渠上或池边托架悬臂安装；（19）控制器安装方式：壁挂/面板/管道安装；（20）电缆：专用电缆，长度根据现场情况可选。4.3.12总磷总氮检测仪（1）功能：应用于市政污水进出水口水质监测，可同时分析总磷、总氮、COD三个参数值。（2）*测量原理：总磷：分解过硫酸钾（依据高压灭菌法：加热120℃30分钟）—钼酸铵蓝色，880nm吸光光度法总氮：分解碱性过硫酸钾（依据高压灭菌法：加热120℃30分钟）—220nm紫外线吸光光度法COD（UV）：双波长吸光光度法（紫外线254nm，可见光546nm）（3）*测量范围：总磷，0～0.5mg/L至20mg/L总氮，0～2mg/L至200mg/LCOD（UV），0～20mg/L至500mg/L（4）*重现性：±3%FS以内；稀释法时为±5%FS（5）*测量周期：1～6小时，可任意设定（6）加热分解装置：独立设计；（7）检测器：多波长检测器，可对TP、TN、COD三项指标进行测量；（8）*记录方式：内置小型存储器（一年的数据保存量），带自动卷纸功能的打印机（9）*校正方式：使用标准液手动校正以及内置的自动校正功能；COD（UV）每次检测时进行自动零点偏移校正和通过滤光器进行的满量程值偏移校正。（10）输出：模拟信号4~20mA，负载600ohm；（11）电源：220VAC50Hz；（12）附件：试剂及一定的消耗品；272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表4.3.13氨氮分析仪安装位置：生物池出口氨氮仪表；测量原理：气敏电极法；测量范围：0.05~20mg/L，1.0~100mg/L；(说明：生物池进水的氨氮仪表量程，需根据实际进水浓度选择，不同量程的氨氮仪表，其结构、外形及安装等均相同)。准确度：0.05~20mg/L测量范围内：3%±0.05mg/L；1.0~100mg/L测量范围内：3%±1.0mg/L；重现性：2%±0.05mg/L；（0.05～20mg/L）；2%±1.0mg/L；（1.0~100mg/L）；最低检测限：0.05mg/L；（0.05～20mg/L）；1mg/L；（1.0~100mg/L）；测量间隔：5~120分钟可调；响应时间：T90≤5min；仪器具有自动校正、自动清洗功能；样品过滤：采用带过滤功能的预处理器获取连续样品；防护等级：IP65；电源：230VAC，50/60Hz；样品预处理系统样品流量：最大900mL/h，可连续过滤样品；环境温度：-20℃~40℃；吸入管长度：5m，带加热恒温样品功能；出液管长度：10m，带加热恒温样品；电源：230Vac,50Hz；防护等级：控制箱IP65；4.3.14压力表1.用途：用于回用水压力检测2.功能测量、指示和传送压力信号3.组成传感器与变送器一体式4.测量原理★陶瓷膜片测量方式5.测量精度0.2%满量程6.稳定性长期稳定性优于0.1%7.环境温度－20~70℃极限温度－20~80℃272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表1.防护等级IP68(全天候防水型)2.过程稳定－40~100℃3.数据状态显示及设定、校正4位测量值，带背光LCD。4.★信号输出4-20mA+hart+图形5.供电电源AC12-36v50Hz6.防护等级IP687.安装方式螺纹安装4.3.15水头损失计（差压变送器）1.用途：用于滤池检测2.（1）功能：测量、指示和传送水头损失信号3.（2）*原理：压力差测量原理4.（3）组成：压力传感器、变送器及全部安装附件5.测量介质：空气、水、污水6.*测量精度：≤0.1%7.电源：11.5-45VDC8.*过程温度：-40°C-85°C9.膜片材质：316L10.*显示：四行中文液晶显示，按键操作，显示单元可90度旋转11.*输出：4~20mAhart二线制12.过程连接：NPT1/4-1813.*防护等级：IP6814.操作语言：中文4.3.16仪表电源接线箱箱体材质：耐撞击热塑性工程塑料；功能：控制仪表电源和为仪表的电源和信号部分提供防过电压保护；内部元件包括：断路器、电源及信号防雷器、隔离器；安装方式：柱上式或挂墙式安装防护等级：IP654.4控制设备的配置要求4.4.1一般技术要求1、工作温度：室内-5~+50℃，室外-10~+55℃272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表2、相对湿度：5~95％，3、防护等级：室内IP54，室外IP564、供电电压：AC220V，+10％~-15％，50HZ5、模拟量输入和输出：4~20mA，24VDC6、开关量输入和输出：250VAC，2A，无源接点。控制系统由所在单体的配电室提供单相220V电源卖方采用的控制设备的具体性能指标应填入技术特性表中，不同用途和不同规格的设备，应分别填写技术特性表。4.4.2通讯网络结构污水处理厂通讯系统网络结构分二层：第一层为信息管理层，即中控室监控设备间及与现场控制站间采用工业以太网(EtherNet/IP)，基于IEEE802.3标准的EtherNet／IP网络采用有源环形拓扑结构，由交换机提供虚拟连接。环形拓扑结构支持100Mbps和1000Mbps产品。以太网交换机可自动处理速度差异，使用户可以混合使用100Mbps和1000Mbps设备。控制设备均要求为全双工设备，以减少数据包冲突并使设备能同时发送和接收数据。支持标准TCP/IP通讯支持的以太网介质有10Base2、10Base5、10BaseT和光纤支持子网分割TCP/IP以太网可以同时支持上位机访问、控制器通讯和PLC的配置和调试可以通过编程软件来对该模块进行配置支持普通商用EtherNet通信产品和物理介质支持I/O控制信息第二层为控制层（ControlBus），即现场控制站与分布I/O站及设备之间的通讯，采用开放的、国际上认可的ControlNet现场总线，全厂必须统一采用一种控制总线，不允许混用。任意一个网络节点故障都不会影响其它远程站的工作。控制总线网是一个实时的控制网络，用于高速传送实时I/O数据和消息数据包括程序上载/下载、组态数据及对等通信，所有这些都在一个单独的物理介质链路上传送，网络具有高度的确定性，能可靠预测数据发送时间。控制站间距离（无中继器）≥1000m272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表控制总线网支持64个可设定地址的节点通信速率≥5Mbps控制层采用总线形网络拓扑结构通讯系统网络混合搭配二层网络，卖方所采用的网络方案应满足上述要求，并且使用户可以在网络间无缝地传送数据，无须额外编程、组态或创建路由表。4.4.3控制系统的配置根据厂区内生产构筑物的分布和工艺过程的要求，设置个现场监控分站并在现场控制站配置操作显示终端。中央控制室和厂内的各单体PLC控制系统采用光纤环网连接，网络形式为工业以太网，传输速率为100/1000M。并环状连接。4.4.3.1中控室的硬软件配置中央控制系统应至少包括但不限于以下组件：1、2套商用级监控计算机，热备冗余结构。两套服务器分别用于数据管理和数据传输2、1套打印服务器3、1台A3幅面喷墨打印机，用作报表打印。4、1台A3幅面激光打印机，用作故障打印。5、1套100/1000M自适应交换机6、2套67‘LED大屏幕（分别用于实时显示及监控系统）7、1套UPS不间断电源，用于控制系统的供电。8、1套电源防雷装置，用作控制系统电源防雷保护9、工程师站、厂长室、化验室计算机10、1套操作台、工作椅11、操作系统软件和监控系统软件12、1台空调13、1套机柜4.4.3.2全厂现场控制站的设置现场控制站的设置及功能见下表：序号控制分站名称功能安装位置272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表1鼓风机房控制分站鼓风机房及变配电等设备控制及数据采集及相关检测仪表的供电变配电间控制室2反冲泵房控制分站鼓风机、反冲泵泵等设备控制及数据采集及相关检测仪表的供电（户外型）反冲泵房控制现场3加药间控制分站加氯间等设备控制及数据采集及相关检测仪表的供电加氯间域控制现场41#生物池控制分站1#生物池内电机阀门等设备控制及数据采集及相关检测仪表的供电1#生物池区域控制现场52#生物池控制分站2#生物池内电机阀门等设备控制及数据采集及相关检测仪表的供电2#生物池区域控制现场6脱水车间控制分站脱水车间、储泥池设备控制、变配电设备的数据采集及相关检测仪表的供电脱水车间控制室7滤池控制子站滤池设备的数据采集及相关检测仪表的供电滤池现场8脱水机控制子站随工艺设备脱水机设备的数据采集及相关检测仪表的供电脱水机现场9加氯设备控制子站随工艺设备加氯设备的数据采集及相关检测仪表的供电加氯间现场10加药设备控制子站随工艺设备加药设备的数据采集及相关检测仪表的供电加药间现场11沉砂池设备控制子站随工艺设备加氯设备的数据采集及相关检测仪表的供电沉砂池现场控制系统配置见附图《污水厂控制系统配置图》。4.4.3.3其他硬、软件设备配置1、光纤电缆及网络交换机；2、现场总线电缆（PLC设备配套）；3、双绞线电缆；4、便携式计算机；5、PLC编程软件；4.4.4控制设备技术要求4.4.4.1PLC控制器鼓风机房、氧化沟主站PLC控制器采用不低于SchneiderQuantum系列或Rockewell的Controllogix系列或Siemens的S7400处理器及其I/O和通讯模块。PLC控制站配置要求：模块式结构，与工业以太网（冗余光纤环网）连接的通讯模板。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表PLC控制站和现场控制单元配置的CPU模板，I/O模板均应为同一品牌、同一系列产品。PLC控制器要求采用知名品牌的大型控制系统，其CPU模板要求采用大型控制系统的最高端的型号，已保证在控制系统在十年内不落后。PLC控制器要求采用知名品牌产品。——CPU模板CPU提供充足的内存以满足应用本身和未来扩充的需要。CPU采用高性能工业级别32位微处理器，主频不低于266MHz，负责通讯任务和程序运行及逻辑运算。单布尔指令执行时间不大于0.075微秒，单浮点数指令执行时间不大于0.56微秒。每毫秒执行千条（100%布尔）指令数不小于10.28Kins/ms。CPU集成内部RAM不小于2兆，总的内存不小于4兆。程序区和用户数据区采用完全的自动内存分配机制，开发人员无需人工分配系统内存；CPU集成RS-485通讯端口和PCMCIA通讯卡插槽。CPU带有USB端口进行程序下载。CPU配LCD显示屏幕，可对CPU进行诊断，对部分配置参数进行设置，同时还可启动和停止CPU。I/O点数≥60000点；模拟量I/O≥3000点；控制系统支持多任务操作系统，要求支持不少于1个主任务，128个以上的基于事件中断的任务类型。处理器之间通讯交换数据，无需编程，即只需指定通讯路径就能通过I/O扫描服务完成数据的交换。控制系统I/O模块、通讯模块、特殊模块等均与CPU模块严格保持同等的档次、尺寸及设计规格等，是同一系列的产品。采取统一的背板总线技术,背板总线通讯速率达到(80Mbits)；包括电源模块在内的任何模块可放置在任意槽位，所有I/O模板的配置及编址通过软件实现，无跳线及DIP开关。电子模块ID，保证用户配置与实际模块一致。输出模块必须具有预设状态功能，即在编程模式和故障模式情况下设定安全状态值。系统机架应保证良好的机械物理性能，并具备模块机械锁定装置，模块的安装、拆卸无需特殊工具，控制系统，包括机架，各种插槽式模块都符合完全的无风扇设计要求。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表在背板电源和用户端电源不断开的情况下，CPU、I/O模块、通讯模块及可拆卸端子排等必须能够支持带电插拔。系统要求高度的可靠性，是免维护型的系统。CPU、I/O模块、通讯模块、电源等在正常工况下平均无故障时间（MTBF）均不低于50万小时。控制系统必须能够提供包括梯形图、功能图块、结构化文本、顺序功能流程图在内的符合IEC61131-3标准的灵活的编程语言支持，数据格式符合IEC61131标准；PLC编程软件支持用户自定义标签功能，即按照用户工艺流程设备编号命名PLC标签，便于设计和维护。支持别名标签功能，即用户程序可以与电气设计同步进行，按照控制逻辑编制通用程序，待电气图纸出来后，用户只需将通讯程序定义的标签别名到具体的物理地址后就能够完成程序开发工作。提供PLC离线仿真器。编程环境采用图形化的编程界面，可提供单步、连续、断点等方式的在线监视功能，和在线操作员监视画面。具有离线程序仿真功能，可方便与触摸屏、监控软件等实现交叉仿真功能。支持本地、远程的程序上/下载、在线监视和参数修改、程序修改。控制系统支持快速内存升级技术，处理器、I/O模块、网络模块都能够在现场通过软件升级至最新版本；控制系统支持冗余以太网和双总线冗余通信技术，冗余切换不通过软件实现，切换时间不会对实时控制产生任何实质性影响的可能性。双机热备系统采用双电源、双CPU、双以太网通讯、双底板构架，无须编程即可实现双机热备，切换时间小于50ms。所有ECU单元与现场PLC控制站之间采用工业以太网连接。控制系统处理器和输入输出模块是完全的软件可配置，包括模块信息刷新时间、模拟量工程标定、上下限报警、斜率限制等；4.4.4.2控制系统电源要求：要求采用独立或组合型（可累加）电源模块，可放置在任意槽位工作电压：93～138VAC或170～264VAC；输出电流：独立电源3A；组合型11A；频率范围：47～63HZ；工作温度：0～60摄氏度；保存温度：－40～85摄氏度；272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表相对湿度：5～95％；隔离：2500VDC或1800VAC持续1秒；最长电源中断时间：满负荷时为1/2周期；——I/O模块数字输入模块（DI）：输入点数：16点或32点输入电压：24VDC具有光电隔离功能和LED状态指示连接方式：可拆卸式端子排，易于连接和维修计量脉冲计数输入的采集应确保不丢失脉冲，承包商根据所选仪表自行决定是否采用专用输入模块。数字输出模块（DO）：输出点数：16点或32点，24VDC晶体管输出，最大开闭能力：≥0.5A，10-60VDC；≥2A，10-50VDC（继电器隔离）250VAC，2A具有光电隔离功能和LED状态指示连接方式：可拆卸式端子排，易于连接和维修模拟输入模块（AI）：输入点数：8点或16点输入范围：1～5V，0～10V，-10～+10V，0～20mA，4～20mA分辨率：≥15位具有光电隔离功能和LED状态指示外部连接：可拆卸式端子排，易于连接和维修模拟输出模块（AO）：输出点数：8点输出范围：1～5V，0～10V，4～20mA272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表分辨率：≥15位具有光电隔离功能和LED状态指示外部连接：可拆卸式端子排，易于连接和维修4.4.4.3工业以太网交换机1.100/1000Base-TX自适应的以太网接口（全双工），支持自动MDI/MDI-X连接。2.1000Base-FX全双工的单模/单模光纤接口。3.广播风暴保护。4.IEEE802.3/802.U/802.3X存储和转发交换方式。可选的工业电源设计1.提供工业级的交流（AC220V）电源。2.提供工业级的各种电压等级的直流电源（DC+24V、DC-48V、DC110V）。3.电源具有可靠的过流、过压保护以及EMC保护端口型号和数量：提供2对1000Base-FX单模光接口，24个100/1000Base-T/TX以太网RJ-45端口，电源可选。交换技术存储转发交换技术（StoreandForward）：交换机开始接收数据帧后，先进行存储，待完全接收整个数据帧后，进行差错校验，校验无误后进行转发。防干扰（防静电，防电磁场，防瞬时高压，防传导）防辐射4.4.4.4UPS1)输入电压：AC380V+／-20％，50Hz+／-10％2)输出电压：单相220V~2％，50Hz+0．2％3)输出功率：10kVA/2KVA4)输出波形：正弦波，谐波失真<3％TD5)蓄电池供电时间：额定负载下放电60分钟（30分钟）6)蓄电池寿命：10年，免维护7)负荷峰值因数：5：18)过载能力：125％时10min，150％时30S272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表9)在线式运行方式，自动切换旁路工作，无切换时间10)微处理器控制，全自动操作，有RS-232通信接口11)平均故障间隔时间(MTBF)：>50000小时。4.4.4.5监控管理计算机采用国内外知名品牌的商用计算机，至少应满足下述指标：24寸宽屏、i7-3570/4G/1T/DVD-ROM光驱，集成千兆网卡、鼠标、键盘等。计算机、服务器配置根据订货时最新配置选定类似品牌，标书参数为最低参考值。4.4.4.6数据网络服务器采用国内外知名品牌的服务器，至少应满足下述指标：4G内存*8；1T硬盘*2；热插拔冗余电源；DVD刻录光驱；2U导轨；RAID1；3年7*24上门；2008标准版操作系统64位；RAID1。4.4.4.7机箱设计机箱必须采用专门用于工控装置的专业厂家生产的品牌产品。机箱设计包括：现场控制站PLC机柜、分布式I/O控制箱等。控制设备外壳的保护等级应遵照IEC60529，具体如下：在室内的设备用IP54；在户外的设备用IP65；所有设备的机箱应有可锁的门，任何通风口或百叶窗都应有有效的滤尘装置，任何冷却风扇都有风扇故障报警触头，连接到相应的报警系统。PLC柜的要求：用2mm厚的冷轧钢板装配（箱）柜体，每一个门要用单独一片钢板制成；所有的柜装有嵌入式的锁，并共用一个钥匙；应有钢制结构构成柜的框架；外壳要用环氧树脂粉末静电喷塑，固化处理。外部的颜色需经买方确定；柜内要提供2条与柜体绝缘的接地铜排，一条用于信号和屏蔽接地，一条用于设备的工作接地；提供充足的端子，满足工程要求并有20%余量；柜内配线必须使用线槽，线槽填充度不能超过40%；272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表柜内每个220VAC供电回路应有断路器，能承受250V、3000A短路容量；24VDC回路应为快速响应带发光二极管的玻璃式熔断器；每个继电器上应有一个氖灯来指示损坏与否，并带开合指示；PLC柜应有防雷击和防过电压措施；PLC柜应提供污水厂内检测仪表的电源；机箱尺寸：——现场控制站的PLC柜WXDXH=800(1000)X600X2200mm；4.4.4.860寸TFTLED真彩液晶屏液晶显示单元可以显示视频图像信号、计算机信号等各种需要显示的信息。对各种现场信号和各类计算机图文信号进行多画面显示。正常情况下，系统按预定的内容进行显示，操作人员根据需要可以分别对显示内容进行切换控制。液晶拼接显示屏系统组成的显示部分是电视监视系统的前端部分，其功能是把后端控制部分传送过来的图象和信号通过常用的图形显示接口（VGA/RGB/BNC/DVI/USB等）方式一一显示出来。液晶显示器的选择，应该满足系统技术指标和功能的要求，采用黑色金属外壳，外形规则美观，可满足365天7×24小时连续不间断工作方式，使用寿命不得低于66000小时。所有显示设备,信号切换设备提供三种控制方式；平常操作仅需要接口管理计算机上一键点击控制，不需要关心切换过程就实现快速控制效果。实现人性化控制，节省操作人员时间。为了实现显示系统各屏信号的功能切换，如有必要要求每台机组根据数量需要单独配置工业级网络视频服务器（4输入）、9画面分割器、和RGB/VGA矩阵切换器（8输入8输出）相关辅助设备，以便方便的接入视频信号，对辅助设备的管理和操作，另需单独配置控制管理计算机和无线遥控装置。以上辅助设备要求满足工业环境的运行要求和防护标准。显示终端按AKAOLA、BACCO、NEC工业级液晶显示器报价（不得选用已停产品牌型号）。并以最高价计入总价，最终品牌由业主确定。型号屏幕尺寸60inch图像长宽比16:09272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表点距0.7455(H)*0.7455(V)响应时间6ms色彩8BIT,16.7M亮度700cd/m2对比度3000:01:00色温10000K可视角度（H/V）178/178度显示面积1018.353mm(H)x572.544mm(V)电源AC100~240V,50/60,Universal,±10%功率250W(正常工作状态)电源管理VESADPMS使用寿命>60000小时最佳分辨率1366*768输入输出接口详见下表玻璃板防眩晕反射率≤0.5%温度工作状态0～50℃储藏状态-20～70℃湿度工作状态20～80%储藏状态20～80%压力工作状态800～1114hPa（海拔高度：0～2000m）储藏状态600～1114hPa（海拔高度：0～4500m）272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表4.4.4.9光纤网络系统光纤网络系统包括网络交换机、视频编码器，配套软件、光缆及尾纤等组件。污水处理厂主干传输网采用千兆单模光纤以太网，网络体系采用视频、控制数据双网合一方案，使网络带宽得到充分利用。网络拓扑结构为环形，支持IEEE802.3规约和标准的TCP/IP协议。污水处理厂内的各种控制设备通过工业级以太网络进行无缝连接，实现数据的高速传输和实时控制。现场的PLC控制信号通过PLC的以太网模块端口与现场的工业以太网交换机相接，控制方式采用“全开放全分布”方式。在中央控制室中，视频信号经一路视频编码器接收压缩，并转换成数字信号（符合H.263标准）接入到工业以太网交换机，通过相应的监控软件对四路视频图像同时实施监视和记录，可远程控制云台的动作，并且可以任意切换到其它视频监控站点。1、网络交换机所提供的网络交换机设备应满足以下基本功能需求：网络交换机应为完全工业级产品，重负荷设计，电磁兼容性指标应满足工业标准要求。工业以太网交换机应支持Hiper-Ring技术，当环网发生一处光纤断点时，网络能在500毫秒内自愈。工业以太网交换机采用模块化结构设计，提高设备的扩展性和灵活性。无风扇设计，具有SNMP和WEB网络管理功能和24VDC冗余电源接口。平均无故障时间（MTBF）在20年以上。交换机的保护等级为IP20。要求工业以太网交换机集成的光纤端口转发延迟在10us以内；同时支持端口优先级，对不同实时性的数据进行不同的级别处理；具备划分VLAN（虚拟局域网）功能，将不同的应用进行隔离；拥有流量控制等功能，确保工业数据的实时性和安全性。由于视频图像会产生组播，交换机应支持Multicast（IGMPsnooping/querier,GMRP）,broadcastlimiter多播/组播/广播抑制功能。采用基于SNMP（简单网络管理协议）的网络管理软件，各端口支持警报、事件、历史、主机等集成RMON（远程监控）功能，支持安全防护配置和控制功能。并可采用OPC（OLEforProcessControl用于过程控制的对象链接和嵌入）通信方式将网络设备的状态信息和报警传递到计算机监控系统软件中。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表2、光纤光纤应采用铠装工业单模光缆，其必须具有耐油、抗化学盐雾、耐磨损、抗紫外线的特性，预期寿命不少于20年，每根光缆内至少不少于6根光纤，可直接埋地敷设。至少应满足如下指标：工作温度：-40℃--80℃保存温度：-40℃--80℃相对湿度：0—100%最大张力：600磅最小弯曲半径：6.5英寸最大衰减：0.5db/KM4.4.5中央监控系统及控制软件系统本期中央控制室（简称中控室）与污水处理厂的鼓风机房合建，集中监视、控制、管理整个污水处理厂的全部生产过程和工艺过程。对生产过程中的自动控制、报警、自动保护、自动操作、自动调节以及各工艺流程中的重要参数进行在线实时监控，对全厂工艺设备的工况进行实时监视。并可将厂内重要数据上传至公司，视频监控系统应接入上级生产安全视频监控平台，并要求能实现无缝链接。进出厂水COD，氨氮、流量计等数据按照相关部门要求上传至环保局。一、二期系统和三期无缝衔接，污水厂一、二期数据通过以太网接入至三期中控室。1、运行监视中控室通过操作终端、视频监视器等显示设备对污水处理厂的生产过程进行监视。操作终端屏幕上以图形方式绘制全厂的生产工艺流程图和主要设备配置，从总体流程图、总体平面图直到每个单体的局部流程图和平面图。操作终端屏幕上动态显示各主要设备的状态和主要现场数据，包括设备运行，工艺过程、进出口水质、流量、液位、电力参数、电量数据、事故报警等。电子显示屏用于显示污水厂的工艺流程、设备的运行状态及其参数细节、工艺数据等。2、运行控制中控室的运行控制通过操作终端实现，主要是对全厂的生产过程进行调节，对产品的质量进行控制。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表中央控制室主要进行运行调度、参数分配和信息管理，亦可通过PLC控制全厂主要设备的运行。中央控制室向各单体控制系统分配所在单体或节点的运行控制目标，根据全厂水量和水质状况，命令某组工艺设备投入或退出运行。对于中央控制室允许投入运行的设备或设备组，其具体的控制过程由所在单体控制系统管理；对于被中央控制室禁止投入运行的设备或设备组，由所在单体控制系统控制其退出运行，并不再对其启动。3、数据管理中央控制室是全厂生产过程的数据中心。中控室数据库中记录有各单体控制系统上报的现场数据，对这些数据进行处理归档，可以形成历史数据库、生产报表、统计报表等，可以分析产品质量、能耗指标、成本指标等，可以对设备的运行和维护周期进行管理。4、报警处理当污水处理厂工艺过程或设备运行出现异常时，中央控制室立即响应，发出声和光的报警提示信号：（1）声报警：由安装于操作终端内的扬声器发声，声报警可在人工确认后消除（2）光报警：操作终端的屏幕上闪光显示报警内容，光报警在故障排除，运行恢复正常时自动消除本标工程主要涉及的报警信号类别有：（1）电源过电压、欠电压（2）进线柜过电流（3）功率因数过低（<0.8）（4）进线柜故障跳闸（5）变压器温度报警（6）UPS故障（7）单体控制系统上报的报警（8）液位计工作异常及高/低为超限（9）流量计工作异常及超上/下限（10）水质分析仪表工作异常及超上/下限（11）潜水泵和水下搅拌器有关报警，包括定子温度、轴承温度、泄漏等（12）设备控制箱故障跳闸、设备启动失败、设备工作过电流（13）设备故障、操作超时、运行不到位（14）控制系统自检发现异常，状态逻辑错误（15）通信故障。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表5、事件处理事件是指运行事件和重要的系统操作，事件登录按时间顺序排列，以下事件都要记入不可修改的事件登录薄：（1）中控室和各单体控制系统的操作员登录（2）控制命令和结果（3）修改设定值（4）写入数据（5）全部的报警、确认和删除。6、报表及打印功能中控室自动生成客户化的日报表，阶段报表和事件驱动报表（包括事件和报警文件）等。报表中有实时数据和统计数据，并可以插入说明文字。系统生成的文本，表格，图形，报表等内容均可在打印机上输出。打印机设2台。7、软件系统软件系统包括操作系统软件、PLC编程软件、中控室MMI监控软件、OFFICE2008办公软件、防病毒软件，数据库系统等。操作系统应与MMI监控软件相匹配。PLC编程软件、中控室MMI监控软件具体数量见主要设备清单。数据库系统不低于oracle11G,SQLServer2008或同等档次产品。投标人提供的各项软件每一套都必须具有使用许可证。为保证系统的完整性，中标商提供的软硬件设备必须成套供货。PLC编程软件、中控室MMI监控软件具体要求如下控制室MMI监控软件包括1套无限点的开发版和4套运行版。专业工业数据事务管理系统1套，投标人提供的各项软件每一套都必须具有使用许可证。为保证系统的完整性，中标商提供的软硬件设备必须成套供货。4.4.6设备管理能对组成系统的所有硬件设备及运行状态进行在线监测及自诊断，能对实时监控的所有对象的运行状态进行监测及自诊断，有对各类设备运行情况(如工作累计时间，最后保养日期)进行在线监测，并存入相应文档，以备维护、保养，能对设备故障提出处理意见，以供参考。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表4.4.7能耗管理软件系统应能对系统的设备运行记录及控制模式进行综合考虑，在最低的消耗下，发挥最大的效率。能耗管理应至少包括下列内容：1、电力消耗2、化学药剂消耗(包括混凝剂3、水消耗4.4.8系统性能指标1、实时性调用新画面的响应时间不大于5秒。画面动态数据(150点以内)刷新时间不大于2秒。报警或事件反映到CRT屏幕的响应时间不大于2秒。数据采集周期：数字量输入1秒模拟量输入2秒2、可靠性计算机监控系统中所有设备的MTBF值应大于16000h。3、可利用率计算机监控系统的可利用率不小于99.9%可利用率的定义如下：A=使用时间/(使用时间+故障时间)4、切换时间主-备服务器切换时间不大于30秒5、负载率CPU负载率应在40%以下4.4.9运行控制各主站实现其他可控设备手自动启停，采集配电数据及过程仪表，对本站内各设备协调运行，实现复杂自动控制运算。中控室监视全厂运行，并能远程手动操作各设备，远程修改各控制参数和保护参数。中控室服务器实现历史数据库分析，实现神经网络计算，总结控制参数，指导或直接调整过程控制参数。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表1、生物池控制自动控制处于工作状态的生物池充气搅拌机的连续运行。实时采集生物池溶解氧和固体悬浮物（MLSS）值。根据生物池溶解氧值控制充气搅拌机的开启台数。根据设定运行时间控制二沉池刮泥机运行。根据生物池的污泥浓度，计算出污泥回流比，把回流比换算成污泥回流污泥泵的运行台数。同时自动累计单台泵运行时间，实现自动轮换运行。剩余污泥泵周期自动轮换开停，按一天内的时间间隔直至将设定体积剩余污泥排至污泥调蓄池待处理。2、电气设备的监控10KV高压开关柜信号装置，低压进线柜、联络柜设框架型开关，综合电量和框架型开关通过现场总线与PLC通讯，PLC采集低压开关柜如下电量参数：--电压--电流--有功功率--无功功率--功率因数--千瓦时--干乏时--断路器状态和故障跳闸。MCC柜组进线开关柜的综合测量装置、总开关状态采集以及各马达智能保护和控制装置均采用现场控制总线连接所在单体的现场控制站(PLC)，由PLC实施数据采集和设备控制。4.4.10控制设备和仪表的自检单体控制系统负责对所辖执行装置和仪表的工作状态自动巡检有：执行结果和控制命令的一致性执行装置的自检结果和报警仪表的工作状态、自检结果和报警仪表检测数据的突变或数据超越量程272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表现场总线设备及其通信设备工作状态和报警水质分析仪表的工作状态和报警电源、UPS的工作状态和报警。4.4.11工业闭路电视监控系统工业闭路电视监控系统的设计应具有灵活性，可满足未来区域的扩展及系统联网。完成监视全厂的生产及安全状况。全厂视频网络体系采用以太网方案。要求安防视频数据存储时间满足相关规定，符合本地法规要求。1、系统布置在污水处理厂厂区设置闭路电视系统，监视生产过程，对厂区进行巡视。在工业闭路电视监视系统中，传输介质为光缆，在中控室闭路监视系统的控制单元预留有远期扩展接口；主要配电间场所根据需要分别设置烟温探头并将报警信号送至系统。视频监控系统应满足“重庆市应急办对社会行业单位安全防范的要求”1．系统目标与要求安防监控系统兼有工艺设备监视和厂区安全保卫两种功能，该系统采用计算机多媒体技术，组成一个全方位、全天候实时监视、控制系统，CATV系统与计算机自动控制系统有机结合，以便管理人员及时掌握现场情况，实现科学、安全、高效的生产调度及管理系统。2．系统功能安防系统建成后能满足以下功能要求：1)每个监控点将图像信号、声音信号和报警信号准确无误地传送到中心控制室。2)中心控制室对所有监控点的设备进行控制和操作。3)中心控制室可对每个摄像机的图像进行存储和回放。4)CATV系统中传输通道选用有线双工光缆传输模式，同时在系统设置时充分考虑系统的可靠性、适用性、先进性、可扩容性和经济性。模拟显示及工业闭路电视监控系统的设计具有灵活性，可满足未来区域的扩展及系统联网,完成监视全厂的生产及安全状况。5）各配电间感温感烟探头信号送至现场控制站，并传送至中控室。2、系统功能要求数显及电视监控系统应是PAL彩色和CCIR黑白系统，符合CCIR推荐的472-3；摄像机应在日光和人工灯光或无灯光的条件下正常工作。272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表视频、控制信号通过光缆和光端机传输到中心控制室（综合楼内），输入给数字硬盘录像机。数字硬盘录像机作为视频管理和存储设备，可将录像画面分1、4、9、16、32画面显示，同时，通过监控软件，用户可以鼠标控制前端云台和摄像机的转动和变焦。同时利用工控机的视频输出口可连接至大屏幕上。大屏幕与工控机监视画面可同步显示。除了中心控制室外，根据需要可另设2个监看点（分控），一个在综合楼内，另一个则在门卫室。分控端根据权限的分配，可以实现和主控相同或少于主控的功能。操作人员和安保人员可以通过工控机操作系统(如windowsXP)中安装的视频监控软件进入视频监控系统。系统提供密码保护装置。常规控制应能分配不同的权限用户给不同的人员进行访问或处理摄像机控制功能。系统可提供数字化记录，保存相应软件或硬件配置。3、设备要求所有摄像机均为CCD摄像机，全部摄像机按用途分为室外和室内两类。采用高清纯数字网络彩色摄像机，包括镜头、云台、防护罩、托架等；户外摄像头选用低照度摄像头配置LED光源。1)环境要求：所有室外安装摄像机，要求考虑高温、防雷电、防雨和防尘。结合本地气候条件，要求定点监控摄像机安装方位应尽可能实现防晒、防雨、防雷，室外防护罩必须具备防水效果，具有遮阳装置，设置自动控制散热装置。2)照度要求：本系统摄像机为全天候监控，监控场所最低照度为1.0（彩色）/0.01（黑白）LUX。清晰度要求：为保证数字化录像效果，摄像机水平清晰度要求大于480TVL。3)镜头要求：全方位摄像机宜采用一体化变焦摄像机，具有自动光圈、自动聚焦、遥控变焦功能。防护罩要求：外观拟首选球型防护罩，较美观；结构拟选双层防护遮阳，保证全天候使用，可内置CCD电源，维护便利；对防爆在可能情况下采用透明壳宜采用防爆PC材料；根据环境可使用多种安装方式以适合城区各种现场安装要求，以达到最好的监控位置；气候防护等级IP65。4)安装要求：采用柱装、壁装或吊装方式。摄像机防护罩由高强度合金及不锈钢材料制造，防护等级必须达到IP65或更高。云台必须用防腐蚀和耐磨材料制成，防护等级必须达到IP66或更高。云台内置解码器支持Pelco-P协议转动角度：水平：>350°或全向型5)传输系统272n渝北肖家河污水处理厂三期工程设备采购及安装技术规范4自控及仪表传输系统承担视频信号和电源的传送，为了满足电视监视系统的技术指标，本系统采用单模光纤。6)供电及接地电视监控系统应由可靠的交流回路单独供电，摄像机由就近控制柜供电，以防止突然断电影响整个系统，也为今后的工程维修及管理创造条件。系统接地宜采用一点接地方式，接地电阻不大于1Ω。设计系统时，选用的设备应符合电子设备的雷电防护要求。系统应有防雷击措施。应设置电源避雷装置，宜设置信号避雷或隔离装置。272n5工艺设备需求一览表厂外管网编号名称规格材料单位数量备注1手动闸门DN1500组合台1格栅配水井设备表编号名称规格材料单位数量备注1电动上开式圆形闸门∅1200H=4.5m组合台1外附式安装，带启闭机2电动上开式圆形闸门∅1500H=4.4m组合台1外附式安装，带启闭机3手动蝶阀DN150铸铁套1臭气管道粗细格栅及沉砂池设备表序号名称规格材料单位数量备注1电动矩形闸门BXH=900X900mm上开式球铁套2带启闭机2电动矩形闸门BXH=900X900mm上开式球铁套2带启闭机3回转式耙齿格栅除污机B=1.6m安装角度60°N=1.5kW套2n4高排水型螺旋压榨机Q=5.0m3/h，P=2.2kW，槽宽=0.3m，L=6.0m套1格栅机配套5旋流除砂机D=4870P=1.1kW成品套26转子泵（变频）Q=72m3/hH=10mP=5.5kWn=0~350rpm成品套3两用一备7砂水分离器Q=40L/sP=0.75kW套18内进流式网板细格栅渠宽1600mm，b=3mm，P=1.5Kw套29排水U槽套1内进流格栅机配套10高排水型螺旋压榨机Q=5.0m3/h，P=2.2Kw，槽宽=0.3m，L=6.0m套1内进流格栅机配套11手动闸阀DN200铸铁套2放空管出水管12手动闸阀DN150铸铁套7排砂管13橡胶接头DN200/DN150铸铁套2/7排砂管14斜座式止回阀DN150铸铁套3排砂管15手动蝶阀DN150铸铁套1臭气管道生物池设备表编号名称规格材料单位数量备注n1高速潜水推流器P=3kWD=0.71mn=303r/min不锈钢316台4用于预缺氧脱氮区，每池2台2高速潜水推流器P=5.5kWD=0.73mn=306r/min不锈钢316台2用于选择区3低速潜水推流器P=4kWD=1.8mn=54r/min聚氨酯台4用于厌氧池配置，每池2台4低速潜水推流器P=4kWD=1.8mn=54r/min聚氨酯台10用于缺氧池配置，每池5台5低速潜水推流器P=5.5kWD=2.6mn=39r/min聚氨酯台14用于好氧池配置，每池7台6空气电动调节蝶阀（可调型）DN7001.0MPa球铁台2用于空气干管7法兰松套限位伸缩器DN7001.0MPaSS304台2用于空气干管8双法兰手动闸阀DN2001.0MPa球铁台26供气支管安装9双法兰手动闸阀DN4001.0MPa球铁台4用于放开管和半放空管，加长杆地面操作10法兰松套限位伸缩器DN4001.0MPa橡胶台4用于放空管及半放空管n11手电两用圆形进水闸门DN800H=6.55m双向铸铁台2用于生物池进水配水井，上开式，外附式安装配启闭机，双向承压5.6m12手电两用圆形进水闸门DN800H=6.55m双向铸铁台2用于生物池进水配水井，上开式，外附式安装配启闭机，双向承压5.6m13盘式微孔曝气器及布气管盘直径D=300Q=4~6m3/hdn200UPVCEPDMUPVC个m3468/4050配套池底曝气管、固定支架。标高0.5m法兰盘及以下计入，池底管道总长约4050m，管径dn20014混合液回流泵(变频调速）Qmax=1590m3/hH=0.8mP=7.5kW组合台6用于硝化液内回流，单池3台，所列参数为额定工况的参数15拍门DN6001.0MPa橡胶台6用于混合液回流泵出口16双法兰波纹软管DN200L=250mm1.0MPaSS304个26用于供气立管n17法兰松套限位伸缩器DN4001.0MPaSS304个6用于供气支管18双法兰手动球阀DN2001.0MPa球铁台22除臭风管19手电两用圆形闸门DN800H=1.9m球铁台4用于外回流污泥渠，上开式，法兰式安装配启闭机，双向承压2.5m20手电两用圆形闸门DN1400H=6.5m球铁台4用于厌氧区，上开式，法兰式安装配启闭机，双向承压6m21手电两用圆矩形闸门2mx2mH=2m/H=6.4m球铁台2/4用于厌氧区，上开式，法兰式安装配启闭机，双向承压2m/6.5m22冲洗栓DN50球铁台8冲洗栓口23电磁阀DN50不锈钢台2排放冷凝水二沉池设备表编号名称规格材料单位数量备注1单管式吸泥机D=45mP=0.55kwn=0.021rpm不锈钢套2含附件、工作桥n单管式吸泥机附件出水三角堰板B=350mmδ=3mmL弧长=132mSS304套2吸泥机厂家配套,见施-排1308浮渣挡板H=350mmδ=3mmL弧长=130mSS304套2吸泥机厂家配套挡水裙板H=600mmδ=3mmL弧长=139mSS304套2吸泥机厂家配套配水孔管及挡板∅100~∅150L弧长=139mSS304套2吸泥机厂家配套2套筒阀DN800启闭高度H≤1500SS304台2吸泥机厂家配套3手电动圆型闸门∅1200铸铁套2进水闸门4手动矩型闸门500x500不锈钢套2刮泥机配套5回流污泥潜水泵（配冷却夹套）Q=1250m3/hH=7mP=45kW组合套32用1备6斜座式止回阀DN6001.0MPa铸铁台3回流污泥管7手动刀闸阀DN6001.0MPa铸铁台3回流污泥管8法兰传力接头DN6001.0MPa橡胶台3回流污泥管9电动闸阀DN4001.0MPa铸铁台2二沉池放空管n10电动闸阀DN4001.0MPa铸铁台2剩余污泥管11法兰限位伸缩接头DN4001.0MPa铸铁台4回流污泥管12电动葫芦G=3th=12mP=3+0.4=3.4kw成品套1配套I32a工字钢滤池设备表编号名称规格材料单位1立式搅拌器P=1.1kW不锈钢套12上开式气动闸门（带两位五通电磁阀）BXH=600x500,带开度显示,单独水冲时开启60%不锈钢台6用于表面扫洗水量控制、进水,带电磁阀3可调气动蝶阀（带两位五通电磁阀）DN500P=1.0Mpa球铁台6用于清水出水,带电磁阀4可调气动蝶阀（带两位五通电磁阀）DN600P=1.0Mpa球铁台6用于反冲进水,带电磁阀5可调气动蝶阀（带两位五通电磁阀）DN300P=1.0Mpa球铁台6用于反冲进气,带电磁阀6气动圆形闸门（带两位五通电磁阀）DN700球铁台6用于反冲排水,带电磁阀7电磁阀/手动球阀DN50/DN50不锈钢台6/6用于反冲管排余气n8手动闸阀DN150P=1.0Mpa球铁台2用于进水总渠放空9手动闸阀DN150P=1.0Mpa球铁台12用于滤池放空10管道伸缩器DN400P=1.0MpaQ235B个311管道伸缩器DN500P=1.0MpaQ235B个912管道伸缩器DN600P=1.0MpaQ235B个613卧式手动蝶阀DN500P=1.0Mpa球铁台314卧式手动蝶阀DN400P=1.0Mpa球铁台315斜座式止回阀DN400P=1.0Mpa球铁台316单级单吸水泵（变频）H=9mQ=950m3/h成品台3二用一备配套变频电机P=37.0Kwn=1480r/min成品台3二用一备17螺杆鼓风机Q=72m3/minH=44.1KPa成品台2一用一备,带电机配套电机P=90kWn=1480r/min成品台2一用一备18卧式手动蝶阀DN300P=1.0Mpa球铁台2一用一备19消声止回阀DN300P=1.0Mpa球铁台2一用一备20管道伸缩器DN300P=1.0MpaQ235B台2一用一备21空压机Q=1.25m3/min，8.6bar，P=11KW成品台2一用一备22储气罐1000LP=10bar成品个223安全瓶成品个2n24电动单梁悬挂式起重机Lk=8.5m起高9m起重3t成品台1安装于反冲洗泵房25MD1电动葫芦起吊高度9m起重1t成品台1安装于滤池上空26轴流风机（自带电机）990rpm,P=0.18kW4263m3/h、121pa、叶片角度30°成品套494K101-1/3风机进出口带防护网带玻璃钢出风罩94K101-1/1627不锈钢检修人孔DN700不锈钢个1228手动闸阀DN250P=1.0Mpa球铁台1用于絮凝投加池放空29柔性橡胶接头DN250P=1.0Mpa成品台1用于絮凝投加池放空30电动单轨小车起重1tH=5.0m成品台2用于管廊设备起吊32长柄滤头DN20缝隙面积3cm2/个滤柄长度350mm塑料个2592033砾石承托层d2.0~4.0m322.8厚度5034砾石承托层d4.0~8.0m322.8厚度5035均质石英砂滤料K80≤1.4d1.1~1.5m3680厚度1500n36预制滤板1140x1050x100钢砼块360配套焊接预埋件37预制滤梁3330x110x250钢砼块108配套焊接预埋件38塑料球形止回阀DN100UPVC套2接触消毒池及回用水泵房设备表编号名称规格材质单位数量备注1电动方形闸门1200x1200上开式铸铁台1配套启闭机2电动方形闸门1200x1200下开式铸铁台1配套启闭机3应急排水泵Q=120m3/hH=15mP≤37kW成品台2库存4暗杆型齿轮传动软密封手动闸阀DN3001.0MPa铸铁台1半放空管5暗杆型齿轮传动软密封手动闸阀DN1501.6MPa铸铁台46电动闸阀DN1501.6MPa铸铁台47自吸泵Q=120m3/hH=40mP≤11kW成品台21用1备，加氯机专用8自吸泵Q=80m3/hH=25mP≤5.5kW成品台2厂区自用专用9自吸泵Q=50m3/hH=70mP≤7.5kW成品台21用1备，带机冲洗用水n10暗杆型齿轮传动软密封手动闸阀DN2001.6MPa铸铁台211电动闸阀DN2001.6MPa铸铁台212巴氏计量槽Q=1000m3/h~5000m3/h不锈钢套113吸水底阀DN3501.0MPa不锈钢台6水泵吸水口设置污泥浓缩池编号名称规格材料单位数量备注1中心传动浓缩机D=8m，N=0.75Kw不锈钢台2带导流筒2电动软密封闸阀DN3001.0MPa铸铁个2进泥管3橡胶伸缩接头DN3001.0MPa橡胶个2进泥管4电动软密封闸阀DN3001.0MPa铸铁个2排泥管5橡胶伸缩接头DN3001.0MPa橡胶个2排泥管6暗杆型齿轮传动软密封手动闸阀DN3001.0MPa铸铁个6排泥管、放空管、上清液排放管7暗杆型齿轮传动软密封手动闸阀DN1001.0MPa铸铁个5冲洗管、液位观察管8截止阀DN500.6MPa铸铁个2冲洗管n9单口消火栓SN50铸铁套2详04S202/3310电动蝶阀DN3001.0MPa铸铁个4上清液排放管污泥浓缩脱水车间设备表编号名称规格材料单位数量备注1空气压缩机台1PAM溶液制备装置配套2污泥进料电磁流量计DN150PN1.0MPa台3设于污泥管3带式浓缩压滤机带宽B=2.5mQ=55m3/hP=5.5KW不锈钢316台22用,带控制箱，每台运行12h/d4无轴螺旋输送机(水平)Q=15m3/hP=11KW18RPML=15.5m不锈钢316台1水平安装,脱水机配套5无轴螺旋输送机(30º倾斜)Q=15m3/hP=11KW18RPML=8.0m不锈钢316台130度向上倾斜安装,至运泥车6进泥转子泵Q=55m3/hH=70m,N=15Kw台3两用一备,脱水机配套，电磁调速7PAM溶液制备装置制备能力6500L/hP=7.5KW套1脱水机配套,带控制箱,配制浓度0.3~0.5%投料功率0.75KW,搅拌功率2x1.1KW8加药螺杆泵Q=1-3m3/hH=20mN=1.5KW套3脱水机配套，浓度0.1%，2用1备9空压机Q=0.3m3/min,H=0.6MPa,N=2.2Kw台3脱水机配套,2用n1备10防雨罩型轴流风机Q=3920m3/h,H=88Pa,990RPMa=25º,N=0.12kW钢台7叶轮直径D=40011电动单梁悬挂式起重机Lk=9.0mG=5tH=8m台1带工字钢12地磅30吨台113真空上料机（真空泵+料斗）套1PAM溶液制备装置配套14转子泵Q=150m3/hH=5m,N=15Kw台115污泥破碎机Q=55m3/hP=3.0kW成品台316手动闸阀DN50P=1.6MPa球铁个4进泥偏心螺杆泵冲洗水管上17手动闸阀DN100P=1.6MPa球铁个2脱水机冲洗水管上18手动闸阀DN150P=1.0MPa球铁个3进泥偏心螺杆泵进泥管上19手动闸阀DN150P=1.0MPa球铁个4进泥偏心螺杆泵出泥管上20斜座式止回阀DN150P=1.0MPa球铁个4进泥偏心螺杆泵出泥管上21手动闸阀DN200P=1.6MPa球铁个2厂区回用水管、排水管上22手动球阀（设备配套）DN100P=1.0MPa球铁个2加药给水管上23手动球阀（设备配套）DN50P=1.0MPa球铁个7加药管上24丝扣型倒流防止器DN100球铁个1加药管上25Y型过滤器（设备配套）DN100球铁个1加药管上鼓风机房工艺设备清单编号名称规格材料单位数量备注n1单级离心鼓风机及配电机Q=160m3/min,风压75kPaN=280kW电机组合套3两用一备2进口过滤/消声器含进风连接管BXH=900X900进风连接管长度现场安装情况确定成品个3与鼓风机配套提供3柔性接头DN2501.0MPa成品个3与鼓风机配套提供4扩压管DN250/DN400成品个3与鼓风机配套提供5放空消声器DN100成品个3与鼓风机配套提供6电动放空阀DN100N=0.09Kw1.0MPaT＝120℃成品台3与鼓风机配套提供7止回阀（风机配套）DN5001.0MPa120℃成品台3与鼓风机配套提供8伸缩接头（风机配套）DN5001.0MPa120℃球铁台1/3n9轴流风机N=0.12KWQ=3265m3/hh=93pa电机玻璃钢台1010散热风管(镀锌风管)DN600镀锌板个311进风连接方管900x900，L=820镀锌板个312自动卷帘过滤器（风机配套）1829(宽)x2438(高)x650(厚)风量30900m3/hN=0.25KW成品套213隔音罩3200(长)x2100(宽)x2100(高)不锈钢套314电动单梁悬挂起重机LK=7.5mG＝5.0tH＝12m组合套116出口蝶阀（风机配套）DN5001.0MPa120℃成品台3分类编号名称规格材料单位数量备注加氯系统1二氧化氯发生器有效氯产量20kg/h1160×700×1970水射器80m3/h成品套43用1备，设备配套提供计量泵、防爆口排放管电接点压力表、原料液位传感器、温度控制器、控制器2二氧化氯报警装置/余氯分析仪成品个1/1配套设备3二氧化氯泄漏检测仪测定范围0~5ppm成品台14化料器及化料泵(氯酸钠溶解器）100kg1300×750×1150成品个1配套倒料斗n5氯酸钠溶液储罐5m3Φ1840×2370成品个26盐酸溶液储罐5m3Φ1840×2370成品个27离心式卸酸泵4m,12.5m3/h成品台18轴流通风机（排风机）Q=2140m3/h,73PaP=0.09kW~380V玻璃钢台10带防雨罩，预留500x500孔洞，均为排风机9防护用品成品套1按GB11984-2008配置，含防毒面具、呼吸器、防护服、手套、靴子等10抢修器材成品套1按GB11984-2008配置，内含扳手，抢救担架11风向标H=350mmL=1200mm成品套1二氧化氯发生间外安装，金属结构，外表面经热浸镀锌和喷塑防腐处理12二氧化氯控制柜成品套112'酸雾吸收器D=0.5mV=1m£成品套11加药系统13液压隔膜计量泵Q=1500L/h4barP=0.55kW成品台21用1备，生物池出水井投加Q=1500L/h4barP=0.55kW成品台1滤池进水井投加14立式搅拌器D=800mmn=99r/minP=1.1kw316L台2用于溶解池搅拌15立式搅拌器D=900mmn=80r/minP=0.75kW316L台2用于溶液池搅拌16塑料滤网900X2000mm,网孔间隙5×5mm塑料套4预埋件安装详结构图18离心式耐腐蚀塑料泵Q=20m£/hH=8mP=3kWIp55套3用于药液提升，2用一备，其中1台库存备用19安全喷淋装置套2加药间，二氧化氯发生间，含洗眼器20手动小推车成品套121磅秤成品套1称重加氯系统1电动球阀dn50PVC-U个12电动球阀dn40PVC-U个13电动球阀dn32个3nPVC-U4手动球阀dn75PVC-U个25手动球阀dn63PVC-U个36手动球阀dn50PVC-U个27手动球阀dn40PVC-U个48手动球阀dn32PVC-U个49手动球阀dn25PVC-U个710手动球阀dn20PVC-U个1011排水管dn200PVC-U米5排酸液至酸液收集井12排水管dn110PVC-U米7排次氯酸钠至废液收集井13氯投加管dn160PVC-U米514放空管dn63PVC-U米3次氯酸钠及盐酸储药罐放空管15给水管dn40PVC-U米12次氯酸钠及盐酸进药管16冲洗水管dn25PVC-U米12储药罐清洗管17回用水管dn200PVC-U米10水源水18回用水管dn110PVC-U米3接冲洗水管19回用水管dn75PVC-U米5接水射器20进药管dn50PVC-U米8次氯酸钠及盐酸进药管21进药管dn32PVC-U米39次氯酸钠及盐酸进药管22快速冲洗龙头dn20PVC-U个2快速冲洗龙头23倒流止回阀dn200PVC-U个1回用水进水管24倒流止回阀dn110PVC-U个1盐酸及氯酸钠库自来水进水管25倒流止回阀dn50PVC-U个1次氯酸钠进料管26倒流止回阀dn40PVC-U个1盐酸进料管27Y型过滤器dn200个1用于回用水管nPVC-U28Y型过滤器dn32PVC-U个2用于盐酸、次氯酸钠药液管加药系统29电动球阀dn90PVC-U个6防腐材质30电动球阀dn50PVC-U个4防腐材质31电动球阀dn32PVC-U个5用于回用水管32手动球阀dn90PVC-U个10防腐材质33手动球阀dn50PVC-U个13防腐材质34手动球阀dn32PVC-U个2用于加药系统出水管35给水管dn110PVC-U米30来自厂区给水管36给水管dn50PVC-U米26稀释用给水管、及洗眼器37溢流管dn110PVC-U米17溶解池、溶液池溢流管38放空管dn50PVC-U米8溶解池、溶液池放空管39药液管dn200PVC-U米5溶液池出药管40药液管dn90PVC-U米20溶解池、溶液池间药液管41药液管dn90PVC-U米2溶液池出药管42药液管dn50PVC-U米2溶液池出药管43药液管dn32PVC-U米40出药管，统计至距外墙2m44冲洗水管dn50PVC-U米12回用水冲洗水管45Y型过滤器dn50PVC-U个2用于溶液池出水管46背压阀dn32PVC-U个4用于加药系统出水管47安全阀dn32PVC-U个4用于加药系统出水管48脉动阻尼器dn32PVC-U个4用于加药系统出水管49压力表dn20PVC-U个4用于加药系统出水管50倒流止回阀dn110PVC-U个1加药间给水进水管51倒流止回阀dn90/dn32个用于溶解池至溶液池管道nPVC-U2/1埋地综合管线设备表（阀门井内安装）序号名称规格数量单位备注1流量计DN12001套2法兰式限位伸缩器DN12001.0MPa1套流量计配套3手动闸阀/法兰式限位伸缩器DN3001.0MPa5/5套4减压阀、水表DN3001.0MPa2套含前、后检修阀、压力表5手动蝶阀/法兰式限位伸缩器DN10001.0MPa2/3套滤池冲洗排水6流量计DN10001套滤池排水8300m3/h除臭设备清单设备名称规格及技术数据材质单机功率(kW)单位数量备注总数其中备用生物滤池Q=8300m3/h，尺寸：6m×4.1m×3.0m组1预洗池Q=8300m3/h，尺寸：1.3m×4.1m×3.0m不锈钢瓦楞板P组1离心风机Q=8300m3/h，全压=2200Pa，IP55，含隔音罩玻璃钢11台21含隔音罩、软连接循环水泵Q=4m3/h，H=36.5m，IP55过流不锈钢3041.1台21带雨帽控制柜含PLC，IP55柜体材质为SS304套1SS304，含PLC水箱1000mm×1000mm×800mm玻璃钢套1不锈钢SS316套1n干簧管高、低液位开关空气压力表0~2.5kPa,表盘100mm,外螺纹，螺牙常规R3/8"外壳不锈钢套1装于进风管道水压压力表0~0.6MPa,表盘60mm,外螺纹，螺牙常规R1/4"外壳不锈钢套1装于喷淋管道加热系统N=12kW，380V/3P，配套温控系统不锈钢SS31612套10手动调节风阀DN600不锈钢SS304个2风管DN600，厚度4mm不锈钢SS304m5弯头DN600不锈钢SS304个3三通DN600不锈钢SS304个1法兰DN600不锈钢SS304个3排气管DN500，15m，设支座不锈钢SS304套1排放口在线自动监测系统套11200m3/h除臭设备清单设备名称规格及技术数据材质单机功率(kW)单位数量备注总数其中备用生物滤池Q=1200m3/h，尺寸：3.1m×2.6m×3.0m组1预洗池Q=1200m3/h，尺寸：1.0m×2.6m×3.0m不锈钢瓦楞板P组1n离心风机Q=1200m3/h，全压=2200Pa，IP55，含隔音罩玻璃钢2.2台21含隔音罩、软连接循环水泵Q=2.5m3/h，H=36.5m，IP55过流不锈钢3040.55台21带雨帽控制柜含PLC，IP55柜体材质为SS304套1SS304，含PLC水箱1000mm×1000mm×800mm玻璃钢套1干簧管高、低液位开关不锈钢SS316套1空气压力表0~2.5kPa,表盘100mm,外螺纹，螺牙常规R3/8"外壳不锈钢套1装于进风管道水压压力表0~0.6MPa,表盘60mm,外螺纹，螺牙常规R1/4"外壳不锈钢套1装于喷淋管道加热系统N=12kW，380V/3P，配套温控系统不锈钢SS31612套10手动调节风阀DN300不锈钢SS304个2风管DN300，厚度4mm不锈钢SS304m4n弯头DN300不锈钢SS304个3三通DN300不锈钢SS304个1法兰DN300不锈钢SS304个3排气管DN400，15m，设支座不锈钢SS304套1排放口在线自动监测系统套16主要货物需求一览表主要电气设备表B项目代号名称型号规格单位数量备注　1低压开关柜单元隔离柜套20鼓风11加药2脱水2反冲洗52谐波保护柜150A套2低压配电间　3补偿柜2x300kvar套2低压配电间　4母线槽4000A米25低压配电间　5动力配电箱、柜XL(W)-21套16生物池10污泥泵房2细格栅1回用水泵房2污泥浓缩池1n6一二期进线柜调整为电缆下进线项1主要电气设备表C项目代号名称型号规格单位数量备注　1吊车开关箱铁壳开关：HH10-63/3P，套3鼓风1反冲泵房1脱水12吊车开关箱铁壳开关：HH10-32/3P套4污泥泵房1滤池2回用水泵房1　3检修电源箱IP65，套5鼓风1加药1滤池2脱水1　4现场操作箱室内：IP54；室外：IP65套48鼓风机房3生物池40反冲5随工艺设备配套序号名称型号规格单位数量备注1粗格栅控制箱随工艺设备IP65台2粗格栅及提升泵房2细格栅及输送机控制箱随工艺设备IP65台2格栅井自带PLC3旋流沉砂系统控制箱随工艺设备IP65台1曝气沉砂池自带PLC4电动阀/电动闸门控制箱随工艺设备IP65套12生物池10消毒池2细格栅4配水井1污泥浓缩池65刮泥机控制箱随工艺设备IP65台2二沉池2自带PLC6污泥浓缩机控制箱随工艺设备IP65台2污泥浓缩池自带PLC7污泥输送机控制箱随工艺设备IP65台1脱水车间8随工艺设备IP65台2脱水车间自带PLCn脱水机系统控制柜9空压机系统控制柜随工艺设备IP65台1脱水车间10絮凝制备装置控制箱随工艺设备IP65台1脱水车间11二氧化氯发生器控制柜随工艺设备IP65台2加药间自带PLC12计量泵及电动球阀控制箱随工艺设备IP65台1加药间自带PLC13药液提升泵控制箱随工艺设备IP65台1加药间14药液搅拌机控制箱随工艺设备IP65台2加药间15卸酸泵电源开关随工艺设备IP65台1加药间16化料器电源开关随工艺设备IP65台1加药间17搅拌机/推流器端子箱随设备配套IP65套43实际数量与工艺设备为准18鼓风机MCP随工艺设备套1鼓风机房19轴流风机控制箱随工艺设备套13鼓风机房4加药间4脱水间3反冲21、施工图中各种电缆、镀锌钢管及桥架等的长度详见电气施工图“电缆联系表”数量仅供承包人投标参考，具体长度由承包人根据现场实际需要调整，承包人提供的电缆等应满足现场安装需要，买方不为此承担任何额外费用。2、随设备配套的不限于上述的数量，以工艺设备清单为准3、随工艺设备配套的配电控制箱，自带PLC的要满足具有能够支持MODBUSRTU通讯协议的RS485通讯接口，并且设备的MODBUS协议站点、波特率（1200-19200bps区间可调）等通讯设置可更改，并满足最终系统接口要求。4、随工艺配套的数量以工艺设备为准。5、涉及到加药脱水刮泥机设备厂家提供的二次设计所需电缆管材应计入报价自控安防主要设备表序号设备名称技术参数单位数量备注一、仪器仪表　　　n1分体式超声波液位计0-8m，分体式，配套线缆10m台10配1滤池7消毒池1污泥泵房12一体式超声波液位计0-6m，一体式台6加药4脱水间23超声波液位差计0-6m，0~0.3分体式，配套线缆10m台2细格栅4SS仪0.001~500mg/l台4生物池2进水1，出水15污泥界面仪0-6m，配套线缆10m台4二沉2、浓缩2　6PH/T计0-14PH,0-105摄氏度台2进水、出水　7溶氧仪0-10g/L台6生物池　8明渠流量计0-20000m3/h台1出水　9COD仪0-1000mg/L台1进水　10COD仪0-250mg/L台1出水　11NH4-N仪2-120mg/L台2进、出水　12NH4-N仪离子选择电极法0.2-1000mg/L台2生物池　13硝氮检测仪离子选择电极法1-1000mg/L台2生物池　14氧化还原仪-1500mv~+1500mv台2生物池15气体流量计DN700，1.0MPA台2空气管　16压力表0~1MPA只3空气管、反冲　17电磁流量计DN1200，分体式，1.0MPA，配套线缆25米台1进水　18电磁流量计DN1000，分体式，1.0MPA，配套线缆25米台2回流污泥+一期　19电磁流量计DN400，分体式，1.0MPA，配套线缆25米台2剩余污泥　20电磁流量计DN150，分体式，1.0MPA，配套线缆25米台3脱水车间21浊度计0~100NTU台6滤池22差压计0~0.5bar台6滤池23漏氯报警器0-100%，随设备配套台1加氯间　24总磷总氮检测仪总磷：0~0.5mg/L至20mg/l；总氮：0~2mg/L至200mg/l套2进、出水25仪表电源箱非标套2进、出水监测室26进、出水COD、氨氮、总磷总氮及流量在线监测数据上传环保局配套设备含防盗门、洗手台、供排水管路、空调、排风扇、日光灯、现场配电箱（含柜内必要元器件）接地模块及线缆、预处理、数采仪、中控室显示报警柜、多回路测量显示控制仪、抽水泵、PLC采样系统、UPS电源、避雷器、辅材，环保比对、数据集成、安装及调试套227探头支架材质304不锈钢，根据实际定制套39　按实计仪表防护箱及安装支架等材质304不锈钢，根据实际定制，含箱内空开、接线端子等套50　按实计接地模块　套4　按实计二、中控室n1服务器机架式、E56068G1T硬盘*2RAIA1单列、鼠标、19'显示器套2　2工业交换机6个10/100M电口和2个固定100BASE-FX多模上行链路光端口，工业级，-40-70℃台2　3以太网交换机24个10/100M电口和2个固定100BASE-FX多模上行链路光端口台1　4监控系统软件无限点，包括开发版及运行版。含监控软件、通讯软件及图形组态软件套2　5PLC软件含PLC软件及配套软件套1　6触摸屏软件含开发版及运行版套1　7数据库软件不低于oracle11G,SQLServer2012或同档次产品套1　8WEB发布软件允许10人同时访问，含历史数据查询、报表查询等套1　9工业级屏幕显示器60寸工业液晶显示器含安装配套套2　10打印机激光，A3，网络型台1　11计算机4G1T24"液晶，含信号分配器套212便携式计算机处理器i5-4590、内存4G、硬盘500G、配刻录光驱、鼠标、电脑包、含操作系统，设备三年质保台1　13路由器多业务开放路由器、含2个广域网接口、RISC新一代处理器400MHz、支持Qos、VPN、传输速率：10/100Mbps台1　14防火墙企业级防火墙、含6个GE网络端口、控制端口:1个配置口（CON），1个MIM插槽，可通过该插槽扩展网络接口支持对黑客攻击、蠕虫/病毒、木马、恶意代码、间谍软件/广告软件、DoS/DDoS常等攻击的防御、支持SNMP、TR069网管协议、支持NTP时间同步、支持Web方式进行远程配置管理台1　15机柜42U，600*1000*2055，,玻璃门台1　16操作台，操作椅根据实际定制,操作椅2把套1　17中控室配电箱600*500*280mm（h*w*d），挂墙安装，含断路器及接线端子等台118UPS柜非标，含断路器及接线端子等台119UPS电源10KVA/0.5H台120软件升级改造内容：一、二期系统和三期无缝衔接，污水厂一、二期数据通过以太网接入至三期中控室。项1三、PLC站　　　1　鼓风机PLC站2200*800*600（h*w*d）mm，DI:96;DO:32;AI:32;AO:0，带以太网和485接口modbusRTU通讯，12寸触摸屏，含柜内电气元器件等套1　辅柜（UPS、交换机等）2200*800*600（h*w*d）mm，含断路器及接线端子等台1UPS3KVA套1nPLC控制柜2200*800*600（h*w*d）mm，含柜内电气元器件等台1　电源模块　块1　CPU模块　块1　以太网、通讯模块　块1　数字量输入模块32点块3　数字量输出模块32点块1　模拟量输入模块16点块2　模拟量输出模块8点块0　接线端子　块6　机架10槽块1　过电压保护器批1　信号隔离器　批1　通讯模块ModbusRTU通讯块1　工业交换机2光口8电块1　专用线缆　根1　触摸屏12寸，带以太网接口块1　2加药间PLC站2200*800*600（h*w*d）mm，DI:64;DO:32;AI:8;AO:0，带以太网和485接口modbusRTU通讯，12寸触摸屏，含柜内电气元器件等套1　PLC控制柜2200*800*600（h*w*d）mm，含柜内电气元器件等台1　UPS2KVA套1电源模块　块1　CPU模块　块1　以太网、通讯模块　块1　数字量输入模块32点块2　数字量输出模块32点块1　模拟量输入模块8点块1　模拟量输出模块8点块0　接线端子　块4　机架10槽块1过电压保护器批1　信号隔离器　批1　工业交换机2光口8电块1　通讯模块ModbusRTU通讯块1　专用线缆　根1触摸屏12寸，带以太网接口块1　3脱水间PLC站2200*800*600（h*w*d）mm，DI:64；DO:32；AI:8，带以太网和485接口modbusRTU通讯，12寸触摸屏，含柜内电气元器件等套1　PLC控制柜2200*800*600（h*w*d）mm，含柜内电气元器件等台1　UPS2KVA块1　电源模块　块1　CPU模块　块1　以太网、通讯模块　块1　数字量输入模块32点块2　n数字量输出模块32点块1　模拟量输入模块8点块1接线端子　块4　机架10槽块1　过电压保护器批1　信号隔离器　批1　工业交换机2光口8电块1通讯模块ModbusRTU通讯块1专用线缆　根1　触摸屏12寸，带以太网接口块1　4反冲泵房PLC站2200*800*600（h*w*d）mm，DI:96；DO:32；AI:16；AO:16带以太网和485接口modbusRTU通讯，12寸触摸屏，含柜内电气元器件等套1　　UPS柜2200*800*600（h*w*d）mm，含断路器及接线端子等；UPS：3KVA台1　PLC控制柜2200*800*600（h*w*d）mm，含柜内电气元器件等台1　电源模块　块1　CPU模块　块1　以太网、通讯模块　块1　数字量输入模块32点块3　数字量输出模块32点块1　模拟量输入模块16点块2　模拟量输出模块16点块1　接线端子　块7　机架10槽块1　过电压保护器批1　信号隔离器　批1　工业交换机2光口8电块1通讯模块ModbusRTU通讯块1专用线缆　根1触摸屏12寸，带以太网接口块1　5生物池PLC站2200*800*600（h*w*d）mm，DI:112;DO:48;AI:24;AO:8;带以太网和485接口modbusRTU通讯，12寸触摸屏，含柜内电气元器件套2　PLC控制柜2200*800*600（h*w*d）mm，含柜内电气元器件等台1　UPS2KVA台1电源模块　块1　CPU模块　块1　通讯模块　块1　数字量输入模块32点块3　数字量输出模块32点块1　n数字量输入、输出模块16点输入，16点输出块1模拟量输入模块16点/8点块1/1　模拟量输出模块8点块1　接线端子批8　机架10槽块1过电压保护器　批1信号隔离器批1中间继电器批1工业交换机2光口4电块1专用线缆　根1触摸屏12寸，带以太网接口块15滤池控制台PLC站（CD1~CD6）1200x1000x400（h*w*d）mm，带以太网通讯，DI：16，DO:16，AI：8，AO：8，12寸触摸屏，含箱内电气元器件等套6　工业交换机2光口24电口，单模。套1UPS电源1KVA套1　滤池控制台1200x1000x400（h*w*d）mm，含柜内电气元器件等台1　电源模块　块1　CPU模块　块1　通讯模块块1数字量输入模块16点块1　数字量输出模块16点块1　模拟量输入模块8点块1　模拟量输出模块8点块1接线端子　块4　机架10槽块1　过电压保护器批1　隔离器　批1触摸屏12寸，带以太网接口块1　四、其他配套设备　　　1电源避雷器230/385V套49　2信号避雷器24V个108　3通讯避雷器5V个6　4光缆熔接设备光缆熔接盒、跳线、尾纤、法兰等套6　五、线缆管材　　　1电源线YJV-1KV3*4米　　2电源线KVVP-0.5KV3*1.5米　　3控制线KVVP-0.5KV3*1.5米　　4控制线KVVP-0.5KV4*1.5米　　5控制线KVVP-0.5KV7*1.5米　　6控制线KVVP-0.5KV10*1.5米　　7控制线KVVP-0.5KV14*1.5米　　n8控制线KVVP-0.5KV19*1.5米9信号线DJYPV2（2*1.0）米　　10接地线BV1*10米　　11Modbus线缆　米　　12网线超五类以太网线米　　13光纤6芯单模米　　14SC32　米　　15PVC32　米　　六、视频监控系统　　　1百万像素红外球机1/3"ProgressiveScanCMOS球机：最低照度彩色：0.05Lux@(F1.6，AGCON)黑白：0.01Lux@(F1.6，AGCON)0LuxwithIR图像传感器：1/3"ProgressiveScanCMOS宽动态焦距：4.7mm-94mm,20倍光学光圈数：F1.5-F3.0红外照射距离：150米含支架、防护罩、电源套9　2百万像素红外枪机传感器类型:1/3"ProgressiveScanCMOS最小照度:0.01Lux@(F1.2,AGCON),0LuxwithIR0.014Lux@(F1.4,AGCON),0LuxwithIR数字宽动态、镜头：2.7-12mm@F1.4含支架、防护罩、电源套15　3网络硬盘录像机32路、8盘位套1　4存储硬盘监控级，4TSATA块18　5机柜42U，600*1000*2055，玻璃门个1　7视频监控电脑含1G独显、4G内存、24寸显示器套2　8立柱4m，定制根89摄像机配电箱定制个24　10电源避雷器230/385V套24　11RJ45避雷器　个24　12视频解码器　台1　13千兆交换机24口台4　15核心交换机应用层级：三层背板带宽：192Gbps包转发率：36Mpps台1　16光纤收发器箱16槽个1　17光纤6芯多模批1　18光纤附件尾纤、终端盒、耦合器等套11　19网线超五类以太网线批1　20电源线RVV2*1.0批1　21接地线BV-6批1　22SC32热镀锌钢管批1　23PVC32　批1　七、火灾报警系统　　　1烟雾探测报警器　个12　n2总线制报警主机含报警主机、报警键盘、总线驱动器、电池套3　3地址模块　个12　4支架L型支架个12　5信号线RVVP2*1.0米300　6电源线RVV2*1.0米300　7声光报警灯　只3　8PVC32　米300　八、门禁系统　　　1门禁控制器　台4　2门禁管理软件　套1　3门禁读卡器　台4　4磁力锁　把4　5开门按钮　个4　6发卡器　台1　7门禁卡　张50　8软件狗　只1　9电源线RVV2*1.0米400　10网线超五类以太网线米400　11PVC32　米400　九、巡更系统套　1　一、仪表相关配套支架配电箱等设备需跟仪表配套提供。需要预处理单元及采样泵、流通池等配套设备根据需要配置。出水COD、氨氮及流量总磷总氮在线监测数据按环保局要求上传并配置需满足环保局要求的相关配套设备。二、自控最新配置选定：1、标书参数为最低参考值。2、随设备配套来的PLC必须带通讯接口ModBus或ModBusPlus3、施工图中各种电缆、镀锌钢管及桥架等的长度仅供承包人投标参考，具体长度由承包人根据现场实际需要调整，承包人提供的电缆等应满足现场安装需要，买方不为此承担任何额外费用。4、材料表仅为主要设备材料，相关设备根据需要配置。使整个系统完整，达到设计要求。数据可以通过以太网远传至相关部门。三、安防、视频等要求全包干交钥匙工程，供货安装调试验收后一并交付业主，要求投标方现场踏勘根据实际情况投标。
