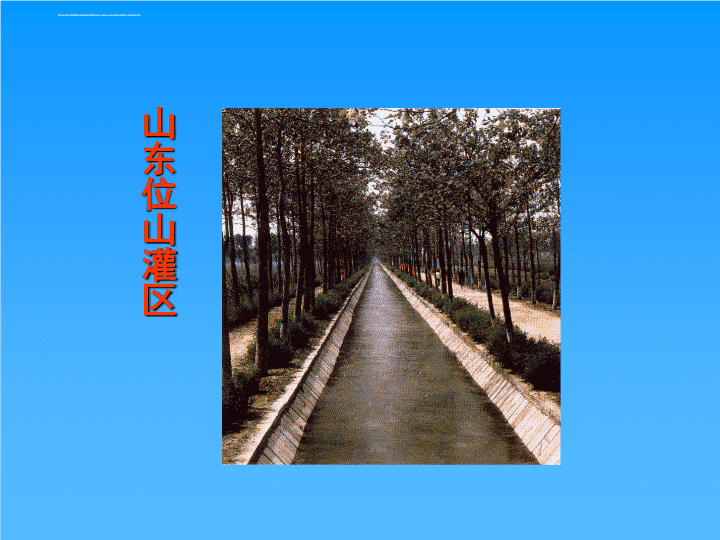

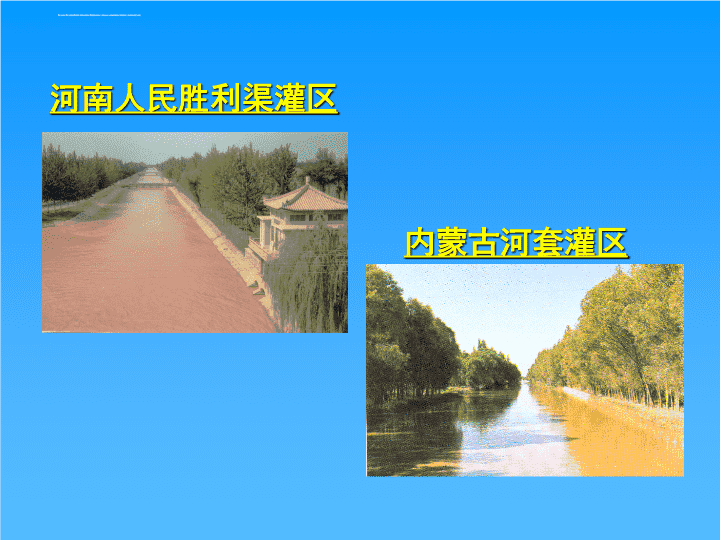

渠道n内蒙古河套灌区河南人民胜利渠灌区n山东位山灌区n江苏苏南地区n日本的渠道nnnn日本的渠道n丽江古城的渠道n丽江古城的渠道n灌溉系统的组成拦河坝冲沙闸进水闸节制闸排沙渠干渠斗渠支渠农渠农沟支沟斗沟干沟容泄区退水渠泄水闸渠首工程输配水工程固定渠道：干、支、斗、农临时渠道：毛渠等田间工程n灌溉渠系规划规划原则干支渠的规划布置形式斗、农渠的规划布置渠线规划步骤渠系建筑物的规划布置n灌溉渠道的规划原则1）尽量将干、支渠布置在较高地带，以便控制最大的灌溉面积；2）与土地利用规划、农业区划密切结合，并适当考虑行政区划；3）与排水沟的布置相配合，统一布局；4）渠线尽可能短直，以减少占地和工程量；5）确保渠道工程安全可靠；6）斗、农渠的布置要满足机耕要求；7）要考虑综合利用n水库山塘河流干渠支渠渠道布置n设计渠道横断面确定了渠道的引水量以后，可以进行渠道的断面设计。渠道断面设计的尺寸大小与其他因素都有一定关系。当流量一定的时候，与水流的流速和渠道底板比降有关，要根据不同地区的不同情况进行设计。n渠道横断面设计渠道流速及比降渠道的顶宽渠道超高渠道边缘的坡度n渠道纵横断面设计原理纵横断面设计必须满足：通过所需要的流量水位要保证下级渠道的取水纵横向稳定经济、安全n一般按明渠均匀流公式设计渠道过水断面面积谢才系数水力半径渠底比降渠床糙率系数n水力最佳断面设计流量Q、比降I、糙率系数n相同的情况下过水断面积最小的渠道断面——经济断面圆形断面梯形断面n渠道设计的依据渠底比降渠床糙率系数渠道的边坡系数渠道断面的宽深比渠道的不冲不淤流速n渠底比降影响到工程造价和控制面积影响因素地面坡度下级渠道的水位要求渠床土质水流含沙量设计流量一般根据经验初选，然后试算确定n渠床糙率系数取值应符合实际重要工程要通过试验确定反映渠床粗糙程度的技术参数影响工程造价、输水能力、渠道水位n渠道的边坡系数m1影响渠道稳定根据渠床土质、渠道深度等选定n渠道断面的宽深比渠道底宽与水深的比值影响渠道工程量和渠床稳定工程量最小水力最优断面断面稳定过深窄，易冲刷；过宽浅，易淤积n渠道的不冲不淤流速vcd
