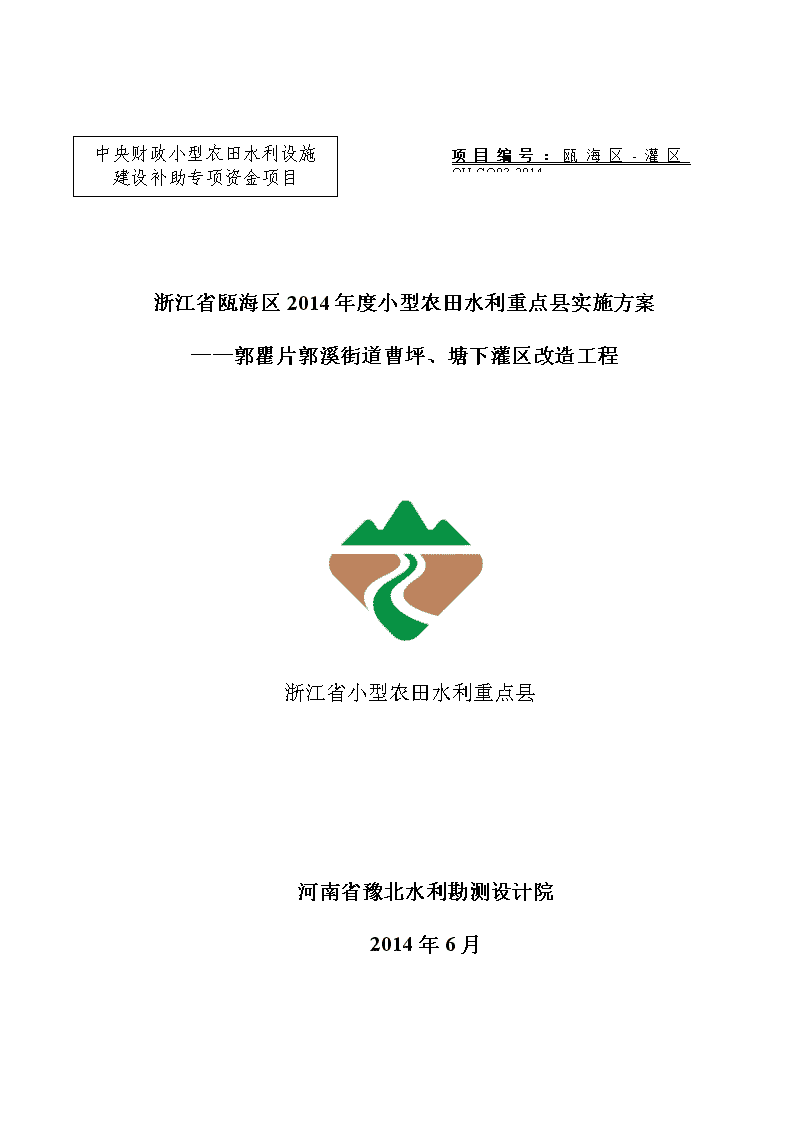

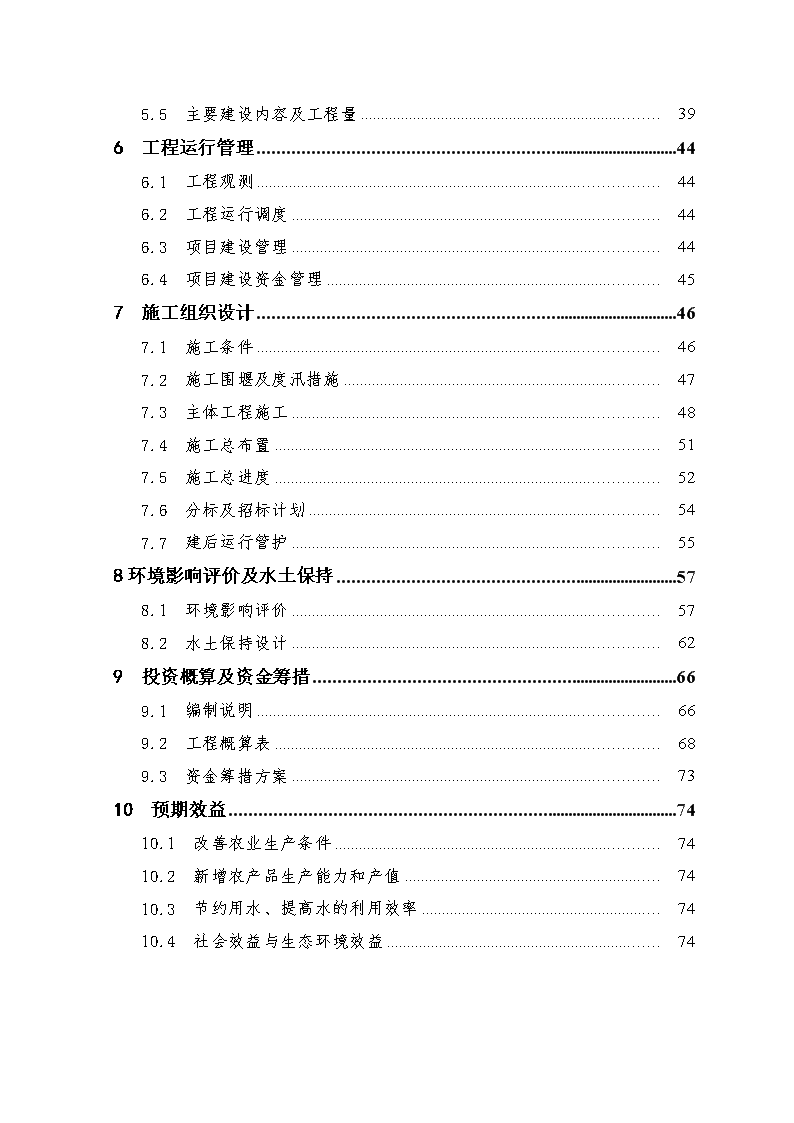

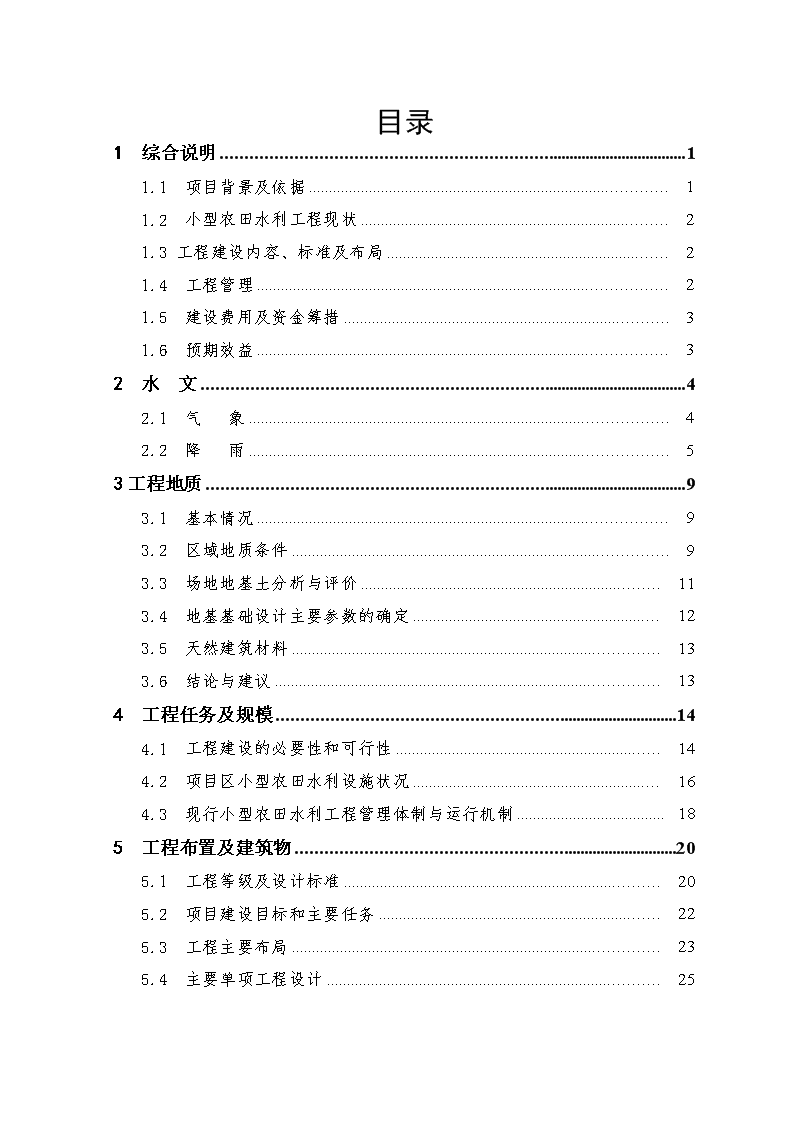

中央财政小型农田水利设施建设补助专项资金项目项目编号：瓯海区-灌区OH-GQ03-2014浙江省瓯海区2014年度小型农田水利重点县实施方案——郭瞿片郭溪街道曹坪、塘下灌区改造工程浙江省小型农田水利重点县河南省豫北水利勘测设计院2014年6月n目录1综合说明11.1项目背景及依据11.2小型农田水利工程现状21.3工程建设内容、标准及布局21.4工程管理21.5建设费用及资金筹措31.6预期效益32水文42.1气象42.2　降雨53工程地质93.1基本情况93.2区域地质条件93.3场地地基土分析与评价113.4地基基础设计主要参数的确定123.5天然建筑材料133.6结论与建议134工程任务及规模144.1工程建设的必要性和可行性144.2项目区小型农田水利设施状况164.3现行小型农田水利工程管理体制与运行机制185工程布置及建筑物205.1工程等级及设计标准205.2项目建设目标和主要任务225.3工程主要布局235.4主要单项工程设计25n5.5主要建设内容及工程量396工程运行管理446.1工程观测446.2工程运行调度446.3项目建设管理446.4项目建设资金管理457施工组织设计467.1施工条件467.2施工围堰及度汛措施477.3主体工程施工487.4施工总布置517.5施工总进度527.6分标及招标计划547.7建后运行管护558环境影响评价及水土保持578.1环境影响评价578.2水土保持设计629投资概算及资金筹措669.1编制说明669.2工程概算表689.3资金筹措方案7310预期效益7410.1改善农业生产条件7410.2新增农产品生产能力和产值7410.3节约用水、提高水的利用效率7410.4社会效益与生态环境效益74n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案1综合说明1.1项目背景及依据从2009年起，财政部、水利部开展了中央财政小型农田水利重点县（以下简称重点县）建设。瓯海区作为第五批中央财政小型农田水利重点县，积极配合浙江省水利厅农水总站的工作部署，以加快重点县小型水利建设为目标，全面提升小型农田水利建设水平和管护水平，全方位推动小型农田水利基础设施建设实现跨越式发展，增加农民收入，改善农村生态环境，为全面建设小康社会和建设社会主义新农村提高基础保障。按照财政部、水利部和省水利厅的政策导向，结合瓯海区实际情况，重点县建设以突出服务“两区”建设为主要目标，大力发展节水灌溉，继续支持山塘综合整治、灌区改造等山丘区“五小水利”工程建设。结合瓯海区实际需要，将瓯海区郭瞿片曹平、塘下灌区列入2014年中央小型农田水利重点县工程改造计划。受温州瓯海水利投资开发有限公司委托，根据《浙江省温州市瓯海区小型农田水利重点县建设方案（2013~2105）年》及《2014年浙江省中央财政小型农田水利项目（灌区改造）建设方案编写提纲》要求，编制完成了《瓯海区郭瞿片郭溪街道曹平、塘下灌区改造工程建设方案》。本项目区位于瓯海区郭瞿街道境内，涉及曹平、梅园、岭头、郭西、陶湾等村，灌溉总面积3418亩。项目区内主要种植水稻、蔬菜等粮食与经济作物。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案郭溪街道区域面积42.6平方公里，其中耕地面积11500亩，其中水田面积9430亩，旱地面积2070亩，有效灌溉面积10800亩，平均亩产量550公斤，粮食作物总产量26000吨。至2013年底，全街道总人口约10.08万人，其中农业人口约6.45人。1.2小型农田水利工程现状该项目区属沿山灌溉区域，项目区水源主要依靠山区溪水，目前项目区内灌溉设施主要依靠土渠或老化的砼衬砌渠道，渠深为0.3-0.7m，底宽为0.3-0.8m，渠系水利用系数仅0.53，灌溉水利用系数0.48，渠内杂草丛生，淤积严重，导致灌溉困难，排水不畅，已不能满足目前农田灌溉需要。1.3工程建设内容、标准及布局针对项目区现状，对项目区内灌排渠道进行改造，改造总长度11103.3m，其中灌溉干渠8756m，支干渠2347.3m；整治排水沟5376.7m，新建堰坝1座；新建提水泵站1座；新建蓄水池3处。灌溉渠道按80%保证率过流量设计和建设，排水渠道按10年一遇排涝标准进行设计和建设。1.4工程管理1、建设管理本项目实行业主负责制、招标投标制、建设监理制。本项目法人单位为温州瓯海水利投资开发有限公司和郭溪街道，其中温州瓯海水利投资开发有限公司主要负责项目的前期准备、招投标和项目的竣工验收等75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案工作，郭溪街道组织项目实施、政策处理等工作。同时，为加强受益村民的管理积极性和参与意识，建立村民代表质量监督制。2、资金管理按照“专项管理、专款专用、单独建帐、单独核算”的原则，对工程投资计划下达、资金拨付、资金使用和帐务处理的全过程实行规范化管理，确保过程资金及时到位和安全、高效运行。项目建设自2014年9月完成准备工作，9月中旬开工，工程完工时间为2014年12月底，工程完工验收时间为2015年01月。1.5建设费用及资金筹措小型农田水利重点县建设资金以中央、省级补助为主，地方政府配套资金为辅的筹措办法。瓯海区郭瞿片郭溪曹平塘下灌区改造工程总投资1056.26万元，按照中央及省里要求的原则进行筹措。其中：中央财政补助资金365万元，省级财政补助资金313万元，区级财政补助资金378.26万元。1.6预期效益通过本项目渠系改造工程的实施，改善了农业生产条件，农业得到增产和增收，促进了效益农业的发展。项目实施后，可建成高标准农田面积3418亩；项目区渠系水利用系数由0.48提高到0.7，新增节水能力6.8万m3，灌溉保证率达到80%。预计可新增粮食产量34.18万公斤，按每公斤2元计，可增加产值68.36万元，受益人口3501人，受益区农民增加收入195.25元/人。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案2水文2.1气象　本工程地处浙江省东南沿海，属副热带季风气候区，气候温和，雨量充沛，四季分明，据温州气象台49年(1951～1999年)资料统计，年平均气温为17.9℃，最高月份为7月，平均气温28℃，最低月份为1月，平均气温7.7℃。极端最高气温39.3℃，极端最低气温-4.5℃，年平均水面蒸发量894mm。　　本区域降水量丰富，多年平均降水量为1717.7毫米，降水量年内分配不均匀，4～10月份占全年降水量的78.2%，5～9月份占全年的64.7%。降水按其特性可分为梅汛期、台汛期和非汛期。　　梅汛期是一年中连续性降水日数最多的时期，在春末夏初(4月16日～7月15日)，副热带高压逐渐加强，与北方冷空气交接，静止锋徘徊，造成长时间连绵阴雨高湿天气，降水量较大。 　　台汛期为夏秋季节(7月16日～10月15日)，天气受太平洋副热带高压控制，天气以晴热为主，有局部雷阵雨，容易伏旱或夏秋连旱，与此同时，太平洋上台风和热带风暴活动频繁并影响本地区，其挟带的大量水汽常造成短历时大暴雨。非汛期为每年10月16日～次年4月15日，非汛期的天气受冷高压控制，干燥少雨，除有北方冷空气南下时，出现少数雨雪天气外，以晴好天气为主。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案2.2　降雨2.2.1水文测站分布流域范围内有雨量站2个，分别为瞿溪站、潘桥（老竹）站；和本流域邻近的有温州站、帆游等雨量站。设站最早的是温州站，雨量观测始于1883年。暴雨资料系列为1960～2011年共52年，测站资料不足年份采用相关插补延长。2.2.2设计暴雨一、设计暴雨由于区域缺少实测暴雨资料，由《浙江省短历时暴雨》分析推求，查《浙江省短历时暴雨》，得设计暴雨见表2-1。短历时暴雨结果见表2-2。流域设计暴雨成果表表2-1点号不同时段设计暴雨值60min6hr24hr3d平均点雨量均值47.597.75166.5208.75CV0.420.520.540.54面雨量a0.7550.9240.9750.993均值35.8690.32162.34207.29设计面雨量（%）185.7256474605277.1224414529565.21833364291055.915227735475n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案2046.3120217278短历时暴雨结果表表2-2P(%)不同时段设计暴雨值1h3h6h24h2761492204115641211813351054102149272204683117215二、设计雨型1、日程分布参照《浙江省短历时暴雨》，暴雨日程分配为：最大24小时雨量置于三天当中的第二日；其余两日则第一日为（H三日—H24h）的60%，第三日为（H三日—H24h）的40%。2、时程分布暴雨时程分配：按暴雨强度公式求得时段雨量分配系数，各时段的雨量按《浙江省可能最大暴雨图集》中的规则排列：老大项排在第18～21时段。3、暴雨衰减指数统计瞿溪、温州西山四雨量站共55场大暴雨，分析衰减指数规律：最大一小时衰减指数：；1小时～6小时之间的衰减指数：；6小时～24小时之间的衰减指数：；其中：、、分别为同场雨中1小时、6小时、24小时降雨量；各时段暴雨衰减指数的取值根据统计成果取较为不利参数，具体见表2-3。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案暴雨衰减指数取值表表2-3项目统计结果0.43～0.550.34～0.520.55～0.67林岙以下区域取值0.520.450.614、净雨过程线净雨过程推求采用初损后损扣损法。土壤最大含水量Imax为100mm，土壤前期含水量为75mm，初损为25mm，最大24小时后损为1mm/h，其余二日为0.5mm/h。三、排涝流量1、产流计算产流计算采用蓄满产流的简易扣损法。流域平均最大蓄水量为100mm，降雨起始时蓄水量为75mm，则初损为25mm。最大一日后损为1mm/h，其余各日后损0.5mm/h。2、汇流计算工程区支流上游集雨面积均小于50Km2，采用浙江省推理公式法推求洪水(QP=0.278CipF)，设计洪水成果见表2-4。项目区各频率洪水计算成果表表2-4溪排水沟名称集雨面积(Km2)排水沟总长度（m）坡降（%）各频率洪峰(m3/s)1%2%5%10%20%75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案1#排水沟0.2352413.58.56.55.04.03.02#排水沟0.177771.06.04.53.53.02.53#排水沟1.24525.74.831262217.513.54#排水沟0.393933.813.310.88.57.05.55#排水沟0.284871.09.07.06.05.03.56#排水沟1.4710581.535302621167#排水沟0.5914520.81915118.05.58#排水沟3.21600.7756253413275n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案3工程地质3.1基本情况本次工程地质参考附近《前垟排洪渠上游勘察报告》（详勘）中的相关成果。3.2区域地质条件3.2.1地层该勘察所揭露地层，主要为第四系堆积物和坡积含角砾粉质粘土。根据野外钻探资料，将钻孔揭露深度范围内的地层划分为9层，现将其岩性自上而下分述如下：第一层：杂填土，层厚0.70～1.40米，层顶埋深0.00～0.00米，层底标高5.30～6.00米。杂色，以碎（块）石为主，含少量粘性土、粉砂。主要为人工堆填而成。松散，局部稍密。该层在场地均有分布。第二层：含粉质粘土碎石，层厚1.50～3.30米，层顶埋深0.70～1.40米，层底标高2.10～4.40米。灰黄色，碎石含量分布不均匀，一般为55～65％，呈棱角状，碎石粒径一般为2～10cm，最大15cm左右。该层在场地均有分布。第三层：粉质粘土，层厚1.80～1.80m，层顶埋深6.20～6.20m，层底标高-1.80～-1.80m，深灰色，可塑，中等压缩性，切面较光滑，韧性中等，干强度中等，局部夹少量碎石。该层在勘探孔ZK3位置有揭露。第四层：含粉质粘土砾砂，层厚1.90～1.90米，层顶埋深4.90～4.90米，层底标高-0.10～-0.10米75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案。灰黄色，稍密，稍湿，中等压缩性，砾砂含量分布不均匀，一般为40～50％。该层在勘探孔ZK4位置有揭露。第五层：粉质粘土，层厚5.40～5.40m，层顶埋深6.80～6.80m，层底标高-5.50～-5.50m，深黄色，可塑，中等压缩性，切面较光滑，韧性中等，干强度中等，局部夹少量碎石。该层在勘探孔ZK3位置有揭露。第六层：含碎石粉土，层厚1.30～4.40米，层顶埋深3.10～8.00米，层底标高-6.20～1.90米。灰白色，可塑，稍湿，高压缩性，碎石含量一般为15～25％，呈棱角状，碎石粒径一般为2～5cm，最大8cm左右。该层在勘探孔ZK3、ZK4位置均有揭露。第七层：含粉质粘土砾砂，层厚1.20～7.00米，层顶埋深4.40～12.40米，层底标高-9.50～-3.50米。灰黄色，稍密，稍湿，中等压缩性，砾砂含量分布不均匀，一般为45～55％。该层在场地均有分布。第八层：含角砾粉质粘土，层顶埋深10.30～16.20m，层顶标高-9.50～-3.50m，黄色，可塑，中等压缩性，切面较光滑，韧性中等，干强度中等，角砾含量一般为15～25％，呈棱角状，角砾粒径一般为1～2cm。该层在场地均有揭露。3.2.2场地地表水与地下水（一）地表水场地地表水主要为沟渠水，沟渠水已受工业废水和生活废水污染，其对钢筋、砼结构具有一定的腐蚀性。（二）地下水拟建场地地下水属孔隙潜水，主要受大气降水和沟渠水补给。地下水水位变化不大，75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案浅部地下水体已受地表水污染。场地地下水对钢筋、砼结构具有一定的腐蚀性。3.3场地地基土分析与评价根据野外钻探记录，结合室内土工试验成果，对各土层做如下评价：第①层：杂填土，层厚0.70～1.40米，杂色，以碎（块）石为主，含少量粘性土、粉砂。主要为人工堆填而成。松散，局部稍密。该层分布不均匀，且土质不均匀，厚度变化大。对本工程该层不可作为持力层使用。第②层：含粉质粘土碎石，层厚1.50～3.30米，灰黄色，碎石含量分布不均匀，一般为55～65％，该层土质不均匀，该层可做浅基础持力层使用。第③层：粉质粘土，深灰色，可塑，中等压缩性，切面较光滑，韧性中等，干强度中等，局部夹少量碎石。该层工程性质较好，但分布不均匀，在本工程中可做桩周土或浅基持力层使用。第④层：含粉质粘土砾砂，灰黄色，稍密，稍湿，中等压缩性，砾砂含量分布不均匀，一般为40～50％。该层工程性质较好，但分布不均匀，在本工程中可做桩周土使用。第⑤层：粉质粘土，深黄色，可塑，中等压缩性，切面较光滑，韧性中等，干强度中等，局部夹少量碎石。该层工程性质较好，但分布不均匀，在本工程中可做桩周土或浅基持力层使用。第⑥层：含碎石粉土，层厚1.30～4.40米，灰白色，可塑，稍湿，高压缩性，碎石含量一般为15～25％。该层分布不均匀，在本工程中可做桩周土或浅基持力层使用。第⑦层：含粉质粘土砾砂，层厚1.20～7.00米75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案，灰黄色，稍密，稍湿，中等压缩性，砾砂含量分布不均匀，一般为45～55％。该层工程性质较好，在本工程中可做桩周土或浅基持力层使用。第⑧层：含角砾粉质粘土，层顶埋深10.30～16.20m，黄色，可塑，中等压缩性，切面较光滑，韧性中等，干强度中等，角砾含量一般为15～25％。该层工程性质较好，厚度较大，对本工程该层可作为持力层使用。勘察结果表明，场地和地基稳定，适宜进行本工程的建设。3.4地基基础设计主要参数的确定地基基础设计的主要参数：地基土容许承载力〔σ0〕（kPa）、压缩模量Es、桩周土极限摩阻力τ1（kPa）以及桩端土极限承载力σR（kPa），根据野外勘探揭露的各地基土的性质特征及室内土样试验成果、现场原位测试成果，并结合地区工程经验，确定各地基土承载力参数值，见下表，其它物理力学指标见《地基土物理力学指标设计参数表》。地基土设计参数表岩土层名称及编号压缩模量Es（kPa）桩周土极限摩阻力τ1（kPa）容许承载力〔σ0〕（kPa）抗剪强度固快粘聚力c（kPa）内摩擦角φ（°）杂填土①2080含粉质粘土碎石②70230粉质粘土③7.37382052516.3含粉质粘土砾砂④（6.4）60225粉质粘土⑤5.1136200821.7含碎石粉土⑥6.024222022.424.8含粉质粘土砾砂⑦（6.5）66240含角砾粉质粘土⑧5.984021034.516.375n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案3.5天然建筑材料本工程所需碎石、砌石、石渣、块石等石料场均来自附近的料场，距工程施工区在1～5Km之内。石料岩性为侏罗系流纹质溶结凝灰岩，块状结构，岩石坚硬，饱和抗压强度高，石料丰富，能满足本项目石料需求。3.6结论与建议1、本次勘察已查明拟建场地内地基土分布特性，根据地区经验为拟建建筑物的地基基础设计提供了依据。2、本场地无可能影响拟建建筑物安全的不良地质作用。勘察结果表明，场地和地基稳定，适宜进行本工程的建设。3、拟建工程建议基础方案采用浅基础。4、场地地下水属孔隙潜水，浅部地下水已受地表沟渠水污染。场地地下水对钢筋、砼结构具有一定的腐蚀性。5、本区抗震设防烈度为Ⅵ度，地震加速度为0.05g，设计地震分组属第一组。特征周期（Tg）为0.35s。6、本区场地类别为Ⅱ类，场地土类型属中硬土。场地属对建筑抗震不利地段。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案4工程任务及规模4.1工程建设的必要性和可行性一、农业“两区”布局状况根据省政府及有关文件要求，瓯海区从2010年开始以规划建设“两区”为重点，按照结构优化、布局合理、产业融合、功能多元化的发展要求，合理布局蔬菜瓜果、特色林果、生态畜禽、花卉苗木等特色产业，加快建立资源节约和环境有好的生态循环农业产业体系。粮食功能区建设面积1.31万亩，规划分别为“潘桥、郭溪、仙岩、泽雅”等4个片区。全区规划建1000亩以上的粮食生产功能区5个，计9210亩，占功能区面积70.51%，500亩以上的粮食生产功能区3个计1965亩，占功能区面积15.04%。粮食生产功能区建设任务：2011-2014规划建设规模0.826万亩，其中至2012年已经建成0.453万亩，2013年需建0.373万亩；2015-2018规划建设规模0.48万亩。根据区政府的实施工作安排，该项工作要求提前至2013年全部完成；因此除2011-2012年已经完成的建设的0.453万亩任务以外，其余0.85万亩均安排在2013年组织实施；共新建改建灌排渠道13.1Km，新建改建泵站24座。因此，2013年整合范围以郭溪、潘桥、仙岩等街道“两区”建设项目。其中，本次涉及郭溪街道粮食生产功能区分布如表4-1所示。郭溪街道粮食生产功能区分布状况表4-1年份分布地点面积（亩）2013年郭溪街道郭西、浦北、梅屿、河头、前垟片4400二、农业生产状况75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案郭溪街道位于瓯海区三溪片，郭瞿片曹平、塘下灌区改造工程分布在曹平、岭头、郭西、梅园等村，本项目实施后受益区为郭溪街道曹平、岭头、郭西、梅园、郭南等村区内耕地面积3418亩，其中水田2750亩，受益人口3001人。项目区内以农田为主，主要粮食作物以水稻为主，经济作物主要种植蔬菜为主。项目区农业生产状况表表4-2项目名称耕地面积（亩）其中水田（亩）曹平村890700郭西村670470郭南村763660梅园村702590岭头村393330合计34182750项目区及周边受益区农田分布情况表表4-3项目名称耕地面积（亩）其中水田（亩）受益人口（人）曹平村890700650郭西村670470555郭南村763660732梅园村702590690岭头村393330374合计341827503001由于受资金、技术等因素限制，该灌区现有小型农田水利工程设施跟不上现代农业发展的需要，项目区内目前灌溉渠道基本未经衬砌，农田渠道大多为农民自行开挖的土渠，水量损失严重，渠道水利用系数较低；此外，渠系建筑物配套不完善，农业生产发展水平缓慢，农业效益低下。特别是受“1999年9.4特大暴雨侵袭，原灌区排水沟两侧严重塌方，致使排水沟被堵塞，加上原来的排水沟规模不能满足片区排涝要求，一旦暴雨，上游洪水直接进入项目区及下游农田，使项目区75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案梅园、郭西等村及下游片区农田严重受淹，现状排涝标准不足3年一遇，农业生产没有防洪安全保障。因此本项目实施后，不仅项目区内农田的灌溉保证率达到80%,排涝标准提高到10年一遇，而且下游及周边灌区农田排涝标准提高到10年一遇。三、社会经济状况郭溪街道区域面积42.6平方公里，其中耕地面积11500亩（水田面积9430亩，旱地面积2070亩），有效灌溉面积10800亩，平均亩产量500公斤，粮食作物总产量26000吨。至2011年底，全街道总人口约10.08万人，其中农业人口约6.45万人。4.2项目区小型农田水利设施状况4.2.1瓯海区水源工程现状瓯海区现状共有小（一）型水库3座，小（二）型水库8座，1~10万m3山塘38座。其中小（一）型水库总库容791万m3，小（二）型水库总库容330.39万m3，山塘总库容89.06万m3机电排灌动力设备1346kw，渠道总长度461.5Km,引水堰坝65座。水库总可供水量1121.4万m3，引水3859万m3，提水1151万m3。4.2.2项目区水源工程现状项目区灌溉面积涉及郭溪街道曹平、岭头、郭西、梅园等村，总面积3418亩，项目区内主要水源为溪流，虽溪流水可常年供水，由于项目区缺少必要的蓄引水工程，溪流水得不到有效的利用。4.2.3农田水利工程现状通过对郭瞿片曹平、塘下灌区实地踏勘，整个灌区现有大小渠道75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案23.588km，已衬砌10.1公里，其中项目区11.1km均为土渠。由于缺乏足够的维护管理、资金投入较小，致使渠道淤积、渠坡坍塌、灌溉水渗漏严重。灌溉水利用系数仅为0.48，严重阻碍水利工程效益发挥。项目区1#-至8#排水沟排涝面积分别为0.035万亩、0.055万亩、0.067万亩、0.057万亩、0.027万亩、0.096万亩、0.118万亩及0.48万亩，目前排水沟两岸塌方、沟渠淤积严重，一旦遇到台风暴雨，项目区及下游片区农田涝灾严重，导致蔬菜、粮食绝收，目前片区农田排涝标准不足3年一遇。通过调查，现状项目区内需要改建渠道11103.3m，具体情况详见表4-4，需整治排水沟5376.7m，新建蓄引水堰坝1座，新建蓄水池3座，新建小型提水泵1处。灌区工程现状表表4-4渠道名称长度（m）断面形式断面尺寸（m）b×h坡降（%）排水或灌溉面积（亩）现状灌溉渠道13487.8曹平村1#渠道698矩形0.5×0.52.1205土渠2#渠道1084.5矩形0.4×0.41.870土渠3#渠道178.5矩形0.4×0.47.050土渠4#渠道423.5矩形0.3×0.35.2100土渠5#渠道396.8矩形0.4×0.3760土渠6#渠道297.5矩形0.4×0.36.770土渠7#渠道305.5矩形0.5×0.75.7130土渠8#渠道115矩形1.5×0.513210土渠9#渠道748矩形0.5×0.56.560土渠10#渠道161矩形1.5×0.52160土渠11#渠道586.3矩形0.5×0.51.770土渠12#渠道298.6矩形0.4×0.48.030土渠13#渠道471.3矩形0.4×0.412.550土渠14#渠道222.9矩形0.4×0.45.530土渠15#渠道245矩形0.4×0.46.020土渠16#渠道266矩形0.4×0.45.540土渠17#渠道178矩形0.3×0.31470土渠75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案29#引水管885圆形φ501.0270小计7561700岭头村18#渠道83.9矩形0.5×0.51040土渠19#渠道387.4矩形1.0×0.86.4200土渠20#渠道342.6矩形0.6×0.75.8120土渠小计813.9郭西村21#渠道491.1PE管φ1003.0300郭南村22#渠道61.5矩形0.5×0.510土渠23#渠道572.2矩形0.4×0.46.4260土渠24#渠道240.8矩形0.4×0.45.860土渠25#渠道147.3矩形0.4×0.41070土渠26#渠道180.9矩形0.4×0.46.4580土渠27#渠道241.6矩形0.4×0.45.850土渠28#渠道793矩形0.5×0.51.9150土渠小计2237.3排水沟5376.7郭西村1#排水沟524矩形2.0×0.713.5345自然岸坡2#排水沟777矩形2×1.61.0255自然岸坡3#排水沟525.7矩形5.0×2.04.81860砌石护岸7#排水沟1452矩形1.5×1.00.61180自然岸坡小计3278.7梅园村4#排水沟393矩形3.0×2.03.8585自然岸坡5#排水沟487矩形4.5×2.01.0420自然岸坡6#排水沟1058矩形5.0×2.01.52205自然岸坡8#排水沟160矩形10×2.00.654800局部砌石护岸小计20984.3现行小型农田水利工程管理体制与运行机制瓯海区农田水利工程管理是在瓯海区水利局业务指导下，实行水利工程区、镇（街道）、村组分级管理。水利局下属水利管理所，各镇75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案（街道）配备水管员，各有关村配备专管员。但由于存在管理经费不足，用水制度不完善和管护机制不健全等原因，制约农田水利建设发展的瓶颈。村级渠系工程多年没有投入，村集体、农民用水组织管理和维护不到位，农民筹集维护资金筹措困难，现状小型农田水利工程缺少维护、更新，水利工程不能正常发挥作用，农田用水不合理、浪费严重。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案5工程布置及建筑物5.1工程等级及设计标准5.1.1设计依据一、法律、法规1、《中华人民共和国水法》（2002年）；2、《中华人民共和国防洪法》（1998年）；3、《中华人民共和国排水沟管理条例》（1988年）；4、《中华人民共和国防汛条例》（1991年）；5、浙江省实施上述法律、法规的方法。二、技术规范、规程1、《浙江省粮食生产功能区、现代农业园区农田水利建设标准》浙水农[2011]13号2、《灌溉与排水工程设计规范》GB50288-993、《渠道防渗工程技术规范》SL18-20044、《节水灌溉工程技术规范》GB50363-20065、《堤防工程设计规范》（GB50286-98）；6、《堤防工程管理设计规范》（SL171-96）；7、《水利水电工程等级划分及洪水标准》（SL252-2000）；8、《防洪标准》（GB50201-94）；9、《土工合成材料应用技术规范》（GB50290-98）；10、《浙江省海塘工程技术规定》（浙江省水利厅，1999年）；11、《工程建设强制性条文》（水利工程部分）；75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案12、《水利水电水文计算规范》（SL278-2002）；三、技术文件1、《财政部水利部关于实施中央财政小型农田水利重点县建设的意见》（财农[2009]92号文件）2、《瓯海区小型农田水利重点县建设方案》（2013~2015）3、《2013年浙江省中央财政小型农田水利项目（灌区改造）建设方案编写提纲》4、业主提供的地形图、地质勘察报告等资料。5.1.2工程等级片区农田按10年一遇排涝标准设计。根据《防洪标准》、《水利水电工程等级划分及洪水标准》，确定本工程等别为V等，主要建筑物和次要建筑物为5级。5.1.3设计标准1、项目区渠系灌溉水利用系数由0.53提高到0.7，灌溉保证率达到80%；2、片区农田排涝标准达到10年一遇；3、施工度汛标准：施工度汛标准为5年一遇。5.1.4排水沟防护墙设计参数和控制指标工程主要建筑物为5级，按《水工挡土墙设计规范》，规定要求最小抗滑、抗倾覆稳定等安全系数见表5-1。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案挡墙设计安全系数表表5-1挡墙基底抗滑稳定抗倾覆稳定正常运用条件非常运用条件正常运用条件非常运用条件1.151.051.41.35.2项目建设目标和主要任务5.2.1项目建设目标1、工程技术目标根据财农[2009]92号文件《财政部水利部关于实施中央财政小型农田水利重点县建设的意见》的要求以及《瓯海区小型农田水利重点县建设方案》（2013~2015），并结合项目区实际，确定该项目区小型农田水利工程建设目标。项目建成后，农田水利基础设施得到改善，项目区灌溉水利用系数由0.48提高到0.65。农田灌溉保证率达80%，项目区农田排涝标准达到10年一遇。2、节水目标通过对渠道的改造，可减少渠道的流量损失，实现节水目标，每亩每年新增节水20m3，年可新增用水5.7万m3。3、增收目标项目区工程实施后，项目区灌溉及排水条件的改善，项目区农田排涝标准达到10年一遇，可进一步提高粮食作物的产量及质量，灌溉保证率得到提高和考虑排涝减灾效益，按平均每亩新增产量100公斤，75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案新增粮食生产能力34.18万kg，每公斤按2.0元计，则年增产值68.36万元，农民人均增收195.25元。5.2.2项目建设任务针对项目区现状，对项目区内灌排渠道进行改造，渠道改造总长度11103m，其中灌溉干渠8756m，支干渠2347m，其中PE输水管道1376m，整治排水沟总长5376.7m，新建蓄水堰坝1座，新建抽水泵站1处，新建蓄水池3处。5.3工程主要布局渠道改造总长度11103m，其中灌溉干渠8756m，支干渠2347m，其中PE输水管道1376m，整治排水沟总长5376.7m，新建蓄水堰坝1座，新建抽水泵站12处，新建蓄水池3处。1、蓄水堰坝目前项目区郭西村农田缺少蓄水工程，为解决项目区农田灌溉用水，在郭西村设置1座蓄水堰坝，堰坝最大引水流量分别为0.1m3/s，堰坝采用C25埋石砼结构。2、灌溉渠道目前项目区共有渠道28条，除了7条支干渠外其余均为干渠，引水长度11103m，其中灌溉干渠8756m，支干渠2347m，结构采用C25砼衬砌，断面形式有0.3m*0.3m、0.4m*0.3、0.4*0.4m、0.4m*0.5m、0.5m*0.4m、0.5m*0.5m及0.8m*0.5m等；PE输水管道1376m，其中φ100长491m，φ50长885m。具体各村渠道布置情况见下表。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案表5-2渠道分布情况表单位：m名称φ50PE管φ100PE管0.4×0.40.4×0.50.3×0.30.5×0.50.8×0.5合计曹平村88516009743796.5305.57561岭头村83.9730813.9郭西村491.1491郭南村1603.661.5572.22237.2合计885491.13203.61119.44526.5305.5572.211103.33、排水沟排水沟整治长5376.7m。其中1#排水沟新建护岸长1043m，2#排水沟新建护岸长1502m，3#排水沟已建护岸基脚加固长1022m，4#排水沟两侧新建护岸长772m，5#排水沟两侧新建护岸长971m，6#排水沟两侧新建护岸长1903m，7#排水沟两侧新建护岸长2879m，,8#排水沟两侧新建护岸长380m。新建护岸采用砌石重力式挡墙结构，护岸迎水面坡度为1：0.1，背水面坡度为1：0.4，砌石护岸顶部设置C25砼压顶，护岸背水侧采用石渣或开挖料回填。原护岸加固结构为坡脚设置高0.6mC25灌砌块石护脚。4、蓄水池曹平、郭西村为山区，灌溉水均为溪流水，由于该片灌区缺水严重，特别是6-9月干旱季节，山区溪流不能满足农田灌溉需求，曹平近135亩与郭西170亩农田均要设置应急灌溉水源。渠道灌溉用水量根据用水高峰期的作物用水来确定，按照农田高峰时灌溉用水流量分析，确定曹平设置2处总容积为320立方的蓄水池，郭西设置2座100立方的蓄水池，以解决干旱缺水时的农田灌溉应急用水。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案5、提水泵站郭南平原区农田高程高于塘河水，需设置提升泵提水灌溉，因此，在曹平和郭南村各设置提升泵站一处。5.4主要单项工程设计5.4.1灌溉渠道1、灌溉流量渠道灌溉流量根据用水高峰期的作物用水来确定。项目区渠道设计流量以水稻田采用双夏泡田期间用水量作为设计流量的依据。其灌溉流量计算如下：Q泡设＝mA/(3600T×t×η)式中：Q泡设——灌溉设计流量（m3/s）;m——水稻该次灌水定额，取m=60；A——灌溉面积（亩）;T——一次灌水天数，取7天;t——每天灌水时间为24小时;η——灌区渠系水利用系数采用0.75；2、渠道断面确定渠道断面流量采用明渠均匀流公式计算：式中：Q——断面过水流量，m3/s；A——过水面积，m2；75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案R——水力半径，m，；C——谢才系数，m0.5/s；i——水力坡降；n——糙率；——湿周，m。3、渠道衬砌断面形式矩形断面方案：对原有土渠清除杂草、淤泥后，灌溉渠道两侧采用厚15cmC25砼衬砌，渠底采用厚12cmC25砼衬底防渗，护底下铺设5cm厚M7.5水泥砂浆和10cm厚碎石垫层，渠道纵向每隔15m设伸缩缝，缝内填塞沥青松木板防渗。4、渠道渠顶安全超高渠顶高程按设计水位加渠顶安全超高确定。本灌区由于设计流量小，渠顶安全超高统一按0.15m。经过计算，灌溉渠道水力计算结果见表5-3灌溉渠道水力计算汇总表表5-3渠道名称长度（m）断面尺（m）b×h坡降（%）灌溉面积（亩）Q灌溉(m3/s)流速曹平1#渠道6980.5×0.52.12050.181.03曹平2#渠道1084.50.3×0.31.8700.0260.58曹平3#渠道178.50.3×0.37.0500.051.11曹平4#渠道423.50.3×0.35.21000.0451.0曹平5#渠道396.80.3×0.37600.051.11曹平6#渠道297.50.3×0.36.7700.0511.13曹平7#渠道305.50.5×0.55.72400.432.45曹平8#渠道1150.5×0.5132100.573.275n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案曹平9#渠道7480.4×0.46.5600.151.5曹平10#渠道1610.5×0.521600.251.42曹平11#渠道586.30.4×0.41.7700.1081.08曹平12#渠道298.60.3×0.38.0800.0561.24曹平13#渠道471.30.4×0.412.5800.212.1曹平14#渠道222.90.3×0.35.5300.0461.02曹平15#渠道2450.3×0.36.0200.0671.49曹平16#渠道2660.4×0.45.5700.191.9曹平17#渠道1780.3×0.314700.12.2岭头18#渠道83.90.4×0.410400.262.6岭头19#渠道387.40.5×0.56.42000.452.25岭头20#渠道342.60.5×0.55.81200.432.46郭西21#渠道491φ1003.01500.071.56郭南22#渠道61.50.5×0.50.31000.0980.56郭南23#渠道572.20.8×0.50.34300.170.61郭南24#渠道240.80.4×0.40.5700.0590.59郭南25#渠道147.30.4×0.40.5600.0590.59郭南26#渠道180.90.4×0.40.3500.0460.46郭南27#渠道241.60.4×0.40.31500.0460.46郭南28#渠道7930.4×0.40.32600.0460.46曹平29#引水管885φ500.31200.021.37合计11103.3项目区最大灌溉设计流量为0.06m3/s，最小灌溉设计流量为0.01m3/s，由表5-2计算成果验算可知，渠道设计流量均可满足灌溉用水需求，各断面的流速均介于不淤流速0.3m/s和不冲流速6.0m/s之间，符合渠道不冲、不淤的要求，可见所设定的灌溉干渠和支渠的规模75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案是符合该项目的实际情况的。5.4.2排水沟一、设计暴雨由于区域缺少实测暴雨资料，由《浙江省短历时暴雨》分析推求，查《浙江省短历时暴雨》，得设计暴雨见表5-4。短历时暴雨结果见表5-5。流域设计暴雨成果表表5-4点号不同时段设计暴雨值60min6hr24hr3d平均点雨量均值47.597.75166.5208.75CV0.420.520.540.54面雨量a0.7550.9240.9750.993均值35.8690.32162.34207.29设计面雨量（%）185.7256474605277.1224414529565.21833364291055.91522773542046.3120217278短历时暴雨结果表表5-5P(%)不同时段设计暴雨值1h3h6h24h27614922041156412118133575n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案1054102149272204683117215二、设计雨型1、日程分布参照《浙江省短历时暴雨》，暴雨日程分配为：最大24小时雨量置于三天当中的第二日；其余两日则第一日为（H三日—H24h）的60%，第三日为（H三日—H24h）的40%。2、时程分布暴雨时程分配：按暴雨强度公式求得时段雨量分配系数，各时段的雨量按《浙江省可能最大暴雨图集》中的规则排列：老大项排在第18～21时段。3、净雨过程线净雨过程推求采用初损后损扣损法。土壤最大含水量Imax为100mm，土壤前期含水量为75mm，初损为25mm，最大24小时后损为1mm/h，其余二日为0.5mm/h。三、排涝流量1、产流计算产流计算采用蓄满产流的简易扣损法。流域平均最大蓄水量为100mm，降雨起始时蓄水量为75mm，则初损为25mm。最大一日后损为1mm/h，其余各日后损0.5mm/h。2、汇流计算工程区支流上游集雨面积均小于50Km2，采用浙江省推理公式法推求洪水(QP=0.278CipF)，设计洪水成果见表5-6。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案项目区各频率洪水计算成果表表5-6溪排水沟名称集雨面积(Km2)排水沟总长度（m）坡降（%）各频率洪峰(m3/s)1%2%5%10%20%1#排水沟0.2352413.58.56.55.04.03.02#排水沟0.177771.06.04.53.53.02.53#排水沟1.24525.74.831262217.513.54#排水沟0.393933.813.310.88.57.05.55#排水沟0.284871.09.07.06.05.03.56#排水沟1.4710581.535302621167#排水沟0.5914520.81915118.05.58#排水沟3.21600.67561554333三、排水沟规模确定项目区范围内排水沟属山溪河流，排水沟坡降较大，水力计算采用山区性河道恒定非均匀流法。1、基本方程河流连续下、上断面的能量函数：分别代表下游及上游断面的能量函数，当流量Q不变时，，则式中：------洪峰流量，m3/s；75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案、------下、上断面的流速，m/s；------下、上断面间距，m；、------下、上断面水位，m；、------下、上断面的流速模数，。2、参数率定根据现场实际情况，河道糙率取值在0.035～0.05之间变化，对于河道边滩，河道取值在0.05～0.10之间变化；动能修正系数，天然河道取1.15～1.50；局部阻力系数对遂渐扩展段取－0.33～－0.5。3、计算成果1#排水沟：已知排水渠排涝流量Q排=4m3/s，根据已知的i=13.5/100，b=1.8m，n=0.035等条件计算水深，经计算水深0.9m。考虑到排水沟的安全超高及施工中的坡降误差，取渠深1.2m，则最大流速达2.72m/s，大于河床砂卵石（最大率径5-10cm）的允许不冲流速2.0m/s，经计算排水沟两岸护岸基础设置深0.6m的砼防冲齿墙即可满足防冲刷要求。2#排水沟：已知排水渠排涝流量Q排=3m3/s，根据已知的桩号0+000-0+521.5段，i=1.5/100，b=1.4m，n=0.035等条件计算水深，经计算水深1.12m。根据已知的桩号0+521.5-0+777段，i=1.0/100，b=1.8m，n=0.035等条件计算水深，经计算水深1.13m。考虑到排水沟的安全超高及施工中的坡降误差，渠深为1.4m,排水沟最大流速达1.5m/s。3#排水沟：已知排水渠排涝流量Q排=17.5m3/s，根据已知的i=4.8/100，b=4.0m，n=0.035等条件计算水深，经计算水深1.5m。则最大流速达2.93m，经计算已建排水沟75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案宽5.0m，高1.8m能满足排水要求，但护岸基础冲刷严重，经计算，已建护岸基础设置深0.7m的灌砌块石防冲齿墙即可满足防冲刷要求。4#排水沟：已知排水渠排涝流量胡坦排水沟汇合口上游Q排=7m3/s，根据已知的i=3.8/100，b=2.0m，n=0.035等条件计算水深，经计算水深1.49，考虑到排水沟的安全超高及施工中的坡降误差，取渠深1.7m，最大流速达2.5m/s，大于河床砂卵石（最大率径5-10cm）的允许不冲流速2.0m/s，经计算排水沟护岸基础设置深0.6m的砼防冲齿墙即可满足防冲刷要求。5#排水沟：已知排水渠排涝流量Q排=5m3/s，根据已知的i=1.0/100，b=3.0m，n=0.035等条件计算水深，经计算水深1.47m。考虑到排水沟的安全超高及施工中的坡降误差，取渠深1.8m，最大流速达1.69m/s，大于河床土方的允许不冲流速0.8m/s，经计算排水沟护岸基础设置深0.6m的砼防冲齿墙即可满足防冲刷要求。6#排水沟：已知排水渠排涝流量Q排=21m3/s，根据已知的i=1.5/100，b=5.0m，n=0.035等条件计算水深，经计算水深1.75m。考虑到排水沟的安全超高及施工中的坡降误差，取渠深2.0m，最大流速达2.3m/s，大于河床砂卵石（最大率径5-10cm）的允许不冲流速2.0m/s，经计算排水沟两岸护岸基础设置深0.6m的砼防冲齿墙即可满足防冲刷要求。7#排水沟：已知排水渠排涝流量Q排=8m3/s，根据已知的i=0.8/100，b=2.3m，n=0.035等条件计算水深，经计算水深1.78m。考虑到排水沟的安全超高及施工中的坡降误差，取渠深2.0m，最大流速达2.02m/s，大于河床土方的允许不冲流速0.8m/s，75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案经计算排水沟护岸基础设置深0.6m的砼防冲齿墙即可满足防冲刷要求。8#排水沟：已知排水渠排涝流量Q排=43m3/s，根据已知的i=0.6/100，b=12.5m，n=0.035等条件计算水深，经计算水深1.8m。考虑到排水沟的安全超高及施工中的坡降误差，取渠深2.0m，最大流速达1.72/s，大于河床土方的允许不冲流速0.8m/s，经计算排水沟护岸基础设置深0.6m的砼防冲齿墙即可满足防冲刷要求。各排水沟的基本情况见表5-7表5-7排水沟汇总表排水沟及位置长度（m）底坡（%）十年一遇排水量（m3/s）断面尺寸(b×h）1#排水沟郭西村52413.54.01.8×1.22#排水沟郭西村桩0+521.5上游521.51.53.01.4×1.2桩0+521.5下游255.51.03.01.8×1.43#排水沟郭西村525.74.817.55.0×1.74#排水沟梅园村3933.87.02.0×1.75#排水沟梅园村4871.05.03.0×1.86#排水沟梅园村10581.5215.0×2.07#排水沟郭西村14520.88.02.3×2.08#排水沟梅园村1600.64312.5×2.0小计5376.74、排水沟典型断面图排水沟为矩形断面，1#排水沟宽1.8m，深1.2m，2#排水沟宽1.4-1.8m，深1.4m，3#排水沟宽5.0m，深1.7m，4#排水沟宽2.0m，深1.7m，5#排水沟宽3.0m，深1.8m，6#排水沟宽5.0m，深2.0m，7#排水沟宽2.3m，深2.0m，8#排水沟宽12.5m，深2.0m，75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案排水沟护岸为干砌块石结构，具体典型断面见排水沟标准断面图。四、排水沟护岸结构设计。（一）结构型式采用砌石重力式挡墙结构，挡墙迎水面边坡为1：0.1，背水面边坡为1：0.4，砌石护岸顶部采用C25砼压顶。护岸迎水侧设置高0.6-0.7mC25砼护脚，挡墙背侧采用石渣或开挖料回填。该挡墙结构技术成熟，应用广墙体为干砌块石结构，工程投资较省,技术成熟。（二）结构稳定分析排水沟断面结构稳定分析主要针对新建挡墙结构，相应稳定分析内容如下：1、挡墙后侧回填料主要指标墙后回填料主要指标表5-8回填料湿容重(KN/m3)凝聚力C(Kpa)综合摩擦角(。)土料夯实19132075n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案矿渣夯实19030浆砌石挡墙2340402、荷载指标①正常运用工况（基本荷载组合）河道水位按汛期正常水位计算，人群荷载2.5KN/m2。②非常运用工况（特殊荷载组合）河道水位为河床高程（无水作业）。3、护岸挡墙抗滑稳定分析（1）、挡墙稳定计算挡墙沿墙基水平抗滑稳定安全系数按下式计算：式中：f……挡墙底面与地基之间的摩擦系数，取f=0.40∑G……作用于挡墙上的全部垂直力总和；∑H……作用于挡墙上的全部水平力总和（2）、抗倾覆安全系数：式中：K2……为墙对墙趾点的抗倾覆安全系数；MM……为所有各力对墙趾点的抗倾覆力矩；MA……为对墙趾点的倾覆力矩。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案工况组合：①施工期：挡墙作用力考虑了自重，墙背土压力，墙前后水位为0。②运行期：挡墙作用力考虑了自重，墙背土压力，水压力，浮托力，墙前水深为排水沟的正常水位，墙后水位为排水沟正常水位加0.5米。本工程护岸基础地基以卵石基础考虑，承载力标准值为130KPa，底板与地基摩阻系数为0.4，采用理正岩土计算系列软件计算，计算成果见表5-9。护岸抗滑稳定计算成果表表5-9基础内容基本组合特殊组合备注墙高（m）1.2-2.81.2-2.8计算内容均根据当地实际经验参数取值最大滑移力（kN）3743最大抗滑力（kN）4446抗滑安全系数1.191.07最大基底最大压应力（KPa）4551抗倾覆安全系数2.151.83根据上述工况计算成果，拟建护岸基底抗滑及抗倾覆稳定安全系数均能满足规范要求。5.4.3堰坝一、设计暴雨设计暴雨采用排水沟工程设计暴雨成果。二、设计洪水75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案根据堰坝上游实际集雨面积均小于50km2，选用浙江省推理公式法。相应洪水成果见表5-10。堰坝设计洪水成果表表5-10堰坝名称集雨面积(Km2)坡降（%）各频率洪峰(m3/s)2%5%10%20%郭西堰坝0.2313.58.56.55.04.0三、堰坝设计及稳定分析（一）堰坝结构尺寸郭西堰坝主要为抬高水位，保障灌溉引水，引水流量为0.1m3/s，该堰坝高1.5m，顶宽1.5m，堰坝上游1：0.3，下游设置1:3.0的坡度至河床，堰坝长度10m。堰坝均采用C20埋石砼结构，具体堰坝情况见表5-11。堰坝基本情况表表5-11堰坝及位置集雨面积(Km2)坝高（m）坝长（m）引水流量m3/s郭西堰坝郭西村0.231.58.70.1（二）抗滑稳定验算堰坝基础及河床两侧均要挖至山体弱风化层，抗滑稳定分析按抗剪强度公司计算，抗剪摩擦系数取0.65，控制标准：基本组合K≥1.05，特殊组合K≥1.0。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案K=fΣw/Σp式中k----抗滑稳定安全系数f-----抗剪摩擦系数Σw---作用在坝体上所有荷载的法向力分值Σp---作用在坝体上所有荷载的切向力分值经验算，堰坝基本组合K=1.15，特殊组合K=1.06，均能满足规范要求。（三）堰坝防冲设计河床冲刷深度d按以下公式进行计算：防冲槽面积按以下公式计算：其中：——抛石形成的护面厚度，本处取0.5m；——冲刷坑深；——抛石形成的护面坡度。经计算最大冲刷深度0.73m，设计时堰坝坡脚设置深1.0mC25砼防冲护脚可满足要求。5.4.4渠系建筑物1、提水泵站郭南平原区农田高程高于塘河水，75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案需设置提升泵提水灌溉，因此，在郭南村设置提升泵站一处，郭南村提水泵提水高度为4m，选用SLS80-25B离心泵。2、蓄水池1#、3#蓄水池规格为半径3.5m，高为3.5m，2#蓄水池规格为b×L×h=13.6×4.9×3.5m，蓄水池为C25钢筋砼结构。5.5主要建设内容及工程量5.5.1主要建设内容建设内容汇总表表5-12序号建设内容名称数量一渠道11103.3m1灌溉干渠8756m2灌溉支干渠2347.3m二PE管道(Φ50、Φ100)1376.1m三堰坝1座四蓄水池4处五排水沟5376.7m六提水泵站1座表5-13渠道名称及位置渠道建设内容表渠道长度(m)断面尺寸工程措施1#渠道曹平村6980.5×0.5现浇砼2#渠道曹平村1084.50.3×0.3现浇砼3#渠道曹平村178.50.3×0.3现浇砼4#渠道曹平村423.50.3×0.3现浇砼5#渠道曹平村396.80.3×0.3现浇砼75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案6#渠道曹平村297.50.3×0.3现浇砼7#渠道曹平村305.50.5×0.5现浇砼8#渠道曹平村1150.5×0.5现浇砼9#渠道曹平村7480.4×0.4现浇砼10#渠道曹平村1610.5×0.5现浇砼11#渠道曹平村586.30.4×0.4现浇砼12#渠道曹平村298.60.3×0.3现浇砼13#渠道曹平村471.30.4×0.4现浇砼14#渠道曹平村222.90.3×0.3现浇砼15#渠道曹平村2450.3×0.3现浇砼16#渠道曹平村2660.4×0.4现浇砼17#渠道曹平村1780.3×0.3现浇砼29#引水管曹平村885φ50PE管小计756118#渠道岭头村83.90.4×0.5现浇砼19#渠道岭头村387.40.5×0.5现浇砼20#渠道岭头村342.60.5×0.5现浇砼小计813.921#渠道郭西村491.1φ100小计491.122#渠道郭南村61.50.5×0.5现浇砼23#渠道郭南村572.20.8×0.5现浇砼24#渠道郭南村240.80.4×0.4现浇砼25#渠道郭南村147.30.4×0.4现浇砼26#渠道郭南村180.90.4×0.4现浇砼27#渠道郭南村241.60.4×0.4现浇砼28#渠道郭南村7930.4×0.4现浇砼75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案小计2237.3合计11103.3表5-14排水沟建设内容表建筑物名称数量断面尺寸（m）工程措施备注1#排水沟5241.8×1.2砌石护岸2#排水沟桩0+521.5上游521.51.4×1.2砌石护岸桩0+521.5下游255.51.8×1.4砌石护岸3#排水沟525.75.0×1.7砼灌砌石护脚4#排水沟3932.0×1.7砌石护岸5#排水沟4873.0×1.8砌石护岸6#排水沟10585.0×2.0砌石护岸7#排水沟14522.3×2.0砌石护岸8#排水沟16012.5×2.0砌石护岸小计5376.7表5-15堰坝建设内容表堰坝及位置坝高（m）坝长（m）工程措施郭西堰坝郭西村1.58.7C25埋石砼提水泵站建设内容表堰坝及位置扬程（m）水泵型号泵房尺寸（mm）提水泵郭南村4.0SLS80-25B离心水泵4250×3750蓄水池建设内容表堰坝及位置高（m）长×宽（m）工程措施75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案1#蓄水池曹平村3.5R=3.2C25钢筋砼2#蓄水池曹平村3.013.6×4.9C25钢筋砼3#、4#蓄水池郭西村3.5R=3.2C25钢筋砼5.5.2主要工程数量主要工程数量汇总表表5-16序号项目名称单位数量一渠道工程　　1土方开挖m35972.532土方回填m32624.953砼工程m31993.674碎石垫层m31353.915PE管道m1376.1二排水沟工程　　1土方开挖m3314502土方回填m3222963砼工程m351365砌石工程m310567三堰坝工程　　1土石方开挖m32232砼工程m31602四蓄水池　　1土方开挖m33922砼工程m3167五提水泵站座2六合计　　75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案1土方开挖m338037.532土方回填m326689.953砼工程m38898.674碎石垫层m38885PE管道m1376.175n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案6工程运行管理6.1工程观测对于排水沟防护墙与堰坝，其运行期观测主要为水平位移观侧、沉降观测，对于排水沟来说，工程观测内容主要以下几个方面。建议在排水沟防护墙与堰坝顶部埋设固定观测点，每年不定期观测，同时考虑结合日常目测观察工程运行情况。6.2工程运行调度本项目涉及排水沟属山区排水沟，排水沟运行调度由郭溪街道统一调度。6.3项目建设管理本项目实行业主负责制、招标投标制、建设监理制。本项目法人单位为温州瓯海水利投资有限公司，负责项目的前期准备、招投标和项目的竣工验收等，郭溪街道办事处组织项目实施、政策处理等。同时，为加强受益村民的管理积极性和参与意识，建立村民代表质量监督制。工程建设管理按照工程建设的有关规定，重点抓好设计、施工等环节。根据《水利工程建设管理办法》，小型农田水利重点县建设项目严格实行“项目法人制、工程招投标制、工程监理制”，健全业主全面负责、监理全程监督、施工信誉保证、政府严格监管的保证体系。在本项目的建设中，要实行统一招标，严格规范要求，推行公示制，接受受益群众的监督。组织落实专业施工队伍，实行建设前开展工程技术培训，建立镇（街道）、村整体监工体系，及时监督工程建设进度和质量，确保工程整体性和完美性，保质保量完成任务。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案6.4项目建设资金管理按照“专项管理、专款专用、单独建帐、单独核算”的原则，对工程投资计划下达、资金拨付、资金使用和帐务处理的全过程实行规范化管理，确保过程资金及时到位和安全、高效运行。资金的流动采用“先上后下”的方式，即先将各级政府补助资金和群众自筹款统一集中到专帐，然后按照项目实施情况按进度分期拨付使用。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案7施工组织设计7.1施工条件7.1.1工程条件工程区施工场地开阔，项目区附近有温瞿公路、乡村级交通道路和温瑞主塘河，对外交通较为便利。本工程施工主要项目有土方开挖、土石方回填、钢筋制安、砌石挡墙、砼工程等。一、气象本工程地处浙江省东南沿海，属副热带季风气候区，气候温和，雨量充沛，四季分明，据温州气象台49年(1951～1999年)资料统计，年平均气温为17.9℃，最高月份为7月，平均气温28℃，最低月份为1月，平均气温7.7℃。极端最高气温39.3℃，极端最低气温-4.5℃，年平均水面蒸发量894mm。　　本区域降水量丰富，多年平均降水量为1717.7毫米，降水量年内分配不均匀，4～10月份占全年降水量的78.2%，5～9月份占全年的64.7%。降水按其特性可分为梅汛期、台汛期和非汛期。二、影响工程施工因素影响工程施工的主要因素：1、降雨影响：排水沟开挖明挖工程一般按降雨量大于10mm停工计，月有效施工天数为20天。2、气温对施工的影响：冬季遇强冷空气侵袭时，砼需做好防冻保温工作，夏季应做好降温工作。3、不良地质施工影响：排水沟开挖时可能存在局部的塌方影响施工进度。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案7.1.2施工特性本工程涉及工程量较大，施工过程中又受降雨等因素影响较大，因此工程施工应由对本地区地形、地质条件熟悉，施工实践经验丰富、施工组织能力强的专业施工单位承担。各阶段工程施工前均应制定周详的施工组织设计方案，保证工程顺利实施。7.1.3通讯、水电、材料供应条件一、施工通讯场内通讯可配备无线对讲机进行联络，各施工成员间采用移动电话联系。二、电力供应工程施工需要动力较小，施工用电可就近接用村生产用电，考虑供电不正常，施工单位自备柴油发电机。三、施工用水施工生产用水直接从排水沟中提取，砼拌和用水必须经化验合格后方可使用，施工生活用水采用自来水。四、材料供应1、工程所需的石料、水泥、钢材、木材等由当地市场采购供应。2、砼所需的砂石料采用瓯江河砂石，通过船运或车运至施工点。7.2施工围堰及度汛措施一、施工围堰根据类似工程的施工经验和水利水电工程施工组织设计规范要求，本工程围堰度汛标准为五年一遇非汛期内河水位。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案考虑本段工程规模小，施工期短，施工段均位于上游排水沟，结合以往类似工程施工经验，施工期一般不需要设置临时围堰，只要做好施工期基坑排水即可。二、度汛措施1、加强水文、水情及热带气旋的预报，成立防洪度汛组织机构。2、备足防汛材料，确保汛期施工安全。3、合理安排施工，采取有效度汛方法，尽量减少损失。7.3主体工程施工1、现浇砼渠道施工本工程主要是对原有土渠道或进行C25砼衬砌改造，渠道砼浇筑前要求先清除渠道表土杂草和垃圾，削坡平整后，渠道底板要置于密实土基上，渠道采用现浇矩形断面设计。浇筑注意事项：（1）为了防止渠道的不均匀沉降产生渠道漏水，渠道每隔15m设伸缩缝，采用2cm厚沥青松木板填缝。（2）渠道浇筑完成后应采用有效措施进行养护，保证混凝土浇筑质量。（3）渠道混凝土墙施工结束后利用两侧开挖土料填筑，填筑前，要先清除开挖土料中杂草和树根等附着物。（4）回填土料压实标准为粘性土控制压实度不小于0.9，砂砾石料相对密度不小于0.6，按照施工要求分层压实。2、土方开挖土方开挖采用分区分段施工，排水沟护岸用反铲挖掘机进行开挖，渠道土方采用人工开挖。开挖注意事项：75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案（1）、根据土质情况和设计要求确定开挖宽度和放坡系数，预留工作面。（2）、挖出的弃土及时外运。（3）、挖掘土方如发现有电缆、油水管线或不能辩认的物体时，应及时报告监理及甲方管理人员，采取措施后施工。（4）、如遇到特殊的地质问题，应及时通知监理、设计、业主，待明确后再进行施工。3、石渣填筑石渣填筑用含泥量不大于10%的石渣回填，要求采用分层、分段填筑，并分层压实。每层填筑厚度控制在0.2米以内，石渣填筑前需将填筑面刨毛，每层压实度要求大于92%。石渣填筑注意事项：（1）、石渣回填前应清除填筑面的杂物，排除积水，并进行刨毛处理，每层填筑做好验收，要做好记录。（2）、回填应分层进行，采用人工或机械夯实，夯实密度应符合设计要求。（3）、高低不等的部位回填时，应先填低处，直至与高处平齐时再分层回填。4、砌石护岸施工砌石挡墙要分层进行，面层为浆砌大块石，层间竖缝要错开，每层以大石块为骨干，大面朝下，砌筑前要座浆，块石与块石之间砂浆要饱满，不平稳部位应用小石块垫稳，不得有松动石块。层面应经常用厚薄不同的石块调整高度，以便始终保持各层呈基本水平上升。砌体应表里一致，不得以大块石砌外缘而内填碎石或河卵石，并用大块石封顶。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案在整个块石砌筑施工过程，按设计要求同步搞好细部结构的施工，如砌筑分段的伸缩缝，排水管埋设等。5、埋石砼堰坝工程施工堰坝为埋石砼结构，埋石率为20%，模板采用组合钢模，钢管脚手架固定。沿岸布置1.0m3拌和机，由人工双胶轮车运至现场，溜槽入仓、人工平仓、振捣器振捣密实，振动时间以砼不再显著下沉，不出现气泡并开始泛浆为准。砼浇筑后加强养护，养护时间不少于二周。砼浇筑要保持平稳进程，连续浇筑，防止冷缝影响质量。在砼达到规范拆模强度要求后，保证其表面及棱角不因拆模而损坏，方可拆除模板。具体施工时注意以下事项：（1）埋石砼块石尺寸不得大于一次浇筑砼块体最小尺寸的1/3，施工前应将块石料上的泥垢冲洗干净，保持表面湿润，在浇筑第一层砼前先铺3cm厚M10水泥砂浆。（2）埋石砼浇筑：埋石砼埋石率为20%，施工时应先铺100-150mm厚砼，再铺石料，石料铺放要均匀，使大头向下，小头朝上，石料间距不小于100mm，石料与模板间距不小于150mm,再振捣密实至石块沉入砼，不能先摆石,再灌砼。埋石砼浇筑每层厚约300-400mm，最终保持石料顶面有不少于100mm厚砼覆盖层。（3）施工缝处理：埋石砼浇筑时分缝，继续浇筑时要将施工缝清洗干净后，表面铺3cm厚M10水泥砂浆再继续施工。6、砼施工包括C25砼底板、C15砼垫层、C25砼压顶75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案等施工。施工时先对各加密的测量控制网点进行校核，必要时要增设控制网点（平面与高程控制），确保结构的位置、高程的准确性。水泥必须有出厂证明，质量检测报告以及厂家的企业生产资质文件、企业法人等资料，并定期、分批进行抽检。砼拌制采用人工手拉车配料、0.254m3拌和机拌制、手扶拖拉机或手拉车运至浇筑区，经溜筒下料入仓。入仓的砼拌和料，采用人工平仓、插入式振捣器捣实，振捣时应快插慢拔，以砼开始泛浆，不再显著下沉为准。平仓时如遇局部骨料集中，应将骨料分散，不准将砂浆覆盖在骨料上。砼浇筑要保持平整进程，连续浇筑，防止冷缝而影响质量，如遇无法避免的因素中途停工，则需按施工缝处理。砼浇筑后12-18小时要进行洒水养护，养护期不少于14天，如遇低温天气，则要采取加盖草袋或塑料布等保温措施。7.4施工总布置7.4.1施工交通项目区附近有温瞿公路、村级交通道路经过，对外交通较为便利。施工作业区沿河两侧设置施工便道。7.4.2施工生产设备一、施工供水施工生产用水直接从排水沟中提取，生活用水采用自来水。二、施工用电工程施工需要动力较小，施工用电可就近接用村生产用电，施工单位也可自备50KV柴油发电机组解决。三、砼拌和系统考虑在排水沟沿线空旷区布置临时砼拌和系统，内设仓库、堆料场、搅拌机、工棚等。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案7.4.3管理及生活布置考虑本工程地理环境，为使建设期施工管理和运行期开发管理的统一与方便，拟集中布置如下：一、工程指挥部：前期工作由过溪街道统筹解决。二、按照工程建设需要，在排水沟沿线修建临时生产设施，生活居住区可就近居用附近民房。各类房建面积表表7-1名称建筑面积（m2）备注建设、监理、设计代表办公用房120临时租用材料加工厂、仓库500临时工棚施工单位用房900临时租用7.4.4弃土处理及弃渣场本期排水沟治理总土方开挖量5.64万m3,其中回填量3.24万m3,弃土总量2.39万m3。弃土总量较大，应合理处置。初步考虑方案为：考虑弃土就近消纳为主。弃土场由业主选定在项目区附近，采用10t自卸汽车运输，距离按6Km计。7.5施工总进度7.5.1施工进度工程总工期初步安排为4个月。一、施工总体进度计划75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案本工程交通、材料运输十分便利，主体工程施工主要受降雨影响。从2014年9月开工，至2014年的12月中旬完工。（详见施工总进度计划表7-1）。二、施工准备期进度计划施工准备期是指工程临时设施布置、场地安排、施工道路完工段时间。共历时0.5个月。三、主体工程施工计划工程施工内容包括排水沟土方开挖、挡墙工程、砼工程等，施工期共历时3个月;四、工程完工及场地清理:主要为场地清理、资料整理等，共历时0.5个月。项目进度计划表表7-2序号进度2014年2015年8月9月10月11月12月1月2月3月1实施方案报批2招标3施工准备期4主体工程施工5清退场7.5.2主要工程量、三材、劳动力及施工机械设备一、主要工程量土方开挖5.63万m3，土石料回填3.24万m3，砌石0.96万m3，砼0.89万m3。二、三材及劳动力碎石0.82万m3，钢材32.8t，水泥0.36万t75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案。根据本工程施工进度与本工程实际所产生的工程量推算本工程所需劳动力，需安排劳动力1.31万工日，高峰期施工强度93人/日。三、主要施工机械设备本工程施工所需要主要机械设备见表7-3。主要施工机械设备表表7-3机械名称规格单位数量备用自卸汽车5.0T/10T、辆5/8装载机2.0m3辆2拖拉机（手扶）12HP辆1021m3挖掘机1m3台2载重汽车10T辆3双胶轮车辆18砼拌和机0.4m3台2钢筋加工设备套2插入式振捣器电动软式台41电焊机台31柴油发电机组100KW台27.6分标及招标计划7.6.1分标及招标计划根据本工程设计范围和工程实际情况，将本工程按1个标段，进行公开招标方式招标。由于本工程工期紧，项目投资较大，施工过程涉及因素多，外部条件复杂，各工序穿插进行75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案，人员设备相对集中，集镇河岸基础开挖难度大等条件制约。因此，施工单位必须具有雄厚的技术力量和丰富的施工经验。7.6.2招标组织形式根据《招标投标法》及《工程建设项目自行招标试行办法》（中华人民共和国发展计划委员会第5号令）的规定，项目法人在具备相应条件时可申请自行招标，如不具备自行招标条件，则需委托有相应资质的招标代理机构进行招标。结合本工程具体情况，建议业主方委托有资质的招标代理机构进行招标7.7建后运行管护7.7.1管护机构及人员瓯海区郭溪街道郭瞿片曹平塘下灌区渠道、堰坝及排水沟工程的产权归项目所在村镇所有，水利工程管理站负有监督责任。工程所在地村街道负有工程日常维护的义务，要按水行政主管部门的要求定期维护。各村设立专门水务队伍，从事农田水利基础设施的日常管理巡查养护工作，郭溪街道水利员负责技术指导。管护人员由本人申请或群众推荐，用水户协会民主选举或竞标产生，报村委会初审，街道审定并报区水利局备案。同时要尽量保护管护队伍的基本稳定，没有特殊情况，不得随意更换、消减管护人员。7.7.2管理体制与运行机制75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案根据《浙江省水利工程管理体制改革实施办法》，为充分发挥项目建后的效益，实行灌区管理处+管理站、用水户协会+用水户的两级管理机构的管理模式。本着“统一管理、分级负责”的原则，实行以专业管理为主，专管与群管相结合的灌区管理组织体系。干渠及其建筑物由水利站管理，支渠及以下渠道及其建筑物由群众性的管理组织即用水户协会管理。根据瓯海区小型农田水利工程管护方案文件精神，小型农田水利工程管护经费由区级财政补助资金及村、合作社等自筹资金组成，两级管护资金分账专户管理，专款专用，滚动使用。区级财政管护资金补助比例为40%，由区财政在年度预算中安排，在区财政设专户管理。村民委员会及合作经济组织自筹管护资金比例为60％。75瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案8环境影响评价及水土保持8.1环境影响评价8.1.1工程环境现状及主要环境问题一、水环境质量现状工程区附近水质现状达到《地表水环境质量标准》（GB3838-2002）中的Ⅲ类标准。二、环境空气质量现状项目所在地区环境空气中SO２、NO２、TSP日均值均低于《环境空气质量标准》（GB3095-1996）中的二级标准，表明该区域环境空气质量良好，具有一定的大气环境容量。三、环境噪声现状由于拟建项目周边为瓯海大道，监测点达不到《声环境质量标准》（GB3096-2008）中的Ⅰ类标准，主要受交通噪声影响。8.1.2环境保护目标1、水环境保护下游排水沟水质不恶化。2、大气环境项目区域周围环境空气质量满足《环境空气质量标准》（GB3095-1996）中的二级标准的要求。3、噪声环境项目声环境满足《声环境质量标准》（GB3096-2008）中的Ⅰ类标准。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案8.1.3施工期生态影响本项目主要污染源均来自施工期，若不采取有效措施，将对周围环境产生一定影响。根据该项目的工程特点，建设期的环境影响主要来自施工场地的扬尘、废水、噪声、生态等几个方面。1、废水影响分析施工时对环境的影响主要水土流失对附近河流的影响，影响水生生物的生境。据环境现状调查，本工程涉及附近内河底栖生物个数与种类均较少，其生物量也不大，因此本项目施工对水环境的影响不大。2、施工期扬尘分析施工期的扬尘主要来露天堆场和裸露场地的风力扬尘和车辆行驶的动力起尘，扬尘在受重力、浮力和气流运动的作用，可以发生沉降、上升和扩散。在自然风作用下，道路产生的扬尘一般影响范围在100m以内。为了尽量抑制扬尘产生，需定时洒水和清扫。如果施工期间车辆行驶的路面实施洒水不清扫，可使扬尘量减少70%-80%，若清扫后洒水，扬尘效率能达90%以上，其扬尘效果是显而易见的。另外，施工单位在选择建材堆放、转运的场地时，首先应避开人群流动较为集中的场地；对易产生扬尘的物资，如水泥、黄沙等，不要在开阔地或露天堆放，遇到大风天气应避免作业，运输时尽量避免敞开式运输。在采取上述措施后，可使施工扬尘对周边环境的影响降低到最小。3、施工期噪声影响分析75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案在多台机械设备同时作业时，各台设备产生的噪声会产生叠加。根据类比调查，叠加后的噪声增值约为3-8dB，施工机械噪声级较高，在空矿地带传播距离很远。施工噪声应采取相应措施避免对居民正常生活造成不利影响。但施工期的噪声影响是暂时的，在工期结束后将完全消除。4、固废影响分析按相关要求和本环评提出的措施实施后，施工期固体废弃物不会对周围环境产生大的影响。5、施工期水土保持影响概述在工程建设过程中，由于三通一平、基槽开挖、建筑物基础填筑及施工过程中占用、碾压地表、改变了工程区原地貌和土地利用方式，使表层土体结构发生变化，导致原地表的水土保持功能降低或丧失，加剧水土流失的发生和发展，对周边生态环境造成影响。但工程施工影响是暂时的，可以控制的，在采取相应的水土保持措施基础上，可以最大限度的减少工程建设可能造成的水土流失量。6、施工期其他影响施工期除了上述对环境的影响外，还有一些其他影响，主要有施工期对大潭村的影响；施工车辆增加对交通的影响等。施工现场免不了有一些施工垃圾、建材堆放，施工车辆由于过载而造成泥土沿路洒落的现象，因此在施工点和施工车辆通过的路段会对生活环境产生一定的影响。由于工程施工的需要，增加大量的施工车辆，引起某些路段车流量的增加，减缓行车速度，从而导致汽车尾水排放量的增加，对环境造成的影响。8.1.4环境保护措施设计一、总体设计标准1、环境质量标准（一）地表水75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案根据《浙江省水功能区水环境功能区分方案》中温州地面水环境保护功能区分要求，本项目所在区域戍浦江段水环境质量执行《地表水环境质量标准》（GB3838-2002）中Ⅲ类标准。（二）空气环境根据《温州市环境空气质量功能区划分方案》，评价区域环境空气为二类区。评价区域环境空气执行环境空气质量标准》（GB3095-1996）中的二级标准。（三）声环境噪声执行《声环境质量标准》（GB3096-2008）中的Ⅰ类标准。2、污染排放标准（一）废水项目施工期无水经过收集后外运处理，营运期无污水产生（二）废气项目施工废气排放执行《大气污染物综合排放标准》（GB16297－1997）中的二级标准。（三）噪声施工期噪声执行《建筑施工场界噪声限值》（GB12523-90）中的相关标准。二、施工区环境保护措施设计1、大气污染物：施工扬尘防治措施：采取洒水湿法抑尘，在大风干燥的天气应增加洒水作业的次数和萨水量。减少表面裸土，开挖后及时回填、夯实，做到有计划开挖，有计划回填。避免大风天进行施工作业和水泥、黄沙等的装卸作业，对水泥类物资不要露天堆放。对施工车辆及时清洗，禁止超载，防治洒落等有效措施来保证场地路面清洁，减少施工扬尘。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案2、水污染物:施工废水防治措施：施工人员日常生活尽量利用周围现有的生活设施，确实需要建立临时工棚的必须配备临时化粪池收集施工人员生活废水，并委托环卫部门及时清运。在场地内设建设沉淀池，先截后排。泥浆水经沉淀后，上清液收集外运。沉渣收集后外运到指定地点处置。机械设备保证完好，控制施工生产中设备用油的跑、冒、滴、漏。施工物料堆场应尽量远离地表水体，并设置在径流不易冲刷处，粉状物料堆场应配有草包篷布等遮盖物并在周围挖设明沟以防止径流冲刷。3、固体废物：施工固废防治措施：施工人员产生的生活垃圾纳入垃圾收集系统，由环卫部门统一收集后进行填埋处理。加强对施工人员的环保意识教育，杜绝生活垃圾到处乱扔，避免造成对环境的二级污染，影响市容和景观。对可再利用的废料应进行回收，以节省资源。4、噪声：施工噪声防治措施：禁止夜间施工作业，特殊情况下，确实需要连续作业而进行夜间施工的，需报环保部门批准并公告居民。对噪声相对较高的设备如搅拌机、电锯，建议在加工场外加盖简易棚。施工场地周围设置围墙及防护网，尽量设置单独出入口。加强设备围护，保证车辆、施工设备处于良好工作状况。8.1.5环保费用本工程环保投资主要是施工期临时化粪池建设费用、施工污水固废清运费用、施工噪声治理费用、施工扬尘治理费用、绿化费用等组成。本工程根据计算环境保护总费用为10万元。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案8.1.6结论工程在建设期会产生一定污染物，经评价分析，采用科学管理与恰当的环保治理措施后可基本控制环境污染，对环境影响不大。因此，在进一步全面落实本报告提出的各项环保措施的基础上，从环保角度来看，本项目的建设是可行的。8.2水土保持设计8.2.1总则一、编制目的在工程建设过程中，由于土石方的开挖将造成一定的水土流失，特别是挖方较多，开挖面如不能及时防护，在外营力的作用下，易引起坍塌；另外工程的兴建改变了原有土地使用功能，损坏了沿线的水保设施，使工程沿线的水土涵养能力下降。因此必须采取有效措施，防治因工程建设引起的水土流失。水保方案设计的目的是：通过对工程影响区域水土保持现状的调查分析，根据本地区的地形、地质、土壤、植被和工程建设特点，对工程防治责任范围内可能造成的水土流失及危害进行预测、分析，并采取切实可行的工程、植物等防治措施，使新增的水土流失得到有效控制，工程区内原有的水土流失得到基本治理，减少泥砂流入排水沟，改善项目区生态环境，保证工程的安全，同时估算水土保持投资，为下一阶段的水土保持措施设计提供依据。二、编制依据1、法律法规1）《中华人民共和国水土保持法》；75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案2）《中华人民共和国水法》；3）《中华人民共和国水土保持法实施条例》；4）《浙江省实施<中华人民共和国水土保持法>办法》等等。2、设计技术规范及标准1）《开发建设项目水土保持技术规范》(GB50433-2008)；2）《开发建设项目水土流失防治标准》(GB50434-2008)；3）《水土保持综合治理技术规范》(GB/T16453.1-16453.6-2008)；4）《土壤侵蚀分类分极标准》(SL190-2007)；5）《水土保持监测技术规程》(SL277-2002)；6）《水土保持工程概（估）算编制规定》（水利部，水总[2003]67号）；7）《水利水电工程制图标准水土保持图》SL73.6-2001。3、其它1）《温州市水土保持总体规划》（温州市人民政府，2001年2月）8.2.2水土流失预测一、可能造成水土流失面积和总量工程施工区面积26500m2，直接影响区约28760m2，合计约为55260m2，即防治责任范围为55260m2。工程区原生土壤侵蚀模数为300t/km2·a，施工期长9个月，预计新增长水土流失量约为442t。二、可能造成的水土流失的危害1、土地开挖和整平破坏地形地貌及外表景观。2、施工过程降低水土保持功能，影响地面排水。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案3、临时堆渣、堆料场及临时施工道路受雨水冲刷易引起坡面侵蚀，造成较大水土流失，影响主体工程安全。8.2.3水土流失防治方案一、防治目标防治责任范围内的水土流失强度要控制在浙江省容许的流失强度范围（500t/km2·a）内，使整个工程水土流失治理度达到85%；扰动土地治理率达到95%；土壤流失控制比大于等于1；拦渣率施工期间达到90%，运行期间达到95%；林草覆盖率施工结束后达到20%；植被恢复系数达95%。二、防治责任范围工程建设区：工程建设区包括工程永久占地及临时用地面积共26500m2。直接影响区：直接影响区包括工程用地外10m范围内约28760m2。8.2.4水土流失防治措施及总体布局一、工程措施：1、动土前，在项目区周边设置临时施工挡板；2、临时堆料场、堆渣场设置砖砌挡墙防护和土工布遮盖；3、临时堆料场、堆渣场及主体建筑物周围修建排水沟；4、排水沟适当位置修建沉砂池；5、其它临时设施主要为项目生活、生产福利用房、材料加工厂及仓库等，在建设期需要加强管理，定期清理地表杂物；6、施工结束后场地需进行清理，对临时占地进行土地复垦。二、植物措施：项目主体工程增加植草、植树等绿化设计。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案三、其它措施：1、施工用料的运输过程中要注意维护，避免土、渣散落在路面上，给路面行驶带来危险；2、开挖回填项目的施工，建议安排在非雨季，若遇雨季应做好排水；3、管理部门要加强建设过程中的监督管理，严格按照施工要求施工，不得占用红线以外的地区。8.2.5水土保持措施典型设计1、临时堆料场修建袋装土挡墙，挡墙高1.5m，上顶宽0.5m，下底宽1.4m，需袋装土约450m3；3、临时堆料场、弃渣场用土工布遮盖，计800m2；4、临时堆料场、弃渣场周围修建排水沟，排水沟断面可取为梯形，深40cm，底宽30cm，边坡1:1，M7.5水泥砂浆抹面，排水渠长470m；5、临时沉砂池8座，断面为正方形，长×宽×深为2.5×2.5×1.5m3，用标准砖砌筑，（厚2cm）。沉淀池沉淀后的清水通过简易管道接入排水系统。8.2.6实施进度安排根据水土保持方案与主体工程同步实施的原则，参照工程施工进度，各项水土保持措施的实施进度与相应的工程进度衔接。8.2.7水土保持投资本工程水土保持均为临时工程，已列入临时工程费用中。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案9投资概算及资金筹措9.1编制说明9.1.1编制原则和依据1、编制原则严格执行国家的建设方针和经济政策，完整、准确的反映设计内容，坚持结合拟建工程的实际，反映工程所在地当时的价格水平。2、编制依据（1）《浙江省水利水电工程设计概（预）算编制规定》（2010年）；（2）《浙江省水利水电建筑工程预算定额》（2010年）；（3）《浙江省水利水电安装预算定额》（2010年）；（4）《水利水电工程设计工程量计算规定》（2010年）；（5）《浙江省水利水电工程施工机械台班费定额》（2010年）。其他与概算文件有关的文件、协议及资金筹措方案等。9.1.2主要基础单价（1）人工工资预算价格根据《浙江省水利水电工程设计概（预）算编制规定》（2010年）的规定及浙水建（2012）49号文件关于调整浙江省水利建设工程人工预算单价的通知：本工程按三类工程计，人工预算单价为69.60元/工日，预算基数为48.76元/工日，超过部分作为单价补差计入工程单价中。（2）风、水、电单价预算价格电价：主要按电网供电考虑，电价参照2014年375n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案月份《温州工程造价信息价》为0.854元/KW·H，考虑10%自备电，经计算，施工用电电价为1.1元/KW·H。水价：根据2014年3月份《温州工程造价信息价》，3.75元/m3。考虑到部分用水可直接取自现有河道，根据实际情况，本工程综合水价为1.5元/m3。风价：按《浙江省水利水电设计概（预）算编制规定（2010年）》附件四简化计算得风价为0.2元/m3。（3）基础材料预算价格按照2010《编规》，水泥、钢筋、砂子、块石及柴油材料预算价限价分别为300元/t、3000元/t、60元/m3、60元/m3、及3.0元/kg，超过预算价限价部分作为材料预算价差，在计取三税税金后，列入相应工程项目的单价内（实际低于限价的，按实际计算）。9.1.3取费标准根据《浙江省水利水电工程设计概（预）算编制规定》（2010年），本项目按三类工程取费标准计。（一）措施费费率：直接工程费的4.5%。（二）间接费费率：土石方按直接费的11.0%；混凝土按直接费的10.0%；钢筋制安按直接费的7.0%；基础处理按直接费的10.5%。（三）利润：直接费和间接费之和的5.0%。（四）税金：直接费、间接费、利润和材料补差之和的3.28%。（五）材料补差=［材料定额用量（单位价差）］*（1+税金费率）75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案9.1.4其他说明1、建筑工程费用和安装工程费用由直接费（直接工程费、措施费）、间接费、企业利润和税金等四项组成。2、独立费用包括建设管理费、勘察设计费、建设监理和其它费用四项：①项目建设管理费，按建筑及安装工程费的3.5％计算。②勘测设计费，按建筑及安装工程费的3.3％计算。③建设监理费（根据已招标情况），按建筑及安装工程费的1.5％计算。3、基本预备费本工程按1％计。9.2工程概算表表9-1工程概算表单位：万元编号工程或费用名称建筑安装工程费设备　　购置费独立费用合计1第一部分建筑工程917.59　　917.592第二部分临时工程25　　253第三部分独立费用　　103.21103.214一~三项合计942.59　103.211045.85第四部分基本预备费1.0%　　　10.466工程总投资　　　1056.2675n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案建筑工程概算表表9-2单位：元序号项目名称单位工程量单价合价　建筑工程　　　9175895一曹平村1623177.49（一）渠道工程（1#-17#、36#渠道，总长7561m）　812387.881碎石垫层m3689.53166.00114461.982土方开挖m32985.8218.9056432.003土方回填m31325.7312.8016969.344C25砼衬砌m3557.17597.30332797.645C25砼渠底、渠顶m3413.39482.60199502.016沥青木板（伸缩缝）m264.70167.0010804.907φ50PE输水管m885.0092.0081420.00（二）蓄水池工程（2处）　122216.401土方开挖m3392.0012.704978.402C25砼基础m325.00475.0011875.003C25钢筋砼蓄水池m381.00673.0054513.004钢筋制安T7.506780.0050850.00二梅园村　排水沟（4#-6#、8#排水沟）3198897.501土方开挖m31436212.7182397.402土方回填m31271710.6134800.203干砌块石m357242131219212.004C25砼底板m32402479.31151278.605C15砼找平层m3656467.1306417.606C25砼压顶m3276554.2152959.207M7.5浆砌块石m365373.524277.508沥青木板（伸缩缝）m216516727555.00三岭头村（25#-27#，总长813.9m）　138677.951碎石垫层m3107.36166.0017821.762土方开挖m3501.1918.909472.493土方回填m3200.8312.802570.624C25砼衬砌m3117.89597.3070415.7075n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案5C25砼渠底、渠顶m375.11482.6036248.096沥青木板（伸缩缝）m212.87167.002149.29四郭西村　　　4570503（一）　渠道工程（Φ100PE管，总长491.1m）　61387.50　φ100PE输水管m491.10125.0061387.50（二）排水沟工程（1#-3#、7#,总长3278.7m）　4394544.71土方开挖m31978112.70251218.72土方回填m31826910.60193651.43干砌块石m37421213.0015806733C25砼底板m33592479.301721645.64C15砼找平层m3632467.10295207.25C25砼压顶m3409554.20226667.86C20砼灌砌块石m3217362.00785547沥青木板（伸缩缝）m2281167.0046927(三)堰坝工程（郭西堰坝）　43274.581土方开挖m337.0012.70469.902石方开挖m313.0052.30679.903C25埋石砼坝体m370.40481.2033876.484C25砼防冲护脚m36.10533.003251.305C25砼护面m39.50526.004997.00（四）蓄水池（2座）71295.111土方开挖m³5518.91039.502土方回填m³25.113.44337.343C25砼浇筑m³39.6518.8820547.654钢筋制安t6691941514.005C15砼垫层m³17.4451.537856.62五郭南村　　　333212.01（一）渠道工程(29#-35#渠道，总长2237.3m)　300092.011碎石垫层m3279.68166.0046426.882土方开挖m31223.3118.9023120.563土方回填m3542.6412.806945.794C25砼衬砌m3223.34597.30133400.9875n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案5C25砼渠底、渠顶m3177.65482.6085733.896沥青木板（伸缩缝）m226.73167.004463.91（二）提水泵站　33120.001泵房m215.901800.0028620.002离心水泵及机电设备（包括安装）套1.004500.004500.00一渠道工程（长11103.3m）元　　1312546二堰坝工程（1座）元　　43274.58三排水沟工程（长5376.7m）元　　7786954四蓄水池（4座）元　　1312546五提水泵站（1座）元　　33120.00　合计元　　917589575n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案临时工程概算表9-3单位：元(人民币)编号项目名称单位数量单价合价一施工导流工程项500001基坑排水项15000050000二场内交通工程项16000060000三施工供电工程项15000050000四临时房屋工程900001施工仓库项140000400002办公用房（租用民房）项15000050000五合计250000独立费用概算表表9-4单位：万元(人民币)编号项目名称单位计算式合价（一）建设管理费项942.593.50%32.99（二）工程监理费项942.591.5%14.14（三）勘测设计费项942.593.3%31.11（四）其他费用　　　　1工程质量检测费项942.590.15%1.412安全施工费项942.592.00%18.853工程保险费项942.590.50%4.71　小计　　　24.97　合计　　　103.2175n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案主要材料价格汇总表表9-5编号材料名称单位综合单价（元）限定价（元）材差（元）1人工工日69.648.7620.842水泥32.5级t386300863水泥42.5级t4313001314钢筋t4050300010505碎石（混凝土用）m386.586026.586片石（垫层土用）m357.91　　7砂子m380.006020.008板枋材m31400.00　　9柴油kg8.5235.5210汽油kg9.33　　11电KWH1.1　　12风m30.207　　13水m33.750　　14块石m31006050.0015毛块石m386.006026.009.3资金筹措方案小型农田水利重点县建设资金以中央、省级补助为主，地方政府配套资金为辅的筹措办法。瓯海区郭瞿片郭溪曹平塘下灌区改造工程总投资1056.26万元，按照中央及省里要求的原则进行筹措。其中：中央财政补助资金365万元，省级财政补助资金313万元，区级财政补助资金378.26万元。75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案10预期效益10.1改善农业生产条件通过对灌区渠系工程的改造及排水沟整治，有利于改善农业生产条件，提高农业综合生产能力，促进效益农业的发展。项目建成后，建成项目区高标准农田面积达到3418亩，灌区灌溉保证率从65%提高到80%，项目区农田防洪排涝标准达到十年一遇。10.2新增农产品生产能力和产值项目实施后，改善了农业生产条件，提高了排涝标准，提高了粮食、蔬菜生产能力，考虑防洪减灾效益，按亩平均增产100公斤，预计新增粮食、蔬菜产量为：3418×100=341800公斤，按每公斤2.0元计，可新增产值68.36万元。受益人口3501人，则受益区农民人均增加收入195.25元。10.3节约用水、提高水的利用效率项目建成后，农田水利基础设施得到改善，灌溉水利用系数由0.48提高到0.7，按每亩节水20m3，新增节水能力为3418×20=68360m3。10.4社会效益与生态环境效益灌溉工程的改善，可以减少甚至杜绝灌溉季节争水抢水矛盾，维护农村社会稳定，促进和谐社会建设；小型农田水利工程推进以用水户参与灌溉管理为主的群管组织建设，有利于促进农民与农75n瓯海区郭瞿片郭溪曹坪、塘下灌区改建工程实施方案村民主管理制度建设；通过在农村推广普及节水灌溉等先进技术和技术服务，可以提高农民的技术水平与素质，有利于培养“有文化、懂技术、会经营”的新型农民，为社会主义新农村建设提供人才保障。通过项目区农村基础设施建设和现代农业示范等措施，促进了项目区的精神文明建设，提高了农民的环保意识和水土保持意识，改变了农民靠天吃饭的观念。项目建成后，通过水利措施建设，项目区的防洪、除涝、抗旱能力得到提高，灌溉用水保证率80%；防洪排涝标准达到10年一遇，渠道硬化、排水沟整治可减少沟岸坍塌和水土流失，农村生态环境得到改善。75
