小型农田水利项目完整的施工组织设计

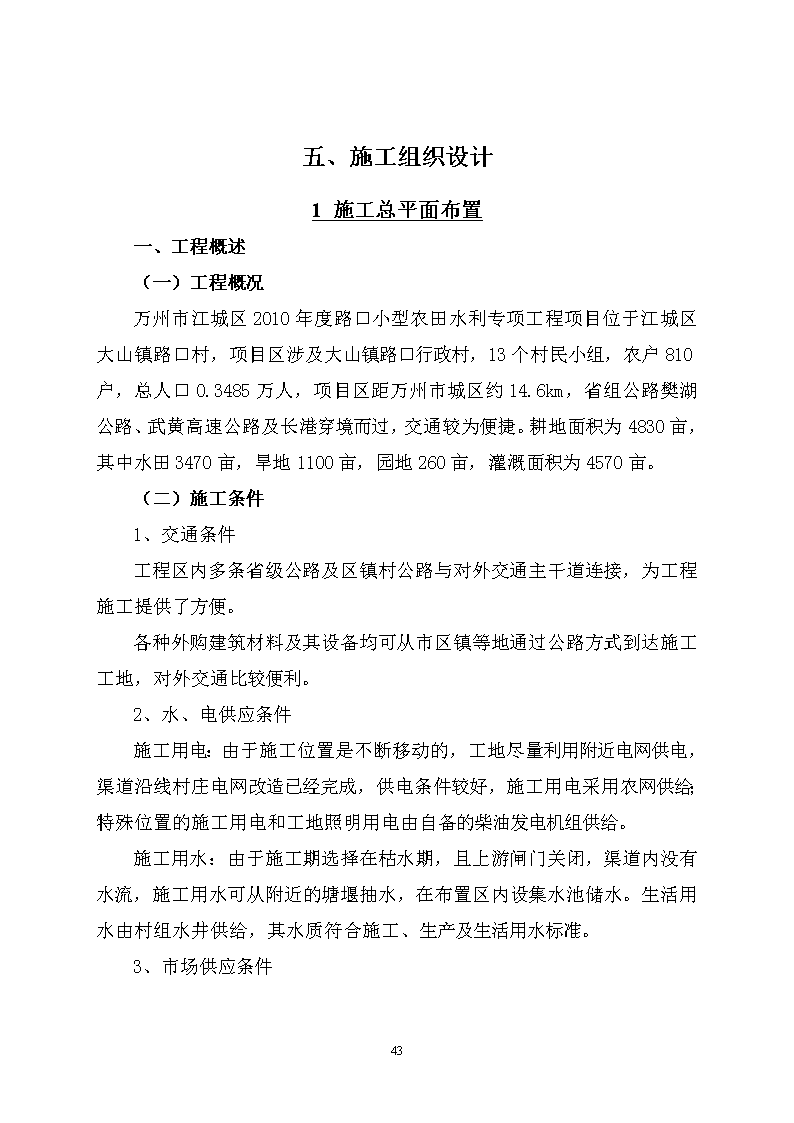

五、施工组织设计1施工总平面布置一、工程概述(一)工程概况万州市江城区2010年度路口小型农田水利专项工程项目位于江城区大山镇路口村,项目区涉及大山镇路口行政村,13个村民小组,农户810户,总人口0.3485万人,项目区距万州市城区约14.6km,省组公路樊湖公路、武黄高速公路及长港穿境而过,交通较为便捷。耕地面积为4830亩,其中水田3470亩,旱地1100亩,园地260亩,灌溉面积为4570亩。(二)施工条件1、交通条件工程区内多条省级公路及区镇村公路与对外交通主干道连接,为工程施工提供了方便。各种外购建筑材料及其设备均可从市区镇等地通过公路方式到达施工工地,对外交通比较便利。2、水、电供应条件施工用电:由于施工位置是不断移动的,工地尽量利用附近电网供电,渠道沿线村庄电网改造已经完成,供电条件较好,施工用电采用农网供给;特殊位置的施工用电和工地照明用电由自备的柴油发电机组供给。施工用水:由于施工期选择在枯水期,且上游闸门关闭,渠道内没有水流,施工用水可从附近的塘堰抽水,在布置区内设集水池储水。生活用水由村组水井供给,其水质符合施工、生产及生活用水标准。3、市场供应条件110n在施工过程中应按照方便、快速及低成本的原则采购各种建筑材料。主要建筑材料有水泥、钢筋、砂石骨料、块石料及土料等,钢筋用量不大,可直接从市区镇市场购买。(三)工程项目和工作范围疏浚大寨港1700m,疏挖衬砌灌溉渠道20652m,新建渠系建筑物333处,新建邵家院站、段家湾站、草场站、路口站四座灌溉泵站,重建7座灌溉泵站。二、施工场地布置(一)布置依据和原则㈠、依据1、本工程施工招标文件。2、工程区现状地形、地貌条件。3、投标人对现场及周边环境进行考察情况,以及设计单位介绍的情况。4、本工程采用的主要施工技术措施进度安排和拟投入的机械设备。㈡、原则1、本工程工期长、战线长、工作面多,在确保工程施工的安全、质量、进度的前提下,根据地形、地貌尽可能地优化施工布置。2、充分利用公司的资源优势,配备足够的专业施工机械设备、器具和附属设施。(二)施工营地布置110n根据本标段工程施工实际情况,为了照顾全线施工,为了便于管理,考虑到施工交通,将本工程施工项目经理部设置施工标段中部,临时租用部分房屋作为项目经理部管理人员办公、生活起居用房。在项目经理部旁边搭设一定面积的临时建筑,布置食堂、器材仓库、配电房、工棚,作为本工程施工营地。在施工营地旁边平整场地作为施工设备停放场。施工占地约1000m2,其中临时工棚300m2、食堂40m2、配电房20m2、工地值班室30m2、器材仓库20m2,施工机械停放场地占地面积150m2。(三)施工道路布置施工范围广,战线长,本标段区内交通条件较好,有交通干线环绕四周,临时施工道路以现有田间道、生产路形成场内临时交通网,满足施工材料和设备的供应,确保工程按期完工。按照“尽量利用现有道路”的原则,场内临时施工道路以本次拟修复或新建的田间道为主要临时交通道路路线,即可解决场内交通问题。具体布置见施工平面布置图。(四)其它㈠、试验室布置工地设专门试验室,建筑面积30m2,配备2名专业土工试验专业工程师,试验人员自带设备,在工地现场进行土工实验。㈡、弃渣场布置弃渣场按业主指定的位置布置并按监理工程师的指示和有关环保要求进行堆放和处理。本工程主要临时建筑设施布置见施工平面布置图,临时建筑面积见附表。(五)施工用水、供电及通讯1、施工供水本工程施工用水包括砼施工养护等生产用水以及施工基地生活用水等。砼、砂浆施工用水在拌和系统内调协一容量为4m3储水桶以备拌和蓄水;养护采用水泵直接从河中或坑塘中抽水用于施工部位不另设储水系统。110n2、施工排水生活、生产营地将合理布置排水沟,施工区内排水结合永久排水沟,保护良好的排水状态。具体为在施工区域设置临时性或长期性排水沟,将地面水排走,排水沟纵向坡度一般不小于2%,使场地内不积水。在离边坡上沿,设置截水沟,使地表水从预定地段流入河道,以防止雨水积集施工区域。3、施工供电本工程供电对象主要为砼拌和站、机械设备维修车间,供水系统等生产用电和全部照明电、生活用电,可就近接入供电线路,同时拟备1台小型发电机,以保证施工用电充分供应。4、施工通讯施工通讯方面,配置4部移动电话作为对外和工地现场内部的联络通讯工具。110n110n临时用地表序号项目建筑面积占地面积备注1宿舍6801020租用2食堂80120租用3办公室100150租用4仓库6090租用5砼拌和站20250工棚结构6木工厂50150工棚结构7钢筋厂40200工棚结构8发电机房2030租用9修配厂40120工棚结构10试验室3050租用11水泥仓库6080工棚结构合计11802260110n2项目资源配置计划一、资金使用计划本工程资金使用原则是“科学预算、满足生产、专款专用、专人负责”。由本工程的计划财务部部长负责工程的资金使用安排和管理,根据工程施工进度安排,制定详细的分月资金使用计划,并且定期对各施工队的资金使用进行检查,确保本工程的资金使用正常流通,使本工程所需的人力、物力得到经济保障。资金流量估算表 万元年份月份工程预付款完成工作量付款质保金扣留预付款扣还其它应付款2011年1月4.710011.77500.58881.9625 9.22382月7.065023.55001.17751.9625 20.41003月 35.32501.76631.9625 31.59634月 35.32501.76631.9625 31.59635月 11.77500.58881.9625 9.2238合计11.7750117.75005.887523.55000.000088.3125二、主要物质使用计划(一)拟投入的物质用量我公司拟投入本工程的主要物资包括水泥、钢材、块石、碎石、砂、砂砾石等建筑材料和砼预制涵管等。主要材料用量表下表。根据招标文件的要求,本工程材料由中标方自行采购,若有幸承建我公司将与业主密切配合,并严格按照ISO9002质量体系先对供方进行评价确定合格物资采供方,然后从合格物资供方进行材料采购,以保证进场材料的质量,并确保项目顺利施工。110n由于本工程工期紧,战线长,尤其是U形槽和砼施工战线长,施工场地狭窄,因此除临时建筑所需的全部材料在开工前一次性运至施工现场外,工程材料采用不同的方式进场。材料用量表及进场计划表材料名称单位数量进场日期进场方式水泥58.60t2011.1.15适当备料,逐步进场碎石390.21m32011.1.15适当备料,逐步进场砂129.27m32011.1.15适当备料,逐步进场浆砌石16.86m32011.1.15适当备料,逐步进场钢筋0.41t2011.1.15一次性进场U形槽11725.00m2011.1.15适当备料,逐步进场(二)材料检验制度1、负责进货检验责任人员应出具《检验结果通知》表明检验结果等,内容应包括产品名称、型号、规格、数量、生产单位、生产日期、验证结果和结论、日期、检验员签字。2、项目经理在收货后交材料员验证,验证完毕后,填写<验证结果通知单>,通知单一式二份,一份自身保存归档,一份交仓库保管员作为验收和接收的凭据。3、根据公司《试验控制程序》及时做好材料二次试验。4、做好材料见证取样送检工作。(三)材料标识制度1、所有进入现场的物资均及时设置标牌标识。仓库内物资挂标识卡,现场大宗材料(砖、砂、碎石、水泥、钢筋)挂标识牌,以便于查找,防止误用。责任人是材料员。2、标牌应标明物质名称、规格、检验和试验状态、许用认可;若有毒、易燃品应标明“有毒”、易燃字样。110n3、钢筋加工成形后,应及时填写标识卡,标识内容有:规格、使用部位、构件编号、数量、合格状态、责任人等。4、模板加工后,同样应填写标识卡,标识内容:长宽尺寸、使用部位、构件编号、数量、责任人等,责任人为木工班组长。5、在砂浆搅拌机和砼搅拌机前,必须悬挂配合比牌,便于掌握骨料、水泥、石灰膏等每拌重量,按量称量。责任人为技术负责人。三、主要施工机械计划(一)施工机械配置拟投入本项目的主要施工设备表序号机械或设备名称型号规格数量国别产地制造年份额定功率(kw)生产能力用于施工部位备注1自卸汽车8F-12T3中国200815良好2拖拉机Q8026中国2006良好3砼振动器2.2KW2中国2007良好4木工电锯5.5KW1中国2006良好5插入式振动器3中国2008良好6砼搅拌机0.4m31中国2002良好7发电机50KW2中国2005良好8钢筋切割机7.51中国2005良好9钢筋调直机1西安2007良好10交流电焊机BX-500-21武汉2008良好11砂浆搅拌机2浙江20077良好12水泵22kw4中国2009良好110n拟配备的试验和检测仪器设备表序号设备名称型号规格数量国别产地制造年份已使用台时数用途备注1全站仪1北京20072测量放线自有2水准仪1九江20056水平测量自有3水准仪DS22001武汉200513水准测量自有4钢卷尺50m3万州200640垂直、水平距离测量自有5线锤/4/200530垂直度控制自有(二)机械设备管理制度1、机械设备和机具需配备专业人员进行管理。根据施工组织设计编制机械设备的进出场计划,在施工过程中如对起重设备和特殊过程使用的设备调整须报请原批准部门批准。负责填报《机械设备交接验收单》、《设备维修检验表》、《设备检修情况记录表》、《年度机械设备盘点登记表》;2、各项目应依据《全国统一施工机械台班费用定额》及《保养修理技术经济定额》结合实际情况,做好机械定期保养工作。日常要坚持“十字作业”法,即;清洁、紧固、润滑、防腐,发现问题及时处理,使机械设备在施工过程中始终保持完好状态。3、机械操作人员,尤其是特殊工种作业人员都有必须经过安全操作技术培训考核,持证上岗,非机操作人员严禁上机。机操人员必须听从施工人员的正确指挥,严格实施《建筑机械使用安全技术规程》,负责填写《机械设备运转记录》表和《机械设备履历表》并做好日常的维修保养工作。4、110n属于特殊过程的施工机械设备,须送具有检测资格的检验单位鉴定合格后方可使用。5、重大事故发生后,须于6小时内用电话或电报及时报告上级主管部门,然后再补报事故报告。处理事故要坚持“三不放过”的原则,即:事故原因没有分析清楚不放过;干部、群众没有受到教育不放过,没有切实可行的防范措施不放过。6、凡无证操纵各种机械设备,一经查实,给予严肃处理,并予以通报批评。7、需要购置机械设备,必须结合生产实际,并从技术和经济等到方面进行可行性论证,按程序报请批准之后方可办理。8、积压的机械设备以及由于磨损严重已不能使其达到使用和安全要求或无改造价值需报废的设备,必须报请领导批准后方可办理报废手续。(三)施工机械的使用及保养与维修1、机械的合理使用(1)人机固定,实行机械使用、保养责任制,将机械设备的使用效益与个人经济利益联系起来。(2)实行操作证制度。专机的专门操作人员必须经过培训和统一考试,确认合格,发给驾驶证。这是保证机械设备得到合理使用的必要条件。(3)操作人员必须坚持搞好机械设备的例行保养。(4)遵守走合期使用规定。这样,可以防止机件早期磨损,延长机械使用寿命和修理周期。(5)实行单机或机组核算,根据考核的成绩实行奖惩,这也是一项提高机械设备管理水平的重要措施。(6)建立设备档案制度。这样就能了解设备的情况,便于使用与维修。(7)110n合理组织机械设备施工。必须加强维修管理,提高机械设备的完好率和单机效率,并合理地组织机械的调配,搞好施工的计划工作。(8)培养机务队伍。应采取办训练班、进行岗位练兵等形式,有计划、有步骤地做好培养和提高工作。(9)搞好机械设备的综合利用。机械设备的综合利用尽量做到一机多用。尤其是土石方机械,必须综合利用,使其效率充分发挥。因此要按小时安排好机械的工作,充分利用时间,大力提高其利用率。(10)要努力组织好机械设备的流水施工。当施工的推进主要靠机械而不是人力的时候,划分施工段的大小必须考虑机械的服务能力,把机段作为分段的决定因素。要使机械连续作业,不停歇,必要时“歇人不歇马”,使机械三班作业。(11)机械设备安全作业。操作人员对施工要求、场地环境、气候等安全生产要素有清楚了解,操作人员不得违章作业,也不得强令机械带病操作,更不得指挥和允许操作人员野蛮施工。(12)为机械设备的施工创造良好条件。2、机械保养机械设备保养目的是为了保持机械设备保持良好技术状态,提高设备运转的可靠性和安全性,减少零件的磨损,延长使用寿命,降低消耗,提高机械施工的经济效益。保养分为例行保养和强制保养。例行保养属于正常使用管理工作,其主要内容是:保持机械的清洁,检查运转情况,防止机械腐蚀,按技术要求润滑。强制保养按照一定周期和内容分级进行的。保养周期根据各类机械设备的磨损规律、作业条件、操作维护水平及经济性四个主要因素确定。3、机械修理110n机械设备的修理,是对机械设备的自然损耗进行修复,排除机械运行的故障,对损坏的零部件进行更换、修复。对机械设备的预检和修理,可以保证机械的使用效率,延长使用寿命。机械设备的修理可分为大修、中修和零星小修。大修是对机械设备进行全面的解体检查修理,保证各零碎部件质量和配合要求,使其达到良好的技术状态。中修是大修间隔期间对少数总成进行大修的一次性平衡修理,对其他不进行大修的总成只执行检查保养。零星小修一般是临时安排的修理,其目的是消除操作人员无力排除的突然故障、个别零件损坏,或一般事故性损坏等问题,一般都是和保养相结合,不列入修理计划之中。四、劳动力安排计划(一)劳动力安排计划1、项目拟定劳务作业层情况(1)根据本工程的施工实际需要和总体工期要求,在劳动力安排上,投标单位拟选派施工过同类工程,技术过硬、作风顽强的施工队来承担本工程的施工。(2)作业队伍进场后进行入场教育、技术交底,使之迅速进入工作状态。特殊工种做到持证上岗。为了快速高效地完成本工程的施工,主要采用机械化作业。2、劳动力计划编制原则在安排劳动力时,充分满足工期要求,满足总体部署和分段流水要求,同时也要考虑夏秋季节、节假日、两班施工等特殊情况的劳动力,原则上劳动力的数量应超过劳动定额数量的15%为宜。110n3、劳动力计划及进场时间(1)在接到中标通知书后,投标单位将按中标通知书的要求,及时办理合同签字事宜,完成施工准备工作,将施工人员安排进场,保证在规定时间内开工。(2)根据本工程的施工安排,为确保工程达到预期的目标,在工程开工后投标单位保证充足的劳动力供应,确保关键工序的施工完成和各工序之间衔接紧密,为工程如期保质的完成创造人力条件。(二)人员保证措施1、组织保证由本工程协调领导小组及项目经理作为资源保证的组织,在单位范围内根据工程需要抽调精干人员,以保证工程顺利进行。2、素质保证在选择作业人员与劳务队伍时,加强职工进场后的质量、安全教育,对重要工程的操作进行必要的培训。3、数量保证由项目工程技术科根据工程总进度编制劳动力计划及工程的实际进展情况编制季度动态计划,组织工程所需劳动力有条不紊的进退场。一要保证工程施工需要,二要防止劳动力的窝工浪费。附表所列为初步劳动力计划,实际施工时可在此基础作适当调整。110n劳动力计划安排表工种按工程施工阶段投入劳动力情况2011.12011.22011.32011.42011.5土方工30404040/平板车工55553钢筋工//1010/模板工/51010/砼工5102020/管道工/101515/安装工//5108电工22222其它工1515202015普工2060606010110n3主要施工方案和技术措施一、工程特点和重点1、施工内容涉及面广、点多、量少,需要投入的设备也较多,设备使用效率低,不利于集中管理。故宜采取划分多个工区同时展开,区内建设任务各个完成的方案。2、土方工程需做好统筹规划,做好测量工作,做到挖填平衡,另外,土方工程受天气影响较大,施工期历经冬、雪季节及开春播种季节,故有效施工天数不多,工期十分紧迫。3、渠系建筑及涵闸项目要求不影响农户耕种,尽可能避开耕种季节施工,合理安排,要求在农闲期完成。二、施工测量、定位放线㈠、坐标系统根据有关的规程规范和我公司多年的施工经验,本工程以业主和监理人提供测量基本控制点、基线和水准点为基准采用相对坐标系进行测量,高程系统采用设计提供的高程系。㈡、控制网根据本工程实际情况,采用小三角测量法测量控制网。㈢、测量仪器控制网测量仪器采用全站仪,水准测量采用自动调平水准仪进行。㈣、高程控制高程测量采用四等水准测量确定控制网各点高程,形成闭合,允许闭合差小于或等于5(n为往或返测的测站数)。㈤、标桩的埋设110n平面控制网除在工程区两端周边埋设2~3个永久性标桩外,其余均为临时性标桩,永久性标桩埋深不浅于0.8m,桩顶高出地坪0.3m,临时性标桩采用木桩,打入地下深度以满足施工过程的要求为准。平面控制永久标桩兼作水准点标桩,在桩顶埋设圆头铆钉作为水准标点。㈥、施工测量1、开工前进行田间道路、沟渠的轴线测量,包括导线、中线的复测,水准点的复测与增设,每隔25m一个横断面的测量与绘制等。2、对所有的测量作好记录并整理成册归档,每段测量完成后,测量记录本及成果资料由测量员及项目总工程师共同签字后,送交监理工程师核查。3、积极配合现场监理工程师的核查工作,无偿提供设备及辅助人员。4、在监理工程师核准测量成果后,为了施工过程中随时引测和复测,在施工现场设置界桩和坡脚、坡顶等的具体位置桩,标明道路和沟渠轮廓,位置桩和水准点选在不受施工影响的地方,间距200~300m。将标桩布设成果绘制成图,报请监理工程师检查批准。5、施工测量和放样的精度均应符合有关规程、规范的要求。三、土方工程施工方法本标段土方工程主要包括港渠清淤、排水沟、灌溉渠道、水工建筑物的土方开挖与回填。其开挖工作内容包括:定线、清基、筑埂、保留表土、场地清理、施工期排水、边坡观测、完工验收前的维护,以及将开挖可利用或废弃的土方运至监理人指定的堆放区并加以保护、处理等工作。其中港渠清淤、排水沟以开挖为主,渠系建筑物既有开挖又有回填。㈠、土方开挖110n土方开挖开始施工前,根据施工图纸要求和监理人指示进行测量放样,在土方开挖开工前至少7天,将开挖工程断面图报监理工程师批准;在土方开挖开工前至少7天,提出开挖、调运施工方案报监理工程师批准,明确挖方及弃方的数量、调运方案、弃方位置及其堆放形式、坡脚加固处理方案、排水系统的布置以及有关的计划安排等。土方开挖一般采用人工辅助0.6m3挖掘机进行,当开挖量断面或开挖工程量很小时则采用人工开挖。所有挖方作业应符合设计图纸和有关规程规范要求,并按监理工程师的指示进行施工。挖方作业应保持边坡的稳定,避免对邻近的各种结构物及设施产生损坏或干拢。在开挖中出现石方时,测量出土石分界线,经监理工程师鉴定认可,土石方分层进行开挖;如果出现零星石方,在事前量测石方数量,报监理工程师批准后,方继续施工。在整个施工期间,始终保持施工场区排水畅通。土方开挖施工严格按照设计图纸要求自上而下进行,不得乱挖及超挖,无论工程量多大,土层多厚,严禁采用爆破法或掏洞取土。开挖中根据土层性质变化,及时调整施工方案及开挖边坡,并及时报监理工程师批准。严密注意对图纸未示出的地下管道、缆线、文物古迹和其它结构物的保护,开挖中一旦发现上述结构物立即报告监理工程师,停止作业,保护好现场,听候处理。居民区附近的开挖,采取有效措施,以保护居民区房屋及保证居民和施工人员的安全,并为附近居民的生活及交通提供临时便道或便桥。沟渠开挖的位置、断面尺寸和底面纵坡严格按照设计图纸或监理工程师的要求进行。110n挖方材料应尽量予以利用,除图纸规定或被定为非适用材料外,不得任意废弃,并力争填、挖、借、弃合理,如开挖面超过图纸或监理工程师规定要求时,自行回填并压实。开挖弃土利用推土机推运20~30m集中放置,挖掘机上料,5t自卸汽车汽车运输到业主或监理人指定的弃渣场堆放,弃土堆堆置整齐、稳定,排水畅通,避免对土堆周围的建筑物、排水物及其它的任何设施产生干扰和损坏,避免对环境造成污染。开挖后断面底部标高、断面宽度、线形及边坡坡度均应符合设计图纸的要求;表面平整、密实,曲线圆滑,边线顺直;边坡的坡面平顺稳定;边沟整齐,沟底无阻水或积水现象。在每项开挖工程开始前,结合永久性排水设施的布置,规划好开挖区域内外的临时排水措施,并在向监理人报送的施工措施计划中详细说明临时性排水措施,提交相应的图纸和资料,按照监理人批准的施工总布置设计,结合施工开挖区的开挖方法和开挖运输路线,规划好开挖区域和施工道路,制订好雨季施工保证基础工程质量和安全施工的技术措施,有效防止雨水冲刷边坡和侵蚀地基土壤。按施工图纸所示或监理人指示的临时开挖边坡进行开挖,土方明挖从上至下分层分段依次进行,施工中随时作成一定的坡势,以利排水,避免边坡稳定范围形成积水。基础和岸坡易风化崩解的土层,开挖后不能及时回填时,应留保护层并作好防护措施,对风化岩块、坡积物、残积物和滑坡体按有关规程规范要求开挖清理,并在填筑前完成,禁止边填边开挖,清除出的废料,应全部运出坡脚范围以外,堆放在监理人指定的场地,严禁在开挖范围的上侧弃土。使用机械开挖土方时,实际施工的边坡坡度适当留有修坡余量,再用人工修整,成形后坡度和平整度必须满足施工图纸要求。110n开挖过程中,经常校测开挖平面位置、水平标高、控制桩号、水准点和边坡坡度。在开挖边坡上遇有地下水渗流时,在边坡修整加固前,采取有效疏导和保护措施。为防止修整后的开挖边坡遭受雨水冲刷,边坡护面和加固工作应在雨季前按施工图纸要求完成。冬季施工的开挖边坡修整及其护面和加固工作,宜在解冻后进行。㈡、土方填筑土方填筑直接利用施工现场的开挖土料进行,填筑现场采用74kW推土机集料、散料,田间道路路基采用74kW拖拉机压实,沟渠渠堤及渠系建筑物回填土方均采用机械辅助人工回填、人工蛙式打夯机夯实。1、填筑土料填筑土料必须符合设计图纸和相关规程、规范的有关条款要求,不得使用沼泽土、淤泥、泥炭、冻土、生活垃圾、建筑垃圾以及含有树根和易腐朽物质的土类,其有机质含量不得大于5%,液限不得大于50%,塑性指数不得大于26,如采用盐渍土、膨胀土及含水量超过规定的土,须按照设计图纸要求的技术指标采取必要的措施并经监理工程师批准后方可使用,如利用粉煤灰等工业废渣填筑,应先进行试验,并将试验报告及其施工方案报监理工程师批准后,方可使用。填筑土料中其石块最大粒径应小于填筑层厚的2/3,顶面以下500mm厚度内严禁采用石块填筑。2、填筑试验110n在填筑现场进行生产性试验,以确定压实设备的类型、最佳组合方式、碾压遍数及碾压速度、工序;每层材料的松铺厚度、材料的含水量等,试验结果报经监理工程师批准后作为该种填料施工控制的依据。用于填方(包括回填)的每种类型的材料,都应进行现场压实试验。试验段所用的填料和机具应与施工所用材料和机具相同。3、渠堤按监理人的指示和本标段招标及合同文件规定,完成土方填筑部位的基础清理和排水工作并经监理人验收后,才能进行土方填筑。渠堤必须按中心线分层控制填土标高;填方作业分层平行摊铺,以保证渠堤的压实度。每层填料铺设的宽度,每侧超出设计宽度300mm,以保证修整边坡后边缘有足够的压实度。不同土质的填料应分层填筑,且应尽量减少层数,每种填料层厚度不得小于500mm。渠堤填筑至顶面最后一层的压实层厚度不应小于100mm。碾压采用进退错距法,行压行1/3、夯套夯1/3,压实成层厚度不超过30cm,压实指标根据不同的土料性质确定,粘性土压实度不小于0.90,无粘性土相对密度大于0.65。压路机行驶方向以及铺料方向应平行转移道路纵轴线,靠两侧接触带土料采用满载的运料汽车或装载机轮胎顺岸边进行压实,或采用人工辅助2.8kW蛙式打夯机进行。每一填土层按规定参数施工完毕,并经监理人检查合格后才能继续铺筑上一层,在继续铺筑上层新士之前,应对压实层表面残留的、被碾子凸块翻松的半压实土层进行处理110n(包括含水量的调整),以免形成土层间结合不良的现象,确保压实土体不应出现漏压虚土层、干松土、弹簧土、剪力破坏和光面等不良现象。铺土面应尽量平行上升,以免造成过多的接缝,若由于施工需要进行分区填筑时,其横向接缝坡度不得陡于1:3,在接合的坡面上,配合填筑的上升速度,将表面松土铲除至已压实合格的土层为止,对坡面进行刨毛处理,且含水量达到规定要求,才能继续铺填新土进行压实。为保持土料正常的填筑含水量,日降雨量大于10mm时,停止填筑,当风力或日照较强时,按照监理人的指示,进行洒水润湿。填筑面应略向下游倾斜,以利排除积水。下雨前应采取措施,防止雨水下渗,雨后应将填筑面含水率调整至合格范围,才能复工,雨季停工前,填筑表面应铺设保护层,复工前予以清除。渠堤或路基填土高度小于800mm(不包括路面厚度)时,对于原地表清理与挖除之后的土质基底,应将表面翻松深300mm,然后整平压实。渠堤填土高度大于800mm时,应将底面整平处理并在填筑前进行碾压,其压实度不应小于90%。任何靠压实设备无法压碎的大块硬质材料,应予以清除或破碎,破碎后的硬质材料最大尺寸不超过压实层厚度的2/3,并应均匀分布,以便达到要求的压实度。两个作业段交接处如不在同一时间填筑,则先填段应按1:1坡度分层留台阶;如两段同时施工,则应分层相互交叠衔接,其搭接长度不得小于2m。用稳定性较小的土填筑渠堤时,将含水量控制在最佳含水量±2%范围内;填筑下层时,其顶部做成设计要求的单向或双向横坡;填筑上层时,不履盖在由透水性较好的土所填筑的路堤边坡上。4、施工排水在地表过分潮湿或水田地段,在渠堤两侧护坡道外开挖纵向排水沟,排除积水,切断或降低地下水,并按排水设计或监理工程师指示进行施工。对护坡道外侧的排水沟,在其外侧填筑土埂,以防止客水流入。110n对为切断或降低地下水位而在路基范围内开挖的横向排水沟,回填渗透性良好的砂砾料。如在渠堤范围内有大片低洼积水地段时,先作土埂排除积水,并将杂草、淤泥以及不适宜的材料清除出路堤以外,按监理工程师的深度将地面翻松,经处理后再进行压实。对旱地或地表土质疏松时也应进行原地压实。压实度均应符合设计要求。5、渠堤整修在土方填筑工程完毕,所有沟渠及渠系建筑物已经完成并回填后,开始进行整修。根据测量布设的标桩,按设计图纸要求检查路基的中线位置、宽度、纵坡、横坡、边坡及相应的标高等,按照检查结果,编制出整修计划,报经监理工程师核查与批准后动工。渠堤整修采用人工或机械刮土补土的方法整修成型,深路堑边坡整修按设计要求的坡度,自上而下进行刷坡,不得在边坡上以土贴补。整修需加固的坡面时,予留加固位置,当填土不足或边坡受雨水冲刷形成小冲沟时,将原边坡挖成台阶,分层填补,仔细夯实。如填补的厚度很低小(100~200mm),而又是非边坡加固地段时,用种草整修的方法以种植土来填补。渠堤表面做到设计标高后采用平地机刮平,铲下的土不足以填补凹陷时,采用与路基表面相同的土填平夯实。修整的渠堤表层厚150mm以内,松散的或半埋的尺寸大于100mm的石块,应从路基表面层移走,并按规定填平压实。110n边沟的整修挂线进行,用仪器检测各种水沟的纵坡(包括取土坑纵坡)并修整到符合图纸及规范要求。各种沟的纵坡,应按图纸及规范要求整修,不得随意用土填补。渠堤两侧超填的宽度应予切除,如遇边坡缺土则挖成台阶、分层填补夯实。整修完毕后,堆于渠堤范围内的废弃土料应予以清除。四、砼及钢筋砼施工方法本标段工程施工时间紧,战线长,因此砼施工采用移动式拌和机拌制,人工胶轮车水平运输,溜槽入仓,插入式振捣棒振捣,人工浇水养护。(一)模板制安模板的设计制作安装应使砼得以正常的浇筑和捣实,使其形成准确的形状、尺寸和位置。模板应有足够强度,能承受砼的浇筑和换捣固的侧压力与振动力,并应牢靠地维护原样,不移位、不变形,模板表面做到光洁平整、接缝严密,不漏浆,以保证砼表面的质量。主要采用木模,其允许误差按规范规定,使用前涂刷矿物油或不会使砼留有污点的油剂,以利模板拆模,拆模的期限在征得监理工程师同意后进行,不承重的侧面模板在砼达到规范要求强度以上,并保证其表面棱角不因拆模损坏时方能进行拆除。拆模应严格按照施工程序十分小心地进行,以减少砼及模板的损伤。承重底模拆模标准结构类型结构跨度(m)按设计的砼强度标准值的百分率计(%)板≤250>2,≤875>8100梁、拱、壳≤875>8100悬臂构件≤275>2100110n(二)模板及支架的要求具有足够的强度、刚度和稳定性。保证混凝土浇筑后结构手的形状、尺寸和相互位置符合图纸规定,各项误差在允许范围之内。模板表面光洁模平、接缝严密。制作简单、装拆方便、经济耐用,尽量做到系列化、标准化。(三)钢筋制安1、钢筋材料钢筋混凝土结构所用的钢筋种类、钢号、直径等,应符合设计文件的规定,热轧钢筋的质量必须符合现行国家标准的规定。钢筋应有出厂质量保证书;使用前,仍应按规定作拉力、延伸率、冷弯试验。需要焊接的钢筋,应作焊接工艺试验,钢号不明或使用中发现性能异常的钢筋,经复验合格后方可使用,但不得在承重结构的重要部位上使用。钢筋需要代换时,应符合现行水工钢筋混凝土结构设计规范的规定,并应征得设计单位的同意。钢筋的加工和安装钢筋的表面应洁净无损伤,油漆污染和铁锈等应在使用前清除干净。带有颗粒状或片状老锈的钢筋不得使用。钢筋应平直,无局部弯折,钢筋的调直应遵守以下规定:采用冷却方法调直钢筋时,I级钢筋的冷拉率不宜大于4%;II、III级钢筋的冷拉率不宜大于1%;冷拔低碳钢丝在调直机上调直后,其表面不得有明显擦伤,抗拉强度不得低于施工图纸的要求。钢筋加工的尺寸应符合施工图纸的要求,加工后钢筋的允许偏差不得超过设计及有关规范要求。110n钢筋焊接和钢筋绑扎应按GB50204-92的有关规定,以及施工图纸的要求执行。2、质量检查每批钢筋均应附有产品质量证明书及出厂检验单,承包人在使用前,应分批进行下列钢筋机械性能试验:钢筋分批试验,以同一炉(批)号、同一截面尺寸的钢筋为一批,取样的重量不大于60kg;根据厂家提供的钢筋质量证明书,检查每批钢筋的外表质量,并测量每批钢筋的代表直径;在每批钢筋中,选取经表面检查和尺寸测量合格的两根钢筋中各取一个拉力试件(含屈服点,抗拉强度和延伸率试验)和一个冷弯试验,如一组试验项目的一个试件不符合规定时,则再取两倍数量的试件,对不合格的项目作二次试验,如有一个试件不合格,则该批钢筋为不合格产品。钢筋加工允许偏差序号偏差名称允许偏差值(mm)1受力钢筋全长净尺寸的偏差±102箍筋各部分长度的偏差±53钢筋弯起点位置的偏差厂房构件±20大体积砼±304钢筋转角的偏差3(四)现浇砼1、原材料110n原材料行家和合格产品,水泥采用符合国家标准及有关部门之标准的规定产品,施工前分批抽样检测,粗细骨料及力学性能的要求和检验。按国家建筑工程标准规范相应规定执行检验合格方可使用,并同时出个产品合格出厂证,骨料选用质量好,级配及清洁度好的产品,若不符合规定要求,采取筛分、清洗、掺合等工艺措施,直至合格为止,否则另选料。砂料选用质地坚硬、清洁、级配良好的材料,细度模数按2.4-2.8控制。砼拌和及养护用水采用河水,施工前取水样进行水质检验,符合砼施工用水要求才使用。2、砼配合比施工前做好砂、碎石料、水泥等检测工作,并做好各种混凝土设计标号配合比试验,全部合格,经监理工程师同意后先进行混凝土的制作、浇筑施工。混凝土的施工严格按配合比进行控制,具体采用双胶轮车定量划线控制砂、碎石用量,经常采用磅称抽查,发现纠偏,及时调整。混凝土的坍落度,应根据建筑物性质、钢筋含量、混凝土的运输、浇筑方法和气候条件决定,尽可能采用小的坍落度。捣实混凝土应按一定的厚度、顺序和方向,分层浇筑,浇筑面积应全振、重振;移动间距不应大于振动器有效半径的1.5倍;当使用表面振动器时,其振捣边缘应适当搭接。振捣器头宜垂直插入并深入下层混凝土中5cm左右,振捣至混凝土无显著下沉、不出现气泡、表面泛浆并不产生离析后徐徐提出,不留空洞。在无法使用振捣器或浇筑困难的部位,可采用人工捣固。混凝土拌和机操作和振动器操作员选用有经验,熟练的专职技术工人,其施工严格按有关施工规程进行。砼拌制用水杂质含量极限标准项目钢筋砼素砼PH值(mg/L)>4>4不溶物(mg/L)<2000<5000可溶物(mg/L)<5000<10000氯化物(以Cl-计)(mg/L)<1200<3500硫酸盐(以SO42-计)(mg/L)<2700<2700110n硫化物(以S2-计)(mg/L)——3、养护混凝土浇筑完毕后,应及时覆盖以防日晒,面层凝固后,应即洒水养护,使混凝土面和模板经常保持湿润状态。混凝土连续湿润养护时间,重要部位的混凝土或在干燥、炎热气候条件下应延长养护时间。4、质量检查为了使砼浇筑质量得以保证,砼坍落度的检查,每班在搅拌机出料口进行四次,仓面进行两次。按监理要求浇筑砼试块,采取出料口和浇筑地点随机取样,并按规定进行水质、骨料质量等检测。另外按监理工程师通知进行砼钻地取样压水、结构荷载、超声波、回弹仪等测定。五、砌体工程施工方法本工程中的石砌体主要为泵站基础及挡土墙等。本项施工方案和施工方法,以浆砌石渠道为主进行布置。砌石体一般要求应采用铺浆法砌筑,砂浆稠度应为30-50mm,当气温变化时,应适当调整。采用浆砌法砌筑的砌石体转角处应同时砌筑,对不能同时砌筑的面,必须留置临时间断处,并应砌成斜槎。(一)渠道砌筑的材料要求:1、砌石(1)砌石体的石料应当采自施工图纸规定或监理人批准的料场,石料的开采方法应经监,理人批准。砌石材质应坚实新鲜,无风化剥落层或裂纹,石材表面无污垢、水锈等杂质,用于表面的石材,应色泽均匀。石料的物理力学指针应符合施工图纸的要求。(2)砌石体分毛石砌体和料石砌体,各种石料外形规格如下:110n毛石砌体:毛石应呈块状,中部厚度不应小于15m,规格小于要求的毛石(又称片石)可以用于塞缝,但其用量不得超过过该处砌体重量的10%。(3)料石砌体:按其加工面的平整程度分为细料石、一半细料石、粗料石和毛料石四种。料石各面加工要求应符合GBJ50203一98第6.3.2条的规定。(4)用于浆砌石坝体的粗料石(包括条石和异形石)应棱角分明、各面乎整,其长度应大于50cm,块高大于25cm,长厚比不大于3,石料外露面应修琢加工,砌面高差应小于5m砌石应经过试验,石料容重大于25kn/mo,湿抗压强度大于lOOmpa。2、砂、砾石(1)砂和砾石的质量应符合SD12084表2.1.2和表2.1.3的规定。砂浆和小骨料混凝土采用的砂料,要求粒径为0.15一5mm,细度模数为2.5一3.0,砌筑毛石砂浆的砂,其最大粒径不大于5mm;砌筑料石砂浆的砂,最大粒径不大于2.5mm。(2)小骨料混凝土采用二级配,砾石粒径为5一20mm及20一40mm。3、水泥和水(1)砌筑工程采用的水泥品种和标号庆符合本技术条款中相应的规定要求,到货的水泥抨按品种、标号、出厂日期分别堆存,受潮湿结块的水泥,禁止使用。(2)应按本技术条款中规定的用水质量标准,拌制砂浆和小骨料混凝土。对拌和及养护的水质有怀疑时,应进行砂浆强度验证,如果该水制成砂浆的抗压强度低于标准水制成的砂浆28天龄期抗压强度的90%以下时,则此水不能使用。4、胶凝材料(用于砌筑工程的水泥砂浆和小骨料混凝土)110n(1)胶凝材料的配合比必须满足施工图纸规定的强度和施工和易性要求,配合比必须通过试验确定。施工中承包人需要改变胶凝材料的配合比时,应重新试验,并报送监理人批准。(2)拌制胶凝材料,应严格按试验确定的配料单进行配料,严禁擅自更改,配料的称量允许误差应符合下列规定:水泥为+-2%;砂、砾石为+-3%;水、外加剂为+-l%。(3)胶凝材料拌和过程中应保持粗、细骨料含水率的稳定性,根据骨科含水量的变化情况,随时调整用水量,以保证水灰比的准确性。(4)胶凝材料拌和时间:机械拌和不少于2一3min,一般不应采用人工拌和。局部少量的人工拌和料至少于拌三遍,再湿拌至色泽均匀,方可使用。(5)胶凝材料应随拌随用。胶凝材料的允许间歇时间应通过试验确定,或参照表3一8选定。在运输或贮存中发生离析、析水的砂浆,砌筑前应重新拌和,己初凝的胶凝材料不得使用。胶凝材料的允许间歇时间砌筑时气温(C)允许间歇时间(min)普通硅酸盐水泥矿渣硅酸盐水泥及火山灰质硅酸盐水泥20-30902010-201351805-10195(二)施工方案1、每个施工段划分为测量放线、土方开挖、片石砌筑、抹灰和培土夯填等五个施工过程。2110n、在工程施工项目部的统一指挥下,由三个施工队组各在一个施工段,施工过程展开流水施工作业。3、沟槽土方:采用人工开挖,人工削坡、修底。4、片石安砌:分段备料,堆料点有计划地分散堆在公路边;水泥砂浆靠路边的采用机械搅拌;离路远的采用人工搅拌,备料点至工作面采用人力及胶轮车配合运输。5、沟外边培土:全部人工回填土,使用机械会碰伤沟邦。(三)施工方法和施工注意事项1、浆砌片石工程,砂浆配合比必须符合试验规定,砌体咬扣紧密;嵌缝饱满、密实。2、毛石组砌形式:采用交错组砌法,按石料形状,挂双线分层卧砌。第一层石块大面向下,平整的一面向下,上下石块相互错缝,内外搭接,摆铺稳定,分层叠砌。每层高度30厘米至40厘米。每层中间隔1米左右应砌与墙同宽或3/4宽的拉结丁石,上下层之间的拉结丁石应错开。当墙长超过15米时应设沉降缝。3、砌筑方法采用铺浆(坐浆)法砌筑。灰缝大致呈T字形或圆弧形。灰缝厚度一般为2厘米至3厘米。铺浆厚度约3厘米至4厘米。较大空隙应用碎石块嵌实于砂浆中,不允许先摆碎石块后塞浆或干填碎石块的做法。4、石料选择,宜选用较合适的石料,在支砌上也要注意搭拉。六、农田水利工程施工方法(一)管、涵工程1、施工程序测量放线→土方开挖→浇C10砼垫层→铺设涵管→110n满浆卧砌一字墙、管箍→回填土方。2、混凝土排水管道的施工方法标高、轴线控制管内高程允许偏差±10mm,中心线允许偏差10mm,相邻管底错开不得在于3mm;管道基础及管座砼浇注,基础中心线每侧宽度允许偏差为0~5mm,基础高程允许偏差0.5~5mm,管座肩宽及肩高允许偏差为±5mm。3、管沟开挖管沟开挖:排水沟土方开挖以人工开挖修边坡为主的施工方法。1m3挖掘机和推土机辅助施工作业,开挖从下游向上游进行,以利于排水。开挖的土方按要求堆放在拟建的道路上,并进行平整。管道安装:预埋件在池体结构施工时根据设计标高埋入池体中。大口径管道在挖土完毕后立刻浇管道基础下管,采用机械下管,在地面上排管后用吊车吊至管沟基础上。根据测量放样的情况,选择挖斗为1方的反铲配合8台翻斗车开挖,挖沟边坡人工清理槽底,严格按照施工图纸及市政规范规定的要求执行。按照设计要求,本工程道路段面为3~4米,过水管采用砼排水管。水沟道比排水管道高,挖土时应严格控制高低交接线位置,避免超欠挖,如发生超挖,超挖部分须用石料填垫。机械挖土槽底与预留15cm,采用人工清除,以免扰动管基土。根据土质情况,宜采用含水井明沟排水法,在沟槽底部两侧,挖宽0.3~0.4米的排水沟,每间隔30m挖一深约1.5m的土井,即“水窝子”用潜水泵排水。遇到地下水位较高或地基土质松软或施工超挖时,应用碎石垫层。110n管沟开挖后,排水管施工连续进行尽快完成,以减少现场交通的阻碍,施工中防止地面水流入沟坑内造成塌方或基土的破坏。挖出的土方不在坑边堆放,远离基坑边线1.5m。另外挖出的土方不得覆盖、堵塞原地面排水沟或市政设施井及测量控制井位。4、排水管道的安装因本工程排水管采用混凝土预制管,管道的安装与其垫层同步施工。管道施工工艺流程图:施工准备→砼管检查→测量定位→土方开挖→管道基础→埋地管道安装与试验→隐蔽工程验收→砌检查井→制定材料保护措施→排水管道试验→整个工艺系统校正水系统调试→验收。本工程管道工程比较复杂,管道直径大,管子重,施工时应遵循以下原则:排水管高度不一致,从下往上依次施工;大直径砼和安装均采用吊装,管道安装前进行水压试验,安装完毕后再进行水压试验;对于重复开挖,土质扰动、松散处进行必要的基础加固;避开雨天,集中力量加紧施工。施工要点如下:严格控制砼的配合比,严格控制基础高程,注意模板的高度,砼在沿槽浇筑的过程中,应设置串筒,防止混凝土离析。管道基础要严格按照施工图纸要求实施及《排水工程施工技术规程》的施工做法执行,并做好基础混凝土的养护。管道的砼基础强度达到70%后,并经质检部门及甲方同意,方可实施下管,避免长期晾槽。110n下管采用人工配合吊车下管,平口管接口采用水泥砂浆抹带,接口采取凿毛处理,防止管口漏水。平口管安装及外观检查和管口的做法均严格按照《排水工程施工技术规程》的施工做法执行,将已凿毛的管上洗刷干净,并刷水泥浆一道。在灌注砼时将钢丝网按设计规程规定的位置和深度插入砼管座内,并加适当抹带砂浆,认真捣固,在带的两侧安装弧形边模。表面先抹一层水泥砂浆,然后贴上钢丝网,再次抹水泥砂浆,赶光压实,管子的内缝用水泥砂浆填后抹干。所有同槽施工的管道,遵循先深后浅,待深部管道实施验收优良,并回填后,其回填高度达到浅管基础标高,方可进行浅管铺设施工。5、砌体的施工方法本工程一字墙、基础、管箍采用M7.5水泥砂浆砌标准砖。按设计要求采用优质的标准砖,砂浆饱满,表面平整。(二)田间分水闸工程施工方法1、施工流程:施工准备→测量放样→土方开挖→闸室基底平整夯实→碎石垫层→闸墩砼→松木闸门制安→交工验收2、土方开挖:由于闸门基础为浅基础,采用人工开挖。3、水闸碎石垫层:采用人工摊铺,并灌水拍打密实。4、C20闸室混凝土浇捣:为常规混凝土施工,可参照泵站混凝土浇捣施工方法进行。5、闸门安装:本工程闸门为松木闸门,重较轻,采用人工杠运进行安装。七、U型渠工程(一)U型槽灌溉渠1、本工程的U型槽灌溉渠,主要是R30U110n规格的灌溉渠道。渠道结构为预制砼U型槽,槽底铺设砂垫层,槽顶为C20压顶砼。其材料控制要求:1)U型槽成品需有出厂合格证及质量证明材料。2)U型槽现场预制应有砼标号及拌和配合比并按标准取样试压,在预制过程中应符合规范有关规定。3)U型槽内外侧表面应平直圆滑,不得出现蜂窝、麻面现象。4)U型槽端面应平整并与其轴线垂直。5)U型槽强度和尺寸应满足设计要求,其尺寸允许偏差值应满足下表要求:项目允许偏差(mm)内(外)直径不小于设计管壁厚度-3,正值不限顺直度矢度不大于0.2%6)U型槽外观应避免出现破损、裂缝、蜂窝及麻面等现象。7)砂浆需有配合比,其强度应满足施工规范要求。2、U型槽灌溉渠工程施工流程:施工准备→土方开挖→验槽→断面欠方回填土→渠道U形槽底砂垫层铺设→厂家订购砼U型槽、进场检验→砂垫层铺筑高程复核→安放U型槽调整纵坡、高程→U型槽接缝处理→压顶砼浇筑→渠道U型槽外观检测、放水检验→交工验收3、U型槽灌溉渠施工方法1)土方开挖:由于U型槽灌溉渠开挖断面较小,拟分段在按设计高程放样后采用人工开挖,一次性开挖到底,并及时验槽进入下一工序施工。每个施工作业段以50米左右为宜。110n2)断面土方回填:由于灌溉渠U型槽安装高程局部比两侧田地高,需补填土方才能进行灌渠型槽安装。土方回填时拟采用人工运土木夯夯实,填土施工先按设计填土断面制作一可装卸的钢模,在填土现场按设计高程安放钢模板后,再由人工把土料填到模板内,然后用人工木夯夯实,符合设计要求压实度后即可拆除模板,进入下一层土回填。3)砂垫层回填:基槽验收及断面补填土后,按设计断面用回填5cm砂垫层,回填时应摊铺均匀,并用小板夯拍打密实即可。4)U型槽安装:槽底砂垫层铺筑完成后,即着手进行U型槽安装。U型槽采用厂家加工定做,按设计图纸要求的尺寸进行加工。安装时,采用人力打运轻拿轻放,防止碰坏棱角。U型槽座放在砂垫层上,要注意槽底高程符合设计高程使之符合设计要求。U型槽接缝,在槽底高程复核符合设计要求并挂牢后,采用1:2水泥砂浆勾缝。5)U型槽顶压顶砼:每个作业段(50米)U槽安装完后,即可进行压顶砼浇筑。压顶砼标号为C15。砼采用拌和站统一拌制后,由机动翻斗车转运到现场,再由人工进行浇筑。由于砼浇筑层厚较溥,采用人工用铁抹子钢筋撬插捣的方式浇筑,外表面由人工用铁抹子抹光、压实,使之符合设计尺寸要求。(二)渠道衬砌工程1、工作范围:渠道衬砌砼工程的工作内容为结构砼的材料供应、预制生产、养护和质量要求。2、材料要求110n1)集料应清洁、坚硬、耐久、无外包层、匀质,并不含结块、软弱或片状颗粒、粘土、尘土、壤土、有机物或其他有害物质,必要时集料应予清洗过筛,以除去有害物质。2)粗集料最大粒径应不超过结构物最小尺寸的1/4。精细集料的级配应符合招标文件中的技术规范要求。3)粗细骨料的来源应从指定的生产厂家购进,对于不同来源的骨料不得混合或储存在同一料堆,也不提交替使用在同类的工程中或混合料中。4)本工程中所有的水泥应从监理工程师同意的厂家购进。水泥进场应向监场工程师提供水泥清单,说明厂商名称、水泥种类及数量,以及厂商的试验证明,进场后应在监理工程师现场鉴证监督下按规定取样试验,经检验合格后方可使用。3、U型槽的工厂化生产1)由于本工程的U型槽板需用量大,工期紧,为此本工程的U型槽板的生产一定要严格按照招标文件中的技术规范有关条款对生产环节实行全过程控制。2)U型槽板生产加工前,应由具有试验资质的单位进行砼配合比设计,并将试验配合比报监理工程师或业主审核批准,经监理工程师或业主批准后方可进行砼U型的预制生产加工工作。3)U型槽砼养护。U型槽板预制完成后,应加强砼养护工作,洒水养护宜用自动喷水系统和喷雾器,保存湿养护不间断,预制品表面采用麻袋覆盖养护。4)砼U型槽板的预制,采用LZY系列砼构件成型机进行工厂化生产,采用振动挤压法将硬性砼速成型。(亦可考虑至农发项目指定的生产厂家购买)110n4、预制U型槽板的搬运和贮存1)预制完成的U型槽板砼强度达到设计强度的70%时方可搬运,并采取可靠的措施,保护好U型槽板在运输过程中不受损坏。2)U型槽板运至施工现场,应分别按不同的规格分类堆放,并按施工总平面图中指定的位置堆放场地。3)各种规格的U型槽板进场后,应按不同的规格加以标识以防操作人员随意乱用。5、U型槽板的质量控制。成型槽板进场后应通知监理工程师及公司技术料进行外观质量检查,对不符合质量要求的U型槽板,及时清除现场或按监理工程师的意见进行处理,同时应检验审核预期制品的出厂合格证。6、U型槽板的安砌1)U型槽板安装砌筑前应认真检查开挖基槽的断面及边坡修正情况,发现与设计图纸不符合应加以修正,直至达到设计要求。2)U型槽板安装应从低处向高处依序进行,严格控制槽板高程,确定流水坡度正确。3)U型槽板安装就位后,应随时用原土进行回填压实,确保槽板安装稳固。4)各节槽板安装稳固后用1:3水泥砂浆进行勾缝,勾缝前应将各节槽板之间缝隙填筑密实,并加强养护,防止裂缝现象发生。5)各段槽板安砌完毕后,测量工程师应复核检查槽底标高及破度是否符合要求。夯实槽板两侧的回填土层。待监理工程师同意后,方可对槽板边缘的砼压顶进行施工。为了确保槽板边缘不受损坏,压顶厚度应由监理工程师确定。(三)渠道砼板衬砌110n1、砼强度等级符合设计要求:2、集料、水、水泥及外加剂符合相关施工规范;3、材料用量允许偏差符合相关施工规范;4、砼配合比设计,满足《水工砼试验规程》SD105-82且经试验确定;5、渠道衬砌所用的砼,其胶凝材料不宜小于225KG/m3。6、砼施工前对工程师验收合格渠道截面进行复核;7、模板安装稳定坚固、合理;8、砼配制不得随意更改用量;9、土基上浇捣砼,应先洒水浸润,若在岩石上应刷浇干净,铺一层1-2cm砂浆;10、砼浇捣温度应在+5℃-32℃之间;11、砼初凝前,模板不得振动;12、做好各部分砼的浇捣日期、时间及浇捣条件的施工记录;13、施工缝,应在图纸规定处留置施工缝,若出现异常,应由工程师指导配置;14、砼养护,养护期最少保持14天;15、洒水养护包括对未拆模板洒水和在无模板表面盖上保持湿润的麻袋等能延续保持湿润的吸水材料。110n4确保工程质量的技术组织措施一、项目工程质量目标本标段项目工程质量目标为:坚持“百年大计、质量第一”方针,确保工程质量全面合格,符合国家规范和设计要求。二、质量保证体系质量管理目标项目经理部质量信息管理施工方案质量评定项目经理收集质量信息人员素质单位质量质量小组质量总结报告材料供应分部质量总工程师制定改进措施机械设备单元质量质检员督促实施施工工艺工序质量班组互检全员检查优良工程检查质量保证体系图110n我公司将严格按照ISO9001标准的全部要素组织施工,建立以总工程师为首的质量保证体系(见图),横向包括各职能机构,纵向包括公司、项目部直至施工班组,形成质量管理网络,项目建立以项目经理为总负责,项目质量工程师中间控制,项目质检员基层检查的管理系统,对工程质量进行全过程、全方位、全员的控制。㈠、推行施工现场工程组织管理负责人质量管理工作责任制,用严谨的科学态度和认真的工作作风严格要求自己。正确贯彻执行政府的各项技术政策,科学地组织各项技术工作,建立正常的工程技术秩序,把技术管理工作的重点集中放到提高工程质量、缩短建设工期和提高经济效益的具体技术工作业务上;㈡、建立健全各级技术责任制,正确划分各级技术管理工作的权限,使每位工程技术人员各有专职、各司其事,充分发挥每一位工程技术人员工作积极性和创造性,为本工程建设发挥应有的骨干作用;㈢、建立施工组织设计的施工方案审查制度,开工前,将我公司技术主管部门批准的单位工程施工组织设计报送监理工程师审核。对于重大或关键部位的施工,以及新技术新材料的使用,我施工单位提前一周提出具体的施工方案、施工技术保证措施,以及新技术新材料的试验、鉴定证明材料呈报监理工程师审批;㈣、建立严格的将罚制度,在施工前和施工过程中项目经理组织有关人员,根据公司有关规定,制定符合本工程施工的详细的规章制度和将罚措施,尤其是保证工程质量的奖罚措施。对施工质量好的作业人员进行重奖,对违章施工造成质量事故的人员进行重罚,不允许出现不合格品;110n㈤、建立健全技术复核制度和技术交底制度,在认真组织进行施工图会审和技术交底的基础上,进一步强化对关键部位和影响工程全公司的技术工作的复核。工程施工过程,除按质量标准规定的复查、检查内容进行严格的复查、检查外,在重点工序施工前,必须对关键的检查项目进行严格的复核。如建筑物轴线坐标和高程;基础的土质、位置、标高、尺寸;梁、板、柱混凝土的配合比和钢材、水泥的试验成果资料;以及其它需要复核的项目,杜绝重大差错事故的发生;㈥、坚持“三检”制度。即每道工序完后,首先由作业班组提出自检、再由施工员项目经理组织有关施工人员、质检员、技术员进行互检和交接检,隐蔽工程在做好“三检制”的基础上,请监理工程师审核并签证认可;㈦、坚持“三级”检查制度。公司每月对项目工程质量全面检查一次,检查中严格执行有关规范和标准,对在检查中发现的不合格项,提出不合格报告,限期纠正,并进行跟踪验证。㈧、实施混凝土浇筑令签发制度。混凝土浇筑前,混凝土施工员必须向项目部提出签发“混凝土浇筑令”的书面申请,经项目经理审查确认已具备浇筑条件后,签发“混凝土浇筑令”,否则不得开机进行混凝土工程施工,申请签发“混凝土浇筑令”时,必须递交以下资料:1、“混凝土浇筑令”申请报告;2、由工程监理和质量监督等单位现场代表共同签证的混凝土浇筑部位的各隐蔽项目的隐蔽工程验收记录;3、由各专业技术主管共同签证的“专业工程完工会签表”;4、混凝土配合比试验报告,钢材、水泥、砂石料的质量检测报告及合格证。三、质量保证措施㈠、组织保证措施选派组织能力强,施工管理经验丰富的项目经理,选派专业素质高、工作作风严谨的项目总工。110n项目经理部安排具有一定的工作能力和工作实践经验,敢于坚持原则,廉洁奉公、不徇私情,有较强的事业心、工作责任感,热爱质量管理工作的专职质检工程师、测量工程师。持证上岗,并保证人员相对稳定。项目经理部成立全面质量管理领导小组,由项目总工程师任组长,负责ISO9001质量体系在本项目的运行,根据工程质量方针和目标,编制质量计划,对本项目进行全面质量管理。认真贯彻执行“质量第一”,按国家和上级机关有关的政策、规定和办法,抓好全体职工的质量意识教育,推行全面质量管理。项目经理项目总工质检员班组质检人员班组质检人员班组质检人员质量管理机构图项目经理部设立专职质检工程师,全面负责工程原始记录的收集管理工作和本工程质量检查验收工作。并制定质量工作计划,对职工进行“百年大计,质量第一”的教育,使提高工程质量成为每个职工的自觉行动,并以主人翁精神积极开展创优活动。各班组设立兼职质检员一名,协助班组长搞好本班组的质量自检和施工班组之间互检工作。我公司有一批跟随我单位多年并参加过多项水利工程建设的合同制民工队伍,我们将先优汰劣,使其从事的施工项目单一化,以此提高他们生产技能从而确保稳定施工质量,并在进场前组织他们学习技术性较强的工序与工艺进行专门的培训,树立质量第一,争创全优工程。110n㈡、机械设备及检测仪器的保证措施配备足够数量的具有国际国内先进水平的一流设备进行本项目施工,详见《施工机械设备表》。保证机械设备具有良好的出勤率和最优的安全保障,配备一定的有经验的修理人员跟班作业,确保所有设备处于最佳运行状态。配备足量的、能满足本项目精度要求的测量仪器,定期检查,校正仪器避免由于仪器的误差而影响工程质量。每一批施工设备进场,需先向监理工程师报验,征得监理工程师同意后方可进场,避免由于施工设备性能对工程质量造成影响。建立能满足本项目常规标准试验,配比设计和质量检测工作需要的工地试验室,能独立展开各种类型的常规试验和质量检测。㈢、材料保证措施计划部门根据施工进度安排以及施工员提供的设备材料清单,及时制定材料及设备零配件的需求计划,具体说明材料品种、规格、型号、数量、质量要求、产地及分批次到货日期,送交项目经理审批后交材料员采购。材料采购前,先对供货厂商资质进行考查,对规格型号、质量标准进行验收,对不合格厂商的材料不予采购。材料员将严格按项目经理批准的材料品种、规格、型号、性能要求进行采购,严格按程序文件要求到合格厂商处采购。根据厂商的供应能力,及时编制采购作业任务书,签订供销合同,责任落实到人,确保保质、保量、准时供货到场。对特殊材料应及时组织对厂商的评定,采购文件应指明采购材料的名称、规格、型号、数量、采用的标准、质量要求及验收内容和依据。110n各单项工程开工前,送试验室或当地试验站对本项目所需各种材料进行检验,同时在使用过程中加强随机抽检,保证规范规定的步骤按求,杜绝不合格材料进入现场。入库材料分类、分批次堆放,按产品性能分类标识,确保堆放合理,标识明确,并做好防腐、防潮、防火、防损坏、防混淆工作,做到先进先出,定期检查。㈣、加强原材料、中间产品的检测根据有关规程、规范要求,加强各种原材料和中间产品的检测,确保工程质量,各种原材料、中间产品检测计划见下表:原材料、中间产品检测计划表名称取样规则联样方法必检项目备注水泥散装批量≤500t随机从不少于3个车罐中,各取等量水泥混拌均匀后,从中称取不小于12kg作为试样。强度安定性、凝结时间、细度(灌浆)同一水泥厂生产的同期出厂的同品种、同标号水泥,以一次进场、同一出厂编号为一比。进场存放超过三个月,尽管在进场时做工了试验,在使用前仍须复检,并且按复检结果使用。袋装批量≤200t随机从不少于20袋中,各取等量水泥混拌均匀后,从中称取不小于12kg作为试样。钢筋热轧批量≤60t按各种型号、规格随机取样强度、抗拉、抗剪材质同一厂家,同一批量,同一规格、型号为一批须要产品合格证、出厂检验报告,仍须取样复检。冷轧批量≤50t粗骨料机械生产批量≤600t在料堆的上、中、下三层,每层各取等量5份,混拌均匀后,从中称取不小于80kg作为试样。取样时应先取样部位表层铲除。颗粒级配、含泥量、针片状颗粒含量同一产地、同一规格、同一进场时间为一批。人工开采批量≤300t粗骨料机械生产批量≤600t在料堆上等量抽取8份,混拌均匀后,从中称取不少于30kg作为试样。取样时应先将取样部位表层铲除,取样部位应均匀分布颗料级配、含泥量、针片状颗料含量同一产地、同一规格,同一进场时间为一批。人工开采批量≤300t砼试块钢筋砼≤100m3在搅拌后的第三盘至结束前30分钟取样,每组试样必须取至同一盘。抗压强度抗折强度不同强度和抗渗等级、配合比、部位、施工班组应分别取样,每人单元工程至少取1组路面砼80~200m3取2组砂浆试块100~200m3抗压强度110n块石人工开采同一料场在料场上取三块块石,形状若不规则,中部厚度不应小于200mm块石强度、软化系数同一产地、同一料场为一批㈤、施工管理保证措施1、贯彻“管生产必须管质量,谁施工谁负责质量”的原则,认真执行质量计划。2、项目总工召集专职质检工程师、班组长、班组兼职质检员认真学习图纸,吃透施工图的技术要求和各种验收规范、规程、技术标准。参加设计交底和图纸会审。对施工图中的问题及时办理工程事项联系单。并及时送达有关班组,以防出现差错。3、每道工序完工,必须经自检、互检合格以后,交监理工程师签认,方准进行下道工序的施工。严格执行“三检”制。4、各分项工程施工前进行技术交底时,一定要有质量标准,杜绝盲目施工,无标准施工的情况出现。5、加强对原材料的质量检测和使用认证,特别是对水泥、钢筋、石料等应按规范要求分批检测验收,杜绝不合格的材料使用到工程中去,对没有材料出厂证明和合格证的材料不得采购。6、定期组织工人学习操作规程,开展劳动竞赛的技能评比,提高他们的操作技能。开展职工道德教育,把“质量第一”的思想落到行动上。7、切实加强工程质量的监督和管理,实行质量否决权制度。对有不认真执行国家标准规范,粗制滥造、玩忽职守,有章不循的人要严肃处理,要运用法律、经济和必要行政手段实施综合治理。8、质量检查标准以设计图要求、本工程招标文件的规定、质量检验评定标准和其他有关规范为准。110n9、各分项工程完工后,应立即进行质量评定,无正当理由评定时间不得超过一个月。会同专职质检员进行检查和核定,并填写分项工程质量检验评定表,然后请监理工程师验收、复查并签字认可。10、贯彻预防为主,自检为主,防检结合的质量管理方针。施工前有专项技术人员下达质量标准、检查方法、记录格式。施工中保存好原始记录和检查记录,定时上交资料室保存,作为竣工资料之一。11、隐蔽工程除自检外,还应及时请监理工程师代表检验验收、签字。每完一项工程,要填检查验收资料,做到工程竣工,资料齐全。12、一旦发现质量问题,要认真按照“三不放过”的原则进行处理,即质量事故不清不放过,不吸取教训不放过,不制订出改正措施不放过。13、为有效地建立质量管理工作的激励与约束机制,强化质量管理,提高工程质量,一定要认真贯彻《施工技术管理条例》与《质量管理办法》中“奖励实施细则”等文件。对提高工程质量的集体和个人给予奖励。㈥、关键项目施工质量保证措施关键工程施工要做到管理科学、组织严密、技术可靠、工艺先进。保证在施工过程中和施工后不造成返工、安全事故以及留下质量隐患。在工程开工前组织有关人员认真按全面质量管理程序编写《质量计划书》,详细编制《作业指导书》,强调各关键工序,建立关键工序探制点;对于关键工程,在施工前组织有关方面的技术人员制定详细的施工方案,并且对各种技术参数通过验算率达到要求,同时要具有一定的安全系数;方案确定后,可聘请有关专家进行会审、修改,最后报工程师批准后实施在施工过程中,各关键工程配备1-2名技术水平高又具有丰富经验的工程师负责技术,做到发现问题,及时处理或调整方案。1、渠堤和路基土方填筑质量保证措施⑴110n、作好碾压试验,按照土料性质和现有设备根据试验确定设备重量、碾压方式、成层厚度、碾压遍数,实施过程中根据天气和土料含水量采取适当措施。⑵、严格控制碾压成层厚度和压实遍数,采用进退错距法,边角部位人工打夯机辅助进行,行压行,夯套夯。⑶、在接合的坡面上,应配合填筑的上升速度,将表面松土铲除至已压实合格的土层为止。坡面须经刨毛处埋,并使含水量控制在规定的范围内,然后才能继续铺填新土进行压实。⑷、雨季停工前,表面铺设保护层,复工前予以清除。2、砼工程施工质量保证措施⑴、砼采用机械拌和,人力胶轮车运输。当浇筑时卸料高差大于1.0m时,即采用泄槽入仓,以防止离析,砼经泄槽至清水池等建筑物底部后,再以人工重新翻抄3-4遍。⑵、尽量采用钢模板,保证连接牢固、紧密,不允许漏浆,并按设计要求的坡度和方向安设。砼浇筑前应对模板及支撑进行全面检查,并经监理工程验收认可。⑶、对混合料的振捣,每一位置的持续时间,应以混合料停止下沉、不再冒气泡并泛出砂浆为准,不宜过振。⑷、砼浇筑完毕,及时养护,养护方法根据现场情况和条件用湿润养护,并征得监理工程师同意。四、特殊季节施工的质量保证(一)雨季施工本工程施工期间与气象部门加强联系,及时了解气候变化情况,提前做好各项预防措施。施工过程中,根据所掌握的气象资料,砼应尽量避开大雨施工。110n雨天施工时,应配足遮雨物资,并及时将新浇注的砼用塑料薄膜覆盖,以防雨水冲刷而出现砼泛砂现象。本工程现场设置环行硬化路面,路面高出其它地面10厘米,保证运输畅通。要求砼搅拌站在雨后对砂、石的含水率进行测定,并及时调整砼施工配合比,确保水灰比准确,从而保证砼的施工质量。根据现场总平面布置情况,完善现场排水系统,疏通管道及沟渠。在施工中加强现场的排水管沟管理和保护,定人定期进行检修和维护。雨季施工做好结构层的防漏及排水措施,以确保室内装饰不受影响。组织义务抢险队,遇到紧急突发的事情及时进行处理。雨季施工中重点做好防雷设施,利用龙门架避雷针及结构钢筋作避雷针,并派电工每天对避雷电阻进行测试。大雨时室外施工必须进行全面停止,雨后必须组织机电、安全人员对施工用电、安全防护等各种设施进行全面检查,确无安全隐患方可继续施工。作好电器设备的防雨工作,露天电器、配电箱必须有防雨措施。定期对漏电保护器等安全防护装置进行检查,及时更换失效的设施。现场硬化的地面按照正确方向找坡,避免因坡度影响现场的排水效果。同时预备抽水设备,保证一旦发生紧急的水情均能有效的排除。加强施工物资的储备,雨季到来之前,材料、物资要有一定储存,减少雨季运输量、水泥库、仓库要加强管理,以防水泥淋湿硬化或变质。(二)暑季施工一是采取“抓两头,歇中间”110n的措施,调整作息时间,在作业区和宿舍区增设三个开水器,发放防暑降温药品,施工作业处提供足够的茶水、白开水,食堂每天提供酸菜、绿豆汤;二是加强施工现场压力容器的安全管理。露天作业时,对氧气、乙炔瓶加设防晒防雨罩进行遮盖,保持空气流通和安全距离;三是严格执行安全防护用品佩戴。加强教育培训,引导员工正确使用安全防护用品,杜绝个别员工因天气炎热取帽子、脱衣服的现象;四是加强施工用电管理。加强对配电线路的检查维修,严格用电操作规程,确保雨季用电安全;五是对各施工点防雷防风工作进行检查。雷雨时引导员工进入装有合格的防雷装置的建筑内躲避,对防雷设施处保持3米以上的安全距离,避免衣物晾晒在避雷针的拉线上,防止意外发生;六是加强对员工的安全教育,对危险点预控、措施落实、安全管理等方面进行详细的安排,尤其要进行深入的危险点分析。110n5确保安全生产的技术组织措施一、安全生产目标本工程安全生产目标是:认真贯彻执行《中华人民共和国建筑法》,《中华人民共和国安全生产法》,坚持“安全第一,预防为主”的方针,落实安全生产责任制,加大施工现场施工安全检查和各类隐患的自查、整改力度,采取严格的安全防护措施,确保安全生产,保证达到万州市安全及文明施工现场检查考核“合格”标准。二、安全保证体系建立安全施工责任,在管理和指导工程施工的同时,加强安全管理,将各级负责人员、各职能部门及其工作人员和岗位生产工人在安全生产方面应做的事情及应负的责任加以明确规定。建立良好的安全保证体系。以项目经理为领导、以安全员为核心,树立质量第一,安全第一的思想。逐级向上级立安全责任状,并把安全和经济挂钩,实行奖惩。工人向班组长立责任状、班组长向施工队长立责任状、施工队向安全员立责任状、施工员向项目经理立责任状、项目经理向公司立责任状的层层保证的安全保证体系。三、安全保证措施㈠、建立安全施工组织机构“安全为了生产,生产必须安全”,实现工程施工无重大伤亡事故是本工程的安全目标。工程项目施工成立以项目经理为首的安全施工领导小组和安全管理网络,项目经理担任安全领导小组组长,全面负责工程的安全检查和安全保证工作,工地现场安全员具体督办落实。㈡、设立专职安全工程师110n项目部在施工科配专职安技工程师负责具体管理工作,各部门及施工队设兼职安全员。安技工程师的任务是:处理安全生产日常工作,认真执行安全生产的方针、政策、法令、规定和制度;经常深入现场,进行施工作业安全检查,对违章作业人员有权制止;组织职工学习安全技术、操作规程和制度;会同劳资部门组织新工人进行安全教育;协助领导组织对事故的调查处理,总结推广安全生产的先进施工工艺和经验。㈢、制定安全技术措施1、在施工组织设计、施工方案、技术交底中,应将安全施工列为主要内容,明确列举施工过程中应注意的事项。2、公司经理与项目经理、项目经理与施工班组层层签订安全生产目标管理责任状,明确各级安全责任。3、制定安全施工奖罚条例,制定安全生产规章制度,定期或不定期进行检查评比,奖优罚劣。4、坚持安全检查制度,确保安全目标的实现。施工班组每旬进行一次安全检查,项目经理必须每月亲自组织对安全领导小组成员对工地进行安全大检查。班组兼职安全员在施工过程中随时进行安全检查。一旦有违章操作,立即阻止。专职安全员在现场进行经常性安全检查,凡发现有安全隐患的,立即发整改通知单,并及时汇报项目经理。5严格执行岗位责任制明确各管理人员的职责和对安全事故所承担的责任。凡违反岗位责任制者,一律罚款处理。㈤、加强安全预防措施1、机械伤害预防措施110n进入施工现场的施工机械均要制定操作规程和岗位责任制,操作机械设备的人员必须进行考试,取得操作证方可独立操作。所有施工机械设备严禁带病作业,严禁违章作业;施工机械除平时维修外,应进行定期检查和检修。2、触电事故预防措施凡可能漏电伤人或易受雷击的电器设备均应设置接地或避雷装置,并定期检查、维护。用电设备都安装漏电安全装置,电气设备、导线必须绝缘良好。电工属于特种作业人员,必须持证上岗,电工在接闸停电进行电气检查时,必须在闸刀箱上挂上“有人检查,严禁合闸”的标志牌。必要时设专人看守。非机电人员不得乱动带电设备,不得任意起动机电开关。3、施工现场防火措施施工现场设一名兼职消防员负责消防工作。现场配备适量的灭火设备、器材、消防工具按消防地点挂放。同时地职工进行消防安全培训,使每一个人都要使用消防器具,并组织一支业余义务消防队,经过训练能担负起消防抢救任务。4、定期召开安全教育及安全会议⑴、项目定期召开由项目经理、技术负责人、安技工程师、安全员、各部门负责人、有关管理人员参加的安全会议,及时进行安全技术交底。根据工程情况和特点,采取安全预防措施。布置总结安全生产,认真开展安全宣传教育和培训工作。⑵、经常组织有关人员学习安全防护知识,对参加施工的每一位工人进行必要的安全培训学习,定期检查考核,各施工班组在上班前均应进行安全检查和安全技术交底,班后对安全作业情况进行总结。项目部将采用包括广播、宣传标语、黑板报等多种形式宣传有关安全生产知识,宣传安全生产的政策法规,举行安全知识竞赛活动,提高全体员工安全生产意识。四、单项工程安全施工安全措施110n(一)沟槽管涵施工的安全措施开挖遵守安全生产制度,安全操作规程及各项安全技术措施和操作规程,作好安全技术交底,加强安全检查。凡进入现场施工人员,应经过安全教育,具备一定的安全知识并与项目安全部门签订有关安全施工的责任合同。基槽开挖时,施工机械之间应保持一定安全距离,机械挖土与人工清基,支撑、支护要轮换作业面,运输车辆出入口设安全岗,安排专人指挥。边坡支护要求及时支护方案进行,沟槽四周不准停放和行驶施工机械或车辆,不准堆放材料,以防边坡超载失稳。加强沟槽及四周建筑物的监测,异常情况及时报告并进行处理。沟槽四周用明显警示标志及护栏全封闭,并设置夜间警示灯。施工机械专座操作,机电设备由专人维修保养。沟槽内操作人员要戴安全帽,穿长统胶鞋,沟槽内平基浇筑、管道吊装时设专人调度指挥,确保底下操作人员安全。(二)砌体工程施工的安全措施砍砖或敲打片石应向内以免碎片落下伤人。超过胸部以上的墙面,不得继续砌筑,必须及时搭好架设工具,不准用不稳定的工具或物体在脚手板面垫高工作。从砖垛上取砖时,应先取高处后取低处,防止垛倒砸人。(三)钢筋工程施工的安全措施展开盘圆钢筋时,两端要卡牢,以防回弹伤人。拉直钢筋时,地锚要牢固,卡头要卡紧,并在2m区域内严禁行人。在深坑绑扎钢筋和安装骨架,必须搭设脚手架和马道。110n冷拉钢筋时,卷扬机前应设置防护挡板。冷拉钢筋应缓慢均匀,发现锚卡异常,要先停车,放松钢筋后,才能重新进行操作。(四)混凝土工程施工的安全措施装卸、洒铺及翻动水泥材料时,操作人员应站在上风侧,轻拌轻翻,减少粉尘。混凝土操作人员在施工中应穿工作服,戴上口罩等防护用品。搅拌机设置应符合操作规程,电动机应设有开关箱,并应装漏电保护器,停机不用或下班后,应拉闸断电,并锁好开关箱。在制作钢筋及安装钢筋时,注意加工机械安全及钢筋绑扎时的安全。安装模板时,注意模板工程的安全。使用震动器的作业保同,应穿胶鞋和戴绝缘手套,震捣设备应设有开关箱,并装漏电保护器。在脚手架上施工,应注意高空作业安全,脚手架上必须有护栏,并且脚手架要牢固,遵守脚手架施工的安全规范。夜间浇筑砼时,应有足够的照明设备。(五)模板工程施工的安全措施模板及其支撑系统在安装过程中,必须设置临时固定设施,严防倾覆。拆除模板严禁在同一垂直面上操作。拆除时应膛片拆卸不得成片松动和拉倒。拆除平台、楼层板的底模时,应设临时支撑,防止大片模板附落伤人。严禁站在悬臂结构上面敲拆底模。已拆除的模板,支撑等应及时运走,并清除钉子,以防伤人。110n6施工总进度计划及确保工期的技术组织措施一、项目工期总体安排(一)工程施工进度计划我公司响应招标文件要求,工程拟于2011年1月15日开工,2011年5月15日完工,总工期120日历天。(二)各分项工程施工顺序1、现场施工勘察、测量:自2011年1月15日至2011年1月20日,共5天;2、施工准备、临建搭设:自2011年1月15日至2011年1月20日,共5天;3、灌溉渠道工程:自2011年1月20日至2011年4月20日,共90天;4、节制闸分水口:自2011年2月15日至2011年4月20日,共64天;5、新建泵站及装修:自2011年4月10日至2011年5月10日,共30天;6、清场、竣工验收:自2011年5月10日至2011年5月15日,共5天。二、施工总体计划安排原则(一)根据合同段工程范围内各主要工程项目数量,在保证合同工期的提前下,运用网络计划技术,统筹兼顾,合理地投入该工程的资源(劳力、机械设备、材料、资金等)。(二)在保证工程质量、施工安全的基础上,优化资源配置,挖掘设备潜力,确保优质、高效地完成任务。110n(三)以组织均衡法施工及流水施工为基本方法,对控制影响工期的单项工程迅速组织施工,掀起施工高潮,为每个施工环节创造有利条件。(四)优化施工方案,采用先进技术和工艺,加快施工进度。详见施工横道图。三、施工网络图由于该土方平整工程施工战线较长、施工面积较广,平行流水主交叉施工的结点较多,又是同时施工道路、涵管和沟渠,为合理地安排施工人员及施工机械的施工,我公司在施工网络计划编制中结合“施工总进度计划表”进行条理化,形象化编制;抓住各工种之间在工艺上及组织上的关键线路以及逻辑关系,保证线路准确、条理清楚合理;便于组织者、设计者、外部审核者和现场施工人员方便掌握,同时也便于对网络计划进行检查和调整,更有利于指导施工;必须进一步深化图纸要求,研究分析情况,科学的施工方案和管理的施工顺序,明确工作项目,有准确的工程量、劳动量,确定工作的持续时间,突出关键线路后,方可投入到网络计划中去。四、确保工期的组织措施为了按期完成本标段工程,我公司将配备专业施工队伍和足够数量的施工设备,按“均衡生产,文明施工,优质高效、安全第一”的方针组织施工,在招标文件规定的工期内向业主提供优良产品。110n我公司将实行项目经理责任制,项目经理是施工生产的第一责任人,对本工程全面负责。建立以项目经理为首的领导班子,在项目经理的全面领导下,充分发挥项目副经理、项目总工、各部门负责人、项目生产队队长直至施工人员的作用。明确分工,统一管理,从组织上明确项目副经理对工程进度的管理权,由项目副经理、施工员和施工队队长组成工程进度领导小组,对工程进度层层把关。施工员负责督促各班组的施工进度,在施工队之间合理调配人力、物力,达到均衡生产,确保各分项工程的工程进度。项目副经理是工程施工现场的主要负责人之一,主抓工程总进度,负责协调项目部各部门管理人员之间的关系,确保工程所需的材料、设备和资金及时到位,必要是可通过公司组织人员以加强现场施工力量,确保整个工程的总体进度满足施工合同的要求。在项目工程进度领导小组的领导下,有项目副经理、施工员和施工队长的层层把关,有项目部全体管理人员的同心同德、精诚团结、科学组织,我公司必能按时优质地完成本标段工程施工任务。项目经理进度领导小组项目副经理协调后勤资金材料安全施工员质量协助施工员抓进度协调各队关系施工三队施工二队施工一队工程进度组织机构110n110n五、确保工期的技术措施(一)加强组织领导,确保工程工期为了按期完成本标段工程,我公司将配备专业施工队伍和足够数量的施工设备,按“均衡生产,文明施工,优质高效、安全第一”的方针组织施工,在招标文件规定的工期内向业主提供优良产品。我公司将实行项目经理责任制,项目经理是施工生产的第一责任人,对本工程全面负责。建立以项目经理为首的领导班子,在项目经理的全面领导下,充分发挥项目副经理、项目总工、各部门负责人、项目生产队队长直至施工人员的作用。明确分工,统一管理,从组织上明确项目副经理对工程进度的管理权,由项目副经理、施工员和施工队队长组成工程进度领导小组,对工程进度层层把关。施工队队长是施工第一线的负责人,对施工班组要“两手抓”,一手抓质量,一手抓进度,一方面要确保工程质量满足招标文件和有关的规程规范的要求,另一方面也要确保工程工期不超过招标文件的规定,在各工序间进行施工人员调配,确保每道工序按期完工。施工员负责督促各班组的施工进度,在施工队之间合理调配人力、物力,达到均衡生产,确保各分项工程的工程进度。项目副经理是工程施工现场的主要负责人之一,主抓工程总进度,负责协调项目部各部门管理人员之间的关系,确保工程所需的材料、设备和资金及时到位,必要是可通过公司组织人员以加强现场施工力量,确保整个工程的总体进度满足施工合同的要求。在项目工程进度领导小组的领导下,有项目副经理、施工员和施工队长的层层把关,有项目部全体管理人员的同心同德、精诚团结、科学组织,我公司必能按时优质地完成本标段工程施工任务。110n(二)加强计划管理,确保工程工期按照施工总进度计划的工期要求,精心制定分项施工进度计划和实施方案,全面覆盖施工的全过程和所有方面,合理安排各分项工程的施工顺序,明确工程施工的关键线路,对重要的分项工程、重要工序做好专项施工组织设计,确保关键线路上的每道工序按时完成。充分发挥我公司的优势,充分利用施工现场的有利条件,缩短作业流程,从各个环节上加快施工进度。计划按月按周进行细分,计划的执行和检查落实到人。预先解决后续工作中可能出现的问题,为后续工作顺利进行创造有得条件。具体操作如下:1、及时向监理工程师提供月、旬进度计划,内容包括:(1)月、旬计划完成的工程量,施工形象面貌;(2)列出计划投入的材料、物资计划,劳动力安排计划和计划投入的设备型号、数量。(3)提出业主、设计人和监理人应提供的施工图纸目录和需要解决的问题。2、每月底向监理工程师提交月进度报告,内容包括:(1)列出上月、上旬实际完成的工程量、施工形象简图、累计完成的施工形象简图,并与月初制定的进度计划作比较。(2)列出该月材料实际进货、消耗和库存数量。(3)列出该月实际投入的设备状况和劳动力人员数量。(4)通过实际进度和计划进度的对比分析,确定影响工程进度的因素,提出计划采取的工程措施,并对其合理性进行必要的阐述,同时施工进度计划进行必要的调整。(5)列出施工质量情况,若出现质量缺陷等时,提出处理方案。110n(6)列出施工安全情况,若出现安全事故或安全隐患,提出处理方案。(7)列出本月施工大事记。3、定期召开生产会议每周召开生产进度会,每月召开月进度检查会。对前一周的实际完成情况与合同计划完成情况的进行比较,及时调整生产部署,并在项目部管理人员中进行通报,同时下达各施工段下一周的施工任务和施工重点,明确项目进度目标。(三)加强材料、设备管理,确保工程工期材料进行分层管理,明确材料管理制度,使整个施工过程的材料周转顺利。本标段工程前期田间道路的回填土方、后期沟渠护砌所需砂、石料和水泥的供应是关键,为确保施工进度,材料供应要严格按计划进行。编制详细的施工项目材料计划与材料供应计划,合理指导与组织施工项目材料的管理,确保材料的及时供应,在材料供应计划的执行过程中,定期不定期地检查,坚决杜绝停工待料的现象发生。本工程的土方施工机械和土方运输车辆是控制施工进度的关键设备,因此施工期间必须保证施工机械按制定的施工机械设备进场计划的数量、规格及时进场。机械设备管理上,做到人机固定,实行机械使用、保养责任制,将机械设备的使用效率与个人经济利益挂钩,确保机械设备的生产效率,确保各工序按时完成。组织好机械设备的流水施工,搞好机械设备的综合利用,为机械设备的施工创造良好的条件,大力提高其使用率,缩短作业时间。(四)加强技术管理,确保工程工期110n本工程项目总工全面负责工程施工技术管理,在项目经理部的领导下,成立技术管理小组,技术管理小组由项目总工和各级技术人员组成,主要负责解决工程施工中的技术问题、施工方案的编制、监督施工方案的实施。建立技术负责制,明确各专业技术人员的职责范围,各负其责、各司其职,充分调动技术管理人员的积极性和创造性,及时发现、解决施工中的技术问题,避免因施工技术不当造成返工而影响工期。加强技术管理,按招标文件和有关规程规范的要求编制切实可行的施工组织设计指导工程施工,分单项、分工序给施工人员进行施工图纸、施工方案、施工计划交底,安排技术人员现场指导监督。做好技术资料的收集、整理、归档工作,确保施工资料完整、齐全、规范,按时提交竣工资料。及时总结施工经验,大力推广易于施工、保证质量、加快进度的各项措施,以便更好地指导后续作业。(五)加强施工组织管理,确保工程工期配备精干的施工组织管理人员和有经验的技术骨干,制定科学合理的施工组织方案和施工进度计划,将施工任务分解到各施工队、各施工班组,班组长为责任人,层层落实。加强工序管理,合理安排各工序的交接与搭接,确保每道工序的施工顺利进行。各工序施工前进行详细的施工技术交底,推广先进施工工艺,分析施工中可能遇到的问题,加强事前控制和过程控制,施工质量实行“三检制”,由专职质检员负责施工工序的质量检查,确保各工序达到规定的质量标准,防止出现不合格工序返工而影响工期的现象。按施工进度要求配备先进、足够的施工设备和劳动力,在施工时,如果因客观原因而延误工期时,经监理工程师同意,根据施工强度及时补充,利用多加夜班,集中人力物力抢回关键路线工期。110n订立各项管理制度,严抓落实,使管理制度化和标准化。做好施工记录,详细记录每一道工序的施工进度、施工质量和施工中发生的大事等,必要时用照相、录像记录工程实况,分析各工序间组织管理的合理性,为竣工资料提供素材。(六)加强安全管理,确保工程工期加强职工法规、安全制度的学习与教育,增强安全生产观念。对于新工人进行岗位教育,对于特种操作人员,除接受一般性的安全教育外,还进行专门的迫使操作技术教育训练。在施工生产过程中,经常对安全生产进行监督检查,并结合季节的特点,制定防水、防触电、防坠落、防坍塌、防火等各项措施和制度。项目经理部成立安全领导小组,设专职人员负责日常的安全检查、监督,减少或杜绝安全事故的发生,保证施工顺利进行。(七)加强后勤管理,确保工程工期加强机械设备和车辆的维修、保养,保证机械设备的正常运转。搞好职工食堂,加强伙食管理,保证饮用水卫生,保持职工食堂清洁;对工程施工人员和食堂工作人员定期进行身体检查,预防传染性疾病;搞好环境卫生,定期对厕所进行打扫、消毒,加强施工工区的灭蝇、灭蚊工作。从根本上保障职工身体健康,保证正常的出勤率,确保工程工期。(八)处理好各方关系,确保工程工期工程施工过程中,不仅要处理好与业主、监理人和设计人之间的关系,还要处理好与当地居民、当地政府部门之间的关系,处理好与设备供应商、材料供应商之间的关系,总之只要与工程有一定联系的单位和个人,我们都会尽可能地处理好与他们之间的关系,即便是设备维修部门也一样。平时与各方加强联系,取得他们的支持与配合,确保工程顺利进行,从而确保工程工期。110n7环境保护管理体系与措施一、环保保护目标环保目标:坚持做到“少破环、多保护,少扰动、多防护,少污染、多防治”;使环境保护监控项目与监控结果达到设计文件及有关规定,对职工教育培训率100%,贯彻执行率和覆盖率达100%。二、建立健全环境保护体系本单位在组织项目经理部的同时,将成立以项目经理任组长的环境保护领导小组,配备一定数量的环保实施人员和技术人员,认真学习环保知识,共同搞好环保工作。根据施工对环境的特殊要求,项目经理部在办公室设专职环保人员,负责本标段施工中的施工环保、生态环保及水土保持,项目经理部、队分级管理,负责检查、监督各项环保工作的落实;并加强对施工人员的教育管理,使人人明确环保工作的重大意义,积极主动地参与环保工作,自觉遵守环保的各项规章制度。为此,建立健全环保及水土保持组织机构,以确保制度能贯彻执行二、环境保护及降低环境污染和噪音的措施(一)环境保护是我国一项基本国策,增强保护和改善环境的责任感和自觉性,开拓具有一个清洁安静、优美舒适的劳动保护和生活环境,是提高劳动生产力,高质量完成工程项目的前提条件,本单位按规定控制施工污染,减少粉尘及噪音污染,保证附近厂区及居民的正常生产、生活条件,创造良好的生态环境。(二)110n本单位将遵循国家和有关单位所有关于控制环境污染的法律和法规,执行现行的控制标准,采取必要的措施防止施工中的燃料、油、化学物质、污水、废料和垃圾以及土方等有害物质对环境的污染,防止扬尘、噪音、汽笛和汽油等物质对大气的污染,并采取科学和规范化的施工方法,把施工对环境的影响减少到最低程度。(三)坚决执行国务院颁发的第279号令,建设项目环境保护管理条理,在工程准备阶段,严格审核设计文件,理解设计文件中有关落实建设项目环境影响报告书的内容,审核是否完善,提出变更设计意见,并到环保局办理环境保护影响报告表或环境影响登记表和其他在开工前的有关环保手续,经环境保护部门审核批准后,方可开工建设。(四)施工汇总的临时排水系统,在开工前,提出临时排水设施,各种措施,安全可靠,工程废水和生活污水不能直接排放:清洗集料的用水或含有沉淀物的水在排放前进行过滤、沉淀或采用其它方法处理。施工期间,施工油料、化学品堆放管理严格,防止在雨季或暴雨将物料随雨水泾流排入地表及相应的水域造成污染。(五)施工人员的生活垃圾要集中处理,不直接到入附近的水体污染。施工的机械要防止漏油,或施工机械运转中产生的油污水未经处理就直接排入或维修施工机械时油污水直接排放。不管出于任何需要,没有监理工程师的事先书面同意,不干扰河流、水道或现有灌溉或排水系统的自然排出流放。(六)废渣的堆积和废弃不影响排灌系统与排灌设施,弃土尽可能缩小范围,施工垃圾应严格按照业主、监理工程师指定的地点进行堆放并处理。(七)施工时加强对临时工作人员驻地和其它施工生活场地环境管理,生活用水符合世界健康组织对饮用水的要求。厕所粪便应定期清除,并在附近挖坑洒上石灰后填埋。生活和固体垃圾要有固定的弃置场地并设置定期处理的垃圾箱。(八)110n认真执行《坚决执行中华人民共和国环境噪声污染防止法》在周围环境排放建筑施工噪声符合国家规定的建筑施工场界环境噪声排放标准。施工现场200m之内有居民区时,合理安排施工时间,尽可能将噪声大的作业安排在白天(6:00—22:00)施工,加强对运土机械、运输车辆的维修保养,包括安装有效的消声器。三、加强环境保护的水土保持措施(一)水土保持措施1、保护生态,做好水土保持工作,实行“三同时”制度,加强对施工人员水土保持的教育管理。严格遵守《水土保持法》、《水土保持法实施条例》及地方政府有关法律、条例。2、建立水土保持管理机构,配置专职环保监督员,建立健全水保体系,坚持“预防为主,综合防治,全面规划”原则,抓住本工程水土保持工作重点,有针对性地采取措施,确保水源、植被不被污染和破坏。3、施工前邀请地方政府水土保持主管部门共同对沿线水文、地质、植被情况进行调查,共同研究制定出可行的水土保持方案,并制定出详细的水土保持施工措施。4、施工中严格按设计方案施工,尽量减少植被破坏,待工程竣工后,对取土场、生活、生产用地及施工便道等,按照当地水土保持主管部门的要求进行复耕或绿化,恢复原有地表植被。5、土石方工程优先安排排水设施施工,边坡、护坡等水保工程紧随主体工程施工,以防雨水冲刷造成水土流失。(二)防止水土流失和废料废方处理1、要施工期间始终保持工地良好的排水状态,修建一些临时排水沟渠并与永久排水设施相连接,且不引起淤塞和冲刷。110n2、采取有效措施、防止施工场地所用土地或临时使用的土地受到冲刷。防止开挖的土石料寻河道、水道、灌溉渠或排水系统的淤积和堵塞。3、废方堆放点统筹安排,堆放点奕运离河道,尽量不压盖植被,尽可能选择荒地,并对弃方进行压实或在其表面植草皮、灌木等,既可防止水土流失,又美化环境。在弃渣下部和边角砌筑拦渣墙,以防止水土流失。(三)防止和减轻水、大气污染1、施工废水、生活污水不直接排入农田、耕地、河流、饮用水源,必须经过沉淀、过滤、消毒后才能向外排放。2、施工期间的施工物料如沥青、水泥、油料、化学品等堆放整,管理严格,防止在雨季或暴雨时将物料随雨水径流排入地表及附近水域造成污染。3、施工机械应防止严重漏油,禁止机械在运转中生产的油污未经处理就直接排放,或维修施工机械时油污直接排放。4、为减少施工作业产生的灰尘,随时进行洒水或其他抑尘措施。5、易于引起粉尘的细料或松散料应予遮盖或适当洒水湿润。运输晨应用帆布、盖套及类似物遮盖。6、运转时有粉尘的施工场地,如水泥混凝土拌和机站、沥青和机站等投料器均应有防尘设施,并给予在这些场所上作业的工作人员配备必要的防护用品。7、使用机械设备工艺操作,要尽量减少噪声、废气等污染,建筑施工场地的噪声符合有关规定,并遵守当地有关部六对夜间施工的规定。110查看更多
