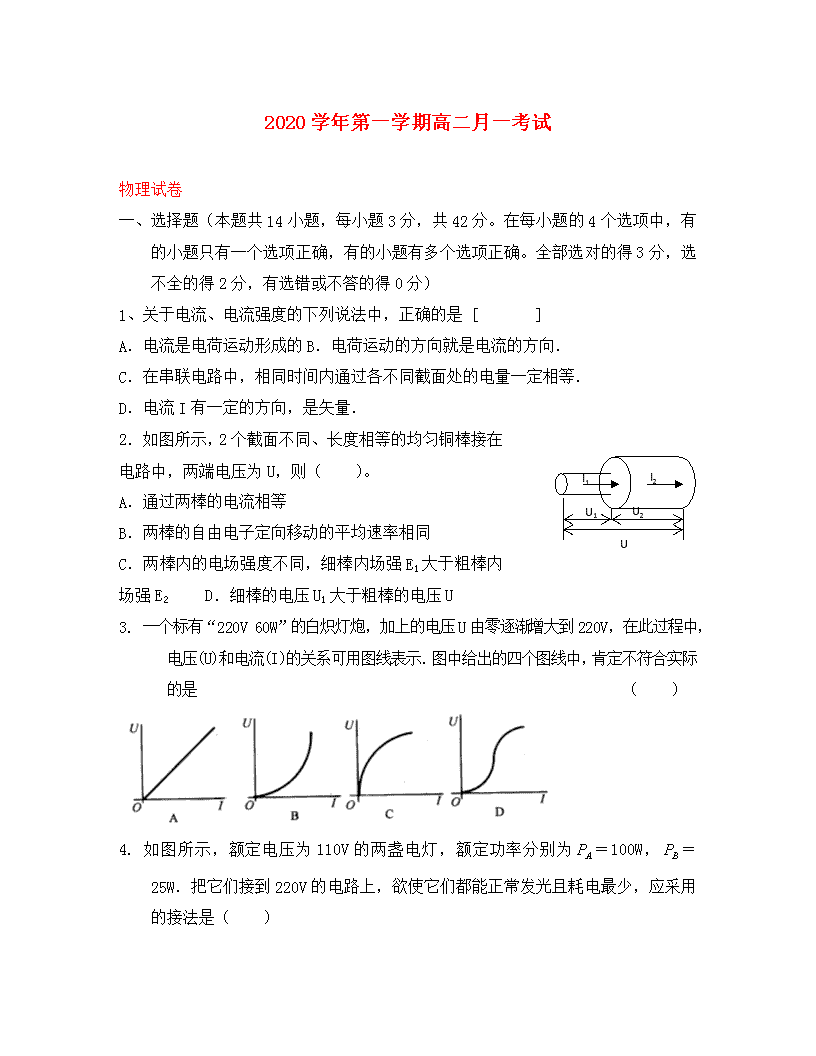

2020 学年第一学期高二月一考试 物理试卷 一、选择题（本题共 14 小题，每小题 3 分，共 42 分。在每小题的 4 个选项中，有 的小题只有一个选项正确，有的小题有多个选项正确。全部选对的得 3 分，选 不全的得 2 分，有选错或不答的得 0 分） 1、关于电流、电流强度的下列说法中，正确的是 [　　　 ] A．电流是电荷运动形成的 B．电荷运动的方向就是电流的方向． C．在串联电路中，相同时间内通过各不同截面处的电量一定相等． D．电流 I 有一定的方向，是矢量． 2．如图所示，2 个截面不同、长度相等的均匀铜棒接在 电路中，两端电压为 U，则（ ）。 A．通过两棒的电流相等 B．两棒的自由电子定向移动的平均速率相同 C．两棒内的电场强度不同，细棒内场强 E1 大于粗棒内 场强 E2 D．细棒的电压 U1 大于粗棒的电压 U 3. 一个标有“220V 60W”的白炽灯炮，加上的电压 U 由零逐渐增大到 220V，在此过程中， 电压(U)和电流(I)的关系可用图线表示．图中给出的四个图线中，肯定不符合实际 的是 （ ） 4. 如图所示，额定电压为 110V 的两盏电灯，额定功率分别为 ＝100W， ＝ 25W．把它们接到 220V 的电路上，欲使它们都能正常发光且耗电最少，应采用 的接法是（ ） AP BP U1 U2 I2I1 U A 　 　 　 　 　 　 　 　 B 　 　 　 　 　 　 C　　　　　　　 D 5、用伏安法测某一电阻时，如果采用如图 4 所示的甲电 路，测量值为 R1 ，如果采用乙电路，测量值为 R2 ，那么 R1 、R2 与真实值 R 之间满足关系（ ） A、R1＞R＞R2 B、R＞R1＞R2 C、R1＜R＜R2 D、R＜R1＜R2 6、关于电功和电热的计算，下列说法正确的是（ ） A、如果是纯电阻电路，电功可用公式 W = UIt 计算，也可用公式 W = I2Rt 计算 B、如果是纯电阻电路，电热可用公式 W = I2Rt 计算，但不能用公式 W = UIt 计 算 C、如果不是纯电阻电路，电功只能用公式 W = I2Rt 计算 D、如果不是纯电阻电路，电热可用公式 W = I2Rt 计算，也可用公式 W = UIt 计 算 7. 如图所示当可变电阻 R 的滑片向 b 端移动时，通过 电阻 R1、R2、R3 的电流强度 I1、I2、I3 的变化情况是 A．I1 变大，I2 ，I3 变小 B．I1，I2 变大，I3 变小 C．I1 变小，I2 ，I3 变大 D．I1、I2 变小，I3 变大 8. 铅蓄电池的电动势为 2 V，这表示（ ） A．电路中每通过 1C 电荷量，电源把 2 J 的化学能转变为电能 B．蓄电池两极间的电压为 2V C．蓄电池在 1 s 内将 2 J 的化学能转变成电 能 D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为 1.5 V）的大 9、某学生在研究串联电路电压特点时，接成如图所示电路，接通 K 后，他将高内阻 的电压表并联在 A、C 两点间时，电压表读数为 U；当并联 在 A、B 两点间时，电压表读数也为 U；当并联在 B、C 两点 间时，电压表读数为零，则出现此种情况的原因可能是 （ ）（R1 、R2 阻值相差不大） A．AB 段断路 B．BC 段断路 C．AB 段短路 D．BC 段短路 10、加在某台电动机上的电压是 U（V），电动机消耗的电功率为 P（W），电动机线圈 的电阻为 R（Ω），则电动机线圈上消耗的热功率为（ ） A． B． C． D． 11、如图所示，甲、乙为两个独立电源的路端电压与通过它们的电流 I 的关系图象，下列说法中正确的是（ ） A．路端电压都为 U0 时，它们的外电阻相等， B．电流都是 I0 时，两电源的内电压相等 C．电源甲的电动势大于电源乙的电动势 D．电源甲的内阻小于电源乙的内阻 12、在如图所示的逻辑电路中，当 A 端输入电信号 “1”、B 端输入电信号“0”时，则在 C 和 D 端 输出的电信号分别为　 A 1 和 0 B 0 和 1 C 1 和 1 D 0 和 0 13、在使用多用电表测电阻时，一同学选用“×10  ”挡，调整欧姆零点后测 量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判 P R U 2 2 2 U RP 2 2 U RPP − 断和做法正确的是（ ） A．换用“×1  ”挡，直接测量 B．换用“×100  ”挡，直 接测量 C．换用“×1  ”挡，重新调整欧姆零点后测量 D．换用“×100  ”挡，重新调整欧姆零点后测量 14、如图，是一火警报警电路的示意图。其中 R3 为用某 种材料制成的传感器，这种材料的电阻率随温度的升高 而增大。值班室的显示器为电路中的电流表，电源两极 之间接一报警器。当传感器 R3 所在处出现火情时，显 示器的电流 I、报警器两端的电压 U 的变化情况是 （ ） A．I 变大，U 变小 B．I 变小，U 变大 C．I 变小，U 变小 D．I 变大，U 变大 二、实验探究题(14 分 15 题每空 2 分，16 题每空 2 分，图每个 4 分) 15． 16、有一待测的电阻器 Rx，其阻值约在 40～50Ω之间，实验室准备用来测量该电阻 值的实验器材有： 电压表 V(量程 0～10 V，内电阻约 20 kΩ) ; 电流表 A,（量程 0～500 mA，内电阻约 20Ω); E A r R1 R2 R3 报 警 器 电流表 A,（量程 0～300 mA，内电阻约 4Ω) ; 滑动变阻器 R,（最大阻值为 10Ω,额定电流为 2 A) ; 滑动变阻器 R2（最大阻值为 250Ω，额定电流为 0.1 A); 直流电源 E（电动势为 9V，内电阻约为 0. 5Ω); 开关及若干导线． 实验要求电表读数从零开始变化，并能多测出几组电流、电压值，以便画出 I－ U 图线． (1)电流表应选用 ．(2）滑动变阻器选用 （选填器材代号）). (3) 请在如图甲所示的方框内画出实验电路图，并将图乙中器材连成符合要求的电路． 三、计算题：本题共 4 小题，共 44 分。解答时请写出必要的文字说明、方程式和重 要的演算步骤。只写出最后答案不得分。有数值计算的题，答案必须明确写出数值 和单位。） 17、如图所示，AB两端接直流稳压电源，UAB＝100 V，R0＝40 Ω，滑动变阻器总电阻 R＝20 Ω，当滑动片处于变阻器中点时，C、D两端电压UCD为多少？通过电阻R0的电 流为多少？ 18、如图所示，电源电动势 E=12V，外电路电阻 R 1=10Ω，电 动机绕组的电阻 R0=1Ω，开关 S1 始终闭合．当开关 S2 断 R R0A B C D ME r R1 S2 S1 开时，电阻 R1 的电功率为 10W；当开关 S2 闭合时，电阻 R1 的电功率为 6.4W， 求：①电源的内电阻；②当开关 S2 闭合时，流过电源的电流和电动机的输出功 率． 19、如图所示，当 S1 闭合时，伏特表示数为 1V；当 S1 断开时，伏特表示数为 0.8V。求电源电动势和内阻。已 知：R1=2Ω，R2=R3=4Ω。 20. 如图所示，E=10V，R1=4Ω， R2=6Ω，C=30μF，电池内阻可忽略. （1）闭合开关 S，求稳定后通过 R1 的电流. （2）然后将开关 S 断开，求这以后通过 R1 的电量. V S R3 R2 R1 S1 题 16 图 E R2R1 C S
