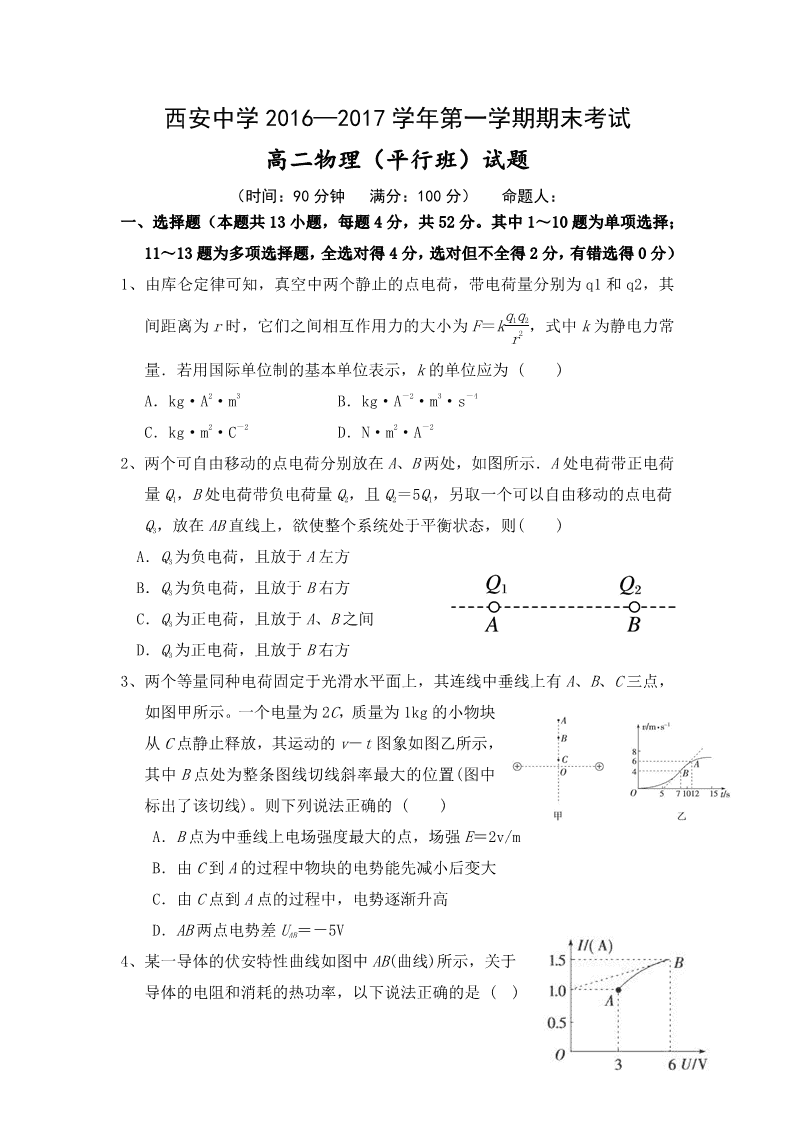

西安中学 2016—2017 学年第一学期期末考试 高二物理（平行班）试题 （时间：90 分钟 满分：100 分） 命题人： 一、选择题（本题共 13 小题，每题 4 分，共 52 分。其中 1～10 题为单项选择； 11～13 题为多项选择题，全选对得 4 分，选对但不全得 2 分，有错选得 0 分） 1、由库仑定律可知，真空中两个静止的点电荷，带电荷量分别为 q1 和 q2，其 间距离为 r 时，它们之间相互作用力的大小为 F＝kq1q2 r2 ，式中 k 为静电力常 量．若用国际单位制的基本单位表示，k 的单位应为 ( ) A．kg·A2·m3 B．kg·A－2·m3·s－4 C．kg·m2·C－2 D．N·m2·A－2 2、两个可自由移动的点电荷分别放在 A、B 两处，如图所示．A 处电荷带正电荷 量 Q1，B 处电荷带负电荷量 Q2，且 Q2＝5Q1，另取一个可以自由移动的点电荷 Q3，放在 AB 直线上，欲使整个系统处于平衡状态，则( ) A．Q3 为负电荷，且放于 A 左方 B．Q3 为负电荷，且放于 B 右方 C．Q3 为正电荷，且放于 A、B 之间 D．Q3 为正电荷，且放于 B 右方 3、两个等量同种电荷固定于光滑水平面上，其连线中垂线上有 A、B、C 三点， 如图甲所示。一个电量为 2C，质量为 1kg 的小物块 从 C 点静止释放，其运动的 v－t 图象如图乙所示， 其中 B 点处为整条图线切线斜率最大的位置(图中 标出了该切线)。则下列说法正确的 ( ) A．B 点为中垂线上电场强度最大的点，场强 E＝2v/m B．由 C 到 A 的过程中物块的电势能先减小后变大 C．由 C 点到 A 点的过程中，电势逐渐升高 D．AB 两点电势差 UAB＝－5V 4、某一导体的伏安特性曲线如图中 AB(曲线)所示，关于 导体的电阻和消耗的热功率，以下说法正确的是 ( ) A．B 点的电阻为 12Ω，功率为 7.5W B．B 点的电阻为 4Ω，功率为 9W C．导体的电阻因温度的影响改变了 1Ω D．从 A 到 B 功率变化了 3.75W 5、如图所示的电路，已知 R1＝3kΩ，R2＝2kΩ，R3＝1kΩ， I＝10mA，I1＝6mA，则 a、b 两点电势高低和通过 R2 中电 流正确的是 ( ) A．a 比 b 高，4mA B．a 比 b 高，2mA C．a 比 b 低，7mA D．a 比 b 低，4mA 6、图中 a、b、c 为三根与纸面垂直的长直导线，其横截面位于等 边三角形的 3 个顶点上，导线中通有大小相同的电流，方向如图 所示。则在三角形中心 O 点处的磁感应强度 ( ) A．方向向左 B．方向向右 C．方向向下 D．大小为零 7、图为云室中某粒子穿过铅板 P 前后的轨迹(粒子穿过铅板后电荷量、 质量不变)，室中匀强磁场的方向与轨道所在平面垂直(图中垂直于 纸面向内)，由此可知此粒子 ( ) A．一定带正电 B．一定带负电 C．不带电 D．可能带正电，也可能带负电 8、如图所示为电流天平，它的右臂挂着矩形线圈，匝数为 n，线圈的水平边长 为 L， 处于匀强磁场内，磁感应强度大小为 B、方向与线圈平面垂直。当线圈中通 过方 向如图所示的电流 I 时，调节砝码使两臂达到平衡。然后使电流反向，大小 不变。 这时为使天平两臂再达到新的平衡，则需 ( ) A．在天平右盘中增加质量 m＝nBIL g 的砝码 B．在天平右盘中增加质量 m＝2nBIL g 的砝码 C．在天平左盘中增加质量 m＝nBIL g 的砝码 D．在天平左盘中增加质量 m＝2nBIL g 的砝码 9、如图所示，A、B、C 是 3 个完全相同的灯泡，L 是一个自感系数较大的线圈(直 流 电阻可忽略不计)。则 ( ) A．S 闭合时，A 灯立即亮，然后逐渐熄灭 B．S 闭合时，B 灯立即亮，然后逐渐熄灭 C．电路接通稳定后，3 个灯亮度相同 D．电路接通稳定后，A 灯最亮，B、C 灯一样亮 10、如图所示，空间分布着宽为 L，方向垂直于纸面向里的匀强磁场．一金属线 框从 磁场左边界匀速向右通过磁场区域．规定逆时针方向为电流的正方向，则感 应 电流随位移变化的关系图（i-x）正确的是（ ） 11、一个微型吸尘器的直流电动机的额定电压为 U，额定电流为 I，线圈电阻为 R，将它接在电动势为 E，内阻为 r 的直流电源的两极间，电动机恰好能正 常工作，则 ( ) A．电动机消耗的总功率为 UI B．电动机消耗的热功率为U2 R C．电源的输出功率为 EI D．电源的效率为 1－Ir E 12、如图所示，在水平匀强电场和垂直纸面向里的匀强磁场中，有一竖直足够长 固定绝缘杆 MN，小球 P 套在杆上，已知 P 的质量为 m、电荷量为＋q，电场 强度为 E，磁感应强度为 B，P 与杆间的动摩擦因数为μ，重力 加速度为 g。小球由静止开始下滑直到稳定的过程中 ( ) A．小球的加速度一直减小 B．小球的机械能和电势能的总和保持不变 C．下滑加速度为最大加速度一半时的速度可能是 v＝2μqE－mg 2μqB D．下滑加速度为最大加速度一半时的速度可能是 v＝2μqE＋mg 2μqB 13、如图所示，螺线管匝数 n＝1000 匝，横截面积 S＝10cm2，螺线管导线电阻 r ＝1Ω，电阻 R＝4Ω，磁感应强度 B 随时间变化的图象如图所示(以向右为正 方向)，下列说法正确的是 ( ) A．通过电阻 R 的电流是交变电流 B．感应电流的大小保持不变 C．电阻 R 两端的电压为 6V D．C 点的电势为 6V 二、实验题（每空 2 分，共 20 分） 14、（1）某实验小组在 “测定金属电阻率”的实验过程中，正确操作获得金属 丝的直径以及电流表、电压表的读数如下图所示，（已知电流表选 0.6A 量程， 电压表选 3V 量程），则它们的读数值 依次是__________mm、___________A、 __________V。 （2）已知实验中所用的电流表内阻约 几欧，电压表内阻约 20kΩ，则 本实验电路应当采用右图中的 _______（填“A”或“B”），用此电 路测量的金属丝电阻比真实值偏 _____（选填“大”或“小”）。 （3）若测得电流为 I、电压为 U，金 属丝的长度为 L，直径为 d，则该金 属丝的电阻率ρ=____（用题中字母代号表示）。 15、某实验小组练习使用多用电表： （1）同学甲把多用电表的选择开关拨到欧姆档的“×10Ω”位置，并经过正确 操作， 测量某电阻时发现指针位置如图甲所示，则该同学为了得到电阻阻值，接下来 的 操作步骤应该是： ____________________________； （2）同学乙要利用毫安表和多用电表测量多用电表“×100Ω”挡（已正确调零） 对应的电源电动势和毫安表 0.6mA 量程的电阻。 ①请将图乙的实物图连接好。 ②接通开关，多用表和毫安表示数如图丙和丁所示，则毫安表内阻为 _________，电源电动势为____________； 三、计算题（8+10+10=28 分） 16、如图所示，虚线圆所围区域内有方向垂直纸面向里的匀强磁场，磁感应强度 为 B。一束电子沿圆形区域的直径方向以速度 v 射入磁场，电子束经过磁场 区后，其运动方向与原入射方向成θ角。设电子质量为 m，电荷量为 e，不计 电子之间相互作用力及所受的重力，求： (1)电子在磁场中运动轨迹的半径 R； (2)电子在磁场中运动的时间 t； (3)圆形磁场区域的半径 r。 17、一根长为 L 的丝线吊着一质量为 m、电荷量为 q 的带电小球静止在水平向右 的匀强电场中，如图示，丝线与竖直方向成 37°角，现 突然将该电场方向变为竖直向下且大小不变，不考虑因 电场的改变而带来的其他影响(重力加速度为 g)，求： (1)匀强电场的电场强度的大小； (2)小球经过最低点时受到的拉力的大小． 18、如图示，在 X 轴上方有垂直纸面向里的匀强磁场，磁感应强度为 B，在 X 轴 下方有沿 Y 轴负向的匀强电场，电场强度为 E。现在 Y 负半轴上 M 点（未画 出）有一质量为ｍ带电量绝对值为ｑ的粒子，由静止释放，经过一段时间的 运动后在第四次经过 X 轴时的位置 P 点（未画出）到 O 点的距离为 L，不计 粒子的重力，求： （1）该粒子带何种电荷？ （2）M 点到 O 点的距离？ （3）从 M 点到 P 点经历的时间？ 西安中学 2016—2017 学年第一学期期末考试 高二物理 （平行班）答案 一、选择题 题号 1 2 3 4 5 6 7 答案 B A D B C B A 题号 8 9 10 11 12 13 答案 D A B AD CD AB 二、实验题 14、 答案：（1）0.526 mm、0.420 A、2.25 V。 （2）A ，小 。 （3）ρ= 。 15、 答案： （1）选择开关拨到欧姆档的“×100Ω” 档，红黑表笔短接调零，再正确测量。 （2）① ②4000Ω，3.08V； 三、计算题 16、答案：(1)mv eB (2)mθ eB (3)mv eBtanθ 2 17、答案 (1)3mg 4q (2)49 20mg 18、答案：（1）负电荷；（2）；（3）
