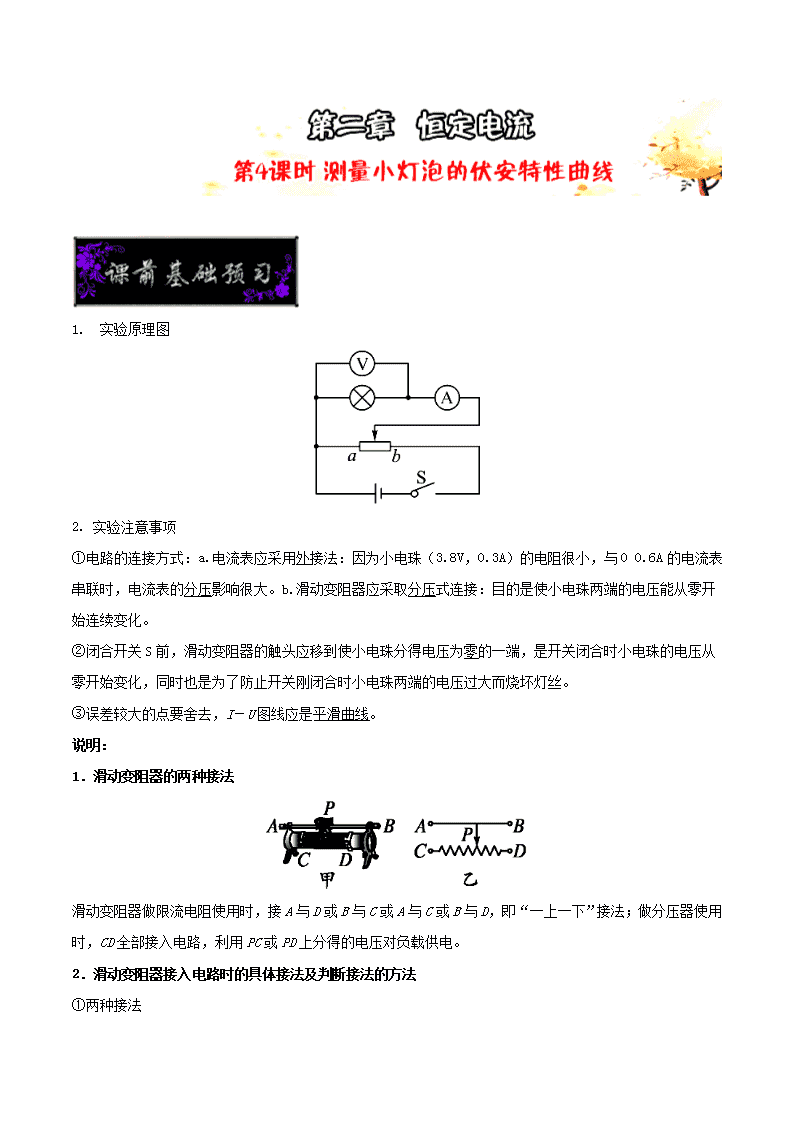

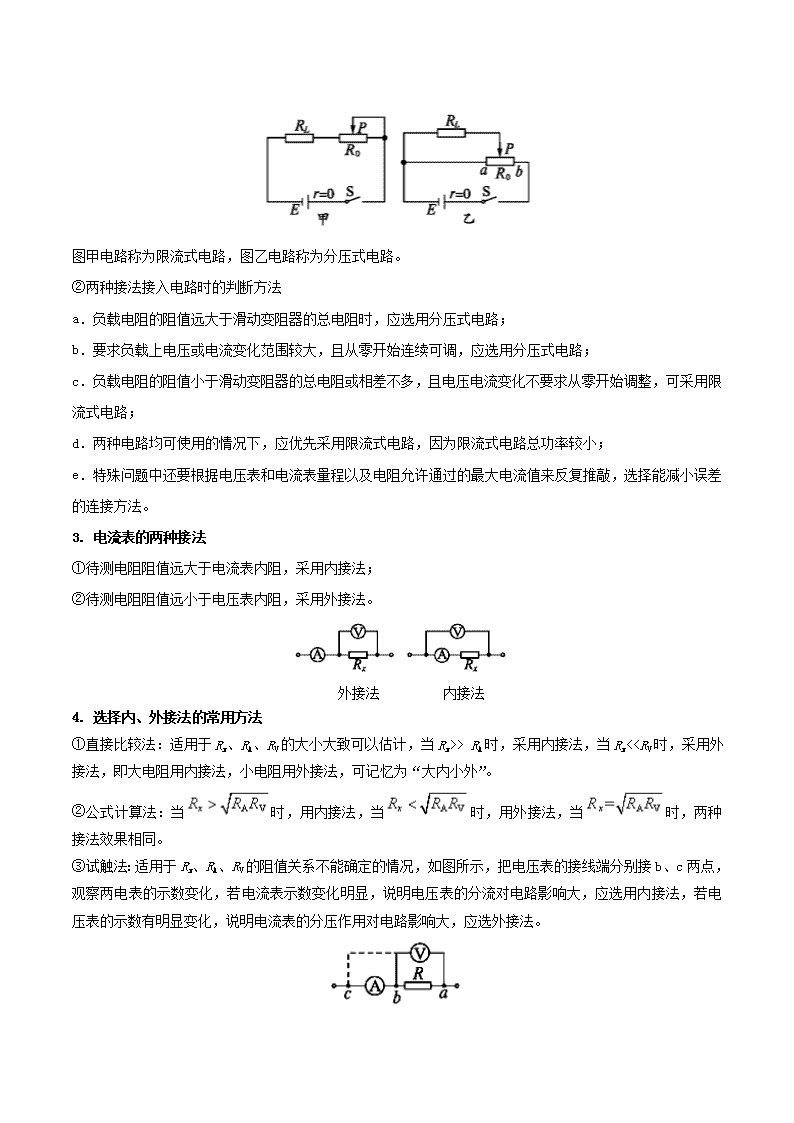

‎ ‎ ‎1. 实验原理图 ‎2. 实验注意事项 ‎①电路的连接方式：a.电流表应采用外接法：因为小电珠（3.8V，0.3A）的电阻很小，与0 0.6A的电流表串联时，电流表的分压影响很大。b.滑动变阻器应采取分压式连接：目的是使小电珠两端的电压能从零开始连续变化。‎ ‎②闭合开关S前，滑动变阻器的触头应移到使小电珠分得电压为零的一端，是开关闭合时小电珠的电压从零开始变化，同时也是为了防止开关刚闭合时小电珠两端的电压过大而烧坏灯丝。‎ ‎③误差较大的点要舍去，I－U图线应是平滑曲线。‎ 说明：‎ ‎1．滑动变阻器的两种接法 滑动变阻器做限流电阻使用时，接A与D或B与C或A与C或B与D，即“一上一下”接法；做分压器使用时，CD全部接入电路，利用PC或PD上分得的电压对负载供电。‎ ‎2．滑动变阻器接入电路时的具体接法及判断接法的方法 ‎①两种接法 图甲电路称为限流式电路，图乙电路称为分压式电路。‎ ‎②两种接法接入电路时的判断方法 ‎ a．负载电阻的阻值远大于滑动变阻器的总电阻时，应选用分压式电路；‎ b．要求负载上电压或电流变化范围较大，且从零开始连续可调，应选用分压式电路；‎ c．负载电阻的阻值小于滑动变阻器的总电阻或相差不多，且电压电流变化不要求从零开始调整，可采用限流式电路；‎ d．两种电路均可使用的情况下，应优先采用限流式电路，因为限流式电路总功率较小；‎ e．特殊问题中还要根据电压表和电流表量程以及电阻允许通过的最大电流值来反复推敲，选择能减小误差的连接方法。‎ ‎3. 电流表的两种接法 ‎①待测电阻阻值远大于电流表内阻，采用内接法；‎ ‎②待测电阻阻值远小于电压表内阻，采用外接法。‎ 外接法 内接法 ‎ ‎4. 选择内、外接法的常用方法 ‎①直接比较法：适用于Rx、RA、RV的大小大致可以估计，当Rx>> RA时，采用内接法，当Rx<
