2017-2018学年陕西省渭南市尚德中学高二上学期期中考试物理试题

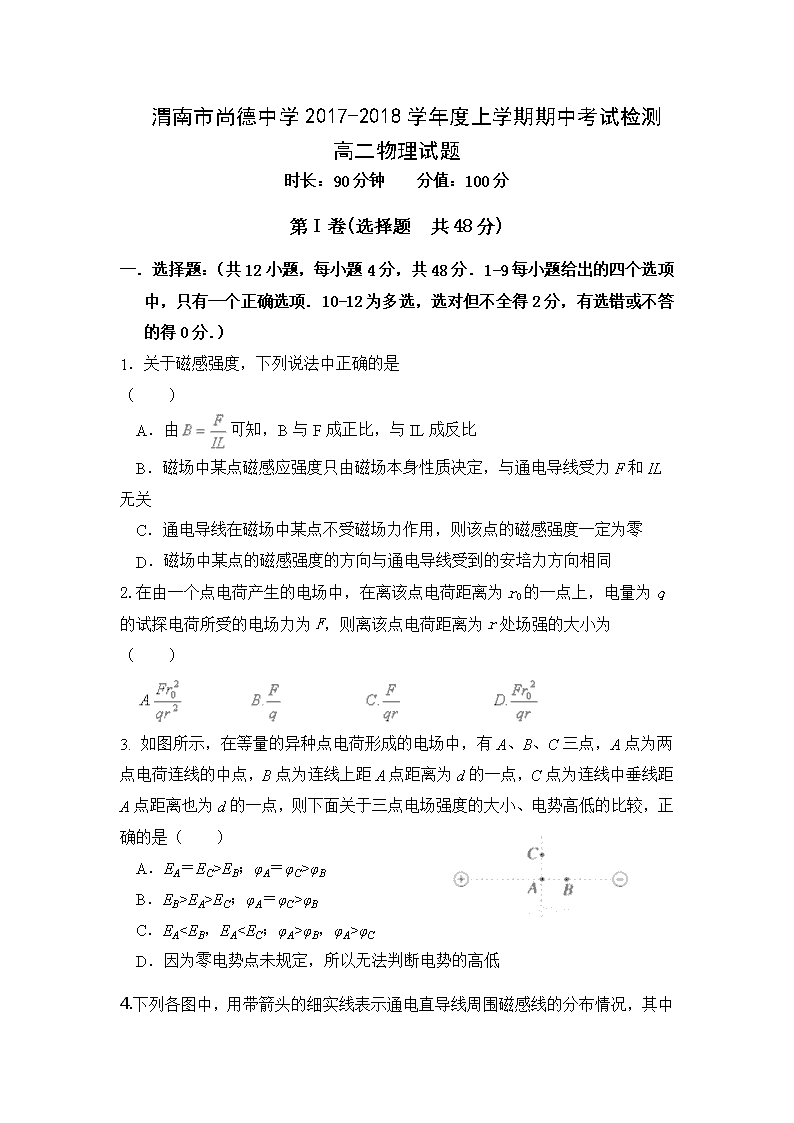

渭南市尚德中学2017-2018学年度上学期期中考试检测
高二物理试题
时长：90分钟 分值：100分
第I卷(选择题 共48分)
一．选择题：（共12小题，每小题4分，共48分．1-9每小题给出的四个选项中，只有一个正确选项．10-12为多选，选对但不全得2分，有选错或不答的得0分．）
1．关于磁感强度，下列说法中正确的是 （ ）
A．由可知，B与F成正比，与IL成反比
B．磁场中某点磁感应强度只由磁场本身性质决定，与通电导线受力F和IL无关
C．通电导线在磁场中某点不受磁场力作用，则该点的磁感强度一定为零
D．磁场中某点的磁感强度的方向与通电导线受到的安培力方向相同
2.在由一个点电荷产生的电场中，在离该点电荷距离为r0的一点上，电量为q的试探电荷所受的电场力为F，则离该点电荷距离为r处场强的大小为 （ ）
3. 如图所示，在等量的异种点电荷形成的电场中，有A、B、C三点，A点为两点电荷连线的中点，B点为连线上距A点距离为d的一点，C点为连线中垂线距A点距离也为d的一点，则下面关于三点电场强度的大小、电势高低的比较，正确的是（ ）
A．EA＝EC>EB；φA＝φC>φB
B．EB>EA>EC；φA＝φC>φB
C．EA
φB，φA>φC
D．因为零电势点未规定，所以无法判断电势的高低
4.

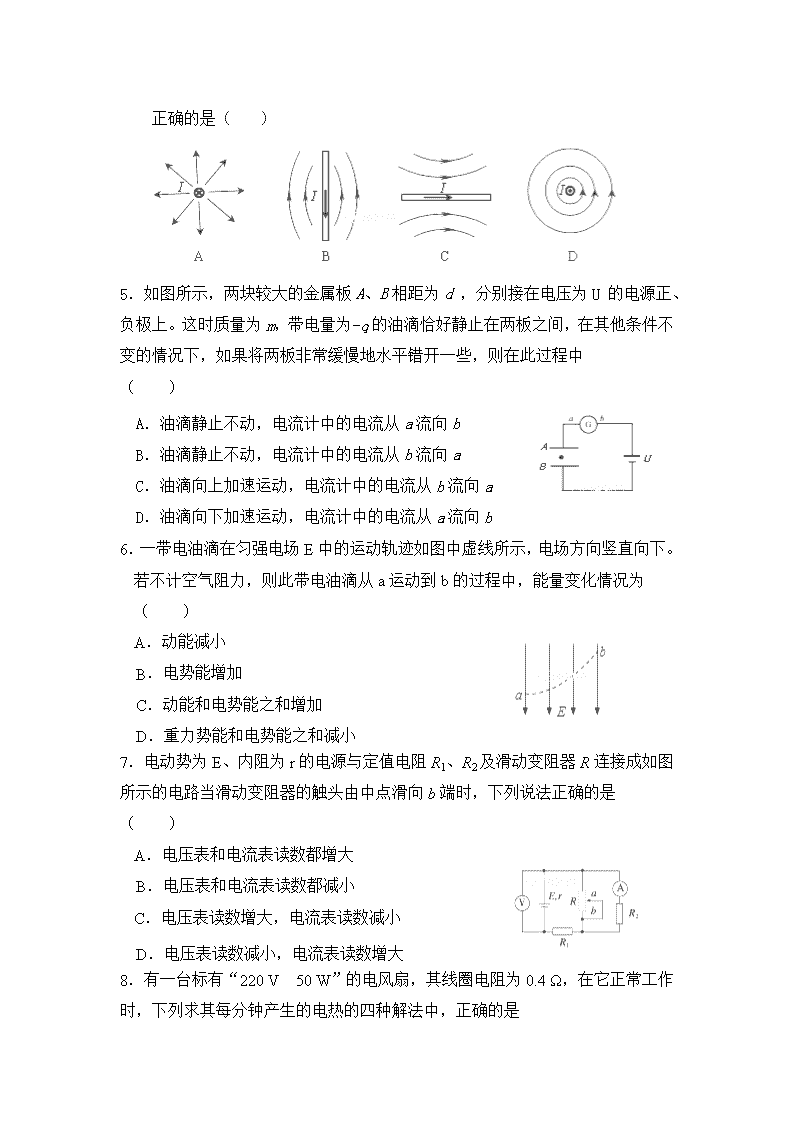

下列各图中，用带箭头的细实线表示通电直导线周围磁感线的分布情况，其中正确的是（ ）
5．如图所示，两块较大的金属板A、B相距为d ，分别接在电压为U 的电源正、负极上。这时质量为m，带电量为-q的油滴恰好静止在两板之间，在其他条件不变的情况下，如果将两板非常缓慢地水平错开一些，则在此过程中 （ ）
A．油滴静止不动，电流计中的电流从a流向b
B．油滴静止不动，电流计中的电流从b流向a
C．油滴向上加速运动，电流计中的电流从b流向a
D．油滴向下加速运动，电流计中的电流从a流向b
6．一带电油滴在匀强电场E中的运动轨迹如图中虚线所示，电场方向竖直向下。若不计空气阻力，则此带电油滴从a运动到b的过程中，能量变化情况为 （ ）
A．动能减小
B．电势能增加
C．动能和电势能之和增加
D．重力势能和电势能之和减小
7．电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路当滑动变阻器的触头由中点滑向b端时，下列说法正确的是 （ ）
A．电压表和电流表读数都增大
B．电压表和电流表读数都减小
C．电压表读数增大，电流表读数减小
D．电压表读数减小，电流表读数增大

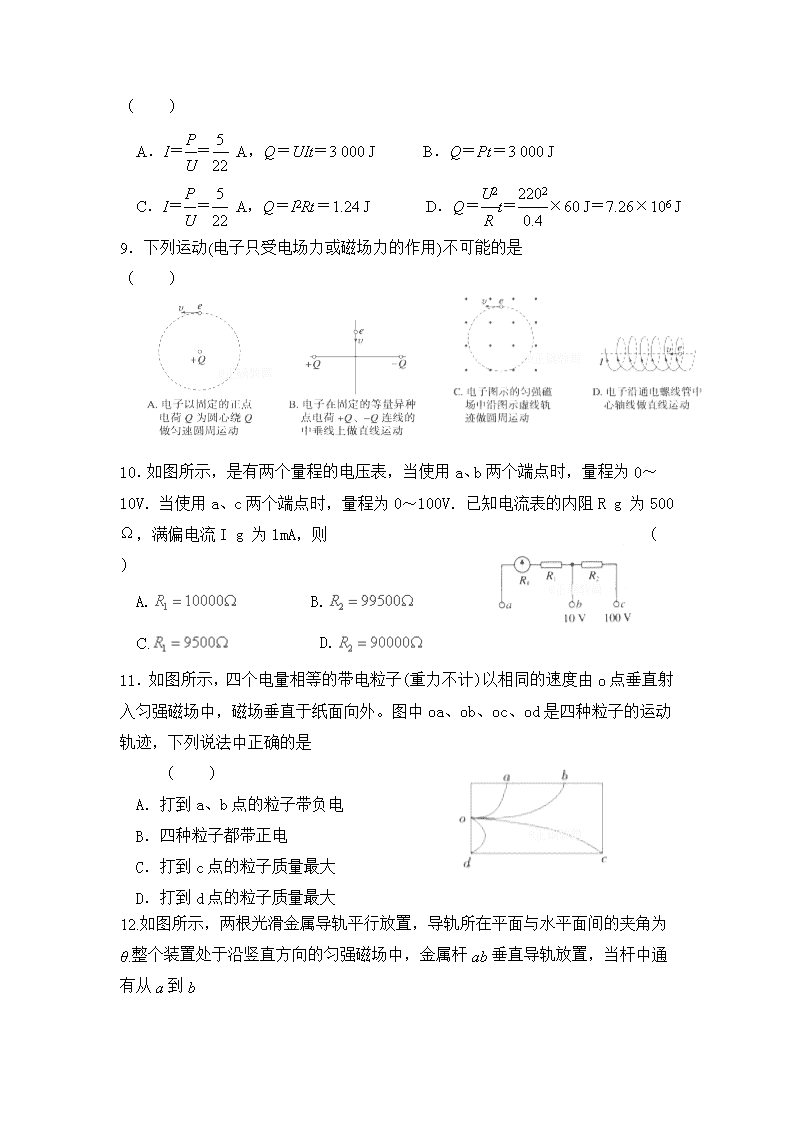

8．有一台标有“220 V 50 W”的电风扇，其线圈电阻为0.4 Ω，在它正常工作时，下列求其每分钟产生的电热的四种解法中，正确的是
（ ）
A．I＝＝ A，Q＝UIt＝3 000 J B．Q＝Pt＝3 000 J
C．I＝＝ A，Q＝I2Rt＝1.24 J D．Q＝t＝×60 J＝7.26×106 J
9．下列运动(电子只受电场力或磁场力的作用)不可能的是 （ ）
10．如图所示，是有两个量程的电压表，当使用a、b两个端点时，量程为0～10V．当使用a、c两个端点时，量程为0～100V．已知电流表的内阻R g 为500Ω，满偏电流I g 为1mA，则 （ ）
A. B.
C. D.
11．如图所示，四个电量相等的带电粒子(重力不计)以相同的速度由o点垂直射入匀强磁场中，磁场垂直于纸面向外。图中oa、ob、oc、od是四种粒子的运动轨迹，下列说法中正确的是 （ ）
A．打到a、b点的粒子带负电
B．四种粒子都带正电
C．打到c点的粒子质量最大
D．打到d点的粒子质量最大
12.如图所示，两根光滑金属导轨平行放置，导轨所在平面与水平面间的夹角为θ.整个装置处于沿竖直方向的匀强磁场中，金属杆ab垂直导轨放置，当杆中通有从a到b
的恒定电流I时，金属杆ab刚好静止．则 （ ）
A．磁场方向竖直向上
B．磁场方向竖直向下
C．ab受安培力的方向平行导轨向上
D．ab受安培力的方向水平向右
第Ⅱ卷（共52分）
二．实验与探究。（共16分，每空2分）。
13.（6分）（1）实验中用螺旋测微器测量导线直径时如图所示, 可测得导线直径为 mm。
（2）在用多用电表粗测电阻时,某同学首先选用“×100”欧姆挡，其阻值如图(甲)中指针所示，为了减小多用电表的读数误差,多用电表的选择开关应换用_________欧姆挡，重新欧姆调零后，再一次用多用电表测量该待测电阻的阻值时，其阻值如图(乙)中指针所示，则Rx的阻值大约是_________Ω；
14．（10分）用如图甲所示的电路，测定一节蓄电池的电动势和内电阻。蓄电池的电动势约为2V，内电阻很小。除蓄
电池、开关和导线外，可供使用的实验器材还有：
A．电压表（量程3V） B．电流表（量程0.6A）
C．电流表（量程3A） D．定值电阻R0（阻值4、额定功率4W）
E．滑动变阻器（阻值范围0—20、额定电流2A）
F．滑动变阻器（阻值范围0—1000、额定电流0.5A）
（1）电流表应选 ，滑动变阻器应选 （填器材前的字母代号）
（2）根据实验数据作出U—I图象如图乙所示，则蓄电池的电动势E= V，内电阻r= (r保留两位有效数字)
（3）引起该实验系统误差的主要原因是 。
三．计算题。（本题共3小题，共36分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题答案中必须明确写出数值和单位．必须填写在答题卡上指定区域的指定位置。）
15．(10分)如图12所示，电源的电动势是6 V，内阻是0.5 Ω，小电动机M的线圈电阻为0.5 Ω，限流电阻阻值R0为3 Ω，若理想电压表的示数为3 V，试求：
(1)电源的功率和电源的输出功率；
(2)电动机消耗的功率和电动机输出的机械功率
16．（12分）如图所示，通电导体棒AC静止于水平导轨上，棒的质量为m长为L，通过的电流强度为I，匀强磁场的磁感强度B的方向与导轨平面成θ角，求导轨受到AC棒的压力和摩擦力各为多大？
17．（14分）如图所示为一真空示波管，电子从灯丝K发出（初速度不计），经灯丝与A板间的加速电压U1加速，从A板中心孔沿中心线KO射出，然后进入两块平行金属板M、N形成的偏转电场中（偏转电场可视为匀强电场），电子进入M、N间电场时的速度与电场方向垂直，电子经过电场后打在荧光屏上的P点。已知加速电压为U1，M、N两板间的电压为U2，两板间的距离为d，板长为L1，板右端到荧光屏的距离为L2，电子的质量为m，电荷量为e。求：
（1）电子穿过A板时的速度大小
（2）电子从偏转电场射出时竖直方向的侧移量
（3）P点到O点的距离
高二物理答案
一． 选择题
1- --5.B A B D A 6---9.D A C B 10.CD 11.AC 12.AD
二. 实验与探究.
13 （1） 0.855mm---0.860mm都对 （2） x10 90
14. (1) B E (2) 2.10 0.20 (3) 电压表的分流作用（意思对就行）
二． 计算。
15.
16. N=mg-BILcosθ f=BILsinθ
17.解：（1）设电子经电压U1加速后的速度为v0，根据动能定理得：
eU1=，解得：
（2）电子以速度v0进入偏转电场后，垂直于电场方向作匀速直线运动，沿电场方向作初速度为零的匀加速直线运动。设偏转电场的电场强度为E，电子在偏转电场运动的时间为t1，电子的加速度为a，离开偏转电场时相对于原运动方向的侧移量为y1，根据牛顿第二定律和运动学公式得：
F=eE，E=，F=ma，a=，t1=，y1=
解得：y1=
（3）设电子离开偏转电场时沿电场方向的速度为vy，根据运动学公式得：vy=at1=
电子离开偏转电场后作匀速直线运动，设电子离开偏转电场后打在荧光屏上所用的时间为t2，电子打到荧光屏上的侧移量为y2，如图所示
t2=，y2=vyt2
解得：y2=
P到O点的距离为y=y1+y2=
