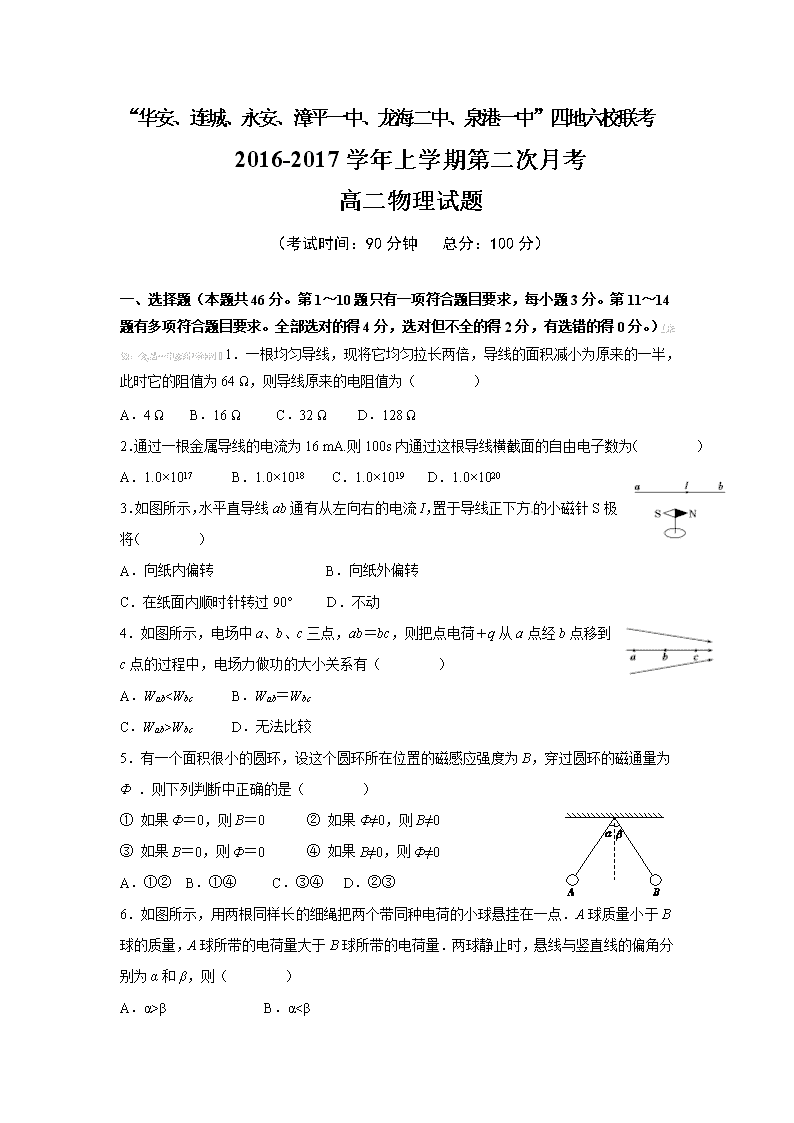

‎“华安、连城、永安、漳平一中、龙海二中、泉港一中”四地六校联考 ‎2016-2017学年上学期第二次月考 高二物理试题 ‎（考试时间：90分钟 总分：100分）‎ 一、选择题（本题共46分。第1～10题只有一项符合题目要求，每小题3分。第11～14题有多项符合题目要求。全部选对的得4分，选对但不全的得2分，有选错的得0分。）【来源：全,品…中&高*考+网】1．一根均匀导线，现将它均匀拉长两倍，导线的面积减小为原来的一半，此时它的阻值为64 Ω，则导线原来的电阻值为（ ）‎ A．4 Ω B．16 Ω C．32 Ω D．128 Ω ‎2．通过一根金属导线的电流为16 mA.则100s内通过这根导线横截面的自由电子数为（ ）‎ A．1.0×1017 B．1.0×‎1018 ‎‎ C．1.0×1019 D．1.0×1020 ‎ ‎3．如图所示，水平直导线ab通有从左向右的电流I，置于导线正下方的小磁针S极将（ ）‎ A．向纸内偏转 B．向纸外偏转 C．在纸面内顺时针转过90° D．不动 ‎4．如图所示，电场中a、b、c三点，ab＝bc，则把点电荷＋q从a点经b点移到c点的过程中，电场力做功的大小关系有（ ）‎ A．WabWbc D．无法比较 ‎5．有一个面积很小的圆环，设这个圆环所在位置的磁感应强度为B，穿过圆环的磁通量为Φ ．则下列判断中正确的是（ ）‎ ‎① 如果Φ＝0，则B＝0　 ② 如果Φ≠0，则B≠0　‎ ‎③ 如果B＝0，则Φ＝0　 ④ 如果B≠0，则Φ≠0‎ A．①② B．①④ C．③④ D．②③‎ ‎6．如图所示，用两根同样长的细绳把两个带同种电荷的小球悬挂在一点．A球质量小于B球的质量，A球所带的电荷量大于B球所带的电荷量．两球静止时，悬线与竖直线的偏角分别为α和β，则（ ）‎ A．α>β B．α<β ‎ C．α＝β D．无法确定【来源：全,品…中&高*考+网】‎ ‎7．如图所示的电路中，三个相同的灯泡额定功率为40 W，在不损坏灯泡的情况下，这三个灯泡消耗的总功率最大不应超过（ ）‎ A．40 W B．60 W C．80 W D．120 W ‎8．如图所示，实线为方向未知的三条电场线．a、b 两个带电量大小相等的带电粒子以相同的速度从电场中O点飞出，粒子仅在电场力作用下的运动轨迹如图中虚线所示，则在开始运动的一小段时间内，以下说法正确的是（ ）‎ A．a粒子受到的电场力较大，b粒子受到的电场力较小 B．a粒子一定带正电，b粒子一定带负电 C．a粒子的速度将增大，b粒子的速度将增大 D．a粒子的电势能增大、b粒子的电势能减小 ‎9．用控制变量法，可以研究影响平行板电容器电容的因素(如图所示)．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ ．实验中，极板所带电荷量不变，若（ ）‎ A．保持d不变，减小S，则θ不变 B．保持d不变，减小S，则θ变小 C．保持S不变，增大d，则θ变小 D．保持S不变，增大d，则θ变大 ‎10．如图所示的电路中，当变阻器R3的滑片P向a端移动过程中（ ）‎ A．电压表示数变小，电流表示数变大 B．电压表示数变大，电流表示数变小 C．电压表示数变大，电流表示数变大 D．电压表示数变小，电流表示数变小 ‎11．如图所示，甲是某电场中的一条电场线，A、B是这条电场线上的两点，若将一负电荷从A点自由释放，负电荷沿电场线从A到B运动过程中的速度－时间图象如图乙所示，比较A、B两点电势φ的高低和场强E的大小可得（ ）‎ A．φA＜φB B．φA＞φB C．EA＝EB D．EA＞EB ‎ ‎12．真空中有甲、乙两个相同的金属小球（均可视为点电荷），甲的电荷量是乙电荷量的3倍，相距为r时它们之间的静电力为F．现将甲和乙接触后置于相距为2r 的位置，则它们之间的静电力变为（ ）‎ A． B． ‎ C．F D．‎‎12F ‎13．如图所示的电路，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P向右移动，则（ ）‎ A．电容器的电容将减小 B．电容器上的电荷量将减少 C．电容器中的电场强度将增大 D．液滴将向上运动 ‎14．如图所示，电流表A1（0～‎3 A）和A2（0～‎0.6 A）是由两个相同的灵敏电流计改装而成，现将这两个电流表并联后接入电路中，闭合开关S，调节滑动变阻器，在电流表量程范围内，下列说法中正确的是（ ）‎ A．A1、A2的读数之比为1∶1‎ B．A1、A2的读数之比为5∶1‎ C．A1、A2的指针偏转角度之比为1∶1‎ D．A1、A2的指针偏转角度之比为1∶5‎ 二、填空题（共3小题，每空3分，共21分。）‎ ‎15．在“测定金属的电阻率”的实验中，用米尺测出金属丝的长度l，用伏安法测出金属丝的电阻R，用螺旋测微器测量金属丝直径时的刻度位置如图所示，然后根据电阻定律计算出该金属材料的电阻率．从图中读出金属丝的直径为___________ mm．‎ ‎16．为了测量一个“12 V、5 W”的小灯泡的不同电压下的功率．‎ 某位同学测得小灯泡的伏安特性曲线如图所示．某次测量时，电流表指针位置如图所示，电流表读数为______A，此时小灯泡的实际功率为________W．‎ ‎17．某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：‎ A．被测干电池一节 B．电流表A1：量程0～‎0.6 A，内阻r1 =0.1 Ω C．电流表A2：量程0～‎3 A，内阻r2 =0.024 Ω D．电压表V1：量程0～3 V，内阻未知 E．电压表V2：量程0～15 V，内阻未知 F．滑动变阻器：0～10 Ω，‎‎2 A G．滑动变阻器：0～100 Ω，‎‎1 A H．开关、导线若干 伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差．在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻．‎ ‎（1）在上述器材中请选择适当的器材：_______________________（填写选项前的字母）；‎ ‎（2）在图甲方框中画出相应的实验电路图（电源、开关已画出）；‎ ‎（3）根据实验中电流表和电压表的示数得到了如图乙所示的U－I图象，则在修正了实验的系统误差后，干电池的电动势E＝________V，内电阻r＝________Ω．‎ 三．计算题（共3小题，共33分，解答要写出主要的运算过程和必要的文字说明）‎ ‎18．（10分）如图所示，在匀强电场中，将一电荷量为2×10－5的负电荷由A点移到B点，其电势能增加了0.1 J，已知A、B两点间距离为‎2 cm，两点连线与电场方向成60°角，求： ‎ ‎（1）负电荷由A点移到B点过程中电场力做的功W．‎ ‎（2）A、B两点间的电势差UAB ．‎ ‎（3）该匀强电场的电场强度E的大小．‎ ‎【来源：全,品…中&高*考+网】‎ r ‎19．（12分）如图所示，M为一线圈电阻rM＝0.4 Ω的电动机，R＝24 Ω，电源电动势E＝40 V．当S断开时，电流表的示数为I1＝‎1.6 A，当开关S闭合时，电流表的示数为I2＝‎4.0 A．（不计电流表内阻）求：‎ ‎（1）电源内阻r．‎ ‎（2）开关S闭合时电源输出功率．‎ ‎（3）开关S闭合时电动机输出的功率．‎ ‎ ‎ ‎ ‎ L l ‎20．（11分）如图为一真空示波管的示意图，电子从灯丝K发出（初速度可忽略不计），经灯丝与A板间的电压加速，以v0的初速度从A板中心孔沿中心线KO进入两块平行金属板M、N形成的偏转电场中（偏转电场可视为匀强电场），电子进入M、N间电场时的速度与电场方向垂直，已知两板间的距离为d，板长为l，MN金属板右端到荧光屏间的距离为L，电子的质量为m，电荷量为e，荧光屏上边界到中点OP间距离为D．不计电子受到的重力及它们之间的相互作用力．求：‎ ‎（1）灯丝与A板间的加速电压U1 ．‎ ‎（2）若电子向上偏转，偏转电场金属板M、N的电势和大小关系如何？（不需说明，直接给出大小关系的结论即可）．‎ ‎（3）电子射出电场后到达荧光屏的P位置，M、N两板间所加电压的U2 ．‎ ‎2016-2017学年上学期第二次月考 高二物理参考答案 一、选择题（本题共14小题，第1～10题只有一项符合题目要求，每小3分。第11～14题有多项符合题目要求。全部选对的得4分，选对但不全的得2分，有选错的得0分。）【来源：全,品…中&高*考+网】1．B 2．C 3．B 4．A 5．D 6．A 7．B 8．C 9．D 10．A ‎ ‎11．AD 12．AB 13．CD 14．BC 二、填空题（共3小题，每空3分，共21分）‎ ‎15．0.680（0.679－0.681）　 16．‎0.40 A，2.4 W.‎ ‎17．（1）ABDFH （2）如图 （3）1.5 V　 0.9Ω 三．计算题（共3小题，共33分，解答要写出主要的运算过程和必要的文字说明）‎ ‎18．解（1）电荷由A点移到B点，其电势能增加了0.1 J，由功能关系可知：‎ 电场力做功WAB＝ －△EP ＝ －0.1 J （3分）‎ ‎（2）设A、B两点间的电势差UAB：W AB＝q·UAB （2分）‎ 代入数据，得：UAB＝5×103V （1分）‎ ‎（3）设匀强电场的电场强度E＝ （2分）【来源：全,品…中&高*考+网】‎ d＝AB·cos 60°　 （1分）‎ 代入数据，得：E＝5×105 V/m. （1分）‎ ‎19．解　（1）当S断开时E＝I1(R＋r) （2分）‎ 代入数据得r＝1 Ω （1分）‎ ‎（2）当开关S闭合时，路端电压为U2，U2＝E－I2r＝36 V （2分）‎ P＝I2U2＝144 W. （2分）‎ ‎（3）流过R的电流IR＝＝‎1.5 A （1分）‎ 流过电动机的电流IM＝I2－IR＝‎2.5 A （1分）‎ 电动机输出的机械功率P出＝U2IM－I2rM＝87.5 W. （3分）‎ ‎20．解（1）设加速电场的电压为U1，由动能定理可得 eU1＝mv－0 化简得U1＝ （3分）‎ ‎（2） > （2分）‎ ‎（3）偏转电压为U2，偏转位移为y，则：‎ ‎ （各1分）‎ 电子从偏转电场射出时，不论偏转电压多大，电子都像是从偏转电场的两极板间中线的中点沿直线射出一样，射出电场后电子做匀速直线运动恰好打在荧光屏的边缘上，结合图可得： （2分）‎ ‎ （1分）‎ ‎（或tan θ＝ 得出结果参照给分）‎
