一、难点形成的原因
1、对电流表、电压表的读数规则认识模糊，导致读数的有效数字错误
2、对滑动变阻器的限流、分压两种控制电路的原理把握不准，导致控制电路选用不当
3、对实验测量电路、电学仪器的选用原则把握不准，导致电路、仪器选用错误
4、对电学实验的重点内容“电阻的测量”方法无明确的归类，导致思路混乱
5、对于创新型实验设计平时缺乏对实验思想方法（如模拟法，转换法，放大法，比较法，
替代法等）进行归纳，在全新的实验情景下，找不到实验设计的原理，无法设计合理可行的
方案。受思维定势影响，缺乏对已掌握的实验原理，仪器的使用进行新情境下的迁移利用，
缺乏创新意识。
二、难点突破
1、电流表、电压表的读数规则：
电流表量程一般有两种——0.1~0.6A，0~3A；电压表量程一般有两种——0~3V，0~15V。如
图 10-1 所示：
因为同一个电流表、电压表有不同的量程，因此，对应不同的量程，每个小格所代表的电流、
电压值不相同，所以电流表、电压表的读数比较复杂，测量值的有效数字位数比较容易出错。
下面是不同表，不同量程下的读数规则：
电压表、电流表若用 0~3V、0~3A 量程，其最小刻度（精确度）分别为 0.1V、0.1A，为 10
分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。
如图所示，电压表读数为 1.88V，电流表读数为 0.83A。若指针恰好指在 2 上，则读数为 2.00V
（或 A）。
电压表若用 0~15V 量程，则其最小刻度为 0.5V，为 2 分度仪表读数，所读数值小数点后只
能有一位小数，也必须有一位小数。
如图所示，若指针指在整刻度线上，如指在 10 上应读做 10.0V，指在紧靠 10 刻度线右
侧的刻度线上（即表盘上的第 21 条小刻度线）读数为 10.5V，若指在这两条刻度线间的中
间某个位置，则可根据指针靠近两刻度线的程度，分别读做 10.1V，或 10.2V，或 10.3V，
或 10.4V，即使是指在正中央，也不能读做 10.25V，若这样，则会出现两位不准确的数，即
小数点后的 2 和 5，不符合读数规则，如上图中所示，读数应为 9.3V。
电流表若用 0-0.6A 量程，则其最小刻度为 0.02A，为 5 分度仪表读数，其读数规则与 0—15V
电压表相似，所读数值小数点后只能有两位小数，也必须有两位小数。
如上图所示，电流表读数为 0.17A，若指针指在第 11 条刻度线上，则读数为 0.22A，指
在第 10 条刻度线上，读数为 0.20A，指在第 12 条刻度线上，读数为 0.24A。
2、滑动变阻器应用分析
图 10-1
滑动变阻器是电学实验中常用的仪器，近几年高考电学设计性实验命题对其应用多次直接或
渗透考查.如何选择滑动变阻器的接法设计控制电路仍是历届考生应考的难点.

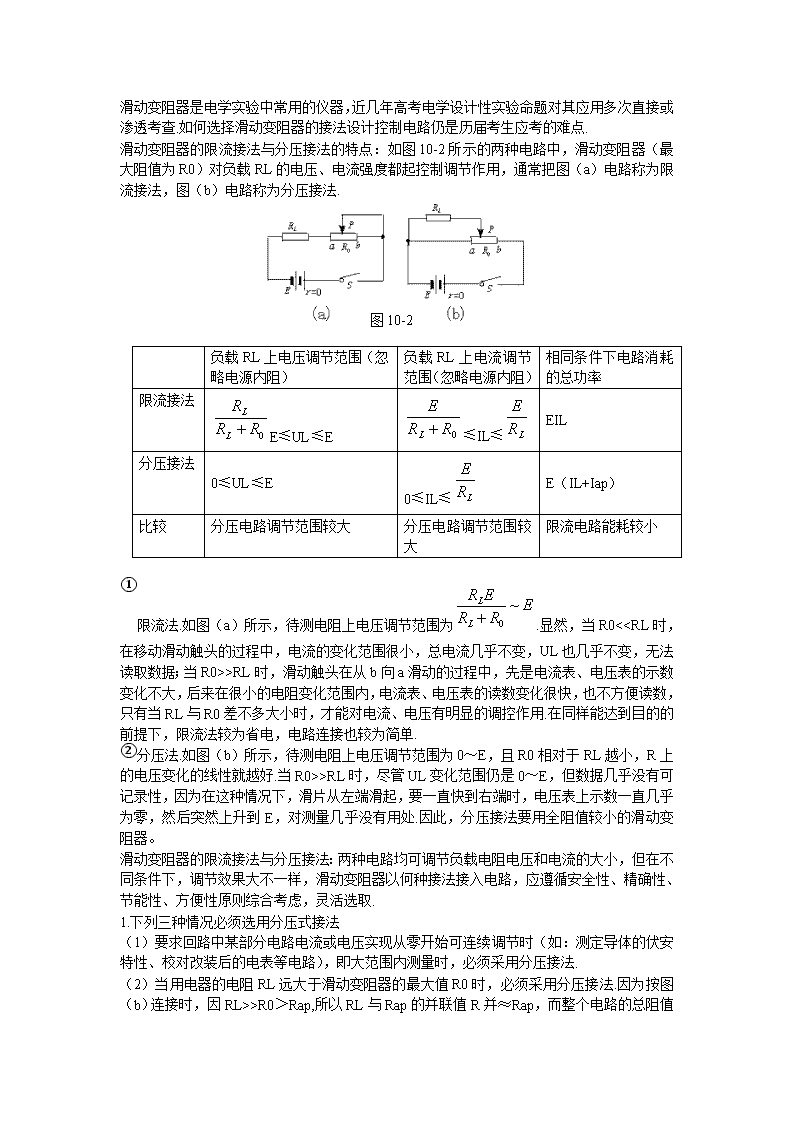

滑动变阻器的限流接法与分压接法的特点：如图 10-2 所示的两种电路中，滑动变阻器（最
大阻值为 R0）对负载 RL 的电压、电流强度都起控制调节作用，通常把图（a）电路称为限
流接法，图（b）电路称为分压接法.
负载 RL 上电压调节范围（忽
略电源内阻）
负载 RL 上电流调节
范围（忽略电源内阻）
相同条件下电路消耗
的总功率
限流接法
0RR
R
L
L
E≤UL≤E 0RR
E
L ≤IL≤ LR
E
EIL
分压接法
0≤UL≤E
0≤IL≤ LR
E
E（IL+Iap）
比较 分压电路调节范围较大 分压电路调节范围较
大
限流电路能耗较小
①限流法.如图（a）所示，待测电阻上电压调节范围为 0
~L
L
R E ER R .显然，当 R0<
>RL 时，滑动触头在从 b 向 a 滑动的过程中，先是电流表、电压表的示数
变化不大，后来在很小的电阻变化范围内，电流表、电压表的读数变化很快，也不方便读数，
只有当 RL 与 R0 差不多大小时，才能对电流、电压有明显的调控作用.在同样能达到目的的
前提下，限流法较为省电，电路连接也较为简单.
②分压法.如图（b）所示，待测电阻上电压调节范围为 0～E，且 R0 相对于 RL 越小，R 上
的电压变化的线性就越好.当 R0>>RL 时，尽管 UL 变化范围仍是 0～E，但数据几乎没有可
记录性，因为在这种情况下，滑片从左端滑起，要一直快到右端时，电压表上示数一直几乎
为零，然后突然上升到 E，对测量几乎没有用处.因此，分压接法要用全阻值较小的滑动变
阻器。
滑动变阻器的限流接法与分压接法：两种电路均可调节负载电阻电压和电流的大小，但在不
同条件下，调节效果大不一样，滑动变阻器以何种接法接入电路，应遵循安全性、精确性、
节能性、方便性原则综合考虑，灵活选取.
1.下列三种情况必须选用分压式接法
（1）要求回路中某部分电路电流或电压实现从零开始可连续调节时（如：测定导体的伏安
特性、校对改装后的电表等电路），即大范围内测量时，必须采用分压接法.
（2）当用电器的电阻 RL 远大于滑动变阻器的最大值 R0 时，必须采用分压接法.因为按图
（b）连接时，因 RL>>R0＞Rap,所以 RL 与 Rap 的并联值 R 并≈Rap，而整个电路的总阻值
图 10-2
约为 R0，那么 RL 两端电压 UL=IR 并= 0R
U
·Rap，显然 UL∝Rap,且 Rap 越小，这种线性
关系越好，电表的变化越平稳均匀，越便于观察和操作.
（3）若采用限流接法，电路中实际电压（或电流）的最小值仍超过 RL 的额定值时，只能
采用分压接法.
2.下列情况可选用限流式接法
（1）测量时对电路中的电流或电压没有要求从零开始连续调节，只是小范围内测量，且 RL
与 R0 相差不大或 RL 略小于 R0，采用限流式接法.
（2）电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用
限流式接法.
（3）没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，可考虑安装简便和
节能因素优先采用限流式接法.

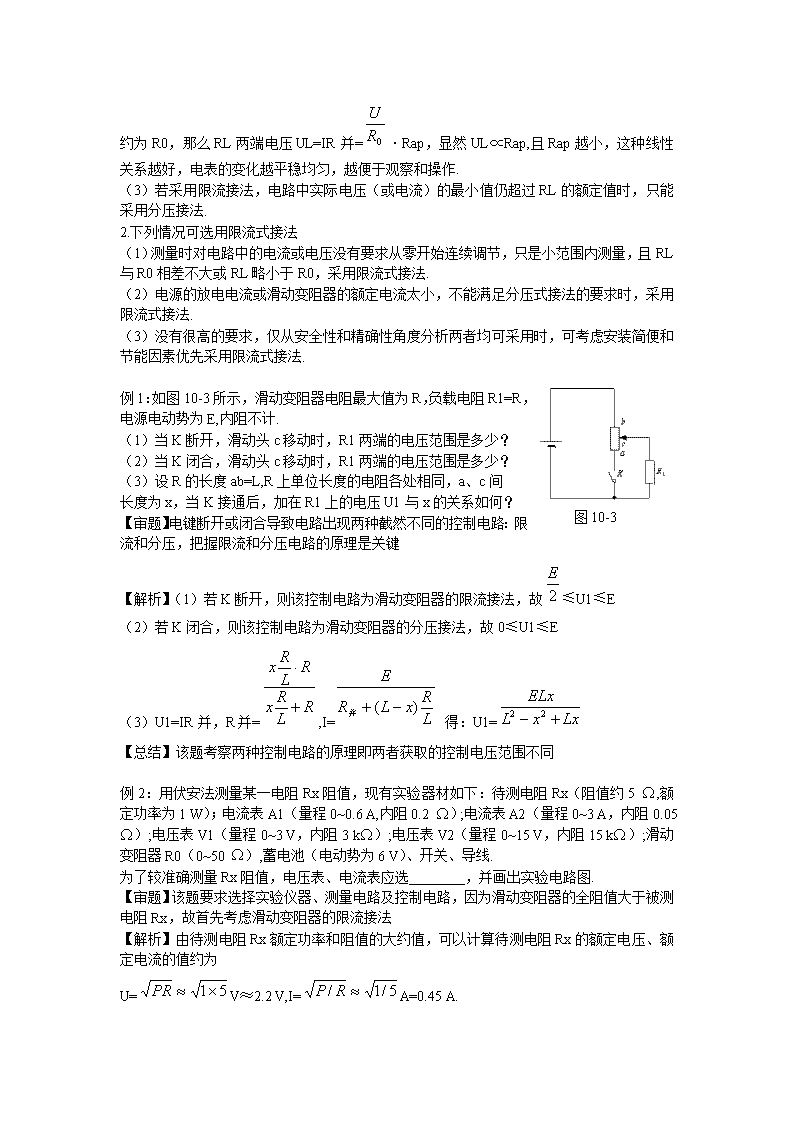

例 1：如图 10-3 所示，滑动变阻器电阻最大值为 R，负载电阻 R1=R，
电源电动势为 E,内阻不计.
（1）当 K 断开，滑动头 c 移动时，R1 两端的电压范围是多少？
（2）当 K 闭合，滑动头 c 移动时，R1 两端的电压范围是多少？
（3）设 R 的长度 ab=L,R 上单位长度的电阻各处相同，a、c 间
长度为 x，当 K 接通后，加在 R1 上的电压 U1 与 x 的关系如何？
【审题】电键断开或闭合导致电路出现两种截然不同的控制电路：
限流和分压，把握限流和分压电路的原理是关键
【解析】（1）若 K 断开，则该控制电路为滑动变阻器的限流接法，故 2
E
≤U1≤E
（2）若 K 闭合，则该控制电路为滑动变阻器的分压接法，故 0≤U1≤E
（3）U1=IR 并，R 并=
RL
Rx
RL
Rx
,I= L
RxLR
E
)( 并
得：U1= LxxL
ELx
22
【总结】该题考察两种控制电路的原理即两者获取的控制电压范围不同
例 2：用伏安法测量某一电阻 Rx 阻值，现有实验器材如下：待测电阻 Rx（阻值约 5 Ω,额
定功率为 1 W）；电流表 A1（量程 0~0.6 A,内阻 0.2 Ω）;电流表 A2（量程 0~3 A，内阻 0.05
Ω）;电压表 V1（量程 0~3 V，内阻 3 kΩ）;电压表 V2（量程 0~15 V，内阻 15 kΩ）;滑动
变阻器 R0（0~50 Ω）,蓄电池（电动势为 6 V）、开关、导线.
为了较准确测量 Rx 阻值，电压表、电流表应选________，并画出实验电路图.
【审题】该题要求选择实验仪器、测量电路及控制电路，因为滑动变阻器的全阻值大于被测
电阻 Rx，故首先考虑滑动变阻器的限流接法
【解析】由待测电阻 Rx 额定功率和阻值的大约值，可以计算待测电阻 Rx 的额定电压、额
定电流的值约为
U= 51PR V≈2.2 V,I= 5/1/ RP A=0.45 A.
图 10-3
图 10-5
则电流表应选 A1，电压表应选 V1.
又因 30002.0 VA RR =24.5 Ω＞Rx，则电流表必须外接.
因为滑动变阻器的全阻值大于被测电阻 Rx，故首先考虑滑动变阻器的限流接法，若用限流
接法，则被测电阻 Rx 上的最小电流为 Imin= 505
6
RE
E
x =0.11
A＜I 额，因该实验没有对电流、电压的调节范围未作特殊要求，故
用限流电路.电路如图 10-4 所示.
【总结】滑动变阻器全阻值相对待测电阻较大，用分压接法不便于
调节，故限流接法是首选，只要能保证安全且有一定的调节范围即
可。
例 3：用伏安法测量一个定值电阻的器材规格如下：待测电阻 Rx（约 100 Ω）;直流电流表
（量程 0~10 mA、内阻 50 Ω）;直流电压表（量程 0~3 V、内阻 5 kΩ）;直流电源（输出电压
4 V、内阻不计）；滑动变阻器（0~15 Ω、允许最大电流 1 A）；开关 1 个，导线若干.根据器
材的规格和实验要求画出实验电路图.
【审题】本题只需要判断测量电路、控制电路的接法，各仪器的量程和电阻都已经给出，只
需计算两种接法哪种合适。
【解析】用伏安法测量电阻有两种连接方式，即电流表的内接法和外接法，由于 Rx＜
vA RR ，故电流表应采用外接法.在控制电路中，若采用变阻器的限流接法，当滑动变阻器
阻值调至最大，通过负载的电流最小，Imin= xA RRR
E
=24 mA＞10 mA,此时电流仍超过
电流表的量程，故滑动变阻器必须采用分压接法.如图 10-5 所示.
【总结】任一种控制电路必须能保证电路的安全，这是电学实验的首要原则 ，限流接法虽
然简洁方便，但必须要能够控制电路不超过电流的额定值，同时，能够保证可获取一定的电
压、电流范围，该题中，即便控制电流最小值不超过电流表的量程，因滑动变阻器全阻值相
对电路其它电阻过小，电流、电压变化范围太小，仍不能用限流接法。
3、实验电路和电学仪器的选择
（1）电路的选择
①安培表内、外接电路的选择
由于电压表的分流作用和电流表的分压作用，造成表的示数与通过负载的电压或电流真实值
之间产生误差，为减小此系统误差，应慎重选择电流表的内外接法，选择方法如下：
1、直接比较法：
图 10-4
当待测电阻阻值 Rx<>RA 时，安培表分压很小，选择安培表内接电路。
2、临界值计算比较法：
当待测电阻阻值与电压表、电流表的阻值相差不多时，如何确定被测电阻 R 是较大还是较
小呢？我们要计算两种接法的相对误差，可用 R
RV
与 AR
R
相比较.
当 A
V
R
R
R
R
即 AV RRR 时，宜采用电流表外接法；
当 A
V
R
R
R
R
即 AV RRR 时，宜采用电流表内接法；
而 AV RRR 时，电流表内外接法效果是一样的.此时的被测电阻值 R 我们称为临界电阻。
3、测试判断法（试触法）
若 Rx、RA、RV 的大小关系事先没有给定，可借助试触法确定内、外接法.具体做法是:
如图 10-6 所示组成电路，其中电流表事先已经接好，拿电压表的一个接线柱去分别试触 M、
N 两点，观察先后两次试触时两电表的示数变化情况。
如果电流表的示数变化比电压表示数变化明显(即 U
U
I
I
)，说明接 M 点时电压表分流作
用引起的误差大于接 N 点时电流表分压作用引起的误差，这时应采用内接法(即电压表接 N
点)。
如果电压表的示数变化比电流表示数变化明显(即 U
U
I
I
)，说明接 N 点时电流表分压作
用引起的误差大于接 M 点时电压表分流作用引起的误差，这时
应采用外接法(即电压表接 M 点).
（口决：“内字中间有个大，大内偏大，小外偏小”，即内接法适合测大电阻且系统误差偏大，
即测量值大于真实值，外接法适合测小电阻且系统误差偏小，即测量值小于真实值，）
②控制电路（即滑动变阻器的接法）的选择，见难点 2
（2）电路实验器材和量程的选择，应考虑以下几点：
①电路工作的安全性，即不会出现电表和其它实验器材因过载毁坏现象。
②能否满足实验要求（常常要考虑便于多次测量求平均值）。
③选择器材的一般思路是：首先确定实验条件，然后按电源—电压表—电流表—变阻器顺序
依次选择。根据不使电表受损和尽量减少误差的原则选择电表.首先保证流过电流表的电流
和加在电压表上的电压均不超过使用量程，然后合理选择量程，务必使指针有较大偏转（一
图 10-6
般取满偏度的 3
2
左右），以减少测读误差.根据电路中可能出现的电流或电压范围需选择滑动
变阻器，注意流过滑动变阻器的电流不超过它的额定值，对大阻值的变阻器，如果是滑动头
稍有移动，使电流、电压有很大变化的，不宜采用.应根据实验的基本要求来选择仪器，对
于这种情况，只有熟悉实验原理，才能作出恰当的选择.总之，最优选择的原则是：
方法误差尽可能小.
b、实现较大范围的灵敏调节.
c、在大功率装置（电路）中尽可能节省能量；在小功率电路里，在不超过用电器额定值的
前提下，适当提高电流、电压值，以提高测试的准确度.
根据以上原则，电学仪器的选择有如下建议：
1、电源的选择：选择直流电源，应根据用电器的需要来确定，一般考虑用电器所需的电压、
电路中的电流、电源电动势和允许电流等.在不超过待测器材所允许的最大电压值的情况下，
选择电动势较大的电源（以获得更多的测量数据）。在相同电动势情况下，通常选择内电阻
较小的电源（以获得较稳定的路端电压）,测电源内阻除外。
2、电表的选择：在不超过电表量程的条件下，选择量程较小的电表（以便测量时示数能在
满刻度的 2/3 左右）。
3、滑动变阻器的选择:要由电路中所要求或可能出现的电流、电压的范围来选定变阻器，实
际流过变阻器的电流不得超过其额定值；如要通过变阻器的电阻改变来读取不同的电流、电
压值时，要注意避免变阻器滑片稍有移动电流或电压就会有很大变化的出现，也要避免出现
滑片从一头滑到另一头，电流或电压几乎没有变化的情况.
若控制电路确定为限流接法,则滑动变阻器应选用与实验电路中其它电阻的总阻值相差不大
的;若控制电路确定为分压接法，则应选用在额定电流允许的条件下阻值较小的滑动变阻器。
例 4： 图 10-7 为用伏安法测量一个定值电阻阻值的实验所需器材实物图，器材规格如下：
（1）待测电阻 Rx（约 100Ω）
（2）直流电源（输出电压 4V，内阻可不计）
（3）直流毫安表（量程 0~10mA，内阻 50Ω）
（4）直流电压表（量程 0~3V，内阻 5KΩ）
（5）滑动变阻器（阻值范围 0~15Ω，允许最大电流
1A）
（6）电键一个，导线若干条
根据器材的规格和实验要求，在实物图上连线。并用“↓”标出在闭合电键前，变阻器的
滑动触点应处的正确位置。
【审题】本题不要求选择仪器，只是对已有的仪器进行电路的选择合成，从一定程度上降低
了难度，由已知条件，待测电阻与电压表阻值相差较多，滑动变阻器阻值相对较小。
【解析】因滑动变阻器阻值小于待测电阻 Rx 的阻值，
所以滑动变阻器应选用分压接法；待测电阻与电表相比，
Rx 的阻值和电压表的阻值相差较多，所以应选用安培表
外接电路，实物连接如图 10-8 所示。滑动变阻器分压接
法时，在闭合电键前，变阻器的滑动触点应置于使负载
电压为零处，如图箭头所示。
【总结】（1）设计测量电阻的电路必须考虑两个方面，
首先要确定滑动变阻器是分压电路还是限流电路，再考
图 10-7
图 10-8
虑是安培表外接电路还是安培表内接电路。
（2）连接实物图时，应该先干路，再支路。滑动变阻器分压接法是要注意电键能控制全电
路电流，即断开电键后，电路中无电学仪器仍处于通电状态，电键对支路不起作用是滑动变
阻器分压接法时经常出现的错误。
例 5：某电压表的内阻在 20～50KΩ之间，现要测量其内阻，实验室提供下列可选用的器材:
待测电压表 V(量程 3V)，电流表 A1(量程 200μA)，电流表 A2(量程 5mA)，电流表 A3(量程
0.6A)，滑动变阻器 R(最大阻值 1kΩ)，电源 E(电源电压为 4V)，开关 S.
(1)所提供的电流表中应选用 (填字母代号).
(2)为了尽量减小误差，要求多测几组数据，试在图 10-9 方框中画出符合要求的实验电路(其
中电源和开关及连线已画出).
【审题】测量电压表的内阻，从已知条件看，需测量通过电压表的
电流，因此，需估算通过电压表的最大电流来判断所用电流表的量
程。同时，滑动变阻器的全阻值远小于电压表内阻，控制电路应采
用分压接法。
【解析】电压表的示数等于通过电压表的电流与本身内阻的乘积，
估算电路中的最大电流为
AAR
UI
V
m 150
1020
3
3
所以应选电流表 A1，与电压表串联在电路中.
滑动变阻器的电阻远小于电压表内阻.如果用滑动变阻器连成限流电路，一则它对电路的调
控作用很不明显，二则是待测电压表分得的最小电压约为
VVURR
RU
V
V 8.34
102010
1020' 33
3
大于电压表的量程，变阻器明显不能组成限流电路，这样变阻器应
作为分压器接在电路中，就不会出现上述问题，电路如图 10-10 所
示.
【总结】对于电表的选择，必须先根据已知条件估算电路中的最大
电压或电流值，以此确定选用略大于且量程最小的电表。
例 6：有一改装的电流表 A1 需要与一标准电流表 A2 进行校对，采用如图所示 10-11 的电路，
其中 E 为电源，R0 为一限流电阻，R 为一可变电阻，S 为电键，
限流电阻能够限制电路中的最大电流，使之不超出电流表的量
程过多，从而对电流表起保护作用。实验中已有的器材及其规
格如下：
蓄电池 E（电动势 6v，内阻约为 0.3Ω），
改装电流表 A1（量程 0~0.6A, 内阻约为 0.1Ω）
标准电流表 A2 ( 量程 0~0.6A~3A, 内阻不超过 0.04Ω）
实验中备有的电阻器规格如下：
A．固定电阻（阻值 8Ω，额定电流 2A）
B．固定电阻（阻值 15Ω，额定电流 2A）
图 10-9
E 图 10-10
图 10-11
C．滑动变阻器（阻值范围 0~20Ω，额定电流 2A）
D，滑动变阻器（阻值范围 0~200Ω，额定电流 2A）
已知两个表的刻度盘上都将量程均匀分为 6大格，要求从0.1A起对每条刻线一一进行核对，
为此，从备用的电阻器中，R0 应选用 ，R 应选用 。（用字母代号
填写）
【审题】本题中给出了固定限流电阻的选择，首先要明确其作用，实验要求电流范围在
0.1~0.6A 之间，即电路中仅有限流电阻时的电流要略大于 0.6A，同时要配合滑动变阻器，
保证电路中的最小电流不超过 0.1A。
【解析】已知改装表量程为 0~0.6A，要求从 0.1A 起对每条刻线进行核对，所以，电路中最
大电流不能小于 0.6A，最小电流不能大于 0.1A。电源电动势为 6v，根据欧姆定律 IR 总 ，
电路中最小总电阻不能大于 10Ω，电路中除固定电阻和滑动变阻器外，其它电阻总阻值等
于 0.44Ω，所以固定电阻 R0 应选用 A（8Ω）；又因最大总电阻不能小于 60Ω，滑动变阻器
应选用 D（200Ω）。
【总结】（1）要正确理解限流电阻的限流作用—-使电路中的电流不超过电流表的量程过多，
应理解为：在保证电流表能达到满量程的条件下，通过电流表的电流不过大。所以限流电阻
的阻值不能大于使电流表达到满偏时的阻值。
（2）注意区分限流电阻与滑动变阻器的作用，限流电阻的作用是使电路中的电流不要过小
（不小于 0.6A），而滑动变阻器的作用是使电路中的电流要达到足够小（不大于 0.1A）。
例 7：用伏安法测量某一电阻 Rx 的阻值，现有实验器材如下：
A、待测电阻 Rx（阻值大约为 5Ω，额定功率为 1W）
B、电流表 A1（0~0.6A，内阻 0.2Ω）
C、电流表 A2（0~3A，内阻 0.05Ω）
D、电压表 V1（0~3V，内阻 3KΩ）
E、电压表 V2（0~15V，内阻 15KΩ）
F、滑动变阻器 R0（0~50Ω）
G、蓄电池（电动势为 6V）
H、电键、导线为了较准确测量 Rx 的阻值，保证器材的安全，以便操作方便，电压表、电
流表应选择________，并画出实验电路图。
【审题】本题中待侧电阻的额定功率、电阻估计值已知，可估算通过电阻的电流及其两端电
压，是选择电流表、电压表量程的关键，另外，电流表的内外接法及滑动变阻器的接法也需
要计算确定。
【解析】1、确定电流表、电压表的量程。被测电阻 Rx 的额定电压、额定电流分别为
则电流表选用 A1，电压表选用 V1
2、确定电流表的内、外接法
计 算 临 界 电 阻 ，
图 10-12
RXRX，会操作不方便，因此应选择变阻器的限流接法。电
路如图 10-12 所示。
【总结】本题需要选择电流表、电压表量程以及测量电路和控制电路，解题时为避免混乱，
可分步选择，将题目分解，既明确，又不易遗漏。
4、电阻测量的方法归类
在高中电学实验中，涉及最多的问题就是电阻的测量，电阻的测量方法也比较多，最常用的
有：
（1）欧姆表测量：最直接测电阻的仪表。但是一般用欧姆表测量只能进行粗测，为下一步
的测量提供一个参考依据。用欧姆表可以测量白炽灯泡的冷电阻。
（2）替代法：替代法的测量思路是等效的思想，可以是利用电流等效、也可以是利用电压
等效。替代法测量电阻精度高，不需要计算，方法简单，但必须有可调的标准电阻（一般给
定的仪器中要有电阻箱）。
替代法是用与被测量的某一物理性质等效，从而加以替代的方法。
如图 10-13 所示。先把双刀双掷开关 S2 扳到 1，闭合 S1，调整滑动变阻器，使电流表指针
指到某一位置，记下此时的示数 I（最好为一整数）。再把开关 S2 扳到 2，调整电阻箱 R0，
使得电流表指针仍指到示数 I。读出此时电阻箱的阻值 r，则
未知电阻 Rx 的阻值等于 r。
说明：①在此实验中的等效性表现在开关换位后电流表的示
数相同，即当电阻箱的阻值为 r 时，对电路的阻碍作用与未
知电阻等效，所以未知电阻 Rx 的阻值等于 r。
②替代法是一种简捷而准确度很高的测量电阻的方法，此方
法没有系统误差，只要电阻箱和电流表的精度足够高，测量
误差就可以忽略。
（3）伏安法：伏安法的测量依据是欧姆定律（包括部分电路欧姆定律和全电路欧姆定律），
需要的基本测量仪器是电压表和电流表，当只有一个电表时，可以用标准电阻（电阻箱或给
一个定值电阻）代替；当电表的内阻已知时，根据欧姆定律 I=U/RV，电压表同时可以当电
流表使用，同样根据 U=IRA，电流表也可以当电压表用。
（4）比例法：如果有可以作为标准的已知电阻的电表，可以采用比例法测电表的电阻。用
比例法测电表内阻时，两个电流表一般是并联（据并联分流原理），两个电压表一般是串联
（据串联分压原理）。
图 10-13
所谓“比例法”是：要测量某一物体的某一物理量，可以把它与已知准确数值的标准物体进
行比较。例如，使用天平称量物体的质量，就是把被测物体与砝码进行比较，砝码就是质量
数准确的标准物体。天平的结构是等臂杠杆，因此当天平平衡时，被测物体的质量与标准物
体的质量是相等的，这就省去了进一步的计算。
有很多情况下，被测物体与标准物体的同一物理量间的关系并不是相等，而是在满足一定条
件下成某种比例的关系，这种方法又称为“比例法”。
例如，测电流表和电压表的内阻，如果有可以作为标准的已知电阻的电表，都可以使用比例
法。采用比例法测电阻的依据是：串联电路电压与电阻成正比，并联电路电流与电阻成反比。
电压表可显示电阻两端的电压值，电流表可显示电阻中通过的电流，所以测电流表内阻应把
两电流表并联，测电压表内阻应把两电压表串联，
电路图分别如图 10-14（甲）、（乙）所示。
测电流表内阻时，应调节滑动变阻器 R01，使两电
流表的指针都有较大偏转，记录下两电表的示数
I1 和 I2，根据并联电路分流原理，若已知电流表
A1 的内阻为 r1，则电流表 A2 的内阻 r2=
1
2
1 rI
I
。
测电压表内阻时，应调节滑动变阻器 R02，使两电
压表的指针都有较大偏转，记录下两电表的示数 U1 和 U2，根据串联电路分压原理，若已
知电压表 V1 的内阻 r1，则电流表 V2 的内阻 r2=
11
2 rU
U
。
以上例子中，甲图采用限流电路而乙图采用分压电路，这是由于电流表内阻都较小，若采用
分压电路，则滑动变阻器的阻值必须更小，这时电路近似于短路，是不允许的；而电压表内
阻都很大，若采用限流电路，则滑动变阻器的电阻必须更大，这在实际上行不通。
（5）半值法（半偏法）。
半值法是上面比例法的一个特例，测电流表内阻和测电压表内阻都可以用半值法，电路图如
图 10-15 所示。
甲图实验时先断开开关 S’，闭合 S，
调整滑动变阻器 R01（限流法连接），
使电流表 A 满度（即指针指满刻度
处）；再闭合 S’，调整电阻箱 R1，使
电流表 A 的指针恰好指到半满度处，
读出此时电阻箱的阻值 R，则电流表 A
的电阻 rA=R。（测量结果偏小）
乙图实验时先闭合开关 S’及 S，调整滑动变阻器 R02（分压法连接），使电压表 V 满度；
再断开 S’，调整电阻箱 R2，使电压表 V 的指针恰好指到半满度处，读出此时电阻箱的阻值
R，则电压表 V 的电阻 rV=R。（测量结果偏大）
例 8： 测量某电阻 Rx 的阻值.已知 Rx 约为 5Ω左右.下表给出可供选择器材.请画出你所设
计的实验原理图（至少 3 种），并标明所选器材的规格或代号.
备注：另有导线若干，各器材数目均只一个
图 10-14
图 10-15
【审题】该题要求至少 应用 3 种设计方案，
需要熟练掌握测电阻的 原理和方法，列出所
有 的 测电 阻 的 基本 方 法，看题目中给出的
仪器是否适合，灵活利用、变通，充分发挥题目中所给仪器的作用。
【解析】
方案一：应用伏-安法测电阻，见图 10-16.
选 R2，还是选 R1，就是出于对实验安全方面的考虑.R2 与 G
表，可改装成 3V 左右的电压表；R1 与 G 表，只能改装成 0.3V
左右电压表，这样小的电压表既不能安全实验，也不能进行精
确测量.
电流表外接而不内接，是出于对实验结果精确程度的考虑.
因为改装后的电压表内阻远大于 Rx，这样测量系统误差较小.
选 A1 表，而不选 A2 表是出于精确读数的考虑.A1、A2 诚然都能满足安全的要求，但小量
程表读数相对误差要小得多，显然这是精确原则的应用.
R3 作为控制线路的主元件，其控制电压方便与否，与 R3、Rx 值相对大小有关.当两电
阻相近时，为了线路简单、经济，控制电路适宜用限流接法，这主要是出于实验操作是否方
便的考虑.
方案二：应用全电路欧姆定律测电阻.见图 10-17.
原理：令 Rx 短路，调 R1，测得 I1 后，由全电路欧姆定律得
E=I1（r+R1+0+RA）接着去掉短路线，可得 I2，同理得
E=I2（r+R1+Rx+RA）可求 Rx.
讨论：用 R1 为何不用 R2？显然是考虑了测量方便问题，是
方便原则的应用.因为 R1 调节时能用到 0.1Ω变化，对电流调整是
有利的.图 2 设计较图 1，主要是考虑了节省器材原则，这也可以
说是经济原则的应用.
方案三：欧姆表原理测电阻，见图 10-18.
原理：先让 ab 短路，调 R1 使 A1 满偏，此时内阻为 5Ω.去
掉短路线，接通 S，测得 I，则依据欧姆表原理，RX 值为（E/I -5）
Ω
讨论：用 A1 不用 A2 或 G，主要是考虑了测量结果的精确问
题.若用 A2 改装为欧姆表，其中值电阻为 1Ω；若用 G 改装为欧姆表，其中值电阻为 10kΩ，
与待测电阻比较，测量误差太大.欧姆表特点是当测量值在其中值电阻附近时，其读数（或
测量结果）比较准确.这是精确原则的应用.且整个方案三操作上是很方便的.
【总结】本题处理过程相对复杂，但只要遵循前面所提出的各种选择方法，题目也就迎刃而
图 10-16
图 10-17
图 10-18
解了，因此说，基础知识是关键，复杂题目只是基础知识的合成。
5、高考实验设计型命题的求解策略
所谓设计性实验，是指根据现行物理大纲要求，在学生掌握的基本实验原理基础上，应用基
本测量仪器自行设计实验方案的实验，设计性实验命题的考查内容，涉及到对实验原理的再
认识和加工，实验方案的确定（包括实验器材的选择和迁移运用，实验步骤的安排 ，实验
数据的处理方法，误差的分析及对实验的总结和评价等）.
考生在应试过程的缺陷通常表现在以下几个方面：
一方面：平时缺乏对实验思想方法（如模拟法，转换法，放大法，比较法，替代法等）进行
归纳，在全新的实验情景下，找不到实验设计的原理，无法设计合理可行的方案.
另一方面：受思维定势影响，缺乏对已掌握的实验原理，仪器的使用进行新情境下的迁移利
用，缺乏创新意识.
实验设计的基本方法
1.明确目的，广泛联系
题目要求测定什么物理量，或要求验证、探索什么规律，这是实验的目的，是实验设计的出
发点.实验目的明确后，应用所学知识，广泛联系，看看该物理量或物理规律在哪些内容中
出现过，与哪些物理现象有关，与哪些物理量有直接的联系.对于测量型实验，被测量通过
什么规律需用哪些物理量来定量地表示；对于验证型实验，在相应的物理现象中，怎样的定
量关系成立，才能达到验证规律的目的；对于探索型实验，在相应的物理现象中， 涉及哪
些物理量……这些都是应首先分析的，以此来确定实验的原理.
2.选择方案，简便精确
对于同一个实验目的，都可能存在多种实验原理，进而形成多种(可供选择的)设计方案.一般
说来，依据不同的实验原理选择不同的实验方案主要遵循四条原则：
(1)科学性：设计的方案有科学的依据和正确的方式，符合物理学的基本原理.
(2)可行性：按设计方案实施时，应安全可靠不会对人身、器材造成危害；所需装置和器材
要易于置备，且成功率高.
(3)精确性：在选择方案时，应对各种可能的方案进行初步的误差分析，尽可能选用精确度
高的方案.
(4)简便、直观性：设计方案应便于实验操作，读数，便于进行数据处理，便于实验者直观、
明显地观察.
3.依据方案，选定器材
实验方案选定后，考虑该方案需要哪些装置，被测定量与哪些物理量有直接的定量关系，分
别需用什么仪器来测定，以此来确定实验所用器材.
4.拟定步骤，合理有序
实验之前，要做到心中有数：如何组装器材，哪些量先测，哪些量后测，应以正确操作和提
高效率的角度拟定一个合理而有序的实验步骤.
5.数据处理，误差分析
常用的数据处理方法(如：平均法、图象法、描迹法、比较法等)和误差分析方法(如绝对误差、
相对误差等)是应该掌握的，在设计实验时也应予以考虑.
例 9：一电阻额定功率为 0.01 W，阻值不详.用欧姆表粗测其阻值约为 40 kΩ.现有下列仪表
元件，试设计适当的电路，选择合适的元件，较精确地测定其阻值.
①电流表，量程 0～300 μA，内阻 150 Ω；
②电流表，量程 0～1000 μA，内阻 45 Ω；
③电压表，量程 0～3 V，内阻 6 kΩ；
④电压表，量程 0～15 V，内阻 30 kΩ；
⑤电压表，量程 0～50 V，内阻 100 kΩ；
⑥干电池两节，每节电动势为 1.5 V；
⑦直流稳压电源，输出电压 6 V，额定电流 3 A；
⑧直流电源，输出电压 24 V，额定电流 0.5 A；
⑨直流电源，输出电压 100 V，额定电流 0.1 A；
⑩滑动变阻器，0～50 Ω，3 W；
○11滑动变阻器，0～2 kΩ，1 W；
○12电键一只，连接导线足量.
【审题】考查综合分析能力、推理能力及实验设计的创新能力，审题过程见解析。
【解析】由于现有器材中有电流表和电压表，故初步确定用伏安法
测定此电阻的阻值.又因待测电阻为一大电阻，其估计阻值比现有电
压表的内阻大或相近，故应该采用电流表内接法.由于现有滑动变阻
器最大阻值比待测电阻小得多，因此，若用滑动变阻器调节待测电
阻的电流和电压，只能采用分压接法，如图 10-19（否则变阻器不
能实现灵敏调节）.为了确定各仪表、元件的量程和规格，首先对待
测 电 阻 的 额 定 电 压 和 电 流 作 出 估 算 ： 最 大 电 流 为 Im ＝
4000
01.0/ RP
A＝5×10－4 A＝500μA；最大电压 Um＝20 V.
由于实验中的电流和电压可以小于而不能超过待测电阻的额定电流和额定电压，现有两个电
流表内阻相近，由内阻所引起的系统误差相近，而量程 0~1000 μA 接入电路时，只能在指
针半偏转以下读数，引起的偶然误差较大，故选用量程为 0~300 μΑ的电流表.这样选用电
流表后，待测电阻上的最大实际电压约为 3×10－4×40×103 V＝12 V，故应选用量程为 15
V 的电压表，由于在如图所示的电路中，要实现变阻器在较大范围内灵敏调节，电源电压应
比待测电阻的最大实际电压高，故电源应选输出电压为 24 V 一种（其额定电流也远大于电
路中的最大实际电流，故可用）.
关于变阻器的选择，由于采用分压接法，全部电源电压加在变阻器上.若是把 0~50 Ω的变阻
器接入电路，通过它的最小电流（对应于待测电路断开）约为 24／50 A＝0.5 A，最小功率
约为 0.25×50 W＝12.5 W，远大于其额定功率；而 0~2 kΩ的变阻器接入电路，其最大电流
（对应于滑动键靠近图 13-4 中变阻器 A 端）约为并联电路总电流 0.0136 A，小于其额定电
流 0.2024 A.故应选 0~2 kΩ的变阻器.
【总结】本题处理过程相对复杂，但只要按照“仪器选择-测量电路选择-控制电路选择”这
样的顺序逐个突破，将复杂的过程逐一分解，遵循前面所提出的各种选择方法，题目也就迎
刃而解了，因此说，基础知识是关键，复杂题目只是基础知识的合成。
实验设计的基本思路
附：对电学实验中几个点的强调说明：
一、关于多用电表
明确目的 → 选择方案 → 选定器材 → 拟定步骤
数据处理
→
→ 误差分析
图 10-19
1.使用多用表时要注意什么?
(1)使用多用表的电压、电流挡.使用多用表测量电压、电流的方法，与单独使用电压表、电
流表的方法基本上是一样的，只不过在使用多用表前要根据待测量的情况(是电流还是电压?
是交流还是直流?)调整好选择开关，并调整到合适的量程上，其他如正负接线柱的选用，串
联还是并联到电路中去等，就和单独使用电压表、电流表时没什么两样了.
(2)使用多用表的欧姆挡.
①机械调零:使用前先查看指针是否指在左端电阻为无穷大的位置，如不是，则要用螺钉旋
具慢慢地调节定位螺钉使指针正确定位.
②量程选择:扳动选择开关到合适的量程上，尽可能使正式测量时指针停留在中间位置附近，
也就是要尽可能利用 中
中 RR 4~4 中这一范围内，以减少测量误差.
③欧姆调零:短接两表笔，调整欧姆档的调零旋钮，使指针指在零欧姆处，注意每改变一次
量程，就要重新调零一次.
④数据读取:数据读取时，一要注意到欧姆刻度不是均匀的，不然估读会不正确；二要注意
读得的数据还应乘以量程的倍率；三是测量电路中的某一电阻阻值时，应该先把电源切断，
再把待测电阻和其他元件断开，之后再行测量；四是要注意手不要碰到表笔的金属杆，以免
人体电阻与待测电阻并联造成误差.
⑤结束工作:测量完毕后，一定要把选择开关切换到交流高压挡或切换到"OFF"挡上，以避免
漏电或误操作.
2.欧姆表上的刻度为什么是不均匀的?刻度时有什么规律吗?
对于磁电式的电流计，其指针偏转的角度和电流成正比，改装成电流表或电压表时，表盘刻
度是均匀的；但用磁电式电流计做欧姆表的表头后，由欧姆表内部电路构造及全电路欧姆定
律可知，当两表短接和接上待测电阻 Rx 后，分别有
内R
E
RrR
EI
g
g
0 ①
xxg
x RR
E
RRrR
EI
内0 ②
由②式可知，待测电阻 Rx 与通过表头的电流 Ix 不成线性关系，这就是造成表盘刻度不均匀
的原因.
那么，怎样对欧姆表的表盘进行刻度呢?
设指针偏转满刻度的 m
n
(m≥n)时，指针所指的电阻值为 Rx，则应有
xg IIm
n
③
把①②式代人③式，整理，得
内Rn
nmRx
， ④
④式便是把表盘改为欧姆刻度的依据了.
这里顺便指出，当 Rx＝R 内时， 2
1
m
n
，此时指针指中，称此值为中值电阻，显然，中值
电阻恰好等于此时的欧姆表内阻.
3.测量时怎样正确选择欧姆表的倍率?
在实际测量时，可以通过改变倍率使指针指在 中
中 RR 4~4 的范围内，例如，开始时，如发
现指针向右偏得过多，说明原倍率选得太大，可改选倍率小一些的再试试，直到指针落在
中
中 RR 4~4 的范围内为止.
也可先估测出应该选用的倍率用来选挡，换挡时，可利用公式 Rx＝nR 指进行，关系式中
Rx 为待测电阻的阻值，n 为所选的倍率挡(如选×100，则 n＝100)，R 指则表示从表盘上直
接读得的数字.
例如欧姆表中值电阻值为 15Ω，待测电阻约为 1800Ω，要较准确地测定该电阻应选用哪一个
倍率，可题设条件知 Rx＝1800Ω，而 R 中＝15Ω，为使测量较准确，R 指宜取 18，1800＝
n×18，n＝100，所以应选×100 挡.
再如用欧姆表的×100 挡测一电阻，发现指针偏角太小，偏角太小，即 R 指太大，为使指针
指示在 R 中附近，应增大偏角，即使 R 指变小，由 Rx＝nR 指可知，n 必增大，故应选×1k
挡.
4.用欧姆表测量电阻前和换挡后，为什么一定要先进行欧姆调零?
欧姆表的表盘刻度是按照标准电动势和内阻进行设计和刻度的，实际应用时，内装电池与标
准总有差异，同时，电池用久了，E 和 r 都可能变化，这就会影响指针的偏转转角，可能指
不到指定刻度处而造成误差，所以使用前必须进行欧姆调零.
在倍率改变后，欧姆表的内阻电路就发生了相应变化，这时只有通过欧姆调零，才有可能使
测量示数与电阻值相符，故每改变一次倍率，都应重新进行调零.
二、关于用 U—I 线修正法定性分析测电源电动势和内阻的测量误差
用伏安法测量电源电动势、内电阻的学生实验中,有两种可供选择的实验电路。在两种电路
中，由于伏特表的分流和安培表的分压引起的误差是不同的，我们可以用图线修正法简洁明
快的分析两种电路引起的测量误差。
第一种测量电路：如图 10-20 和 10-21 中的 a 线，分别为测量电路和由此电路测出的数值画
出的路端电压与电流强度的关系图线。误差分析方法如下：
①根据测量电路分析误差原因：本测量电路产生误差的原因是由于伏特表
的分流使得安培表的读数 I 小于干路总电流所致。考虑伏特表的内阻 RV,
全电路的欧姆定律的方程 IrU 应修正为
/ /( )UU I rRv
……
①
②根据①式寻找图线的准确点：因电流的修正值为 UR
UI
，可见当 U=0
时，电流误差为零。因此，图线与横轴的交点 P 为准确点，不须修正。
图 10-20
图 10-21
③在图线上任选一点 Q 进行修正：如图 1—2，Q 点的纵坐标 UQ 不变，把(IQ+ U
Q
R
U
)做为 Q
点修正后的 Q/点的横坐标，连接 P 和 Q/得修正后的 U—I 图线为 b 线。.
④比较两条图线的纵截距和斜率：因图线的纵截距等于电源电动势，图线斜率的绝对值等于
电源内阻。所以， ＜ / ,r＜r/.可见电动势和内阻的测量值均小于真实值。
第二种测量电路：如图 10-22 和 10-23 中的 a 线,分别为测量电路和由此测量电路画出的路端
电压与电流强度的关系图线，误差分析方法如下：
①根据测量电路分析误差原因：本测量电路产生误差的原因是由于安培
表的分压使得伏特表的读数小于电源的路端电压所致。考虑安培表的内
阻 RA, 全 电 路 的 欧 姆 定 律 的 方 程 IrU 应 修 正 为
)( //
ARrIU ……②
②根据②式寻找图线的准确点：因电压的修正值为 AIRU ，可见当
I=0 时，电压修正值为零.所以,图线与纵轴的交点 P 准确。
③在图线上任选一点 Q 进行修正：如图 2—2，Q 点的横坐标 IQ 不变，
（UQ+IQRA）做为修正后 Q/点的纵坐标，连接 P 和 Q/得修正后的 U—
I 图线为 b 线。
④比较两条图线的纵截距和斜率：得 =
/ ，r＞r/。可见，电动势的测
量值与真实值相等，而内阻的测量值大于真值。
三、关于电路实物连线的几个易错点：
1、电键必须控制全电路
2、电表的量程和正负极
3、滑动变阻器的“两端限流、三端分压”接法，且要求在闭合电键前，必须保证限流接法
中滑动变阻器以最大电阻接入电路，分压接法中滑动变阻器输出电压端电压为零。
4、注意检查安培表的内外接法是否正确
5、导线不能接在滑动变阻器的支架或滑动头上，不能穿越用电器，不能有交叉线.
电学实验
2009 年高考题
1.（09 广东物理）某实验小组利用实验室提供的器材探究一种金属丝的电阻率。所用的器
材包括：输出为 3V 的直流稳压电源、电流表、待测金属丝、螺旋测微器（千分尺）、米尺、
图 10-22
图 10-23
电阻箱、开关和导线等。
（1）他们截取了一段金属丝，拉直后固定在绝缘的米尺上，并在金属丝上夹上一个小金属
夹，金属夹，金属夹可在金属丝上移动。请根据现有器材，设计实验电路，并连接电路实物
图 14
（2）实验的主要步骤如下：
①正确链接电路，设定电阻箱的阻值，开启电源，合上开关；
②读出电流表的示数，记录金属夹的位置；
③断开开关，_________________，合上开关，重复②的操作。
（3）该小组测得电流与金属丝接入长度关系的数据，并据此绘出了图 15 的关系图线，其斜
率为________A-1·m-1(保留三位有效数字)；图线纵轴截距与电源电动势的乘积代表了
______的电阻之和。
（4）他们使用螺旋测微器测量金属丝的直径，示数如图 16 所示。金
属丝的直径是______。图 15 中图线的斜率、电源电动势和金属丝横
截 面 积 的 乘 积 代 表 的 物 理 量 是 ________, 其 数 值 和 单 位 为
___________（保留三位有效数字）。
2.（09 江苏物理）有一根圆台状均匀质合金棒如图甲所
示，某同学猜测其电阻的大小与该合金棒的电阻率ρ、
长度 L 和两底面直径 d、D 有关。他进行了如下实验：
（1）测量该合金棒电阻的实物电路如图丙所示（相关
器材的参数已在图中标出）。该合金棒的电阻约为几个
欧姆。图中有一处连接不当的导线是__________.（用
标注在导线旁的数字表示）
（2）改正电路后，通过实验测得合金棒的电阻 R=6.72Ω.根据电阻定律计算电阻率为ρ、长
为 L、直径分别为 d 和 D 的圆柱状合金棒的电阻分别为 Rd=13.3Ω、RD=3.38Ω.他发现：在
误差允许范围内，电阻 R 满足 R2=Rd·RD，由此推断该圆台状合金棒的电阻 R=_______.
（用ρ、L、d、D 表述）
答案：（1）⑥ （2） dD
L
4
图 14 图 15
图 16
3.（2009 年北京卷）某同学通过查找资料自己动手制作了一个电池。该同学想测量一下这个
电池的电动势 E 和内电阻 r ，但是从实验室只借到一个开关、一个电阻箱（最大阻值为
9.999 ，科当标准电阻用） 一只电流表（量程 RI =0.6A,内阻 0.1gr ）和若干导线。
①请根据测定电动势 E 内电阻 r 的要求，设计图 4 中器件的连接方式，画线把它们连接起来。
②接通开关，逐次改变电阻箱的阻值 R ,
读处与 R 对应的电流表的示数 I,并作记录
当电阻箱的阻值 2.6R 时，
其对应的电流表的示数如图 5 所示。处理实验数据时
首先计算出每个电流值I 的倒数
1
I ;再制作R-
1
I 坐标图，如图6所示，图中已标注出了（
1,R I ）
的几个与测量对应的坐标点，请你将与图 5 实验数据对应的坐标点也标注在图 6 中上。
③在图 6 上把描绘出的坐标点练成图线。
④根据图 6 描绘出的图线可得出这个
电池的电动势 E= V,内电阻 r
解析：根据闭合电路欧姆定律，测量电源的电动势和内电阻，需要得到电源的路端电压和通
过电源的电流，在本实验中没有电压表，但是可以用电阻箱和电流表串联充当电压表，测量
电源的路端电压，通过电流表的电流也是通过电源的电流，所以只需要将电流表和电阻箱串
联接在电源两端即可。实物图的连接如答图 4 所示。由闭合电路欧姆定
律有：
E =I（R+r+rg），解得：
)(1
grrIER
，根据 R-1/I 图线可知：电源
的电动势等于图线的斜率，内阻为纵轴负方向的截距减去电流表的内阻。
答案： ① 见答图 4
②见答图 6
③见答图 6
④1.5（1.46~1.54）；0.3（0.25~0.35）
4.（09 安徽理科综合）Ⅰ用多用电表进行了几次测量，指针分别处于 a、b 的位置，如图所
示。若多用电表的选择开关处于下面表格中所指的档位，a 和 b 的相应读数是多少？请填在
表格中。
Ⅱ用右图所示的电路，测定一节干电池的电动势和内阻。电池的
内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一
个定值电阻 R0 起保护作用。除电池、开关和导线外，可供使用
的实验器材还有：
（a）电流表（量程 0.6A、3A）；
(b) 电压表（量程 3V、15V）
(c) 定值电阻（阻值 1 、额定功率 5W）
(d) 定值电阻（阻值 10 ，额定功率 10W）
(e) 滑动变阻器（阴值范围 0--10 、额定电流 2A）
(f) 滑动变阻器（阻值范围 0-100 、额定电流 1A）
那么
（1）要正确完成实验，电压表的量程应选择 V，电流表的量程应选择 A； R0
应选择 的定值电阻，R 应选择阻值范围是 的滑动变阻器。
（2）引起该实验系统误差的主要原因是 。
答案：I．
指针位置 选择开关所处的档位 读 数
a 直流电流 100mA 23.0mA
直流电压 2.5V 0.57V
b 电阻×100 320Ω
解析：直流电流 100mA 档读第二行“0～10”一排，最小度值为 2mA 估读到 1mA 就可以了；
直流电压 2.5V 档读第二行“0~250”一排，最小分度值为 0.05V 估读到 0.01V 就可以了；电
阻×100 档读第一行，测量值等于表盘上读数“3.2”乘以倍率“100”。
II．答案：
（1）3，0.6，1，0～10。（2）由于电压表的分流作用造成电流表读数总是比电池实际输出
电流小。
解析：由于电源是一节干电池（1.5V），所选量程为 3V 的电压表；估算电流时，考虑到干
电池的内阻一般几Ω左右，加上保护电阻，最大电流在 0.5A 左右，所以选量程为 0.6A 的电
流表；由于电池内阻很小，所以保护电阻不宜太大，否则会使得电流表、电压表取值范围小，
造成的误差大；滑动变阻器的最大阻值一般比电池内阻大几倍就好了，取 0～10Ω能很好地
控制电路中的电流和电压，若取 0～100Ω会出现开始几乎不变最后突然变化的现象。
关于系统误差一般由测量工具和所造成测量方法造成的，一般具有倾向性，总是偏大或者偏
小。本实验中由于电压表的分流作用造成电流表读数总是比测量值小，造成 E 测mb.
(3)b 球被碰飞出后，a 球还要在水平段运动一小段，因此，b 球先落地，但不影响实验
结果．
(4)a 点位置的范围大致在 45.85～46.05 cm，中心位置大约在 45.95 cm.
(5)maOB＝maOA＋mbOC
答案：(1)BE (2)大于
(3)b 球先落地，对实验结果无影响
(4)45.95±0.02 (5)maOB＝maOA＋mbOC
