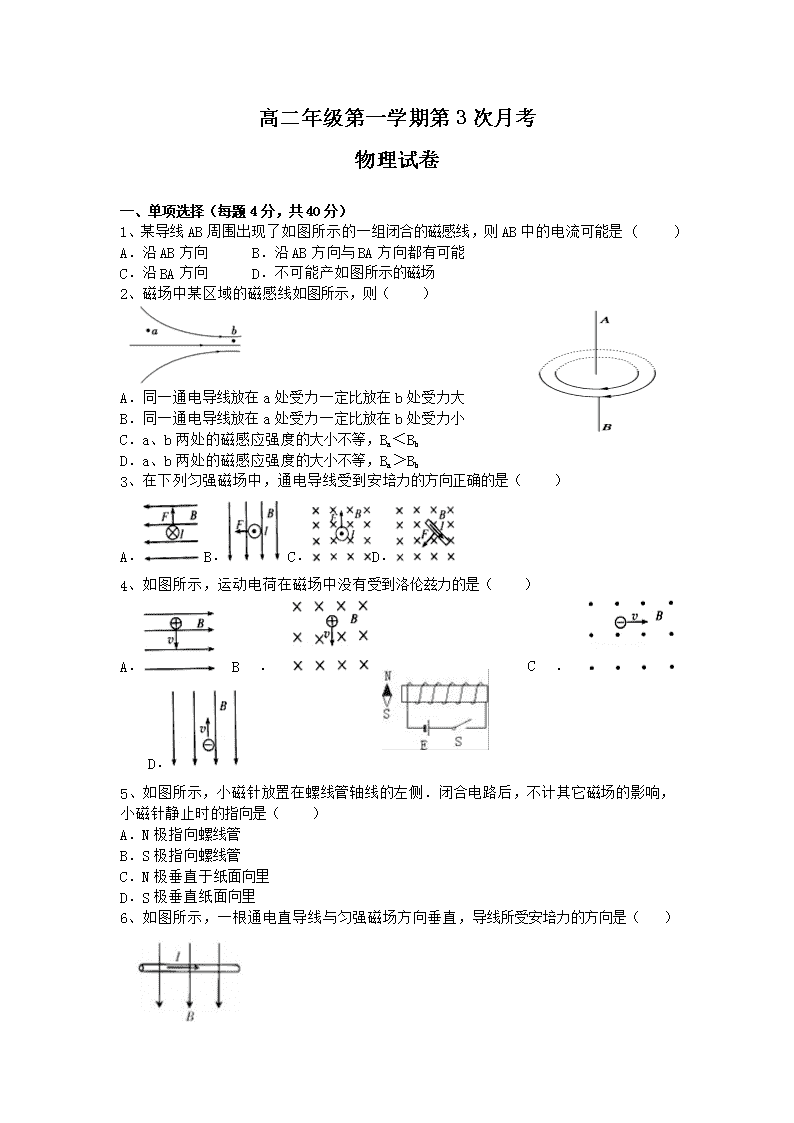

高二年级第一学期第3次月考 物理试卷 一、单项选择（每题4分，共40分）‎ ‎1、某导线AB周围出现了如图所示的一组闭合的磁感线，则AB中的电流可能是 (　 　)‎ A．沿AB方向 B．沿AB方向与BA方向都有可能 C．沿BA方向 D．不可能产如图所示的磁场 ‎2、磁场中某区域的磁感线如图所示，则（ ）‎ A．同一通电导线放在a处受力一定比放在b处受力大 B．同一通电导线放在a处受力一定比放在b处受力小 C．a、b两处的磁感应强度的大小不等，Ba＜Bb D．a、b两处的磁感应强度的大小不等，Ba＞Bb ‎3、在下列匀强磁场中，通电导线受到安培力的方向正确的是（　　）‎ A． B． C． D．‎ ‎4、如图所示，运动电荷在磁场中没有受到洛伦兹力的是（　　）‎ A． B． C． D．‎ ‎5、如图所示，小磁针放置在螺线管轴线的左侧．闭合电路后，不计其它磁场的影响，小磁针静止时的指向是（　　）‎ A．N极指向螺线管 ‎ B．S极指向螺线管 C．N极垂直于纸面向里 ‎ D．S极垂直纸面向里 ‎6、如图所示，一根通电直导线与匀强磁场方向垂直，导线所受安培力的方向是（ ）‎ A、向上 B、垂直纸面向里 C、向下 D、垂直纸面向外 ‎7、把小磁针放在环形电流中央，通以图示电流，则小磁针N极指向为（　　）‎ A．水平向左 ‎ B．垂直环形电流所在平面向内 ‎ C．水平向右 ‎ D．垂直环形电流所在平面向外 ‎8、一束离子流由左端平行于极板射入质谱仪，沿着直线通过电磁场复合区后，并从狭缝进入匀强磁场，在磁场中分为如图所示的三束，则下列相关说法中正确的是( )‎ A．速度选择器的极板带负电 ‎ B．离子I带 正电 C．能通过狭缝的带电粒子的速率等于 ‎ D．粒子2的比荷绝对值最大 ‎9、如图所示带电粒子以初速度V0从a点进入匀强磁场，运动中所经过b点，Oa=Ob，若撤去磁场后在加入一个与y轴平行的匀强电场，带电粒子仍以速度V0从a点进入电场，仍能通过b点，不计带电粒子的重力，则电场强度E和磁感应强度B的比值为（　　）‎ A．V0 B． ‎ C． D．2V 0‎ ‎10、如图甲所示是回旋加速器的示意图，其核心部分是两个置于匀强磁场中的D形金属盒，两盒分别与高频电源相连．带电粒子在加速时，其动能Ek随时间t的变化规律如图乙所示，忽略带电粒子在电场中的加速时间，则下列判断正确的是（　　）‎ A．在Ek﹣t图象中应有（t4﹣t3）＜（t3﹣t2）＜（t2﹣t1）‎ B．减小磁场的磁感应强度可增大带电粒子射出时的动能 C．要想粒子获得的最大动能增大，可增加D形盒的半径 D．加速电场的电压越大，则粒子获得的最大动能一定越大 二、多项选择（每题4分，少选2分多选0分，共8分）‎a b c d ‎11、如图所示，正方型容器处在垂直纸面向里匀强磁场中，一束电子从a孔沿ab射入容器中，其中一部分从c孔射出，另一部分从d孔射出，则（ ）‎ A．电子速率之比为vc：vd=2︰1 ‎ B．电子在容器中运动所用时间之比为tc：td=1︰2‎ C．电子在容器中运动的加速度大小之比为ac：ad=2︰1‎ D．电子在容器中运动的加速度大小之比为ac：ad= 1︰1‎ ‎12、如图所示，abcd是一个边长为L的正方形，它是磁感应强度为B的匀强磁场横截面的边界线。一带电粒子从ab边的中点O垂直于磁场方向射入其速度方向与ad边成θ=30o。角，如图。已知该带电粒子所带电荷量为+q质量为m，重力不计，若要保证带电粒子从ad边射出，则( )‎ A．粒子轨道半径最大值为 ‎ B．粒子轨道半径最大值为 C．该带电粒子在磁场中飞行的时间为 ‎ D．则该带电粒子入射时的最大速度为 三、实验题（13题5分，14题每空2分，共15分）‎ ‎13、在“用电压表和电流表测定电池电动势和内阻”的实验中，某同学通过测量两个电池的电流和电压，得到了如图所示的U﹣I图线，从图象中可以看出（　　）‎ A.电池a的电动势较大，内电阻较大 ‎ B.电池a的电动势较小，内电阻较小 C.电池b的电动势较大，内电阻较大 ‎ D.电池b的电动势较小，内电阻较大 ‎14、有一个额定电压为2.8V，功率约为0.8W的小灯泡，现要用伏安法描绘这个灯泡的IU图线，有下列器材供选用：‎ A．电压表（0～3V，内阻6kΩ）　 B．电压表（0～15V，内阻30kΩ）‎ C．电流表（0～3A，内阻0.1Ω）　D．电流表（0～0.6A，内阻0.5Ω）‎ E．滑动变阻器（10Ω，5A）　　　F．滑动变阻器（200Ω，0.5A）‎ G．蓄电池（电动势6V，内阻不计）‎ ‎（1）用如图1所示的电路进行测量，电压表应选用　 　，电流表应选用　 　．滑动变阻器应选用　 　．（用序号字母表示）‎ ‎（2）通过实验测得此灯泡的伏安特性曲线如图2所示．由图线可求得此灯泡在正常工作时的电阻为　 　Ω．‎ ‎（3）若将此灯泡与电动势6V、内阻不计的电源相连，要使灯泡正常发光，需串联一个阻值为 ‎　 　Ω的电阻．（以上计算结果都保留二位有效数字）‎ 四、计算题（15题9分，16题14分，17题14分，共37分）‎ ‎15、在如图所示的匀强电场中，沿电场线方向有A、B、两点，A、B两点间的距离x=0.10m．‎ 一个电荷量Q=+2.0×10﹣8C的点电荷所受电场力的大小 F=4.0×10﹣4N．求：‎ ‎（1）电场强度E的大小；‎ ‎（2）将该点电荷从A点移至B点的过程中，电场力所做的功W．‎ ‎（3）B、A两点电势差UBA．‎ ‎16、两根平行放置的光滑金属导轨框架与水平面的夹角为θ，导轨间距离为L．导轨上有一根垂直于导轨放置的，质量为m的均匀金属棒．电源的电动势为E，内电阻为r，导轨和金属棒的总电阻为R．求 ‎（1）金属棒中的电流I的大小．‎ ‎（2）若整个装置位于竖直向上的匀强磁场中，要使金属棒静止，磁感应强度B为多大？‎ ‎17、如图所示，一带电的小球从P点自由下落，P点距场区边界MN高为h，边界MN下方有方向竖直向下，电场强度为E的匀强电场，同时还有匀强磁场，小球从边界上的a点进入电场与磁场的复合场后，恰能作匀速圆周运动，后来经过边界上的b点，已知ab=L，求：‎ ‎（1）该匀强磁场的磁感应强度B的大小和方向；‎ ‎（2）小球从P经a至b时，共需时间多少？（已知重力加速度为g）‎ 参考答案 一、单项选择 ‎1、A 2、C 3、A 4、D 5、A 6、B 7、B 8、C 9、D 10、C 二、多项选择 ‎11、ABC 12、【答案】BD 三、实验题 ‎13、A 14、【答案】（1）A；D；E；（2）10；（3）11‎ ‎【解析】‎ 解答： 解：（1）灯泡额定电压是2.8V，则电压表应选A；灯泡正常发光时的电流I==≈0.29A，电流表应选D；为方便实验操作滑动变阻器应选E．‎ ‎（2）由图2所示图象可知，灯泡额定电压2.8V对应的电流为0.28A，灯泡正常发光时的电阻R==10Ω；‎ ‎（3）灯泡正常发光时，串联电阻两端电压UR=U﹣UL=6V﹣2.8V=3.2V，串联电阻阻值R=≈11Ω；‎ 故答案为：（1）A；D；E；（2）10；（3）11‎ 四、计算题 ‎15、解答： 解：（1）电场强度为：E=‎ 代入数据得：E=2×104N/C；‎ ‎（2）电场力做功为：Fs=4.0×10﹣4×0.10 J=4.0×10﹣5 J ‎ ‎（3）B、A两点电势差UBA=‎ 代入数据得：UBA=﹣UAB=﹣2.0×103V ‎16、解答： 解：（1）根据闭合电路的欧姆定律可知I=‎ ‎（2）以金属棒为研究对象受力分析，运用合成法如图：‎ 由几何知识得：F=mgtanθ 由安培力公式：F=BIL 联立以上三式解得：B=tanθ ‎17、【解析】（1）由机械能守恒可得，解得；‎ 粒子在复合场中做匀速圆周运动，则重力和电场力平衡，洛伦兹力充当向心力，‎ 重力和电场力平衡，电场力方向向上，电场方向向下，则粒子带负电，有，比荷 粒子由a到b运动半周，其受力方向根据左手定则可得磁场方向为垂直纸面向外，‎ 根据牛顿第二定律可得，而由几何关系可得：L=2R 联立可得 ‎（2）从P到a，，解得 复合场中，粒子恰转过了180°，则转动时间 故运动总时间为
