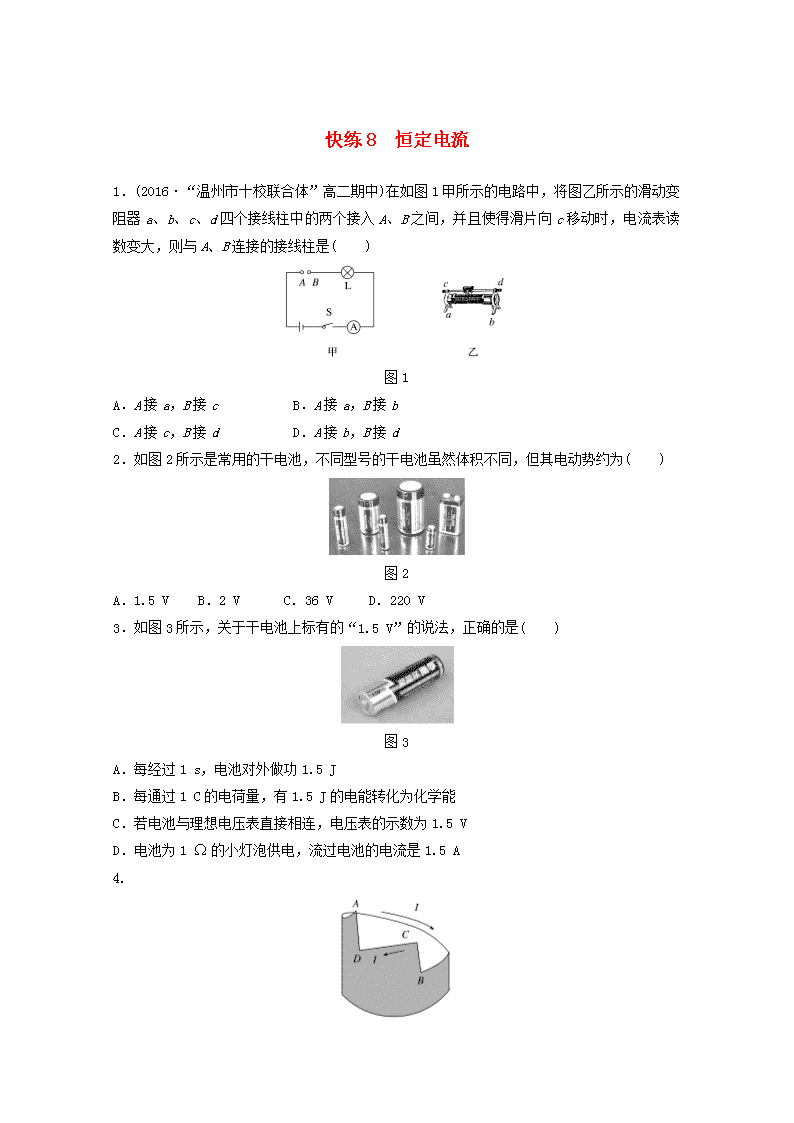

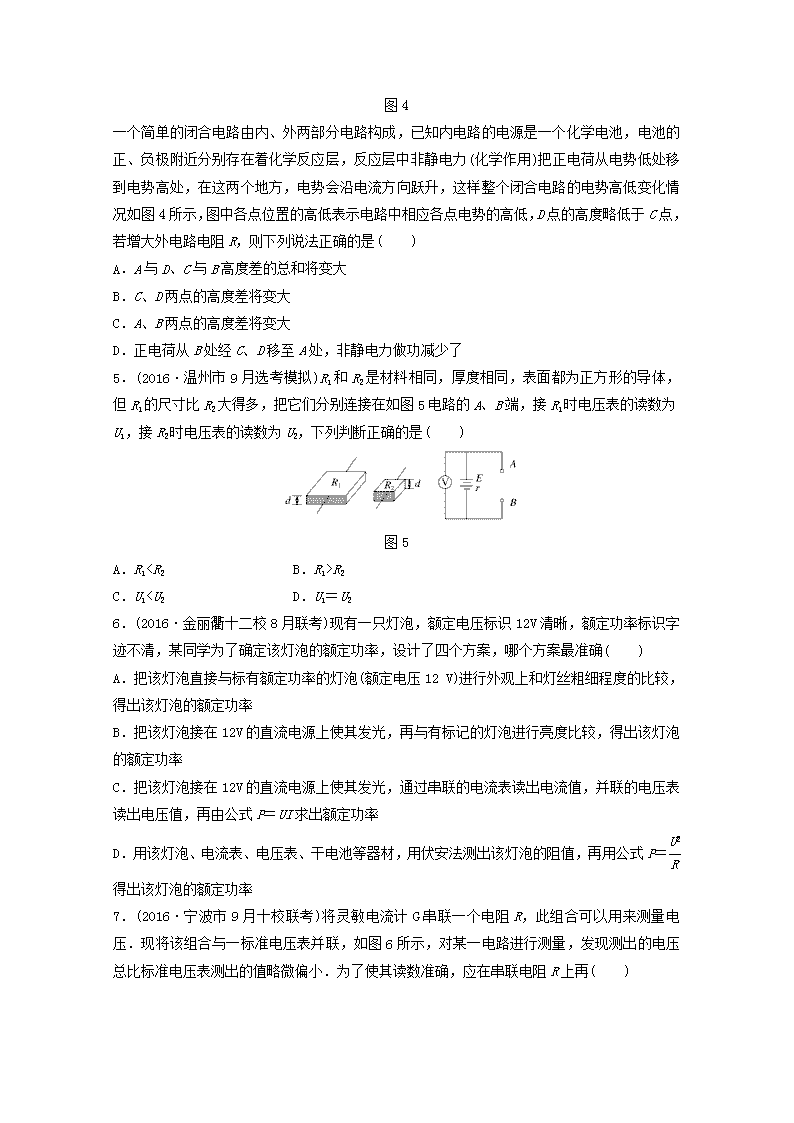

快练 8 恒定电流 1．(2016·“温州市十校联合体”高二期中)在如图 1甲所示的电路中，将图乙所示的滑动变 阻器 a、b、c、d 四个接线柱中的两个接入 A、B 之间，并且使得滑片向 c 移动时，电流表读 数变大，则与 A、B连接的接线柱是( ) 图 1 A．A接 a，B 接 c B．A 接 a，B接 b C．A接 c，B 接 d D．A 接 b，B接 d 2．如图 2所示是常用的干电池，不同型号的干电池虽然体积不同，但其电动势约为( ) 图 2 A．1.5 V B．2 V C．36 V D．220 V 3．如图 3所示，关于干电池上标有的“1.5 V”的说法，正确的是( ) 图 3 A．每经过 1 s，电池对外做功 1.5 J B．每通过 1 C 的电荷量，有 1.5 J 的电能转化为化学能 C．若电池与理想电压表直接相连，电压表的示数为 1.5 V D．电池为 1 Ω的小灯泡供电，流过电池的电流是 1.5 A 4. 图 4 一个简单的闭合电路由内、外两部分电路构成，已知内电路的电源是一个化学电池，电池的 正、负极附近分别存在着化学反应层，反应层中非静电力(化学作用)把正电荷从电势低处移 到电势高处，在这两个地方，电势会沿电流方向跃升，这样整个闭合电路的电势高低变化情 况如图 4 所示，图中各点位置的高低表示电路中相应各点电势的高低，D 点的高度略低于 C点， 若增大外电路电阻 R，则下列说法正确的是( ) A．A 与 D、C 与 B 高度差的总和将变大 B．C、D 两点的高度差将变大 C．A、B 两点的高度差将变大 D．正电荷从 B处经 C、D 移至 A 处，非静电力做功减少了 5．(2016·温州市 9月选考模拟)R1和 R2是材料相同，厚度相同，表面都为正方形的导体，但 R1的尺寸比 R2大得多，把它们分别连接在如图 5电路的 A、B端，接 R1时电压表的读数为 U1， 接 R2时电压表的读数为 U2，下列判断正确的是( ) 图 5 A．R1R2 C．U1
