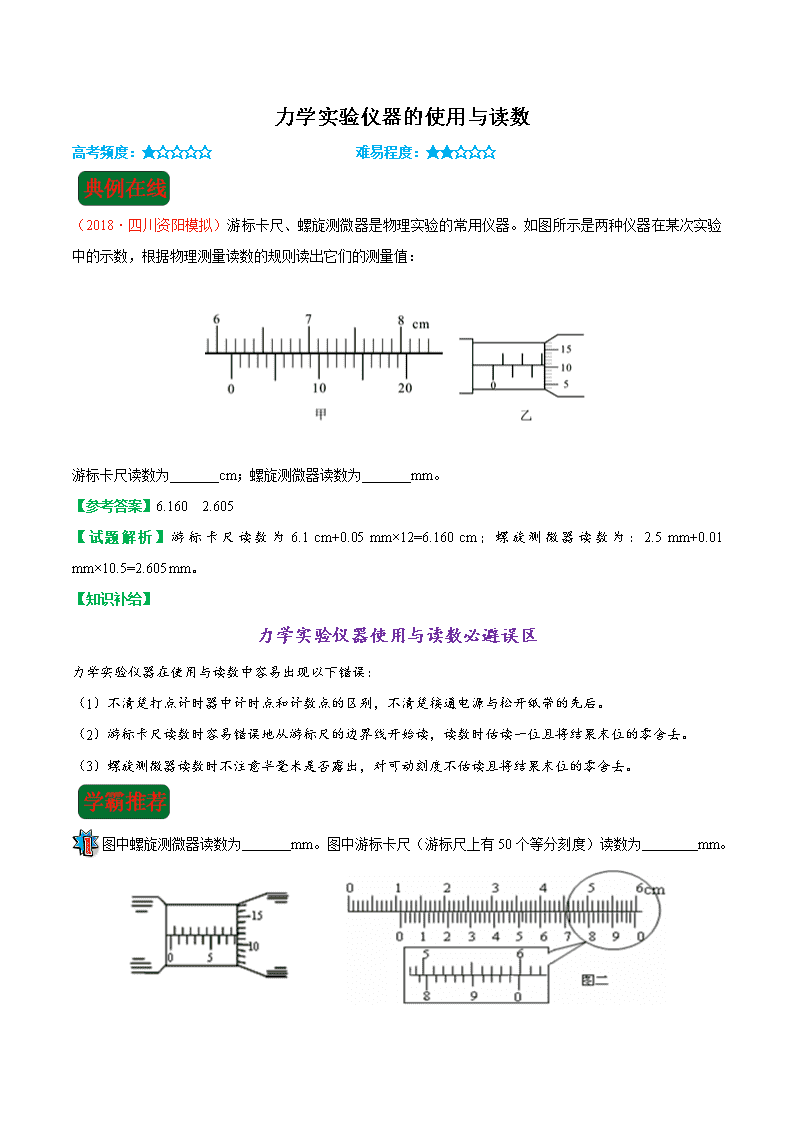

‎ 力学实验仪器的使用与读数 高考频度：★☆☆☆☆‎ 难易程度：★★☆☆☆‎ ‎（2018·四川资阳模拟）游标卡尺、螺旋测微器是物理实验的常用仪器。如图所示是两种仪器在某次实验中的示数，根据物理测量读数的规则读出它们的测量值：‎ 游标卡尺读数为_______cm；螺旋测微器读数为_______mm。‎ ‎【参考答案】6.160 2.605‎ ‎【试题解析】游标卡尺读数为6.1 cm+0.05 mm×12=6.160 cm；螺旋测微器读数为：2.5 mm+0.01 mm×10.5=2.605 mm。‎ ‎【知识补给】‎ 力学实验仪器使用与读数必避误区 力学实验仪器在使用与读数中容易出现以下错误： ‎ ‎（1）不清楚打点计时器中计时点和计数点的区别，不清楚接通电源与松开纸带的先后。‎ ‎（2）游标卡尺读数时容易错误地从游标尺的边界线开始读，读数时估读一位且将结果末位的零舍去。‎ ‎（3）螺旋测微器读数时不注意半毫米是否露出，对可动刻度不估读且将结果末位的零舍去。‎ 图中螺旋测微器读数为 mm。图中游标卡尺（游标尺上有50个等分刻度）读数为 mm。‎ 在测定速度的实验中，使用打点计时器测量小车速度，实验得到一条纸带如图所示，0、1、2、3···是选用的计数点，每相邻的计数点间还有3个打出点没有在图上标出。图中还画出了某次实验将米尺靠在纸带上进行测量的情况，图中所给的测量点的读数分别是__________、__________、__________和__________。‎ ‎（2018·湖北荆州月考）基本测量仪器的读数是物理实验中最基本的能力，而高中是这一能力培养的重要阶段。请正确读出下列测量工具的读数。‎ ‎ ‎ 用游标卡尺和螺旋测微器分别测量某一工件的长度和内径如下图所示，则被测工件长度为________cm，内径为 mm。‎ ‎（2018·高三冲刺）用螺旋测微器测量其直径，结果如图所示，则其直径为________mm。‎ ‎【参考答案】‎ ‎8.116 10.94‎ 螺旋测微器的读法和游标卡尺的读法为：先读出主尺的读数，然后加上游标读数乘以精度。例如甲图主尺为8 mm，游标读数11.6×0.01 mm，因此读数为8.116 mm；游标卡尺读数，主尺为10 mm，游标读数为47×0.02 mm，两者相加为10.94 mm。‎ ‎2.10.00cm 12.60cm 22.60cm 30.00cm ‎ ‎3.10.90 5.667‎ ‎5.45 8.476‎ 游标卡尺读数方法：首先读出游标尺0刻线对应的主尺的整数部分读作n毫米，然后读出游标尺第几个刻度线和主尺刻度线对齐，读作m，最后读数为：(m+n×0.1) mm，所以本题读作54.5 mm或5.45 cm。螺旋测微器的读数包括两部分：大于0.5 mm的刻度值由主尺读出，用m表示；小于0.5 mm的刻度值由旋轮(即可动刻度)读出，用n表示，可动刻度要估读一位，则螺旋测微器所测量的值为m+0.01n，单位为毫米。所以本题读作8.476 mm。‎ ‎11.700‎ 根据螺旋测微器的测量读数规则，直径为11.5 mm＋0.200 mm=11.700 mm。‎
