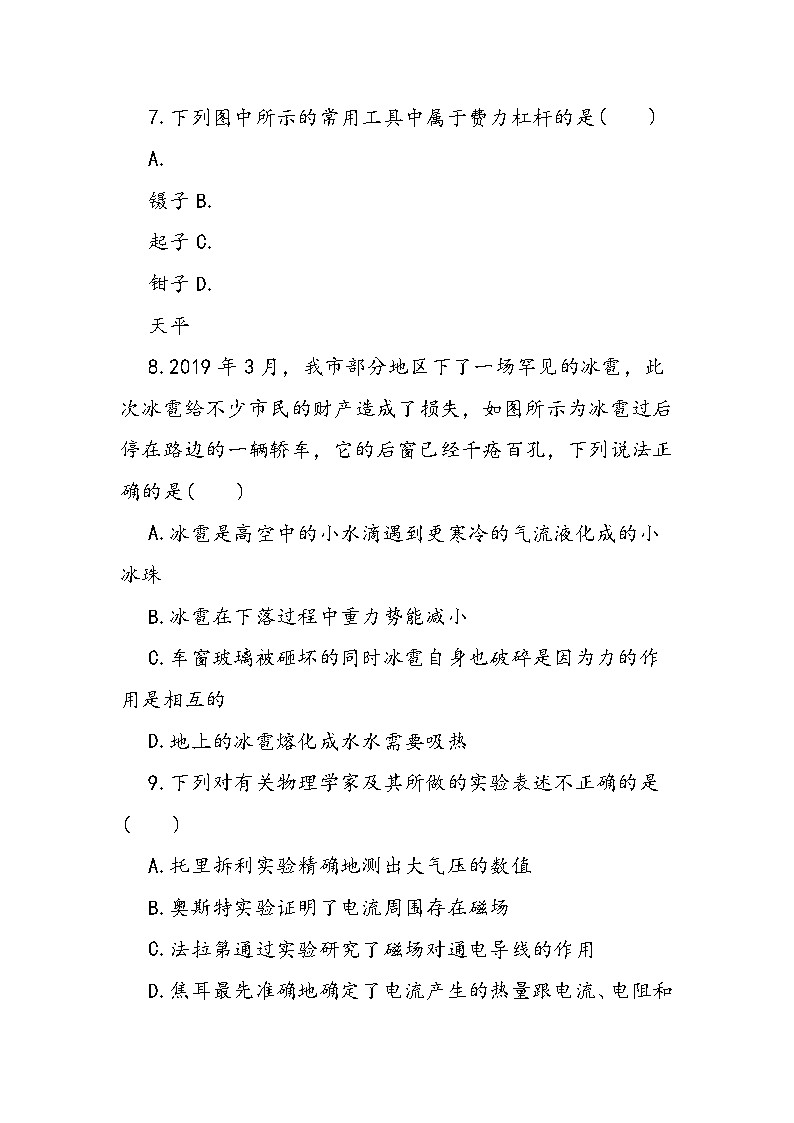

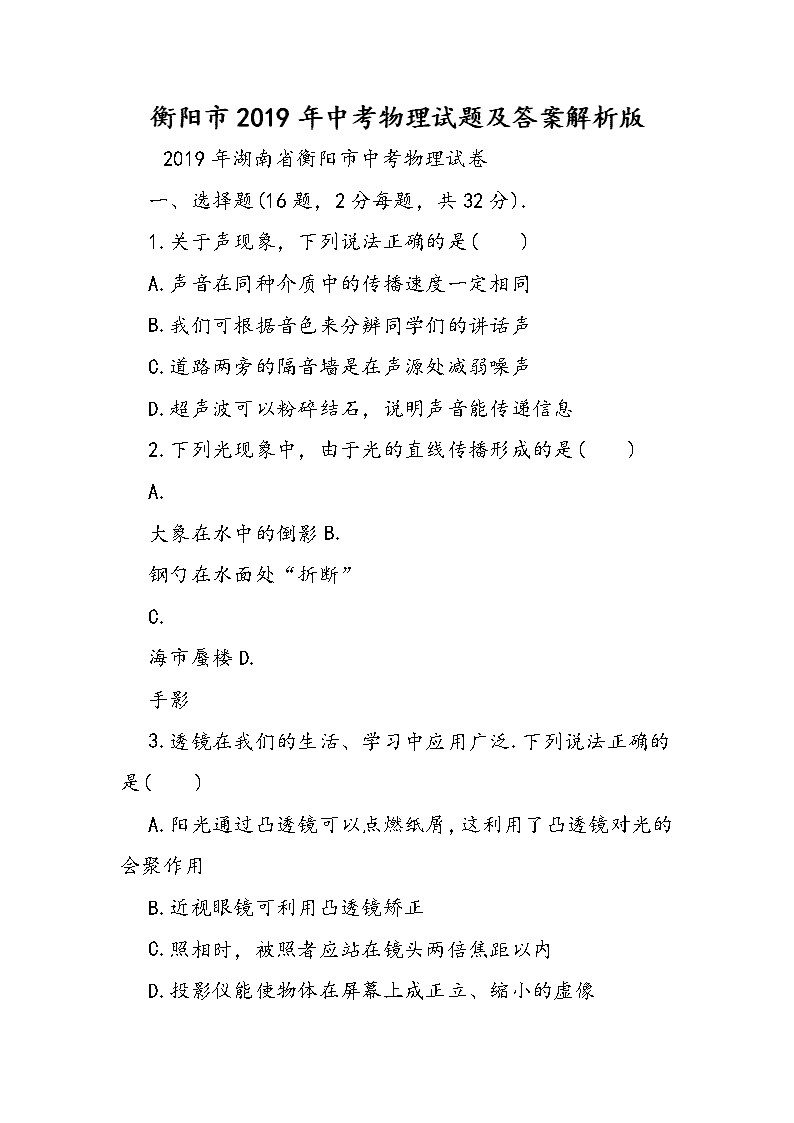

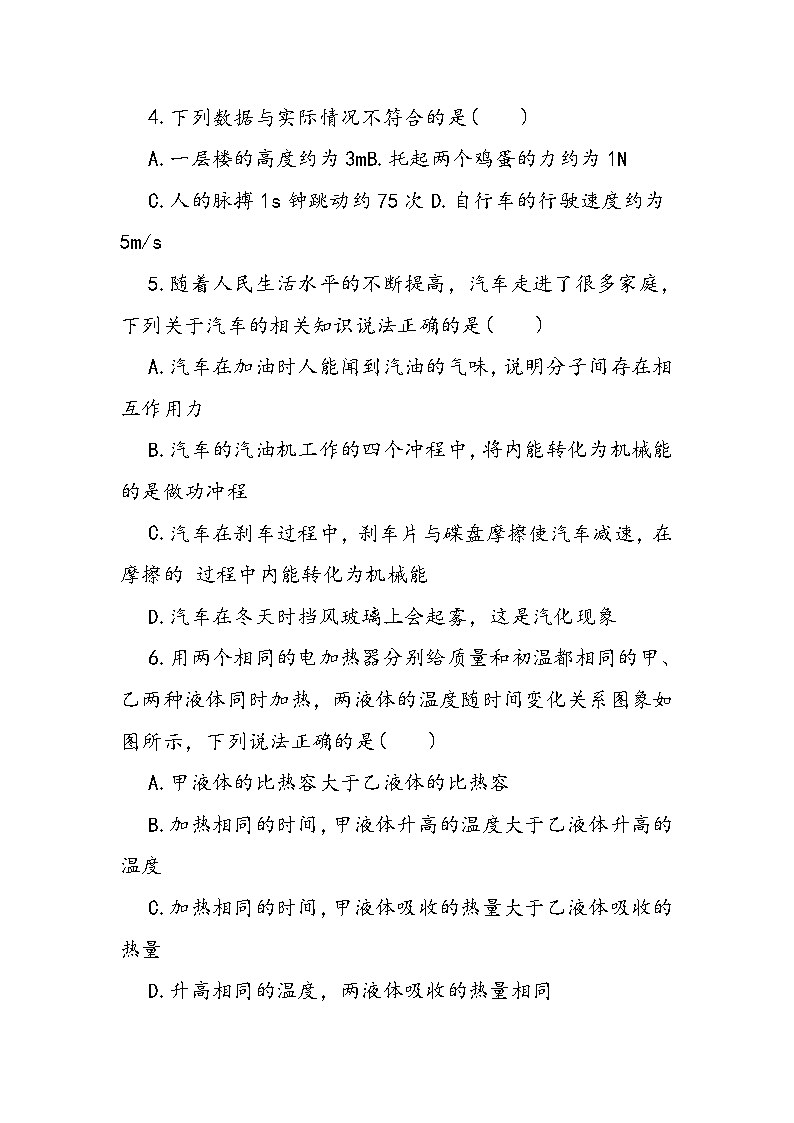

衡阳市 2019 年中考物理试题及答案解析版 2019 年湖南省衡阳市中考物理试卷 一、选择题(16 题，2 分每题，共 32 分). 1.关于声现象，下列说法正确的是( ) A.声音在同种介质中的传播速度一定相同 B.我们可根据音色来分辨同学们的讲话声 C.道路两旁的隔音墙是在声源处减弱噪声 D.超声波可以粉碎结石，说明声音能传递信息 2.下列光现象中，由于光的直线传播形成的是( ) A. 大象在水中的倒影 B. 钢勺在水面处“折断” C. 海市蜃楼 D. 手影 3.透镜在我们的生活、学习中应用广泛.下列说法正确的 是( ) A.阳光通过凸透镜可以点燃纸屑，这利用了凸透镜对光的 会聚作用 B.近视眼镜可利用凸透镜矫正 C.照相时，被照者应站在镜头两倍焦距以内 D.投影仪能使物体在屏幕上成正立、缩小的虚像 4.下列数据与实际情况不符合的是( ) A.一层楼的高度约为 3mB.托起两个鸡蛋的力约为 1N C.人的脉搏 1s 钟跳动约 75 次 D.自行车的行驶速度约为 5m/s 5.随着人民生活水平的不断提高，汽车走进了很多家庭， 下列关于汽车的相关知识说法正确的是( ) A.汽车在加油时人能闻到汽油的气味，说明分子间存在相 互作用力 B.汽车的汽油机工作的四个冲程中，将内能转化为机械能 的是做功冲程 C.汽车在刹车过程中，刹车片与碟盘摩擦使汽车减速，在 摩擦的 过程中内能转化为机械能 D.汽车在冬天时挡风玻璃上会起雾，这是汽化现象 6.用两个相同的电加热器分别给质量和初温都相同的甲、 乙两种液体同时加热，两液体的温度随时间变化关系图象如 图所示，下列说法正确的是( ) A.甲液体的比热容大于乙液体的比热容 B.加热相同的时间，甲液体升高的温度大于乙液体升高的 温度 C.加热相同的时间，甲液体吸收的热量大于乙液体吸收的 热量 D.升高相同的温度，两液体吸收的热量相同 7.下列图中所示的常用工具中属于费力杠杆的是( ) A. 镊子 B. 起子 C. 钳子 D. 天平 8.2019 年 3 月，我市部分地区下了一场罕见的冰雹，此 次冰雹给不少市民的财产造成了损失，如图所示为冰雹过后 停在路边的一辆轿车，它的后窗已经千疮百孔，下列说法正 确的是( ) A.冰雹是高空中的小水滴遇到更寒冷的气流液化成的小 冰珠 B.冰雹在下落过程中重力势能减小 C.车窗玻璃被砸坏的同时冰雹自身也破碎是因为力的作 用是相互的 D.地上的冰雹熔化成水水需要吸热 9.下列对有关物理学家及其所做的实验表述不正确的是 ( ) A.托里拆利实验精确地测出大气压的数值 B.奥斯特实验证明了电流周围存在磁场 C.法拉第通过实验研究了磁场对通电导线的作用 D.焦耳最先准确地确定了电流产生的热量跟电流、电阻和 通电时间的关系 10.下列有关能源和信息的说法中正确的是( ) A.火箭发射利用的燃料是液态氢，是因为它含有的热量多 B.核电站是利用核裂变的能量来发电的 C.手机是利用超声波来通信的 D.因为能量在转化过程中是守恒的，能以能源是“取之不 尽，用之不竭”的 11.如图所示，闭合开关 S，小灯泡发 L 发光后突然熄灭， 电流表示数几乎为零，电压表示数接近电源电压，关于故障 的判断正确的是( ) A.灯 L 短路 B.灯 L 断路 C.滑动变阻 R 短路 D.滑动变阻 R 断路 12.关于家庭电路和安全用电，下列说法不正确的是 ( ) A.使用试电笔时，手指要按住笔尾的金属帽，用笔尖接触 被测的导线 B.电路中电流过大使保险丝熔断，原因可能是短路也可能 是用电器的总功率过大 C.有金属外壳的家用电器，应使用三脚插头 D.对人体安全的电压是 36V 13.质量相同的甲、乙两辆小车同时同地沿相同方向做匀 速直线运动，它们的 s﹣t 图象如图所示，则下列说法正确 的是( ) A.甲车的惯性运动大 B.乙车的速度大 C.前 4s 内两车相距为 40mD.甲车的动能大 14.有一个长方体木块，放在如图所示的容器中.现缓慢持 续地往容器中注水，一段时间后，木块浮起并上升到一定高 度时停止注水.下列说法正确的是( ) A.停止注水时木块上表面受到的压强等于木块下表面受 到的压强 B.木块缓慢上升过程中，水对容器底部的压强不变 C.木块缓慢上升过程中，木块所受的浮力不变 D.木块缓慢上升过程中，木块所受的浮力逐渐增大 15.在探究“通电螺线管外部磁场分布”的实验中，开关 断开时小磁针甲、乙的指向如图所示，当开关闭合时，通电 螺线管有磁性，则下列说法正确的是( ) A.小磁针甲偏转，小磁针乙不偏转 B.小磁针乙偏转，小磁针甲不偏转 C.小磁针甲、乙均偏转 D.滑动变阻器滑片 P 从右向左滑动时，通电螺线管和磁性 逐渐增强 16.摩擦起电跟物质的种类有很大关系，严格说来，与物 质的结构和化学成分有关.各种物质中的电子脱离原子所需 要的能量是不同的.因此，不同物质的起电顺序是不同的.见 下列起电顺序表： 起电顺序(正→负) 有机玻璃 玻璃 毛皮 丝绸 纸 金属 硬胶棒 石蜡 涤纶 硬塑料 聚乙烯 聚丙烯 根据你所学的摩托起电知识和起电顺序表，判断下列说法 正确的是( ) A.跟纸摩擦过的硬橡胶棒带正电 B.跟纸摩擦过的玻璃棒带负电 C.跟涤纶摩擦过的硬橡胶棒带正电 D.跟涤纶摩擦过的玻璃棒带负电 二、填空题(6 题，2 分每题，共 12 分). 17.音乐会上，演员正在演奏二胡，二胡发声是因为琴弦 在 ，演奏过程中，演员不断调整手指在琴弦上 的按压位置是为了改变声音的 . 18.今年 5 月初，长沙磁浮列车开始试运营，磁悬浮列车 是在车厢和铁轨上分别安放磁体，并使它们的同名磁极相 互 ，列车能够在铁轨上方几厘米的高度上飞 驰，避免了来自车轮与轨道之间的摩擦.小张同学乘坐列车 时看见两旁的树木迅速向南退去，则列车相对地面正在向 行驶. 19.某型号电饭锅有高温档和低温档两个档位，其原理如 图所示，若已知电阻 R0=44Ω，R=2156Ω，则当 开关置于 (选填“1”或“2”)位置时为高温 档，当电饭锅以高温档正常工作 10min 消耗的电能为 J. 20.某同学用天平测量一块金属的质量时，使用了 3 个砝 码，有一个 100 克，一个 50 克，一个 10 克，游码在标尺上 的位置如图所示，则这块金属的质量为 g.若 在月球表面上用天平测同一块金属的质量，则读数跟在学校 实验室的读数相比 (选填“变大”、“变小” 或“不变”). 21.刘老师在课堂上做了一个演示实验.实验器材有：玻璃 泡破碎但钨丝完好的废白炽灯、标有“6V 6W”的小灯泡 L、 蓄电池、开关 S、酒精灯、火柴、导线若干.连接的电路如图 所示，当闭合开关 S 时，小灯泡 L 正常发光，然后用点燃的 酒精灯对白炽灯的钨丝加热，可观察到小灯泡 L 的亮度明显 变暗，此时通过小灯泡 L 的电流变 .这个实验 说明了电阻跟 有关. 22.同样重的实心铜块和实心铁块，都浸没在煤油中，这 时 (选填“铜”或“铁”)块受到浮力大.同样 重的实心铜块和实心铁块，铜块浸没在煤油中，铁块浸没在 水中，这时 (选填“铜”或“铁”)块受到浮力 大. 三、作图题(2 题，共 6 分). 23.如图，一条长绳的一端固定在天花板上，另一端系一 个小球做成一个摆.当球摆到图中所在位置时，画出小球所 受重力和绳对小球拉力的示意图. 24.如图所示，在凸透镜的右焦点处有一平面镜垂直于主 光轴放置.一束光 AB 经凸透镜和平面镜怎样传播?画出光路 图来. 四、实验探究题(5 题，共 32 分). 25.如图是“探究平面镜成像特点”的实验装置图. (1)实验室提供了厚薄不同的两块玻璃板，你应选择 (选填“厚”或“薄”)玻璃板进行实验. (2)在竖立的玻璃板前点燃蜡烛 A，拿未点燃的蜡烛 B 竖 立在玻璃板后面移动，人眼一直在玻璃板的 (选填“前侧”或“后侧”)观察，直至蜡烛 B 蜡烛 A 的像完 全重合，这种确定像与物大小关系的方法是 (选填“控制变量法”或“等效替代法”). (3)实验时，将蜡烛 A 逐渐远离玻璃板时，它的像的大小 (选填“变大”、“不变”或“变小”). (4)移去蜡烛 B，在其原来位置上放置一块光屏，光屏上 (选填“能”或“不能”)呈现蜡烛的像. 26.在探究“水的沸腾”的实验中，当水温升到 90℃时， 每隔 1min 记录一次温度计的示数，数据记录如下表： 时间/min 0 1 2 3 4 5 6 7 8 温度/℃ 90 92 94 98 98 98 98 98 (1)安装实验器材时应按照 (选填“自上而 下”或“自下而上”); (2)第 3min 时温度计示数如图所示，则表中空缺的数据应 为 ℃; (3)根据表中实验数据，可知水的沸点是 ℃; 由水的沸点，可判断出当时的大气压比 1 个标准大气 压 ; (4)根据表中实验数据可以推断出，在其它条件不变的情 况下继续对水加热 1min，则水的温度是 ℃. 27.如图所示为探究“浮力的大小等于什么”的实验. 操作的合理顺序是 (只填字母).若图中 F1、 F2、F3、F4 四个力之间的关系式 成立，则可得 出结论 F 浮=G 排. 28.某实验小组在测滑轮组机械效率的实验中得到的数据 如表所示，实验装置如图所示. 实验次数 1 2 3 钩码重 G/N 4 4 6 钩码上升高度 h/m 0.1 0.1 0.1 绳端拉力 F/N 1.8 1.6 1.8 绳端移动距离 s/m 0.3 0.4 机械效率η 74.1% 62.5% (1)实验中应沿竖直方向 拉动弹簧测力计. (2)通过表中数据可分析出第 2 次实验是用 (选填“甲”或“乙”)图所示装置做的实验. (3)通过第 1 次实验和第 2 次实验的数据分析可得出结论： 使用不同的滑轮组提升相同的重物时，动滑轮的个数越多 (动滑轮的质量越大)，滑轮组的机械效率 (选 填“越高”、“不变”或“越低”). (4)小组同学再用第 2 次实验中使用的装置做第 3 次试验， 表中第 3 次实验中绳端移动距离 s 漏记，但仍然计算出第 3 次的机械效率η= (保留 3 位有效数字). 29.在伏安法测电阻的实验中，小明选取了两节干电池、 一个开关、一个阻值约为 10 的定值电阻、一个滑动变阻器、 一个电压表和一个电流表进行实验. (1)小明连接的电路如图 1 所示，请你帮他用笔画线代替 导线将电压表正确接入电路中; (2)闭合开关前，小明应将滑动变阻器的滑片 P 滑到 端(选填“A”或“B”); (3)闭合开关后，若发现电压表指针向左偏转，说明电压 表的 ; (4)正确连接电路后，电流表示数为 0.2A，电压表示数如 图 2 所示，待测电阻的阻值为 Ω. 五、综合题(3 题，共 20 分). 30.现提供一个恒定电压为 3V 的电源、两个电阻(R1 为 10Ω，R2 为 20Ω)、一个电流表和一个开关 S. (1)请你按要求在图中的基础上设计一个完整的电路图. 要求： ①两个电阻 R1、R2 均要接入电路中工作; ②电流表测通过 R1 的电流. (2)根据你上述设计的电路图计算：当开关 S 闭合时，电 流表的示数. 31.某景区索道全长 3000m，最高处到最低处高度差为 600m，吊车质量为 200kg，从索道最高处运行到最低处，需 时 25min，求： (1)吊车运行的平均速度是多少; (2)吊车的重力是多少; (3)吊车的重力做了多少功. 32.超声波加湿器通电工作时，雾化片产生每秒 170 万次 的高频率振动，将水抛离水面雾化成大量 1μm～5μm 的超微粒子(水雾)，吹散到空气中使空气湿润，改变空气的 湿度. 图甲所示是某型号超声波加湿器，下表为其部分技术参 数，其中额定加湿量是指加湿器正常工作 1h 雾化水的体积; 循环风量是指加湿器正常工作 1h 通过风扇的空气体积;加湿 效率是指实际加湿量和实际输入功率的比值. 额定加湿量 Q 额 15L/h 额定电压 U 额 220V 额定功率 P 额 660W 水箱容量 V 30L 加湿效率 k ≥1.2×10﹣2L/(h•W) (1)水雾化成超微粒子的过程 (选填是或不 是)汽化现象.加湿器正常工作时电池为 A，加 满水后最多能加湿 h. (2)在没有其他用电器接入电路的情况下，加湿器工作 30min，标有“3000imp/kW•h”的电能表指示灯闪烁了 720 次，此过程中加湿器的实际功率多少 W?加湿器的加湿量 Q 实至少为多少 L/h? (3)超声波内部有一个湿度监测装置，利用湿敏电阻可实 现对环境湿度的精确测量.图乙中为该湿度监测装置的电路 图，已知电源电压为 24V，定值电阻 R0 的阻值为 120Ω， 电流表的量程为 0～100mA，电压表的量程为 0～15V，湿敏 电阻的阻值 R0 随湿度 RH 变化的关系图线如图丙所示，请你 根据该电路计算湿度监测装置能够测量的湿度范围. 2019 年湖南省衡阳市中考物理试卷 参考答案与试题解析 一、选择题(16 题，2 分每题，共 32 分). 1.关于声现象，下列说法正确的是( ) A.声音在同种介质中的传播速度一定相同 B.我们可根据音色来分辨同学们的讲话声 C.道路两旁的隔音墙是在声源处减弱噪声 D.超声波可以粉碎结石，说明声音能传递信息 【考点】声音在不同介质中的传播速度;音色;防治噪声的 途径;声与能量. 【分析】(1)声音的传播需要介质，声音在不同介质中传 播的速度是不同的，在固体中的传播速度最快，液体中的传 播速度稍慢，气体最慢; (2)发声体因材料和结构不同，所发出的声音的音色就不 同，音色是辨别不同发声体的重要依据; (3)减弱噪声的途径有三种：在声源处减弱噪声;阻断噪声 的传播;在人耳处减弱噪声; (4)声的利用：声音能传递信息，也能传递能量. 【解答】解：A、声音传播的速度与介质的种类和温度有 关，同种介质中温度不同时，声音的传播速度不同，故 A 错 误; B、音色反映了声音的品质和特色，不同发声体的材料、 结构不同，发出声音的音色也就不同，不同的人由于声带不 同，发出的声音的音色也是不同的，所以我们可根据音色来 分辨同学们的讲话声，故 B 正确; C、道路两旁的隔音墙是在传播过程中减弱噪声，故 C 错 误; D、超声波可以粉碎人体内的结石，说明声音能传递能量， 故 D 错误. 故选：B. 2.下列光现象中，由于光的直线传播形成的是( ) A. 大象在水中的倒影 B. 钢勺在水面处“折断” C. 海市蜃楼 D. 手影 【考点】光直线传播的应用. 【分析】1、光在同种均匀物质中沿直线传播，在日常生 活中，激光准直、小孔成像和影子的形成等都表明光在同一 种均匀介质中是沿直线传播的; 2、当光照射到物体界面上时，有一部分光被反射回来发 生反射现象，例如：平面镜成像、水中倒影等; 3、当光从一种介质斜射入另一种介质时，传播方向的会 偏折，发生折射现象，如：看水里的鱼比实际位置浅等. 【解答】解： A、大象在水中的倒影，是平面镜成像现象，是光的反射 形成的.故 A 不符合题意; B、钢勺在水面处“折断”，是光在不同介质中传播发生 折射造成的.故 B 不符合题意; C、海市蜃楼是光线在沿直线方向密度不同的气层中，经 过折射造成的结果，常在海上、沙漠中产生.故 C 不符合题 意; D、手影是影子的形成，由于光的直线传播形成的.故 D 符 合题意. 故选 D. 3.透镜在我们的生活、学习中应用广泛.下列说法正确的 是( ) A.阳光通过凸透镜可以点燃纸屑，这利用了凸透镜对光的 会聚作用 B.近视眼镜可利用凸透镜矫正 C.照相时，被照者应站在镜头两倍焦距以内 D.投影仪能使物体在屏幕上成正立、缩小的虚像 【考点】凸透镜的会聚作用;凸透镜成像的应用;近视眼的 成因与矫正办法. 【分析】(1)凸透镜对光线有会聚作用，可将平行光会聚 于一点; (2)近视眼用凹透镜进行矫正，凹透镜对光线有发散作用; 远视眼用凸透镜进行矫正，凸透镜对光线有会聚作用. (3)根据凸透镜成像的三种情况和应用进行判断： u>2f，成倒立、缩小的实像，应用于照相机， 2f>v>f. 2f>u>f，成倒立、放大的实像，应用于投影仪， v>2f. u 【解答】解：A、阳光通过凸透镜可以点燃纸屑，是利 用凸透镜对光线的会聚作用，故 A 正确; B、近视眼镜是凹透镜，凹透镜对光线有发散作用.凸 透镜对光线有会聚作用.故 B 错误. C、照相机是应用物距大于二倍焦距时，凸透镜成倒立、 缩小的实像工作的，所以被照者站在凸透镜的 2 倍焦距以外. 故 C 错误. D、投影仪是应用物距大于一倍焦距小于二倍焦距，凸 透镜成倒立、放大的实像，故 D 错误. 故选 A. 4.下列数据与实际情况不符合的是( ) A.一层楼的高度约为 3mB.托起两个鸡蛋的力约为 1N C.人的脉搏 1s 钟跳动约 75 次 D.自行车的行驶速度约 为 5m/s 【考点】长度的估测;时间的估测;速度与物体运动;重 力大小的估测. 【分析】不同物理量的估算，有的需要凭借生活经验， 有的需要简单的计算，有的要进行单位的换算，最后判断最 符合实际的是哪一个. 【解答】解： A、正常情况下，一层楼的高度约为 3m 左右，故 A 符 合实际; B、两个鸡蛋的重力在 1N 左右，所以托起两个鸡蛋的 力约为，故 B 符合实际; C、人的脉搏 1min 钟跳动约 75 次左右，1s 钟跳动约 1 次跑操时，故 C 不符合实际; D、自行车的行驶速度约为 5m/s 左右，故 D 符合实际. 故选 C. 5.随着人民生活水平的不断提高，汽车走进了很多家 庭，下列关于汽车的相关知识说法正确的是( ) A.汽车在加油时人能闻到汽油的气味，说明分子间存 在相互作用力 B.汽车的汽油机工作的四个冲程中，将内能转化为机 械能的是做功冲程 C.汽车在刹车过程中，刹车片与碟盘摩擦使汽车减速， 在摩擦的 过程中内能转化为机械能 D.汽车在冬天时挡风玻璃上会起雾，这是汽化现象 【考点】扩散现象;液化及液化现象;机械能和其他形 式能的转化;内燃机的四个冲程. 【分析】(1)一切物质是由分子组成的，组成物质的分 子都在永不停息的做无规则运动; (2)内燃机的一个工作循环由吸气、压缩、做功、排气 四个冲程组成，其中压缩冲程机械能转化成内能，做功冲程 内能转化成机械能; (3)服摩擦做功可以使机械能转化为内能，使物体的内 能增加、温度升高; (4)物质由气态变成液态的过程叫做液化. 【解答】解： A、给汽车加油时，会闻到汽油味，这是由于汽油分子 在永不停息地做无规则运动，故 A 错误; B、汽油机的做功冲程将内能转化成机械能，故 B 正确; C、行驶的汽车从开始刹车到停止的过程，克服摩擦做 功，内能增加、温度升高，使机械能转化为内能，故 C 错误; D、冬天，汽车内部温度高，车外温度低，车内空气柱 的水蒸气遇冷在玻璃的内表面液化形成水雾，故 D 错误. 故选 B. 6.用两个相同的电加热器分别给质量和初温都相同的 甲、乙两种液体同时加热，两液体的温度随时间变化关系图 象如图所示，下列说法正确的是( ) A.甲液体的比热容大于乙液体的比热容 B.加热相同的时间，甲液体升高的温度大于乙液体升 高的温度 C.加热相同的时间，甲液体吸收的热量大于乙液体吸 收的热量 D.升高相同的温度，两液体吸收的热量相同 【考点】热量的计算. 【分析】由题意可知，甲乙两种液体液体质量相等、 初温相同，用两个相同的电加热器加热，在相等时间内液体 吸收的热量相等; 在图象中，取相同的加热时间，即吸收相同的热量， 确定两种液体末温大小关系，得出两种液体的升高温度的大 小关系，再利用吸热公式比较两种液体的比热容大小关系. 【解答】解： (1)由题知，用两个相同的电加热器加热，在相等时间 内液体吸收的热量相等，故 C 错; (2)由图象可以看出，当加热时间相同时，即吸收的热 量相同时，甲液体升高的温度大于乙液体升高的温度，故 B 正确; (3)由图象可以看出，升高相同的温度，乙的加热时间 长，乙吸收的热量多，故 D 错; (4)根据 Q 吸=cm△t 可知，在质量相等、初温相同、吸 热也相同的情况下，谁的温度升高得多，它的比热容小;在 其它条件相同时，甲液体升高的温度较高，所以甲液体的比 热容小于乙液体的比热容，故 A 错. 故选 B. 7.下列图中所示的常用工具中属于费力杠杆的是 ( ) A. 镊子 B. 起子 C. 钳子 D. 天平 【考点】杠杆的分类. 【分析】结合生活经验，先判断杠杆在使用过程中， 动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠 杆. 【解答】解：A、镊子在使用过程中，动力臂小于阻力 臂，是费力杠杆; B、瓶盖起子在使用过程中，动力臂大于阻力臂，是省 力杠杆; C、钳子在使用过程中，动力臂大于阻力臂，是省力杠 杆; D、天平在使用过程中，动力臂等于阻力臂，是等臂杠 杆. 故选 A. 8.2019 年 3 月，我市部分地区下了一场罕见的冰雹， 此次冰雹给不少市民的财产造成了损失，如图所示为冰雹过 后停在路边的一辆轿车，它的后窗已经千疮百孔，下列说法 正确的是( ) A.冰雹是高空中的小水滴遇到更寒冷的气流液化成的 小冰珠 B.冰雹在下落过程中重力势能减小 C.车窗玻璃被砸坏的同时冰雹自身也破碎是因为力的 作用是相互的 D.地上的冰雹熔化成水水需要吸热 【考点】凝固与凝固放热特点;熔化与熔化吸热特点; 力作用的相互性;动能和势能的大小变化. 【分析】①物质由液态变成固态的过程叫凝固，由气 态变成液态的过程叫液化; ②重力势能与质量和物体所在高度有关; ③力的作用是相互的，施力物体同时也是受力物体; ④物质由固态变成液态的过程叫熔化，熔化过程中吸 收热量. 【解答】解： A、冰雹是高空中的小水滴遇到更寒冷的气流凝固成的 小冰珠.故 A 错误; B、冰雹下落过程中质量不变，高度减小，所以重力势 能减小.故 B 正确; C、力的作用是相互的，冰雹对车窗玻璃施加力的作用 的同时，受到玻璃的反作用力，所以冰雹自身也破碎了.故 C 正确; D、冰雹是固态的，熔化成水，变成液态.此过程需要 吸热.故 D 正确. 故选 BCD. 9.下列对有关物理学家及其所做的实验表述不正确的 是( ) A.托里拆利实验精确地测出大气压的数值 B.奥斯特实验证明了电流周围存在磁场 C.法拉第通过实验研究了磁场对通电导线的作用 D.焦耳最先准确地确定了电流产生的热量跟电流、电 阻和通电时间的关系 【考点】大气压强的存在;物理常识;通电直导线周围 的磁场;电磁感应;焦耳定律. 【分析】(1)世界上第一个准确测出大气压数值的科学 家是托里拆利; (2)奥斯特发现了电流的磁效应; (3)法拉第发现了电磁感应现象; (4)英国物理学家焦耳通过一系列实验发现了焦耳定 律. 【解答】解： A、1643 年，意大利科学家托里拆利实验第一次精确地 测出大气压的数值，p0=1.013×105Pa，故 A 正确; B、奥斯特发现了通电导体周围存在磁场，即电流的磁 效应，是第一个发现电现象与磁现象之间有联系的人，故 B 正确; C、法拉第通过实验研究了电磁感应现象，从而使人类 进入了电气化时代，故 C 不正确; D、在大量实验的基础上，英国物理学家焦耳找出了电 流产生的热量与电流、电阻、通电时间的关系，即发现了焦 耳定律，故 D 正确. 故选：C. 10.下列有关能源和信息的说法中正确的是( ) A.火箭发射利用的燃料是液态氢，是因为它含有的热 量多 B.核电站是利用核裂变的能量来发电的 C.手机是利用超声波来通信的 D.因为能量在转化过程中是守恒的，能以能源是“取 之不尽，用之不竭”的 【考点】燃料的热值;电磁波的传播;能量守恒定律;核 裂变. 【分析】(1)运载火箭采用液态氢作为火箭的燃料，原 因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可 以释放出更多的热量; (2)核电站是利用铀原子核裂变时放出的核能来发电 的; (3)手机能发出电磁波也能接收电磁波，故手机通信是 利用电磁波来传递信息; (4)能量在转移、转化过程中总是守恒的，但是能量的 转化具有方向性，在能源的使用过程中，使能源从便于利用 的变成不便于利用的，所以说能量虽守恒但还是要节约能 源. 【解答】解： A、火箭发射利用的燃料是液态氢，是因为它的热值高， 故 A 错误; B、核电站是利用原子核裂变所释放的能量来发电，故 B 正确; C、手机能发出电磁波也能接收电磁波，故手机通信是 利用电磁波来传递信息，故 C 错误; D、能量虽守恒，但可以利用的能源是有限的，还是要 节约能源，故 D 错误. 故选 B. 11.如图所示，闭合开关 S，小灯泡发 L 发光后突然熄 灭，电流表示数几乎为零，电压表示数接近电源电压，关于 故障的判断正确的是( ) A.灯 L 短路 B.灯 L 断路 C.滑动变阻 R 短路 D.滑动变阻 R 断路 【考点】电流表、电压表在判断电路故障中的应用. 【分析】电压表示数接近电源电压说明电压表与电源 之间是通路，小灯泡发 L 发光后突然熄灭、电流表示数几乎 为零说明电路短路，即电压表并联部分断路. 【解答】解：A.灯 L 短路时，电压表被短路无示数， 故 A 不符合题意; B.灯 L 断路，电路断路，电流表示数几乎为零、灯泡 不亮，电压表测电源的电压示数接近电源电压，故 B 符合题 意; C.滑动变阻 R 短路，灯泡发光，电流表有示数，故 C 与题意不符; D.滑动变阻 R 断路，电路断路，电压表无示数，故 D 与题意不符. 故选 B. 12.关于家庭电路和安全用电，下列说法不正确的是 ( ) A.使用试电笔时，手指要按住笔尾的金属帽，用笔尖 接触被测的导线 B.电路中电流过大使保险丝熔断，原因可能是短路也 可能是用电器的总功率过大 C.有金属外壳的家用电器，应使用三脚插头 D.对人体安全的电压是 36V 【考点】安全用电原则. 【分析】(1)正确使用测电笔时，手要接触笔尾金属体; (2)家庭电路中电流过大的原因：一是短路，二是用电 器的总功率过大; (3)三孔插座的接法是左零右火上接地，三脚插头的接 法是中上的要与用电器外壳相连; (4)对人体安全的电压为不高于 36V. 【解答】解： A、使用试电笔时手指要接触金属笔尾，笔尖接触电线， 可辨别火线与零线，故 A 正确; B、电路中的电流过大使保险丝熔断，原因可能是短路 也可能是用电器的总功率过大，故 B 正确; C、有金属外壳的家用电器，应使用三脚插头，这样即 使金属外壳带电，电流会通过地线导入大地，防止造成触电 事故的发生，故 C 正确; D、只有不高于 36V 的电压才是安全电压，故 D 错误. 故选 D. 13.质量相同的甲、乙两辆小车同时同地沿相同方向做 匀速直线运动，它们的 s﹣t 图象如图所示，则下列说法正 确的是( ) A.甲车的惯性运动大 B.乙车的速度大 C.前 4s 内两车相距为 40mD.甲车的动能大 【考点】速度公式及其应用;惯性;动能大小的比较. 【分析】(1)惯性是物体的一种属性，惯性大小只与物 体的质量有关; (2)比较两小车在相等的时间内通过的路程，判断其速 度大小;然后根据动能大小的影响因素判断其动能的大小; (3)从图象中找出前 4s 内两车通过的路程，又知两辆 小车同时同地沿相同方向做匀速直线运动，可求两车相距 多. 【解答】解： A、因为两车的质量相同，所以两车的惯性相同，故 A 错误; BD、由图象可知，当 t 甲=t 乙时，s 甲>s 乙，所以 v 甲>v 乙.因为两车的质量相同，甲车的速度大于乙车的 速度，所以甲车的动能大，故 B 错误、C 正确; C、当 t=4s 时，s 甲=40m，s 乙=20m，甲、乙两辆小车 同时同地沿相同方向做匀速直线运动，故前 4s 内两车相距 40m﹣20m=20m.故 C 错误. 故选 D. 14.有一个长方体木块，放在如图所示的容器中.现缓 慢持续地往容器中注水，一段时间后，木块浮起并上升到一 定高度时停止注水.下列说法正确的是( ) A.停止注水时木块上表面受到的压强等于木块下表面 受到的压强 B.木块缓慢上升过程中，水对容器底部的压强不变 C.木块缓慢上升过程中，木块所受的浮力不变 D.木块缓慢上升过程中，木块所受的浮力逐渐增大 【考点】液体的压强的特点;阿基米德原理. 【分析】(1)根据 p=ρgh 分析液体压强大小变化; (2)根据 F 浮=ρ水 gV 排分析木块缓慢上升过程中， 木块所受的浮力变化. 【解答】解： A、木块漂浮在水面上，停止注水时木块上表面没有受 到水的压强，压强为 0，下表面浸在水中，受到的压强大于 0.故 A 错误; B、木块缓慢上升过程中，水的密度一定，水的深度 h 不断变大，根据 p=ρgh 可知，水对容器底部的压强不断 变大.故 B 错误; CD、木块缓慢上升过程中，水的密度不变，排开水的 体积不变，根据 F 浮=ρ水 gV 排可知，受到水的浮力不 变.故 C 正确、故 D 错误. 故选 C. 15.在探究“通电螺线管外部磁场分布”的实验中，开 关断开时小磁针甲、乙的指向如图所示，当开关闭合时，通 电螺线管有磁性，则下列说法正确的是( ) A.小磁针甲偏转，小磁针乙不偏转 B.小磁针乙偏转，小磁针甲不偏转 C.小磁针甲、乙均偏转 D.滑动变阻器滑片 P 从右向左滑动时，通电螺线管和 磁性逐渐增强 【考点】通电螺线管的磁场. 【分析】由右手螺旋定则可得出螺线管的磁极，则由 磁极间的相互作用可得出小磁针的转动方向;由滑片的移动 可知滑动变阻器接入电阻的变化，则由欧姆定律可得出线圈 中电流的变化，则可知螺线管磁性的变化. 【解答】解：(1)由图可知电流从左端流向右端，则螺 线管中电流应该是从左前方流入，右后方流出，故由右手螺 旋定则可知，螺线管右端应为 N 极; 因同名磁极相互排斥，异名磁极相互吸引，则甲小磁 针 S 将向螺线管靠近，N 极远离螺线管，故甲小磁针不转动; 小磁针乙沿顺时针方向偏转，故 AC 错误;B 正确. (2)滑动变阻器滑片 P 从右向左滑动时，滑动变阻器接 入电阻增大，则由欧姆定律可得电路中电流减小，则通电螺 线管的磁性将减弱.故 D 错误. 故选 B. 16.摩擦起电跟物质的种类有很大关系，严格说来，与 物质的结构和化学成分有关.各种物质中的电子脱离原子所 需要的能量是不同的.因此，不同物质的起电顺序是不同的. 见下列起电顺序表： 起电顺序(正→负) 有机玻璃 玻璃 毛皮 丝绸 纸 金属 硬胶棒 石蜡 涤 纶 硬塑料 聚乙烯 聚丙烯 根据你所学的摩托起电知识和起电顺序表，判断下列 说法正确的是( ) A.跟纸摩擦过的硬橡胶棒带正电 B.跟纸摩擦过的玻璃棒带负电 C.跟涤纶摩擦过的硬橡胶棒带正电 D.跟涤纶摩擦过的玻璃棒带负电 【考点】摩擦起电的实质. 【分析】摩擦起电的实质是电子发生了转移，不同物 体对核外电子的束缚能力不同，有的容易得电子，有的容易 失电子，得到电子的物体带负电，失去电子的物体带正电; 根据表中不同物质的起电顺序可知，表中的两种物质相互摩 擦后，左边的物质带正电，右边的物质带负电. 【解答】解： A、根据表中不同物质的起电顺序可知，跟纸摩擦过的 硬橡胶棒带负电，故 A 错误; B、根据表中不同物质的起电顺序可知，跟纸摩擦过的 玻璃棒带正电，故 B 错误; C、根据表中不同物质的起电顺序可知，跟涤纶摩擦过 的硬橡胶棒带正电，故 C 正确; D、根据表中不同物质的起电顺序可知，跟涤纶摩擦过 的玻璃棒带正电，故 D 错误. 故选 C. 二、填空题(6 题，2 分每题，共 12 分). 17.音乐会上，演员正在演奏二胡，二胡发声是因为琴 弦在 振动 ，演奏过程中，演员不断调整手指在琴弦上的 按压位置是为了改变声音的 音调 . 【考点】声音的产生;音调. 【分析】声音是由物体的振动产生的;物理学中把声音 的高低称为音调，音调的高低与发声体的振动快慢有关，物 体振动越快，音调就越高. 【解答】解：演员在表演二胡时，用弓拉动琴弦，使 琴弦振动发声;当不断调整手指在琴弦上的按压位置，琴弦 的振动快慢就会不一样，故发出声音的音调就会不同. 故答案为：振动，音调. 18.今年 5 月初，长沙磁浮列车开始试运营，磁悬浮列 车是在车厢和铁轨上分别安放磁体，并使它们的同名磁极相 互 排斥 ，列车能够在铁轨上方几厘米的高度上飞驰，避 免了来自车轮与轨道之间的摩擦.小张同学乘坐列车时看见 两旁的树木迅速向南退去，则列车相对地面正在向 北 行 驶. 【考点】磁浮列车的工作原理和特点;参照物及其选 择. 【分析】(1)磁体间的相互作用规律是：同名磁极相互 排斥，异名磁极相互吸引; (2)运动和静止是相对的;看被研究的物体与参照物之 间的相对位置是否发生了改变，如果发生改变，则物体是运 动的;如果未发生变化，则物体是静止的. 【解答】解： (1)磁悬浮列车是在车厢和铁轨上分别安放磁体，由于 它们的同名磁极相互排斥，从而使得接触面彼此分离，达到 了减小车轮与轨道之间摩擦力的目的; (2)小张乘坐列车时看见路旁的树木向南边退去，即树 木是向南运动的，这是以列车(或小张)为参照物;如果以地 面为参照物，则列车正在向北运动. 故答案为：排斥;北. 19.某型号电饭锅有高温档和低温档两个档位，其原理 如图所示，若已知电阻 R0=44Ω，R=2156Ω，则 当开关置于 2 (选填“1”或“2”)位置时为高温档，当 电饭锅以高温档正常工作 10min 消耗的电能为 6.6×105 J. 【考点】电功率的计算;电功的计算. 【分析】根据 P= 可知，电压一定时，电阻越小，电路 的功率越大，即电饭锅的高温档，据此求出高温档的功率， 然后利用 W=Pt 求出电饭锅以高温档正常工作 10min 消耗的 电能. 【解答】解：根据电路图可知，当开关置于位置 1 时， 两电阻串联;开关置于位置 2 时，R 被短路，电路为 R0 的基 本电路; 由 P= 可知，当开关置于位置 2 时，电路功率较大，此 时电饭锅处于高温档; 高温档的功率为：P= = =1100W; 电饭锅以高温档正常工作 10min 消耗的电能为： W=Pt=1100W×10×60s=6.6×105J. 故答案为：2;6.6×105. 20.某同学用天平测量一块金属的质量时，使用了 3 个 砝码，有一个 100 克，一个 50 克，一个 10 克，游码在标尺 上的位置如图所示，则这块金属的质量为 161.6 g.若在 月球表面上用天平测同一块金属的质量，则读数跟在学校实 验室的读数相比 不变 (选填“变大”、“变小”或“不 变”). 【考点】质量的测量与天平. 【分析】天平平衡时，左盘物体的质量等于右盘砝码 质量加上游码在标尺上对应的刻度值，要认清标尺上的分度 值.天平利用杠杆平衡条件工作的，物体和砝码的质量不变. 【解答】解：由图可见，该天平标尺上的分度值为 0.2g， 游码所对应的刻度值是 1g+0.2g×3=1.6g， 因此金属块的质量 m=100g+50g+20g+1.6g=161.6g. 天平利用杠杆平衡条件工作的，在月球表面上用天平 测同一块金属的质量，物体和砝码的质量不变，重力都变为 原来的 ，杠杆还照样是平衡的，所以测量的质量不变，所 以测量结果相同; 故答案为：161.6;不变. 21.刘老师在课堂上做了一个演示实验.实验器材有： 玻璃泡破碎但钨丝完好的废白炽灯、标有“6V 6W”的小灯 泡 L、蓄电池、开关 S、酒精灯、火柴、导线若干.连接的电 路如图所示，当闭合开关 S 时，小灯泡 L 正常发光，然后用 点燃的酒精灯对白炽灯的钨丝加热，可观察到小灯泡 L 的亮 度明显变暗，此时通过小灯泡 L 的电流变 小 .这个实验 说明了电阻跟 温度 有关. 【考点】影响电阻大小的因素. 【分析】(1)掌握影响电阻大小的因素：材料、长度、 横截面积和温度;根据实验过程分析控制的量和改变的量， 得出探究的因素; (2)根据灯泡发光的亮暗判断出电阻的变化. 【解答】解： 用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，观 察到小灯泡 L 的亮度明显变暗，说明通过小灯泡 L 的电流变 小，钨丝的电阻增大，这个现象说明：导体的电阻除了跟自 身因素有关以外，还跟温度有关. 故答案为：小;温度. 22.同样重的实心铜块和实心铁块，都浸没在煤油中， 这时 铁 (选填“铜”或“铁”)块受到浮力大.同样重的 实心铜块和实心铁块，铜块浸没在煤油中，铁块浸没在水中， 这时 铁 (选填“铜”或“铁”)块受到浮力大. 【考点】阿基米德原理;密度公式的应用. 【分析】铜的密度大于铁的密度，根据ρ= 可知同 样重的实心铜块和实心铁块的体积关系. (1)物体浸没时排开液体的体积和自身的体积相等，根 据阿基米德原理比较两者受到的浮力关系; (2)铜块浸没在煤油中，铁块浸没在水中，水的密度大 于煤油的密度，根据阿基米德原理比较两者的浮力关系. 【解答】解：因铜的密度大于铁的密度，且实心铜块 和实心铁块的质量相等， 所以，由ρ= 的变形式 V= 可知，铁块的体积较大. (1)铜块和铁块都浸没在煤油中时， 因物体浸没时排开液体的体积和自身的体积相等， 所以，由 F 浮=ρgV 排可知，铁块排开煤油的体积 较大，受到的浮力较大; (2)铜块浸没在煤油中，铁块浸没在水中， 因水的密度大于煤油的密度，且铜块排开煤油的体积 小于铁块排开水的体积， 所以，由 F 浮=ρgV 排可知，铁块受到的浮力较大. 故答案为：铁;铁. 三、作图题(2 题，共 6 分). 23.如图，一条长绳的一端固定在天花板上，另一端系 一个小球做成一个摆.当球摆到图中所在位置时，画出小球 所受重力和绳对小球拉力的示意图. 【考点】力的示意图. 【分析】根据规则物体的重心在物体的几何中心，然 后过重心表示出重力的方向和拉力的方向. 【解答】解：过球心作竖直向下的重力和沿绳子斜向 上的拉力.如图所示： 24.如图所示，在凸透镜的右焦点处有一平面镜垂直于 主光轴放置.一束光 AB 经凸透镜和平面镜怎样传播?画出光 路图来. 【考点】透镜的光路图;作光的反射光路图. 【分析】平面镜和凸透镜的关系是：平面镜过凸透镜 的焦点垂直主光轴放置; 对于凸透镜：过焦点的光线经凸透镜折射后折射光线 平行于主光轴;平行于主光轴的光线经凸透镜折射后折射光 线通过焦点; 对于平面镜：反射光线与入射光线分居法线两侧，反 射角等于入射角，反射光线恰成为过凸透镜焦点的入射光 线. 【解答】解： (1)平行于主光轴的光线经凸透镜折射后射向焦点 F; (2)射向焦点 F 的光线入射到平面镜上，入射点为 F， 根据反射角等于入射角，画出反射光线;该反射光线是从凸 透镜焦点发出的光线，经凸透镜再次折射后将平行于主光轴 射出，如图所示： 四、实验探究题(5 题，共 32 分). 25.如图是“探究平面镜成像特点”的实验装置图. (1)实验室提供了厚薄不同的两块玻璃板，你应选择 薄 (选填“厚”或“薄”)玻璃板进行实验. (2)在竖立的玻璃板前点燃蜡烛 A，拿未点燃的蜡烛 B 竖立在玻璃板后面移动，人眼一直在玻璃板的 前侧 (选 填“前侧”或“后侧”)观察，直至蜡烛 B 蜡烛 A 的像完全 重合，这种确定像与物大小关系的方法是 等效替代法 (选填“控制变量法”或“等效替代法”). (3)实验时，将蜡烛 A 逐渐远离玻璃板时，它的像的大 小 不变 (选填“变大”、“不变”或“变小”). (4)移去蜡烛 B，在其原来位置上放置一块光屏，光屏 上 不能 (选填“能”或“不能”)呈现蜡烛的像. 【考点】平面镜成像的特点、原理、现象及其实验方 案. 【分析】(1)从厚玻璃板的两个面都可以当作反射面， 会出现两个像这一角度去分析此题. (2)等效替代法是在保证某种效果相同的前提下，将实 际的、复杂的物理问题和物理过程转化为等效的、简单的、 易于研究的物理问题和物理过程来研究和处理的方法.等效 替代法是初中物理中常用的探索问题和分析解决问题的科 学方法之一. (3)平面镜成像大小跟物体的大小有关，这是关键. (4)平面镜所成的像是虚像，不会出现在光屏上. 【解答】解： (1)因为厚玻璃板的两个面都可以当作反射面，会出现 两个像，影响到实验效果，所以应选用薄玻璃板; (2)在竖立的玻璃板前点燃蜡烛 A，拿未点燃的蜡烛 B 竖直在玻璃板后面移动，人眼一直在玻璃板的前侧(A 侧)观 察，直至它与蜡烛 A 的像完全重合，这种确定像与物大小关 系的方法是等效替代法; (3)平面镜成像大小跟物体大小有关，与物体到平面镜 的距离无关，将蜡烛 A 逐渐远离玻璃板时，像的大小不会变 化. (4)因为平面镜所成的像是虚像，不会出现在光屏上， 所以，移去蜡烛 B，在其原来位置上放置一块光屏，光屏上 无法呈现蜡烛的像; 故答案为：(1)薄;(2)前侧;等效替代法;(3)不变;(4) 不能. 26.在探究“水的沸腾”的实验中，当水温升到 90℃ 时，每隔 1min 记录一次温度计的示数，数据记录如下表： 时间/min 0 1 2 3 4 5 6 7 8 温度/℃ 90 92 94 98 98 98 98 98 (1)安装实验器材时应按照 自下而上 (选填“自上 而下”或“自下而上”); (2)第 3min 时温度计示数如图所示，则表中空缺的数 据应为 96 ℃; (3)根据表中实验数据，可知水的沸点是 98 ℃;由 水的沸点，可判断出当时的大气压比 1 个标准大气压 小 ; (4)根据表中实验数据可以推断出，在其它条件不变的 情况下继续对水加热 1min，则水的温度是 98 ℃. 【考点】探究水的沸腾实验. 【分析】(1)实验时，需用酒精灯的外焰加热，所以要 调整好铁圈的高度，然后根据温度计的使用规则固定好其位 置; (2)在进行温度计的读数时，注意其分度值; (3)掌握水沸腾时吸热但温度保持不变的特点，水的沸 点指水沸腾时的温度;根据液体沸点随气压的增大而升高的 特点分析; (4)水沸腾时的特点，吸热但温度保持不变. 【解答】解：(1)酒精灯需用外焰加热，所以要先放好 酒精灯，再固定铁圈的高度，最后再调节温度计的高度，使 温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和 容器底;因此必须按照自下而上的顺序进行. (2)由图知，温度计的分度值为 1℃，其示数为 96℃， (3)由表中数据可知，水的沸点是 98℃，低于 100℃(水 在标准大气压下的沸点是 100℃)，而液体的沸点随气压的减 小而降低，所以当时气压比 1 个标准大气压小; (4)根据水沸腾时吸热但温度保持不变的特点可知，在 其它条件不变的情况下继续对水加热 1min，则水的温度还是 98℃. 故答案为：(1)自下而上;(2)96;(3)98;小;(4)98. 27.如图所示为探究“浮力的大小等于什么”的实验. 操作的合理顺序是 DBCA (只填字母).若图中 F1、 F2、F3、F4 四个力之间的关系式 F2﹣F3=F1﹣F4 成立， 则可得出结论 F 浮=G 排. 【考点】探究浮力大小的实验. 【分析】对于实验的合理顺序，我们应把握住两点， 一是小桶是用来接排出的水的，在接水之前必须先测出空桶 的重;二是物块要先测重力，再直接浸入水中才据引分析得 出合理的顺序; 利用称重法可得出浮力的大小，通过测量排出的水重 也能得出浮力的大小，而这正是阿基米德原理的内容，即浸 入液体中的物体所受的浮力，大小等于它排开的液体所受的 重力 【解答】解：为了使小桶在接水之后可直接计算水的 重力，应先测量空桶的重.然后再测出石块的重力，并直接 浸入水中观察测力计的示数.最后测排出的水和小桶的总 重，求排出的水的重力.因此，合理的顺序应为：D、B、C、 A; AC 两次的结果之差符合称重法求浮力，BD 两次的结果 之差则可求 F1﹣F4 出物体排出的水受到的重力，如果二者 的结果是相等的，F2﹣F3=F1﹣F4，进一步得出结论：F 浮=G 排. 故答案为：(1)DBCA;(2)F2﹣F3=F1﹣F4. 28.某实验小组在测滑轮组机械效率的实验中得到的 数据如表所示，实验装置如图所示. 实验次数 1 2 3 钩码重 G/N 4 4 6 钩码上升高度 h/m 0.1 0.1 0.1 绳端拉力 F/N 1.8 1.6 1.8 绳端移动距离 s/m 0.3 0.4 机械效率η 74.1% 62.5% (1)实验中应沿竖直方向 匀速 拉动弹簧测力计. (2)通过表中数据可分析出第 2 次实验是用 乙 (选 填“甲”或“乙”)图所示装置做的实验. (3)通过第 1 次实验和第 2 次实验的数据分析可得出结 论：使用不同的滑轮组提升相同的重物时，动滑轮的个数越 多(动滑轮的质量越大)，滑轮组的机械效率 越低 (选填 “越高”、“不变”或“越低”). (4)小组同学再用第 2 次实验中使用的装置做第 3 次试 验，表中第 3 次实验中绳端移动距离 s 漏记，但仍然计算出 第 3 次的机械效率η= 83.3% (保留 3 位有效数字). 【考点】滑轮(组)机械效率的测量实验. 【分析】(1)应竖直匀速拉动测力计，这样拉力大小不 变，弹簧测力计的示数稳定; (2)根据 s=nh 确定绳子的股数，判断是哪一个滑轮组; (3)比较实验 1 和 2 的条件和机械效率大小，可得出动 滑轮个数多少对滑轮组机械效率的影响; (4)根据表中实验数据求出绳子移动的距离，应用效率 公式求出滑轮组效率. 【解答】解： (1)实验中应该匀速竖直向上拉动弹簧测力计，以保证 拉力大小恒定; (2)由表中实验数据可知，根据 s=nh，由第 2 次实验数 据 n= = =4，由图示滑轮组可知，实验使用的是乙图所示装 置做的实验; (3)由表中第 1 次实验和第 2 次实验的数据可知，使用 不同的滑轮组提升相同的重物时，动滑轮的个数越多(动滑 轮的质量越大)，滑轮组的机械效率越低; (4)由表中第 2 次实验数据可知，绳端移动的距离是钩 码上升高度的 4 倍，第三次实验使用同样的装置，则第 3 次 实验：绳端移动距离 s=4h; 机械效率η= = = = = ×100%≈83.3%. 故答案为：(1)匀速;(2)乙;(3)越低;(4)83.3%. 29.在伏安法测电阻的实验中，小明选取了两节干电 池、一个开关、一个阻值约为 10 的定值电阻、一个滑动变 阻器、一个电压表和一个电流表进行实验. (1)小明连接的电路如图 1 所示，请你帮他用笔画线代 替导线将电压表正确接入电路中; (2)闭合开关前，小明应将滑动变阻器的滑片 P 滑到 A 端(选填“A”或“B”); (3)闭合开关后，若发现电压表指针向左偏转，说明电 压表的 正负接线柱接反了 ; (4)正确连接电路后，电流表示数为 0.2A，电压表示数 如图 2 所示，待测电阻的阻值为 11 Ω. 【考点】伏安法测电阻的探究实验. 【分析】(1)电压表并联在电阻两端，注意选用小量程; (2)为了保护电路，在开关闭合前，应将滑动变阻器的 滑片移到阻值最大处; (3)向电压表的左侧是电压表正负接线柱接反了; (4)读出电压表示数，利用欧姆定律求值. 【解答】解： (1)电源为两节干电池，电源电压为 3V，故电压表选用 0～3V 量程，电压表并联在定值电阻两端;如图所示： (2)为了保护电路的安全，闭合开关前，应将滑动变阻 器的滑片移到阻值最大处，故移到 A 处; (3)电压表向左侧偏转，即电表反偏，是因为电压表正 负接线柱接反了; (4)由图 2 可知，电压表量程为 0～3V，分度值为 0.1V， 故电压表示数为 2V+2×0.1V=2.2V， 由 I= 可得，待测电阻的阻值：R= = =11Ω. 故答案为：(1)如上图所示;(2)A;(3)正负接线柱接反 了;(4)11. 五、综合题(3 题，共 20 分). 30.现提供一个恒定电压为 3V 的电源、两个电阻(R1 为 10Ω，R2 为 20Ω)、一个电流表和一个开关 S. (1)请你按要求在图中的基础上设计一个完整的电路 图.要求： ①两个电阻 R1、R2 均要接入电路中工作; ②电流表测通过 R1 的电流. (2)根据你上述设计的电路图计算：当开关 S 闭合时， 电流表的示数. 【考点】电路图设计;欧姆定律的应用. 【分析】(1)两电阻均接入电路中工作时，可能是串联， 也可能是并联，电流表测通过 R1 的电流说明电流表与 R1 串 联，据此设计电路图; (2)两电阻串联时，根据电阻的串联和欧姆定律求出电 流表的示数;两电阻并联时，根据并联电路的电压特点和欧 姆定律求出电流表的示数. 【解答】解： (1)由题意可知，两电阻可能是串联、也可能是并联， 且电流表一定与 R1 串联，如下图所示： (2)图 1 中，因并联电路中各支路两端的电压相等， 所以，电流表的示数： I1= = =0.3A; 图 2 中，因串联电路中总电阻等于各分电阻之和， 所以，电流表的示数： I= = =0.1A. 答：(1)电路图如图 1 或图 2 所示; (2)图 1 中电流表的示数为 0.3A，图 2 中电流表的示数 为 0.1A. 31.某景区索道全长 3000m，最高处到最低处高度差为 600m，吊车质量为 200kg，从索道最高处运行到最低处，需 时 25min，求： (1)吊车运行的平均速度是多少; (2)吊车的重力是多少; (3)吊车的重力做了多少功. 【考点】变速运动与平均速度;重力的计算;功的计算. 【分析】(1)已知最高处到最低处高度差和吊车从索道 最高处运行到最低处所用时间，利用 v= 计算吊车运行的平 均速度; (2)利用 G=mg 计算吊车的重力; (3)利用 G=Gh 计算吊车的重力做了多少功. 【解答】解：(1)吊车运行的平均速度： v= = =0.4m/s; (2)吊车的重力： G=mg=200kg×10N/kg=2019N; (3)吊车的重力做的功： W=Gh=2019N×600m=1.2×106J. 答：(1)吊车运行的平均速度是 0.4m/s; (2)吊车的重力是 2019N; (3)吊车的重力做功为 1.2×106J. 32.超声波加湿器通电工作时，雾化片产生每秒 170 万 次的高频率振动，将水抛离水面雾化成大量 1μm～5μm 的超微粒子(水雾)，吹散到空气中使空气湿润，改变空气的 湿度. 图甲所示是某型号超声波加湿器，下表为其部分技术 参数，其中额定加湿量是指加湿器正常工作 1h 雾化水的体 积;循环风量是指加湿器正常工作 1h 通过风扇的空气体积; 加湿效率是指实际加湿量和实际输入功率的比值. 额定加湿量 Q 额 15L/h 额定电压 U 额 220V 额定功率 P 额 660W 水箱容量 V 30L 加湿效率 k ≥1.2×10﹣2L/(h•W) (1)水雾化成超微粒子的过程 不是 (选填是或不是) 汽化现象.加湿器正常工作时电池为 3 A，加满水后最多 能加湿 2 h. (2)在没有其他用电器接入电路的情况下，加湿器工作 30min，标有“3000imp/kW•h”的电能表指示灯闪烁了 720 次，此过程中加湿器的实际功率多少 W?加湿器的加湿量 Q 实至少为多少 L/h? (3)超声波内部有一个湿度监测装置，利用湿敏电阻可 实现对环境湿度的精确测量.图乙中为该湿度监测装置的电 路图，已知电源电压为 24V，定值电阻 R0 的阻值为 120Ω，电流表的量程为 0～100mA，电压表的量程为 0～ 15V，湿敏电阻的阻值 R0 随湿度 RH 变化的关系图线如图丙 所示，请你根据该电路计算湿度监测装置能够测量的湿度范 围. 【考点】电能表参数的理解与电能的求法;欧姆定律的 应用;实际功率. 【分析】(1)物质由液态变为气态的过程叫汽化;根据 P=UI 求出加湿器正常工作时的电流，根据“额定加湿量”求 出加满水后最多能加湿时间; (2)知道“3000r/kW•h”(每消耗 1kW•h 电 能转盘转 3000 转)和电能表转数，可求消耗的电能，知道时 间，求出实际输入电功率，知道加湿效率，根据加湿效率公 式求出实际加湿量. (3)当电路中的电流最大时湿敏电阻的阻值最小，根据 欧姆定律求出电路中的总电阻，利用电阻的串联求出湿敏电 阻的阻值，然后根据图象读出对应的湿度;当电压表的示数 最大时湿敏电阻的阻值最大，根据串联电路的电压特点求出 R 两端的电压，根据串联电路的电流特点和欧姆定律得出等 式即可求出湿敏电阻的阻值，由图丙可知此时环境湿度，得 出该电路能够测量的湿度范围. 【解答】解：(1)水雾化成的超微粒子仍为液体，该过 程不是汽化现象; 由 P=UI 可知，加湿器正常工作时的电流： I= = =3A; 加满水后最多能加湿的时间： t= =2h; (2)加湿器消耗的电能： W= ×1kW•h=0.24kW•h=8.64×105J， 加湿器实际功率： P= = =480W， 因为加湿效率 k= ，最小值η=1.2×10﹣ 2L/(h•W)， 所以实际加湿量至少为： V=kP=1.2×10﹣ 2L/(h•W)×480W=5.76L/h. (3)电路最大电流 I 大=100mA=0.1A，由 I= 可得，电路 中的总电阻： R 总= = =240Ω， 因串联电路中总电阻等于各分电阻之和， 所以，湿敏电阻的阻值： R0=R 总﹣R=240Ω﹣120Ω=120Ω， 由图丙可知，环境湿度为 30%; 当电压表的示数 U0 大=15V 时，R 两端的电压： UR=U﹣U0 大=24V﹣15V=9V， 因串联电路中各处的电流相等， 所以，I= = ，即 = ， 解得：R0′=200Ω， 由图丙所示可知，此时的湿度为 90%; 所以，该电路能够测量的湿度范围是 30%～90%; 故答案为：(1)不是;3;2; (2)此过程中加湿器的实际功率 480W;加湿器的加湿量 Q 实至少为 5.76L/h; (3)湿度监测装置能够测量的湿度范围为 30%～90%.
