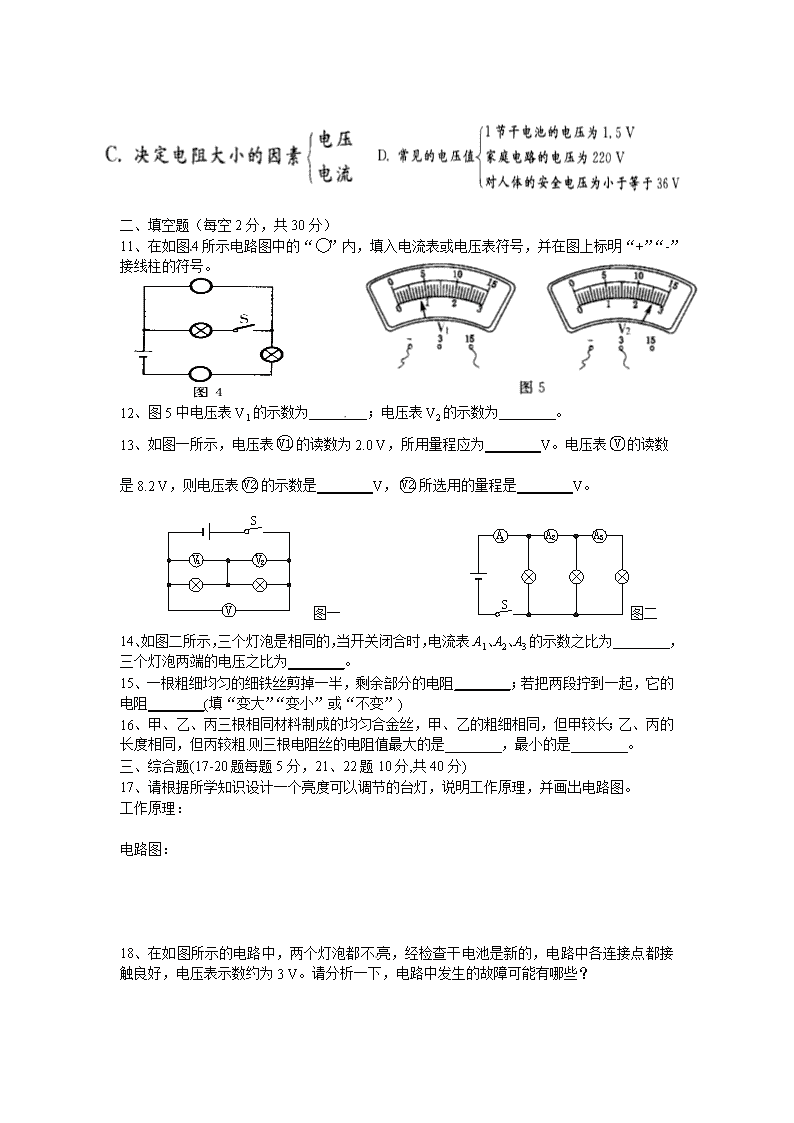

第六章 电压和电阻复习题 一、选择题（每题3分，共30分）‎ ‎1、使用电压表时，下列说法中错误的是( )‎ A、让电流从“+”接线柱流入电压表，从“-”接线柱流出电压表 B、测量前应先检查指针是否在零刻度处 C、要把电压表与待测电路并联 D、不能估计电压大小时，应选较小量程试触 ‎2、一根电阻丝剪掉1/4，它的电阻值将( )‎ A、变大 B、变小 C、不变 D、无法判断 ‎3、如图1所示，电源电压保持不变，若P向右移动，则电压表、电流表示数的变化分别为( )‎ A、变大，变小 B、变大，变大 C、变小，变大 D、变小，变小 ‎4、下面说法中正确的是( )‎ A、电路中只要有电压就会有电流 B、电压一定会使物体中的电子不断移动 C、电路中有电流，电路两端一定有电压 D、电流使物体中不断有电压 ‎5、关于滑动变阻器，下列说法中不正确的是( )‎ A、滑动变阻器要与被控制电路串联 ‎ B、滑动变阻器的四个接线柱是可以任意连接的 C、滑动变阻器在电路中不但能改变电路里的电流，还能起到保护电路的作用 D、滑动变阻器电阻丝的绝缘漆与滑片相接触的部分被刮掉了 ‎6、下列用电器中不需要用到变阻器的是( )‎ A、普通家用白炽灯 B、电视机或收音机上的音量调节旋钮 C、调温电熨斗 D、无级调光书写台灯 ‎7、下列事实中最能说明导体的电阻跟导体的材料有关的是( )‎ A、长度相同、粗细不同的铜丝的电阻不同 B、粗细相同、长短不同的铁丝的电阻不同 C、长短、粗细相同的铜丝和铁丝的电阻不同 D、以上说法都不对 ‎8、如图2所示在滑动变阻器的滑片P向右移动过程中。 电路中的电流变大。则电路与滑动变阻器的连接方式正确的是( )‎ A、a连C，b连D B、a连A、b连B C、a连C，b连B D、a连C，b连D ‎9、用电压表测出三节干电池电压是1.5 V、1.4 V、1.3 V,这三节干电池串联后，电池组的电压是 ‎ A、1.5 V B1.4 V C、4.2 V D、4.5 V ‎10、下列知识结构正确的是( ) ‎ A、比较电流表和电压表的使用 二、填空题（每空2分，共30分）‎ ‎11、在如图4所示电路图中的“ ”内，填入电流表或电压表符号，并在图上标明“+”“-”接线柱的符号。‎ ‎12、图5中电压表V1的示数为 ；电压表V2的示数为 。‎ ‎13、如图一所示，电压表的读数为2.0 V，所用量程应为________V。电压表的读数是8.2 V，则电压表的示数是________V，所选用的量程是________V。‎ ‎ 图一 图二 ‎14、如图二所示，三个灯泡是相同的，当开关闭合时，电流表A1、A2、A3的示数之比为________，三个灯泡两端的电压之比为________。‎ ‎15、一根粗细均匀的细铁丝剪掉一半，剩余部分的电阻________；若把两段拧到一起，它的电阻________(填“变大”“变小”或“不变”)‎ ‎16、甲、乙、丙三根相同材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗.则三根电阻丝的电阻值最大的是________，最小的是________。‎ 三、综合题(17-20题每题5分，21、22题10分,共40分)‎ ‎17、请根据所学知识设计一个亮度可以调节的台灯，说明工作原理，并画出电路图。‎ 工作原理：‎ 电路图：‎ ‎18、在如图所示的电路中，两个灯泡都不亮，经检查干电池是新的，电路中各连接点都接触良好，电压表示数约为3 V。请分析一下，电路中发生的故障可能有哪些？‎ ‎19、如图三所示的电路是某同学设计的电路图，圆圈内是电表，请你利用学过的电压表和电流表的知识在圆圈内填上适当的电表.‎ 图三 图四 ‎20、图四所示是家用普通双桶波轮式洗衣机的简化电路，通电后洗涤电动机正常工作，而脱水电动机不工作，可能是盖开关、脱水定时器和脱水电动机损坏.给你一只电压表，应如何检修这台洗衣机？‎ ‎21、如图所示是两个灯泡并联后通过开关接在电源上的实物连接图，其中电流表测干路中的电流，电压表测并联电灯的电压，给出的实物图中有两根导线接错了。(1)找出接错的导线，用“×”表示并将正确的连线画在图上(用虚线表示)；(2)如果不更正错误，电流表和电压表的示数情况如何？(3)画出改正后的电路图。‎ ‎22、小明想要探究一下“导体的电阻与导体温度的关系”请你帮他完成实验探究报告。‎ ‎(1)提出课题： ；‎ ‎(2)猜想或假设： ；‎ ‎(3)设计实验： ‎ ‎ ①主要器材和实验装置： ；‎ ‎ ②实验步骤：‎ ‎ ③实验现象或数据记录表格 ‎(4)分析与论证：如果得出的结论与你的猜想一致，则你在实验中看到的现象是 ‎ 。‎ ‎(5)评估：实验中应注意的主要影响因素，说出其中之一 ‎ 参考答案：‎ ‎1、D；2、B；3、D；4、C；5、B；6、A；7、C；8、C；9、C；10、D ‎11、如答图22所示 ‎12、4V 2.6 V ‎13、0~3 6.2 0~15‎ ‎14、3∶2∶1 1∶1∶1‎ ‎15、变小 变小 ‎16、甲 丙 ‎17、电路图如答图28 ‎ ‎ 工作原理：滑片P左移时。灯泡变亮、滑片P右移时，灯泡变暗 ‎18、答案：①导线b、c中某处断路；②灯泡L2的灯丝断了。‎ ‎19、‎ ‎20、把电压表的其中一个接线柱接在d点,另一个接线柱顺次接触a、b、c点,分别闭合开关和脱水定时器,当接触a点电压表有示数,而接触b点电压表无示数,说明盖开关处断路,更换盖开关,若电压表示数电压等于a点电压,说明盖开关通电正常；若b点有电压,再用接线柱接触c点,若c点没有电压,说明脱水定时器断路,损坏需更换,若c点有电压,说明脱水定时器通电正常；若盖开关、脱水定时器均正常,脱水电动机不转,说明脱水电动机损坏需要换。‎ ‎21、(1)如图甲 ‎(2)电流表会被烧坏,电压表示数为零.(3)如图乙 ‎22、‎ 问题：导体的电阻与导体温度的关系 猜想与假设；在导体的材抖、长度、横截面积相同时，导体的温度越高，电阻值就越大 ‎ 器材：电源、开关、导线、铁境丝、灯泡。酒精灯 实验装置图；如答图26 ‎ 实验步骤： ‎ ‎(1)设计实验装置如答图26‎ ‎(2)连接电路，加热前，闭合开关，观察灯泡的亮度 ‎(3)用酒精灯给铁丝加热一段时间，现察灯泡的亮度 ‎ ‎(4)用酒精灯给铁丝再加热一段时间，观察灯泡的亮度 ‎(5)分析比较二次灯泡亮度，得出结论 数据记录表格：‎ 实验次数 加热时间 灯泡亮度 电阻大小 ‎1‎ ‎2‎ ‎3‎ 如果你的猜想是正确的。在实验过程中你所看到的现象应该是：随着加热时间的增加，灯泡的亮度越来越暗，说明铁丝的电阻变大 在这次实验中用到的物理研究方法有：转换法
