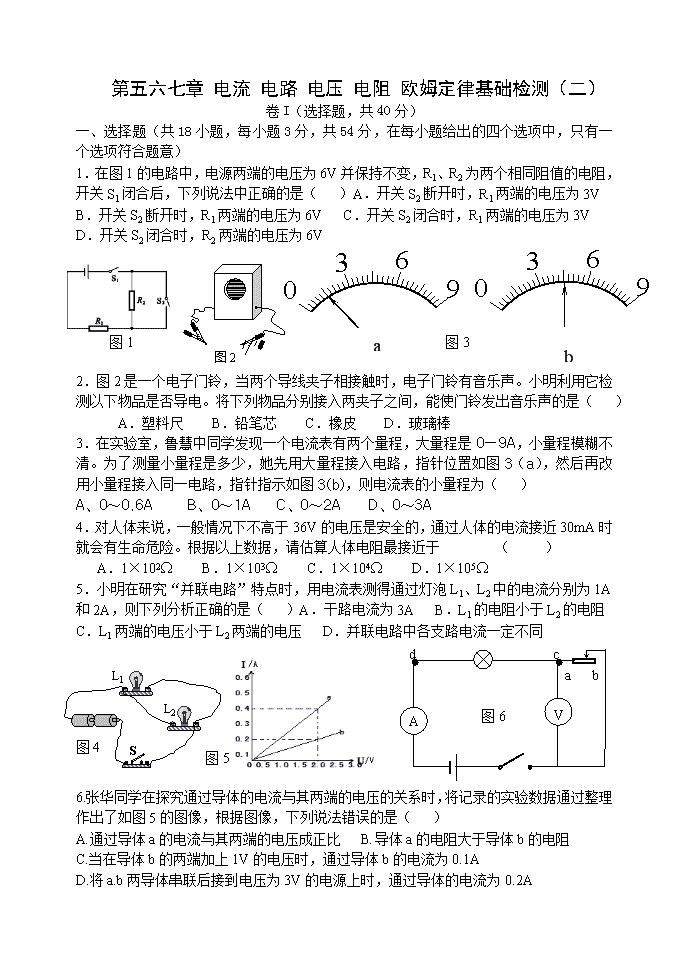

第五六七章 电流 电路 电压 电阻 欧姆定律基础检测（二）‎ 卷I（选择题，共40分）‎ 一、选择题（共18小题，每小题3分，共54分，在每小题给出的四个选项中，只有一个选项符合题意）‎ ‎1．在图1的电路中，电源两端的电压为6V并保持不变，R1、R2为两个相同阻值的电阻，开关S1闭合后，下列说法中正确的是（ ）A．开关S2断开时，R1两端的电压为3V ‎ B．开关S2断开时，R1两端的电压为6V C．开关S2闭合时，R1两端的电压为3V a b 图3‎ D．开关S2闭合时，R2两端的电压为6V 图2‎ 图1‎ ‎2．图2是一个电子门铃，当两个导线夹子相接触时，电子门铃有音乐声。小明利用它检测以下物品是否导电。将下列物品分别接入两夹子之间，能使门铃发出音乐声的是（ ）‎ A．塑料尺 B．铅笔芯 C．橡皮 D．玻璃棒 ‎3．在实验室，鲁慧中同学发现一个电流表有两个量程，大量程是0—9A，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图3（a），然后再改用小量程接入同一电路，指针指示如图3(b)，则电流表的小量程为（ ）‎ A、0～0.6A B、0～1A C、0～2A D、0～3A ‎4．对人体来说，一般情况下不高于36V的电压是安全的，通过人体的电流接近30mA时就会有生命危险。根据以上数据，请估算人体电阻最接近于 （ ）‎ ‎ A．1×102Ω B．1×103Ω C．1×104Ω D．1×105Ω ‎5．小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是（ ）A．干路电流为3A B．L1的电阻小于L2的电阻 A V a b c d 图6‎ C．L1两端的电压小于L2两端的电压 D．并联电路中各支路电流一定不同 图5‎ L1‎ L2‎ S 图4‎ ‎6.张华同学在探究通过导体的电流与其两端的电压的关系时，将记录的实验数据通过整理作出了如图5的图像，根据图像，下列说法错误的是（ ）‎ A.通过导体a的电流与其两端的电压成正比 B.导体a的电阻大于导体b的电阻 C.当在导体b的两端加上1V的电压时，通过导体b的电流为0.1A D.将a.b两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A ‎7．小军在探究“灯泡亮度与电流和电压的关系”时，设计如图6的电路。闭合开关S，灯L发光，针对滑动变阻器滑片P滑动时引起的变化及小军的设计，下列判断正确的是A．P向a端滑动，电流表和电压表的示数都变小，灯泡变暗 B．P向b端滑动，电压表的示数变大，灯泡变亮 C．P向b端滑动，电压表示数变小，灯泡变暗 D．小军的设计应做如下改进：把电压表正、负接线柱分别接在c、d两点 ‎8．在如图7（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图7（b）所示，则电阻R1和R2两端的电压分别为（ ） ‎ 图7‎ 图9‎ L1‎ L2‎ A．5.6V 1.4V B．7 V 1.4V C．1.4V 7V D．1.4V 5.6V 图 8‎ ‎9．小刚同学用图8的电路研究电流跟电阻的关系。在实验过程中，当A、B两点间的电阻由5Ω更换为l0Ω后，他下一步的操作是 ( ) A．记录电流表和电压表的示数 B．将变阻器滑片向左移动 C．将变阻器滑片向右移动 D．增加电池的个数 ‎10．如图9是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是（ ）‎ A．L1断路 B．L1短路 C．L2断路 D．L2短路 ‎11、如图10的电路中，电源电压不变，闭合电键S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（ ）‎ 图10‎ A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路 ‎0‎ ‎5‎ ‎10‎ ‎15‎ V ‎0‎ ‎1‎ ‎2‎ ‎3‎ V2‎ V1‎ L2‎ L1‎ S 甲 图11 乙 图12‎ ‎12．小明按如图11甲所示的电路进行实验，当开关闭合后，电压表V１和V2的指针位置完全一样，如图乙，造成这一现象的原因是（ ）‎ A．可能Ｌ１开路 B．可能Ｌ２短路 C．可能 V１和V2所选量程不相同，Ｌ1短路 D．可能 V１和V2所选量程不相同，电路各处完好 ‎13、在如图12电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮，若将电压表接在a、d间，闭合开关s，电压表有明显示数；若将电流表接在a、c间，无论闭合还是断开开关s，电流表都有明显示数，且灯泡L发光．则故障一定是（ ）‎ A．灯泡断路 B．灯泡短路 C．电阻R短路 D．电阻R断路 ‎ ‎14.小黄连接如图13的电路中，小灯泡L1和L2都标有“3V，0.25A”字样，电源由2节1.5V的干电池串联而成。小黄对小陈说了下列说法，其中错误的是（ ） ‎ A.要使L1和L2串联，可去掉导线b B.S闭合后，电路将发生短路 C. L1和L2并联，闭合S后L1和L2能发光 D.若将导线M从接线柱B改接到接线柱A上，则两灯都能正常发光 图16‎ 图15‎ P 图14‎ 图13‎ ‎15．在图14的电路中，电源电压不变。闭合电键S，电路正常工作。一段时间后，未移动滑片P，电压表V与电流表A的示数的比值变大，则（ ）A．灯L可能熄灭 B．电阻R可能短路 C．灯L一定熄灭 D．电阻R一定断路 ‎16．一段导体接在电压为9V的电源上时，通过导体的电流是1A若将这段导体接在电压为3V的电源上时，这段导体的电阻是（ ） A．9Ω B. 6Ω C .3Ω D.由9Ω变为3Ω ‎17. 如图15，电源电压恒定，当S接a时，电流表与的示数之比为3：5；当S接b时，电流表与的示数之比为2：3，则与的电阻之比为（ ）‎ A. 9：10 B. 4：3 C. 3：4 D. 5：2‎ ‎18、如图16，滑动变阻器的滑片在某两点间移动时，电流表的示数范围为1A到2A之间，电压表的示数范围为6V到9V之间，则定值电阻R的阻值及电源电压分别为（ ）‎ A、3Ω，15V B、6Ω，15V C、3Ω，12V D、6Ω，12V 二、填空及简答题（本题共5个小题，共22分，请将正确答案填写在题中横线上）‎ 图20‎ U/V I/A ‎0‎ ‎2‎ ‎4‎ ‎6‎ ‎2‎ ‎4‎ ‎6‎ ‎8‎ ‎10‎ 乙 甲 R1‎ V1‎ V2‎ A R2‎ R0‎ ‎19. 如图17，电阻R1＝R2＝4Ω，电源电压保持不变。当S1、S2都闭合时，电流表示的示数为‎0.75A，此时电路是_______联电路，电路的总电阻是_________Ω，当S1闭合、S2断开时，电路的总电阻是_________Ω，电流表的示数是_________A。‎ 图17‎ 图19‎ 图18‎ ‎20．一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应_______联一个_______Ω的电阻．‎ ‎21．如图18，电源电压不变，当开关S闭合，灯泡正常发光，再将滑片P向B端移动，在此过程中，电流表的读数__________，电压表的读数_________。(以上两空选填“变大”、“不变”或“变小”) ‎ ‎22．如图19，两个电阻R1和R2的阻值都是10Ω，开关闭合后，电压表示数是4.5V，则电流表的示数是_______A，电流表的示数是_________A。‎ ‎23．图20甲的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变。改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线分别画在图20乙的坐标系中。根据以上条件可知电阻R0的阻值为_______Ω。‎ 三、实验探究题（本题共N个小题，共X分）‎ ‎24、阅读下而短文，回答问题: 二极管的导电特性 二极管是一种电学元件，它最重要的特性就是单向导电性。图21甲所示是二极管的实物图和它的电路图符号。在电路中，电流只能从二极管的正极流入，负极流出。下面通过简单的实验说明二极管的单向导电性。‎ ‎ 方法是:将二极管与一个小灯泡、一个开关串联接在干电池两端。闭合开关后，若灯泡亮，表明二极管的连接方式是图乙所示，这种连接方式相当电路中的通路状态;若灯泡不亮，表明二极管的连接方式是图丙所示.这种连接方式相当于电路中的断路状态。这个实验很直观地说明了二极管的单向导电性。‎ ‎(1)把二极管、小灯泡.电池、开关分别连接成电路，请分别说明闭合开关后图22甲、乙电路中的小灯泡是否发光?‎ 图21‎ ‎(2)请设计一个实验，利用二极管判断蓄电池的正负极(没有电压表、电流表，其他器材自选)。请在虚线框内画出电路图:（用表示蓄电池）判断方法:‎ 图22‎ 四、计算应用题（本题共N个小题，共X分）‎ 图23‎ ‎25.某航模中有一如图所示的配件，内由电压恒定的电源和一个4欧的定值电阻R1串联组成，密封在一个盒子内，只露出两个接线柱A,B。若将一电流表直接接在A,B两接线柱上，电流表的示数为2.0安；若将一只定值电阻R2与电流表串联后接在A,B两接线柱上，电流表的示数为0.5安。求：‎ ‎(1)电源电压为多少伏？ (2)电阻R2的阻值为多少欧？‎ 答案：‎ ‎1、A 2、B 3、D 4、B 5、A 6、B 7、D 8、A 9、C 10、D ‎11、D 12、D 13、D 14、C 15、A 16、A 17、C 18、C ‎ ‎19、并联；2Ω；4Ω；0.75A 20、串 10 21、变小，不变 22、0.9，0.45‎ ‎23、1 ‎ ‎24、（1）甲图中的小灯泡发光，乙图中的小灯泡不发光，（2）‎ 判断方法：闭合开关后，若小灯泡亮，表明接二极管正极 一端是蓄电池的正极；若小灯泡不亮，表明接二极管正极 一端是蓄电池的负极；‎ ‎25、解：（1）U＝IR1‎ ‎ =2安×4欧=8伏 ‎ （2）∵R=U/I=8伏/0.5安=16欧 ‎ ∴R2 = R－R1=16欧一4欧=12欧
