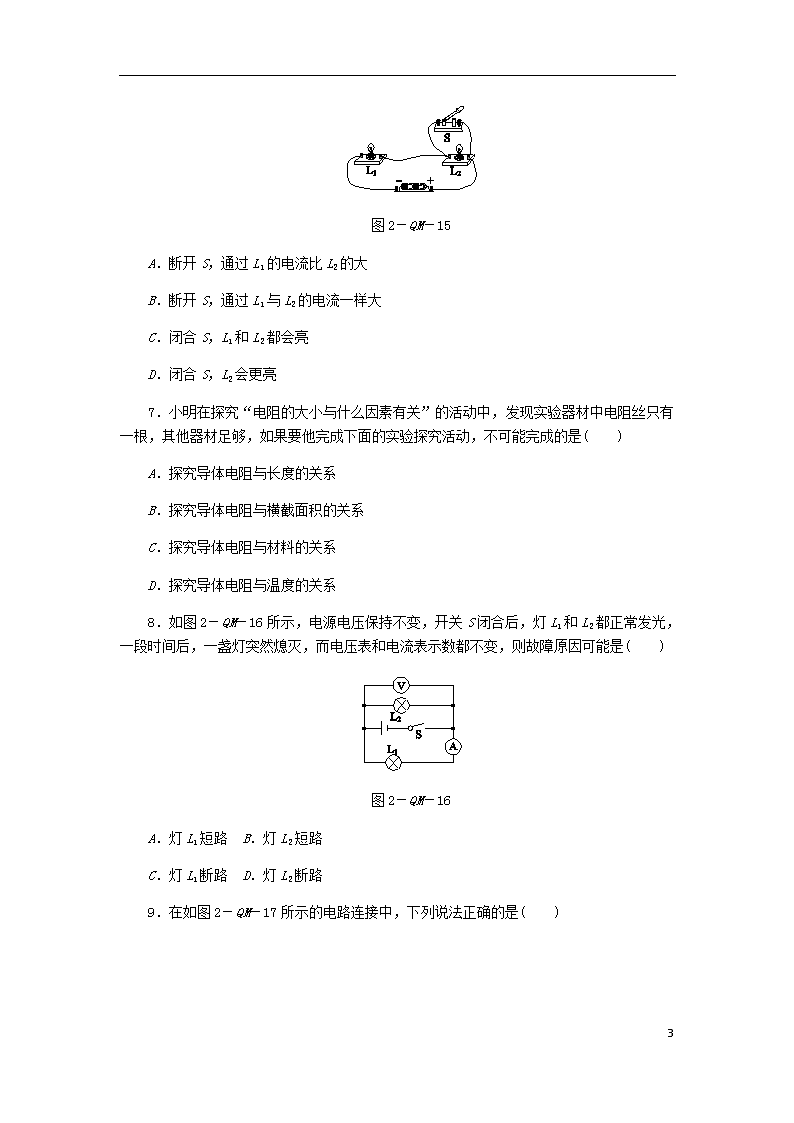

期末专项复习卷(二)‎ 简单电路 考点过关 一、选择题 ‎1．电视机的荧光屏上经常有许多灰尘，这主要是因为(　　)‎ A．灰尘的自然堆积 B．荧光屏有较强的吸附灰尘的能力 C．电视机工作时，屏表面温度较高，吸附灰尘 D．电视机工作时，屏表面有静电吸附灰尘 ‎2．如图2－QM－11所示，粗心的小强把电流表直接接在了L1的两端。此时如果闭合开关，一定会发生(　　)‎ 图2－QM－11‎ A．电源短路 B．电流表损坏 C．L1不亮 10‎ D．L2的灯丝烧断 ‎3．手电筒的构造如图2－QM－12所示，电源为两节干电池，下列说法正确的是(　　)‎ 图2－QM－12‎ A．按键相当于开关 B．弹簧为绝缘体 C．灯泡发光时，两端电压为4 V D．灯泡发光时，电能转化为化学能 ‎4． 永州市正在创建全国交通安全文明城市，遵守交通法规从我做起。根据你对斑马线旁边红、绿信号灯的了解，在图2－QM－13中符合实际的电路图是(　　)‎ 图2－QM－13‎ ‎5．教室内有四盏220 V的灯，两个开关，每个开关控制两盏灯。图2－QM－14中能正确反映教室这四盏灯连接情况的是(　　)‎ 图2－QM－14‎ ‎6．如图2－QM－15所示电路，下列有关说法正确的是(　　)‎ 10‎ 图2－QM－15‎ A．断开S，通过L1的电流比L2的大 B．断开S，通过L1与L2的电流一样大 C．闭合S，L1和L2都会亮 D．闭合S，L2会更亮 ‎7．小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其他器材足够，如果要他完成下面的实验探究活动，不可能完成的是(　　)‎ A．探究导体电阻与长度的关系 B．探究导体电阻与横截面积的关系 C．探究导体电阻与材料的关系 D．探究导体电阻与温度的关系 ‎8．如图2－QM－16所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，一段时间后，一盏灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是(　　)‎ 图2－QM－16‎ A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路 ‎9．在如图2－QM－17所示的电路连接中，下列说法正确的是(　　)‎ 10‎ 图2－QM－17‎ A．灯泡L1和L2并联，电流表测的是L1支路的电流 B．灯泡L1和L2并联，电压表测量的是电源电压 C．灯泡L1和L2串联，电压表测的是L2两端的电压 D．灯泡L1和L2串联，电压表测的是L1两端的电压 ‎10．在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图2－QM－18所示，A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法中不正确的是(　　)‎ 图2－QM－18‎ A．只把A和C接入电路，无法改变通过电位器的电流 B．把A和B接入电路，当滑片顺时针旋动时，电位器所在电路电流变小 C．将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流 D．只将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大 二、填空题 ‎11．自然界只存在两种电荷，一种是正电荷，另一种是________电荷。当甲、乙两个通草球出现如图2－QM－19所示情形时，若甲带正电，则乙带________电。‎ 图2－QM－19‎ 10‎ 12． 电风扇有一个自动断电的安全装置，如图2－QM－20所示，当电风扇倒立时，它________电路；直立时，它________电路。(均选填“断开”或“闭合”)‎ 图2－QM－20‎ ‎13．用一电流表测电流，指针指示位置如图2－QM－21所示，此时所用量程的分度值是________A，所测电流的大小为________A。‎ 图2－QM－21‎ ‎14．如图2－QM－22所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每个LED的正常工作电流为15 mA，则这种LED手电筒正常工作时的总电流为________ mA。‎ ‎　　　　‎ 图2－QM－22‎ ‎15．如图2－QM－23所示，自动铅笔芯与电池、小灯泡串联，固定铅笔芯一端的夹子，移动另一端的铜环，改变铅笔芯接入电路中的________，使铅笔芯接入电路中的电阻发生改变，从而改变通过电路中的________，小灯泡的亮度也发生变化。‎ 图2－QM－23‎ ‎16．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图2－QM－24所示。再测L2两端电压时，只将电压表接A的一端改接C，‎ 10‎ 这种接法__________(选填“正确”或“不正确”)，理由是______________________________。‎ 图2－QM－24‎ ‎17.为了研究温度对导体电阻的影响，小翔设计了如图2－QM－25所示的实验电路：用酒精灯对电路中的一段导体加热。观察导体电阻的变化，该实验方案存在的缺陷是________________________________________________________________________，‎ 提出的改进方案是：________________________________________________________________________‎ ‎________________________________________________________________________。‎ 图2－QM－25‎ ‎18．如图2－QM－26所示，开关S接到a时，电压表示数为9 V；开关S接到b时，电压表示数为4 V。由此可知，电源电压U＝________V，灯L2两端电压U2＝________V，灯L1两端电压U1＝________V。‎ 图2－QM－26‎ 三、作图与实验探究题 ‎19．如图2－QM－27甲所示的电池盒，盒外有三个接线柱A、B、C；盒内有三个5号电池插槽，六个接线柱a、b、c、d、e、f；部分连接好的导线已画出，如图乙中虚线所示。选接盒外不同接线柱，可从该电池盒获得1.5 V、3 V、4.5 V三种输出电压。请你在图乙的虚线框内，用笔画线代替导线将三节干电池(用元件符号表示)连接起来，组成一个符合实际的电源，并满足下列要求：‎ 10‎ ‎(1)A、B间电压为1.5 V(A为负极，B为正极)；‎ ‎(2)B、C间电压为3 V(B为负极，C为正极)；‎ ‎(3)A、C间电压为4.5 V(A为负极，C为正极)。‎ 图2－QM－27‎ ‎20． 图2－QM－28甲为研究并联电路电流规律的实验电路图。‎ 图2－QM－28‎ ‎(1)若要测量干路电流，则电流表应串联在图甲中的________(选填“A”“B”或“C”)处。‎ ‎(2)若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。调整正确后闭合开关，发现指针又偏向图乙位置，其原因是______________________________。‎ ‎(3)纠正(2)中错误后，测出A、B、C三处的电流值如下表所示。由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。这个实验在设计方案上还存在的不足之处是：________________________________________(写出一条)。‎ 位置 A B C 电流/A ‎0.18‎ ‎0.18‎ ‎0.36‎ ‎21. 在“研究串联电路电压特点”的实验中，某同学进行了如下探究。‎ 10‎ 图2－QM－29‎ 记录表 测量元件 电压/V 灯L1‎ ‎2.7‎ 灯L2‎ ‎1.8‎ 电源 ‎4.5‎ ‎[实验步骤]‎ ‎(1)连接好如图2－QM－29所示电路，闭合开关观察两灯发光情况。‎ ‎(2)分别用电压表测灯L1、L2和电源两端电压，并将读数记录在表内。‎ 请你用笔画线代替导线，将电压表接入电路中，测出电源电压。‎ ‎[得出结论]比较表中数据可知：串联电路的总电压等于各分电压之和。‎ ‎[反思交流]要使上述结论更具普遍性，同学们讨论了以下三种方案：‎ 方案甲：反复断开、闭合开关，测出各电压值；‎ 方案乙：更换不同规格的灯泡，测出各电压值；‎ 方案丙：增加电池节数，测出各电压值。‎ 以上三种方案，你认为不可行的是__________。‎ 四、计算题 ‎22．某同学连接的电路如图2－QM－30所示，他所用的电源是四节干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，求：‎ ‎(1)L1两端的电压。‎ ‎(2)L2两端的电压。‎ 10‎ 图2－QM－30‎ ‎23．如图2－QM－31甲所示的电路中，电源电压为3 V，只闭合开关S，电流表的示数如图乙所示，再闭合S1后，通过L1的电流是通过L2电流的2倍，求：‎ ‎(1)电灯L2两端的电压。‎ ‎(2)通过电灯L2的电流。‎ ‎(3)干路中的电流。‎ 图2－QM－31‎ 10‎ ‎ 详解详析 ‎1．D　2.C　3.A　4.C　5.A　6.B　7.C　8.D ‎9．D　10.D　11.负　正　12.断开　闭合 ‎13．0.02　0.5　14.75　15.长度　电流 ‎16．不正确　电压表的“＋”“－”接线柱接反 ‎17．无法观察电阻的变化情况　在原电路中增加一个电流表(或小灯泡)‎ ‎18．9　4　5‎ ‎19．如图所示 ‎20．(1)C ‎(2)电流表“＋”“－”接线柱接反 ‎(3)用同一规格的灯泡或只测量得到一组实验数据 ‎21．(2)如图所示　方案甲 ‎22．电源电压为U＝4×1.5 V＝6 V，‎ 电压表测L2两端的电压，则U2＝2 V；‎ L1两端的电压为U1＝U－U2＝6 V－2 V＝4 V。‎ ‎23．(1)两个开关都闭合时，两个灯泡并联，两个灯泡两端的电压都等于电源电压，即电灯L2两端的电压是3 V。‎ ‎(2)只闭合开关S，电流表测量的是L1中的电流，此时电流表的示数是‎0.46 A，因为通过L1的电流是通过L2电流的2倍，所以通过电灯L2的电流是‎0.23 A。‎ ‎(3)干路中的电流是I＝‎0.46 A＋‎0.23 A＝‎0.69 A。‎ 10‎ 10‎
