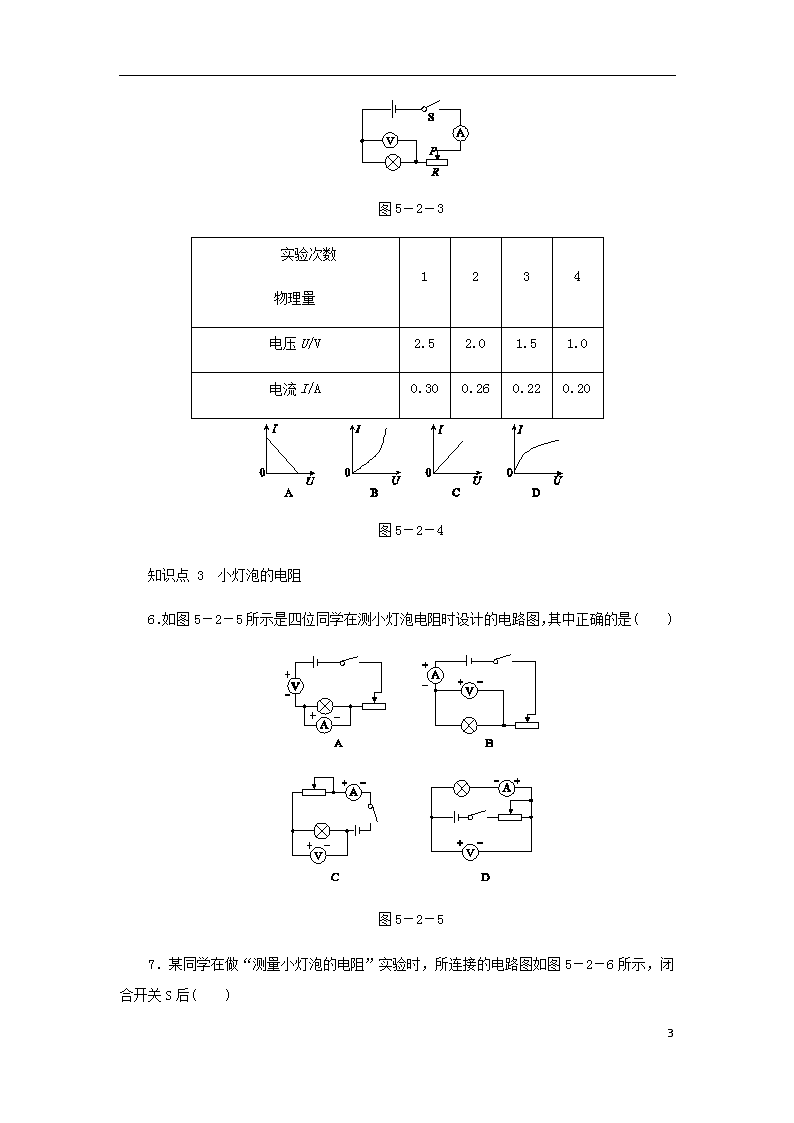

‎2.测量电阻 知识点 1　伏安法测电阻 ‎1．在伏安法测电阻实验中，滑动变阻器不能起到的作用是(　　)‎ A．改变待测电阻两端的电压 B．改变电路中的电流 C．保护电路 D．改变待测电阻的阻值 ‎2．在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是(　　)‎ A．连接电路时，先断开开关 B．应从电源的正极开始连线，开关应靠近电源的正极 C．在无法估计被测电阻大小时，电流表、电压表应选用较大的量程 D．将变阻器连入电路时，应将滑片移至阻值最大的位置上 ‎3．小华用“伏安法”测电阻：‎ 9‎ 图5－2－1‎ ‎(1)请用笔画线代替导线，将图5－2－1甲所示的实物电路连接完整。‎ ‎(2)在连接电路时，开关应________，滑动变阻器的滑片P应置于________(选填“A”或“B”)端。‎ ‎(3)闭合开关，将滑动变阻器的滑片P移动到某一位置，电压表的示数为1.5 V，电流表的示数如图乙所示，其示数为________A，则电阻R的阻值是________Ω。实验中需要多次测量求电阻的平均值，其目的是________________。‎ 知识点 2　电压—电流关系图像 ‎4．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制了如图5－2－2所示的U－I关系图像，由图可以看出R1与R2的大小关系是(　　)‎ 图5－2－2‎ A．R1＞R2 B．R1＝R2‎ C．R1＜R2 D．无法确定 ‎5．某同学用如图5－2－3所示的电路测量小灯泡的电阻，通过调节滑动变阻器滑片的位置来改变小灯泡两端的电压U(在不损坏小灯泡的情况下)，测得通过小灯泡的电流为I，记录的数据如下表所示，则I与U的关系图像正确的是(　　)‎ 9‎ ‎ ‎ 图5－2－3‎ ‎　　实验次数 物理量　　　‎ ‎1‎ ‎2‎ ‎3‎ ‎4‎ 电压U/V ‎2.5‎ ‎2.0‎ ‎1.5‎ ‎1.0‎ 电流I/A ‎0.30‎ ‎0.26‎ ‎0.22‎ ‎0.20‎ 图5－2－4‎ 知识点 3　小灯泡的电阻 ‎6．如图5－2－5所示是四位同学在测小灯泡电阻时设计的电路图，其中正确的是(　　)‎ 图5－2－5‎ ‎7．某同学在做“测量小灯泡的电阻”实验时，所连接的电路图如图5－2－6所示，闭合开关S后(　　)‎ 9‎ 图5－2－6‎ A．电压表烧坏 B．电流表烧坏 C．电压表有示数，电流表示数为零 D．电流表有示数，电压表示数为零 ‎8．小明实验中发现当小灯泡的电压、电流越大时，小灯泡的电阻也越大，其原因是(　　)‎ A．小灯泡的电阻与电压、电流有关 B．灯丝的长度改变了 C．灯丝的横截面积改变了 D．灯丝的温度改变了 ‎9．在用伏安法测量小灯泡的电阻时，小明连好最后一根导线后发现小灯泡发出强烈的光，原因可能是________________、________________。‎ ‎10．小希在测额定电压为2.5 V的小灯泡电阻时，设计了如图5－2－7甲所示的电路图。‎ 图5－2－7‎ ‎(1)实验时，小希按电路图连接了电路，闭合开关，在调节滑动变阻器的过程中，发现电压表示数突然变大，电流表无示数，其可能的原因是__________。排除故障后，‎ 9‎ 小希通过实验测量了多组实验数据并画出了I－U图像，如图乙所示。‎ ‎(2)小灯泡正常发光时的电阻为________Ω。‎ ‎(3)选取图像中的三组数据，通过计算后发现电阻值相差较大，你对这一现象的解释是：________________________________________________________________________‎ ‎________________________________________________________________________。‎ ‎11．如图5－2－8所示是四名同学设计的用伏安法测电阻R的电路图，其中正确的是(　　)‎ 图5－2－8‎ ‎12．在测量小灯泡电阻的实验中，因缺少电压表，小军利用两个电流表和一个已知阻值为10 Ω的电阻R0，同样测出了小灯泡的电阻，原理如图5－2－9甲所示。闭合开关，小军读出电流表A1的示数为‎0.3 A，而电流表A2的示数如图乙所示，则小灯泡L两端的电压为______V，电阻为______Ω。‎ 图5－2－9‎ 9‎ 图5－2－10‎ ‎13．为了测量定值电阻Rx的阻值，某同学组装了如图5－2－10所示的电路，其中R0为阻值已知的定值电阻。‎ ‎(1)请添加一根导线将电路补充完整。‎ ‎(2)该同学将电源电压调到稳定不变，闭合开关S1、S2，发现电流表指针反偏，原因是________________________。‎ ‎(3)改正错误后，该同学再次闭合开关S1、S2，读出电流表的示数为I1(没有超出电流表量程)；断开开关________，读出电流表的示数为I2。由此可以计算出Rx＝________。‎ ‎14．2017·北京 如图5－2－11所示是小成测量未知电阻Rx的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻。当开关S、S1闭合，开关S2断开时，电流表示数为I1；当开关S、S2闭合，开关S1断开时，电流表示数为I2。则下列四个选项中，Rx的表达式正确的是(　　)‎ 图5－2－11‎ A．Rx＝R0 B．Rx＝ C．Rx＝ D．Rx＝ 9‎ ‎15．2017·泰安 在相距‎10 km的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100 Ω。现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图5－2－12所示电路进行检测，当电压表的示数为2.0 V时，电流表示数为80 mA，则短路位置距离甲地________ km。‎ 图5－2－12‎ 9‎ 详解详析 ‎1．D　2.B ‎3．(1)图略　(2)断开　B　(3)0.3　5　减小误差 ‎4．A　5.D　6.B　7.C　8.D ‎9．连接电路的过程中开关没有断开　滑动变阻器的滑片没有移到阻值最大处 ‎10．(1)灯泡L断路　(2)10‎ ‎(3)灯泡灯丝的电阻受温度的影响 ‎[解析] (1)因为电流表无示数，说明电路中出现了断路，电压表示数突然变大，说明与电压表并联的部分出现了断路，因此可能是灯泡L发生了断路。(2)由图像可以看出，当小灯泡两端的电压为2.5 V时，通过灯泡的电流是‎0.25 A，小灯泡的电阻RL＝＝＝10 Ω。(3)因为灯丝电阻随温度的升高而增大，所以会出现差别较大的数据。‎ ‎11．C　‎ ‎12．1　5‎ ‎13．(1)如图所示 ‎(2)电流表正、负接线柱接反了　‎ ‎(3)S1　 ‎[解析] (2)电流表的正、负接线柱接反了，使电流表内部的线圈反向转动，所以指针会反偏。‎ 9‎ ‎(3)开关S1、S2都闭合时，电路中R0、Rx并联，电流表的示数为I1；闭合开关S2，断开开关S1，电路为Rx的简单电路，电流表的示数为I2，则通过定值电阻R0的电流为I2；所以开关S1、S2都闭合时通过Rx的电流为Ix＝I1－I2，Rx两端电压为Ux＝I2R0；Rx的阻值为Rx＝＝。‎ ‎14．D　[解析] 由电路图可知，当开关S、S1闭合，开关S2断开时，R0与Rx并联，电流表测R0支路的电流，因并联电路中各支路两端的电压相等且等于电源电压，所以，由I＝可得，电源电压U＝I1R0。‎ 当开关S、S2闭合，开关S1断开时，R0与Rx并联，电流表测干路电流，因并联电路中干路电流等于各支路电流之和，所以，通过Rx的电流为Ix＝I2－I1，则Rx的阻值：Rx＝＝。‎ ‎15．1.25　[解析] 由欧姆定律可得，连接短路位置到甲地的两段输电线的总电阻R＝＝＝25 Ω，因‎10 km导线的电阻为100 Ω，且电阻和长度成正比，所以，短路处距甲地的导线总长度L＝×‎10 km＝‎2.5 km，则短路位置距离甲地的距离s＝×L＝×‎2.5 km＝‎1.25 km。‎ 9‎
