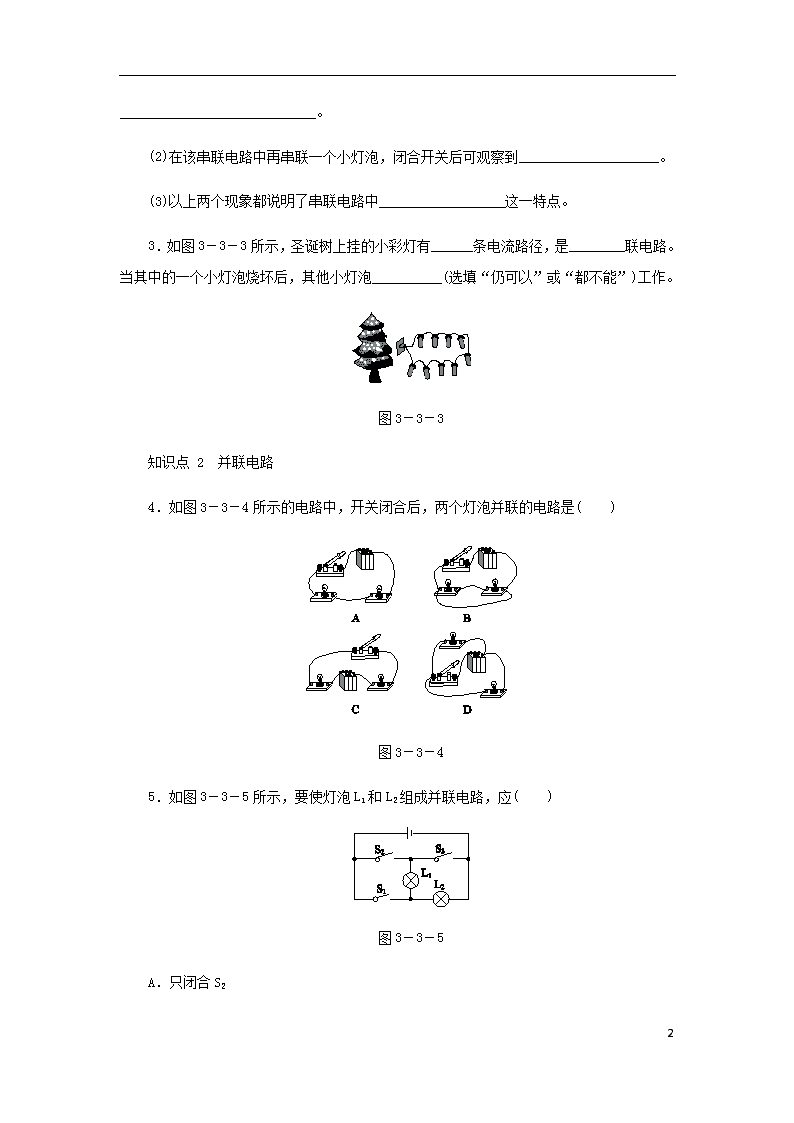

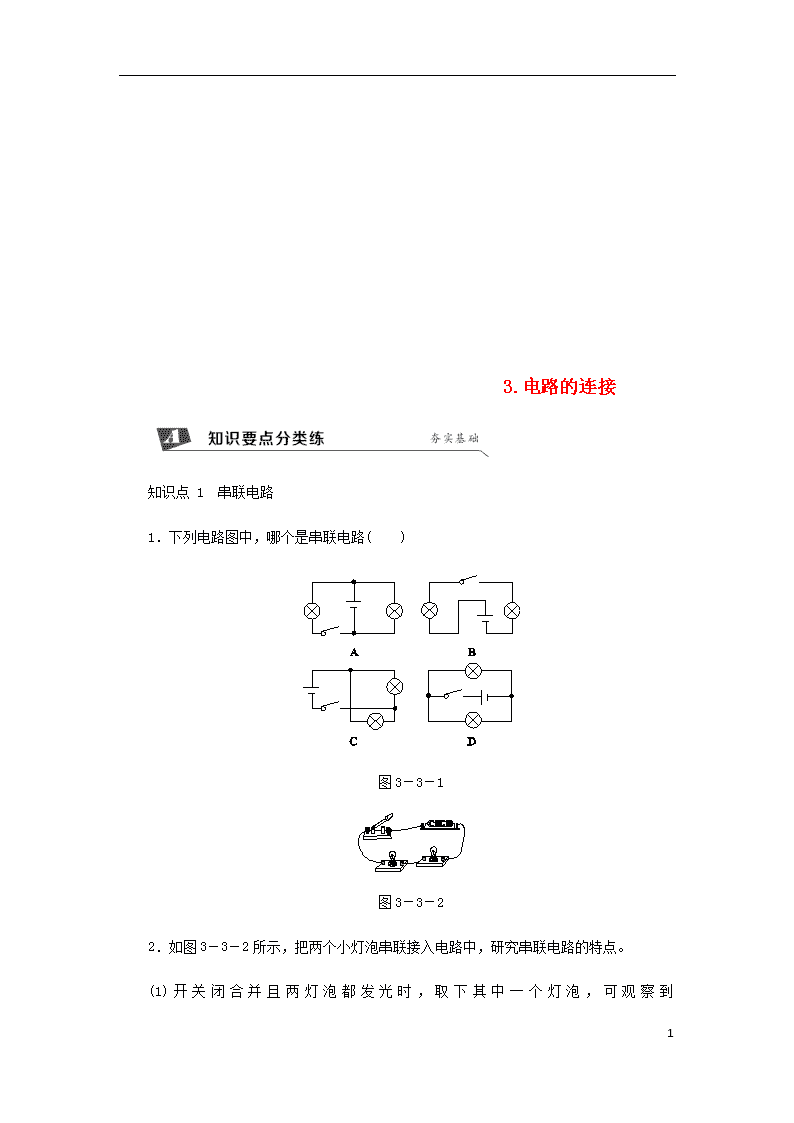

‎3.电路的连接 ‎ ‎ 知识点 1　串联电路 ‎1．下列电路图中，哪个是串联电路(　　)‎ 图3－3－1‎ 图3－3－2‎ ‎2．如图3－3－2所示，把两个小灯泡串联接入电路中，研究串联电路的特点。‎ ‎(1)开关闭合并且两灯泡都发光时，取下其中一个灯泡，‎ 9‎ 可观察到____________________________。‎ ‎(2)在该串联电路中再串联一个小灯泡，闭合开关后可观察到____________________。‎ ‎(3)以上两个现象都说明了串联电路中__________________这一特点。‎ ‎3．如图3－3－3所示，圣诞树上挂的小彩灯有______条电流路径，是________联电路。当其中的一个小灯泡烧坏后，其他小灯泡__________(选填“仍可以”或“都不能”)工作。‎ 图3－3－3‎ 知识点 2　并联电路 ‎4．如图3－3－4所示的电路中，开关闭合后，两个灯泡并联的电路是(　　)‎ 图3－3－4‎ ‎5．如图3－3－5所示，要使灯泡L1和L2组成并联电路，应(　　)‎ 图3－3－5‎ A．只闭合S2 ‎ 9‎ B．只闭合S3‎ C．只闭合S1和S3‎ D．只闭合S2和S3‎ ‎6．小明发现家里的浴霸有两盏灯，一个开关能同时控制两盏灯，下图中符合要求的电路图是(　　)‎ 图3－3－6‎ ‎7．家庭电路中，各用电器之间是________联的；电灯与控制它的开关是________联的；在一定限度内，这些用电器工作时________(选填“互不”或“互相”)影响。‎ 知识点 3　电路的连接 ‎8．用笔画线代替连接用的导线，将图3－3－7中的所有元件连接成串联电路。‎ 图3－3－7‎ ‎9．按照图3－3－8甲所示的电路图，把图乙中的实物连接起来。‎ 图3－3－8‎ 9‎ ‎10．一个开关同时控制两盏灯的亮与灭，则这两盏灯(　　)‎ A．串联 B．并联 C．串联或并联都可以 D．以上说法均不正确 ‎11．灯L1和L2组成如图3－3－9所示的电路，下列说法中正确的是(　　)‎ 图3－3－9‎ A．闭合开关S，两灯都亮，拆除导线a，两灯串联 B．闭合开关S，两灯都不亮，拆除导线b，两灯串联 C．闭合开关S，两灯都不亮，拆除导线b，两灯并联 D．闭合开关S，两灯都不亮，拆除导线a，两灯串联 ‎12．一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工作。如图3－3－10所示电路中，符合上述要求的是(　　)‎ 图3－3－10‎ ‎13．如图3－3－11所示是路口交通指示灯的示意图。指示灯可以通过三种不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解，可以推断三种颜色的指示灯连接情况应是________。‎ 9‎ 图3－3－11‎ ‎14．一个能吹冷、热风的电吹风的简化电路如图3－3－12所示。图中A是吹风机，B是电热丝。当开关____________时，吹出的是冷风；当开关________时，吹出的是热风。‎ 图3－3－12‎ ‎15．某同学将两只小灯泡接入电路，开关闭合后，两只小灯泡能同时发光。‎ ‎(1)该同学连接的实物电路如图3－3－13所示，两只小灯泡的连接方式是________联。将实物电路对应的电路图画在虚线框里。‎ 图3－3－13　　　　　　　‎ ‎(2)如图3－3－14甲所示，两只小灯泡的连接方式是________联。依据电路图，用笔画线代替导线，完成图乙中实物电路的连接。‎ 图3－3－14‎ ‎16．请根据下表中给出的信息，用笔画线代替导线将图3－3－15中的实物图补充连接成完整电路。‎ 9‎ 开关状态 灯泡发光情况 闭合S，断开S1、S2‎ L1、L2均不发光 闭合S、S1，断开S2‎ L1发光、L2不发光 闭合S、S2，断开S1‎ L1不发光、L2发光 断开S，闭合S1、S2‎ L1、L2均不发光 图3－3－15‎ ‎17．2017·成都 小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作。关于冰箱里的灯和压缩机的连接方式，下列判断正确的是(　　)‎ A．一定是串联 B．一定是并联 C．有时是串联，有时是并联 D．不能判断是串联还是并联 ‎18．2017·绥化 下列电路中，属于并联电路的是(　　)‎ 9‎ 图3－3－16‎ 9‎ 详解详析 ‎1．B ‎2．(1)另一个灯泡熄灭 ‎(2)三个灯泡都亮，但发光较暗 ‎(3)用电器相互影响 ‎3．一　串　都不能　‎ ‎4．D　5.C　6.A　‎ ‎7．并　串　互不 ‎8．如图所示 ‎9．如图所示 ‎10．C　[解析] 由于开关在不同电路中的作用不同，在串联电路和并联电路的干路中都能控制所有用电器，所以当一个开关同时控制两盏灯泡的亮与灭时，这两盏灯泡之间可能是串联也可能是并联。‎ ‎11．B　[解析] 闭合开关S，导线直接将电源的正、负极连接在一起，造成电源短路，因此两灯都不发光。拆掉导线b，电流依次通过两灯泡，两灯此时为串联；拆掉导线a，电路仍然为电源短路。‎ ‎12．D 9‎ ‎13．并联　[解析] 根据常识可以知道，交通指示灯的三个灯不会同时亮，且工作时互不影响，所以可以判断出三个灯是并联的。‎ ‎14．S1闭合、S2断开　S1和S2均闭合 ‎[解析] 这是A和B组成的并联电路，S1在干路上，S2在B所在的支路上。当S1闭合、S2断开时，B所在支路没有接通，只有A工作，吹出的是冷风；当S1和S2都闭合时，A与B并联，同时工作，吹出的是热风；当S2闭合、S1断开时，A、B都不工作。‎ ‎15．(1)并　如图所示 ‎(2)串　如图所示 ‎16．如图所示 ‎17．B　[解析] 由于照明用的灯和冰箱的压缩机工作时互不影响，所以它们之间是并联的关系。‎ ‎18．A 9‎
