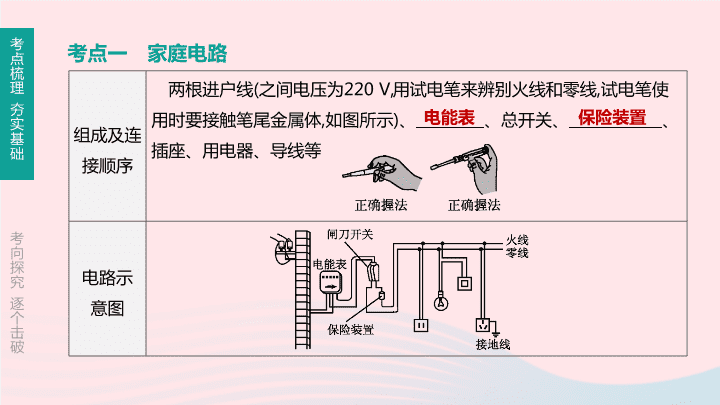

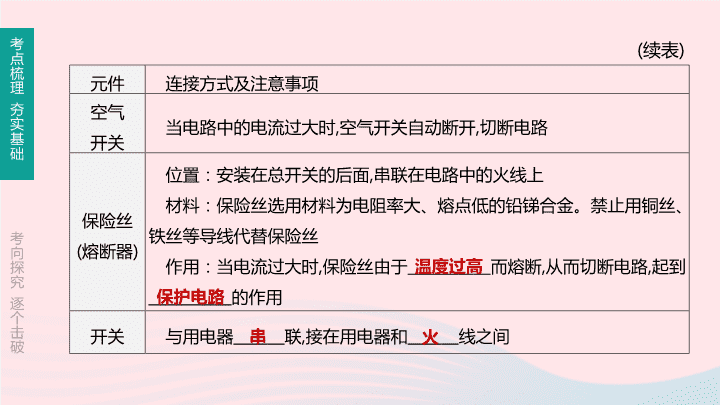

第 18 课时 家庭电路与安全用电 第一篇　教材复习 考点梳理 夯实基础 考向探究 逐个击破 考点一　 家庭电路 组成 及连接顺序 　 两根进户线 ( 之间电压为 220 V, 用试电笔来辨别火线和零线 , 试电笔使用时要接触笔尾金属体 , 如图所示 ) 、 　　　　 、总开关、 　　　 　 、插座、用电器、导线等   电路 示 意图 电能表 保险装置 考点梳理 夯实基础 考向探究 逐个击破 ( 续表 ) 元件 　 连接方式及注意事项 空气 开关 　 当电路中的电流过大时 , 空气开关自动断开 , 切断电路 保险丝 ( 熔断器 ) 　 位置：安装在总开关的后面 , 串联在电路中的火线上 　 材料：保险丝选用材料为电阻率大、熔点低的铅锑合金。禁止用铜丝、铁丝等导线代替保险丝 　 作用：当电流过大时 , 保险丝由于 　　　 　 而熔断 , 从而切断电路 , 起 到 　　　 　 的 作用   开关 　 与用电器 　　 　 联 , 接在用电器 和 　　 　 线 之间   温度过高 保护电路 串 火 考点梳理 夯实基础 考向探究 逐个击破 ( 续表 ) 用电器 　 螺旋灯座的螺旋套应接 在 　　 　 线 上 , 各用 电器 　　 　 联接 入电路 , 带有金属外壳的用电器一定要将金属外壳接地   三 孔插座 　 接法：左零右火上接地 漏电保 护器 　 装在控制插座的 　　 　 上 , 当电流经过人体流入大地时 , 它会 迅速 　 　 电路 , 起保护作用   [ 注意 ] (1) 火线标着“ L ”字样 , 零线标着“ N ”字样 , 地线标着“ E ”字样。 (2) 开关必须接在火线和用电器之间 , 如果用电器是螺口灯泡 , 开关要连到灯泡的凸起端。 (3) 两孔插座接法：左零右火。 (4) 节点处加黑点。 零 并 总开关 切断 考点梳理 夯实基础 考向探究 逐个击破 考点二 　 家庭电路中电流过大的原因 1. 家庭电路中电流过大的原因： ① 　　　　 , 如火线和零线直接连通、电线绝缘皮破损或老化 ;② 　　　　　　　　　　　 , 如大功率用电器的使用 , 多个用电器同时使用。   短路 用电器的总功率过大 考点梳理 夯实基础 考向探究 逐个击破 考点三 　 安全用电 1. 对人体安全的电压为 　　　　　　 V, 家庭电路电压为 　　　　 V 。   2. 触电类型： 双线触电 ( 同时接触零线、火线 ) 、单线触电 ( 与火线接触 ) 、高压电弧触电、跨步电压触电 , 分别如图 18 - 1 甲、乙、丙、丁所示。       图 18-1 不高于 36 220 考点梳理 夯实基础 考向探究 逐个击破 4. 触电急救： 首先迅速 　　　 　 , 或用一根干燥的绝缘棒将触电者身上的电线挑开 , 然后尽快使触电者离开现场。发生触电火灾时 , 必须在切断电源后 , 才能泼水救火。   切断电源 探究一　 家庭电路的组成与连接 考点梳理 夯实基础 考向探究 逐个击破 1. 如图 18-2 所示 , 是林红家家庭电路的一部分电路 , 图中虚线框 A 和 B 是电灯、开关的位置 , 则开关应安装在虚线框 　　 　 ( 选填“ A ”或“ B ” ) 中 ; 闭合开关 , 用试电笔分别测试插座的左右两孔 , 则试电笔测 　　 　 ( 选填“左”或“右” ) 孔时氖管会发光。         图 18-2 A 右 考点梳理 夯实基础 考向探究 逐个击破 2. [2018 · 贵港 ] 请将图 18-3 中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路 , 设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路 , 同时安装一个不受开关控制的三孔插座。        图 18-3 如图所示 探究二 　 安全用电 考点梳理 夯实基础 考向探究 逐个击破 3. 如图 18-4 所示为电热水壶所用的三脚插头 , 插入插座后 B 插脚与 　　　　 ( 选填“火线”“地线”或“零线” ) 相连 ; 电热水壶正常工作时 , 　　　　 ( 选填“ A ” “ B ”或“ C ” ) 插脚与水壶的金属外壳相连 , 其目的是 　　　 　 。          图 18-4 火线 A 防止触电 考点梳理 夯实基础 考向探究 逐个击破 4. 电工师傅维修电路有时需要带电操作 , 如图 18-5 所示 , 以下操作不会发生触电事故的是 ( 　　 )         图 18-5 B 探究三 　 家庭电路故障 考点梳理 夯实基础 考向探究 逐个击破 5. 如图 18-6 所示家庭电路中 , 正常发光的两盏灯突然全部熄灭 , 经检查保险丝完好 , 用试电笔分别插入插座的两个孔 , 氖管均发光 , 说明插座两个孔的接线头都与 　　　　 线相连 , 电路故障原因是 　　　　　　　　　　 。          图 18-6 火 进户的零线断开 6. ( 不定项 ) 为检查家庭电路的故障 , 林红同学采用的方法是：取下保险丝 , 将额定电压为 220 V 的“校验灯”接在保险丝的两个接线柱上 , 如图 18-7 甲、乙所示。在检查某灯之前 , 先断开所有开关 , 再闭合闸刀开关、该支路开关 , 若 ( 　　 )       图 18-7 A. “校验灯”恰能正常发光 , 说明该支路短路 B. “校验灯”恰能正常发光 , 说明该支路工作正常 C. “校验灯”发光不正常 ( 暗红色 ), 说明该支路工作正常 D. “校验灯”发光不正常 ( 暗红色 ), 说明该支路断路 考点梳理 夯实基础 考向探究 逐个击破 AC 【 总结 】 家庭电路故障分析 考点梳理 夯实基础 考向探究 逐个击破 故障类型 故障原因 发生现象 电路 中电流 过大 短路 　 线路中火线和零线短接 　 导线发热 , 保险丝熔断 ( 空气 开关 跳闸 ), 线路中所有 用电 器 均不能工作 过载 　 电路中用电器总功率过大 断路 火线断路 　 用试电笔检测两线时 , 氖管 都 不发光 零线断路 　 用试电笔检测两线时 , 氖管 都 发光
