新人教版八年级物理第五章《透镜及其应用》复习ppt课件,同课异构2套

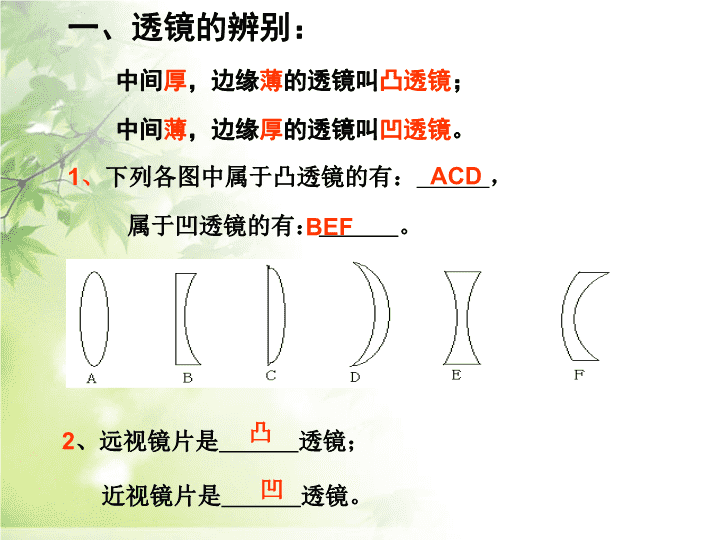

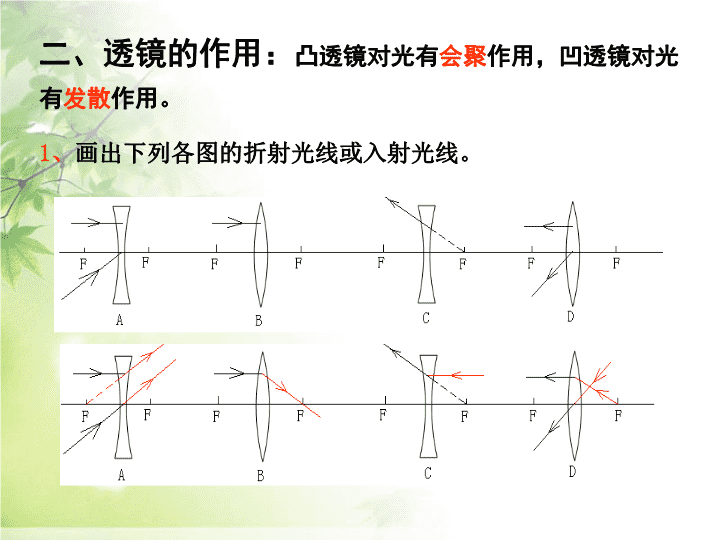

《 透镜及其应用 》 复 习 一、透镜的辨别: 中间 厚 ,边缘 薄 的透镜叫 凸透镜 ; 中间 薄 ,边缘 厚 的透镜叫 凹透镜 。 1 、 下列各图中属于凸透镜的有: , 属于凹透镜的有: 。 2 、远视镜片是 透镜; 近视镜片是 透镜。 ACD BEF 凹 凸 二、透镜的作用: 凸透镜对光有 会聚 作用,凹透镜对光有 发散 作用。 1 、 画出下列各图的折射光线或入射光线。 2 、 请根据光线的折射规律确定透镜的类型。 三:凸透镜成像的规律 凸透镜成像的规律及应用: u —— 物距、 v —— 像距、 f —— 焦距 。 放大 像、物同侧 放大 缩小 应用举例 像的性质 像的位置 物体位置 照像机 照相机 像、物异侧 像、物异侧 幻灯机 幻灯机 放大镜 放大镜 正 倒 大 小 虚 实 像、物异侧 倒立 倒立 倒立 等大 实像 实像 实像 正立 虚像 不 成 像 (1) 一倍焦距是凸透镜成实像和虚像的分界点,物体在焦点内成虚像,物体在焦点外成实像 (一倍焦距分虚实)。 (3) 所有虚像都是正立的,所有实像都是倒立的 。 (2) 二倍焦距是凸透镜成放大像和缩小像的分界点,物体在二倍焦点内成放大的像,物体在二倍焦点外成缩小的像 (二倍焦距分大小) 。 (4) 成 实像时,物近像远像变大, 成虚像时,物近像近像变小。 推论: ★凸透镜成像的两个特殊的位置: 1 、 不能 成像的位置 : ; 2 、像与物 等大 ,倒立,实象, 像距等于物距 的位置: . 物体处在 焦点上 物体处于 两倍焦距 位置 ★关于实像与虚像: 3 、实像:是由 的像,光屏放在像的位置上是 看到像的。 4 、虚像:是光屏放在像的位置上是 看到 像的。 实际光线会聚成 可以 不可以 1. 小明利用光具座、凸透镜(焦距为 10cm )、蜡烛、火柴、光屏,做“探究凸透镜成像规律”的实验。 (1) 光具座上有 A 、 B 、 C 三个滑块用于放置凸透镜、光屏或蜡烛(如下左图),其中在 B 上应放置: 。 (2) 实验中发现光屏上成像如上右图,你认为造成这种现象的原因是 。 (3) 观察并记录凸透镜成像的情况时,应测量 和 。 (4) 将蜡烛放在距凸透镜 16cm 处,前后移动光屏,小明 (填“能”或“不能”)在光屏上看到清晰的像。 (5) 接着小明用不透光的纸板遮挡住凸透镜的上半边,然后前后移动光屏,他 (填“能”或“不能”)在光屏上看到完整的像。 练习 凸透镜 烛焰、凸透镜、光屏三者中心不在同一高度上 物距 像距 能 能 2. 小明在探究凸透镜成像规律时,保持凸透镜的位置不变,先后把蜡烛放在 a 、 b 、 c 、 d 四点并分别调整光屏的位置,如图 2 所示,探究后他总结出下列说法。其中正确的是( ) A. 照相机是利用蜡烛放在 a 点的成像特点制成的 B. 放大镜是利用蜡烛放在 b 点的成像特点制成的 C. 幻灯机是利用蜡烛放在 d 点的成像特点制成的 D. 蜡烛放在 b 点成的像比它放在 c 点成的像大 A 3. 幻灯片到凸透镜的距离是 30cm ,银幕上成放大的像,则该凸透镜的焦距可能为( ) A.30cm B.20cm C.40cm D.10cm B 4. 某照相机镜头焦距为 10cm ,小刚用它 来给自己的物理小制作参展作品照相,当照相机正对作品从 50cm 处向 12cm 处移动的过程中( ) A. 像变大,像距变大 B. 像变大,像距变小 C. 像先变小后变大,像距变大 D. 像先变小后变大,像距变小 A 5. 在练习调节教学投影仪的实践活动中,小明通过调节,使屏幕上出现了清晰画面 . 这时,教室后排同学要求他将屏幕上的画面再调得大一些。为此,小明的操作应当:适当 _____ (填“增大”或“减小”) 投影仪与屏幕的距离, 并将凸透镜适当向 ___ (填“上”或“下”)移动。 增大 下 6. 老奶奶用放大镜看报纸时,为了看到更大的清晰的像,应( ) A. 报纸与眼睛不动,放大镜离报纸远一些 B. 报纸与眼睛不动,放大镜离报纸近一些 C. 报纸与放大镜不动,眼睛离报纸近一些 D. 报纸与放大镜不动,眼睛离报纸远一些 A 7. 医用体温计的刻度部分为三棱体,横截面如图 8 所示。其正面呈圆弧形,这样就可看清体温计内极细的汞柱,以便于读数,这是因为圆弧形玻璃的作用相当于 ,我们用它能看到汞柱被放大后正立的 像。 凸透镜 虚 四:眼睛和眼镜 近视眼的特点、成因、矫正 远视眼的特点、成因、矫正 1. 用照相机拍照时,人到镜头的距离应远远 ______ 镜头的焦距(选“大于’或‘小于”)如图 6 所示,人的眼球好像一架照相机,晶状体和角膜的共同作用相当于一个 ___ 透镜 外界物体在视网膜 上所成的像是 ___ 的实像(选“正立”或“ 倒立”) 大于 凸 倒立 2. 按下面要求作图。图甲是远处物体在某人眼睛成像的示意图,请在图乙中的虚线框内填上适当的透镜,使远处物体成像在视网膜上。 五:显微镜和望远镜 1. 显微镜镜筒的两端各有一组透镜,每组透镜的作用相当于一个 透镜,人眼通过显微镜观察微小物体时,看到的是放大的 像 ( 填虚或实 ) 。 凸 虚 2. 在教室的某些位置看黑板,只看到一片光亮,而看不清粉笔字,这是因为光在黑板上发生了 __ 。照相机的镜头相当于一个凸透镜,照相时景物到镜头的距离应该 。 漫反射 较大 3 、小明拿着一个直径比较大的放大镜,伸直手臂观看远处的物体,可以看到物体的像。下列说法正确的是  ( ) A. 观察到的像一定是正立的像 B. 观察到的像一定是虚像 C. 观察到的像一定是倒立的像 D. 观察到的像一定是放大的像 c 1 、在凸透镜成像的观察实验中,已知凸透镜的焦距是 10cm ,点燃的蜡烛放在凸透镜 25cm 处,则在光屏上所成清晰的像是( ) A 、倒立缩小的实像   B 、正立缩小的实像   C 、倒立放大的实像   D 、正立放大的虚像 2 、 对学习过的知识进行归纳总结,从而加深对知识的理解,是一种重要的学习方法。以下是小洋学习了关于“平面镜成像”和“凸透镜成像”的知识后,总结出的关于实像和虚像的一些特点,其中错误的是( ) A.虚像不可以用光屏承接 B.虚像可以是正立 的,也可以是倒立的 C.实像一定能用光屏承接 D.实像一定是 倒立的 B A 训练反馈: 3 、在做观察“凸透镜成像”的实验时,物体放在距离凸透镜 60cm 处,在光屏上得到一个倒立、缩小的实像,则该凸透镜的焦距可能是 ( ) A 、 20cm B 、 30cm C 、 60cm D 、 80㎝ 4 、 某同学用焦距为 10㎝ 的凸透镜去观察书上的文字,所成的像如图 1 所示,则文字到凸透镜的距离为( ) A 、 25㎝ B 、 15 ㎝ C 、 6㎝ D 、 12㎝ 5 、 无人售票车上都安装了“车载电视监控器”,该装置中的摄像头的工作原理相当于 透镜成实像。 6 、 风景秀丽的眉山森林公园内严禁游客随地丢弃饮料瓶。这不仅是为了保护环境,更重要的是因为透明圆塑料瓶装水后相当于一个 _____ 镜,它对太阳光具有 ______ 作用,可能引起森林火灾。 A C 凸 凸透 会聚 7 、用放大镜观察小蚂蚁的形体时,蚂蚁到放大镜的距离应 ______ 放大镜的焦距 ( 选填“大于”、“小于”或“等于” ) ,透过放大镜看到的蚂蚁是正立、放大的 ___ 像。 8 、 物体到凸透镜的距离为 8cm ,焦距为 5cm ,则物体通过凸透镜所成的像为 、 的 像。 9 、 把凸透镜正对着太阳,在离凸透镜 10cm 的纸上得到一个很小的亮点,那么当一物体位于此凸透镜前 2.5m 处,则从另一侧光屏能得到 、 的 像。 10 、 常用体温计的刻度部分为三棱体,横截面呈圆孤形,这样就可看清体温计内极细的水银柱,以便于读数,这是因为圆 孤形玻璃的作用相当于 ,使我们能看到水银柱放大后的 像。 小于 虚 倒立 放大 实 倒立 缩小 实 凸透镜 虚 11 、物体在照相机底片上所成的像是 、 的 像。 12 、在幻灯机银幕上所成的像是 、 的 像。 13 、物体从 8f 处向 2f 处移动的过程中,像始终是 像,但像逐渐 。 14 为了防盗,在门上装上一个“猫眼”,使屋内的人能看清屋外的人是一个正立缩小的像,屋外面的人却看不清屋内的人,则“猫眼”应该是 ( ) A 、凸镜 B 、凹镜 C 、凹透镜 D 、凸透镜 15 、 在做凸透镜成像的实验时,小明把物体放在距离凸透镜 40cm 处时,能在光屏上得到一个倒立缩小的实像,则该凸透镜的焦距可能是 ( ) A . 30cm B 、 25cm C . 20cm D 、 15cm 倒立 缩小 实 倒立 放大 实 实 变大 C D 16 、 6 月 6 日为全国“爱眼日”。右图中表示某二人看物体时的光路图,要在视网膜上成清晰的像,甲是 ______ 眼,需配戴 ____ 镜矫正,乙是 ______ 眼,需配戴 ____ 镜矫正。 17 、 立竿见影、小孔成像、日食、月食是光的 ,倒影、平面镜成像是光的 ,水中的筷子变弯、池水变浅、放大镜成像、海市蜃楼是光的 。 近视 凹透 远视 凸透 直线传播 反射 折射 复 习 第五章 透镜及其应用 透镜 透镜的种类 凸透镜 定义:中间厚、边缘簿的透镜 符号: 凹透镜 定义:中间簿、边缘厚的透镜 符号: 透镜的作用 凸透镜对光有 会聚 作用 凹透镜对光有 发散 作用 凸透镜  对光线有    会聚 作用 o o 凹透镜对光  有 发散 作用 O O 透镜的光心、焦点、焦距及三条特殊光线 1 、光心:透镜的中心叫光心;过光心的光线,方向不变。 2 、凸透镜的焦点、焦距 凸透镜能使平行 于主光轴的光会 聚在一点,这个 点叫做 焦点 , 焦 点 到 光心 的距离 叫做 焦距 。 o o F f 凹透镜的焦点、焦距 凹透镜 能使平行于 主光轴的光发散, 发散光线的反向延 长线交于一点,这 个点叫做 焦点 。焦 点到光心的距离叫 做 焦距 。 O O F f 3 、透镜的三条特殊光线 · · · F F O · · · F F O · · · F F O · · · F F O U>2f U=2f f
