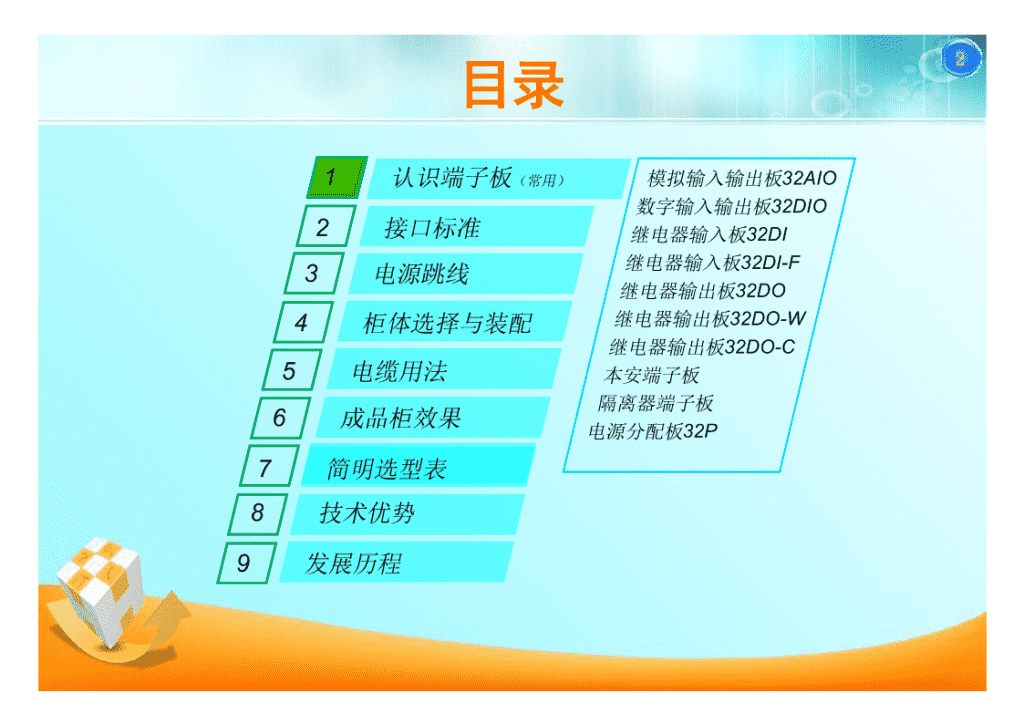

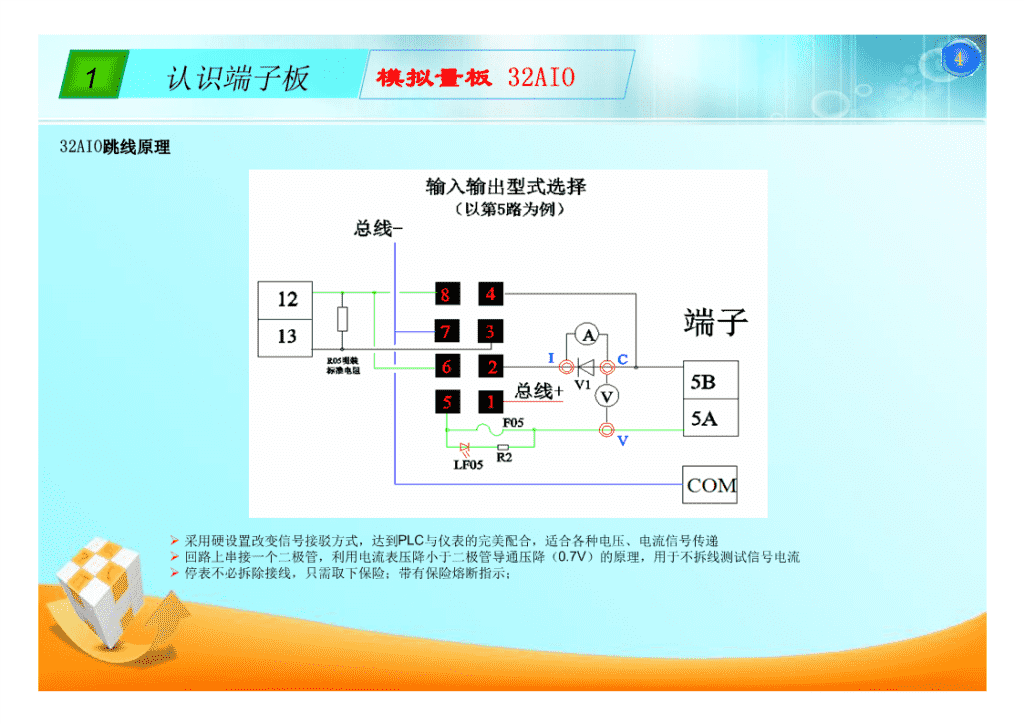

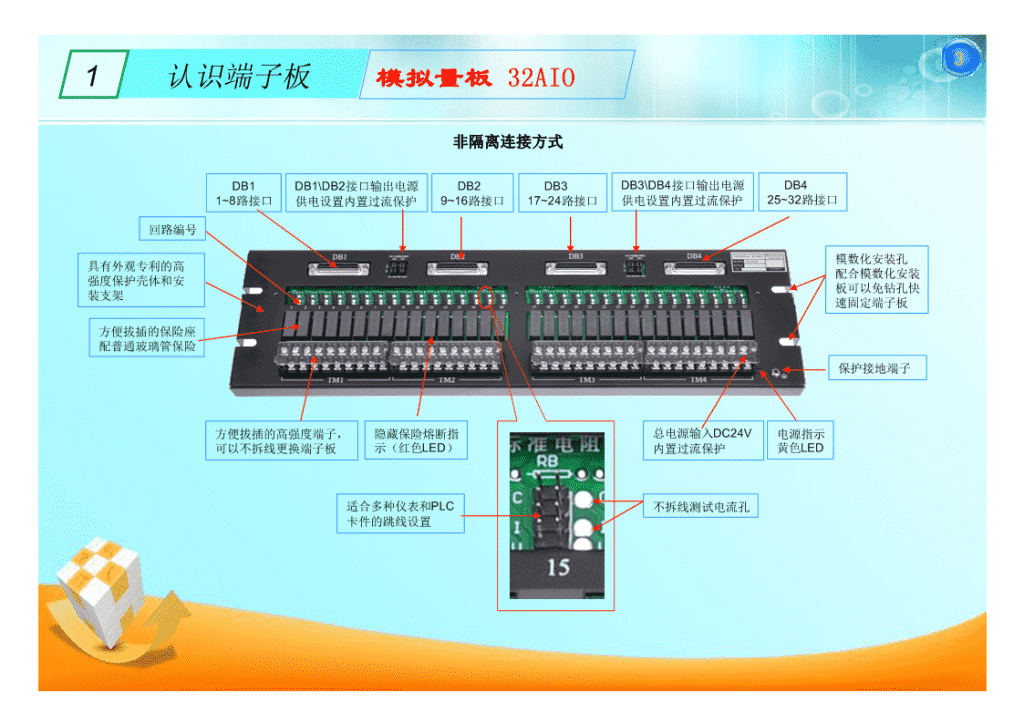

目录 1 认识端子板（常用） 2 接口标准 3 电源跳线 4 柜体选择与装配 5 电缆用法 6 成品柜效果 7 简明选型表 8 技术优势 9 发展历程 模拟输入输出板32AIO 数字输入输出板32DIO 继电器输入板32DI 继电器输入板32DI-F 继电器输出板32DO 继电器输出板32DO-W 继电器输出板32DO-C 本安端子板 隔离器端子板 电源分配板32P 2 模拟量板 32AIO DB3 17~24路接口 回路编号 DB3DB4接口输出电源 供电设置内置过流保护 保护接地端子 模数化安装孔 配合模数化安装 板可以免钻孔快 速固定端子板 方便拔插的高强度端子， 可以不拆线更换端子板 总电源输入DC24V 内置过流保护 电源指示 黄色LED 具有外观专利的高 强度保护壳体和安 装支架 适合多种仪表和PLC 卡件的跳线设置 方便拔插的保险座 配普通玻璃管保险 不拆线测试电流孔 隐藏保险熔断指 示（红色LED） 非隔离连接方式 DB4 25~32路接口 DB1DB2接口输出电源 供电设置内置过流保护 DB1 1~8路接口 DB2 9~16路接口 3 1 认识端子板 32AIO跳线原理 Ø采用硬设置改变信号接驳方式，达到PLC与仪表的完美配合，适合各种电压、电流信号传递 Ø回路上串接一个二极管，利用电流表压降小于二极管导通压降（0.7V）的原理，用于不拆线测试信号电流 Ø停表不必拆除接线，只需取下保险；带有保险熔断指示； 4 1 认识端子板 模拟量板 32AIO 32AIO常用接法和设置 明装标准电阻用于将电流信号转换为电压信号，可根据需要加装 配其它仪表接法参见说明书 5 1 认识端子板 模拟量板 32AIO 非隔离连接方式 6 1 认识端子板 数字量板 32DIO DB2-1 17~32路接口 回路指示 DB2接口输出电源供 电设置内置过流保护 保护接地端子 模数化安装孔 配合模数化安装 板可以免钻孔快 速固定端子板 总电源输入DC24V 内置过流保护 电源指示 黄色LED 具有外观专利的高强度 保护壳体和安装支架 方便拔插的保险座 配普通玻璃管保险 DB2-2 17~32路冗余接口 DB1接口输出电源供 电设置内置过流保护 DB1-1 1~16路接口 DB1-2 1~16路冗余接口 方便拔插的高强度端子， 可以不拆线更换端子板 隐藏保险熔断指 示（红色LED） 适合多种仪表和PLC 卡件的跳线设置 回路编号 32DIO跳线原理 Ø采用硬设置改变信号接驳方式，达到PLC与仪表的完美配合，适合各种无需隔离的干接点输入、 电平输入及驱动小型负载 Ø保险熔断报警和回路动作指示 Ø停表不必拆除接线，只需取下保险 7 1 认识端子板 数字量板 32DIO 32DIO常用接法和设置 8 1 认识端子板 数字量板 32DIO 继电器隔离，输入型式可设置为干接点或电平 9 1 认识端子板 继电器输入板 32DI DB2-1 17~32路接口 回路指示 DB2接口输出电源供 电设置内置过流保护 保护接地端子 模数化安装孔 配合模数化安装 板可以免钻孔快 速固定端子板 内部电源输入DC24V 内置过流保护 电源指示 黄色LED 具有外观专利的高强度 保护壳体和安装支架 1-16路外部 电源及指示 DB2-2 17~32路冗余接口 DB1接口输出电源供 电设置内置过流保护 DB1-1 1~16路接口 DB1-2 1~16路冗余接口 方便拔插的高强度端子， 可以不拆线更换端子板 17-32路外部 电源及指示 输入形 式设置 回路编号 方便拔插的继 电器及固定压板 继电器输入板32DI常用接法和设置 （V7版本以上） Ø 1~16路为第一组，17~32路为第二组，两组使 用独立的外部电源，可使用不同电压等级 Ø SL1SL2为第一组（1~16路）公用设置 SL4SL5为第二组（17~32路）公用设置 Ø外部电源或电平的电压等级必须与继电器线圈 相匹配 Ø对于来自配电系统交流接触器周边的干接点DI 建议采用AC220V电压等级 10 1 认识端子板 继电器输入板 32DI V6版本以下请参考说明书 继电器隔离，输入方式灵活，支持干接点、电平、三线开关 ,加配回路保险 11 1 认识端子板 继电器输入板32DI-F DB2-1 17~32路接口 回路指示 DB2接口输出电源供 电设置内置过流保护 保护接地端子 模数化安装孔 配合模数化安装 板可以免钻孔快 速固定端子板 内部电源输入DC24V 内置过流保护 电源指示 黄色LED 具有外观专利的高强度 保护壳体和安装支架 1-16路外部 电源及指示 DB2-2 17~32路冗余接口 DB1接口输出电源供 电设置内置过流保护 DB1-1 1~16路接口 DB1-2 1~16路冗余接口 方便拔插的高强度端子， 可以不拆线更换端子板 17-32路外部 电源及指示 隐藏保险熔断 指示（红色LED） 回路编号 方便拔插的继 电器及固定压板 方便拔插的保险座 配普通玻璃管保险 继电器输入板32DI-F常用接法和设置 Ø 1~16路为第一组，17~32路为第二组，两组使用独立的外部电源，可使用不同电压等级 Ø外部电源或电平的电压等级必须与继电器线圈相匹配 Ø对于来自配电系统交流接触器周边的干接点DI,建议采用AC220V电压等级 Ø符合电力行业标准，干接点电源由弱电系统提供 Ø回路独立保护，动作指示、保险熔断指示 12 1 认识端子板 继电器输入板32DI-F 继电器隔离，输出型式可设置为有源、常开、常闭 13 1 认识端子板 继电器输出板32DO DB2-1 17~32路接口 回路指示 DB2接口输出电源供 电设置内置过流保护 保护接地端子 模数化安装孔 配合模数化安装 板可以免钻孔快 速固定端子板 内部电源输入DC24V 内置过流保护 电源指示 黄色LED 具有外观专利的高强度 保护壳体和安装支架 1~16路外部 电源及指示 双路加强型 电源，输入 提高负载能力 DB2-2 17~32路冗余接口 DB1接口输出电源供 电设置内置过流保护 DB1-1 1~16路接口 DB1-2 1~16路冗余接口 方便拔插的高强度端子， 可以不拆线更换端子板 17-32路外部 电源及指示 隐藏保险熔断 指示（红色LED） 回路编号 方便拔插的继 电器及固定压板 方便拔插的保险座 配普通玻璃管保险 适合多种输出型 式的跳线设置 继电器输出板32DO常用接法和设置 （V9版本以上） Ø 1~16路为第一组，17~32路为第二组，两组使用独立的外部电源， 可使用不同电压等级 驱动交直流负载。 Ø回路独立保护，动作指示、保险熔断报警指示。 Ø继电器触点容量高达10A，回路设计最大负载3A，第一组公用外部电源 采用双路加强型供电，总负载能力高达25A，第二组总负荷不超过16A。 灵活方便的输出型式切换 14 1 认识端子板 继电器输出板32DO V8版本以下请参考说明书 继电器隔离，有源输出直接驱动负载（交直两用） Ø 1~16路为第一组，17~32路为第二组，两组使用独立的外部电源，可使用不同电压等级，驱动交直流负载 Ø回路独立保护，动作指示、保险熔断指示 Ø继电器触点容量高达10A，回路设计最大负载3A，第一组公用外部电源采用双路加强型供电，总负载能力高 达25A，第二组总负荷不超过16A。 15 1 认识端子板 继电器输出板32DO-W DB2-1 17~32路接口 回路指示 DB2接口输出电源供 电设置内置过流保护 保护接地端子 模数化安装孔 配合模数化安装 板可以免钻孔快 速固定端子板 内部电源输入DC24V 内置过流保护 电源指示 黄色LED 具有外观专利的高强度 保护壳体和安装支架 1~16路外部 电源及指示 双路加强型 电源，输入 提高负载能力 DB2-2 17~32路冗余接口 DB1接口输出电源供 电设置内置过流保护 DB1-1 1~16路接口 DB1-2 1~16路冗余接口 方便拔插的高强度端子， 可以不拆线更换端子板 17-32路外部 电源及指示 隐藏保险熔断 指示（红色LED） 回路编号 方便拔插的继 电器及固定压板 方便拔插的保险座 配普通玻璃管保险 继电器隔离，干接点输出 每路提供ABC三个端子，A为常开，B为常闭，C为公共端 16 1 认识端子板 继电器输出板32DO-C DB2-1 17~32路接口 回路指示 DB2接口输出电源供 电设置内置过流保护 模数化安装孔 配合模数化安装 板可以免钻孔快 速固定端子板 内部电源输入DC24V 内置过流保护 电源指示 黄色LED 具有外观专利的高强度 保护壳体和安装支架 DB2-2 17~32路冗余接口 DB1接口输出电源供 电设置内置过流保护 DB1-1 1~16路接口 DB1-2 1~16路冗余接口 方便拔插的高强度端子， 可以不拆线更换端子板 回路编号 方便拔插的继 电器及固定压板 保护接地端子 冗余接口 适合多种DCSPLC 的标准化接口设计 方便用记号笔标 识端子板编号 方便更换的电 源保护保险丝 接口输出电源供电设置 可自由选择是否通过接 口为DCSPLC卡件供电 方便用记号笔标 识接口所对应的 DCS卡件编号 方便地用记号笔标 注回路及仪表位号 保护接地端子 模数化安装孔 配合模数化安装 板可以免钻孔快 速固定端子板 电源设置指导 双电源冗余输入 确保电源持续供给 电源异常报警输出 在线监控电源故障 LED电源指示 具有外观专利的高强度 保护壳体和安装支架 接口针脚功能标注 可拔插安全栅、隔离器 安全栅隔离器 固定卡扣 安全栅、隔离器接口 17 1 认识端子板 隔离与本安防爆专用板 高端型 冗余接口 适合多种DCSPLC 的标准化接口设计 方便用记号笔标 识端子板编号 回路编号 接口输出电源供电设置 可自由选择是否通过接 口为DCSPLC卡件供电 方便用记号笔标 识接口所对应的 DCSPLC卡件编号 方便地用记号笔标 注回路及仪表位号 保护接地端子 模数化安装孔 配合模数化安装 板可以免钻孔快 速固定端子板 方便拔插的高强度端子， 可以不拆线更换端子板 双电源冗余输入 确保电源持续供给 电源异常报警输出 在线监控电源故障 LED电源指示 具有外观专利的 高强度保护壳体 和安装支架 方便拔插的隔 离器或安全栅 用于固定隔离器 或安全栅的卡扣 隔离器或安 全栅接口 18 1 认识端子板 隔离与本安防爆专用板 经济型 回路编号与电源 指示（绿色LED） 保护接地端子 模数化安装孔 配合模数化安装 板可以免钻孔快 速固定端子板方便拔插的高强度端子， 可以不拆线更换端子板 第四组电源输入 和指示(黄色LED) 具有外观专利的高强度 保护壳体和安装支架 方便拔插的保险座 配普通玻璃管保险 回路开关 隐藏保险熔断 指示（红色LED） 第三组电源输入 和指示(黄色LED) 第二组电源输入和 指示(黄色LED) 第一组电源输入 和指示(黄色LED) Ø交直两用 Ø可分为独立的2组或4组 Ø每路最大电流3A 每组总输入电流不能超过16A 快速接线模块配套的电源分配装置 19 1 认识端子板 电源分配板32P 凡标注DB*-1和DB*-2表示冗余接口，两个 接口信号相同，一般使用场合可任选其一 1 13 14 20 热阻板：每个接口传输4路信号（三、四线制） 模拟板：每个接口传输8路信号（双线制） 数字板：每个接口传输16路信号（单线制） （线序类似西门子S7-300 DO模块） 快速接线模块使用统一的接口标准和D-SUB底座 20 2 接口标准 注意：XS-4D-TC板第1、20#针为电源 第10、11#针为温度补偿电阻 每个DB口提供2组电源, 根据需要插入相应的短路块： 1 #针:第一组电源+ 10#针:第一组电源- 11#针:第二组电源+ 20#针:第二组电源- 电源跳线是DB接口是否输出直流电源的设置，用于为PLC模块提供外供电 0V 0V 24V+ 0V 0V 24V+ 24V+ 24V+ 模 拟 量 板 数 字 量 板 3 电源跳线 21 注意：XS-4D-TC板第1、20#针为电源 第10、11#针为温度补偿电阻 合作伙伴：威图机械 专利产品： 模数化安装板 免钻孔安装快速接线产品 冲孔汇线槽 我司可提供图纸由用户自行委托加工 www.bzxindaxin.com产品资料下载区可下载威图PS柜选型样本、模数化安装板加工图 及CAD板控制柜布置图样例 M4.8*32用于端子板安装 M4.8*13用于线槽固定 大扁头不锈钢自攻钉 4 柜体选择与装配 22 SMART系列经济型PS柜 端子板与PLC的连接：专用电缆 出厂成品 接线后成品演示 请去www.bzxindaxin.com产品资料下载区下载各品牌DCSPLC接线表 或将所用卡件型号发到bzxindaxin@163.com，我司可为您编制所需的接线表 专用电缆与PLC连接一端采用散线方式，适合不同模块或卡件的线序差异。出厂前已鎕锡和套线号。 5 电缆用法 23 6 成品柜效果 24 选型之：模拟量 如您不熟悉产品结构，请去www.bzxindaxin.com产品资料下载区下载选型咨询表 填妥后发给bzxindaxin@163.com,我司将协助您确定所用接线产品型号 7 简明选型表 25 如您不熟悉产品结构，请去www.bzxindaxin.com产品资料下载区下载选型咨询表 填妥后发给bzxindaxin@163.com,我司将协助您确定所用接线产品型号 选型之：开关量 7 简明选型表 26 领先的技术、贴心的设计、精心的选材 ◆ 全球独家推出的全覆盖DCSPLC省配线解决方案，涵盖直连、继电器隔离、隔离器模式、本安防爆模式 四种信号传输型式； ◆ 十几项专利技术，自有技术深入全系列产品； ◆ 将设计规范和工程实践转化为体贴入微的设计理念注入产品： ü 周密的保护方案：电源输入保护、冗余电源设计、回路保护、PLC供电保护； ü 全方位指示：回路动作指示、电源指示、保险熔断指示、电源故障报警; ü 集成的免拆线测试电流技术能有效防止误操作，预防事故发生，为系统安全运行发挥重要作用； ü 仪表停电检修不必拆线，只需取下保险；继电器可拔插更换； ü 使用可拔插端子块不拆线可更换端子板，每一位端子均可在线更换； ü 一页表格代替配线蓝图，简化施工设计，方便后续维护维修； ü 改变用途只需更改设置，适应工艺技术改造变更的需要； ü 各种标注签极大便利用户进行过程标识和防止误操作； ü 实现了只用螺丝刀就能完成控制柜装配的梦想，控制柜装配可在工地完成； ◆ 总装插件生产线及机械化焊接作业，可快速交付质量稳定的产品； ◆ ISO9001质量体系认证和CE认证是实现严格质量控制的保障； ◆ 兼容国内外主流DCSPLC系统，使省配线产品由DCS专用走向通用的规模化制造； ◆ 与行业知名制造商及代理机构密切合作扩展产品应用空间； ◆ 精心选择的品牌继电器、元器件及接插件打造出的一流产品； ◆ 精确的成本控制使国人能共享省配线技术进步的成果； ◆ 大幅度简化技术人员及安装技工的工作量，解决集成商人力资源短缺困扰，缩短工程工期。 8 技术优势 27 快速接线模块产品发展历程 2010 2012 2013 快速接线模块是真正意义上的DCSPLC省配线系统 快速接线模块研发成功 第一代FM系列 2009 第一代XS系列 第三代XS系列 第二代XS系列 接线产品取得5项专利 2011 通过CE认证 认定为省创新企业 模拟隔离型产品开发成功 取得快速接线产品专利 ISO9001质量体系认证 快速接线产品亮相行业展会 横河接线产品交付使用 省配线总装生产线投产 本安型端子板开发成功 快速接线全覆盖体系形成 9 发展历程 28 未来
