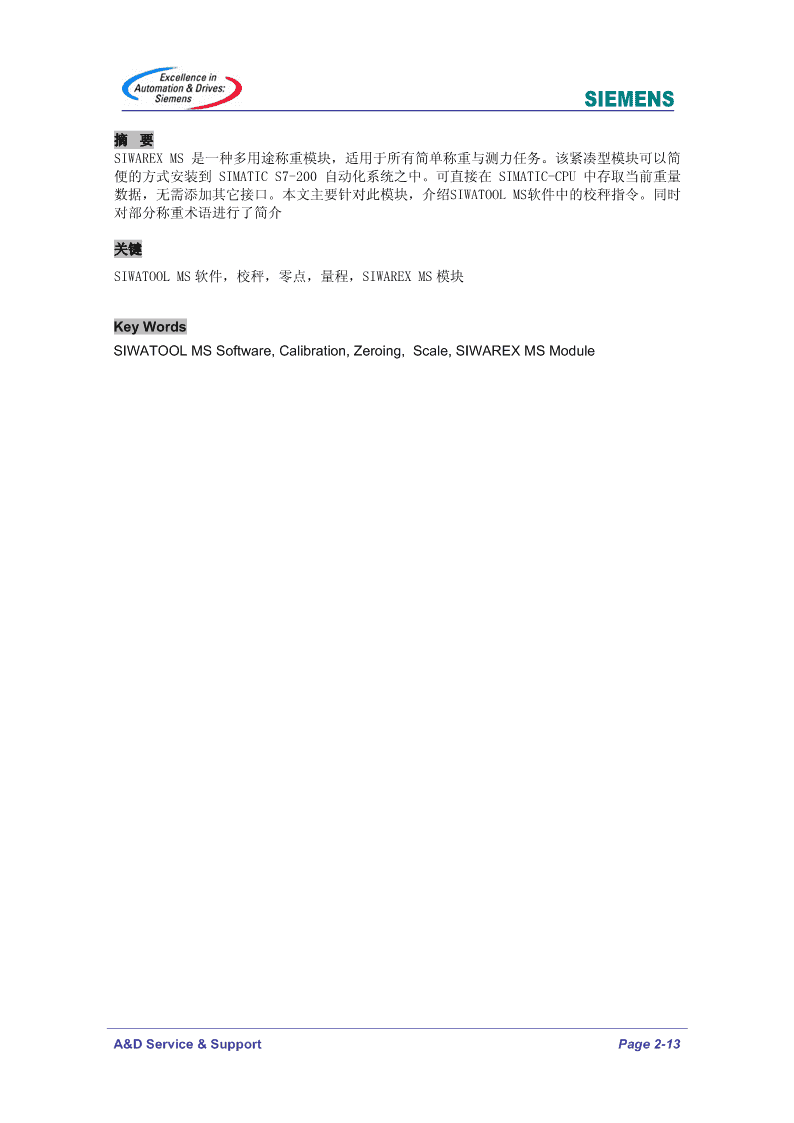

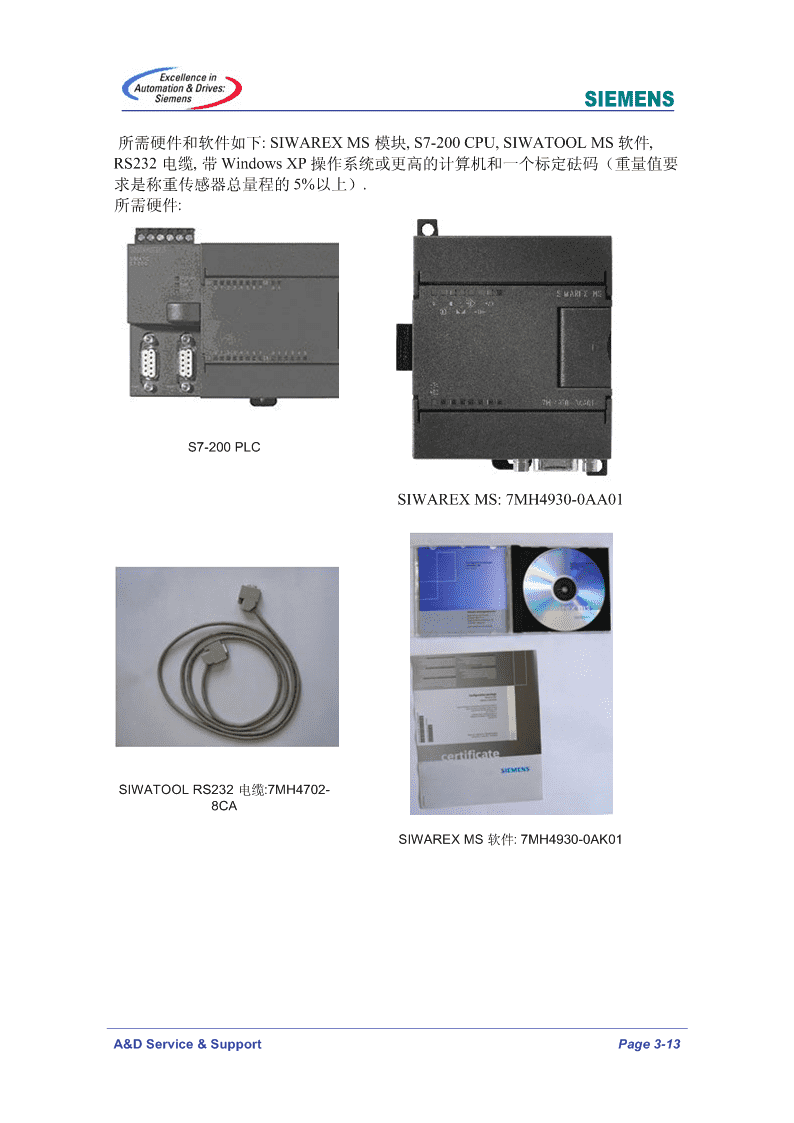

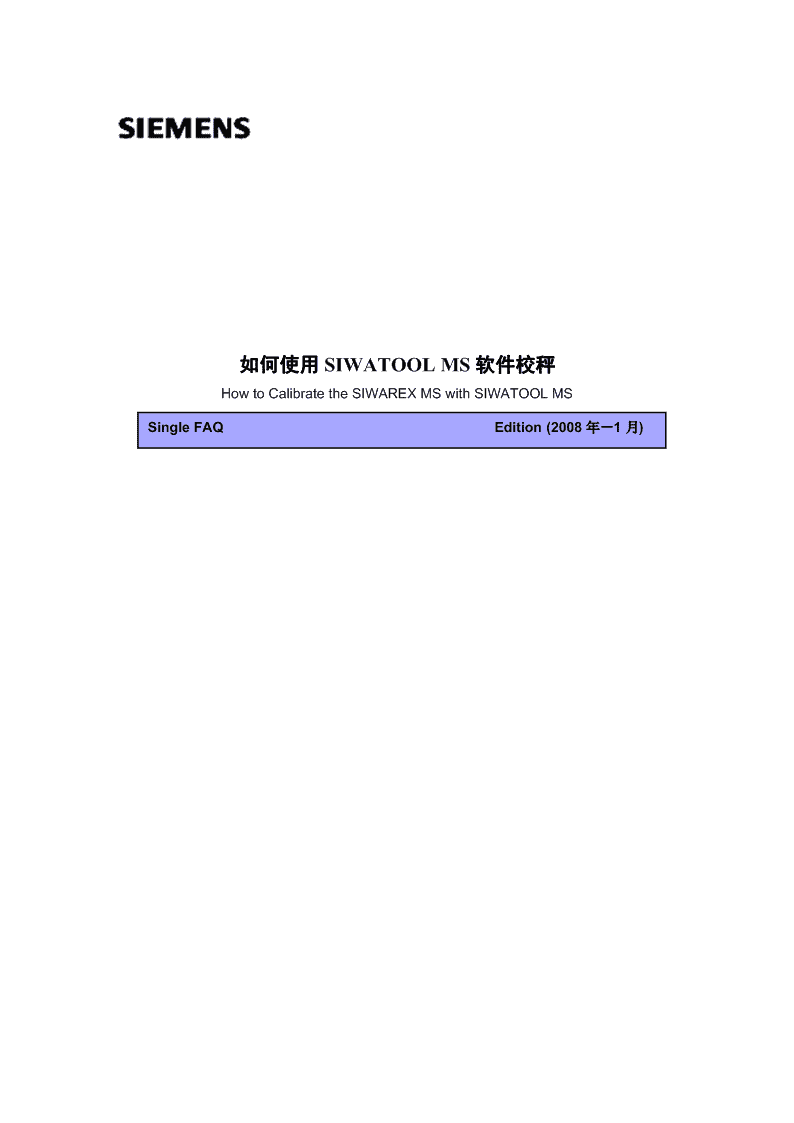

如何使用 SIWATOOL MS 软件校秤 How to Calibrate the SIWAREX MS with SIWATOOL MS Single FAQ Edition (2008 年－1 月) 摘 要 SIWAREX MS 是一种多用途称重模块，适用于所有简单称重与测力任务。该紧凑型模块可以简 便的方式安装到 SIMATIC S7-200 自动化系统之中。可直接在 SIMATIC-CPU 中存取当前重量 数据，无需添加其它接口。本文主要针对此模块，介绍SIWATOOL MS软件中的校秤指令。同时 对部分称重术语进行了简介 关键 SIWATOOL MS 软件，校秤，零点，量程，SIWAREX MS 模块 Key Words SIWATOOL MS Software, Calibration, Zeroing, Scale, SIWAREX MS Module A&D Service & Support Page 2-13 所需硬件和软件如下: SIWAREX MS 模块, S7-200 CPU, SIWATOOL MS 软件, RS232 电缆, 带 Windows XP 操作系统或更高的计算机和一个标定砝码（重量值要 求是称重传感器总量程的 5%以上）. 所需硬件: S7-200 PLC SIWAREX MS: 7MH4930-0AA01 SIWATOOL RS232 电缆:7MH4702- 8CA SIWAREX MS 软件: 7MH4930-0AK01 A&D Service & Support Page 3-13 标定砝码 秤 实物接线示意图如下 A&D Service & Support Page 4-13 A&D Service & Support Page 5-13 启动 SIWATOOL MS. 选择 COM1 口作为通讯口. 点击 Online A&D Service & Support Page 6-13 SIWAREX MS分辨率 重量值被转换为 16 位值. 数值在 0 到 64000 之间 数值以有符号位整数型式传送到 SIMATIC PLC 中 INT 无小数点无单位, 最大值为 32767 比如一个 20kg 的重量 ，可以选择分辨率为 1 g: 范围从 0 g 到 20000 g 比如一个 40 kg 的重量，可以选择的分辨率最小只能 为 10 g 范围从 0.00 kg 到 40.00 kg 小数点不是整数的一部分，仅仅是用作显示 参数化以前首先选择分辨率和小数点位数. 建立通讯连接后, 按照以下步骤进行校秤. Adj.digits 0 和 Adj.digits 1: 接受默认值. Adj.weight 1: 输入校准的 (标定的) 重量. Characteristic Value: 传感器特征值. 传感器上会标识. 默认值是 2 mV/V. Limit frequency: 低通滤波(0.05 Hz ~ 5 Hz). 如果设定为 5 Hz, 显示重量会随重量的改变快速改变; 如果设定为 0.5 Hz, 显示重 量会“慢慢移动”. A&D Service & Support Page 7-13 例如 fg = 2 Hz 的低通滤波阶跃响应曲线 Depth of average value filter 平均值滤波器的深度: n=2 ~ 255. 平均值滤波器的作用是让秤量值变得稳定，防止干扰波动. 重量值是根据 n 个重量值的平均值而测定的. 如果 n = 10, 那么就会有 10 个测量值被用来计算平均值. 每过 20 (or 33.3)毫秒， 最旧的值被抛弃而最新的值将会被包括到计算中. 测量时间依靠电源的供电频率. 如 50 Hz. 选择 20 ms ，如 60 Hz s 选择 33.3 ms. 设置完参数后，按 Send. 设置秤的量程范围和秤的最小跳变值（分辨率）值. 设定重量单位及重量的小数点位数如下: A&D Service & Support Page 8-13 Standstill time (ms)稳态时间，监视用于识别秤何时处于一种稳定的平衡状态. 如果重量值在一段规定时间（稳态时间）内的变化小于一个规定的偏差范围（稳 态值），则秤的稳态被确定. 正的和负的置零范围. 这个规范可以用作限制功能的作用，因此保护称重过程. 以最大量程范围的百分 数（ %）表示. 如果当前毛重值太高或太低，置零功能将被禁止使用. 设置好参数后, 点击Send. A&D Service & Support Page 9-13 确保秤是空的（无负载），然后点击 Adjustment zero valid (3). 放置校准砝码在秤上，以便校准秤的范围. A&D Service & Support Page 10-13 点击 Adjustment weight 1 valid (4). 标定完成. 最后，可以保存标定数据 接收 MS 模块所有数据信息到 PC 中 从 Siwarex MS 模块到 PC 机传送信息过程中, 以下信息窗口会出现: A&D Service & Support Page 11-13 以 Siwatool MS 文件保存数据: A&D Service & Support Page 12-13
