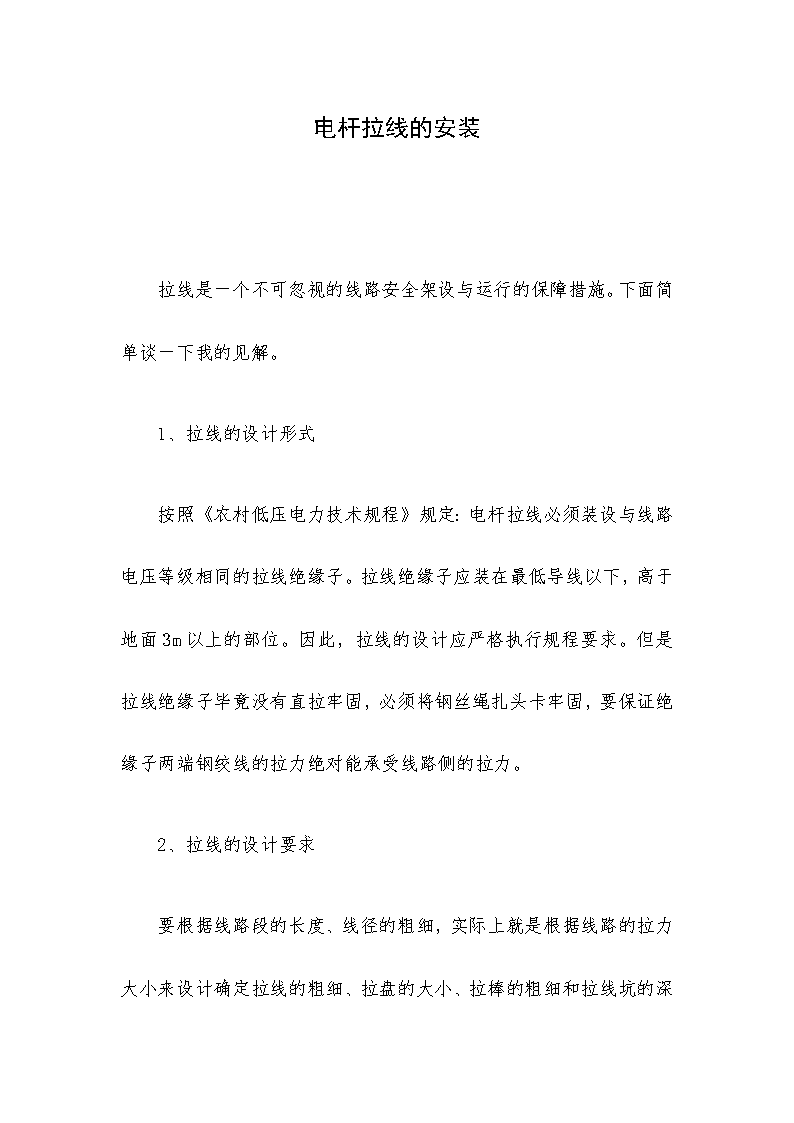

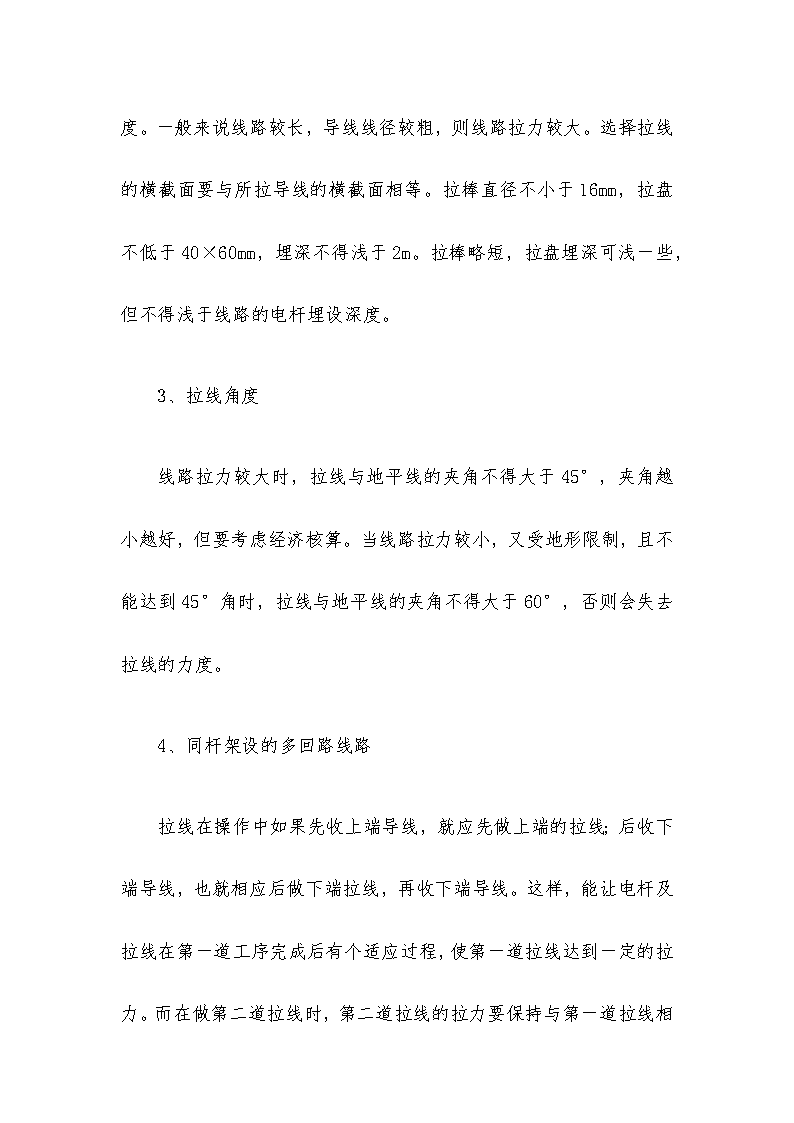

电杆拉线的安装 拉线是一个不可忽视的线路安全架设与运行的保障措施。下面简单谈一下我的见解。‎ ‎1、拉线的设计形式 按照《农村低压电力技术规程》规定：电杆拉线必须装设与线路电压等级相同的拉线绝缘子。拉线绝缘子应装在最低导线以下，高于地面3m以上的部位。因此，拉线的设计应严格执行规程要求。但是拉线绝缘子毕竟没有直拉牢固，必须将钢丝绳扎头卡牢固，要保证绝缘子两端钢绞线的拉力绝对能承受线路侧的拉力。‎ ‎2、拉线的设计要求 要根据线路段的长度、线径的粗细，实际上就是根据线路的拉力大小来设计确定拉线的粗细、拉盘的大小、拉棒的粗细和拉线坑的深 度。一般来说线路较长，导线线径较粗，则线路拉力较大。选择拉线的横截面要与所拉导线的横截面相等。拉棒直径不小于16mm，拉盘不低于40×60mm，埋深不得浅于2m。拉棒略短，拉盘埋深可浅一些，但不得浅于线路的电杆埋设深度。‎ ‎3、拉线角度 线路拉力较大时，拉线与地平线的夹角不得大于45°，夹角越小越好，但要考虑经济核算。当线路拉力较小，又受地形限制，且不能达到45°角时，拉线与地平线的夹角不得大于60°，否则会失去拉线的力度。‎ ‎4、同杆架设的多回路线路 拉线在操作中如果先收上端导线，就应先做上端的拉线；后收下端导线，也就相应后做下端拉线，再收下端导线。这样，能让电杆及拉线在第一道工序完成后有个适应过程，使第一道拉线达到一定的拉力。而在做第二道拉线时，第二道拉线的拉力要保持与第一道拉线相 等，这样才能使两道拉线承受同样的拉力。‎ ‎5、同杆架设线路的两组或多组拉线 可共用一支拉棒。但设计拉盘和拉棒时，必须考虑到几组拉线共用力度，以确定拉盘大小和埋深及拉棒粗细。‎ ‎6、拉盘、拉棒埋设施工 拉棒从拉盘拉出方向要与拉线对应，而拉盘埋入时拉盘的平面要与拉棒垂直。填土每30cm必须夯实一次，填满后必须再堆出30cm的防沉土台。‎ ‎7、线路转角 ‎10kV或400V线路转角，线路的夹角如大于90°，必须加装上风拉线，防止转角杆向内侧倾斜。‎ ‎8、拉线坑的定位 必须放在实处，不得放在淤泥、河坎、沟坎上。这些地方有时虽然埋得很深，但覆盖的泥土压力不足，达不到要求的拉力。拉线坑的填土必须是实土，不得将淤泥、容易腐烂不实的杂物填入拉线坑内，以防造成压力不足，拉盘向上爬移。‎ ‎9、拉线的检查 在收线中和收线后要仔细检查拉线的状态，特别是拉线坑的压土情况。是否有裂缝、拉棒爬起、泥土下沉等现象。‎
