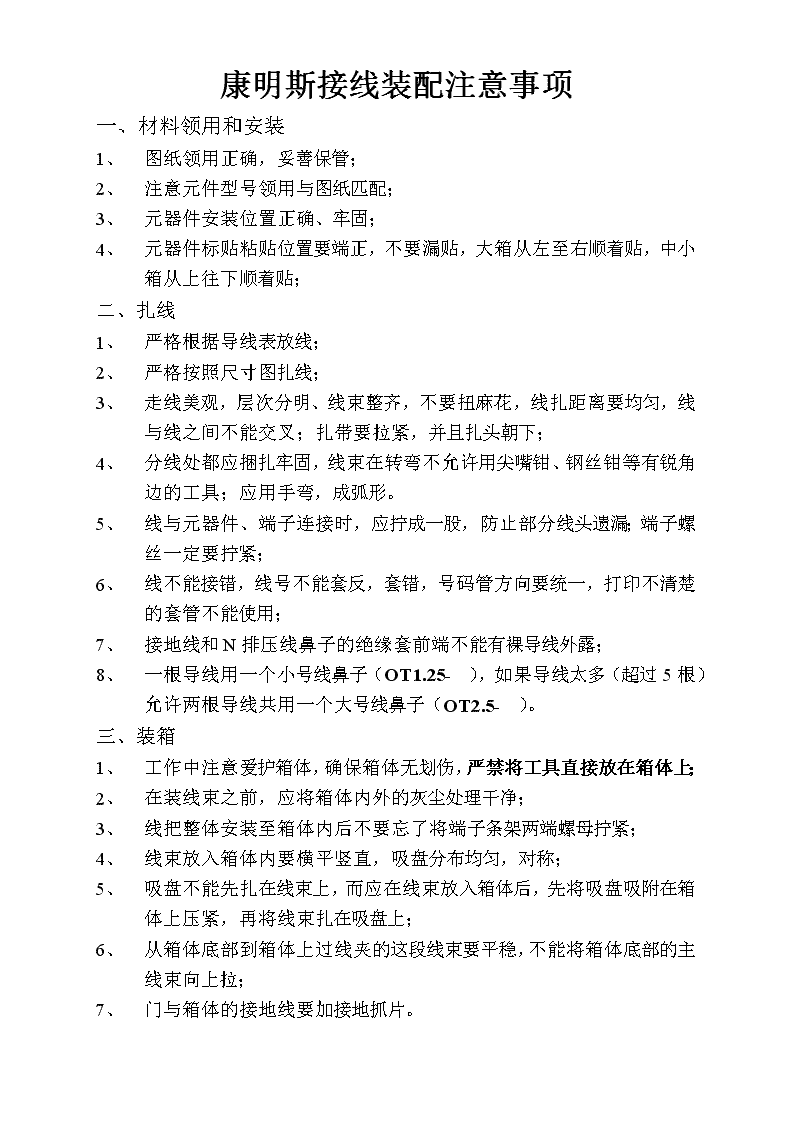

康明斯接线装配注意事项 一、材料领用和安装 1、 图纸领用正确，妥善保管；‎ 2、 注意元件型号领用与图纸匹配； ‎ 3、 元器件安装位置正确、牢固；‎ 4、 元器件标贴粘贴位置要端正，不要漏贴，大箱从左至右顺着贴，中小箱从上往下顺着贴； ‎ 二、扎线 ‎ 1、 严格根据导线表放线； ‎ 2、 严格按照尺寸图扎线；‎ 3、 走线美观，层次分明、线束整齐，不要扭麻花，线扎距离要均匀，线与线之间不能交叉；扎带要拉紧，并且扎头朝下；‎ 4、 分线处都应捆扎牢固，线束在转弯不允许用尖嘴钳、钢丝钳等有锐角边的工具；应用手弯，成弧形。‎ 5、 线与元器件、端子连接时，应拧成一股，防止部分线头遗漏；端子螺丝一定要拧紧；‎ 6、 线不能接错，线号不能套反，套错，号码管方向要统一，打印不清楚的套管不能使用；‎ 7、 接地线和N排压线鼻子的绝缘套前端不能有裸导线外露；‎ 8、 一根导线用一个小号线鼻子（OT1.25- ），如果导线太多（超过5根）允许两根导线共用一个大号线鼻子（OT2.5- ）。‎ 三、装箱 1、 工作中注意爱护箱体，确保箱体无划伤，严禁将工具直接放在箱体上；‎ 2、 在装线束之前，应将箱体内外的灰尘处理干净；‎ 3、 线把整体安装至箱体内后不要忘了将端子条架两端螺母拧紧；‎ 4、 线束放入箱体内要横平竖直，吸盘分布均匀，对称；‎ 5、 吸盘不能先扎在线束上，而应在线束放入箱体后，先将吸盘吸附在箱体上压紧，再将线束扎在吸盘上；‎ 6、 从箱体底部到箱体上过线夹的这段线束要平稳，不能将箱体底部的主线束向上拉；‎ 7、 门与箱体的接地线要加接地抓片。‎
